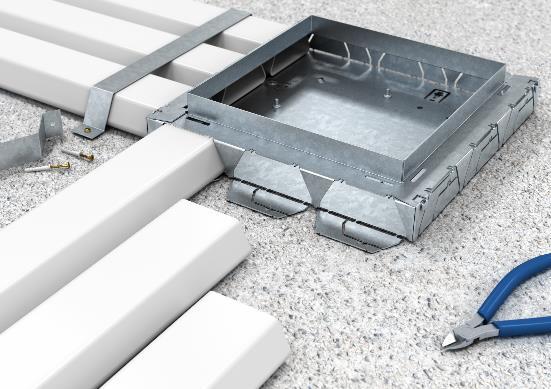

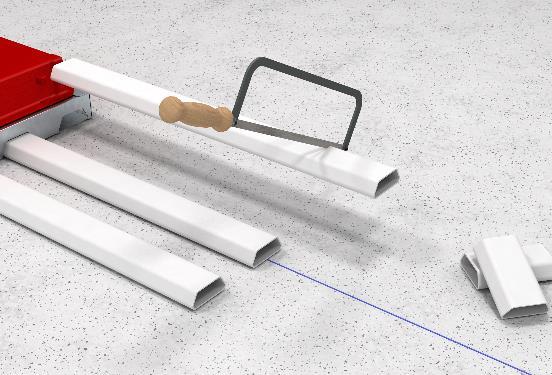

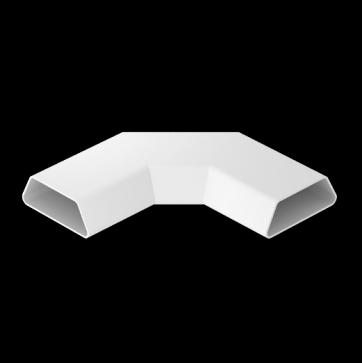

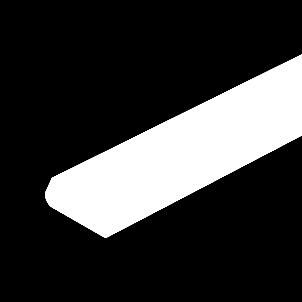

1 Samonivelačný podlahový systém EÜK-SN Newsletter 5/2015 Kanálový systém je ideálny pre napájanie veľkých plôch, najmä v kancelárskych a administratívnych budovách. Kanálové profily a podlahové krabice tvoria jemný raster skrytý v mazanine, slúžiaci k uloženiu vedenia a pre prístup k silovým, dátovým a telekomunikačným sieťam. Podlahové výstupné krabice sú používané pri prechodoch kanálových trás a umožňujú prístup ku káblom v kanáli alebo inštaláciu elektrických zariadení. Sú vyrobené z pozinkovaného oceľového plechu s vrstvou zinku 275 g / m² podľa EN DX51D + Z275-NAC a počas inštalácie sú uzavreté plastovým krytom a vnútorný priestor je tak chránený proti znečisteniu. Po položení mazaniny je časť krytu odstránená. Prístrojová jednotka alebo revízny kryt môžu byť priamo inštalované do vytvoreného otvoru. Pri inštalácii doporučujeme nad kanálom aplikovať dostatočné množstvo mazaniny, aby tak bola nosnosť dostatočne vysoká a zabránilo sa tvorbe trhlín. Rezanie kanálov Kanálový systém z PVC je možné ľahko prispôsobiť požadovanej dĺžke kanálu. Obr. 1 : Rezanie kanálov PVC Spojovacie diely s prierezom lichobežníkového tvaru dokonale prepoja koncové časti dvoch kanálov PVC. Obr. 2 : Spojovacie diely PVC Vylomené otvory do bočnej steny podlahovej krabice umožňujú jednoduché zavedenie kanálov PVC. Vlastnosti PVC Obr. 3 : Spájanie kanálov PVC Obr. 4 : Zavádzanie káblov PVC Teplotná odolnosť: trvalá do 65 C, krátkodobá do cca 75 C a do cca -30 C. Odolný voči: slabé kyseliny, liehy, oleje a tuky, benzín. Newsletter 5/

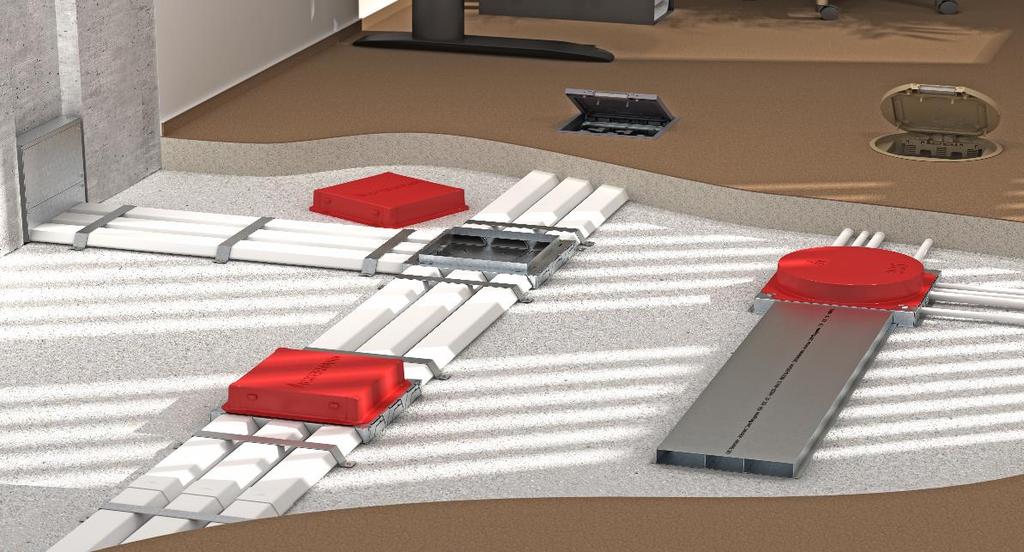

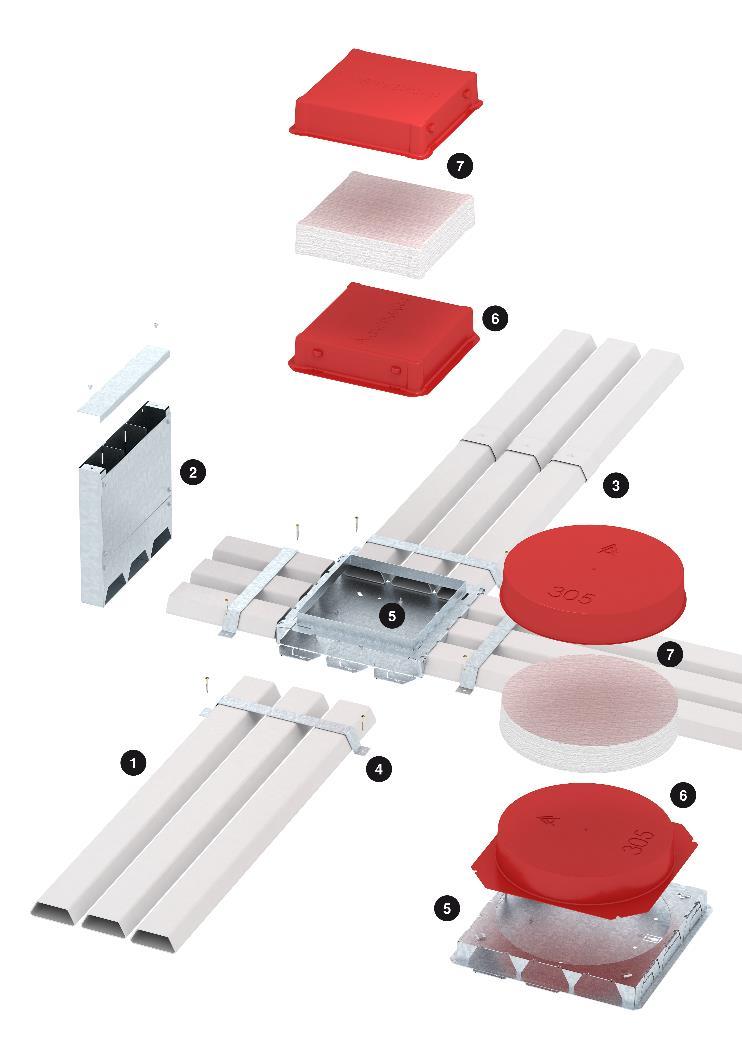

2 Princíp inštalácie kanálového systému PVC 1 Podlahová inštalácia kanálu 2 Vertikálny prístup ku krabici 3 Pripojovací strmeň 4 Upevňovacia konzola 5 Podlahová krabica UDS 6 Ochranný kryt 7 Ochranný predĺžený kryt Vedeli ste, že... Svetový rekord V júli 2014 na veľtrhu ENERGETAB tím OBO Bettermann z Poľska vytvoril svetový rekord v inštalácií káblových žľabov RKS Magic. Za prítomnosti novinárov a pod dohľadom rozhodcov skonštruovali pomocou systému RKS Magic káblovú trasu dlhú 1 km len za 48 minút a 41 sekúnd! Svetový rekord prekonali o 11 minút a 19 sekúnd! Nový svetový rekord aktuálne čaká na svoje oficiálne potvrdenie komisiou pre zápis do Guinnessovej knihy rekordov. Videozáznam z vytvárania svetovému rekordu si môžete pozrieť na: OBO/Svetový rekord. Našim kolegom blahoželáme! Obr. 5 : Princíp inštalácie kanálového systému PVC 60 x 25 šírka v mm výška v mm x 35 šírka v mm výška v mm Tab. 1 : Montážne rozmery kanálu PVC Newsletter 5/

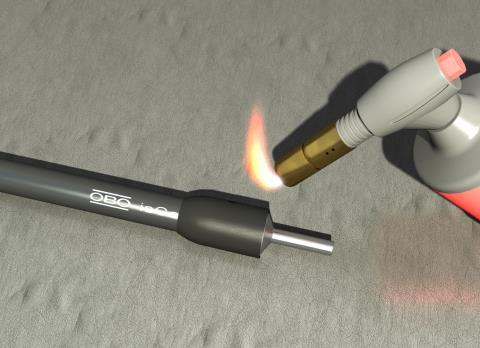

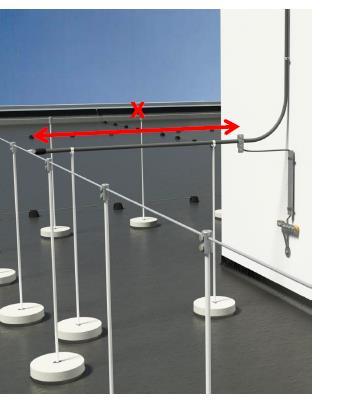

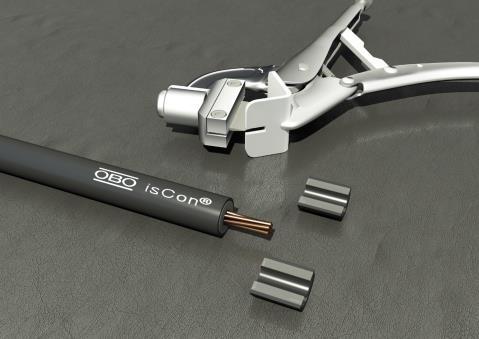

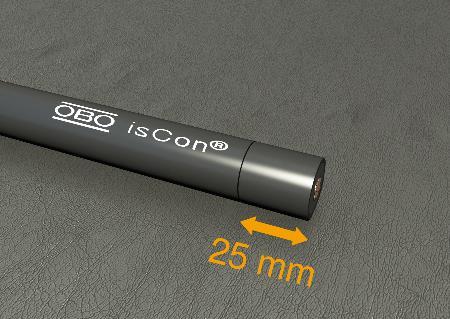

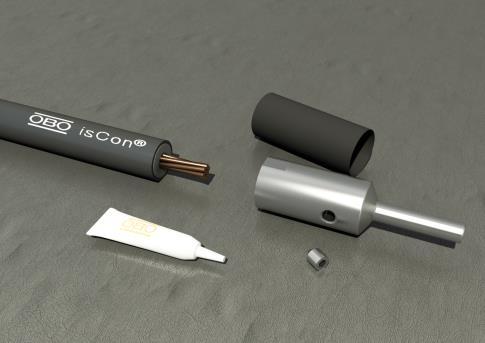

3 Inštalácia vedenia OBO iscon Vedenie OBO iscon bolo vyvinuté pre jednoduché a bezpečné dodržanie oddeľovacej vzdialenosti, a to i v budovách s komplexnou štruktúrou. K získaniu základných skúseností s projektovaním a inštaláciu systému OBO iscon je vhodné absolvovať špecializované školenie. Prerezanie a odizolovanie vedenia OBO iscon Vedenie sa dodáva ako metrový tovar. Na požadovanú dĺžku sa prerezáva v mieste inštalácie pomocou bežných nožníc na káble. Vedenie OBO iscon pozostáva z 5 častí. Vedenie s prierezom 35 mm² obklopuje vnútorná vodivá vrstva a izolácia z VPE odolná proti vysokému napätiu. Túto izoláciu potom obklopuje vonkajšia vodivá vrstva a ďalší plášť so slabou elektrickou vodivosťou. Pomocou odizolovacích klieští (iscon stripper ) je potrebné odhaliť medené jadro s dĺžkou 25 mm. Obr. 6 : Dĺžka odizolovania OBO iscon Obr. 7 : Odizolovanie OBO iscon Inštalácia koncového dielu Medené jadro je nutné prostredníctvom pripojovacieho prvku (iscon connect ) prepojiť so slabo vodivým plášťom. Po obnažení medeného jadra sa namontuje pripojovací prvok. Pomocou kľúča veľkosti 27 sa priskrutkuje pripojovací prvok. Na kolíkové skrutky sa pripevní poistka proti uvoľneniu. Inštaláciu dokončíte zohriatím zmršťovacej koncovky pomocou teplovzdušnej pištole. Prvok k riadeniu potenciálu je treba vedením 6 mm² Cu alebo vedením s rovnakou vodivosťou pripojiť ku vzťažnému potenciálu. Vzťažným potenciálom nesmie pretekať bleskový prúd a musí sa nachádzať v ochrannom uhle zariadenia ochrany pred bleskom. Pripojenie potenciálu tak možno previesť prostredníctvom kovových alebo uzemnených strešných nadstavieb, všeobecne uzemnených častí štruktúry budovy či ochranného vodiča nízkonapäťového systému. Po prvom pripojení potenciálu za pripojovacím prvkom nahradzuje vedenie OBO iscon ekvivalentnú oddeľovaciu vzdialenosť až 0,75 m vo vzduchu podľa STN EN Je tak možná inštalácia bezprostredne na chránené objekty. Nedochádza k priamemu preskoku medzí zvodom a chráneným objektom. Svorky k pripojeniu potenciálu musia byť upevnené tak, aby nedošlo k narezaniu alebo ku stlačeniu plášťa vedenia. Obr. 8 : Súčasti OBO iscon Obr. 9 : Zahriatie hadice OBO iscon Inštalácia potenciálovej prípojky Riadenie potenciálov sa prevádza prostredníctvom prvku k pripojeniu potenciálu za prvým 1,5 m (pri s = 0,75 m) za pripojovacím prvkom. V tejto oblasti sa nesmú v okruhu vypočítanej oddeľovacej vzdialenosti nachádzať žiadne elektricky vodivé alebo uzemnené diely. Patria medzi ne napríklad kovové časti konštrukcie a držiaky vedení, ako i armovanie. Obr. 10 : x = vzdialenosť potenc. prípojky Newsletter 5/

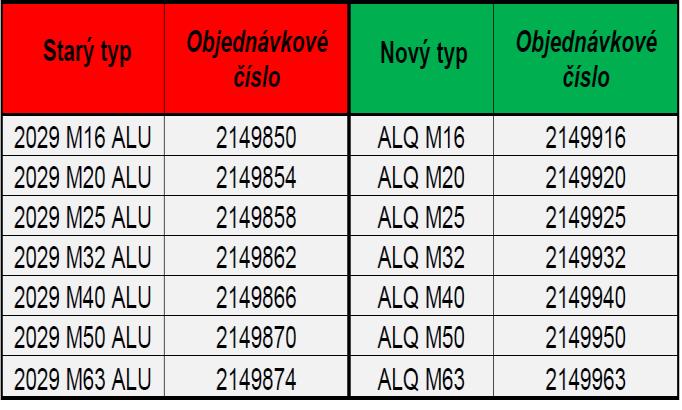

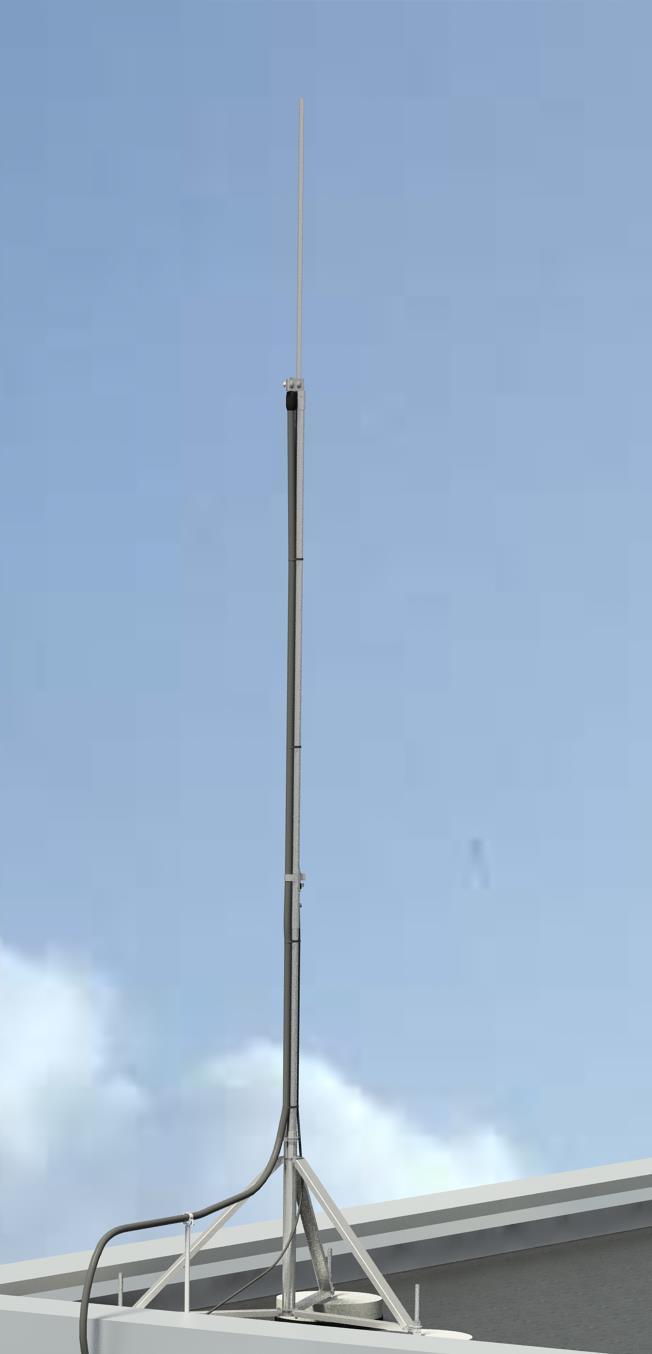

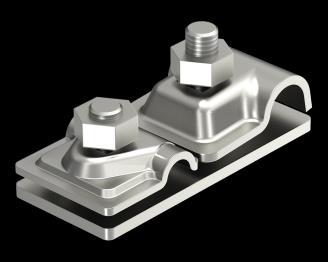

4 Newsletter 5/ Dôležité upozornenia: Č. výrobku: pri inštalácii systému OBO iscon používajte výhradne súčasti z dodacieho programu OBO, inak nebude možné zaručiť jeho bezpečnosť, vedenie je nutné zbaviť nečistôt, plášť vedenia OBO iscon nesmie byť narezaný alebo poškodený, plášť vedenia OBO iscon sa nesmie natierať farbou, ukladanie vedenia OBO iscon do zeme je neprípustné. Č. výrobku: K odbornému projektovaniu a inštalácii vedenia iscon sú nevyhnutné špeciálne znalosti. Tieto znalosti môžete nadobudnúť na našich špeciálnych workshopoch. Vzniknuté otázky a požiadavky môžete smerovať priamo na naše obchodné oddelenie. Obr. 11 : Príklad inštalácie OBO iscon Inovovaná príchytka Quick ALQ Nová hliníková príchytka Quick ALQ disponuje vyššou silou zaťažiteľnosti a vďaka jej vylepšenému tvaru je možná jej inštalácia na strope bez akýchkoľvek obmedzení. Pozdĺžny otvor umožňuje dokonalé upevnenie na stenu alebo strop. Tab. 2 : Objednávkové číslo príchytky Quick ALQ Newsletter 5/

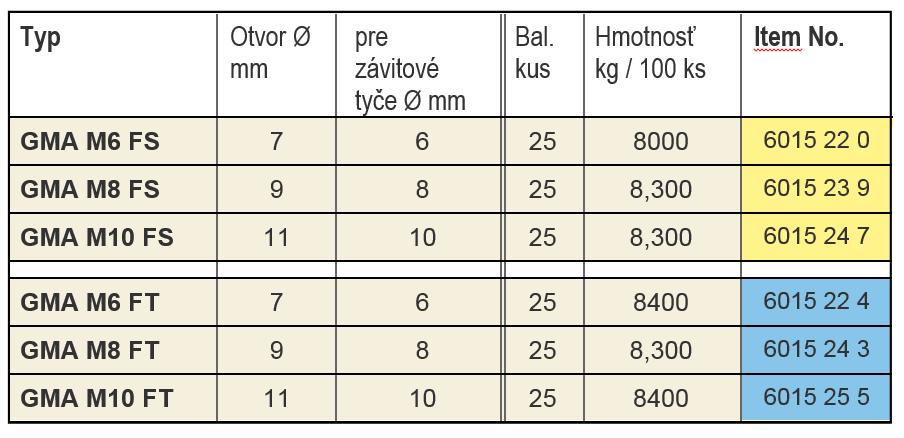

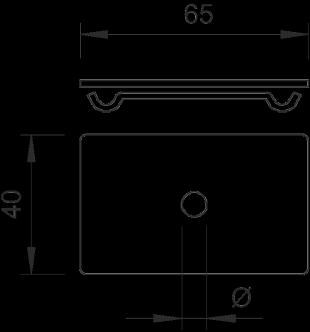

5 Stredový záves pre mrežové žľaby Stredový záves sa upevňuje ku stropu pomocou závitovej tyče. Je určený pre stredové zavesenie mrežových káblových žľabov s okami 50 x 100 mm. Maximálna odporúčaná šírka mrežového žľabu je 200 mm. Pri ukladaní vedia je potrebné dbať na ich rovnomerné rozloženie. Obr. 12 : Upevnenie stredového závesu Tab. 3 : Typy stredových závesov Newsletter 4/ Najbližšie sa stretneme: dňa na Konferencii ELTECH SK 2015 na Štrbskom Plese, Hotel TOLIAR, Poštová 21. OBO Bettermann s.r.o. Vás pozýva na prezentačný deň výrobného sortimentu do priestorov predajne - dňa v Nových Zámkoch, Dvorská cesta 23, - dňa v Banskej Bystrici, Kremnička č.51, - dňa v Žiline, Kvačalova 11/B. Newsletter 5/
