1 Kontaktní zateplovací systém Klinker Centrum s. r. o.

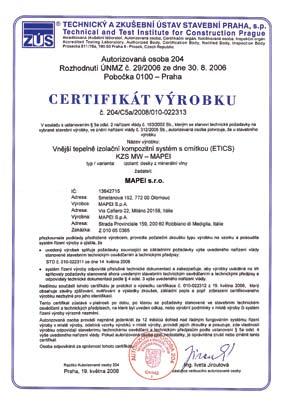

2 Obsah 1. Úvod Příprava podkladu Montáž KZS Mapei Lepení keramického obkladu spárování keramického obkladu Dilatační spáry Kontrola a údržba KZS Mapei s povrchovou úpravou keramickým obkladem KZS MAPEI s povrchovou úpravou keramickým obkladem krok za krokem seznam výrobků certifikovaného KZS Mapei s povrchovou úpravou keramickým obkladem Upozornění Certifikáty KZS Mapei s povrchovou úpravou keramickým obkladem

3 1. ÚVOD Kontaktní zateplovací systém MAPEI s povrchovou úpravou keramickým obkladem je certifikovaný systém vhodný pro zateplování svislých obvodových stěn rekonstruovaných budov i novostaveb rodinných domů, domů občanské bytové výstavby a průmyslových staveb a přináší velmi významné úspory energií. Zateplená fasáda může být navíc i architektonicky zajímavá. Jako izolant mohou být použity tepelně izolační desky ze samozhášivého stabilizovaného polystyrenu nebo minerální vlny. Keramický obklad často tvoří zajímavý dekorativní prvek, přičemž současně zvyšuje odolnost fasády proti agresivním chemickým vlivům atmosféry. KZS MAPEI s povrchovou úpravou keramickým obkladem snižuje náklady na energie potřebné k vytápění, ale i chlazení interiérů budov a řeší konstrukčně problematické detaily, u kterých často dochází ke vzniku tepelných mostů (překlady, ztužující věnce, doplňkové ocelové konstrukce, apod). Nespornou výhodou keramického obkladu je skutečnost, že uvedený typ povrchové úpravy fasády nevyžaduje prakticky žádnou údržbu a lze ho jednoduše omývat vodou. Při návrhu zateplovacího systému s povrchovou úpravou keramickým obkladem je nutné celý systém posoudit zodpovědným projektantem stavby a konzultovat s technickým servisem MAPEI. Je nutné vzít v úvahu všechny podmínky, které se na správné funkci KZS podílí (typ budovy, funkční využití interiéru, počet otvorů typ a tloušťka obvodového zdiva, výška budovy, geografické umístění stavby, zatížení chemickými vlivy prostředí, orientace budovy s ohledem na světové strany, zatížení větrem, vlhkost prostředí, atd.). Systém je zpracován s použitím keramických obkladých pásků firmy Klinker Centrum s. r. o. Kostelec nad Orlicí. 3

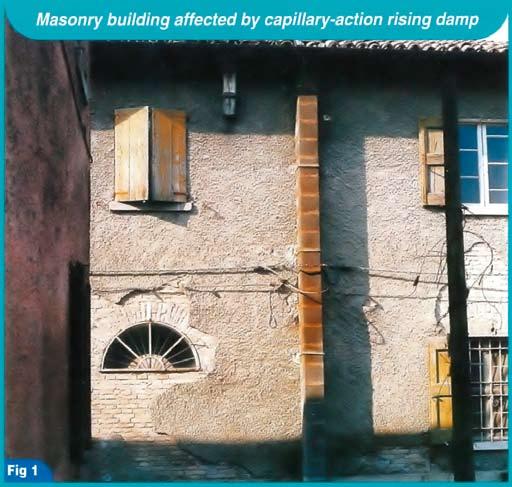

4 2. PŘÍPRAVA PODKLADU Povrch stěn (monolitické betonové konstrukce, prefabrikované panely, keramické panely, zděné konstrukce z přírodního kamene cihel, pórobetonových bloků, ocelové konstrukce, atd.) musí vykazovat dostatečnou mechanickou pevnost, musí být dokonale čistý, zbavený nesoudržných částic, prachu, mastnot, zbytků odbedňovacích přípravků a všech dalších látek, které by mohly negativním způsobem ovlivnit přídržnost následně nanášených materiálů k podkladu Zdivo z přírodního kamene nebo cihel Zděné konstrukce z cihel nebo přírodního kamene (neomítané) musí mít dostatečnou pevnost a soudržnost. Před zahájením prací je nutné ověřit skutečné vlastnosti povrchu (případně i zkouškou tahové přídržnosti povrchových vrstev), aby se zamezilo případnému následnému oddělení tepelně izolačních desek od podkladu (se zbytky nesoudržných povrchových vrstev). U zvláště porézních kamenných kvádrů, které jsou povrchově sprašné je vhodné použít vhodný penetrační nátěr (např. Primer 3296, roztok na bázi akrylových polymerů ve vodní disperzi nebo Malech, roztok na bázi mikromletých akrylových pryskyřic ve vodní disperzi). Tyto přípravky jsou obecně používané pro zpevnění povrchu, sjednocení savosti a zvýšení přídržnosti následně nanášených vrstev k podkladu. Na podklad se nanáší nástřikem, válečkem nebo štětcem. V případě, že jsou spáry mezi kamennými kvádry nebo cihlami vydrolené následkem působení deště nebo agresivního prostředí, je třeba je vyplnit vhodnou maltou s odpovídajícími elasto-mechanickými vlastnostmi (např. Mape Antique MC, předem namíchaná odvlhčující malta s vysokou odolností proti síranům pro sanaci vlhkého zdiva z kamene, cihel a tufu nebo PoroMap Intonaco, předem namíchaná odvlhčující a izolující malta šedé barvy, odolná proti síranům a používaná pro sanaci zdiva z přírodního kamene, cihel nebo tufu; s možnou aplikací ručním nanášením nebo nástřikem strojní omítačkou). Pokud není zdivo kolmé nebo vykazuje li z konstrukčních důvodů povrchovou nerovnost (například zdivo z nepravoúhlých, nahrubo tesaných nebo zaoblených kvádrů), je třeba ho omítkou v ploše vyrovnat a/nebo povrch srovnat do svislé roviny maltou, která má dokonalou přídržnost k podkladu, vyznačuje se nízkým modulem pružnosti a zvýšenou pevností v tahu za ohybu (např. Nivoplan, vyrovnávací malta na stěny, s přísadou Planicrete, což je syntetický latex pro zvýšení přídržnosti cementové malty k podkladu a současně ke zvýšení její mechanické pevnosti). Na zdivo, které je vystaveno vzlínající kapilární vlhkosti NESMÍ BÝT POUŽIT vnější kontaktní tepelně izolační systém (Možnosti řešení konzultujte s technickým servisem Mapei). Chybné provedení by totiž způsobilo zvýšenou vlhkost zdiva způsobenou nižším odpařováním vodních par po přilepení tepelně izolační desky. Vyšší obsah vlhkosti by v zimním období paradoxně způsobil kritickou situaci, kdy následkem vytápění vnitřních prostor dochází k tvorbě výkvětu a vzniku puchýřů na malbách ve vnitřních obytných prostorách. V letním období by naopak průnik solí do vnějšího líce zdiva a jejich následná krystalizace společně se zvýšeným tlakem vodních par mohl způsobit oddělení lepidla a tím částečně porušit tepelnou izolaci. Obr. 1 Zděná budova vystavená vzlínající kapilární vlhkosti Proto musí být v případě vzlínající kapilární vlhkosti ještě před realizací vnější tepelné izolace ve zdivu proveden vhodný mechanický zásah (podřezání zdiva diamantovým kotoučem nebo lanem a vložení vodonepropustné membrány s pečlivým provedením spojů) nebo vytvoření chemické bariéry (injektáží vodonepropustných nebo hydrofobních směsí do zdiva, např. přípravkem Mapestop, což je injektážní směs složená z koncentrované silikonové mikroemulze, která působí jako chemická clona proti vzlínající kapilární vlhkosti ve zdivu). Pokud výše popsané způsoby nelze provádět (budova se nachází v seismické oblasti nebo je použití strojního zařízení nevhodné), je možné provést odvlhčení zdiva z vnější strany pomocí velmi porézních odvlhčujících omítek (Mape Antique nebo PoroMap) až do úrovně 1. NP a teprve potom lze provést vnější tepelnou izolaci. Přízemní prostory lze naopak tepelně izolovat zevnitř. 4

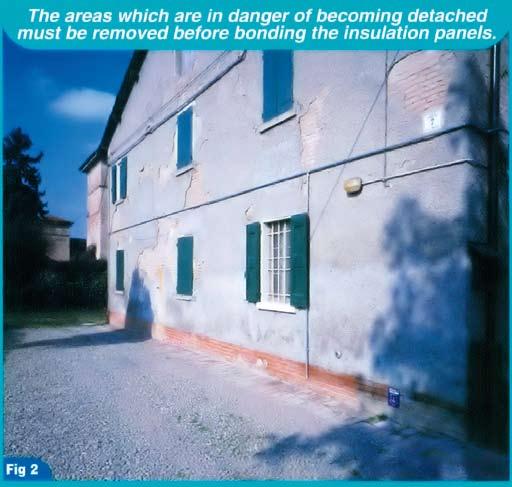

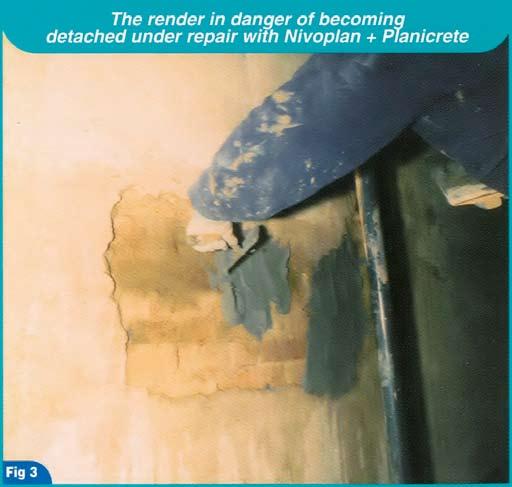

5 2.2. Železobetonové nebo zděné konstrukce opatřené omítkou V případě omítnutých zděných i železobetonových konstrukcí je nutné před lepením izolačních desek zkontrolovat, zda má stávající omítka dostatečnou přídržnost k podkladu a předem případně odstranit všechny nesoudržné a oddělující se části. Opravy ploch po odstranění oddělující se omítky mohou být provedeny s použitím cementové malty s přísadou latexu (Nivoplan + Planicrete). Před lepením izolačních desek je nutné ověřit povrchovou soudržnost omítky, např. provedením zkoušky tahové přídržnosti povrchových vrstev k podkladu. Pokud měření vykazuje zvláště nízké hodnoty, doporučujeme škrabkou nesoudržnou omítku odstranit, případně ji podle naměřených hodnot ošetřit penetračním nátěrem Malech (konzultujte s technickým servisem Mapei). U omítek opatřených malbou (nebo strukturální povrchovou úpravou) preventivně zkontrolujte, zda má tato dostatečnou přídržnost k podkladu. Pro odstranění narušených maleb je vhodné použít škrabku a následně povrch omýt tlakovou vodou. Obdobným způsobem je třeba postupovat u fasád obložených keramickou nebo skleněnou mozaikou, příp. klinkerem. Nesoudržné části musí být odstraněny a povrch vyrovnán materiály Nivoplan + Planicrete. Obr. 2 Odlupující se části omítky je třeba před lepením tepelně izolačních desek odstranit Oprava opadané omítky pomocí Nivoplanu + Planicrete 2.3. Zděné a/nebo betonové konstrukce s přítomností trhlin Jestliže jsou ve zdivu přítomny trhliny, je třeba především zjistit příčiny jejich vzniku, stabilizovat důvody, které je způsobily a stanovit, zda je níže uvedené následné řešení stabilizuje nebo zda bude systém vykazovat i nadále aktivní pohyb. V uvedeném posledním případu je nutné před montáží tepelně izolačního systému provést zásahy, které zamezí dalším pohybům konstrukčních prvků a vyvarovat se tak následnému šíření trhlin pod izolačními deskami, což vyvolá Obr. 3 poškození tepelně izolačních desek nebo stěrek na jejich povrchu. V případě, že jsou trhliny stabilizované a jejich jediné pohyby souvisí s nevyhnutelnými tepelně-hygrometrickými změnami, je možné je v případě budov zděných z kamene nebo cihel opravit technikou rozpárej a sešij. Drobné trhliny lze zapravit stejnou stěrkou, která bude použita pro lepení izolačních desek Klinkerflex, (rychlá varianta Elastorapid). Jedná se o cementové tmely sloužící k lepení a stěrkování zateplovacích systémů. Stejný způsob lze použít při zapravení trhlin na povrchu omítek, způsobených hygrometrickým smršťováním a/nebo při přípravě povrchu silně savých omítek. Stěrkování tmelem lze aplikovat i při opravě lokálních trhlin montovaných železobetonových konstrukcí v místě styku se stropními trámy a pilíři. U nových budov, kde připadá v úvahu možnost provádění montáže zateplovacího systému bezprostředně po dokončení stavby je vysoké riziko, že se praskliny ve spojích s železobetonovým skeletem následně projeví na povrchu. Zatmelení tak může časem způsobit poškození nebo oddělení tepelně izolačního systému. Abychom takové riziko snížili na minimum, je nutné při provádění vložit do stěrky síťovinu ze skelných vláken Betonové konstrukce a/nebo konstrukční prvky Nové betonové stěny je třeba omýt tlakovou vodou (120 atm) nebo případně použít vhodné přísady pro odstranění odbedňovacích přípravků z jejich povrchu. 5

6 Povrch stávajících betonových konstrukcí je třeba důkladně očistit, aby se odstranily veškeré nesoudržné části, zaschlé cementové mléko, zbytky prachu, mastnot a obecně jakékoliv nečistoty. Je li beton oslabený nebo jsou li zde přítomny plochy se zkorodovanou ocelí povrch oceli se po vrstvách nebo částech odděluje, je nutno preventivně provést sanační zásah, což znamená: odstranění poškozeného betonu dokonalé očištění oceli škrabkou, ocelovým kartáčem, opískováním nebo tlakovou vodou ochranu ocelové výztuže aplikací cementové pasivační malty (Mapefer, dvousložková cementová antikorozní malta na ocelovou výztuž nebo Mapefer 1K, jednosložková cementová antikorozní malta na ocelovou výztuž). opravu příslušné plochy s použitím malt s kompenzovaným smršťováním (Mapegrout tixotropní, malta vyztužená vlákny k sanaci betonových konstrukcí nebo Mapegrout BM, dvousložková tixotropní malta s nízkým modulem pružnosti, příp. Planitop 430 cementová tixotropní rychle tvrdnoucí malta s kompenzovaným smršťováním pro povrchové opravy a dokončování železobetonových povrchů. 3. MONTÁŽ KZS MAPEI 3.1. Lepení tepelně izolačních panelů Před pokládáním tepelně izolačních desek musí být provedena instalace základních soklových (patních) profilů nebo podpůrné zakládací hoblované dřevěné latě, která se po nalepení izolantu odstraní. Uvedené profily se do zdiva kotví hmoždinkami. Spára mezi zakládacím profilem a podkladem musí být utěsněna např. tmelem Mapeflex AC4. Lepení tepelně izolačních desek k podkladu se provádí cementovým lepícím tmelem Klinkerflex, (rychlá varianta Elastorapid). Je třeba si předem ověřit, zda lepené izolační desky nemají povrchovou vrstvu (film), která by snížila jejich přídržnost k podkladu. Lepicí hmota se na tepelně izolační desky nanáší při KZS MAPEI s povrchem z keramického obkladu VŽDY CELOPLOŠNĚ a to bez ohledu na použitý materiál (EPS-F nebo MW) Při celoplošném lepení izolačních desek naneseme nejprve tenkou vrstvu lepidla a následně zubovou stranou stěrky naneseme požadované množství lepidla rovnoměrně na celý povrch rubové strany izolační desky, s výjimkou pruhu šířky cca 2 cm po jejím obvodu, aby se lepidlo nedostalo do styčné spáry mezi izolačními deskami a nedocházelo tak ke vzniku tepelného mostu v důsledku zvýšené tepelné vodivosti materiálu. Obr. 4 Rovnoměrné nanesení lepidla na rubovou stranu izolační desky Montáž tepelně izolačních desek se provádí odspodu směrem nahoru, přičemž delší strana desky je umístěna vodorovně; současně kontrolujeme, aby svislé hrany byly v souladu se svislou rovinou rohů a bez křížových spár. Výjimkou je lepení desek u terénu pod zakládacím soklovým profilem, kde se tepelně izolační desky lepí obvykle ve směru shora dolů. Na soklovou část je třeba použít stabilizovaný extrudovaný polystyren s neměnnými vlastnostmi i ve vlhkém prostředí. Pro dokonalé přilepení desek k podkladu je vhodné provádět lepení desek, zejména při teplém a větrném počasí, ihned po nanesení lepidla na rubovou stranu izolační desky, aby nedošlo k povrchovému oschnutí vrstvy lepícího tmelu. Abychom zajistili maximální kontakt podkladu /lepidla/ a tepelně izolační desky, je vhodné ji ihned po nalepení mírně přitlačit hladítkem a pomocí latě zkontrolovat rovinnost. Pokud jsou po nalepení mezi svislými hranami izolačních desek spáry šířky větší než 2 mm, musí být vyplněny shodným izolačním materiálem. 6

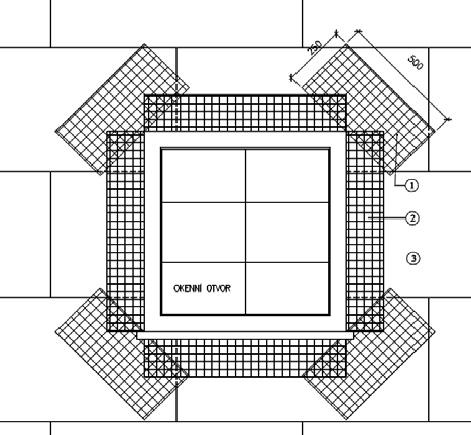

7 3.2. Aplikace základní vrstvy stěrky Správné provedení základní (první) vrstvy stěrky má zásadní vliv na rozhodující dlouhodobě neměnné vlastnosti vnějšího souvrství, spolehlivost a životnost celého zateplovacího systému. Základní vrstvu stěrky Klinkerflex, (rychlá varianta Elastorapid) lze na povrch nanášet nejdříve 24 hodin po nalepení izolačních desek tj. až je lepící tmel dostatečně vytvrzen a po celkovém přebroušení v případě polystyrénových fasádních desek, maximálně však do 14 dnů po nalepení tepelně izolačních desek. Vyrovnávací stěrka se musí nanášet hladkou stranou ocelového hladítka v jednotné tloušťce (doporučená tloušťka je 4 mm) ve dvou pracovních krocích. Nejdříve celoplošně naneseme hladkou stranou zubové stěrky první vrstvu stěrky a následně zubovou stěrkou velikosti 6 8 naneseme Dodatečné vyztužení rohů oken a dveří dostatečné množství lepidla. Do ještě čerstvé vrstvy vtlačíme síťovinu ze skelných vláken odolnou proti alkalickému prostředí VERTEX, typ R 117 A 101, R 120 A 101, R 131 A 101. Dbáme na to, aby pásy síťoviny byly překryty nejméně 10 cm; síťovinu aplikujeme vždy ve svislém směru. Následně povrch nerezovým hladítkem uhladíme a vytvoříme tak rovnoměrnou a souvislou vrstvu, která zcela překryje síťovinu, aby nebyla viditelná. Při provádění této stěrky se přebytečný materiál nesmí odstraňovat; v případě potřeby ho rovnoměrně rozetřete po povrchu. Při provádění stěrky nesmí dojít ke vzniku puchýřů a/ nebo záhybů, tyto se v žádném případě nesmí odstraňovat prořezáním síťoviny. V oblasti rohů musí být síťovina dostatečně překryta vrstvou tmelu. U okenních, dveřních otvorů apod. musí být provedeno dodatečné zesílení rohů přelepením dalšího pruhu síťoviny pod úhlem 45 k zamezení vzniku trhlin v oblasti rohů, do kterých se soustředí napětí konstrukce. Obr. 5 1 Výztuž ze síťoviny 250 x 500 mm 2 Rohová lišta ETICS ALU (PVC) se síťovinou 3 Tepelně izolační deska 3.3. Kotvení tepelně izolačních desek k podkladu Mechanické kotvení hmoždinkami k podkladu zajišťuje především spolehlivost stability systému dokonalým spojením s nosným podkladem, převzetí jeho sil způsobených prouděním vzduchu a zachycení vlastní hmotnosti tepelně izolačního systému. Po provedení základní vrstvy a jejím částečném vytvrzení (tzn. cca 4 5 h po nanesení stěrky) se osazují hmoždinky. Před osazením hmoždinky se síťovina křížem nařízne a to cca 5 mm od středu budoucí hmoždinky. Horní hrana talíře hmoždinky musí lícovat s úrovní stěrky. Minimální počet hmoždinek je 8 ks/m 2. Rozmístění, počet a druh hmoždinek udává upevňovací schéma hmoždinek (stanoví zodpovědný projektant stavby na základě výpočtu) a závisí na druhu podkladu, typu a hmotnosti keramického obkladu, typu hmoždinek a dalších vlivech, uvedených v kap.1. Úvod a musí být stanoveno statickým výpočtem mj. i na základě zkouškou ověřené únosnosti hmoždinek. Obecně lze doporučit do úrovně 2. NP zvýšit počet hmoždinek o 50 %, v úrovni nad 2. NP pak osadit dvojnásobný počet hmoždinek než u tepelně izolačního systému s povrchovou úpravou tenkovrstvou omítkou. Větší počet hmoždinek se doporučuje pro zvýšení spolehlivosti v místech s největšími účinky sání větru v regionálních oblastech s větším rizikem nárazových větrů u nechráněných výškových budov a v oblasti namáhané na stavební konstrukci např. nároží, pod atikou, pod střechou, apod. Do vysoce porézních konstrukcí a hmot s dutinami se otvory vrtají bez použití příklepu. Obr. 6 Kotevní délka hmoždinky a hloubka předvrtaného otvoru d a tloušťka tepelné izolace, a tloušťka omítky a lepícího tmele, I d délka hmoždinky, h tloušťka podkladu (pevného), h 1 hloubka vrtaného otvoru, h ef efektivní kotevní hloubka 7

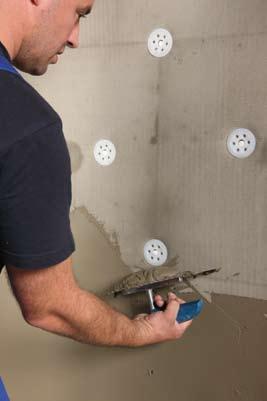

8 Hmoždinky musí být kotveny až do nosné konstrukce obvodového pláště (hloubku kotvení stanoví projektová dokumentace). Nejmenší vzdálenost osazení hmoždinky od krajů stěny, podhledu nebo dilatační spáry je 100 mm, neurčuje li stavební dokumentace jinak. Montáž hmoždinek lze provádět pouze při teplotách nad 0 C. Hmoždinky se nesmí osazovat do zmrzlé konstrukce. Minimální kotevní délky hmoždinek se liší podle typu hmoždinky a podkladního materiálu. Rozdíl mezi hloubkou vrtaného otvoru (h1) a efektivní kotevní hloubkou (hef) je 10 mm. Obr. 7 Umístění hmoždinek 3.4. Aplikace druhé vrstvy stěrky Po uplynutí 24 hodin po provedení mechanického ukotvení první vrstvy provedeme druhou (vyztuženou) vrstvu stěrky Klinkerflex, (rychlá varianta Elastorapid) Zásady provádění a technologický postup aplikace jsou shodné s provedením první vrstvy stěrky viz kap LEPENÍ KERAMICKÉHO OBKLADU Před lepením keramického obkladu musí být podkladní stěrka dostatečně vyzrálá a suchá. Délka zrání se liší s ohledem na druh použitého tmelu a je uvedena v technické dokumentaci příslušného výrobku. Minimální teplota pro aplikaci je +5 C, nižší teploty způsobují zpomalení procesu hydratace a vytvrzení, teploty pod 0 C materiál trvale znehodnocují. Naopak vysoké teploty zkracují dobu zpracovatelnosti a to až na několik málo minut, stejně jako větrné počasí a intenzivní sluneční svit. Doporučené a schválené výrobky pro lepení keramického obkladu na podklad z polystyrénu jsou Klinkerflex, (rychlá varianta Elastorapid) Nanesení lepícího tmelu se provádí ve dvou krocích: nejdříve celoplošně na podklad naneseme hladkou stranou zubové stěrky první, tenkou vrstvu lepidla a následně zubovou stěrkou č. 6 8 naneseme požadované množství lepidla. Obkladový prvek se ukládá do lože lepícího tmelu a přitlačí se k podkladu, aby byl zajištěn dokonalý kontakt mezi obkladovým prvkem, lepícím, tmelem a podkladem a nevznikaly v lepidle dutiny, kde může dojít ke kondenzaci vodních par a následnému oddělení obkladu od podkladu vlivem mrazových cyklů v zimním období a/nebo v letním období vlivem působení nadměrného tlaku vodních par. Při lepení obkladu v exteriéru se proto také lepení obkladu provádí oboustranným nanášením lepidla (na podklad i rubovou stranu lepeného prvku). Obecné zásady lepení a veškeré podrobnosti jsou uvedeny v technické dokumentaci příslušných výrobků. Doporučená šířka spáry při obvyklém formátu keramických obkladových pásků je 8 10 mm, při použití větších formátů a větší hmotnosti obkladu kontaktujte vždy před zahájením prací technický servis Mapei! Vzhledem k různé tepelné roztažnosti keramického obkladu a tepelně izolačních desek musí být plocha fasády členěna na samostatné dilatační celky o velikosti max. 3,0 x 3,0 m. 5. SPÁROVÁNÍ KERAMICKÉHO OBKLADU Před lepením keramického obkladu musí být lepidlo dostatečně vyzrálé a suché. Délka zrání se liší s ohledem na druh použitého tmelu a je uvedena v technické dokumentaci příslušného výrobku. Je nezbytně nutné se vyvarovat zatečení vody do spár nebo uzavření spáry s nevyzrálým a nedostatečně vyschlým lepidlem. Zabudovaná vlhkost často způsobuje nevzhledné výkvěty na fasádách. 8

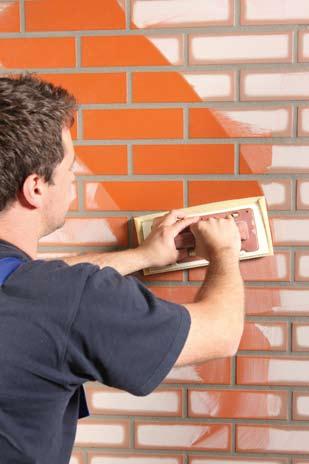

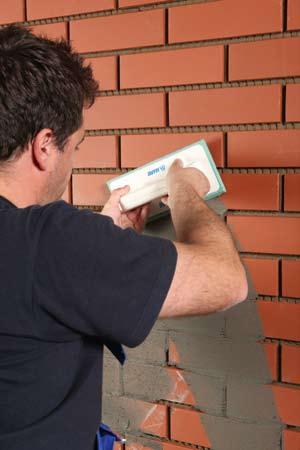

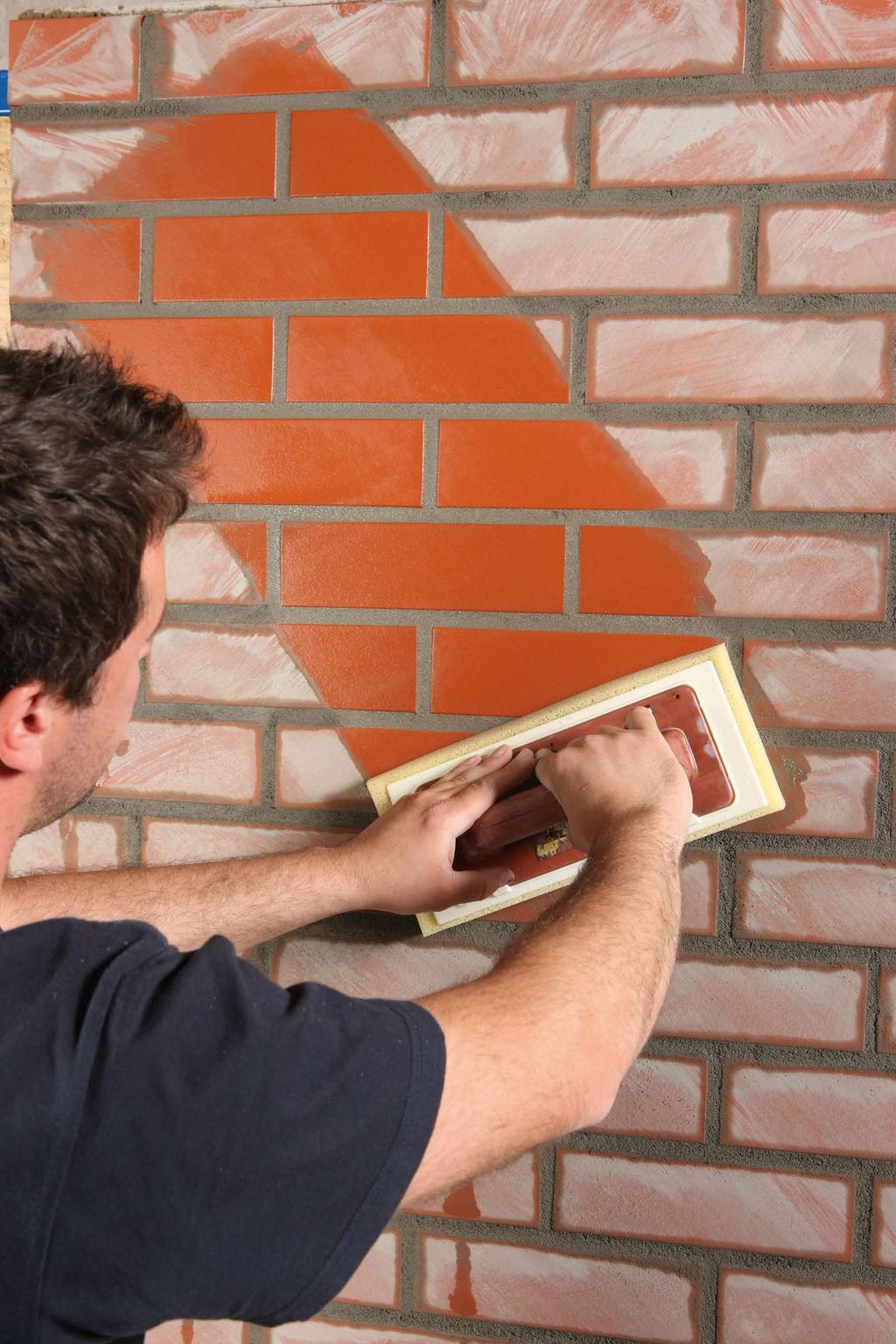

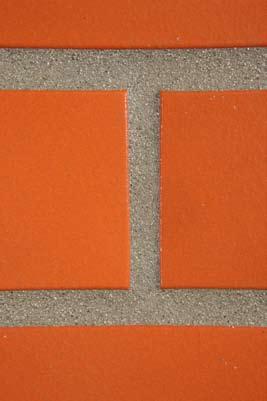

9 Spárování obkladu se provádí cementovou spárovací maltou Klinkerfuge (nebo alternativně rychletvrdnoucí spárovací maltou na bázi speciálních hydraulických pojiv Ultracolor Plus). Spárování obkladových keramických pásků je možno provádět dvěma způsoby: 5.1. Celoplošné spárování obkladů s hladkým povrchem. Před spárováním je třeba očistit obklad od zbytků lepícího tmelu a odstranit případné zbytky lepidla ze spár. Spárovací hmotu Klinkerfuge (Ultracolor Plus) namícháme podle postupu uvedeného v technické dokumentaci příslušného výrobku. Připravenou směs nanášíme na povrch speciálním gumovým hladítkem Mapei nejlépe v diagonálním směru a dobře vtlačíme do spár. Dbáme na to, aby na povrchu obkladu zůstalo co možná nejméně zbytků spárovací malty. Po částečném zavadnutí směsi (prstová zkouška) provedeme dočištění povrchu obkladu houbovým hladítkem. Doporučujeme používat speciální spárovací houbu Mapei z celulózy, která má vysokou schopnost absorpce vody a zabraňuje tak rozplavování směsi a vyplavování pojiv a pigmentů z povrchu spáry. Její další předností je poměrně vysoká tuhost, která zaručuje, že se spárovací malta nevytahuje ze spáry. Pokud na povrchu obkladu zůstane po oschnutí jemný závoj je možno ho dočistit vodou a brusnou houbou Scotch Brite nebo za sucha hadříkem. Pokud nelze závoj odstranit uvedeným způsobem, je možné ho odstranit speciálním přípravkem na bázi speciálních organických kyselin Keranet s případným použitím brusné houby Scotch Brite. Povrch je nutné předem navlhčit vodou. Keranet je možné použít až po dokonalem vytvrzení spárovací hmoty, tj. nejméně po 7 dnech. Zbytky Keranetu je nutné opakovaně opláchnout čistou vodou. Účinek Keranetu vyzkoušejte předem, abyste se ujistili, že nedojde k poškození obkladu Spárování rustikálního (hrubého) obkladu. Před spárováním je třeba obklad očistit od zbytků lepícího tmelu a odstranit ze spár případné zbytky lepidla. Spárovací hmotu Klinkerfuge (Ultracolor Plus) namícháme podle postupu uvedeném v technické dokumentaci příslušného výrobku. Připravenou směs nabereme na hladítko nebo lopatku a spárovací stěrkou požadované velikosti ji vtlačujeme do spáry. Spáru následně uhladíme spárovací stěrkou. Při popsaném způsobu je nutné mírně upravit množství záměsové vody. Pokud by spárovací malta stékala a obklad se špinil, má malta příliš vysoký obsah vody. Naopak, pokud malta není kompaktní, má malý obsah vody (a může dojít k příliš rychlé hydrataci a spálení směsi). Při použití neglazovaných a porézních keramických obkladů je vhodné povrch bezprostředně po vyspárování očistit, a to bez použití agresivních čistících prostředků. (Použití speciálního čistícího přípravku Keranet je možné až po úplném vyzrání spárovací hmoty). 6. DILATAČNÍ SPÁRY Plochy keramického obkladu fasád je nutné členit na samostatné dilatační celky (doporučujeme 3,0 x 3,0 m). Rozdělení plochy na dilatační celky umožňuje eliminovat napětí vyvolané objemovými změnami materiálů a jejich délkovou roztažností (obkladu i podkladu). Pro výplň dilatačních spár používáme pružné těsnící tmely na bázi akrylových nebo polyuretanových pryskyřic, případně silikonové těsnícími tmely s kyselou nebo neutrální reakcí (podle druhu použitého obkladu). Velikost dilatačních celků určuje zodpovědný projektant stavby s ohledem na druh použitých materiálů, jejich barvu, členění budovy, apod. Objektové dilatace musí být vedeny v celém souvrství. Šířka dilatační spáry musí být zvolena s ohledem na očekávané prodloužení šířky spáry a druh použitého pružného těsnícího tmelu (různé materiály mají ve spáře různou roztažnost). Pro zajištění dokonalé přídržnosti tmelů ve spáře je žádoucí boční stěny spáry před aplikací těsnících tmelů penetrovat vhodným přípravkem (podle druhu použitého tmelu). 9

10 Pro vymezení správného profilu spáry a zamezení přilnutí tmelu ke dnu spáry slouží polyetylénový kruhový profil s uzavřenými póry Mapefoam (6 30 mm), který se vtlačí do spáry před aplikací těsnícího tmelu. Při výplni dilatační spáry do šířky 10 mm je doporučený poměr šířky spáry: hloubce 1:1, při šířce spáry nad 10 mm pak 2:1. Doporučené těnící tmely: Mapeflex AC 4 šedý, bílý: jednosložkový těsnící tmel na bázi akrylových pryskyřic, přetíratelný, roztažnost 5 %; (penetrace savého podkladu Mapeflex AC 4 ředěný vodou) Mapeflex PU 40 šedý: jednosložkový těsnící tmel na bázi polyuretanových pryskyřic, roztažnost 25 % (penetrace savého podkladu Primer AS, nesavého Primer M) Mapesil AC 26 barev+transparentní: jednosložkový silikonový těsnící tmel s kyselou reakcí, roztažnost 25 %, penetrace savého i nesavého podkladu Primer FD) Mapesil LM 8 barev: jednosložkový silikonový tmel s neutrální reakcí, roztažnost 25 % (penetrace Primer FD) Volbu vhodného tmelu konzultujte s technickým servisem Mapei. Řešení dilatačních spár vymezovací profil pružný těsnící tmel vymezovací profil pružný těsnící tmel 7. KONTROLA A ÚDRŽBA KZS MAPEI S POVRCHOVOU ÚPRAVOU KERAMICKÝM OBKLADEM 7.1. Kontrola Provádí se podle aktuální potřeby. Objednatel a uživatel fasády je seznámen s problematickými detaily a s místy náchylnými k tvorbě následných poruch. Do dokončené konstrukce fasády se zakazuje neodborná montáž dodatečných kotvících prvků. Dodatečné montáže musí provádět odborně zaškolené a certifikované firmy, které jsou seznámemy s technologickými pravidly a zaškoleny pro aplikace materiálů Mapei Údržba a ochrana povrchu Popisovaný fasádní systém nevyžaduje při standardních podmínkách zatížení okolním prostředím žádnou speciální údržbu. Běžnou údržbu lze provádět suchou cestou nebo za mokra tlakovou vodou (do tlaku 50 bar a při teplotě nad +5 C). Případné opravy musí provádět odborná realizační firma, která je proškolena dodavatelem systému KZS MAPEI s povrchovou úpravou keramickým obkladem a po předchozí konzultaci s technickým oddělením Mapei. Povrch keramického obkladu je možné v závislosti na typu obkladového materiálu chránit vhodným hydrofobním přípravkem proti agresivním vlivům atmosféry a dešťové vodě (Antipluviol S speciální vysoce účinný přípravek na bázi siloxanových pryskyřic s velmi vysokou propustností vodních par a s vysokou odolností proti agresivním chemickým vlivům atmosféry). 10

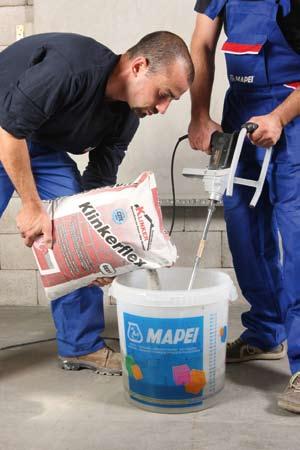

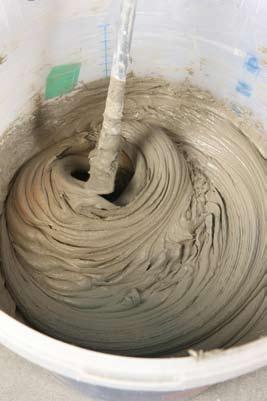

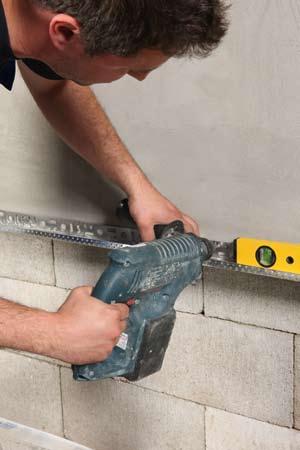

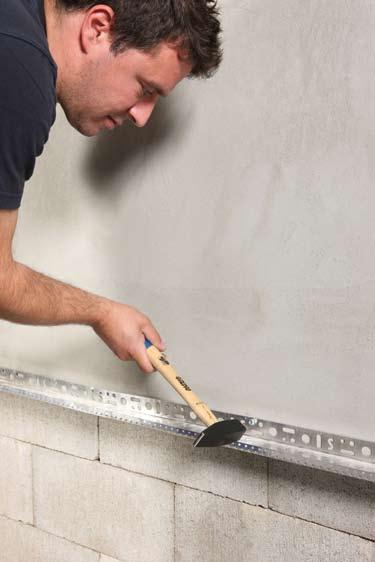

11 Proti poškození fasády graffiti je možné povrch chránit přípravkem WallGard Graffiti Barrier (teplou vodou odstranitelný ochranný nátěr na bázi polymerických vosků, který zásadním způsobem nemění vzhled povrchu, je vysoce propustný pro vodní páry z podkladu a současně tvoří velmi účinnou ochranu proti všem běžným typům graffiti barev). Součástí systému je i odstraňovač graffiti WallGard Graffiti Remover Gel. 8. KZS MAPEI s povrchovou úpravou keramickým obkladem krok za krokem 1 2 Na vyrovnaný podklad připevníme ve spodní linii zateplované fasády patní lištu požadované šířky. Dbáme na dodržení vodorovné roviny. Vyvrtáme otvory. Patní lištu připevníme vruty s natloukacími hmoždinkami Do čistého míchacího vědra nalijeme odměřené množství čisté vody tj.7,5 8 l. Za stálého míchání přisypáváme Klinkerflex. Mícháme cca 5 minut. Směs necháme 2 3 minuty odstát a znovu ji krátce promícháme. Takto připravená směs je zpracovatelná po dobu 8 hodin Hladkou stranou zubové stěrky dokonale naneseme tenkou vrstvu lepícího tmelu na rubovou stranu tepelně izolační desky. Zubovou stěrkou č. 101 následně naneseme na desku požadované množství lepícího tmelu. Po obvodu desky necháme cca 2 cm volné plochy bez lepícího tmelu, aby při montáži nevnikl do spáry a nevytvořil nežádoucí tepelný most. 11

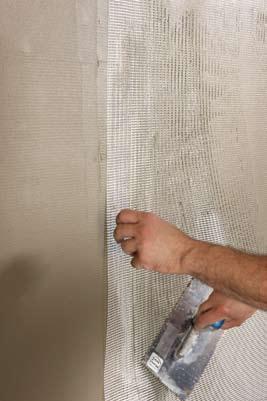

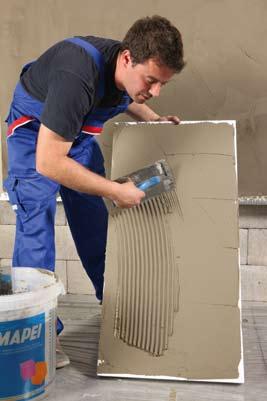

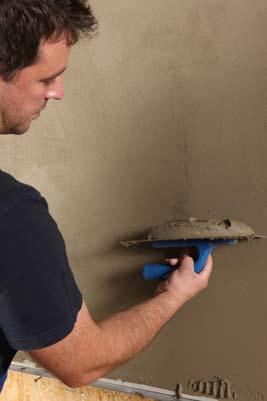

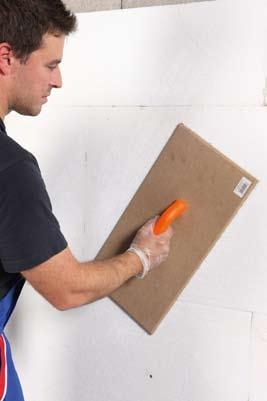

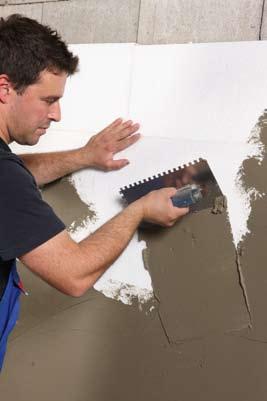

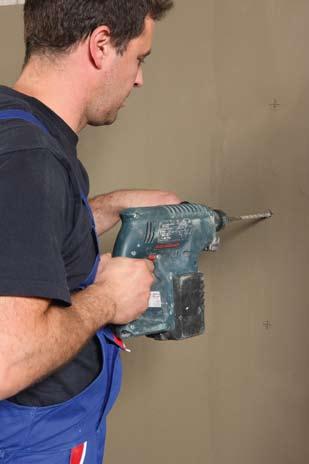

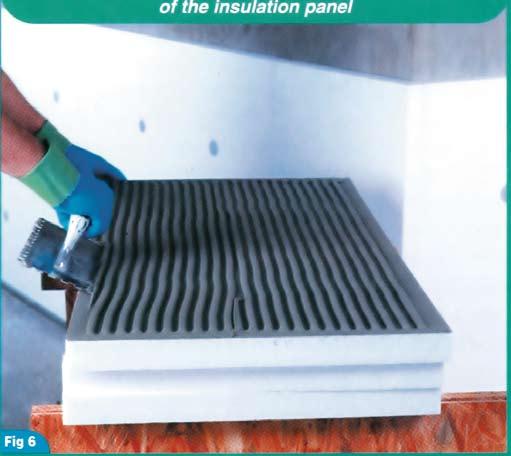

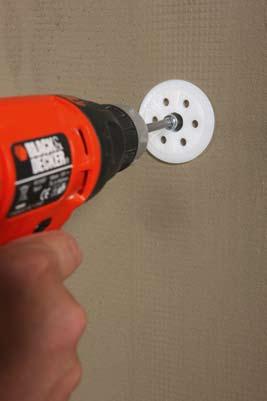

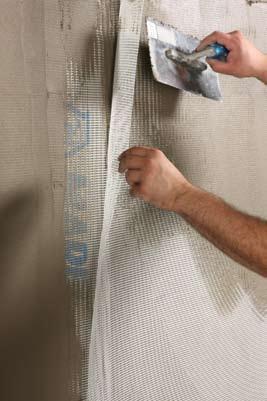

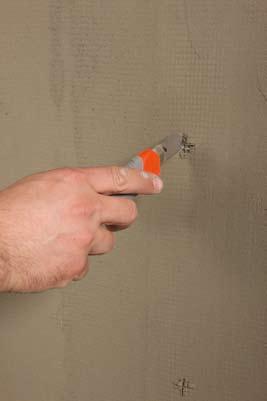

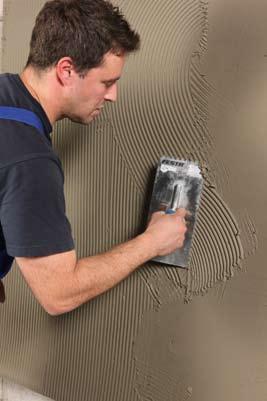

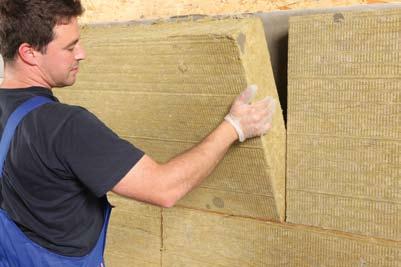

12 Tepelně izolační desku s nanesenou vrstvou lepícího tmelu založíme do patní lišty. Vyrovnáme a po celé ploše důkladně přitlačíme k podkladu. Následující řadu tepelně izolačních desek klademe vždy na vazbu. Po vytvrzení Klinkerflexu (cca 24 hodin při 23 C a 50% rel. vlhkosti) celou plochu polystyrenu přebrousíme Na plochu naneseme nejprve hladkou stranou stěrky Klinkerflex. Následně zubovou stěrkou č naneseme na podklad požadované množství Klinkerflexu. Do čerstvého tmelu vložíme síťovinu ze skelných vláken Vertex R131 A 101 (aplikujeme ve svislém směru) a hladkou stranou stěrky vrstvu tmelu uhladíme. Jednotlivé pásy síťoviny musí mít přesah min. 10 cm Po částečném vytvrzení Klinkerflexu se před osazením hmoždinky síťovina křížem nařízne a to cca 5 mm od středu budoucí hmoždinky. 21 Vrtákem vhodného průměru vyvrtáme dostatečně hluboký otvor přes tepelně izolační desku až do podkladní nosné konstrukce zdiva. Na přikotvené tepelně izolační desky aplikujeme druhou vrstvu Klinkerflexu s vložkou ze síťoviny ze skelných vláken. Nejmenší celková tloušťka tmelu na tepelně izolační desce musí být 3 mm. Do navrtaných otvorů nasuneme talířové hmoždinky a narazíme vrut. Vrut dostatečně dotáhneme, aby se síťovina i s vrstvou tmelu dostala mírně pod úroveň plochy zastěrkované tepelně izolační desky. 12

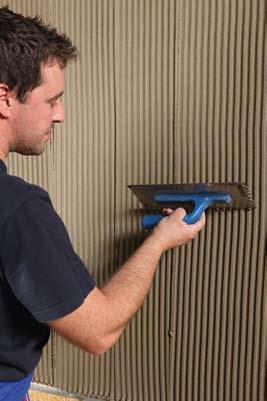

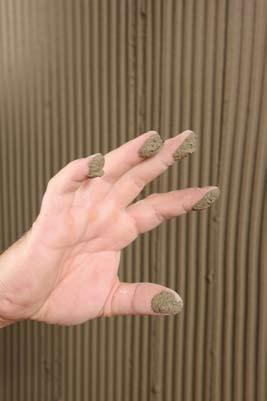

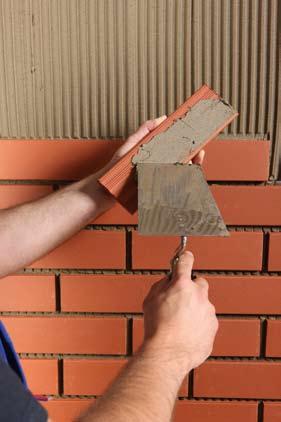

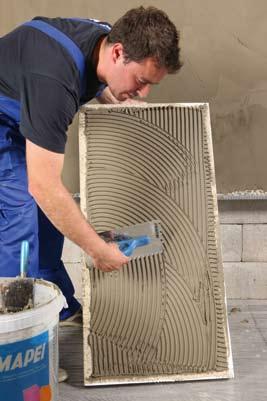

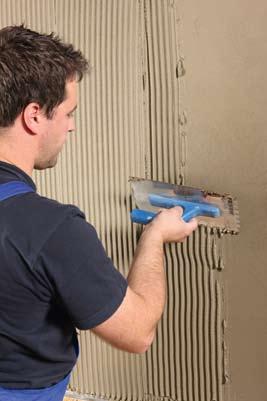

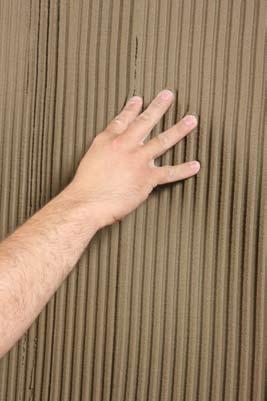

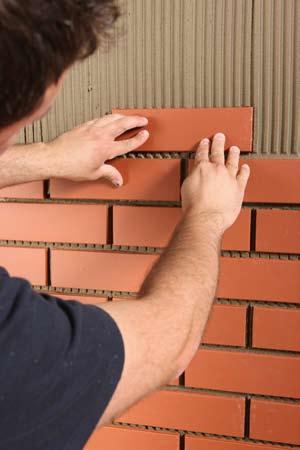

13 Po vytvrzení nosné vrstvy stěrky (cca dnů) namícháme lepící a stěrkovací tmel Klinkerfex. Klinkerflex pečlivě naneseme hladkou stranou stěrky na podklad. Zubovou stěrkou naneseme požadované množství Klinkerflexu. Pro lepení obkladu si připravíme plochu o velikosti cca 0,5 m Klinkerflex naneseme i na rubovou stranu obkladového prvku. Obklad přilepíme na podklad a vyrovnáme podle požadované šířky spáry. Obkladový pásek přiložíme cca 5 mm nad požadované místo, přitlačíme k podkladu a mírně stáhneme dolů. Zabráníme tím dodatečnému sjíždění obkladu. Pokud má obklad větší hmotnost, můžeme použít distanční klínky. Při pokládce průběžně kontrolujeme prsty povrchovou lepivost Klinkerflexu. Při lehkém otisku prstů do vrstvy lepidla musí tmel ulpět na prstech. Pokud jsou prsty čisté, je nutné celou plochu znovu přestěrkovat zubovou stranou stěrky. Lepivost tmelu ovlivňuje vysoká teplota, vlhkost prostředí (vzduchu i podkladu) a proudění vzduchu Před spárováním je nutné očistit obklad a ze spár odstranit zbytky lepícího tmelu. Spárování provádíme nejdříve 7 dnů po nalepení obkladu. Do čistého vědra nalijeme 5,75 l 6 l čisté vody a za stálého míchání přisypeme práškovou směs Klinkerfuge. Směs necháme cca 2 3 minuty odstát a před použitím ji znovu krátce promícháme. Takto namíchaná směs je zpracovatelná po dobu cca 2 hodiny. Klinkerfuge nanášíme na povrch speciálním gumovým hladítkem Mapei nejlépe v diagonálním směru a dobře vtlačíme do spár. Dbáme na to, aby na povrchu obkladu zůstalo co možná nejméně zbytků spárovací malty. Po částečném zavadnutí spáry, jakmile spárovací hmota ztratí svou plasticitu (cca min. v závislosti na podmínkách okolního prostředí) provedeme dočištění povrchu obkladu houbovým hladítkem. Při dočištění spáry často vyměňujeme vody. 13

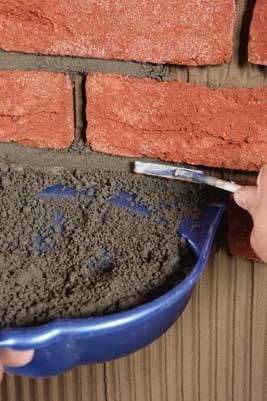

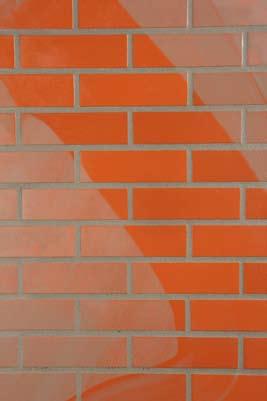

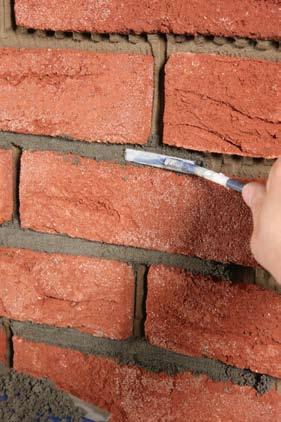

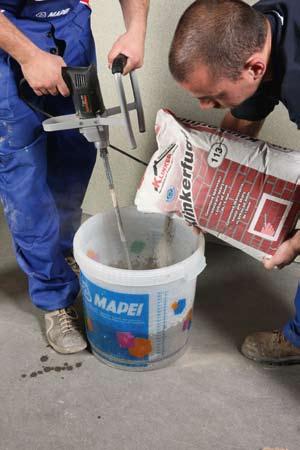

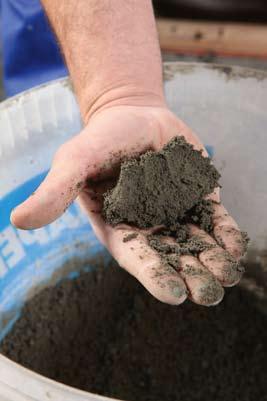

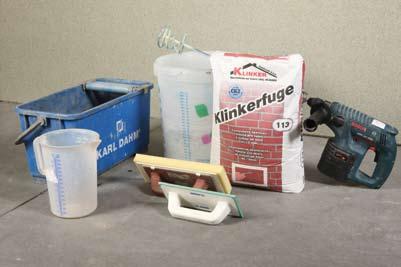

14 Proveďte jedno dočištění a s odstupem minut (v závislosti na teplotě okolního prostředí) proveďte konečnou úpravu povrchu. 38 Očištěný povrch obkladu nesmí být vystaven přímému slunci a dešti. 39 Při spárování rustikálního (hrubého) obkladu namícháme Klinkerfuge podle postupu uvedeném v technické dokumentaci příslušného výrobku, ale mírně snížíme množství záměsové vody, abychom dosáhli zavlhlé konzistence směsi. Správně namíchaná směs musí být po zmáčknutí v dlani spojená, nesmí se rozpadat, mezi prsty nesmí vytékat cementové mléko. Namíchaná směs je zpracovatelná po dobu cca 1 h. Míchejte pouze takové množství, které jste schopni zpracovat v průběhu uvedené doby. 40 Spárovací hmotu Klinkerfuge nabereme na hladítko nebo lopatku a spárovací stěrkou ji postupně vtlačujeme do spáry. Spáru uhladíme spárovací stěrkou. Povrch spárovací hmoty můžeme velmi mírně zamlžit vodou. Dočištění můžeme provést mírně navlhčeným štětcem. 9. SEZNAM VÝROBKŮ TVOŘÍCÍ SOUČÁST CERTIFIKOVANÉHO SYSTÉMU 9.1. Lepidlo na tepelně izolační desky lepící a stěrkovací malta na bázi cementu Klinkerflex (rychlá varianta Elastorapid) 9.2. Izolant Tepelně izolační panely z pěnového stabilizovaného polystyrénu EPS 70F, EPS 100F, EPS F EN 13163: T-L2-W2-S2-BS115-DS(N)2-DS(70)1-TR150-MU40-WL(T) Tepelně izolační panely z minerální vlny s kolmími vlákny MW EN 13162: T4-DS(T+)-DS(TH)-CS(10) 40- TR15-WS-WL(P) 9.3. Výztuž stěrky Síťovina ze skelných vláken s apretací odolná proti alkalickému prostředí VERTEX R 117 A 101, R 120 A 101, R 131 A Stěrka lepící a stěrkovací malta na bázi cementu Klinkerflex (rychlá varianta Elastorapid) 9.5. Hmoždinky Plastová hmoždinky s vrutem: EJOT THERM STR U výrobce EJOT KOELNER KI 10NS výrobce Koelner SA PTH SL 60/8 výrobce. BRAVOLL spol. s r.o Lepidlo na obklad lepící a stěrkovací malta na bázi cementu Klinkerflex (rychlá varianta Elastorapid) 14

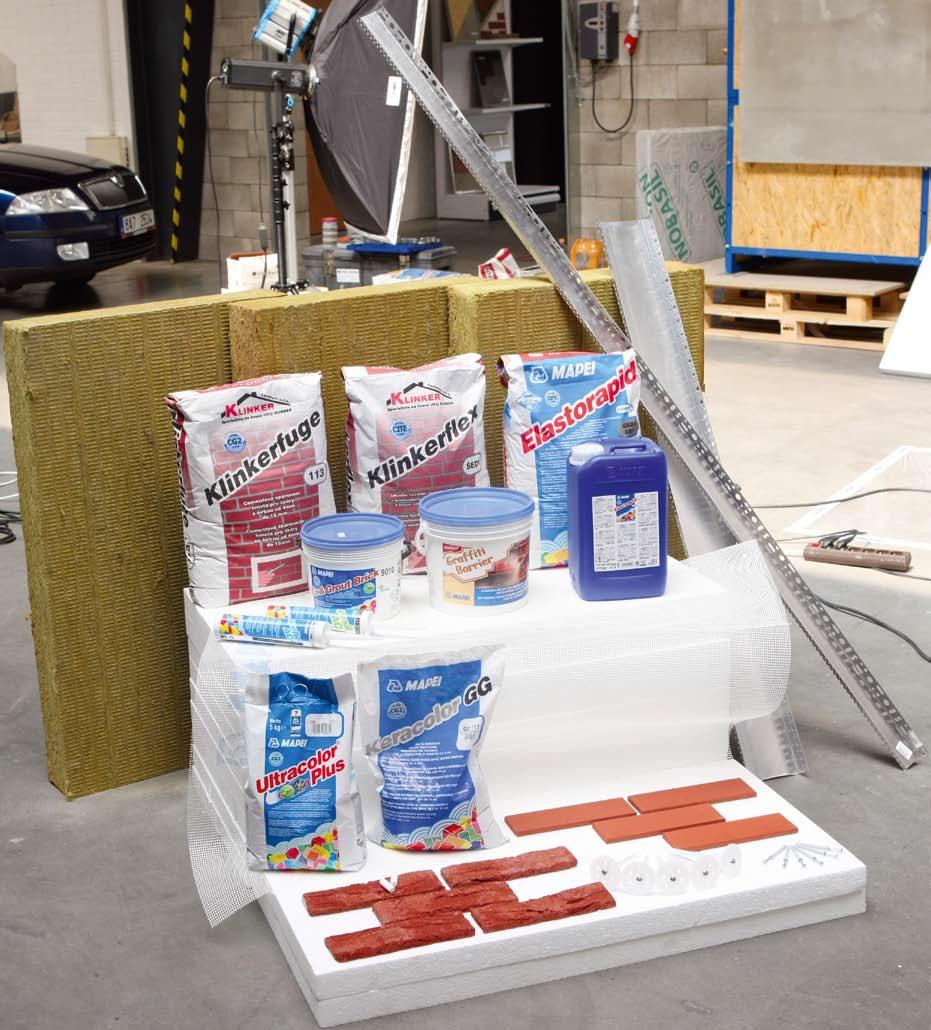

15 9.7. Keramický obklad keramický obkladový pásek Klinker Centrum s. r. o. Kostelec nad Orlicí 9.8. Spárování obkladu spárovací malta na bázi cementu modifikovaná polymery Klinkerfuge 9.9. DOPLŇKOVÉ MATERIÁLY KZS LU, LO patní lišta tepelně izolačního systému LK, LK pancíř rohová lišta tepelně izolačního systému LP klenbový roh tepelně izolačního systému Okenní a dveřní připojovací profil tepelně izolačního systému Parapetní připojovací profil tepelně izolačního systému Hmoždinky pro kotvení profilů 9.9. DOPLŇKOVÉ MATERIÁLY NA OŠETŘENÍ A OCHRANU POVRCHU Mapeflex AC 4 šedý, bílý: jednosložkový těsnící tmel na bázi akrylových pryskyřic, přetíratelný, roztažnost 5 %; (penetrace savého podkladu Mapeflex AC 4 ředěný vodou) Mapeflex PU 40 šedý: jednosložkový těsnící tmel na bázi polyuretanových pryskyřic, roztažnost 25 % (penetrace savého podkladu Primer AS, nesavého Primer M) Mapesil AC 26 barev+transparentní: jednosložkový silikonový těsnící tmel s kyselou reakcí, roztažnost 25 %, penetrace savého i nesavého podkladu Primer FD) Mapesil LM 8 barev: jednosložkový silikonový tmel s neutrální reakcí, roztažnost 25 % (penetrace Primer FD) WallGard Graffiti Barier ochranná bariéra proti graffiti WallGard Remover Gel gelový čistící prostředek na povrchy zasažené graffiti Antipluviol S ochranný hydrofobní nátěr proti stékající vodě a agresivním vlivům atmosféry 10. UPOZORNĚNÍ Minimální teplota pro aplikaci je +5 C, nižší teploty způsobují zpomalení procesu hydratace a vytvrzení, teploty pod 0 C materiál zcela znehodnocují. Naopak vysoké teploty zkracují dobu zpracovatelnosti, a to někdy až na několik málo minut, stejně jako větrné počasí a intenzivní sluneční svit. Vyvarujte se proto aplikace materiálů na silně rozehřátých podkladech a osluněných plochách. V horkém letním období skladujte materiál v prostorách chráněných před sluncem a při přípravě směsí používejte chladnou vodu. Naopak v chladném zimním období skladujte materiál v temperovaných skladech a při přípravě směsí používejte vlažnou vodu. Čerstvě obložené, případně zaspárované plochy chraňte vhodným způsobem před příliš rychlým odparem vody (vlhká geotextílie, po vytvrzení jemné mlžení-ne oplachování). Obložené plochy chraňte před deštěm min po dobu 12 hodin, před mrazem min. 4 dny. 11. Certifikáty 15
