Sklokeramická vestavná varná deska

Transkript

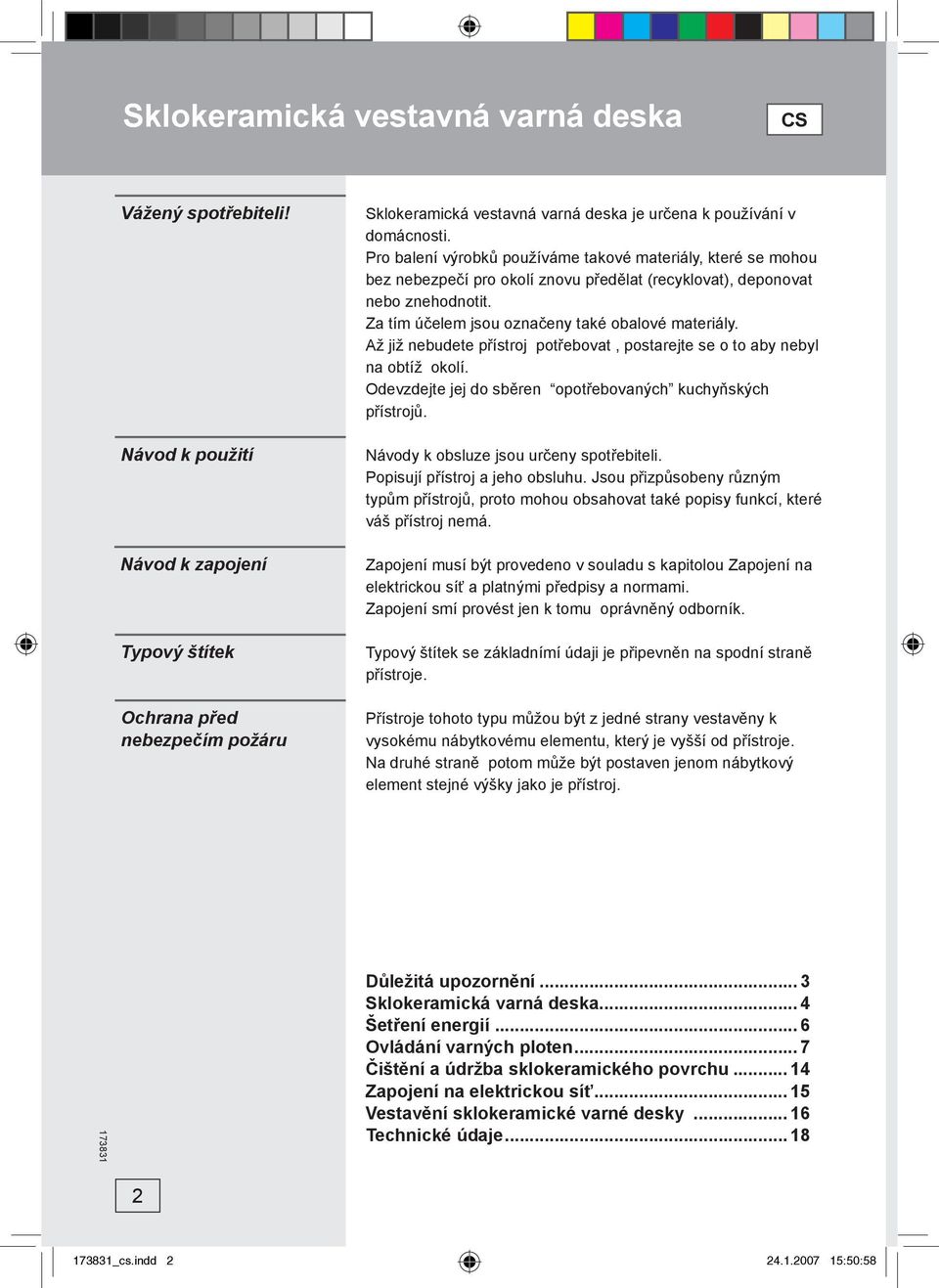

1 Sklokeramická vestavná varná deska CS SI Vážený spotřebiteli! Návod k použití Návod k zapojení Typový štítek Ochrana před nebezpečím požáru Sklokeramická vestavná varná deska je určena k používání v domácnosti. Pro balení výrobků používáme takové materiály, které se mohou bez nebezpečí pro okolí znovu předělat (recyklovat), deponovat nebo znehodnotit. Za tím účelem jsou označeny také obalové materiály. Až již nebudete přístroj potřebovat, postarejte se o to aby nebyl na obtíž okolí. Odevzdejte jej do sběren opotřebovaných kuchyňských přístrojů. Návody k obsluze jsou určeny spotřebiteli. Popisují přístroj a jeho obsluhu. Jsou přizpůsobeny různým typům přístrojů, proto mohou obsahovat také popisy funkcí, které váš přístroj nemá. Zapojení musí být provedeno v souladu s kapitolou Zapojení na elektrickou síť a platnými předpisy a normami. Zapojení smí provést jen k tomu oprávněný odborník. Typový štítek se základnímí údaji je připevněn na spodní straně přístroje. Přístroje tohoto typu můžou být z jedné strany vestavěny k vysokému nábytkovému elementu, který je vyšší od přístroje. Na druhé straně potom může být postaven jenom nábytkový element stejné výšky jako je přístroj. Důležitá upozornění... 3 Sklokeramická varná deska... 4 Šetření energií... 6 Ovládání varných ploten... 7 Čištění a údržba sklokeramického povrchu Zapojení na elektrickou síť Vestavění sklokeramické varné desky Technické údaje _cs.indd :50:58

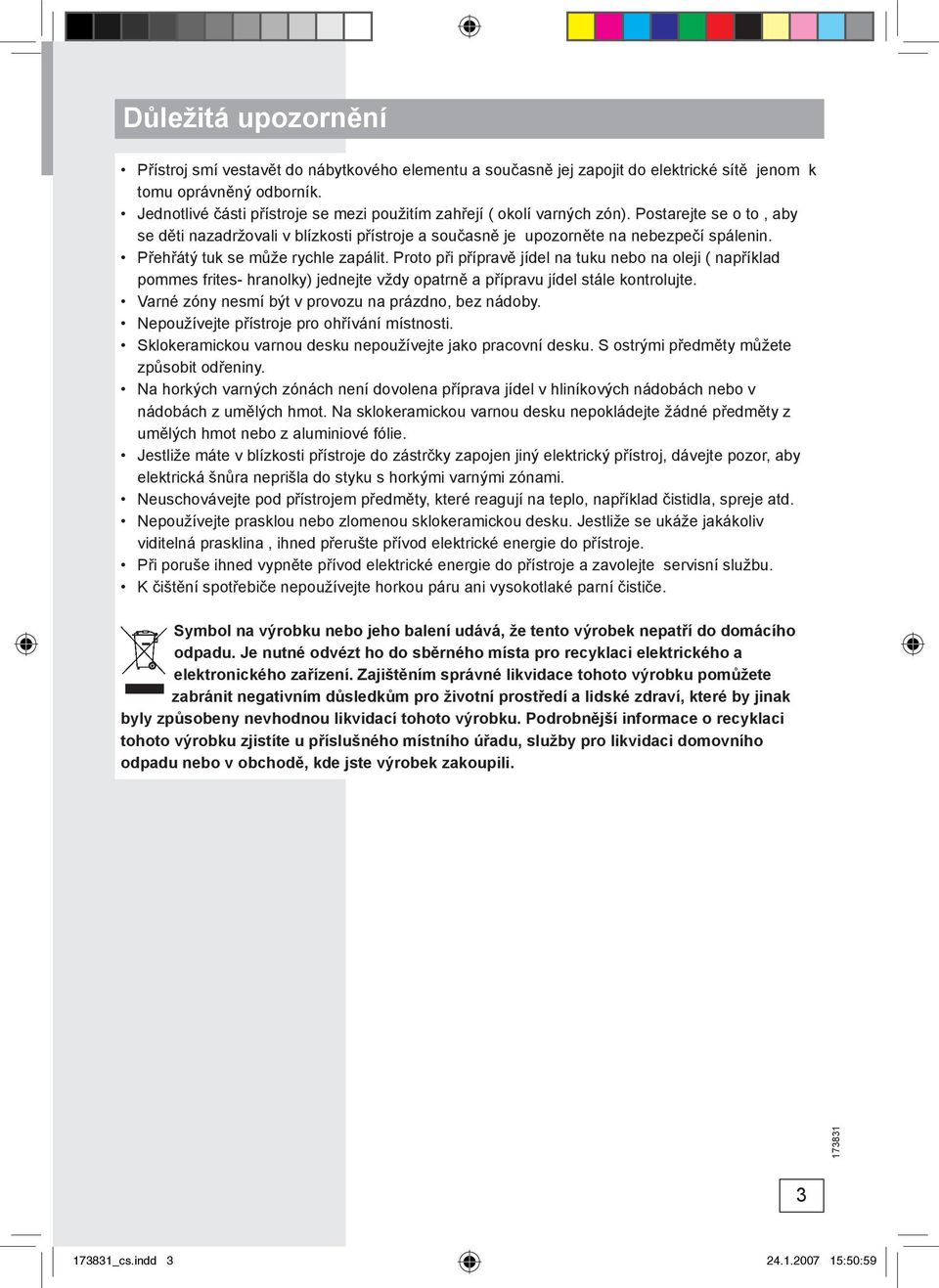

2 Důležitá upozornění Přístroj smí vestavět do nábytkového elementu a současně jej zapojit do elektrické sítě jenom k tomu oprávněný odborník. Jednotlivé části přístroje se mezi použitím zahřejí ( okolí varných zón). Postarejte se o to, aby se děti nazadržovali v blízkosti přístroje a současně je upozorněte na nebezpečí spálenin. Přehřátý tuk se může rychle zapálit. Proto při přípravě jídel na tuku nebo na oleji ( například pommes frites- hranolky) jednejte vždy opatrně a přípravu jídel stále kontrolujte. Varné zóny nesmí být v provozu na prázdno, bez nádoby. Nepoužívejte přístroje pro ohřívání místnosti. Sklokeramickou varnou desku nepoužívejte jako pracovní desku. S ostrými předměty můžete způsobit odřeniny. Na horkých varných zónách není dovolena příprava jídel v hliníkových nádobách nebo v nádobách z umělých hmot. Na sklokeramickou varnou desku nepokládejte žádné předměty z umělých hmot nebo z aluminiové fólie. Jestliže máte v blízkosti přístroje do zástrčky zapojen jiný elektrický přístroj, dávejte pozor, aby elektrická šnůra neprišla do styku s horkými varnými zónami. Neuschovávejte pod přístrojem předměty, které reagují na teplo, například čistidla, spreje atd. Nepoužívejte prasklou nebo zlomenou sklokeramickou desku. Jestliže se ukáže jakákoliv viditelná prasklina, ihned přerušte přívod elektrické energie do přístroje. Při poruše ihned vypněte přívod elektrické energie do přístroje a zavolejte servisní službu. K čištění spotřebiče nepoužívejte horkou páru ani vysokotlaké parní čističe. Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. 3 _cs.indd :50:59

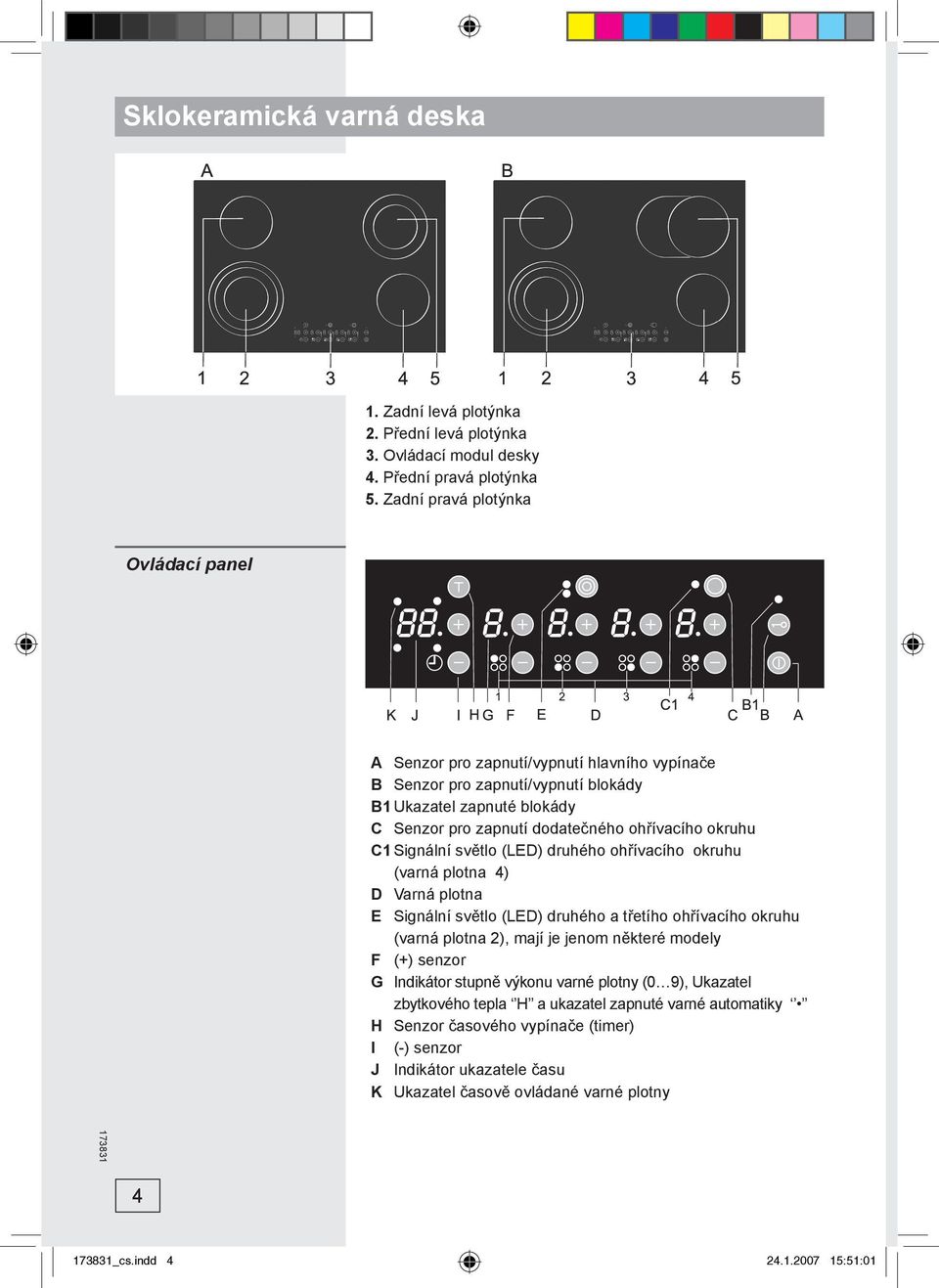

3 Sklokeramická varná deska 1. Zadní levá plotýnka 2. Přední levá plotýnka 3. Ovládací modul desky 4. Přední pravá plotýnka 5. Zadní pravá plotýnka Ovládací panel A Senzor pro zapnutí/vypnutí hlavního vypínače B Senzor pro zapnutí/vypnutí blokády B1 Ukazatel zapnuté blokády C Senzor pro zapnutí dodatečného ohřívacího okruhu C1 Signální světlo (LED) druhého ohřívacího okruhu (varná plotna 4) D Varná plotna E Signální světlo (LED) druhého a třetího ohřívacího okruhu (varná plotna 2), mají je jenom některé modely F (+) senzor G Indikátor stupně výkonu varné plotny (0 9), Ukazatel zbytkového tepla H a ukazatel zapnuté varné automatiky H Senzor časového vypínače (timer) I (-) senzor J Indikátor ukazatele času K Ukazatel časově ovládané varné plotny 4 _cs.indd :51:01

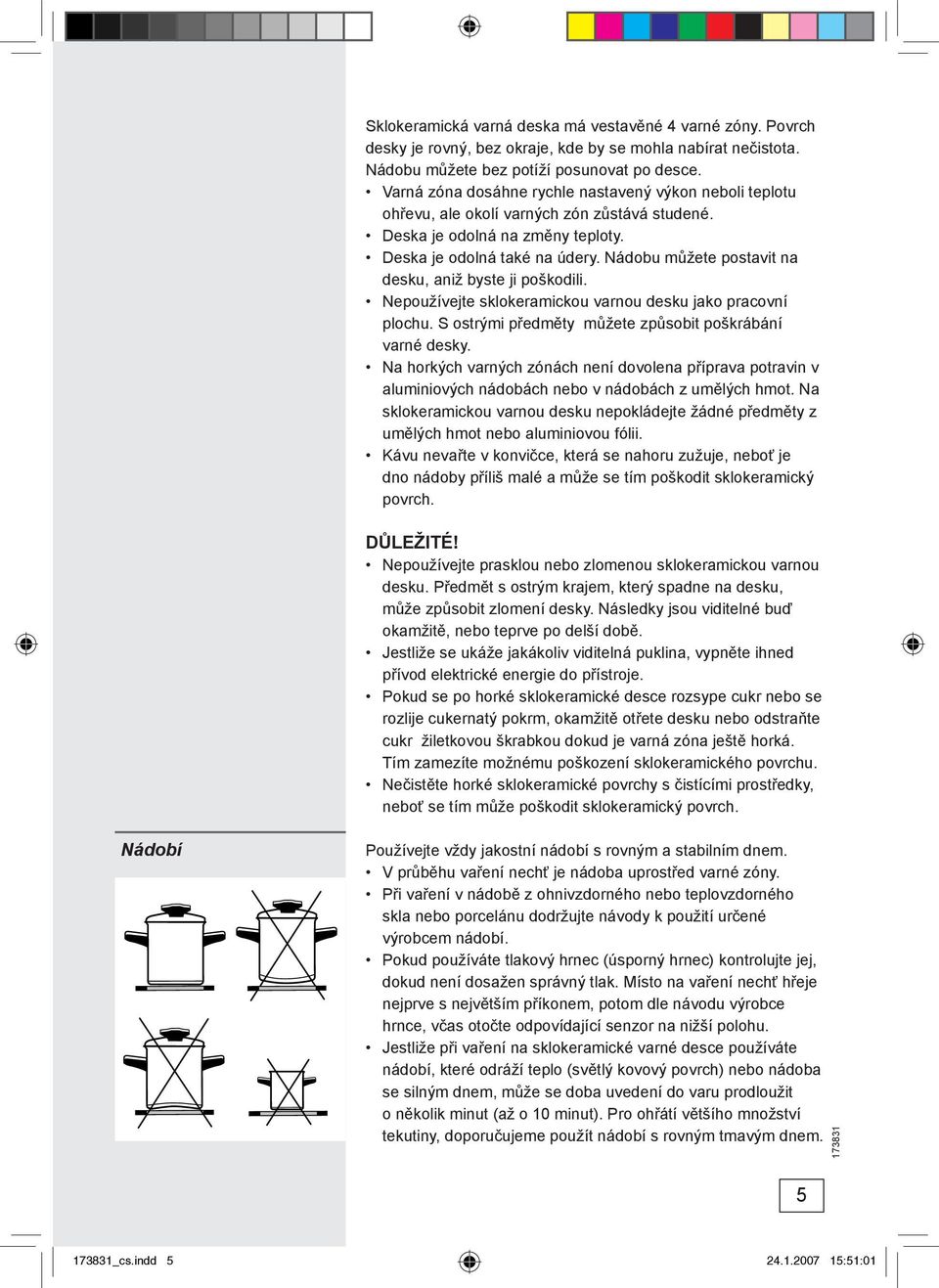

4 Sklokeramická varná deska má vestavěné 4 varné zóny. Povrch desky je rovný, bez okraje, kde by se mohla nabírat nečistota. Nádobu můžete bez potíží posunovat po desce. Varná zóna dosáhne rychle nastavený výkon neboli teplotu ohřevu, ale okolí varných zón zůstává studené. Deska je odolná na změny teploty. Deska je odolná také na údery. Nádobu můžete postavit na desku, aniž byste ji poškodili. Nepoužívejte sklokeramickou varnou desku jako pracovní plochu. S ostrými předměty můžete způsobit poškrábání varné desky. Na horkých varných zónách není dovolena příprava potravin v aluminiových nádobách nebo v nádobách z umělých hmot. Na sklokeramickou varnou desku nepokládejte žádné předměty z umělých hmot nebo aluminiovou fólii. Kávu nevařte v konvičce, která se nahoru zužuje, neboť je dno nádoby příliš malé a může se tím poškodit sklokeramický povrch. DŮLEŽITÉ! Nepoužívejte prasklou nebo zlomenou sklokeramickou varnou desku. Předmět s ostrým krajem, který spadne na desku, může způsobit zlomení desky. Následky jsou viditelné buď okamžitě, nebo teprve po delší době. Jestliže se ukáže jakákoliv viditelná puklina, vypněte ihned přívod elektrické energie do přístroje. Pokud se po horké sklokeramické desce rozsype cukr nebo se rozlije cukernatý pokrm, okamžitě otřete desku nebo odstraňte cukr žiletkovou škrabkou dokud je varná zóna ještě horká. Tím zamezíte možnému poškození sklokeramického povrchu. Nečistěte horké sklokeramické povrchy s čistícími prostředky, neboť se tím může poškodit sklokeramický povrch. Nádobí Používejte vždy jakostní nádobí s rovným a stabilním dnem. V průběhu vaření nechť je nádoba uprostřed varné zóny. Při vaření v nádobě z ohnivzdorného nebo teplovzdorného skla nebo porcelánu dodržujte návody k použití určené výrobcem nádobí. Pokud používáte tlakový hrnec (úsporný hrnec) kontrolujte jej, dokud není dosažen správný tlak. Místo na vaření nechť hřeje nejprve s největším příkonem, potom dle návodu výrobce hrnce, včas otočte odpovídající senzor na nižší polohu. Jestliže při vaření na sklokeramické varné desce používáte nádobí, které odráží teplo (světlý kovový povrch) nebo nádoba se silným dnem, může se doba uvedení do varu prodloužit o několik minut (až o 10 minut). Pro ohřátí většího množství tekutiny, doporučujeme použít nádobí s rovným tmavým dnem. _cs.indd :51:01

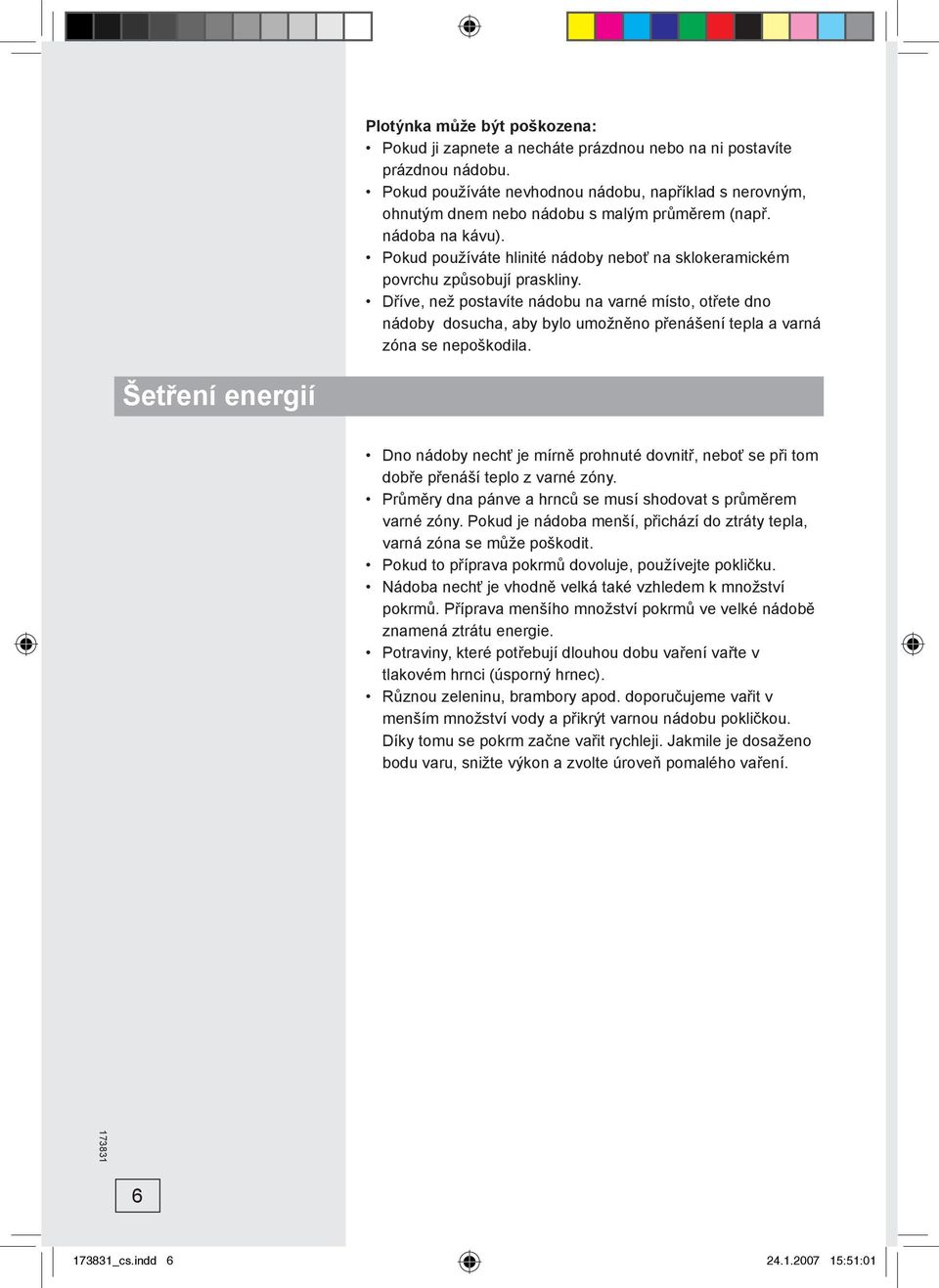

5 Plotýnka může být poškozena: Pokud ji zapnete a necháte prázdnou nebo na ni postavíte prázdnou nádobu. Pokud používáte nevhodnou nádobu, například s nerovným, ohnutým dnem nebo nádobu s malým průměrem (např. nádoba na kávu). Pokud používáte hlinité nádoby neboť na sklokeramickém povrchu způsobují praskliny. Dříve, než postavíte nádobu na varné místo, otřete dno nádoby dosucha, aby bylo umožněno přenášení tepla a varná zóna se nepoškodila. Šetření energií Dno nádoby nechť je mírně prohnuté dovnitř, neboť se při tom dobře přenáší teplo z varné zóny. Průměry dna pánve a hrnců se musí shodovat s průměrem varné zóny. Pokud je nádoba menší, přichází do ztráty tepla, varná zóna se může poškodit. Pokud to příprava pokrmů dovoluje, používejte pokličku. Nádoba nechť je vhodně velká také vzhledem k množství pokrmů. Příprava menšího množství pokrmů ve velké nádobě znamená ztrátu energie. Potraviny, které potřebují dlouhou dobu vaření vařte v tlakovém hrnci (úsporný hrnec). Různou zeleninu, brambory apod. doporučujeme vařit v menším množství vody a přikrýt varnou nádobu pokličkou. Díky tomu se pokrm začne vařit rychleji. Jakmile je dosaženo bodu varu, snižte výkon a zvolte úroveň pomalého vaření. _cs.indd :51:01

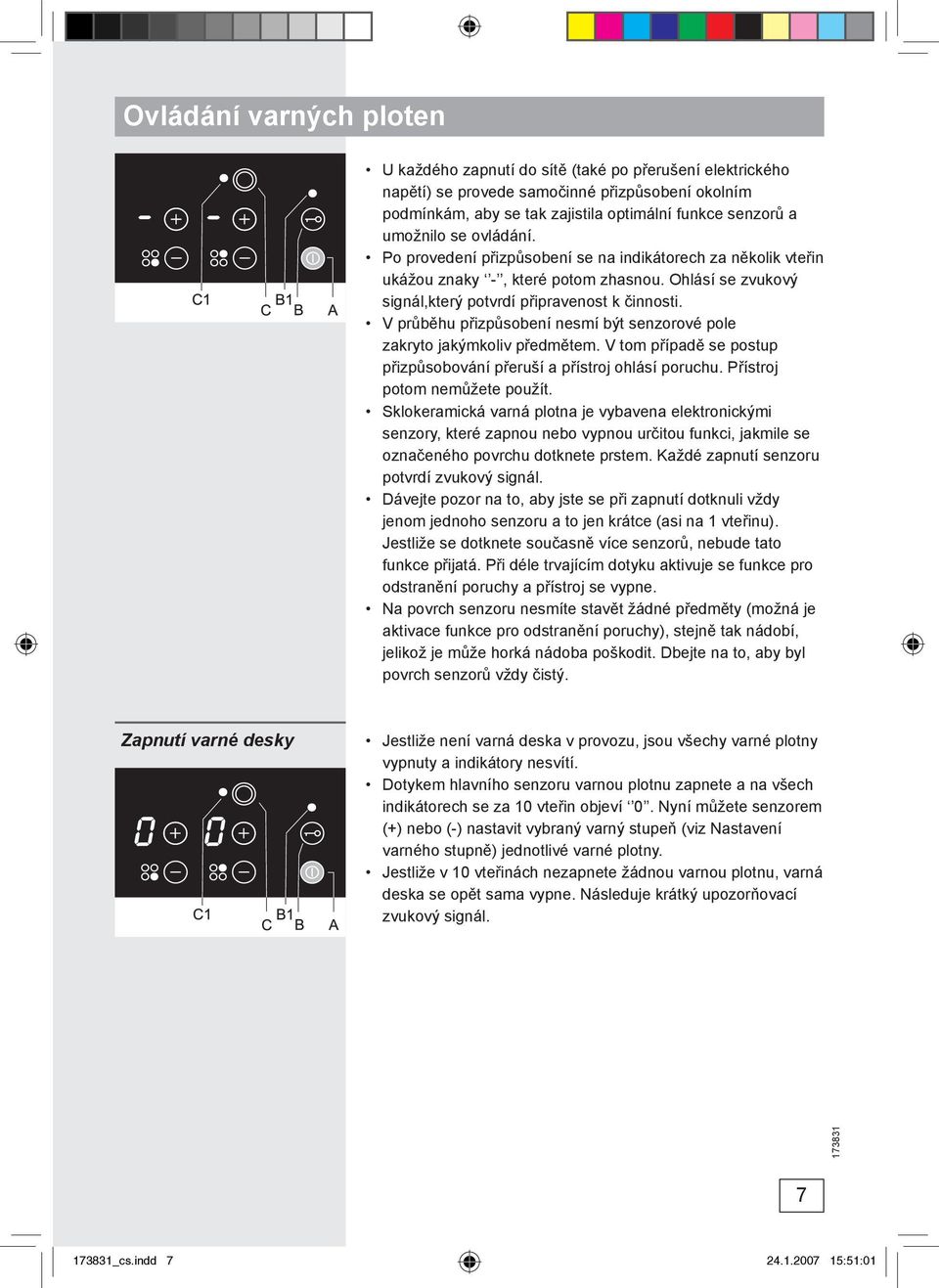

6 Ovládání varných ploten U každého zapnutí do sítě (také po přerušení elektrického napětí) se provede samočinné přizpůsobení okolním podmínkám, aby se tak zajistila optimální funkce senzorů a umožnilo se ovládání. Po provedení přizpůsobení se na indikátorech za několik vteřin ukážou znaky -, které potom zhasnou. Ohlásí se zvukový signál,který potvrdí připravenost k činnosti. V průběhu přizpůsobení nesmí být senzorové pole zakryto jakýmkoliv předmětem. V tom případě se postup přizpůsobování přeruší a přístroj ohlásí poruchu. Přístroj potom nemůžete použít. Sklokeramická varná plotna je vybavena elektronickými senzory, které zapnou nebo vypnou určitou funkci, jakmile se označeného povrchu dotknete prstem. Každé zapnutí senzoru potvrdí zvukový signál. Dávejte pozor na to, aby jste se při zapnutí dotknuli vždy jenom jednoho senzoru a to jen krátce (asi na 1 vteřinu). Jestliže se dotknete současně více senzorů, nebude tato funkce přijatá. Při déle trvajícím dotyku aktivuje se funkce pro odstranění poruchy a přístroj se vypne. Na povrch senzoru nesmíte stavět žádné předměty (možná je aktivace funkce pro odstranění poruchy), stejně tak nádobí, jelikož je může horká nádoba poškodit. Dbejte na to, aby byl povrch senzorů vždy čistý. Zapnutí varné desky Jestliže není varná deska v provozu, jsou všechy varné plotny vypnuty a indikátory nesvítí. Dotykem hlavního senzoru varnou plotnu zapnete a na všech indikátorech se za 10 vteřin objeví 0. Nyní můžete senzorem (+) nebo (-) nastavit vybraný varný stupeň (viz Nastavení varného stupně) jednotlivé varné plotny. Jestliže v 10 vteřinách nezapnete žádnou varnou plotnu, varná deska se opět sama vypne. Následuje krátký upozorňovací zvukový signál. 7 _cs.indd :51:01

7 Zapnutí varné plotny Po zapnutí varné desky hlavním senzorem můžete v následujících 10 vteřinách, dokud ještě indikátory svítí, aktivováním (-) nebo (+) senzoru zapnout vybranou varnou plotnu a nastavit varný stupeň. Jestliže v 10 vteřinách nevyberete varný stupeň, indikátor 0 zhasne a varná plotna se vypne. Nastavení varného stupně Dokud indikátor svítí, můžete senzorem (-) nebo (+) nastavit varný stupeň (1 9) a podle potřeby jej měnit. Senzorem (+) se stupeň varu postupně zvyšuje do stupně 9, (-) senzorem se snižuje do 0 (varná plotna se vypne). Jestiže začnete nastavení s (-) senzorem, potom se varný stupeň ihned nastaví na 4, jestliže začnete s (+) senzorem, potom se varný stupeň nastaví na 9, čímž se aktivuje také varná automatika (viz kapitola o varné automatice). Jestliže je jedna varná plotna zapnuta, potom zhasne na ostatních indikátorech 0. Jestliže chcete zapnout druhou varnou plotnu, potom se při aktivování + nebo - senzoru nejdříve ukáže 0, při opětovném dotknutí můžete pomocí příslušného senzoru vybrat požadovaný stupeň. Varná automatika Aktivováním této funkce bude varná plotna podle vybraného stupně po určitou dobu v činnosti s nejvyšším výkonem, po vypršení této doby se přepne na vybraný stupeň následujícího vaření (viz tabulka). Varnou automatiku je možné zapnout na každé varné plotně, pro všechny varné stupně, kromě stupně 9. Varnou automatiku můžete aktivovat u zapnuté varné plotny dotykem + senzoru, kde se kromě indikátoru se stupněm 9 ukáže ještě desetinná tečka ( ). V 10 vteřinách si můžete potom (-) senzorem vybrat varný stupeň (8 1) pro další vaření. Desetinná tečka svítí po celou dobu zapnutí této funkce. Pomocí (+) a (-) senzoru můžete kdykoliv změnit stupeň následujícího vaření. Jestliže si v 10 vteřinách nevyberete jiný stupeň následujícího vaření, potom se varná automatika vypne. Desetinná tečka zhasne. Po vypršení doby uvedené v tabulce se funkce vypne a desetinná tečka zhasne. Varnou automatiku můžete kdykoliv vypnout senzorem (-) při nastavení varného stupně na 0. 8 _cs.indd :51:02

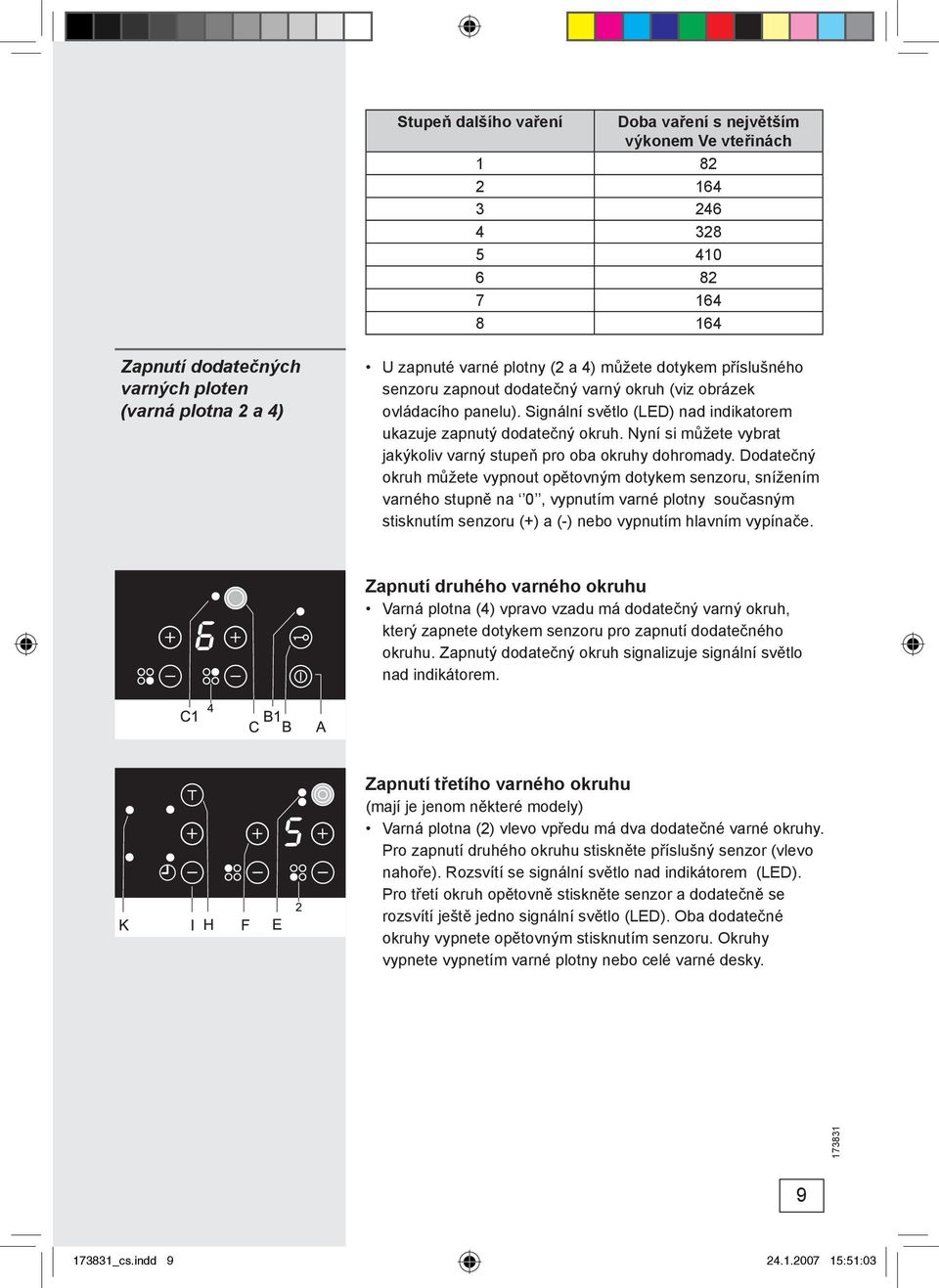

8 Stupeň dalšího vaření Doba vaření s největším výkonem Ve vteřinách Zapnutí dodatečných varných ploten (varná plotna 2 a 4) U zapnuté varné plotny (2 a 4) můžete dotykem příslušného senzoru zapnout dodatečný varný okruh (viz obrázek ovládacího panelu). Signální světlo (LED) nad indikatorem ukazuje zapnutý dodatečný okruh. Nyní si můžete vybrat jakýkoliv varný stupeň pro oba okruhy dohromady. Dodatečný okruh můžete vypnout opětovným dotykem senzoru, snížením varného stupně na 0, vypnutím varné plotny současným stisknutím senzoru (+) a (-) nebo vypnutím hlavním vypínače. Zapnutí druhého varného okruhu Varná plotna (4) vpravo vzadu má dodatečný varný okruh, který zapnete dotykem senzoru pro zapnutí dodatečného okruhu. Zapnutý dodatečný okruh signalizuje signální světlo nad indikátorem. Zapnutí třetího varného okruhu (mají je jenom některé modely) Varná plotna (2) vlevo vpředu má dva dodatečné varné okruhy. Pro zapnutí druhého okruhu stiskněte příslušný senzor (vlevo nahoře). Rozsvítí se signální světlo nad indikátorem (LED). Pro třetí okruh opětovně stiskněte senzor a dodatečně se rozsvítí ještě jedno signální světlo (LED). Oba dodatečné okruhy vypnete opětovným stisknutím senzoru. Okruhy vypnete vypnetím varné plotny nebo celé varné desky. 9 _cs.indd :51:03

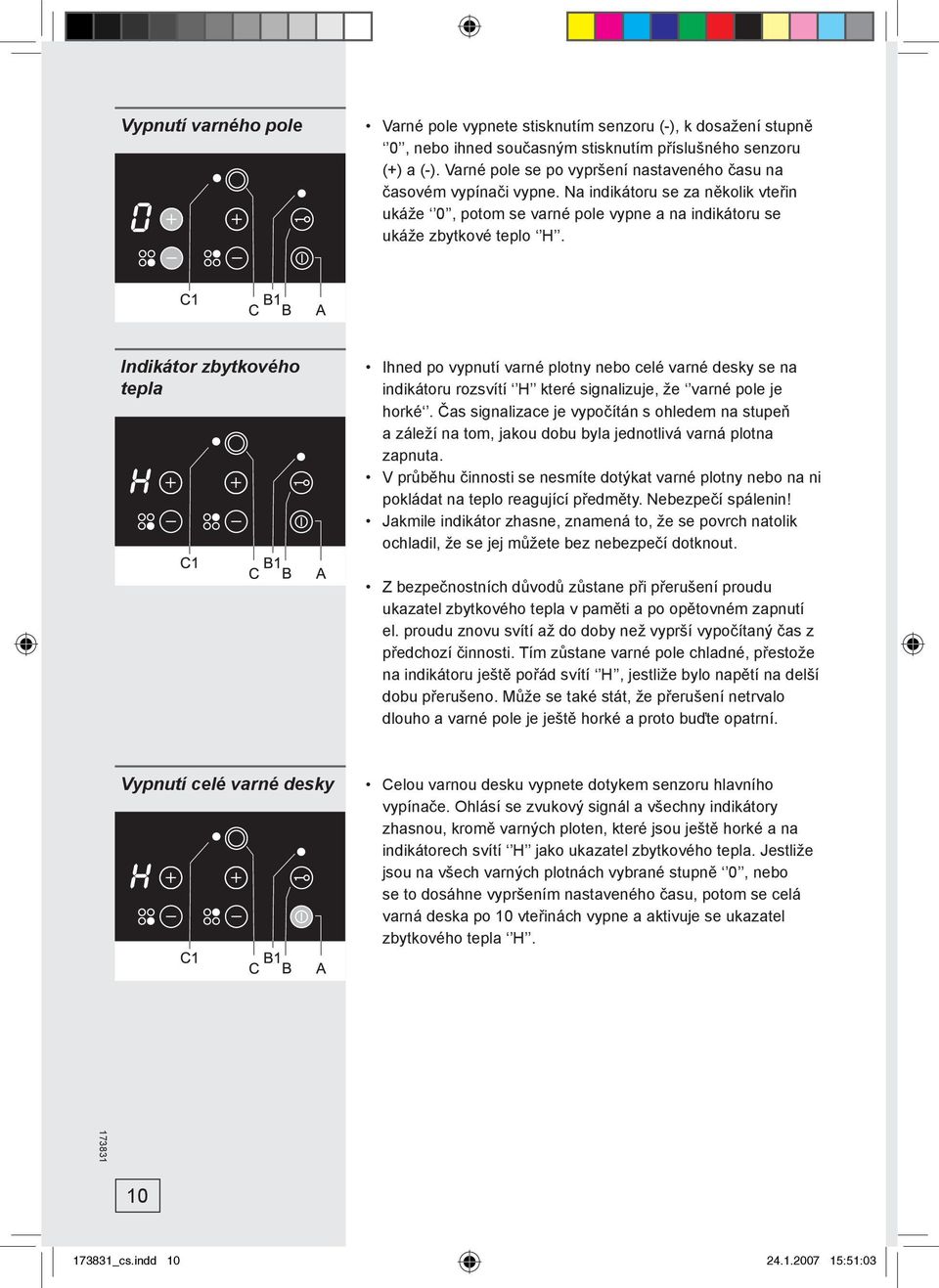

9 Vypnutí varného pole Varné pole vypnete stisknutím senzoru (-), k dosažení stupně 0, nebo ihned současným stisknutím příslušného senzoru (+) a (-). Varné pole se po vypršení nastaveného času na časovém vypínači vypne. Na indikátoru se za několik vteřin ukáže 0, potom se varné pole vypne a na indikátoru se ukáže zbytkové teplo H. Indikátor zbytkového tepla Ihned po vypnutí varné plotny nebo celé varné desky se na indikátoru rozsvítí H které signalizuje, že varné pole je horké. Čas signalizace je vypočítán s ohledem na stupeň a záleží na tom, jakou dobu byla jednotlivá varná plotna zapnuta. V průběhu činnosti se nesmíte dotýkat varné plotny nebo na ni pokládat na teplo reagující předměty. Nebezpečí spálenin! Jakmile indikátor zhasne, znamená to, že se povrch natolik ochladil, že se jej můžete bez nebezpečí dotknout. Z bezpečnostních důvodů zůstane při přerušení proudu ukazatel zbytkového tepla v paměti a po opětovném zapnutí el. proudu znovu svítí až do doby než vyprší vypočítaný čas z předchozí činnosti. Tím zůstane varné pole chladné, přestože na indikátoru ještě pořád svítí H, jestliže bylo napětí na delší dobu přerušeno. Může se také stát, že přerušení netrvalo dlouho a varné pole je ještě horké a proto buďte opatrní. Vypnutí celé varné desky Celou varnou desku vypnete dotykem senzoru hlavního vypínače. Ohlásí se zvukový signál a všechny indikátory zhasnou, kromě varných ploten, které jsou ještě horké a na indikátorech svítí H jako ukazatel zbytkového tepla. Jestliže jsou na všech varných plotnách vybrané stupně 0, nebo se to dosáhne vypršením nastaveného času, potom se celá varná deska po 10 vteřinách vypne a aktivuje se ukazatel zbytkového tepla H. 10 _cs.indd :51:03

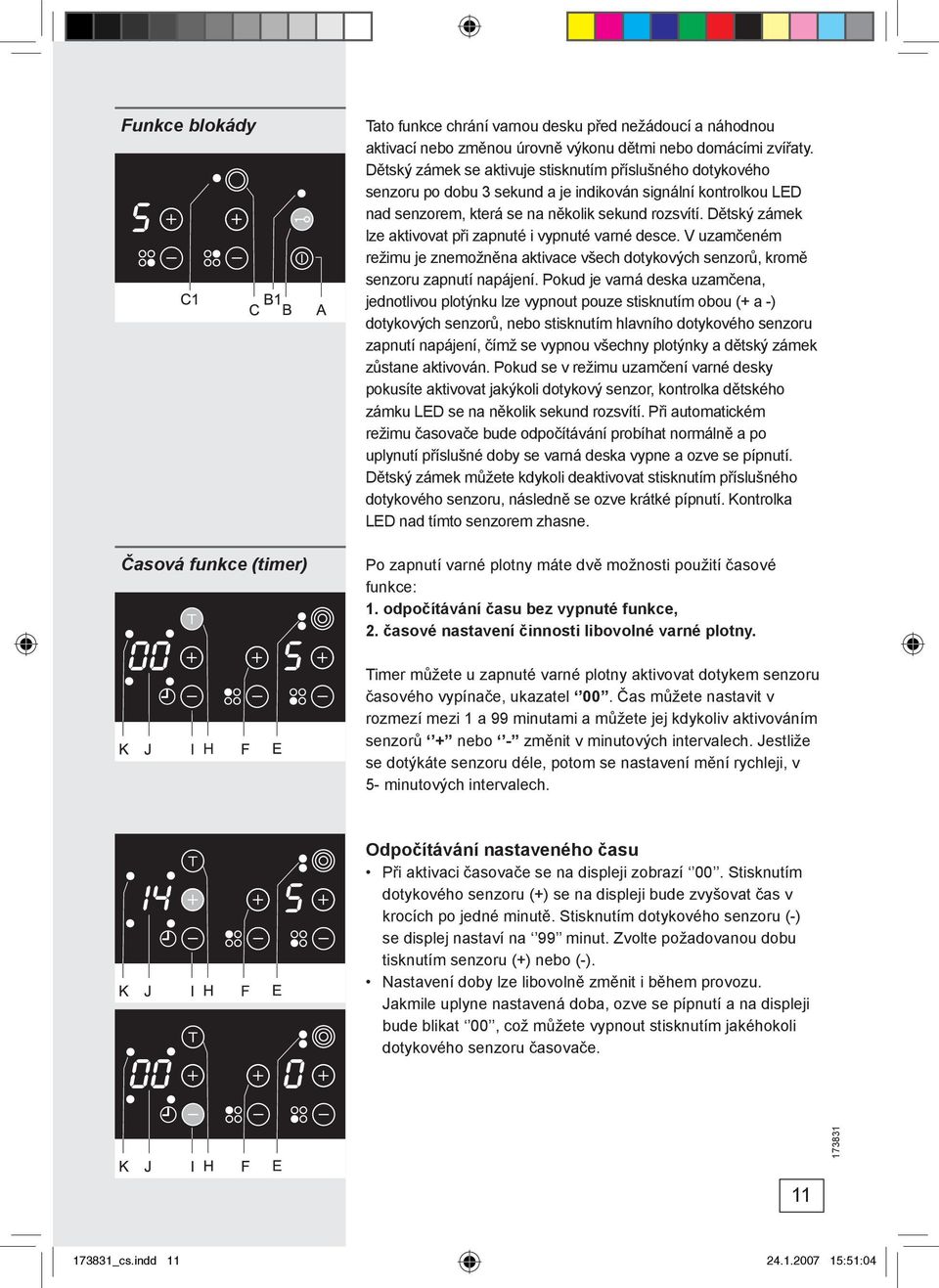

10 Funkce blokády Časová funkce (timer) Tato funkce chrání varnou desku před nežádoucí a náhodnou aktivací nebo změnou úrovně výkonu dětmi nebo domácími zvířaty. Dětský zámek se aktivuje stisknutím příslušného dotykového senzoru po dobu 3 sekund a je indikován signální kontrolkou LED nad senzorem, která se na několik sekund rozsvítí. Dětský zámek lze aktivovat při zapnuté i vypnuté varné desce. V uzamčeném režimu je znemožněna aktivace všech dotykových senzorů, kromě senzoru zapnutí napájení. Pokud je varná deska uzamčena, jednotlivou plotýnku lze vypnout pouze stisknutím obou (+ a -) dotykových senzorů, nebo stisknutím hlavního dotykového senzoru zapnutí napájení, čímž se vypnou všechny plotýnky a dětský zámek zůstane aktivován. Pokud se v režimu uzamčení varné desky pokusíte aktivovat jakýkoli dotykový senzor, kontrolka dětského zámku LED se na několik sekund rozsvítí. Při automatickém režimu časovače bude odpočítávání probíhat normálně a po uplynutí příslušné doby se varná deska vypne a ozve se pípnutí. Dětský zámek můžete kdykoli deaktivovat stisknutím příslušného dotykového senzoru, následně se ozve krátké pípnutí. Kontrolka LED nad tímto senzorem zhasne. Po zapnutí varné plotny máte dvě možnosti použití časové funkce: 1. odpočítávání času bez vypnuté funkce, 2. časové nastavení činnosti libovolné varné plotny. Timer můžete u zapnuté varné plotny aktivovat dotykem senzoru časového vypínače, ukazatel 00. Čas můžete nastavit v rozmezí mezi 1 a 99 minutami a můžete jej kdykoliv aktivováním senzorů + nebo - změnit v minutových intervalech. Jestliže se dotýkáte senzoru déle, potom se nastavení mění rychleji, v 5- minutových intervalech. Odpočítávání nastaveného času Při aktivaci časovače se na displeji zobrazí 00. Stisknutím dotykového senzoru (+) se na displeji bude zvyšovat čas v krocích po jedné minutě. Stisknutím dotykového senzoru (-) se displej nastaví na 99 minut. Zvolte požadovanou dobu tisknutím senzoru (+) nebo (-). Nastavení doby lze libovolně změnit i během provozu. Jakmile uplyne nastavená doba, ozve se pípnutí a na displeji bude blikat 00, což můžete vypnout stisknutím jakéhokoli dotykového senzoru časovače. 11 _cs.indd :51:04

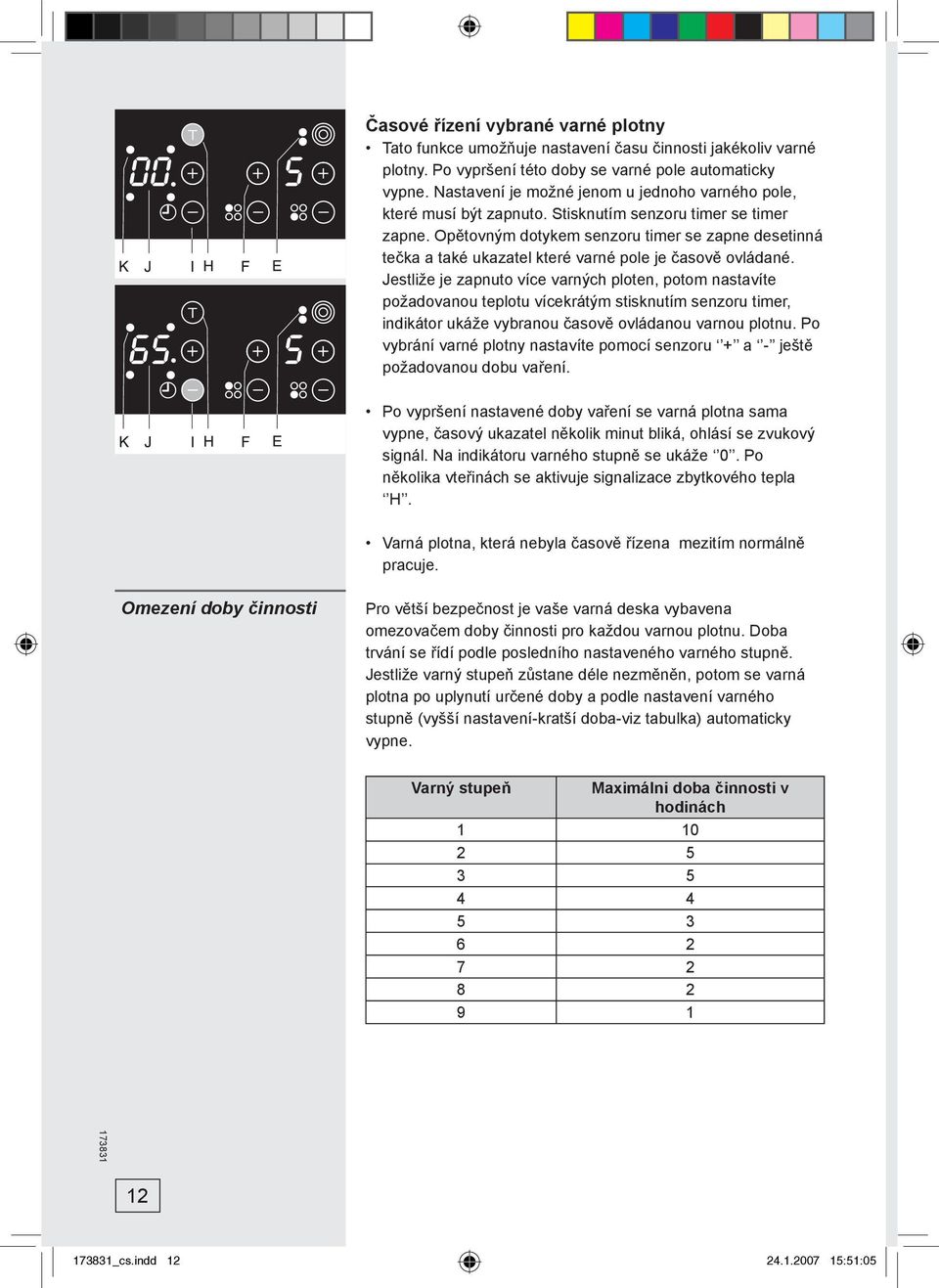

11 Časové řízení vybrané varné plotny Tato funkce umožňuje nastavení času činnosti jakékoliv varné plotny. Po vypršení této doby se varné pole automaticky vypne. Nastavení je možné jenom u jednoho varného pole, které musí být zapnuto. Stisknutím senzoru timer se timer zapne. Opětovným dotykem senzoru timer se zapne desetinná tečka a také ukazatel které varné pole je časově ovládané. Jestliže je zapnuto více varných ploten, potom nastavíte požadovanou teplotu vícekrátým stisknutím senzoru timer, indikátor ukáže vybranou časově ovládanou varnou plotnu. Po vybrání varné plotny nastavíte pomocí senzoru + a - ještě požadovanou dobu vaření. Po vypršení nastavené doby vaření se varná plotna sama vypne, časový ukazatel několik minut bliká, ohlásí se zvukový signál. Na indikátoru varného stupně se ukáže 0. Po několika vteřinách se aktivuje signalizace zbytkového tepla H. Varná plotna, která nebyla časově řízena mezitím normálně pracuje. Omezení doby činnosti Pro větší bezpečnost je vaše varná deska vybavena omezovačem doby činnosti pro každou varnou plotnu. Doba trvání se řídí podle posledního nastaveného varného stupně. Jestliže varný stupeň zůstane déle nezměněn, potom se varná plotna po uplynutí určené doby a podle nastavení varného stupně (vyšší nastavení-kratší doba-viz tabulka) automaticky vypne. Varný stupeň Maximálni doba činnosti v hodinách _cs.indd :51:05

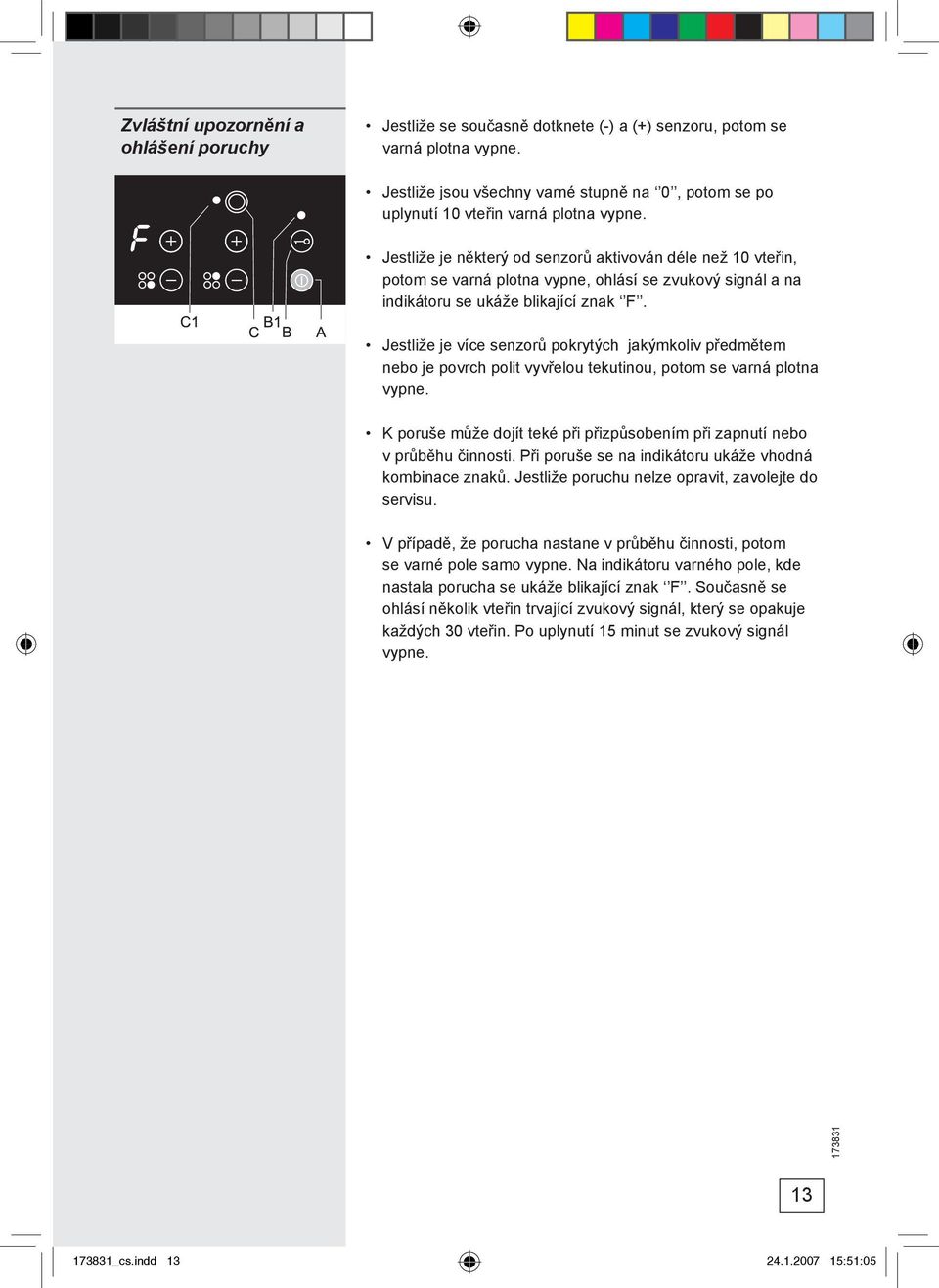

12 Zvláštní upozornění a ohlášení poruchy Jestliže se současně dotknete (-) a (+) senzoru, potom se varná plotna vypne. Jestliže jsou všechny varné stupně na 0, potom se po uplynutí 10 vteřin varná plotna vypne. Jestliže je některý od senzorů aktivován déle než 10 vteřin, potom se varná plotna vypne, ohlásí se zvukový signál a na indikátoru se ukáže blikající znak F. Jestliže je více senzorů pokrytých jakýmkoliv předmětem nebo je povrch polit vyvřelou tekutinou, potom se varná plotna vypne. K poruše může dojít teké při přizpůsobením při zapnutí nebo v průběhu činnosti. Při poruše se na indikátoru ukáže vhodná kombinace znaků. Jestliže poruchu nelze opravit, zavolejte do servisu. V případě, že porucha nastane v průběhu činnosti, potom se varné pole samo vypne. Na indikátoru varného pole, kde nastala porucha se ukáže blikající znak F. Současně se ohlásí několik vteřin trvající zvukový signál, který se opakuje každých 30 vteřin. Po uplynutí 15 minut se zvukový signál vypne. 13 _cs.indd :51:05

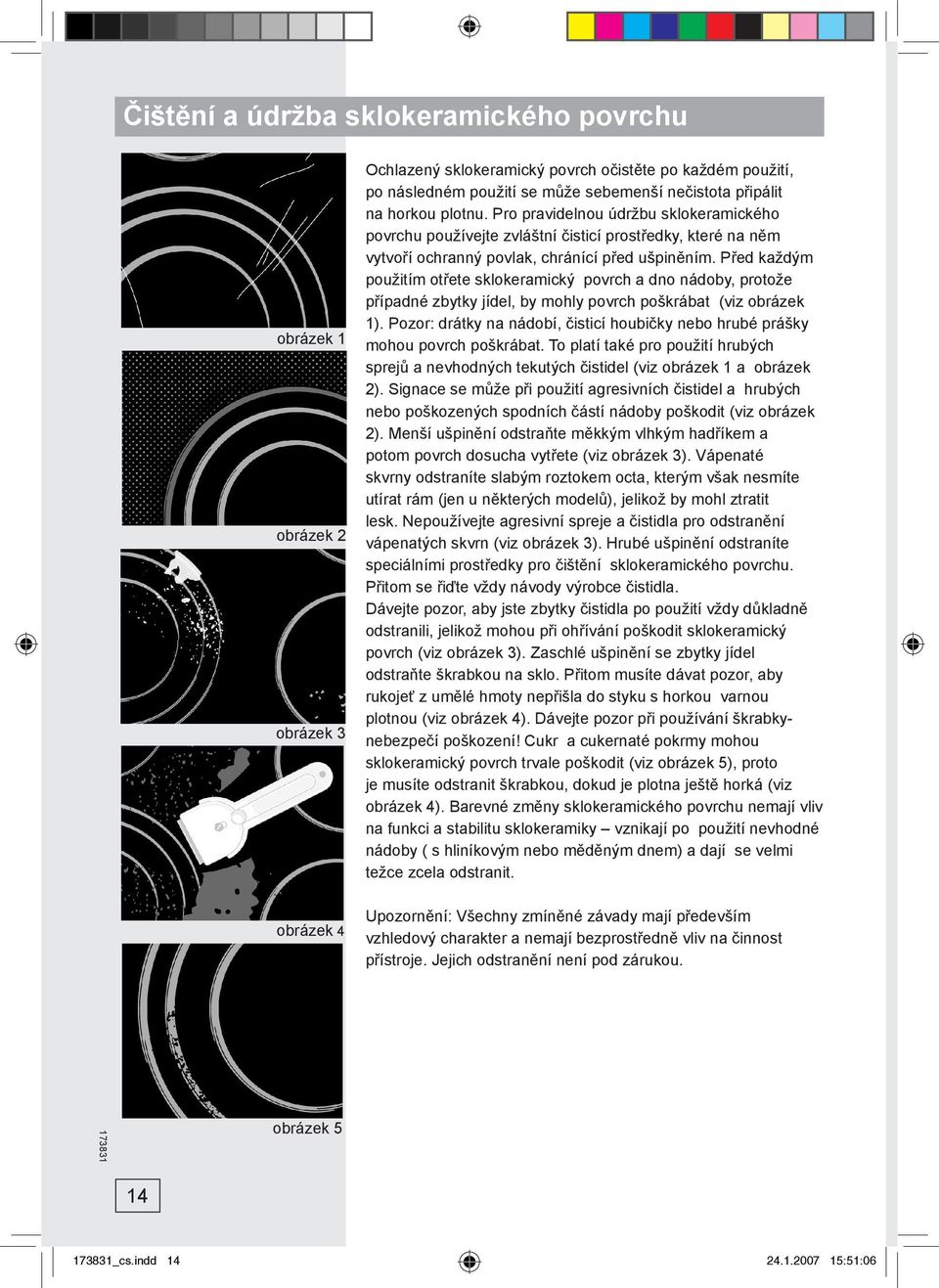

13 Čištění a údržba sklokeramického povrchu obrázek 1 obrázek 2 obrázek 3 Ochlazený sklokeramický povrch očistěte po každém použití, po následném použití se může sebemenší nečistota připálit na horkou plotnu. Pro pravidelnou údržbu sklokeramického povrchu používejte zvláštní čisticí prostředky, které na něm vytvoří ochranný povlak, chránící před ušpiněním. Před každým použitím otřete sklokeramický povrch a dno nádoby, protože případné zbytky jídel, by mohly povrch poškrábat (viz obrázek 1). Pozor: drátky na nádobí, čisticí houbičky nebo hrubé prášky mohou povrch poškrábat. To platí také pro použití hrubých sprejů a nevhodných tekutých čistidel (viz obrázek 1 a obrázek 2). Signace se může při použití agresivních čistidel a hrubých nebo poškozených spodních částí nádoby poškodit (viz obrázek 2). Menší ušpinění odstraňte měkkým vlhkým hadříkem a potom povrch dosucha vytřete (viz obrázek 3). Vápenaté skvrny odstraníte slabým roztokem octa, kterým však nesmíte utírat rám (jen u některých modelů), jelikož by mohl ztratit lesk. Nepoužívejte agresivní spreje a čistidla pro odstranění vápenatých skvrn (viz obrázek 3). Hrubé ušpinění odstraníte speciálními prostředky pro čištění sklokeramického povrchu. Přitom se řiďte vždy návody výrobce čistidla. Dávejte pozor, aby jste zbytky čistidla po použití vždy důkladně odstranili, jelikož mohou při ohřívání poškodit sklokeramický povrch (viz obrázek 3). Zaschlé ušpinění se zbytky jídel odstraňte škrabkou na sklo. Přitom musíte dávat pozor, aby rukojeť z umělé hmoty nepřišla do styku s horkou varnou plotnou (viz obrázek 4). Dávejte pozor při používání škrabkynebezpečí poškození! Cukr a cukernaté pokrmy mohou sklokeramický povrch trvale poškodit (viz obrázek 5), proto je musíte odstranit škrabkou, dokud je plotna ještě horká (viz obrázek 4). Barevné změny sklokeramického povrchu nemají vliv na funkci a stabilitu sklokeramiky vznikají po použití nevhodné nádoby ( s hliníkovým nebo měděným dnem) a dají se velmi težce zcela odstranit. obrázek 4 Upozornění: Všechny zmíněné závady mají především vzhledový charakter a nemají bezprostředně vliv na činnost přístroje. Jejich odstranění není pod zárukou. obrázek 5 14 _cs.indd :51:06

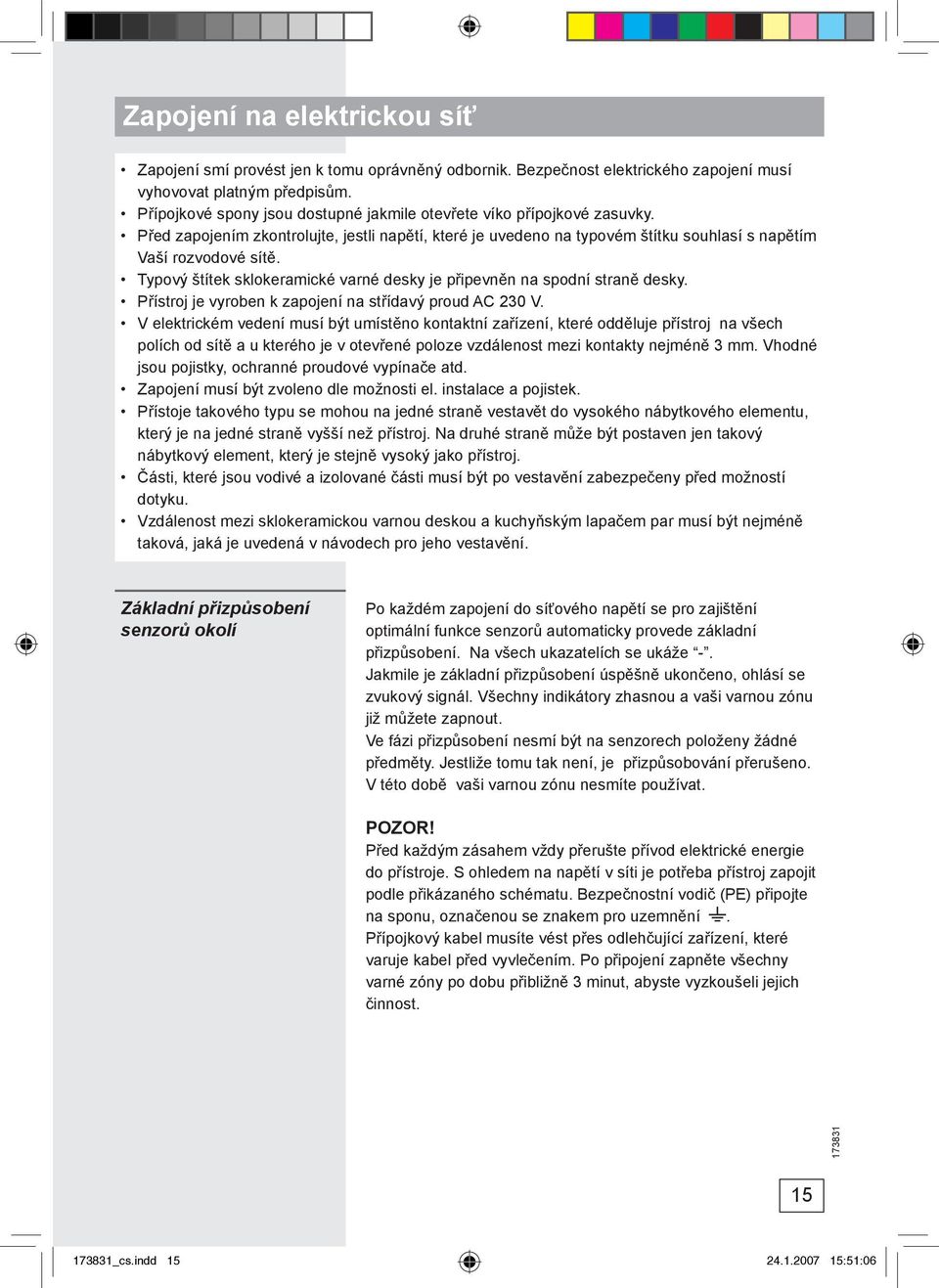

14 Zapojení na elektrickou síť Zapojení smí provést jen k tomu oprávněný odbornik. Bezpečnost elektrického zapojení musí vyhovovat platným předpisům. Přípojkové spony jsou dostupné jakmile otevřete víko přípojkové zasuvky. Před zapojením zkontrolujte, jestli napětí, které je uvedeno na typovém štítku souhlasí s napětím Vaší rozvodové sítě. Typový štítek sklokeramické varné desky je připevněn na spodní straně desky. Přístroj je vyroben k zapojení na střídavý proud AC 230 V. V elektrickém vedení musí být umístěno kontaktní zařízení, které odděluje přístroj na všech polích od sítě a u kterého je v otevřené poloze vzdálenost mezi kontakty nejméně 3 mm. Vhodné jsou pojistky, ochranné proudové vypínače atd. Zapojení musí být zvoleno dle možnosti el. instalace a pojistek. Přístoje takového typu se mohou na jedné straně vestavět do vysokého nábytkového elementu, který je na jedné straně vyšší než přístroj. Na druhé straně může být postaven jen takový nábytkový element, který je stejně vysoký jako přístroj. Části, které jsou vodivé a izolované části musí být po vestavění zabezpečeny před možností dotyku. Vzdálenost mezi sklokeramickou varnou deskou a kuchyňským lapačem par musí být nejméně taková, jaká je uvedená v návodech pro jeho vestavění. Základní přizpůsobení senzorů okolí Po každém zapojení do síťového napětí se pro zajištění optimální funkce senzorů automaticky provede základní přizpůsobení. Na všech ukazatelích se ukáže -. Jakmile je základní přizpůsobení úspěšně ukončeno, ohlásí se zvukový signál. Všechny indikátory zhasnou a vaši varnou zónu již můžete zapnout. Ve fázi přizpůsobení nesmí být na senzorech položeny žádné předměty. Jestliže tomu tak není, je přizpůsobování přerušeno. V této době vaši varnou zónu nesmíte používat. POZOR! Před každým zásahem vždy přerušte přívod elektrické energie do přístroje. S ohledem na napětí v síti je potřeba přístroj zapojit podle přikázaného schématu. Bezpečnostní vodič (PE) připojte na sponu, označenou se znakem pro uzemnění. Přípojkový kabel musíte vést přes odlehčující zařízení, které varuje kabel před vyvlečením. Po připojení zapněte všechny varné zóny po dobu přibližně 3 minut, abyste vyzkoušeli jejich činnost. 15 _cs.indd :51:06

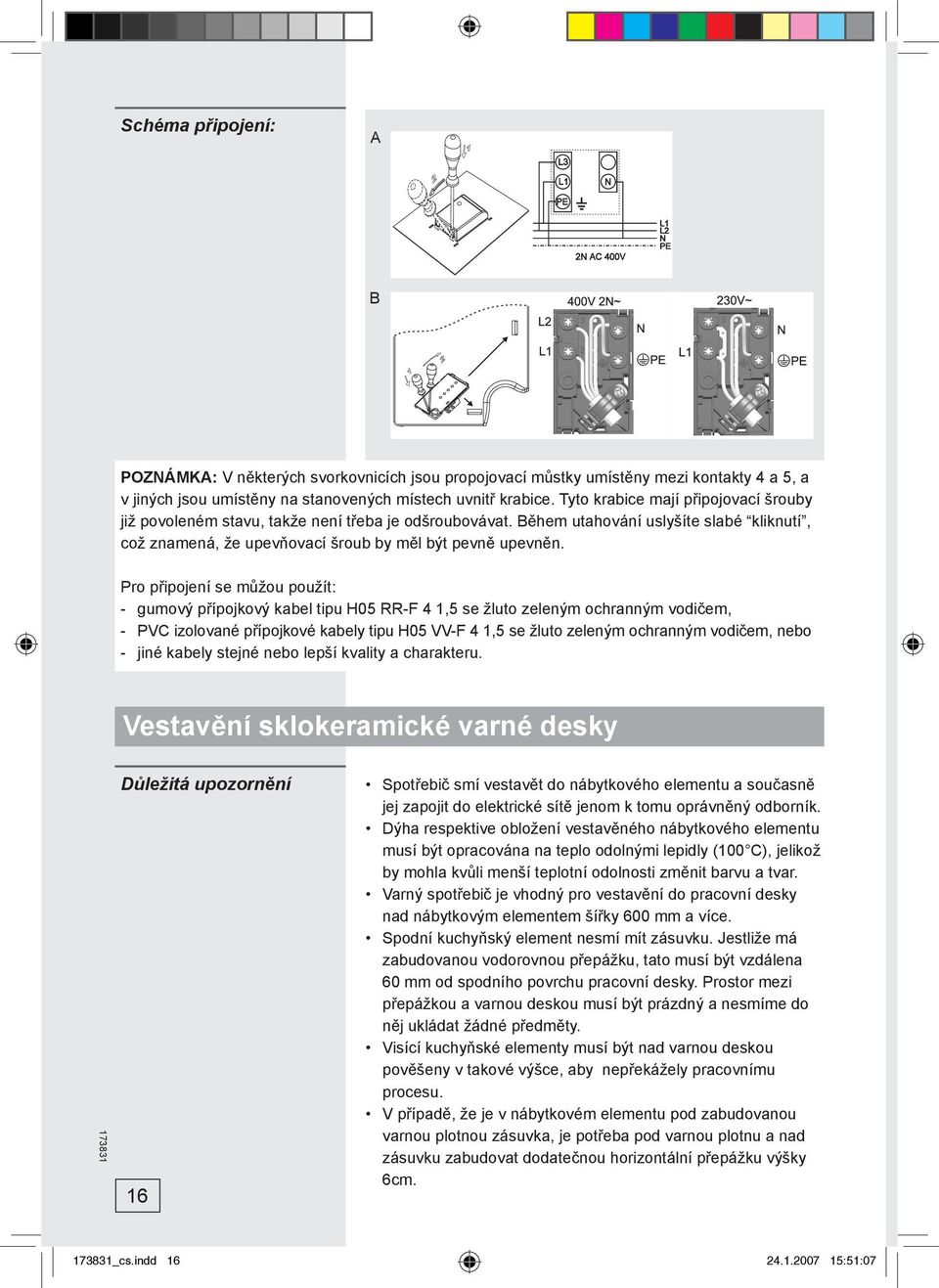

15 Schéma připojení: A B POZNÁMKA: V některých svorkovnicích jsou propojovací můstky umístěny mezi kontakty 4 a 5, a v jiných jsou umístěny na stanovených místech uvnitř krabice. Tyto krabice mají připojovací šrouby již povoleném stavu, takže není třeba je odšroubovávat. Během utahování uslyšíte slabé kliknutí, což znamená, že upevňovací šroub by měl být pevně upevněn. Pro připojení se můžou použít: - gumový přípojkový kabel tipu H05 RR-F 4 1,5 se žluto zeleným ochranným vodičem, - PVC izolované přípojkové kabely tipu H05 VV-F 4 1,5 se žluto zeleným ochranným vodičem, nebo - jiné kabely stejné nebo lepší kvality a charakteru. Vestavění sklokeramické varné desky Důležitá upozornění 16 Spotřebič smí vestavět do nábytkového elementu a současně jej zapojit do elektrické sítě jenom k tomu oprávněný odborník. Dýha respektive obložení vestavěného nábytkového elementu musí být opracována na teplo odolnými lepidly (100 C), jelikož by mohla kvůli menší teplotní odolnosti změnit barvu a tvar. Varný spotřebič je vhodný pro vestavění do pracovní desky nad nábytkovým elementem šířky 600 mm a více. Spodní kuchyňský element nesmí mít zásuvku. Jestliže má zabudovanou vodorovnou přepážku, tato musí být vzdálena 60 mm od spodního povrchu pracovní desky. Prostor mezi přepážkou a varnou deskou musí být prázdný a nesmíme do něj ukládat žádné předměty. Visící kuchyňské elementy musí být nad varnou deskou pověšeny v takové výšce, aby nepřekážely pracovnímu procesu. V případě, že je v nábytkovém elementu pod zabudovanou varnou plotnou zásuvka, je potřeba pod varnou plotnu a nad zásuvku zabudovat dodatečnou horizontální přepážku výšky 6cm. _cs.indd :51:07

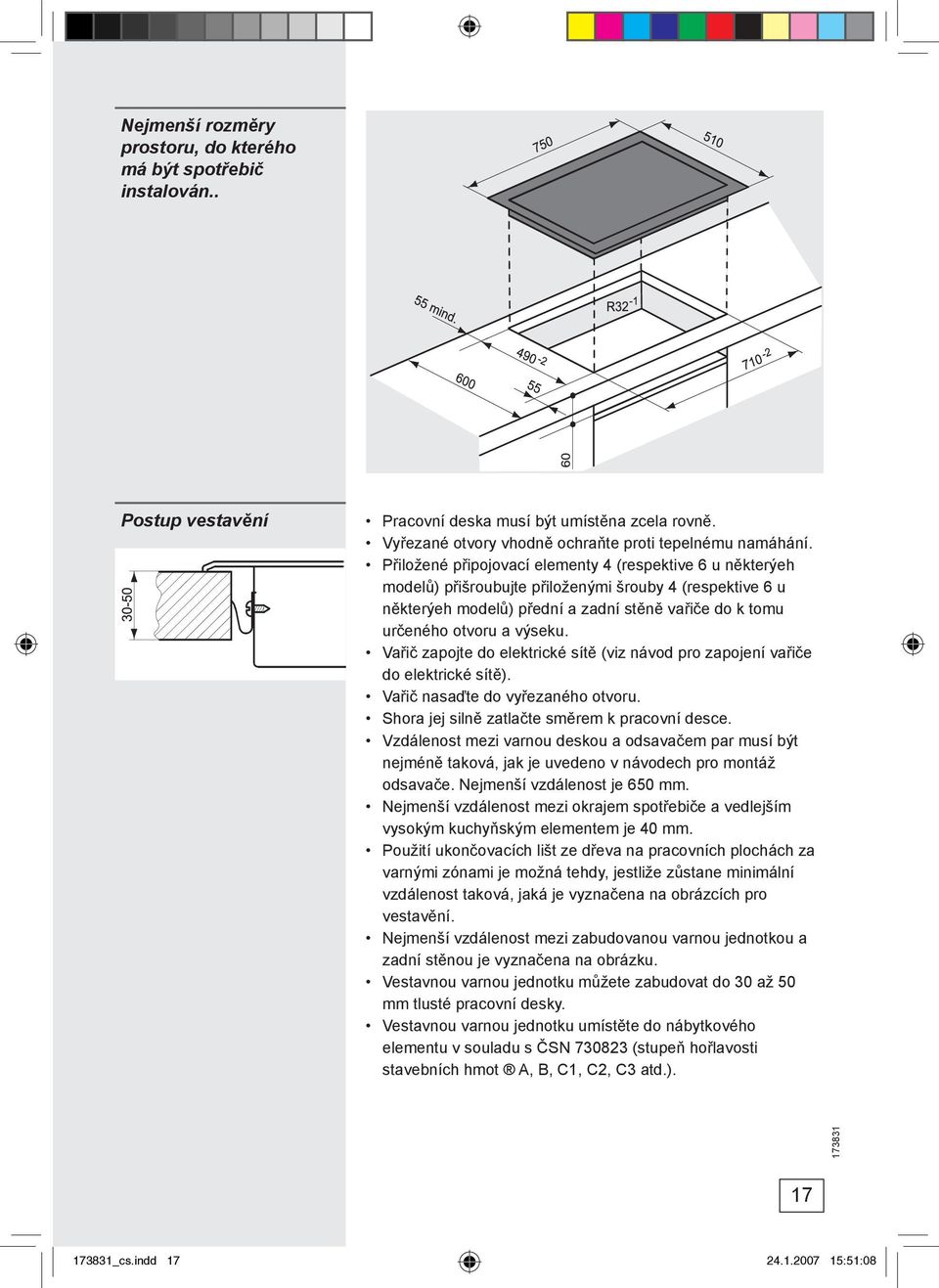

16 Nejmenší rozměry prostoru, do kterého má být spotřebič instalován.. Postup vestavění Pracovní deska musí být umístěna zcela rovně. Vyřezané otvory vhodně ochraňte proti tepelnému namáhání. Přiložené připojovací elementy 4 (respektive 6 u některýeh modelů) přišroubujte přiloženými šrouby 4 (respektive 6 u některýeh modelů) přední a zadní stěně vařiče do k tomu určeného otvoru a výseku. Vařič zapojte do elektrické sítě (viz návod pro zapojení vařiče do elektrické sítě). Vařič nasaďte do vyřezaného otvoru. Shora jej silně zatlačte směrem k pracovní desce. Vzdálenost mezi varnou deskou a odsavačem par musí být nejméně taková, jak je uvedeno v návodech pro montáž odsavače. Nejmenší vzdálenost je 650 mm. Nejmenší vzdálenost mezi okrajem spotřebiče a vedlejším vysokým kuchyňským elementem je 40 mm. Použití ukončovacích lišt ze dřeva na pracovních plochách za varnými zónami je možná tehdy, jestliže zůstane minimální vzdálenost taková, jaká je vyznačena na obrázcích pro vestavění. Nejmenší vzdálenost mezi zabudovanou varnou jednotkou a zadní stěnou je vyznačena na obrázku. Vestavnou varnou jednotku můžete zabudovat do 30 až 50 mm tlusté pracovní desky. Vestavnou varnou jednotku umístěte do nábytkového elementu v souladu s ČSN (stupeň hořlavosti stavebních hmot A, B, C1, C2, C3 atd.). 17 _cs.indd :51:08

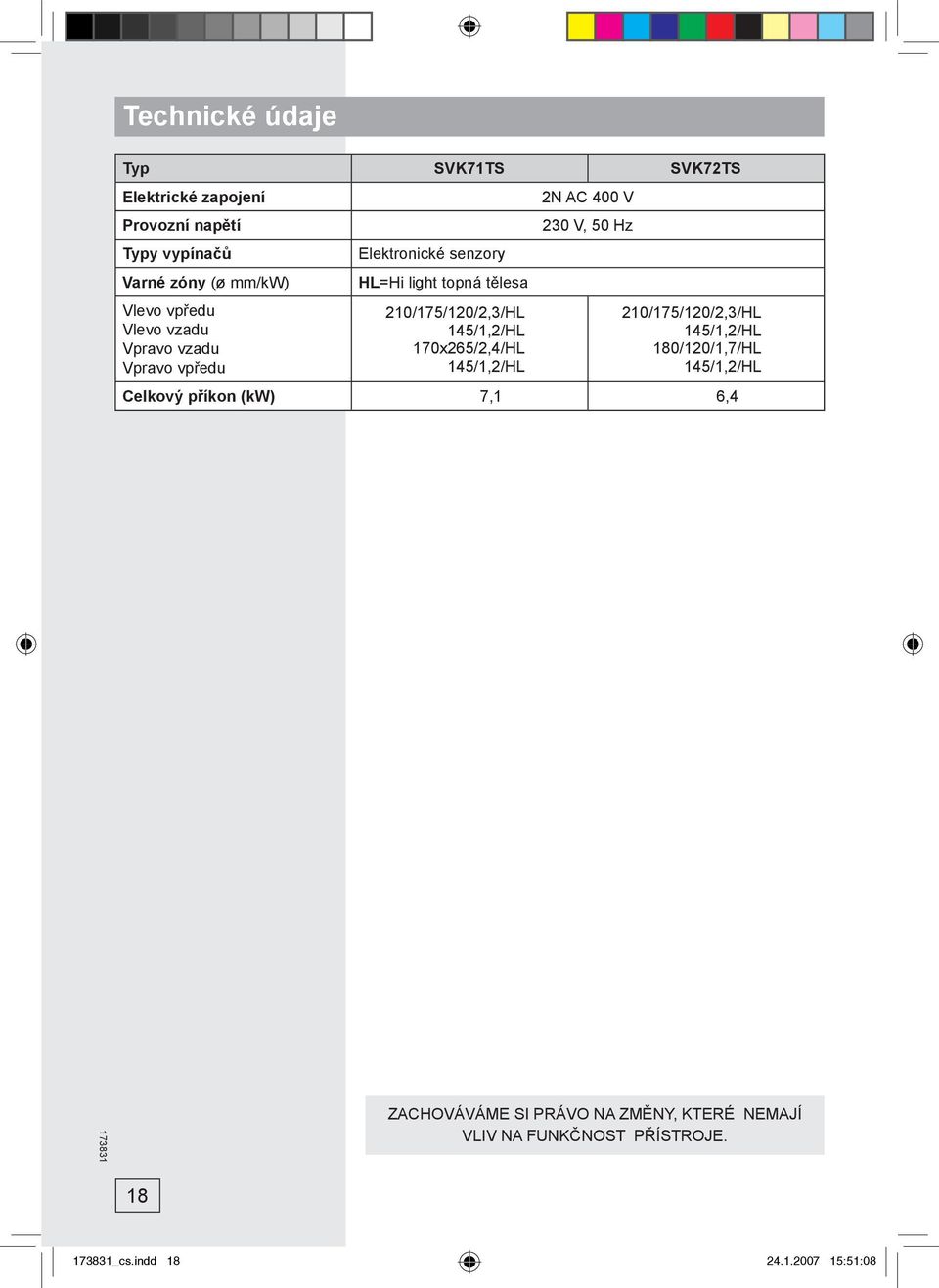

17 Technické údaje Typ SVK71TS SVK72TS Elektrické zapojení Provozní napětí Typy vypínačů Varné zóny (ø mm/kw) Vlevo vpředu Vlevo vzadu Vpravo vzadu Vpravo vpředu Elektronické senzory HL=Hi light topná tělesa 210/175/120/2,3/HL 145/1,2/HL 170x265/2,4/HL 145/1,2/HL 2N AC 400 V 230 V, 50 Hz 210/175/120/2,3/HL 145/1,2/HL 180/120/1,7/HL 145/1,2/HL Celkový příkon (kw) 7,1 6,4 ZACHOVÁVÁME SI PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ VLIV NA FUNKČNOST PŘÍSTROJE. 18 _cs.indd :51:08
