Sklokeramický vařič k vestavění

Transkript

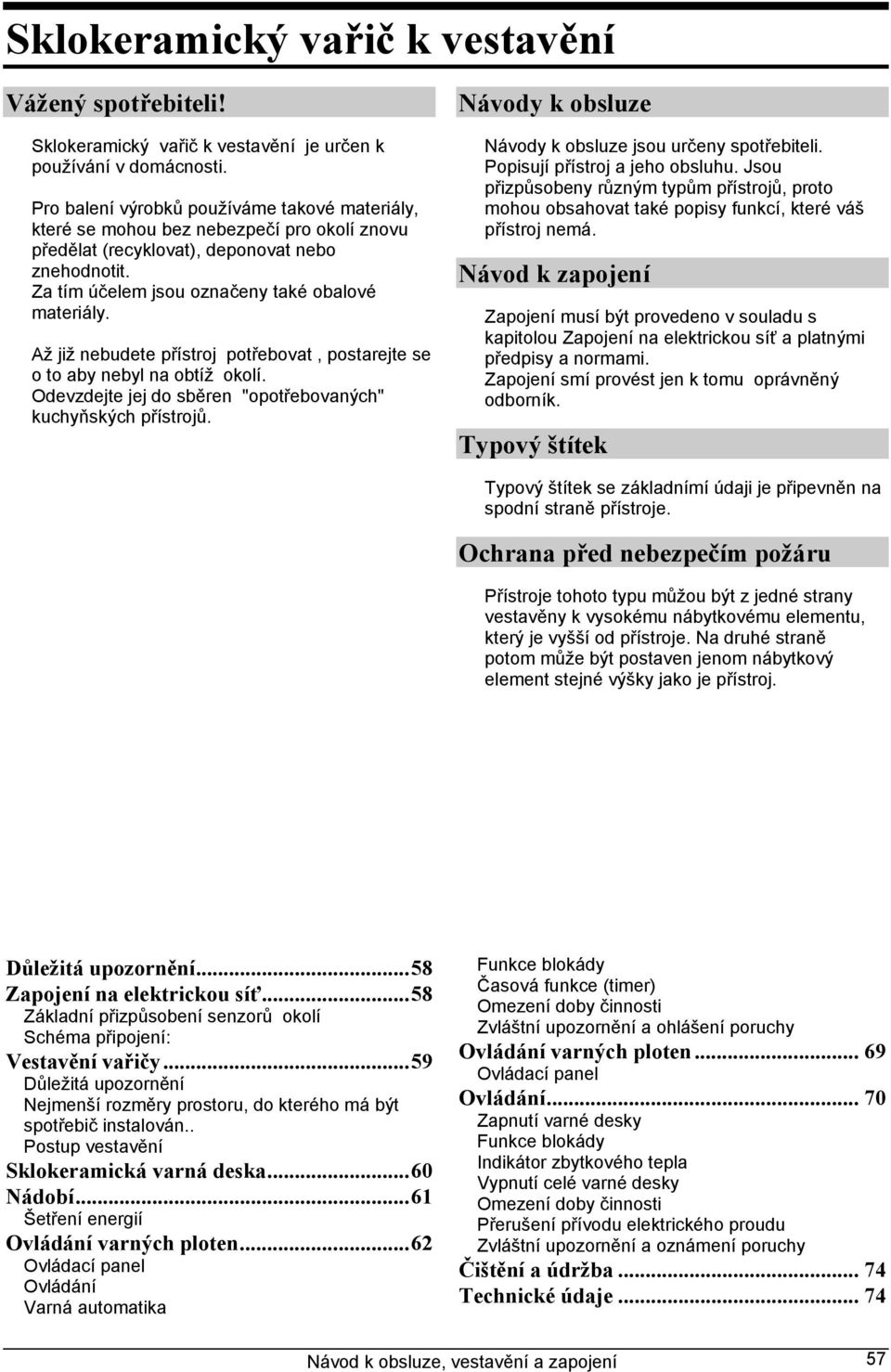

1 Sklokeramický vařič k vestavění Vážený spotřebiteli! Sklokeramický vařič k vestavění je určen k používání v domácnosti. Pro balení výrobků používáme takové materiály, které se mohou bez nebezpečí pro okolí znovu předělat (recyklovat), deponovat nebo znehodnotit. Za tím účelem jsou označeny také obalové materiály. Až již nebudete přístroj potřebovat, postarejte se o to aby nebyl na obtíž okolí. Odevzdejte jej do sběren "opotřebovaných" kuchyňských přístrojů. Návody k obsluze Návody k obsluze jsou určeny spotřebiteli. Popisují přístroj a jeho obsluhu. Jsou přizpůsobeny různým typům přístrojů, proto mohou obsahovat také popisy funkcí, které váš přístroj nemá. Návod k zapojení Zapojení musí být provedeno v souladu s kapitolou Zapojení na elektrickou síť a platnými předpisy a normami. Zapojení smí provést jen k tomu oprávněný odborník. Typový štítek Typový štítek se základnímí údaji je připevněn na spodní straně přístroje. Ochrana před nebezpečím požáru Přístroje tohoto typu můžou být z jedné strany vestavěny k vysokému nábytkovému elementu, který je vyšší od přístroje. Na druhé straně potom může být postaven jenom nábytkový element stejné výšky jako je přístroj. Důležitá upozornění...58 Zapojení na elektrickou síť...58 Základní přizpůsobení senzorů okolí Schéma připojení: Vestavění vařičy...59 Důležitá upozornění Nejmenší rozměry prostoru, do kterého má být spotřebič instalován.. Postup vestavění Sklokeramická varná deska...60 Nádobí...61 Šetření energií Ovládání varných ploten...62 Ovládací panel Ovládání Varná automatika Funkce blokády Časová funkce (timer) Omezení doby činnosti Zvláštní upozornění a ohlášení poruchy Ovládání varných ploten Ovládací panel Ovládání Zapnutí varné desky Funkce blokády Indikátor zbytkového tepla Vypnutí celé varné desky Omezení doby činnosti Přerušení přívodu elektrického proudu Zvláštní upozornění a oznámení poruchy Čištění a údržba Technické údaje Návod k obsluze, vestavění a zapojení 57

2 Důležitá upozornění Přístroj smí vestavět do nábytkového elementu a současně jej zapojit do elektrické sítě jenom k tomu oprávněný odborník. Jednotlivé části přístroje se mezi použitím zahřejí ( okolí varných zón). Postarejte se o to, aby se děti nazadržovali v blízkosti přístroje a současně je upozorněte na nebezpečí spálenin. Přehřátý tuk se může rychle zapálit. Proto při přípravě jídel na tuku nebo na oleji ( například pommes frites- hranolky) jednejte vždy opatrně a přípravu jídel stále kontrolujte. Varné zóny nesmí hořet na prázdno, bez nádoby. Nepoužívejte přístroje pro ohřívání místnosti. Sklokeramickou varnou desku nepoužívejte jako pracovní desku. S ostrými předměty můžete způsobit odřeniny. Na horkých varných zónách není dovolena příprava jídel v hliníkových nádobách nebo v nádobách z umělých hmot. Na sklokeramickou varnou desku nepokládejte žádné předměty z umělých hmot nebo z aluminiové fólie. Jestliže máte v blízkosti přístroje do zástrčky zapojen jiný elektrický přístroj, dávejte pozor, aby elektrická šnůra neprišla do styku s horkými varnými zónami. Neuschovávejte pod přístrojem předměty, které reagují na teplo, například čistidla, spreje atd. Nepoužívejte prasklou nebo zlomenou sklokeramickou desku. Jestliže se ukáže jakákoliv viditelná prasklina, ihned přerušte přívod elektrické energie do přístroje. Při poruše ihned vypněte přívod elektrické energie do přístroje a zavolejte servisní službu. Zapojení na elektrickou síť Zapojení smí provést jen k tomu oprávněný odbornik. Bezpečnost elektrického zapojení musí vyhovovat platným předpisům. Přípojkové spony jsou dostupné jakmile otevřete víko přípojkové zasuvky. Před zapojením zkontrolujte, jestli napětí, které je uvedeno na typovém štítku souhlasí s napětím Vaší rozvodové sítě. Typový štítek sklokeramické varné desky je připevněn na spodní straně desky. Přístroj je vyroben k zapojení na střídavý proud AC 230 V. V elektrickém vedení musí být umístěno kontaktní zařízení, které odděluje přístroj na všech polích od sítě a u kterého je v otevřené poloze vzdálenost mezi kontakty nejméně 3 mm. Vhodné jsou pojistky, ochranné proudové vypínače atd. Zapojení musí být zvoleno dle možnosti el. instalace a pojistek. Přístoje takového typu se mohou na jedné straně vestavět do vysokého nábytkového elementu, který je na jedné straně vyšší než přístroj. Na druhé straně může být postaven jen takový nábytkový element, který je stejně vysoký jako přístroj. Části, které jsou vodivé a izolované části musí být po vestavění zabezpečeny před možností dotyku. Vzdálenost mezi sklokeramickou varnou deskou a kuchyňským lapačem par musí být nejméně taková, jaká je uvedená v návodech pro jeho vestavění. Základní přizpůsobení senzorů okolí Po každém zapojení do síťového napětí se pro zajištění optimální funkce senzorů automaticky provede základní přizpůsobení. Na všech ukazatelích se ukáže "-". Jakmile je základní přizpůsobení úspěšně ukončeno, ohlásí se zvukový signál. Všechny indikátory zhasnou a vaši varnou zónu již můžete zapnout. Ve fázi přizpůsobení nesmí být na senzorech položeny žádné předměty. Jestliže tomu tak není, je přizpůsobování přerušeno. V této době vaši varnou zónu nesmíte používat. POZOR! Před každým zásahem vždy přerušte přívod elektrické energie do přístroje. S ohledem na napětí v síti je potřeba přístroj zapojit podle přikázaného schématu. Bezpečnostní vodič (PE) připojte na sponu, označenou se znakem pro uzemnění. Přípojkový kabel musíte vést přes odlehčující zařízení, které varuje kabel před vyvlečením. Po připojení zapněte všechny varné zóny po dobu přibližně 3 minut, abyste vyzkoušeli jejich činnost. 58 Návod k obsluze, vestavění a zapojení

3 Schéma připojení: Pro připojení se můžou použít: gumový přípojkový kabel tipu H05 RR-F 4 1,5 se žluto zeleným ochranným vodičem, PVC izolované přípojkové kabely tipu H05 VV-F 4 1,5 se žluto zeleným ochranným vodičem, nebo jiné kabely stejné nebo lepší kvality a charakteru. Vestavění vařičy Důležitá upozornění Spotřebič smí vestavět do nábytkového elementu a současně jej zapojit do elektrické sítě jenom k tomu oprávněný odborník. Dýha respektive obložení vestavěného nábytkového elementu musí být opracována na teplo odolnými lepidly (100 C), jelikož by mohla kvůli menší teplotní odolnosti změnit barvu a tvar. Varný spotřebič je vhodný pro vestavění do pracovní desky nad nábytkovým elementem šířky 600 mm a více. Nejmenší rozměry prostoru, do kterého má být spotřebič instalován.. Postup vestavění Pracovní deska musí být umístěna zcela rovně. Vyřezané otvory vhodně ochraňte proti tepelnému namáhání. Spodní kuchyňský element nesmí mít zásuvku. Jestliže má zabudovanou vodorovnou přepážku, tato musí být vzdálena 15 cm od spodního povrchu pracovní desky. Prostor mezi přepážkou a varnou deskou musí být prázdný a nesmíme do něj ukládat žádné předměty. Visící kuchyňské elementy musí být nad varnou deskou pověšeny v takové výšce, aby nepřekážely pracovnímu procesu. Přiložené připojovací elementy 4 (respektive 6 u některýeh modelů) přišroubujte přiloženými šrouby 4 (respektive 6 u některýeh modelů) přední a zadní stěně vařiče do k tomu určeného otvoru a výseku. Vařič zapojte do elektrické sítě (viz návod pro zapojení vařiče do elektrické sítě). Vařič nasaďte do vyřezaného otvoru. Shora jej silně zatlačte směrem k pracovní desce. Vzdálenost mezi varnou deskou a odsavačem par musí být nejméně taková, jak je uvedeno v návodech pro montáž odsavače. Nejmenší vzdálenost je 650 mm. Nejmenší vzdálenost mezi okrajem spotřebiče a vedlejším vysokým kuchyňským elementem je 40 mm. Použití ukončovacích lišt ze dřeva na pracovních plochách za varnými zónami je možná tehdy, jestliže zůstane minimální vzdálenost taková, jaká je vyznačena na obrázcích pro vestavění. Nejmenší vzdálenost mezi zabudovanou varnou jednotkou a zadní stěnou je vyznačena na obrázku. Vestavnou varnou jednotku můžete zabudovat do 30 až 50 mm tlusté pracovní desky. Vestavnou varnou jednotku umístěte do nábytkového elementu v souladu s ČSN (stupeň hořlavosti stavebních hmot A, B, C 1, C 2, C 3 atd.). Návod k obsluze, vestavění a zapojení 59

4 Sklokeramická varná deska Sklokeramická varná deska má vestavěné 4 varné zóny. Povrch desky je rovný, bez okraje, kde by se mohla nabírat nečistota. Nádobu můžete bez potíží posunovat po desce. Varná zóna dosáhne rychle nastavený výkon neboli teplotu ohřevu, ale okolí varných zón zůstává studené. Deska je odolná na změny teploty. Deska je odolná také na údery. Nádobu můžete postavit na desku, aniž byste ji poškodili. Nepoužívejte sklokeramickou varnou desku jako pracovní plochu. S ostrými předměty můžete způsobit poškrábání varné desky. Na horkých varných zónách není dovolena příprava potravin v aluminiových nádobách nebo v nádobách z umělých hmot. Na sklokeramickou varnou desku nepokládejte žádné předměty z umělých hmot nebo aluminiovou fólii. Kávu nevařte v konvičce, která se nahoru zužuje, neboť je dno nádoby příliš malé a může se tím poškodit sklokeramický povrch. DŮLEŽITÉ! Nepoužívejte prasklou nebo zlomenou sklokeramickou varnou desku. Předmět s ostrým krajem, který spadne na desku, může způsobit zlomení desky. Následky jsou viditelné buď okamžitě, nebo teprve po delší době. Jestliže se ukáže jakákoliv viditelná puklina, vypněte ihned přívod elektrické energie do přístroje. Pokud se po horké sklokeramické desce rozsype cukr nebo se rozlije cukernatý pokrm, okamžitě otřete desku nebo odstraňte cukr žiletkovou škrabkou dokud je varná zóna ještě horká. Tím zamezíte možné poškození sklokeramického povrchu. Nečistěte horké sklokeramické povrchy s čistícími prostředky, neboť se tím může poškodit sklokeramický povrch. 60 Návod k obsluze, vestavění a zapojení

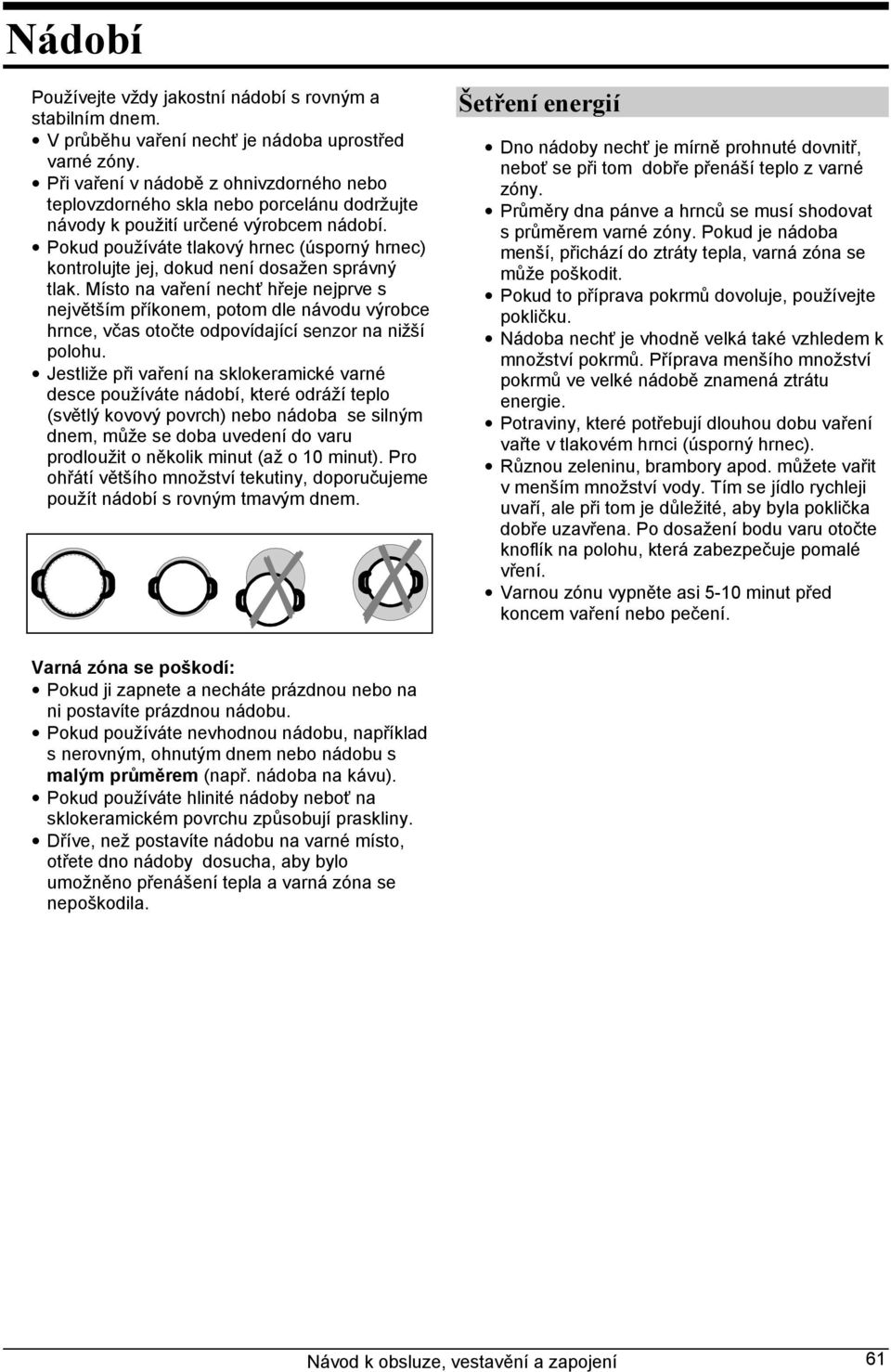

5 Nádobí Používejte vždy jakostní nádobí s rovným a stabilním dnem. V průběhu vaření nechť je nádoba uprostřed varné zóny. Při vaření v nádobě z ohnivzdorného nebo teplovzdorného skla nebo porcelánu dodržujte návody k použití určené výrobcem nádobí. Pokud používáte tlakový hrnec (úsporný hrnec) kontrolujte jej, dokud není dosažen správný tlak. Místo na vaření nechť hřeje nejprve s největším příkonem, potom dle návodu výrobce hrnce, včas otočte odpovídající senzor na nižší polohu. Jestliže při vaření na sklokeramické varné desce používáte nádobí, které odráží teplo (světlý kovový povrch) nebo nádoba se silným dnem, může se doba uvedení do varu prodloužit o několik minut (až o 10 minut). Pro ohřátí většího množství tekutiny, doporučujeme použít nádobí s rovným tmavým dnem. Šetření energií Dno nádoby nechť je mírně prohnuté dovnitř, neboť se při tom dobře přenáší teplo z varné zóny. Průměry dna pánve a hrnců se musí shodovat s průměrem varné zóny. Pokud je nádoba menší, přichází do ztráty tepla, varná zóna se může poškodit. Pokud to příprava pokrmů dovoluje, používejte pokličku. Nádoba nechť je vhodně velká také vzhledem k množství pokrmů. Příprava menšího množství pokrmů ve velké nádobě znamená ztrátu energie. Potraviny, které potřebují dlouhou dobu vaření vařte v tlakovém hrnci (úsporný hrnec). Různou zeleninu, brambory apod. můžete vařit v menším množství vody. Tím se jídlo rychleji uvaří, ale při tom je důležité, aby byla poklička dobře uzavřena. Po dosažení bodu varu otočte knoflík na polohu, která zabezpečuje pomalé vření. Varnou zónu vypněte asi 5-10 minut před koncem vaření nebo pečení. Varná zóna se poškodí: Pokud ji zapnete a necháte prázdnou nebo na ni postavíte prázdnou nádobu. Pokud používáte nevhodnou nádobu, například s nerovným, ohnutým dnem nebo nádobu s malým průměrem (např. nádoba na kávu). Pokud používáte hlinité nádoby neboť na sklokeramickém povrchu způsobují praskliny. Dříve, než postavíte nádobu na varné místo, otřete dno nádoby dosucha, aby bylo umožněno přenášení tepla a varná zóna se nepoškodila. Návod k obsluze, vestavění a zapojení 61

6 Ovládání varných ploten Ovládací panel Senzor pro zapnutí dodatečného ohřívacího okruhu Signální světlo (LED) druhého ohřívacího okruhu (varná plotna 4) Signální světlo (LED) druhého a třetího ohřívacího okruhu (varná plotna 2), mají je jenom některé modely Indikátor stupně výkonu varné plotny (0 9), Ukazatel zbytkového tepla ''H'' a ukazatel zapnuté varné automatiky '' '' Senzor časového vypínače (timer) Indikátor ukazatele času Ukazatel časově ovládané varné plotny Varná plotna (-) senzor (+) senzor Ukazatel zapnuté blokády Senzor pro zapnutí/vypnutí blokády Senzor pro zapnutí/vypnutí hlavního vypínače Na obrázcích jsou senzory znázorněny šedě a indikátory černě. 62 Návod k obsluze, vestavění a zapojení

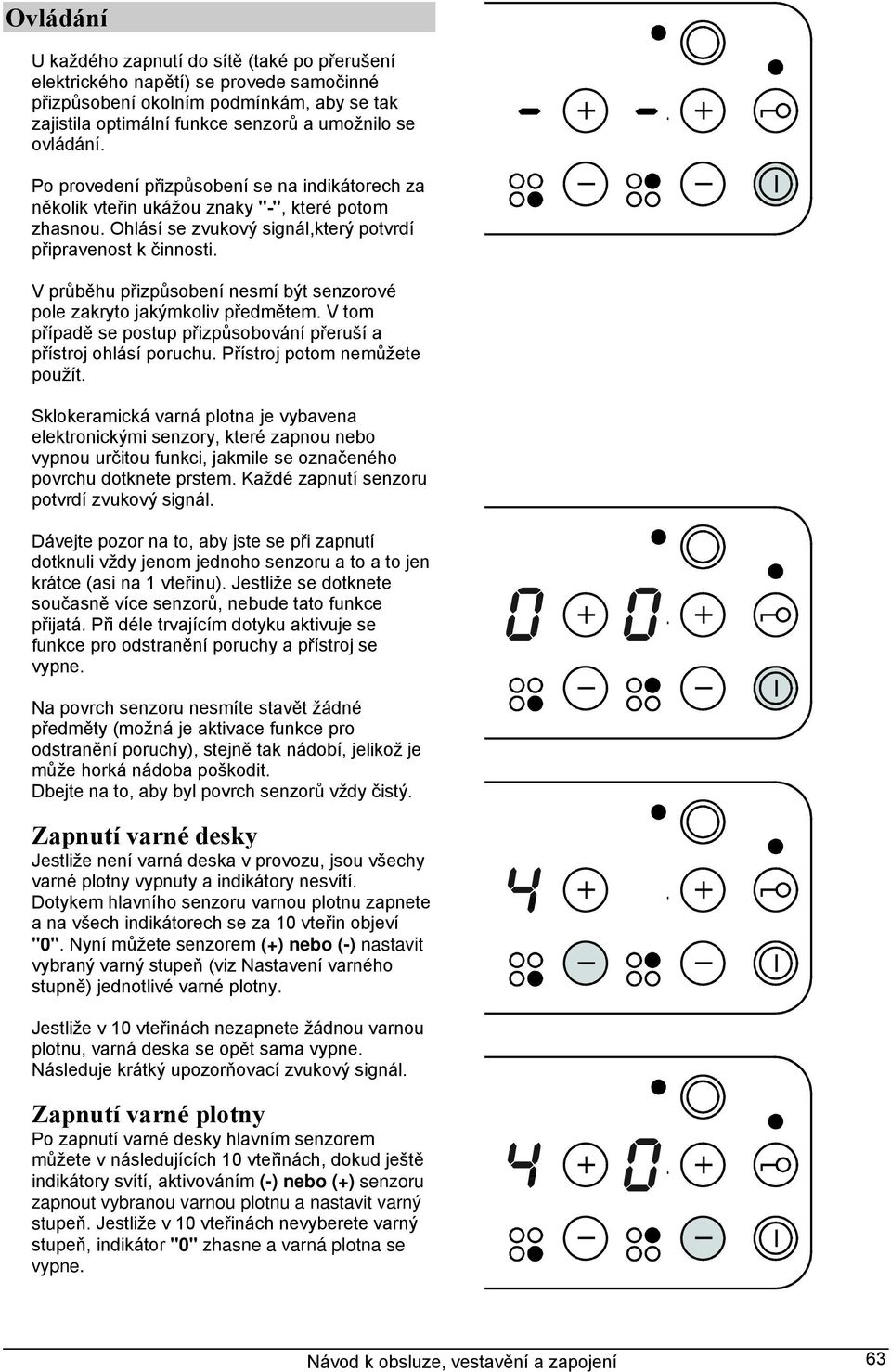

7 Ovládání U každého zapnutí do sítě (také po přerušení elektrického napětí) se provede samočinné přizpůsobení okolním podmínkám, aby se tak zajistila optimální funkce senzorů a umožnilo se ovládání. Po provedení přizpůsobení se na indikátorech za několik vteřin ukážou znaky ''-'', které potom zhasnou. Ohlásí se zvukový signál,který potvrdí připravenost k činnosti. V průběhu přizpůsobení nesmí být senzorové pole zakryto jakýmkoliv předmětem. V tom případě se postup přizpůsobování přeruší a přístroj ohlásí poruchu. Přístroj potom nemůžete použít. Sklokeramická varná plotna je vybavena elektronickými senzory, které zapnou nebo vypnou určitou funkci, jakmile se označeného povrchu dotknete prstem. Každé zapnutí senzoru potvrdí zvukový signál. Dávejte pozor na to, aby jste se při zapnutí dotknuli vždy jenom jednoho senzoru a to a to jen krátce (asi na 1 vteřinu). Jestliže se dotknete současně více senzorů, nebude tato funkce přijatá. Při déle trvajícím dotyku aktivuje se funkce pro odstranění poruchy a přístroj se vypne. Na povrch senzoru nesmíte stavět žádné předměty (možná je aktivace funkce pro odstranění poruchy), stejně tak nádobí, jelikož je může horká nádoba poškodit. Dbejte na to, aby byl povrch senzorů vždy čistý. Zapnutí varné desky Jestliže není varná deska v provozu, jsou všechy varné plotny vypnuty a indikátory nesvítí. Dotykem hlavního senzoru varnou plotnu zapnete a na všech indikátorech se za 10 vteřin objeví ''0''. Nyní můžete senzorem (+) nebo (-) nastavit vybraný varný stupeň (viz Nastavení varného stupně) jednotlivé varné plotny. Jestliže v 10 vteřinách nezapnete žádnou varnou plotnu, varná deska se opět sama vypne. Následuje krátký upozorňovací zvukový signál. Zapnutí varné plotny Po zapnutí varné desky hlavním senzorem můžete v následujících 10 vteřinách, dokud ještě indikátory svítí, aktivováním (-) nebo (+) senzoru zapnout vybranou varnou plotnu a nastavit varný stupeň. Jestliže v 10 vteřinách nevyberete varný stupeň, indikátor ''0'' zhasne a varná plotna se vypne. Návod k obsluze, vestavění a zapojení 63

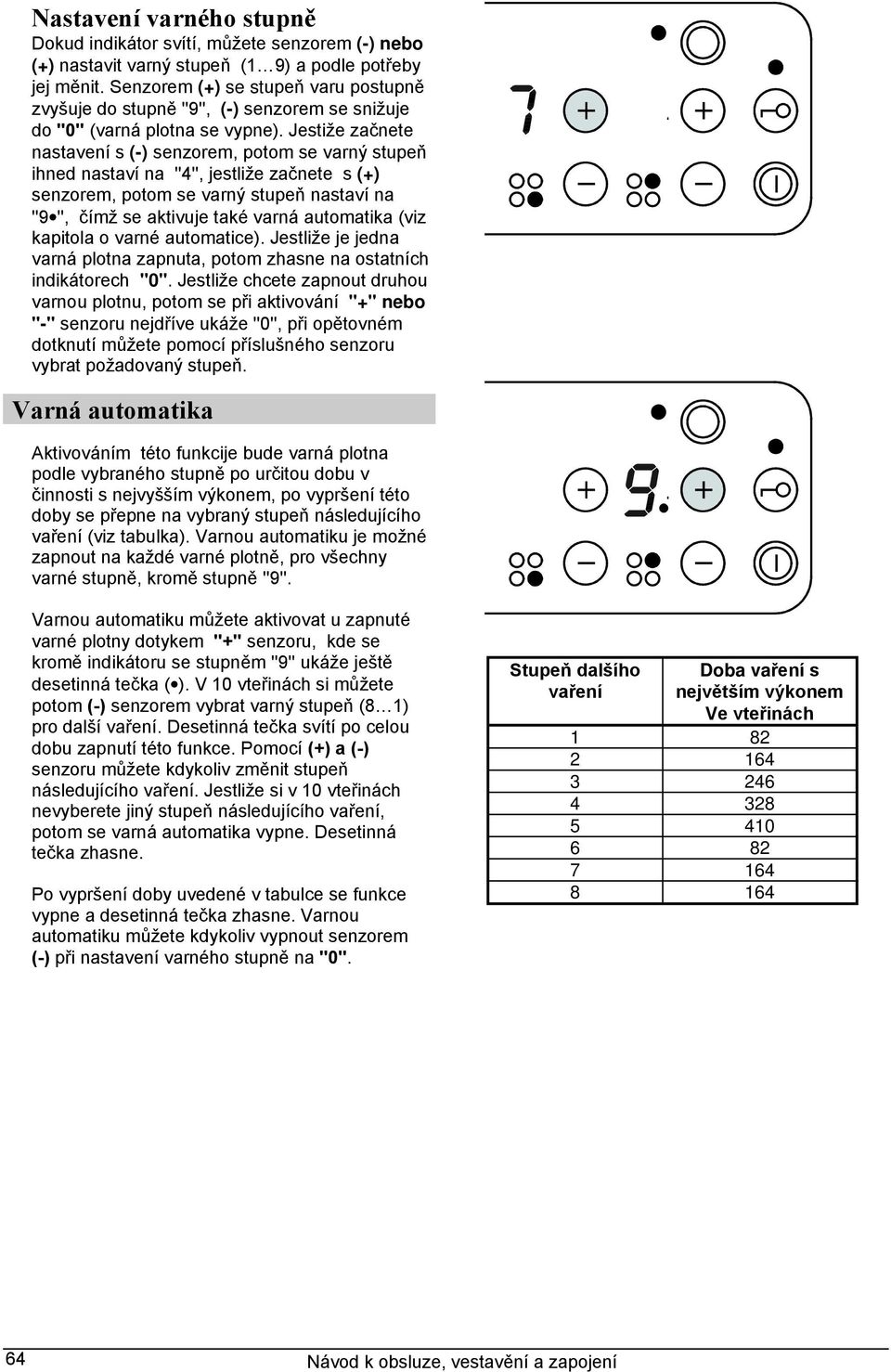

8 Nastavení varného stupně Dokud indikátor svítí, můžete senzorem (-) nebo (+) nastavit varný stupeň (1 9) a podle potřeby jej měnit. Senzorem (+) se stupeň varu postupně zvyšuje do stupně ''9'', (-) senzorem se snižuje do ''0'' (varná plotna se vypne). Jestiže začnete nastavení s (-) senzorem, potom se varný stupeň ihned nastaví na ''4'', jestliže začnete s (+) senzorem, potom se varný stupeň nastaví na ''9 '', čímž se aktivuje také varná automatika (viz kapitola o varné automatice). Jestliže je jedna varná plotna zapnuta, potom zhasne na ostatních indikátorech ''0''. Jestliže chcete zapnout druhou varnou plotnu, potom se při aktivování ''+'' nebo ''-'' senzoru nejdříve ukáže ''0'', při opětovném dotknutí můžete pomocí příslušného senzoru vybrat požadovaný stupeň. Varná automatika Aktivováním této funkcije bude varná plotna podle vybraného stupně po určitou dobu v činnosti s nejvyšším výkonem, po vypršení této doby se přepne na vybraný stupeň následujícího vaření (viz tabulka). Varnou automatiku je možné zapnout na každé varné plotně, pro všechny varné stupně, kromě stupně ''9''. Varnou automatiku můžete aktivovat u zapnuté varné plotny dotykem ''+'' senzoru, kde se kromě indikátoru se stupněm ''9'' ukáže ještě desetinná tečka ( ). V 10 vteřinách si můžete potom (-) senzorem vybrat varný stupeň (8 1) pro další vaření. Desetinná tečka svítí po celou dobu zapnutí této funkce. Pomocí (+) a (-) senzoru můžete kdykoliv změnit stupeň následujícího vaření. Jestliže si v 10 vteřinách nevyberete jiný stupeň následujícího vaření, potom se varná automatika vypne. Desetinná tečka zhasne. Po vypršení doby uvedené v tabulce se funkce vypne a desetinná tečka zhasne. Varnou automatiku můžete kdykoliv vypnout senzorem (-) při nastavení varného stupně na ''0''. Stupeň dalšího Doba vaření s vaření největším výkonem Ve vteřinách Návod k obsluze, vestavění a zapojení

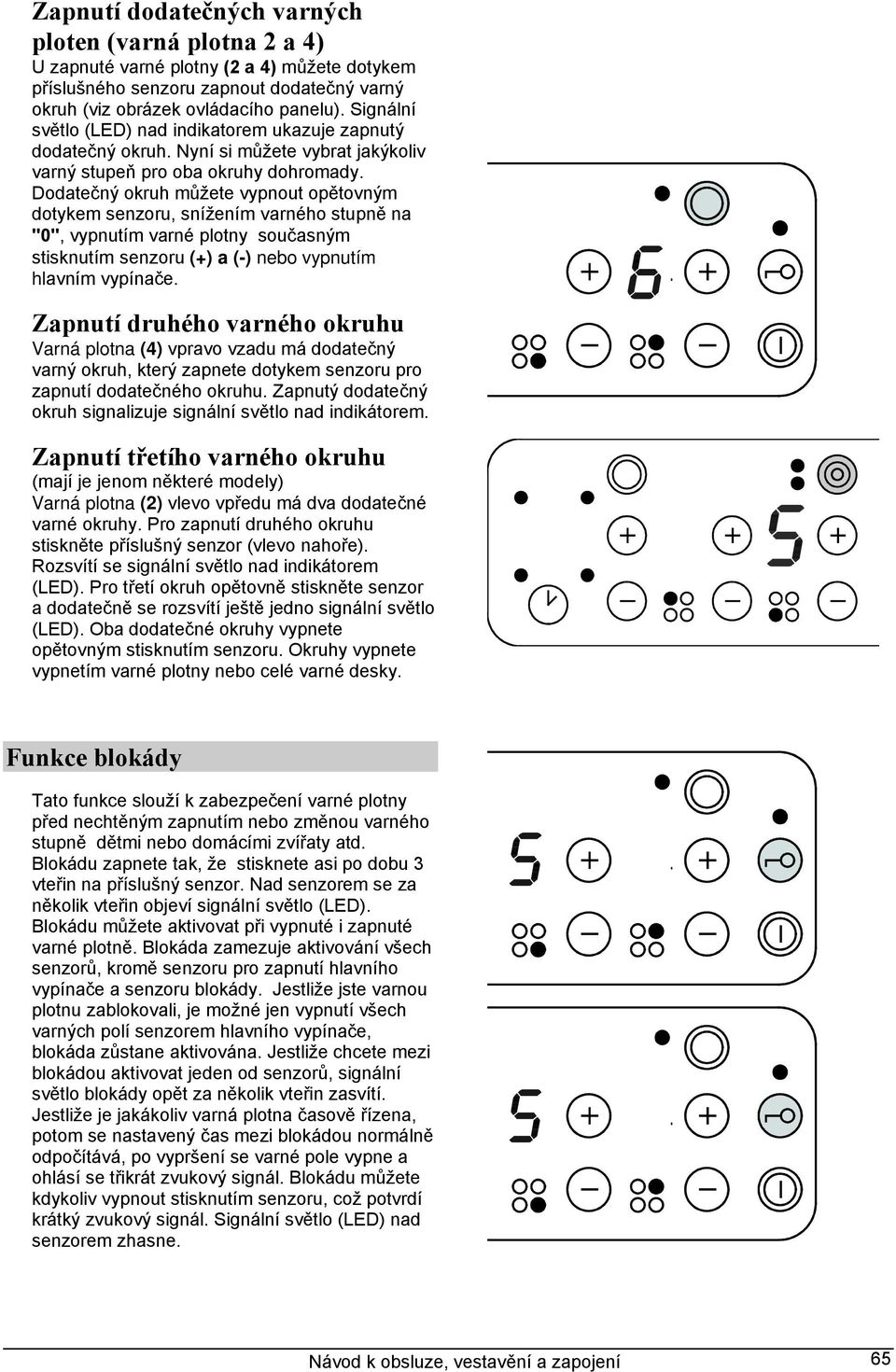

9 Zapnutí dodatečných varných ploten (varná plotna 2 a 4) U zapnuté varné plotny (2 a 4) můžete dotykem příslušného senzoru zapnout dodatečný varný okruh (viz obrázek ovládacího panelu). Signální světlo (LED) nad indikatorem ukazuje zapnutý dodatečný okruh. Nyní si můžete vybrat jakýkoliv varný stupeň pro oba okruhy dohromady. Dodatečný okruh můžete vypnout opětovným dotykem senzoru, snížením varného stupně na ''0'', vypnutím varné plotny současným stisknutím senzoru (+) a (-) nebo vypnutím hlavním vypínače. Zapnutí druhého varného okruhu Varná plotna (4) vpravo vzadu má dodatečný varný okruh, který zapnete dotykem senzoru pro zapnutí dodatečného okruhu. Zapnutý dodatečný okruh signalizuje signální světlo nad indikátorem. Zapnutí třetího varného okruhu (mají je jenom některé modely) Varná plotna (2) vlevo vpředu má dva dodatečné varné okruhy. Pro zapnutí druhého okruhu stiskněte příslušný senzor (vlevo nahoře). Rozsvítí se signální světlo nad indikátorem (LED). Pro třetí okruh opětovně stiskněte senzor a dodatečně se rozsvítí ještě jedno signální světlo (LED). Oba dodatečné okruhy vypnete opětovným stisknutím senzoru. Okruhy vypnete vypnetím varné plotny nebo celé varné desky. Funkce blokády Tato funkce slouží k zabezpečení varné plotny před nechtěným zapnutím nebo změnou varného stupně dětmi nebo domácími zvířaty atd. Blokádu zapnete tak, že stisknete asi po dobu 3 vteřin na příslušný senzor. Nad senzorem se za několik vteřin objeví signální světlo (LED). Blokádu můžete aktivovat při vypnuté i zapnuté varné plotně. Blokáda zamezuje aktivování všech senzorů, kromě senzoru pro zapnutí hlavního vypínače a senzoru blokády. Jestliže jste varnou plotnu zablokovali, je možné jen vypnutí všech varných polí senzorem hlavního vypínače, blokáda zůstane aktivována. Jestliže chcete mezi blokádou aktivovat jeden od senzorů, signální světlo blokády opět za několik vteřin zasvítí. Jestliže je jakákoliv varná plotna časově řízena, potom se nastavený čas mezi blokádou normálně odpočítává, po vypršení se varné pole vypne a ohlásí se třikrát zvukový signál. Blokádu můžete kdykoliv vypnout stisknutím senzoru, což potvrdí krátký zvukový signál. Signální světlo (LED) nad senzorem zhasne. Návod k obsluze, vestavění a zapojení 65

10 Vypnutí varného pole Varné pole vypnete stisknutím senzoru (-), k dosažení stupně ''0'',nebo ihned současným stisknutím příslušného senzoru (+) a (-). Varné pole se po vypršení nastaveného času na časovém vypínači vypne. Na indikátoru se za několik vteřin ukáže ''0'', potom se varné pole vypne a na indikátoru se ukáže zbytkové teplo ''H''. Indikátor zbytkového tepla Ihned po vypnutí varné plotny nebo celé varné desky se na indikátoru rozsvítí ''H'' které signalizuje, že ''varné pole je horké ''. Čas signalizace je vypočítán s ohledem na stupeň a záleží na tom, jakou dobu byla jednotlivá varná plotna zapnuta. V průběhu činnosti se nesmíte dotýkat varné plotny nebo na ni pokládat na teplo reagující předměty. Nebezpečí spálenin! Jakmile indikátor zhasne, znamená to, že se povrch natolik ochladil, že se jej můžete bez nebezpečí dotknout. Z bezpečnostních důvodů zůstane při přerušení proudu ukazatel zbytkového tepla v paměti a po opětovném zapnutí el. proudu znovu svítí až do doby než vyprší vypočítaný čas z předchozí činnosti. Tím zůstane varné pole chladné, přestože na indikátoru ještě pořád svítí ''H'', jestliže bylo napění na delší dobu přerušeno. Může se také stát, že přerušení netrvalo dlouho a varné pole je ještě horké a proto buďte opatrní. Vypnutí celé varné desky Celou varnou desku vypnete dotykem senzoru hlavního vypínače. Ohlásí se zvukový signál a všechny indikátory zhasnou, kromě varných ploten, která jsou ještě horká a na indikátorech svítí ''H'' jako ukazatel zbytkového tepla. Jestliže jsou na všech varných plotnách vybrané stupně ''0'', nebo se to dosáhne vypršením nastaveného času, potom se celá varná deska po 10 vteřinách vypne a aktivuje se ukazatel zbytkového tepla ''H''. 66 Návod k obsluze, vestavění a zapojení

11 Časová funkce (timer) Po zapnutí varné plotny máte dvě možnosti použití časové funkce: 1. odpočítávání času bez vypnuté funkce, 2. časové nastavení činnosti libovolné varné plotny. Timer můžete u zapnuté varné plotny aktivovat dotykem senzoru časového vypínače, ukazatel ''00''. Čas můžete nastavit v rozmezí mezi 1 a 99 minutami a můžete jej kdykoliv aktivováním senzorů ''+'' nebo ''-'' změnit v minutových intervalech. Jestliže se dotýkáte senzoru déle, potom se nastavení mění rychleji, v 5- minutových intervalech. Odpočítávání nastaveného času Aktivováním timeru, ukazatel''00'', se zapne odpočítávání nastaveného času. Senzorem (+) začne ukazatel s jednou minutou a pokračuje v jednominutových intervalech. Při dotyku senzoru (-) se ukazatel nastaví na»99«minut. Stisknutím na senzor (+) nebo (-) vyberete požadovaný čas. Po několika vteřinách se ohlásí zvukový signál, který ohlásí začátek odpočítávání. Nastavený čas můžete v průběhu činnosti libovolně měnit. Po uplynutí nastaveného času se ohlásí zvukový signál a ukáže se blikající ukazatel ''00'', který můžete vypnout stisknutím jakéhokoliv senzoru. Časové řízení vybrané varné plotny Tato funkce umožňuje nastavení času činnosti jakékoliv varné plotny. Po vypršení této doby se varné pole automaticky vypne. Nastavení je možné jenom u jednoho varného pole, které musí být zapnuto. Stisknutím senzoru timer se timer zapne. Opětovným dotykem senzoru timer se zapne desetinná tečka a také ukazatel které varné pole je časově ovládané. Jestliže je zapnuto více varných ploten, potom nastavíte požadovanou teplotu vícekrátým stisknutím senzoru timer, indikátor ukáže vybranou časově ovládanou varnou plotnu. Po vybrání varné plotny nastavíte pomocí senzoru ''+'' a ''-''ještě požadovanou dobu vaření. Po vypršení nastavené doby vaření se varná plotna sama vypne, časový ukazatel několik minut bliká, ohlásí se zvukový signál. Na indikátoru varného stupně se ukáže ''0''. Po několika vteřinách se aktivuje signalizace zbytkového tepla ''H''. Varná plotna, která nebyla časově řízena mezitím normálně pracuje. Návod k obsluze, vestavění a zapojení 67

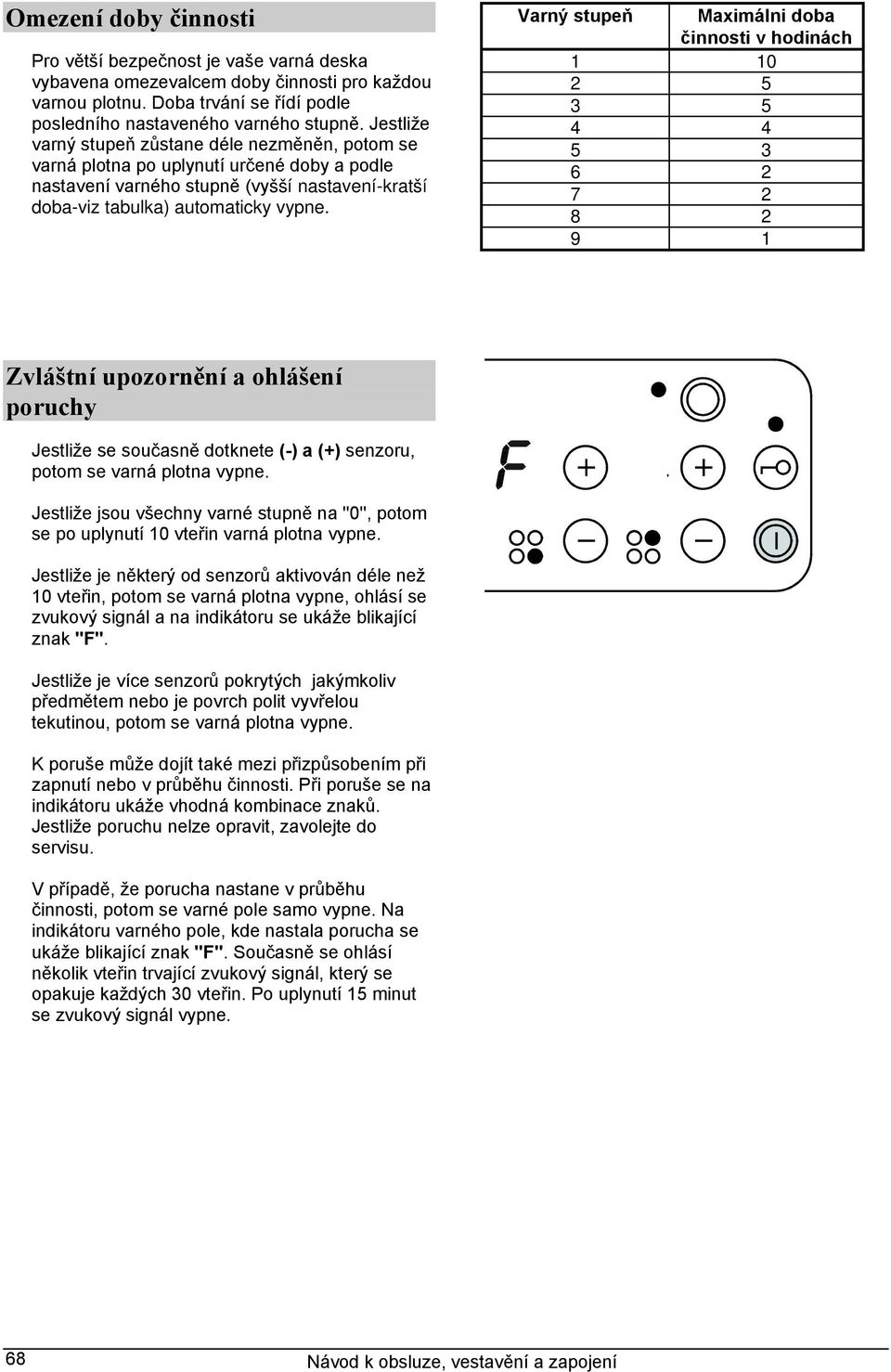

12 Omezení doby činnosti Pro větší bezpečnost je vaše varná deska vybavena omezevalcem doby činnosti pro každou varnou plotnu. Doba trvání se řídí podle posledního nastaveného varného stupně. Jestliže varný stupeň zůstane déle nezměněn, potom se varná plotna po uplynutí určené doby a podle nastavení varného stupně (vyšší nastavení-kratší doba-viz tabulka) automaticky vypne. Varný stupeň Maximálni doba činnosti v hodinách Zvláštní upozornění a ohlášení poruchy Jestliže se současně dotknete (-) a (+) senzoru, potom se varná plotna vypne. Jestliže jsou všechny varné stupně na ''0'', potom se po uplynutí 10 vteřin varná plotna vypne. Jestliže je některý od senzorů aktivován déle než 10 vteřin, potom se varná plotna vypne, ohlásí se zvukový signál a na indikátoru se ukáže blikající znak ''F''. Jestliže je více senzorů pokrytých jakýmkoliv předmětem nebo je povrch polit vyvřelou tekutinou, potom se varná plotna vypne. K poruše může dojít také mezi přizpůsobením při zapnutí nebo v průběhu činnosti. Při poruše se na indikátoru ukáže vhodná kombinace znaků. Jestliže poruchu nelze opravit, zavolejte do servisu. V případě, že porucha nastane v průběhu činnosti, potom se varné pole samo vypne. Na indikátoru varného pole, kde nastala porucha se ukáže blikající znak ''F''. Současně se ohlásí několik vteřin trvající zvukový signál, který se opakuje každých 30 vteřin. Po uplynutí 15 minut se zvukový signál vypne. 68 Návod k obsluze, vestavění a zapojení

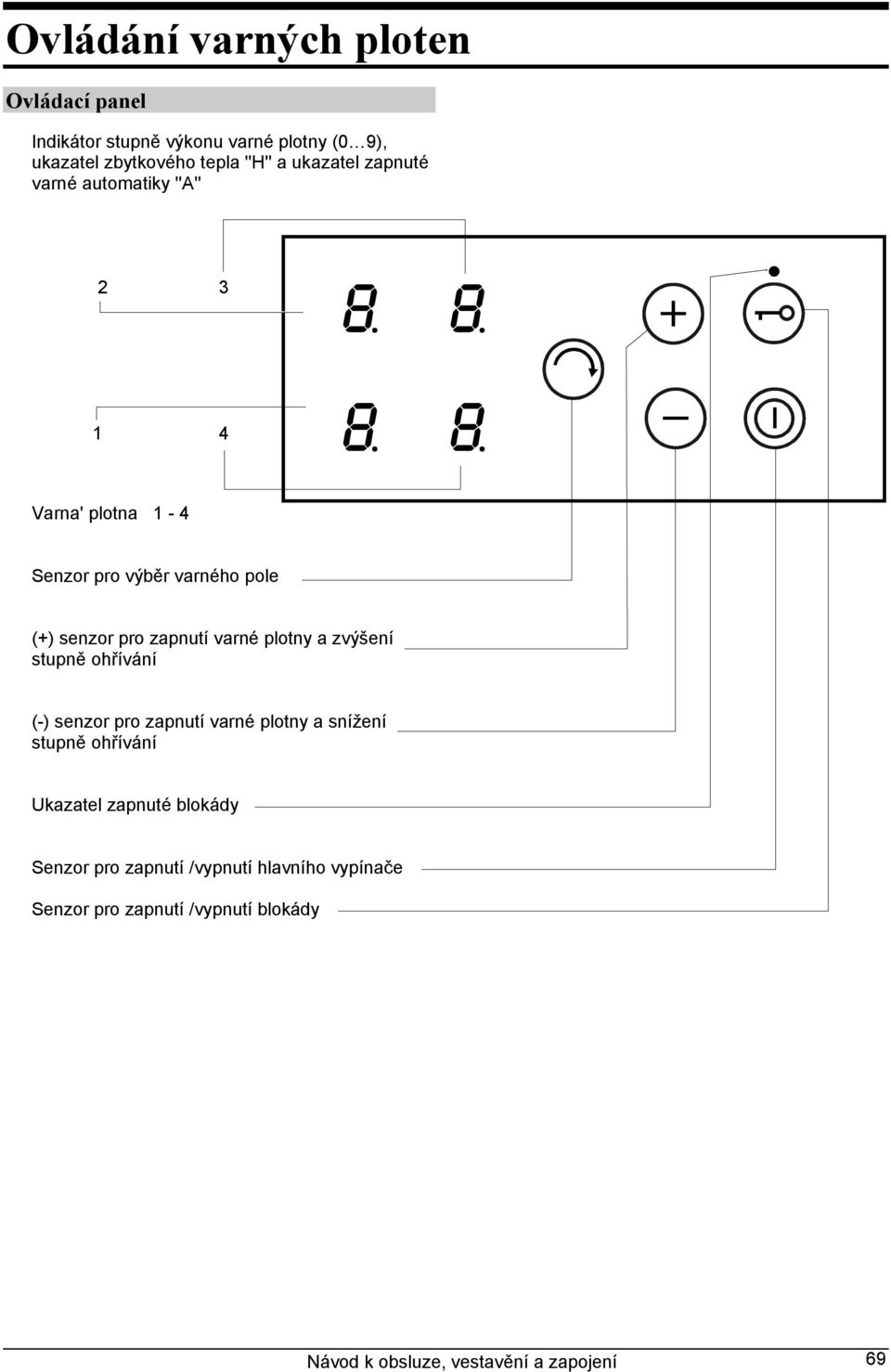

13 Ovládání varných ploten Ovládací panel Indikátor stupně výkonu varné plotny (0 9), ukazatel zbytkového tepla ''H'' a ukazatel zapnuté varné automatiky ''A'' Varna' plotna 1-4 Senzor pro výběr varného pole (+) senzor pro zapnutí varné plotny a zvýšení stupně ohřívání (-) senzor pro zapnutí varné plotny a snížení stupně ohřívání Ukazatel zapnuté blokády Senzor pro zapnutí /vypnutí hlavního vypínače Senzor pro zapnutí /vypnutí blokády Návod k obsluze, vestavění a zapojení 69

14 Ovládání U každého zapnutí do sítě (také po přerušení elektrického napětí) se provede samočinné přizpůsobení okolním podmínkám, aby se tak zajistila optimální funkce senzorů a umožnilo se ovládání. Po provedení přizpůsobení se na indikátorech za několik vteřin ukážou znaky '' '', které potom zhasnou. Přístroj je připraven k činnosti. Zapnutí varné desky Jestliže není varná deska v provozu, jsou všechny varné plotny vypnuty a indikátory nesvítí. Dotykem hlavního senzoru varnou plotnu zapnete a na indikátoru varné plotny 4 se za 10 vteřin objeví blikající ''0''. Jiné indikátory nesvítí. Jestliže byl hlavní sensor aktivován vice než 2 vteřiny, potom se varná plotna vypne a musíte ji opět zapnout. Požadovaný varný stupeň nastavíte aktivováním senzoru (+) nebo (-) v 10 vteřinách od zapnutí varné plotny. V průběhu přizpůsobení nesmí být senzorové pole zakryto jakýmkoliv předmětem. V tom případě se postup přizpůsobování přeruší a přístroj ohlásí poruchu. Na všech indikátorech se objeví znak ''F''. Přístroj potom nemůžete použít. Sklokeramická varná plotna je vybavena elektronickými sensory, které zapnou nebo vypnou určitou funkci, jakmile se označeného povrchu dotknete prstem. Dávejte pozor na to, aby jste se při zapnutí dotknuli vždy jenom jednoho senzoru a to jen krátce (asi na 1 vteřinu). Jestliže se dotknete současně vice senzorů, nebude tato funkce přijatá. Při déle trvajícím dotyku aktivuje se funkce pro odstranění poruchy a přístroj se vypne. Na povrch senzoru nesmíte stavět žádné předměty (možná je aktivace funkce pro odstranění poruchy), stejně tak nádobí, jelikož je může horká nádoba poškodit. Dbejte na to, aby byl povrch senzorů vždy čistý. Výběr varné plotny Aktivováním senzoru pro výběr varné plotny ve směru hodinových ručiček vyberete následující varnou plotnu. Začnete varnou plotnou 4. Indikátor bliká 10 vteřin od výběru pole a stupně ohřívání. U aktivované plotny bliká stupeň nastavení. Jestliže je aktivován sensor (+), potom se varný stupeň nastaví na ''9'', čímž se aktivuje take varná automatika. Dotykem senzoru (-) v krátkých intervalech můžete varný stupeň snížit. Jestliže držíte sensor delší dobu, potom se nastavení rychleji snižuje. Jestliže varnou plotnu zapnete (-) senzorem, potom se varný stupeň nastaví na ''4''. Nastavení můžete snížit nebo zvýšit senzorem (-) nebo(+). Jestliže se sensor pro výběr varné plotny aktivuje ještě jednou, potom je vybrána následující plotna ve směru hodinových ručiček, která je znázorněna blikáním indikátoru. Jestliže je aktivována jenom jedna varná plotna a aktivuje se senzor pro výběr varné plotny, potom se aktivní plotna vybere automaticky. Jestliže je aktivních více varných ploten, potom se nejdříve vždy nastaví varná plotna Návod k obsluze, vestavění a zapojení

15 Zapnutí varné plotny Po zapnutí varné plotny bliká na indikátoru ''0''. Máte ještě 10 vteřin čas pro výběr stupně ohřívání pomocí senzoru (+) nebo (-). Na indikátoru bliká výbraný stupeň, který je po 10 vteřinách přijat. Jestliže po uplynutí 10 vteřin varný stupeň nenastavíte, indikátor ''0'' zhasne a varná plotna se vypne. Stupeň dalšího Doba vaření s vaření největším výkonem ve vteřinách Po vypršení doby uvedené v tabulce se funkce vypne a označení ''A'' se vymění s na začátku vybraným varným stupněm. Varnou automatiku můžete kdykoliv pomocí (-) senzoru vypnout, nastavením stupně vaření na na ''0''. Aktivování varné automatiky Aktivováním této funkce bude varná plotna podle vybraného stupně po určitou dobu v činnosti s nejvyšším výkonem, po vypršení této doby se přepne na vybraný stupeň následujícího vaření (viz tabulka). Varnou automatiku je možné zapnout na každé varné plotně, pro všechny varné stupně, kromě stupně ''9''. Požadované varnou plotnu vyberete pomocí senzoru pro výběr.bliká znak ''0''. Dotykem senzoru (+) se aktivuje varná automatika. Jestliže nastavení ''9'' v 10 vteřinách nezměníte, varná automatika se vypne. Jestliže v 10 vteřinách změníte nastavení na hodnotu mezi ''8'' a''1'', zůstane varná automatika aktivní. V tom případě se musí nastavení nejdříve snížit (-) senzorem z nastavení ''9'', a teprve potom je můžete senzorem (+) zvýšit. Na indikátoru se objeví ''A'', které je přítomné po celou dobu, když je automatika aktivní. Na stupni ohřívání ''9'' varná automatika není aktivní. Dotykem senzoru (+) nebo (-) můžete ověřit, na který stupeň je ohřívání s aktivovanou varnou automatikou nastaveno. U všech varných ploten se na indikátorech s aktivovanou varnou automatikou objeví nastavený stupeň. Funkce blokády Tato funkce slouží k zabezpečení varné plotny před nechtěným zapnutím nebo změnou varného stupně dětmi nebo domácími zvířaty atd. Blokádu zapnete tak, že stisknete asi po dobu 2 vteřin na příslušný sensor. Nad senzorem se za několik vteřin objeví signální světlo (LED). Blokádu můžete aktivovat při vypnuté i zapnuté varné plotně. Blokáda zamezuje aktivování všech senzorů, kromě senzoru pro zapnutí hlavního vypínače a senzoru blokády. Jestliže jste varnou plotnu zablokovali, je možné jen vypnutí všech varných polí senzorem hlavního vypínače, blokáda zůstane aktivována. Jestliže chcete mezi blokádou aktivovat jeden od senzorů, signální světlo blokády opět za několik vteřin zasvítí. Blokádu můžete kdykoliv stisknutím senzoru vypnout. Signální světlo (LED) nad senzorem zhasne. Návod k obsluze, vestavění a zapojení 71

16 Vypnutí varné plotny Varnou plotnu vypnete stisknutím senzoru (-), k dosažení stupně ''0'', nebo ihned současným stisknutím příslušného senzoru (+) a (-). Na indikátoru se za několik vteřin ukáže ''0'', potom se varná plotna vypne a na indikátoru se ukáže zbytkové teplo ''H''. Jestliže chcete vypnout neaktivní varné pole, potom jej nejdříve stisknutím senzoru pro výběr aktivujte a potom postupujte podle popsaneho postupu. Vypnutí celé varné desky Celou varnou desku vypnete dotykem senzoru hlavního vypínače. Ohlásí se zvukový signal a všechny indikátory zhasnou, kromě varných ploten, která jsou ještě horká a na indikátorech svítí ''H'' jako ukazatel zbytkového tepla. Jestliže jsou na všech varných plotnách vybrané stupně ''0'', nebo se to dosáhne vypršením nastaveného času, potom se celá varná deska po 10 vteřinách vypne a aktivuje se ukazatel zbytkového tepla ''H''. Indikátor zbytkového tepla Ihned po vypnutí varné plotny nebo celé varné desky se na indikátoru rozsvítí ''H'' které signalizuje, že ''varná plotna je horká ''. Čas signalizace je vypočítán s ohledem na stupeň ohřívání a záleží na tom, jakou dobu byla jednotlivá varná plotna zapnuta. V průběhu činnosti se nesmíte dotýkat varné plotny nebo na ni pokládat na teplo reagující předměty.nebezpečí spálenin! Omezení doby činnosti Pro zajištění bezpečnosti je vaše varná deska vybavena omezevalcem doby činnosti pro každou varnou plotnu. Trvání činnosti se řídí podle posledního nastavení varného stupně. Jestliže varný stupeň zůstane déle nezměněn, potom se varná plotna po uplynutí určité doby a podle nastavení varného stupně (vyšší nastavení kratší doba viz tabulka) automaticky vypne. Varný stupeň Maximální doba činnosti v hodinnách Jakmile indikátor zhasne, znamená to, že se povrch natolik ochladil, že se jej můžete bez nebezpečí dotknout. V případě přerušení přívodu elektrického proudu do přístroje se označení H pro horké pole vypne Přerušení přívodu elektrického proudu Velmi krátké přerušení přívodu elektrického proudu nemá vliv na nastavení. Při delším přerušení se všechny funkce vypnou. Po opětovném přizpůsobení okolním podmínkám je přístroj opět připraven k činnosti. 72 Návod k obsluze, vestavění a zapojení

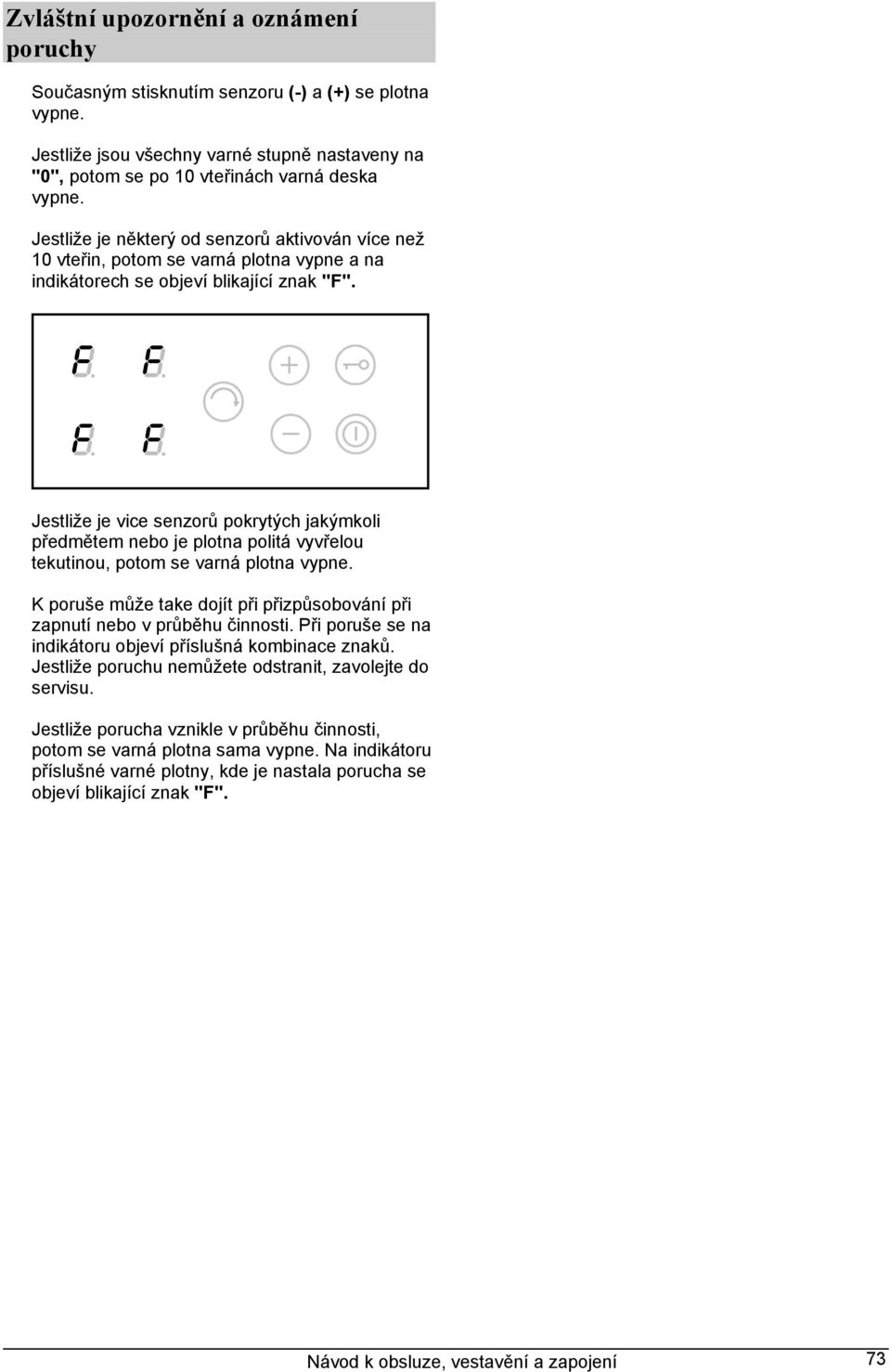

17 Zvláštní upozornění a oznámení poruchy Současným stisknutím senzoru (-) a (+) se plotna vypne. Jestliže jsou všechny varné stupně nastaveny na ''0'', potom se po 10 vteřinách varná deska vypne. Jestliže je některý od senzorů aktivován více než 10 vteřin, potom se varná plotna vypne a na indikátorech se objeví blikající znak ''F''. Jestliže je vice senzorů pokrytých jakýmkoli předmětem nebo je plotna politá vyvřelou tekutinou, potom se varná plotna vypne. K poruše může take dojít při přizpůsobování při zapnutí nebo v průběhu činnosti. Při poruše se na indikátoru objeví příslušná kombinace znaků. Jestliže poruchu nemůžete odstranit, zavolejte do servisu. Jestliže porucha vznikle v průběhu činnosti, potom se varná plotna sama vypne. Na indikátoru příslušné varné plotny, kde je nastala porucha se objeví blikající znak ''F''. Návod k obsluze, vestavění a zapojení 73

18 Čištění a údržba Sklokeramickou varnou desku pravidelně čistěte a ošetřujte. Používejte jen vyzkoušené čistící prostředky, které jsou určené k čištění sklokeramického povrchu. Čištění jinými čistícími prostředky může způsobit hodně škody, neboť jsou takové prostředky agresivní a mohou varný sklokeramický povrch poškrábat. Sklokeramickou desku čistěte jen pokud je chladná, nebo alespoň částečně ochlazená, kromě v případě, že se po horké sklokeramické desce rozsype cukr nebo rozlije cukernatý pokrm. V takovém případě desku okamžitě očistěte, nebo cukr odstraňte např. malířskou stěrkou, dokud je varná zóna ještě horká, neboť jinak nastane škoda, která se nedá opravit. Pravidelné čištění je velmi jednoduché. Obyčejně stačí, jestliže sklokeramický povrch před a po použití otřete mokrým a osušíte suchým hadříkem nebo papírovým ubrouskem. Před použitím takto odstraníte prach, nepatrné znečištění a případná cizí tělesa, která by mohla při posunování nádoby poškodit povrch. Po použití tím desku ochráníte a zabráníte jejímu poškozování. Znečistěný povrch se stane již po krátké době šupinatým, hrubým a nehezkým na pohled. Posušené skvrny nebo barevné změny na sklokeramickém povrchu (kvůli používání nevhodných čistících prostředků, nevhodné nádoby, apod) odstraníte vyzkoušenými čistícími prostředky, které jsou určeny k čištění sklokeramického povrchu. Nezředěný čistící prostředek naneste na povrch sklokeramiky, necháte ho chvíli působit a potom očistíte mokrým hadříkem (pokud není uvedeno v návodech od výrobce čistících prostředků jinak). DŮLEŽITÉ! Čisticí prostředky mohou poškodit horkou sklokeramickou desku! Silně usušené nebo připálené skvrny můžete odstranit rašplí. Povrch můžete před poškozením chránit tak, že ho namažete ochrannými a ošetřujícími prostředky. To doporučujeme zvláště před vařením sladkých pokrmů. Nečistěte hadříky nebo houbami, které používáte na mytí nádobí, neboť louh, který obsahují může způsobit změnu barvy sklokeramického povrchu. Technické údaje Typ SVK61TS SVK62TS SVK63TS SVK66TS SVK67TS Elektrické zapojení 2N AC 400 V Provozní napětí 230 V, 50 Hz Typy vypínačů Elektronické senzory Varné zóny (ø mm/kw) HL=HI- light ( lehký) ohřívač Vlevo vpředu 210/175/120/2,3/HL210/175/120/2,3/HL 210/120/2,2/HL 210/2,3/HL 210/120/2,2/HL Vlevo vzadu 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/HL Vpravo vzadu 170X265/2,4/HL 180/120/1,7/HL 170/265/2,4/HL 180/1,8/HL 180/120/1,7/HL Vpravo vpředu 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/HL 145/1,2/HL Celkový příkon (kw) 7,1 6,4 7,0 6,5 6,3 ZACHOVÁVÁME SI PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ VLIV NA FUNKČNOST PŘÍSTROJE. 74 Návod k obsluze, vestavění a zapojení
