1 ViperTouch Flexibilní klima a produkční počítač do Vaší stáje pro chov drůbeže ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

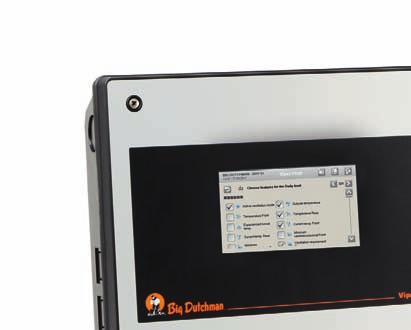

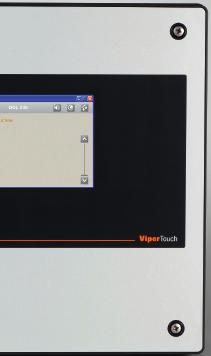

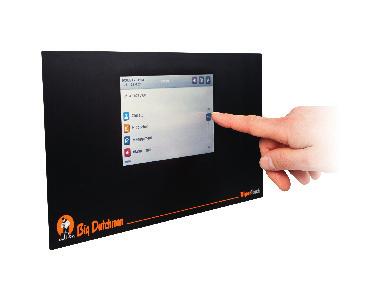

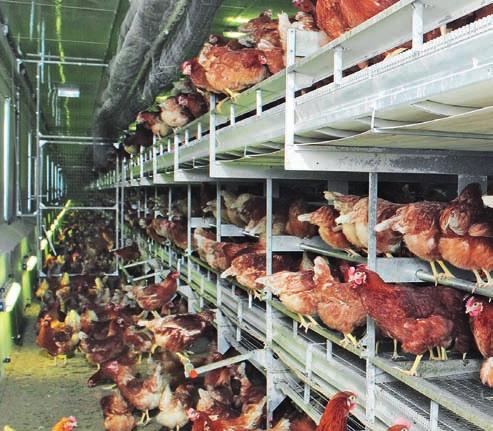

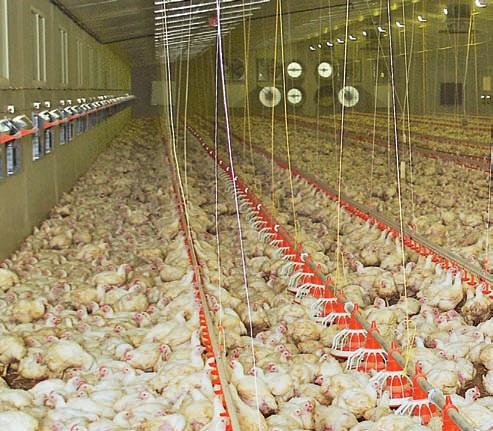

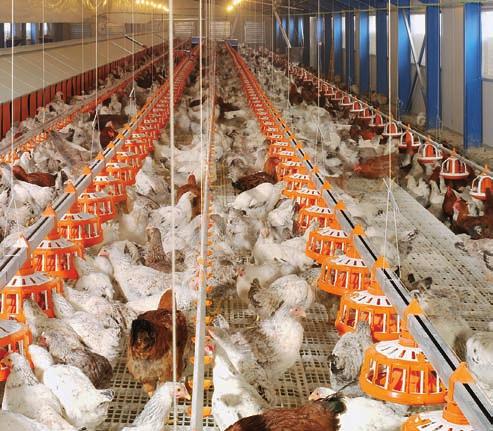

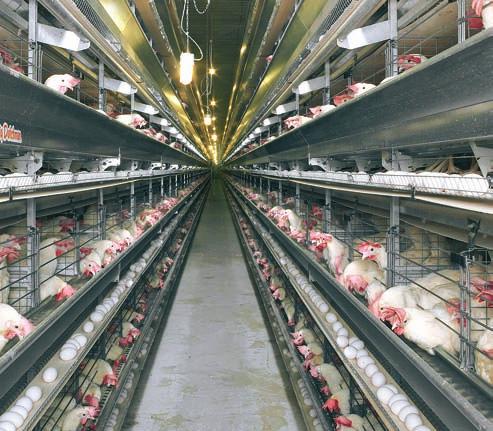

2 ViperTouch Udělat dobré ještě lepší, znamená perfektní! 4 geniálně jednoduché ovládání dotykové obrazovky 4 klima a produkční počítač pro všechny druhy drůbeže brojlery, rodiče, krůty, kachny, nosnice 4 volitelný provozní režim: Basic, Flex nebo Profi 4 výkonný a rychlý procesor i paměť 4 ovládá 16 jazyků také Váš 4 individuálně konfigurovatelný displej 4 integrovaná síťové karta 4 jednoduché ovládání alarmu 4 kompatibilní s počítačovým pro gramem BigFarmNet Manager Nová zkušenost v oblasti komfortu, rychlosti a výkonu ViperTouch se vyznačuje velkým grafickým a barevným displejem, na kterém lze snadno přečíst všechny funkce. Použité symboly v hlavním menu jsou lehce srozumitelné a zaručují jednoduchou obsluhu. Standardně je počítač dodáván s německým jazykovým menu. K dispozici je také více jak 16 dalších různých jazyků, jako například čeština, dánština, ruština, španělština, čínština, thaiština... Pomocí USB paměti lze jednoduše vytvořit zálohu dat a nastavení, nebo instalovat nové programy. Pokud nedostačuje základní vybavení počítače, je možné jeho rozšíření o další rozšiřovací box. V tomto zařízení může být instalováno 10 až 40 přídavných relémodulů, bez a nebo včetně zabudovaného ručního ovládání, které se například často dodává na americký trh. Mimo to jsou k dispozici i relé mo duly, které mohou spínat jednofázové ventilátory nebo motory až do 30 Ampér. Příklady obrazovky hlavní menu Všechna důležitá data řízení klimatu a produkce, si může uživatel sám navolit a uspořádat. Díky této možnosti si může každý zákazník rychle vytvořit vlastní přehled o situaci ve stáji. Zabezpečovací funkce s heslem pro až 3 úrovně přístupu se postará o bezpečnost. Dovolí tak provádět nastavení pouze autorizovaným osobám. Zabezpečovací funkce s heslem Příklad 1: základní hlavní menu Příklad 2: rozšířené hlavní menu Volba jazyka ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

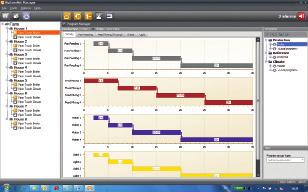

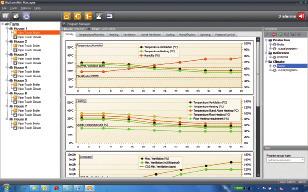

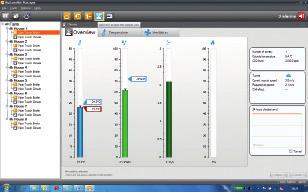

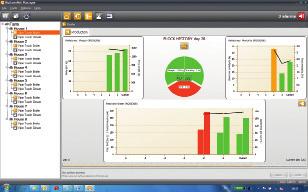

3 ViperTouch a BigFarmNet-Manager BigFarmNet Manager je počítačový program, který umožňuje zákazníkovi zobrazit všechna data o klimatu a produkci ve formě tabulek i grafů na jeho počítači v kanceláři. Ty pak následně zpracovávat či zadávat jiné řídící parametry. Výsledky produkce se pak nechanjí velmi komfortně analyzovat. Nastavení týkající se krmení, vody a osvětlení pak lze snadno přenést do dalších stájí, které běží ve stejném produkčním režimu. Díky novému "brojler modulu" lze velmi přesně zdokumentovat průběh zástavu. Tento modul umožňuje snadné srovnání dat týkajících se spotřeby krmiva, vody, denního přírůstku, nebo úhynu mezi více zástavy mezi sebou, nebo jejich porovnání s referenčními hodnota mi. To je ten nejlepší předpoklad pro co nejlepší využití výkonostního porenciálu zvířat, úsporu nákladů a tím dlouhodobé dosážení dobrých výsledků při vysoké efektivitě. Aktuální klimatická situace Výhody patrné na první pohled 4 Software pracuje s jednoduchými a srozumitelnými symboly; 4 Rychlý přehled dat, graficky i v tabulkách; 4 Detailní protokol alarmů, historie a analýzy; 4 Rychlý přenos dat do PC v kanceláři; přes LAN Ethernet při použití optických kabelů; 4 Komunikace i se stávajícími počítači přes BFN WebLink; 4 Využití standardních IT komponentů; 4 Přístup k datům prostřednictvím síťového připojení. Přehled o klimatu PC v kanceláři Internet Aktuální přehled o konverzi při výkrmu brojlerů Router Switch Optický kabel Optický kabel WLAN LAN Přehled o produkci Farma se staršími klima a produkčními počítači Big Dutchman Farma s počítači ViperTouch přes WLAN Farma s počítači Viper Touch přes kabelové připojení (max. délka 100 m) Přehled o alarmech ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

4 Využití počítače ViperTouch při řízení klimatu ViperTouch je nový klimapočítač, kterým můžete na nejmodernější úrovni a přesto jednoduše řídit celkové klima ve vaší stáji. Co to znamená: ViperTouch lze využít pro řízeni všech běžně používaných ventilačních systémů (přirozených, mechanických a kombinovaných).k tomu náleží, boční, příčná, tunelovánebo kombinovaná tunelová ventilace. Příklad boční ventilace 4 Stěnové ventily CL Flex pro nasávání; 4 Komíny CL 600 pro odsávání; 4 Plynové agregáty JetMaster vytápění 4 Chladící systém Fogging Cooler. Příklad tunelové ventilace 4 Tunel pro nasávání; 4 AirMaster pro odsávání 4 Chladící systém Pad Cooling. Jedinečný komfort: volitelný režim regulace ViperTouch umožňuje řízení klimatu ve 3 různých režimech regulace, které jsou volně volitelné uživatelem. 4 Basic Mode (jednoduché řízení) 4 Flex Mode (flexibilní řízení) 4 Profi Mode (řízení pro náročné) Jednoduché systémy mohou být řízeny v základním režimu tzn. Basic Mode režim Flex umožňuje individuelní nastavení způsobu spolupráce nasávání a odsávání. Například u chovu nosnic s výběhem můžete dočasně vypnout po dobu otevření výběhů odsávací komíny a ventilovat jimi pouze přirozeně. Režim Profi umožňuje použít například PID regulaci (velice přesné a sofistikované řízení teploty), nechat si zobrazovat pocitovou teplotu při tunelové ventilaci, nebo množství odsávaného vzduchu v m 3 /hod/ zvíře (princip "reálného vzduchu"). Plynový zářič typ G 12 Nouzové otevírání MC 378 T PU odsáva Chlazení Pad Konvektor HeatMaster Stěnový ventil CL Flex Stěnový ventil CL 1200/CL 1900 Regulace vytápění Ventilátor do stěny JetMaster ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

5 Řízení ventilace počítačem ViperTouch nabízí spoustu možností! 4 lze připojit až 8 prostorových teplotních senzorů a 2 senzory pro měření vnitřní vlhkosti vzsuchu; 4 lze ovládat až 2 prostorová topidla v každé ze 2 možných zón (JetMaster, topidla s odvodem spalin RGA, teplovodní topení, zářiče); 4 pokud má být vytápěna pouze část stáje, je to možné pomocí jejího rozdělení až do 3 různých zón (odchovné zóny), tzn. je vytápěna pouze jedna ze zón a v ostatních je udržována pouze protizámrzná teplota; 4 je možné řídit až 4 zónová vytápění (plynové zářiče nebo extra vytápění); 4 je možné řídit až 14 skupin ventilace 14 MultiStep (v bočním, nebo tunelovém režimu); 4 konvenční stupňovitá regulace skupin ventilátorů (16 skupin v bočním a 16 skupin v tunelovém režimu); 4 minimální ventilaci je možno řídit v časových cyklech; 4 řízená tunelová ventilace, tzn. otvory tunelového nasávání jsou otevírány, nebo zavírány v závislosti na potřebné rychlosti vzduchu; 4 noční pokles teploty, tzn. v předem definovaném časovém úseku bude teplota snížena, nebo také zvýšena, pak se ViperTouch automaticky přepne do normálního režimu řízení; 4 řízení chlazení a zvlhčování (chlazení Pad, nebo chlazení mlhou); 4 zobrazení ochlazovací teploty pomocí 2 volitelných teplotních čidel u Pad chlazení; 4 teplotou řízené nouzové otevírání pomocí MC 378 T, nebo MC 378 CT; 4 připojení senzoru CO2 a s jeho pomocí pak aktivní řízení minimální ventilace v závislosti na koncentraci CO2 ve vzduchu; 4 lze připojit i další senzory, jako např. NH3, rychlosti proudění vzduchu, nebo venkovní vlhkosti vzduchu; 4 aktivní řízení podtlaku, tzn. podtla kové čidlo měří venkovní tlak a podtlak ve stáji, na základě naměřených hodnot pak závisí ovládání nasávání a spouštění alarmu; 4 optimalizované řízení teplotního komfortu, tzn. je zohledněna také vlhkost vzduchu; 4 na velkém barevném displeji je k dispozici zobrazení vývojových křivek za celý průběh zástavu. odsávací komín Odsávací komín CL 600 Nasávací koiny FAC/Fumus Senzor CO2 AirMaster Chlazení vodní mlhou er Plynové topidlo RGA AirMaster s kónusem Servomotor CL ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

6 Využití počítače ViperTouch v oblasti produkce ViperTouch není pouze profesionál ní klimapočítač, ale současně také plnohodnotný produkční a management počítač. To znamená, že registruje všechna potřebná data o produkci, růstu, spotřebě krmiva i vody a případný úhyn. Takto můžete velmi rychle reagovat na měnící se podmínky a pak včas provádět odpovídající opatření. To vede k lepším přírůstkům a vyšší užitkovosti. Rozšiřovací modul "plně funkční verze pro brojlery" umožňuje další funkce, které jsou důležité při výkrmu brojlerů a chovu rodičů masných plemen. Rozšiřovací modul "plně funkční verze pro brojlery" ViperTouch nabízí díky "plně funkční verzi pro brojlery" následující rozšiřovací funkce v oblasti ovládání krmení u brojlerů a rodičů masných plemen: 4 pomocí elektronické průtokové, bubnové váhy FW 99 B lze sledovat spotřebu krmiva a míchat až 4 různé druhy krmiva; 4 prostřednictvím váhového modulu lze ovládat až 2 elektronické váhy sil; 4 umožňuje použití mnoha různých krmných programů jako např. adlibitum, nebo časově ovládané (sloužící pro dosažení přesné hmotnosti v den porážky); 4 v každé stáji lze přesně dávkovat krmivo až do 9 cílů (násypek). Vážení sil Váha na krmivo Váha na krmivo FW 99 B Váha pro drůbež SWING 20 Váha pro drůbež SWING 70 Váha pro drůbež INCAS 2 Funkce při pauze Řízení světelného režimu ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

7 Řízení produkce počítačem ViperTouch nabízí spoustu možnosti! 4 zaznamenávání spotřeby krmiva: celkové, denní a na každé zvíře pomocí silo, bubnové nebo impulsní váhy; prostřednictvím váhového modulu mohou být připojena až 2 sila, každé s max. 8 snímači > tak lze snadno sledovat množství krmiva a protokolárně zazna mená vat dodávky; 4 řízení cílového krmení: v každé stáji může být plněno přesně definovanou krmnou dávkou až 9 zásobníků, využitelné např. u chovu rodičů masných plemen se samostatným krmnením kohoutů; 4 pomocí váhy na krmivo typ FW 99 B lze míchat krmné komponenty až ze 4 sil (využitelné při přikrmování pšenicí); 4 zaznamenávání spotřeby vody: celkové, denní a na každé zvíře a to až z 6 vodoměrů; 4 připojení až 4 vah pro drůbež (INCAS nebo SWING) pro záznam hmotnosti zvířat; 4 řízení osvětlení prostřednictvím až 4 samostatných simulátorů slunečního svitu s plynulým stmíváním a rozsvěcením; je také možná i změna intenzity osvětlení; 4 je možné využít až 4 volně volitel né spínací hodiny pro různé úkoly jako např. Egg Saver, zónové osvětlení, vyháněcí systém z hnízd, nebo uzavírání prostoru pod voliérami; 4 Funkce při pauze: pomáhají chovateli optimalizovat fáze mezi jednotlivými zástavy a týkají se namáčení, čistění, sušení a natápění stáje; 4 kompatibilní s počítačovým programem BigFarmNet Manager, který sloučí ke grafickému a tabulkovému zpracování veškerých klima i produkčních dat a dálkovému ovládání v reálném čase; 4 spuštění alarmu při výpadku proudu, odchyleky od požadované teploty, vlhkosti vzduchu; spotřeby vody i krmiva, stejně jako i nízkého zůstatku v sile. Spotřeba krmiva Denné zásobník krmiva s míchací funkcí Samostatné krmení kohoutů Spotřeba vody Alarm typ AC 208 Egg Saver BigFarmNet Manager ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13

8 ViperTouch je podle potřeby dodáván v 5 různých variantách ViperTouch /2300 X30/X 40 A) Maximální počet analogových vstupů a výstupů /23 Senzory venkovní teploty Senzory vnitřní teploty, maximálně Vlhkostní senzory, maximálně Senzory chlazení Pad Podtlakový senzor Volné vstupy senzory (NH3, CO2, O2, rychlosti proudění) maximálně Senzor CO2 pro řízení minimální ventilace* Externí signál pro regulátor otáček 0 10 V*** Signál pro CL 74 (servomotor na ventilačním komínu 0 10 V)*** CL 74 V s potenciometrem pro plynulé řízené odsávání*** Servomotor pro nasávání s potenciometrem Servomotor pro tunelovou ventilaci s potenciometrem Vodoměr Senzor pro příčný šnekový dopravník Čítací vstup pro impulsní váhu Váha pro zvířata (s modulem "plně funkční verze pro brojlery") 2 (4) 2 (4) 2 (4) 2 (4) Analogový výstup pro stmívač osvětlení Pasivní světelný senzor (neslouží k řízení) Analogový výstup pro topení Plynové zářiče Manuelně ovládaný otvor tunelového nasávání B) Maximální počet digitálních výstupů /40 Kontakty pro topení 4 (6**) 4 (6**) 4 (6**) 4 (6**) Kontakty pro plynové zářiče Kontakty pro chlazení Pad Kontakty pro chlazení vodní mlhou Kontakty pro namáčení Kontakty pro zvlhčování CL 74 pro řízený odsávací komín (2 relé pro servomotor) CL 74/75 pro nasávací komín Fumus/FAC (2 relé pro servomotor) Boční režim skupiny odsávání v MultiStepu 14 (8****) 14 (8****) 14 (8****) 14 (8****) Tunelový režim skupiny odsávání v MultiStepu Boční režim skupiny odsávání zap/vyp** Tunelový režim skupiny odsávání v "tunelových" stupních** Boční nasávání (2 relé pro 1 servomotor) Tunelové nasávání (2 relé pro servomotor) Nouzové otevírání Podávací ventilátory (termostat) Silo 1 a 2 tak tak tak tak Silo 3 a 4 (při plně funkční verzi pro brojlery) tak tak tak tak Příčný dopravník Osvětlení zap/vyp Spínací hodiny Krmení Ventil pro ovládání vody Váha Namáčení Cíle pro rodiče brojlerů (při plně funkční verzi pro brojlery) 2 (9) 2 (9) 2 (9) 2 (9) Alarm Celkem nemůže být použito více analogových vstupů resp. digitálních výstupů, než je uvedeno v řádcích A a B. Ve všech stupních výbavy lze počítači Viper připojit modul umožňující vážení. Regulace otáček u ventilátorů umožňuje interní, nebo externí triac, v závislosti na typu počítače ViperTouch. * pouze v režimu Profi ** pouze v režimu Basic nebo Flex *** pouze v režimu Profi nebo Flex **** Dvouzónová regulace v režimu Profi Německo: Big Dutchman International GmbH Postfach Vechta Tel. +49(0) Fax -237 big@bigdutchman.de Spojené státy americké: Big Dutchman, Inc. Tel bigd@bigdutchmanusa.com Brazílie: Big Dutchman (Brasil) Ltda. Tel bigdutchmanbrasil@bigdutchman.com.br Rusko: OOO Big Dutchman Tel ikotov@bigdutchman.ru Asie: BD Agriculture (Malaysia) Sdn. Bhd. Tel bdasia@bigdutchman.com Čína: Big Dutchman (Tianjin) Livestock Equipment Co., Ltd. Tel bdcnsales@bigdutchman.com Technické změny vyhrazeny CZ 3/ ViperTouch-de,en,fr,es,ru,pl,nl,it,bg,pt, sr,cz.indd :13
