Axiální ventilátory Do každé stáje optimální ventilátor

Transkript

1 Axiální ventilátory Do každé stáje optimální ventilátor

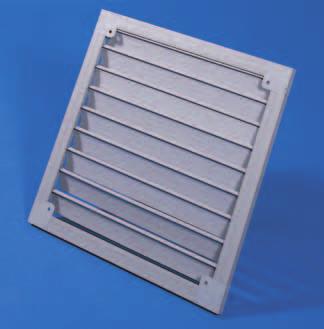

2 Axiálné ventilátory s rámem pro zabudování do stěn Firma Big Dutchman Vám ve velkém výběru nabízí Axiální ventilátory různých typů. Takto jsme schopni optimálně řešit požadavky na větrání Vašich stájí. Ventilátory se výborně hodí pro zabudování do stěn a stropů. Rám ventilátoru je aerodynamicky vytvarován a je vyroben z vysokojakostního ocelového plechu = dlouhá životnost. Lopatky jsou zhotoveny z profilovaného tlakového odlitku hliníku a vyznačují se obzvlášť vysokou účinností. Vedle Standardních ventilátorů (FC) dodáváme mimo jiné i ventilátory se srpovitými lopatkami (FE). Ty jsou ještě více tlakově stabilní a také tišší. Výhody ) vysoký vzduchový výkon při nízké spotřebě energie; ) vynikající možnost regulace; ) nízká úroveň hluku; ) lehká a rychlá montáž; ) vysoká odolnost proti korozi; ) dlouhá životnost. Standardní ventilátor (FC) s rámem pro zabudování do stěn Ventilátor se srpovitými lopatkami (FE) Na přání nabízí Big Dutchman následující příslušenství Ochranné mřížky Ochranná mřížka je nutná pokud se ventilátor nachází v pásmu dosahu osob. Žaluzie Jedná se o samočinnou uzavírací klapku z PVC. Pokud ventilátor stojí je žaluzie a tím i stáj uzavřena. Ochranná mřížka Žaluzie Rozměry a montážní data Ø Vrtule A B C D E F (v cm) (v mm)

3 Technická data ventilátorů pro zabudování do stěn a potrubí Vysvětlivky k typovému označení FC035-4EQ FC = Standardní ventilátor 4 = 4-pólový; 6 = 6-pólový E = jednofázový (1~ 230 V) Q = do stěn FE091-6DT FE = Ventilátor se srp. lopatkami 035 (091) = průměr vrtule (cm) D = třífázový (3~ 400 V) T = do potrubi Technická data: 1 ~ 230 V, 50 Hz FC035-4E FC040-4E FC045-4E FC050-4E FC056-6E FC063-6E FC071-6E FC080-6E FE091-6E Obj. číslo vent. do stěn (Q) Obj. číslo vent. do potrubi (T) Výkon (m 3 /hod) ve stěně Příkon (Watty) Spec. výkon (W/1000 m 3 /hod) 45,3 50,7 53,7 56,2 43,7 44,3 47,6 50,5 38,7 Jmenovitý (Ampéry) 0,75 1,30 1,90 2,30 1,95 2,70 4,10 6,30 4,60 Motorový spouštěč (Ampéry) 1,0 1,4 2,3 2,7 2,2 3,0 4,6 6,7 5,2 Hlučnost (db(a)) Technická data: 3 ~ 400 V, 50 Hz FC045-4D FC050-4D FC056-6D FC063-6D FC071-6D FC080-6D FE091-6D Obj. číslo vent. do stěn (Q) Obj. číslo vent. do potrubí (T) Výkon (m 3 /hod) ve stěně Příkon (Watty) Spec. výkon (W/1000 m 3 /hod) 45,6 51,9 36,5 38,0 46,0 48,9 40,2 Jmenovitý proud (Ampéry) 0,8 1,1 0,74 1,4 1,8 2,7 1,95 Motorový spouštěč (Ampéry) 0,9 1,3 0,8 1,5 1,9 3,1 2,4 Hlučnost (db(a)) Udávané výkony jsou měřeny při 0 Pa, bez ochranné mřížky a hustotě vzduchu 1,2 kg/m 3. Hlučnost byla měřena v bočním úhlu 45 od volně foukajícího ventilátoru, podtlaku 0 Pa a vzdálenosti 7 m. Vzduchotechnická data Výkony v jednofázové síti: 230 V, 50 Hz v m 3 /hod Typ 0 Pa 10 Pa 20 Pa 30 Pa 40 Pa 50 Pa při Pa (max.) FC035-4E FC040-4E FC045-4E FC050-4E FC056-6E FC063-6E FC071-6E FC080-6E FE091-6E Výkony v třífázové síti: 400 V, 50 Hz v m 3 /hod Typ 0 Pa 10 Pa 20 Pa 30 Pa 40 Pa 50 Pa při Pa (max.) FC045-4D FC050-4D FC056-6D FC063-6D FC071-6D FC080-6D FE091-6D Motory jsou vyrobeny min. se stupněm ochrany IP 54 (prachově a vodotěsné). Všechny uvedené axiální ventilátory 1 ~ 230 V a 3 ~ 400 V lze regulovat elektronicky, nebo pomocí transformátoru. Na žádost je možná také regulace pomocí frekvenčního měniče. Mimo to lze všechny uvedené typy ventilátorů dodat také na jiná síťová napětí a nebo na frekvenci 60 Hz.

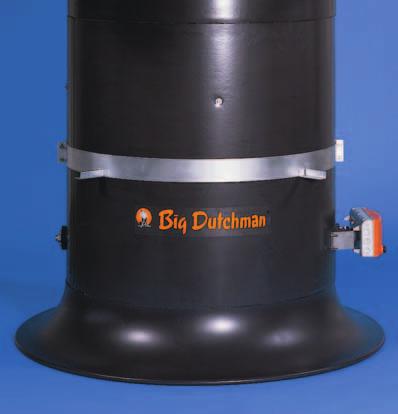

4 Axiální ventilátory pro zabudování do potrubí Axiální ventilátory od firmy Big Dutchman se výbor - ně hodí pro zabudování do kruhových odsávacích potrubí. Nabízené ventilátory se přesně hodí k odsávacím komínům Big Dutchman, což zaručuje pohodlnou montáž. Kompletní odsávací komín s nasávací tryskou a výfukovým kónusem (difusorem) zajistí 10 až 15 % nárůst vzduchového výkonu. Současně se snižuje specifický příkon (W/1000 m 3 /hod) o 5 až 10 %. Komíny lze dodat v 9 různých vnitřních průměrech a světle šedé. 1 2 Odsávací komíny Big Dutch - man jsou vyrobeny z 50 mm silných polyuretanových trubek (1), jsou 100 % bez FCKW a potaženy sklolaminátovým polyesterem. Nasávací tryska (2) je instalována na obou koncích komínu (nahoře a dole) a vylepšuje jeho aerodynamiku. Standardně slouží k uzavírání komínu otočná klapka (3), ovládaná servopohonem CL 74 (4). 3 4 Díky vysoké stabilitě PUtrubek (1) a jejich zavěšení mohou být tyto odsávací komíny vyvedeny i několik metrů nad střechu aniž by ztratily jejich kruhový tvar. Každý komín je dodáván kompletně, spolu s potřebným kotvícím materiálem. Výhradně pro použití ve stájích chovu drůbeže lze pro komín použít jednoduchou uzavírací klapku (8). Ta se otvírá i zavírá samočinně. V tomto případě je ale nutné instalovat na komín difusor (5), který slouží zároveň i jako ochrana proti větru U menších průměrů komínů (Ø cm) je možno použit servomotor Belimo. Díky použití výfukového kónusu (5) je zvýšeno množství odsávaného vzduchu (Venturiho efekt) Mimo to je i do komínu minimalizován průnik vody vlivem deště. Standardně je komín kolem střechy utěsněn pomocí pružného zakrytí (6) a térové pásky (7). Na přání lze dodat také pevnou střešní desku z laminátu, která bude zhotovena na odpovídající sklon střechy. 8 Tuto specielní velmi velkou nasávací trysku (9) vyrobenou z PU lze použít pro komíny o Ø 920 mm. Je aerodynamicky tvarovaná a o 4 % zvyšuje vzduchový výkon. Prostřednictvím kotvící obruče (10) bude komín připevněn na mezistrop. V případě že strop kopíruje sklon střechy je komín zavěšen pomocí lan. 9 10

5 ETAVENT axiální ventilátor s optimální spotřebou energie Axiální ventilátory ETAVENT se používají u plynule regulovaných odsávacích jednotek. Jsou poháněny EC-motorem s vnějším rotorem a mají velmi malou spotřebu energie. Lze je využít v odsávacích jednotkách s plynulou regulací, v principu MultiStep, nebo k jednotlivému odsávání ve stájích osazených komíny. Dodávány jsou k osazení do stěn i do potrubí. Ventilátory mají následující jasné výhody: ) je možná až 70 % úspora energie; ) vysoký stupeň účinnosti v xelém pásmu otáček; ) univerzální řízení analogovým signálem 0-10 V; ) díky EC-motoru je velmi přesně držena zadaná úroveň ventilace; ) nízká hladina hluku; ) jednoduchá instalace. tradiční reg. princip ETAVENT Příkon ve Wattech Otáčky Rozměry a montážní data Ø Vrtule A B C D E F (v cm) (v mm) Technická data: 1 ~ 230 V, 50 Hz Typ ETA-FC040 ETA-FC045 ETA-FC050 ETA-FC056 ETA-FC063 ETA-FE071 ETA-FE080 ETA-FE091 Obj. číslo vent. do stěn Obj. číslo vent. do potrubí Výkon (m 3 /hod) ve stěně Příkon (Watty) Spec. výkon (Watt/1000 m 3 /hod) 43,8 52,3 55,4 41,2 37,5 43,0 43,3 42,1 Jmenovitý proud (Ampéry) 1,15 1,9 2,7 2,3 2,5 3,8 4,4 4,9 Hlučnost (db(a)) Udávané výkony jsou měřeny při 0 Pa, bez ochranné mřížky a hustotě vzduchu 1,2 kg/m 3. Hlučnost byla měřena v bočním úhlu 45 od volně foukajícího ventilátoru, podtlaku 0 Pa a vzdálenosti 7 m. Vzduchotechnická data Typ 0 Pa 10 Pa 20 Pa 30 Pa 40 Pa 50 Pa bei Pa (max.) ETA-FC ETA-FC ETA-FC ETA-FC ETA-FC ETA-FE ETA-FE ETA-FE

6 Příklady použití ventilátorů zabudovaných do stěn a potrubí Využití axiálních ventilátorů ve stáji se stropem typu Diff-Air Venkovní pohled na steijnou stáj U této stáje musel být splněn požadavek na odsávání vzduchu a to vyvést jej 2,20 m nad hřeben stáje. Bylo také nutné instalo-vat zde další přídavné ukotvení. Decentrální odsávání vzduchu Centrální odsávání vzduchu Použití ventilátorů zabudovaných do stěny Německo Big Dutchman International GmbH Big Dutchman Pig Equipment GmbH Postfach Vechta Germany Tel. +49(0) Fax +49(0) big@bigdutchman.de Asie Big Dutchman Asia No. 25, Jalan Pemberita (U1/49) Temasya Industrial Park Section U Shah Alam Selangor Darul Ehsan Malaysia Tel Fax bdasia@bda.com.my USA Big Dutchman, Inc. P.O. Box 1017 Holland, MI USA Tel Fax bigd@bigdutchmanusa.com Technické změny vyhrazeny. CZ 10/2008
