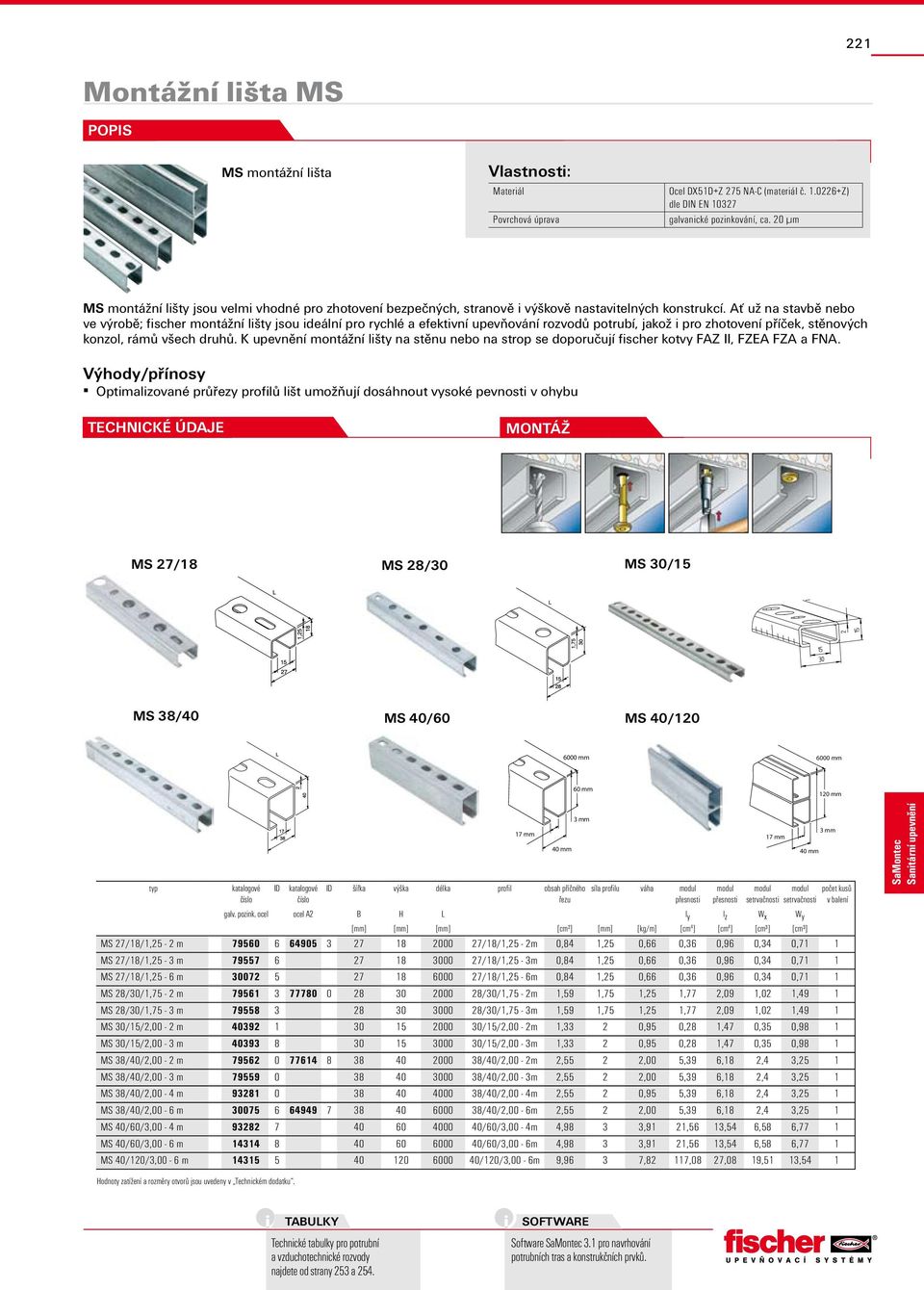

1 221 Montážní lišta M M montážní lišta Ocel X51+Z 275 NA-C (materiál č Z) dle IN EN Povrchová úprava galvanické pozinkování, ca. 20 µm M montážní lišty jsou velmi vhodné pro zhotovení bezpečných, stranově i výškově nastavitelných konstrukcí. Ať už na stavbě nebo ve výrobě; fischer montážní lišty jsou ideální pro rychlé a efektivní upevňování rozvodů potrubí, jakož i pro zhotovení příček, stěnových konzol, rámů všech druhů. K upevnění montážní lišty na stěnu nebo na strop se doporučují fischer kotvy FAZ II, FZEA FZA a FNA. Výhody/přínosy Optimalizované průřezy profilů lišt umožňují dosáhnout vysoké pevnosti v ohybu montáž M 27/18 M 28/30 M 30/15 Montage M 38/40 M 40/60 M 40/120 Profil 40/60 mm Profil 40/120 mm 6000 mm 6000 mm 60 mm 120 mm 17 mm 40 mm šířka výška délka profil obsah příčného řezu 3 mm síla profilu váha modul přesnosti modul přesnosti 17 mm modul setrvačnosti 40 mm 3 mm modul setrvačnosti galv. pozink. ocel ocel A2 H l y l z W x W y [cm²] [kg/m] [cm 4 ] [cm 4 ] [cm³] [cm³] M 27/18/1,25-2 m /18/1,25-2m 0,84 1,25 0,66 0,36 0,96 0,34 0,71 1 M 27/18/1,25-3 m /18/1,25-3m 0,84 1,25 0,66 0,36 0,96 0,34 0,71 1 M 27/18/1,25-6 m /18/1,25-6m 0,84 1,25 0,66 0,36 0,96 0,34 0,71 1 M 28/30/1,75-2 m /30/1,75-2m 1,59 1,75 1,25 1,77 2,09 1,02 1,49 1 M 28/30/1,75-3 m /30/1,75-3m 1,59 1,75 1,25 1,77 2,09 1,02 1,49 1 M 30/15/2,00-2 m /15/2,00-2m 1,33 2 0,95 0,28 1,47 0,35 0,98 1 M 30/15/2,00-3 m /15/2,00-3m 1,33 2 0,95 0,28 1,47 0,35 0,98 1 M 38/40/2,00-2 m /40/2,00-2m 2,55 2 2,00 5,39 6,18 2,4 3,25 1 M 38/40/2,00-3 m /40/2,00-3m 2,55 2 2,00 5,39 6,18 2,4 3,25 1 M 38/40/2,00-4 m /40/2,00-4m 2,55 2 0,95 5,39 6,18 2,4 3,25 1 M 38/40/2,00-6 m /40/2,00-6m 2,55 2 2,00 5,39 6,18 2,4 3,25 1 M 40/60/3,00-4 m /60/3,00-4m 4,98 3 3,91 21,56 13,54 6,58 6,77 1 M 40/60/3,00-6 m /60/3,00-6m 4,98 3 3,91 21,56 13,54 6,58 6,77 1 M 40/120/3,00-6 m /120/3,00-6m 9,96 3 7,82 117,08 27,08 19,51 13,54 1 Hodnoty zatížení a rozměry otvorů jsou uvedeny v Technickém dodatku. Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

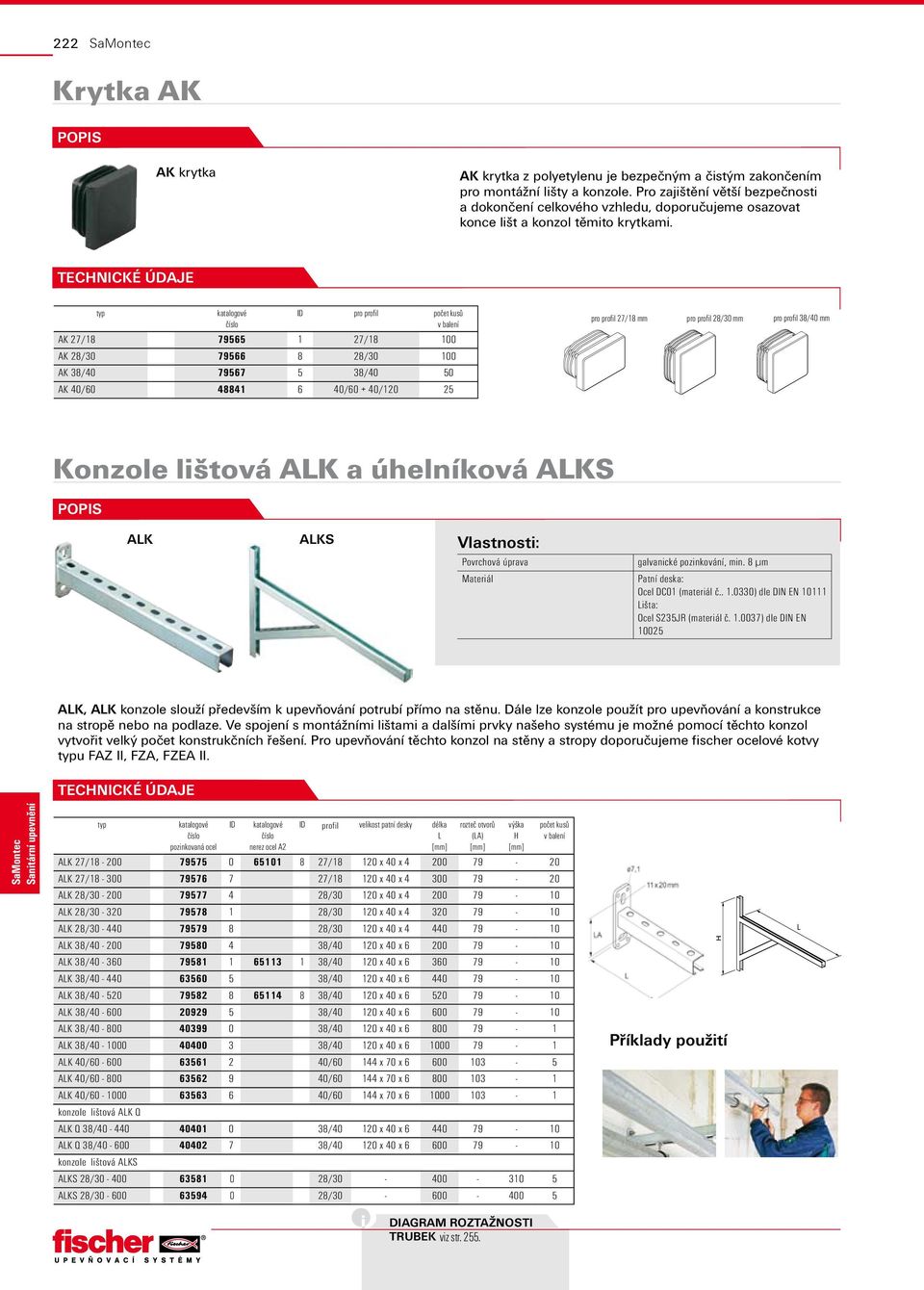

2 222 Krytka AK AK krytka AK krytka z polyetylenu je bezpečným a čistým zakončením pro montážní lišty a konzole. Pro zajištění větší bezpečnosti a dokončení celkového vzhledu, doporučujeme osazovat konce lišt a konzol těmito krytkami. pro profil AK 27/ / pro profil 27/18 mm pro profil 28/30 mm pro profil 38/40 mm AK 28/ / AK 38/ /40 50 AK 40/ / / Konzole lištová AK a úhelníková AK AK AK Povrchová úprava galvanické pozinkování, min. 8 µm Patní deska: Ocel C01 (materiál č ) dle IN EN išta: Ocel 235JR (materiál č ) dle IN EN AK, AK konzole slouží především k upevňování potrubí přímo na stěnu. ále lze konzole použít pro upevňování a konstrukce na stropě nebo na podlaze. Ve spojení s montážními lištami a dalšími prvky našeho systému je možné pomocí těchto konzol vytvořit velký počet konstrukčních řešení. Pro upevňování těchto konzol na stěny a stropy doporučujeme fischer ocelové kotvy u FAZ II, FZA, FZEA II. pozinkovaná ocel nerez ocel A2 profil velikost patní desky délka rozteč otvorů (A) AK 27/ / x 40 x AK 27/ / x 40 x AK 28/ / x 40 x AK 28/ / x 40 x AK 28/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 38/ / x 40 x AK 40/ / x 70 x AK 40/ / x 70 x AK 40/ / x 70 x konzole lištová AK Q AK Q 38/ / x 40 x AK Q 38/ / x 40 x konzole lištová AK AK 28/ / AK 28/ / výška H Příklady použití iagram roztažnosti trubek viz str. 255.

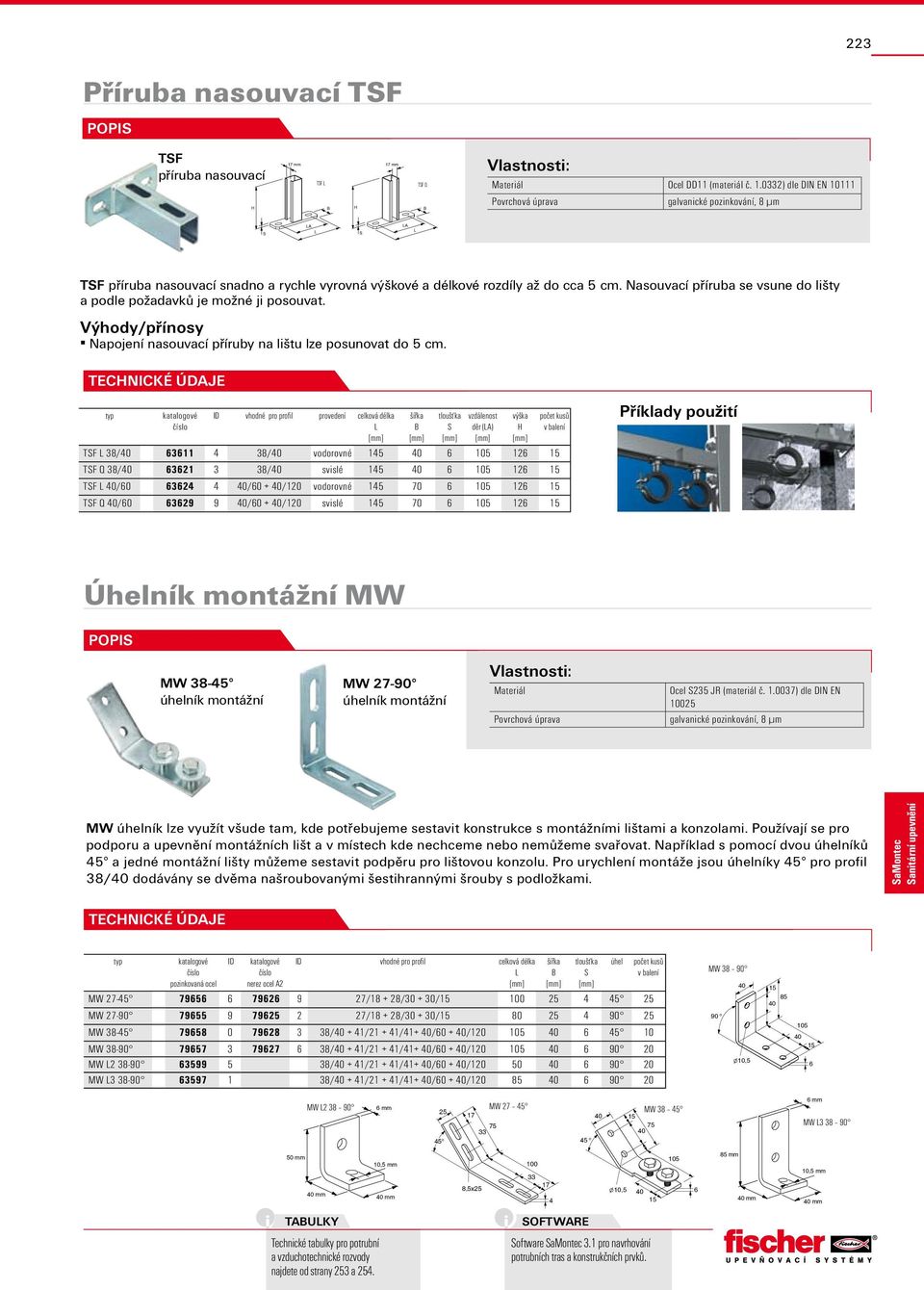

3 223 Příruba nasouvací TF TF příruba nasouvací H 17 mm TF H 17 mm TF Q Ocel 11 (materiál č ) dle IN EN A A TF příruba nasouvací snadno a rychle vyrovná výškové TF Q a délkové rozdíly až do cca 5 cm. Nasouvací příruba se vsune do lišty a podle požadavků je možné ji posouvat. TF Výhody/přínosy Napojení nasouvací příruby na lištu lze posunovat do 5 cm. vhodné pro profil provedení celková délka šířka tloušťka vzdálenost děr (A) TF 38/ /40 vodorovné TF Q 38/ /40 svislé TF 40/ / /120 vodorovné TF Q 40/ / /120 svislé výška H Příklady použití Úhelník montážní MW MW úhelník montážní MW úhelník montážní Ocel 235 JR (materiál č ) dle IN EN MW úhelník lze využít všude tam, kde potřebujeme sestavit konstrukce s montážními lištami a konzolami. Používají se pro podporu a upevnění montážních lišt a v místech kde nechceme nebo nemůžeme svařovat. Například s pomocí dvou úhelníků 45 a jedné montážní lišty můžeme sestavit podpěru pro lištovou konzolu. Pro urychlení montáže jsou úhelníky 45 pro profil 38/40 dodávány se dvěma našroubovanými šestihrannými šrouby s podložkami. pozinkovaná ocel nerez ocel A2 vhodné pro profil celková délka MW / / / MW / / / MW / / /41+ 40/ / MW / / /41+ 40/ / MW / / /41+ 40/ / MW / / /41+ 40/ / šířka tloušťka úhel MW l10, MW mm MW MW mm MW mm 40 mm 10,5 mm 40 mm 8,5x l10, mm 40 mm 10,5 mm 40 mm Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

4 224 Úhelník univerzální UW UW univerzální úhelník 20 mm 11 mm Ocel 11 (materiál č ) dle IN EN mm 94 mm 135 mm 42 mm 4 mm UW úhelník je ideální konstrukční prvek. ovoluje uchycení lišt a jejich přídavných prvků jak v horizontální, tak ve vertikální poloze.. UW vhodné pro profil celková délka UW / /41+ 40/ / šířka tloušťka Úhelník lištový MW 2 MW 2 úhelnik lištový Ocel 11 (materiál č ) dle IN EN MW 2 úhelník je vhodný na všech místech, kde je potřeba spojit lišty vertikálního směru s horizontálními. Jeho hlavní výhoda spočívá v tom, že tento spoj lišty s lištou není vidět a otvory v nich, např. pro upevnění trubek, jsou k dispozici v jejich celé délce. montáž. vhodné pro profil celková délka MW / /60 MW šířka tloušťka Příruba čelní TF TF Q příruba čelní TF příruba čelní Patní deska: Ocel 11 (materiál č ) dle IN EN Ocelový pásek: 235JR (materiál č ) dle IN EN TF Q a TF příruba v provedení vodorovném i svislém se hodí k připevňování montážních lišt ke stěnám, podlaze nebo stropu. Pomocí montážních lišt je možné snadno sestavit příčky v rozvodných kanálech nebo šachtách, případně mezi jinými konstrukcemi. Fischer příruba čelní je dodávána se dvěma našroubovanými šestihrannými šrouby s podložkami. íky oválným otvorům v přírubě je možné seřízení ve více směrech. Pro upevňování těchto přírub na stěny a stropy doporučujeme ocelové koty u FAZ II, FZA, EA II, FZEA II. iagram roztažnosti trubek viz str. 255.

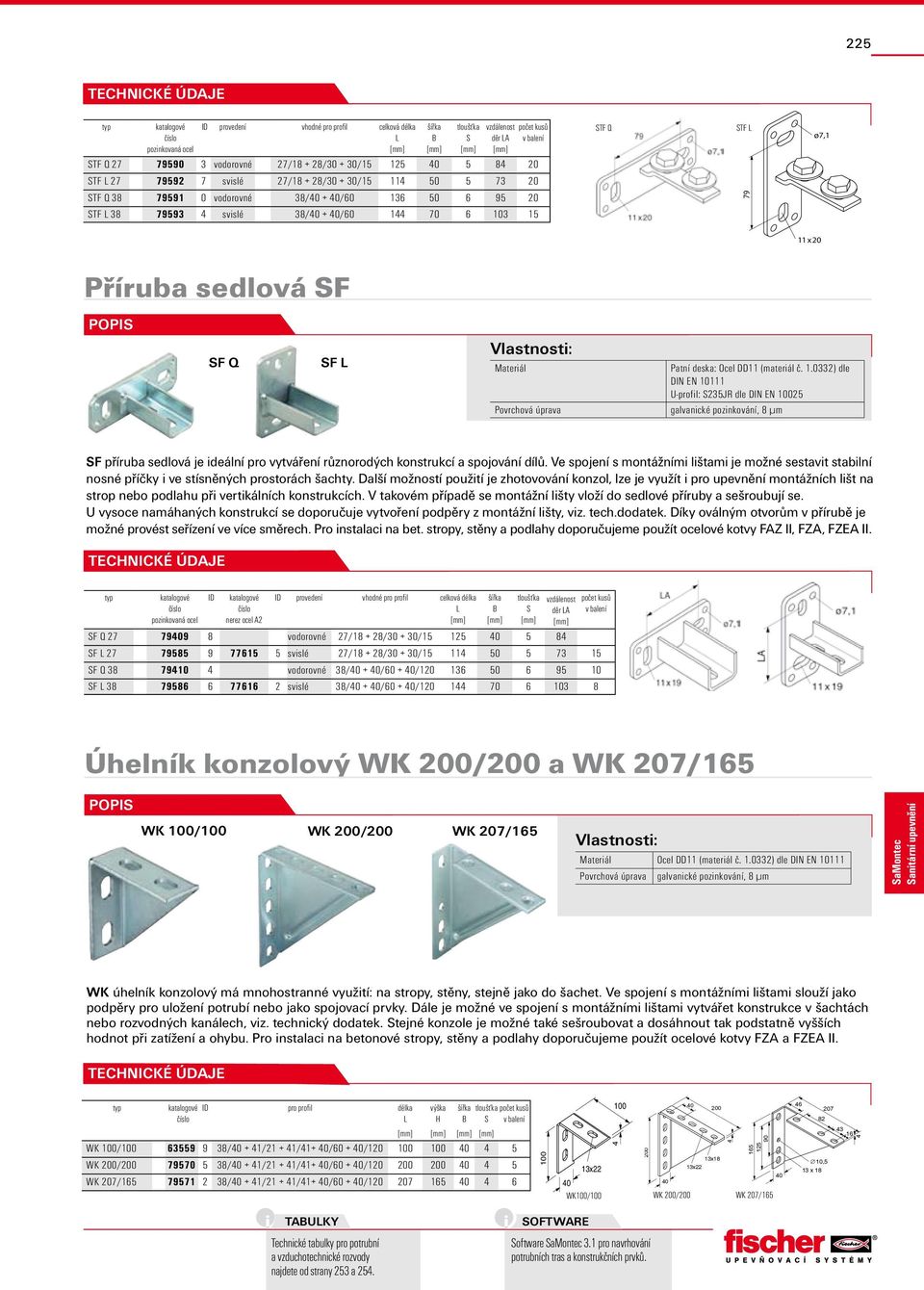

5 4 225 pozinkovaná ocel provedení vhodné pro profil celková délka šířka tloušťka vzdálenost děr A TF Q vodorovné 27/ / / TF svislé 27/ / / TF Q vodorovné 38/ / TF svislé 38/ / TF Q TF 79 ø7,1 11 x 20 Příruba sedlová F F Q F Patní deska: Ocel 11 (materiál č ) dle IN EN U-profil: 235JR dle IN EN F příruba sedlová je ideální pro vytváření různorodých konstrukcí a spojování dílů. Ve spojení s montážními lištami je možné sestavit stabilní nosné příčky i ve stísněných prostorách šachty. alší možností použití je zhotovování konzol, lze je využít i pro upevnění montážních lišt na strop nebo podlahu při vertikálních konstrukcích. V takovém případě se montážní lišty vloží do sedlové příruby a sešroubují se. U vysoce namáhaných konstrukcí se doporučuje vytvoření podpěry z montážní lišty, viz. tech.dodatek. íky oválným otvorům v přírubě je možné provést seřízení ve více směrech. Pro instalaci na bet. stropy, stěny a podlahy doporučujeme použít ocelové kotvy FAZ II, FZA, FZEA II. pozinkovaná ocel nerez ocel A2 provedení vhodné pro profil celková délka F Q vodorovné 27/ / / šířka tloušťka vzdálenost děr A F svislé 27/ / / F Q vodorovné 38/ / / F svislé 38/ / / Úhelník konzolový WK 200/200 a WK 207/165 WK 100/100 WK 200/200 WK 207/165 Ocel 11 (materiál č ) dle IN EN WK úhelník konzolový má mnohostranné využití: na stropy, stěny, stejně jako do šachet. Ve spojení s montážními lištami slouží jako podpěry pro uložení potrubí nebo jako spojovací prvky. ále je možné ve spojení s montážními lištami vytvářet konstrukce v šachtách nebo rozvodných kanálech, viz. technický dodatek. tejné konzole je možné také sešroubovat a dosáhnout tak podstatně vyšších hodnot při zatížení a ohybu. Pro instalaci na betonové stropy, stěny a podlahy doporučujeme použít ocelové kotvy FZA a FZEA II. pro profil délka výška H šířka tloušťka WK 100/ / / /41+ 40/ / WK 200/ / / /41+ 40/ / WK 207/ / / /41+ 40/ / x22 40 WK100/ x18 13x WK 200/200 WK 207/ ,5 13 x 18 4 Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků

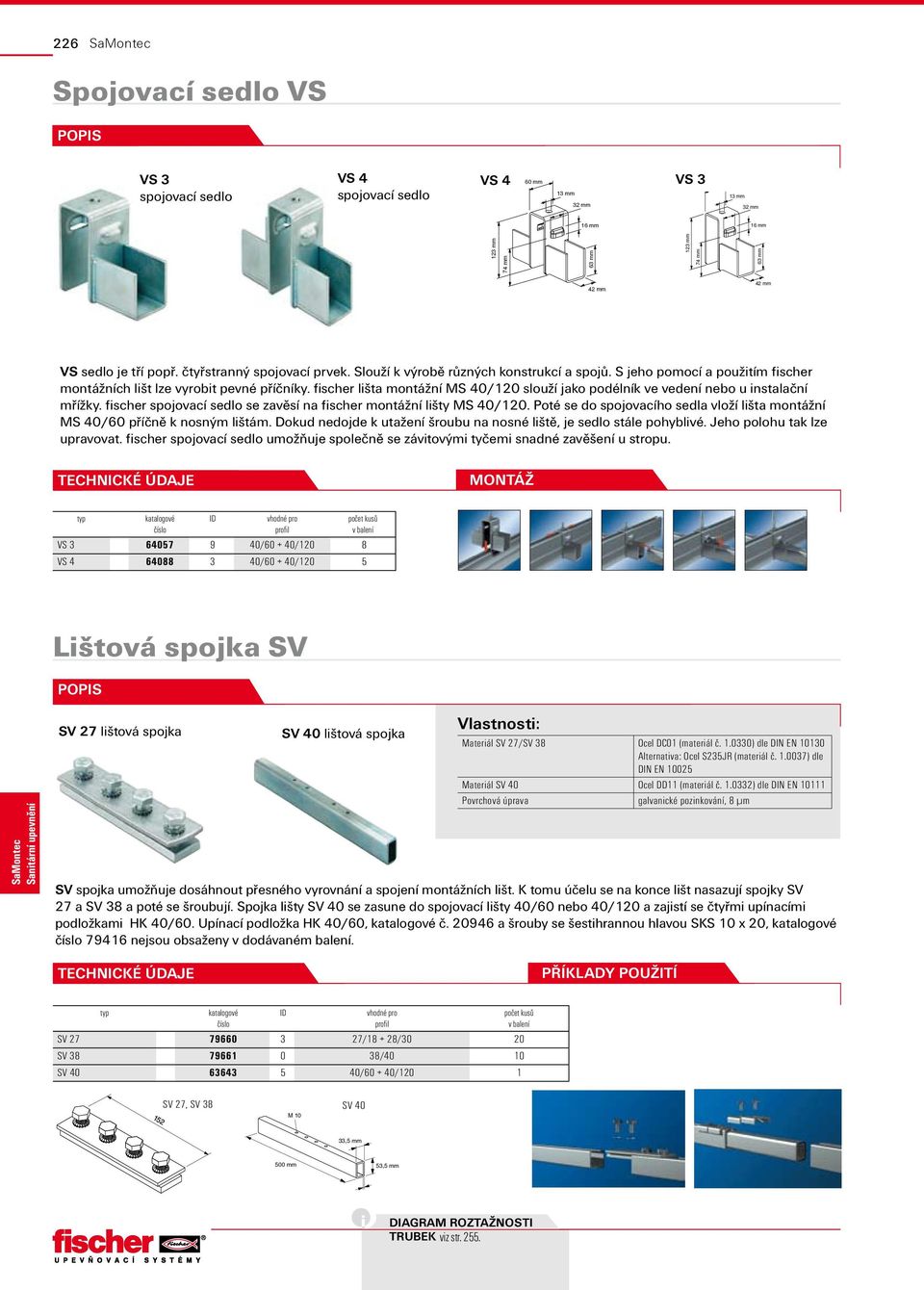

6 226 pojovací sedlo V V 3 spojovací sedlo V 4 spojovací sedlo V 4 60 mm V 3 13 mm 32 mm 60 mm 13 mm 32 mm 16 mm 16 mm 123 mm 74 mm 63 mm 123 mm 74 mm 63 mm 42 mm 42 mm V3 V sedlo je tří popř. čtyřstranný spojovací prvek. louží k výrobě různých konstrukcí a spojů. jeho pomocí a použitím fischer montážních lišt lze vyrobit pevné příčníky. fischer lišta montážní M 40/120 slouží jako podélník ve vedení nebo u instalační mřížky. fischer spojovací sedlo se zavěsí na fischer montážní lišty M 40/120. Poté se do spojovacího sedla vloží lišta montážní M 40/60 příčně k nosným lištám. okud nedojde k utažení šroubu na nosné liště, je sedlo stále pohyblivé. Jeho polohu tak lze upravovat. fischer spojovací sedlo umožňuje společně se ovými tyčemi snadné zavěšení u stropu. montáž vhodné pro profil V / /120 8 V / /120 5 ištová spojka V V 27 lištová spojka V 40 lištová spojka V 27/V 38 Ocel C01 (materiál č ) dle IN EN Alternativa: Ocel 235JR (materiál č ) dle IN EN V 40 Ocel 11 (materiál č ) dle IN EN V spojka umožňuje dosáhnout přesného vyrovnání a spojení montážních lišt. K tomu účelu se na konce lišt nasazují spojky V 27 a V 38 a poté se šroubují. pojka lišty V 40 se zasune do spojovací lišty 40/60 nebo 40/120 a zajistí se čtyřmi upínacími podložkami HK 40/60. Upínací podložka HK 40/60, č a šrouby se šestihrannou hlavou K 10 x 20, nejsou obsaženy v dodávaném balení. PŘÍKAY POUŽITÍ vhodné pro profil V / /30 20 V /40 10 V / /120 1 V 27, V 38 V 40 M 10 33,5 mm 500 mm 53,5 mm 5 mm iagram roztažnosti trubek viz str. 255.

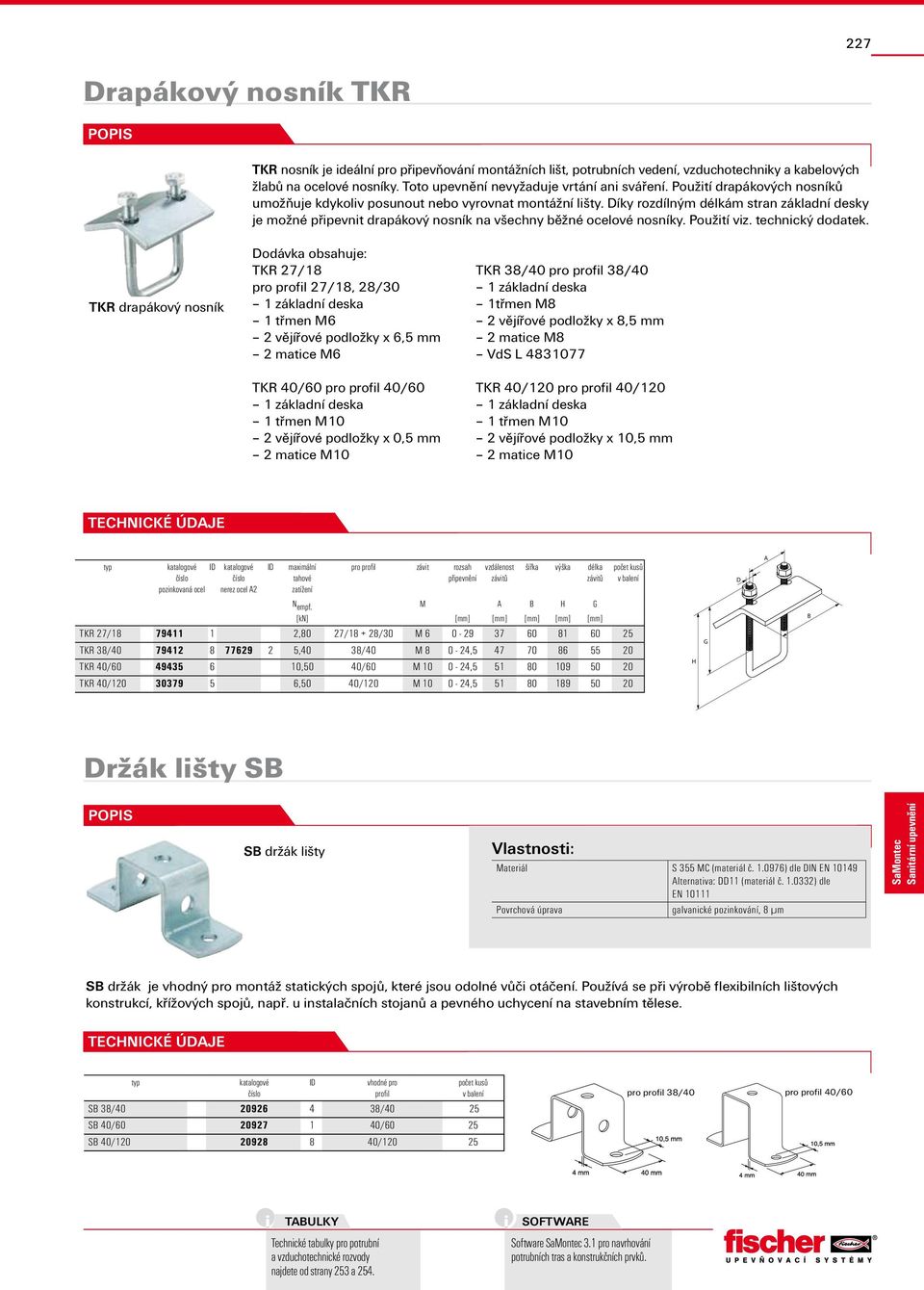

7 227 rapákový nosník TKR TKR nosník je ideální pro připevňování montážních lišt, potrubních vedení, vzduchotechniky a kabelových žlabů na ocelové nosníky. Toto upevnění nevyžaduje vrtání ani sváření. Použití drapákových nosníků umožňuje kdykoliv posunout nebo vyrovnat montážní lišty. íky rozdílným délkám stran základní desky je možné připevnit drapákový nosník na všechny běžné ocelové nosníky. Použití viz. technický dodatek. TKR drapákový nosník odávka obsahuje: TKR 27/18 TKR 38/40 pro profil 38/40 pro profil 27/18, 28/30 1 základní deska 1 základní deska 1třmen M8 1 třmen M6 2 vějířové podložky x 8,5 mm 2 vějířové podložky x 6,5 mm 2 matice M8 2 matice M6 Vd TKR 40/60 pro profil 40/60 TKR 40/120 pro profil 40/120 1 základní deska 1 základní deska 1 třmen M10 1 třmen M10 2 vějířové podložky x 0,5 mm 2 vějířové podložky x 10,5 mm 2 matice M10 2 matice M10 pozinkovaná ocel nerez ocel A2 maximální tahové zatížení pro profil rozsah připevnění vzdálenost ů šířka výška délka ů N empf. M A H G [kn] TKR 27/ ,80 27/ /30 M TKR 38/ ,40 38/40 M , TKR 40/ ,50 40/60 M , TKR 40/ ,50 40/120 M , H G A ržák lišty držák lišty 355 MC (materiál č ) dle IN EN Alternativa: 11 (materiál č ) dle EN držák je vhodný pro montáž statických spojů, které jsou odolné vůči otáčení. Používá se při výrobě flexibilních lištových konstrukcí, křížových spojů, např. u instalačních stojanů a pevného uchycení na stavebním tělese. vhodné pro profil 38/ / / / / / pro profil 38/40 pro profil 40/60 Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků. 38/40

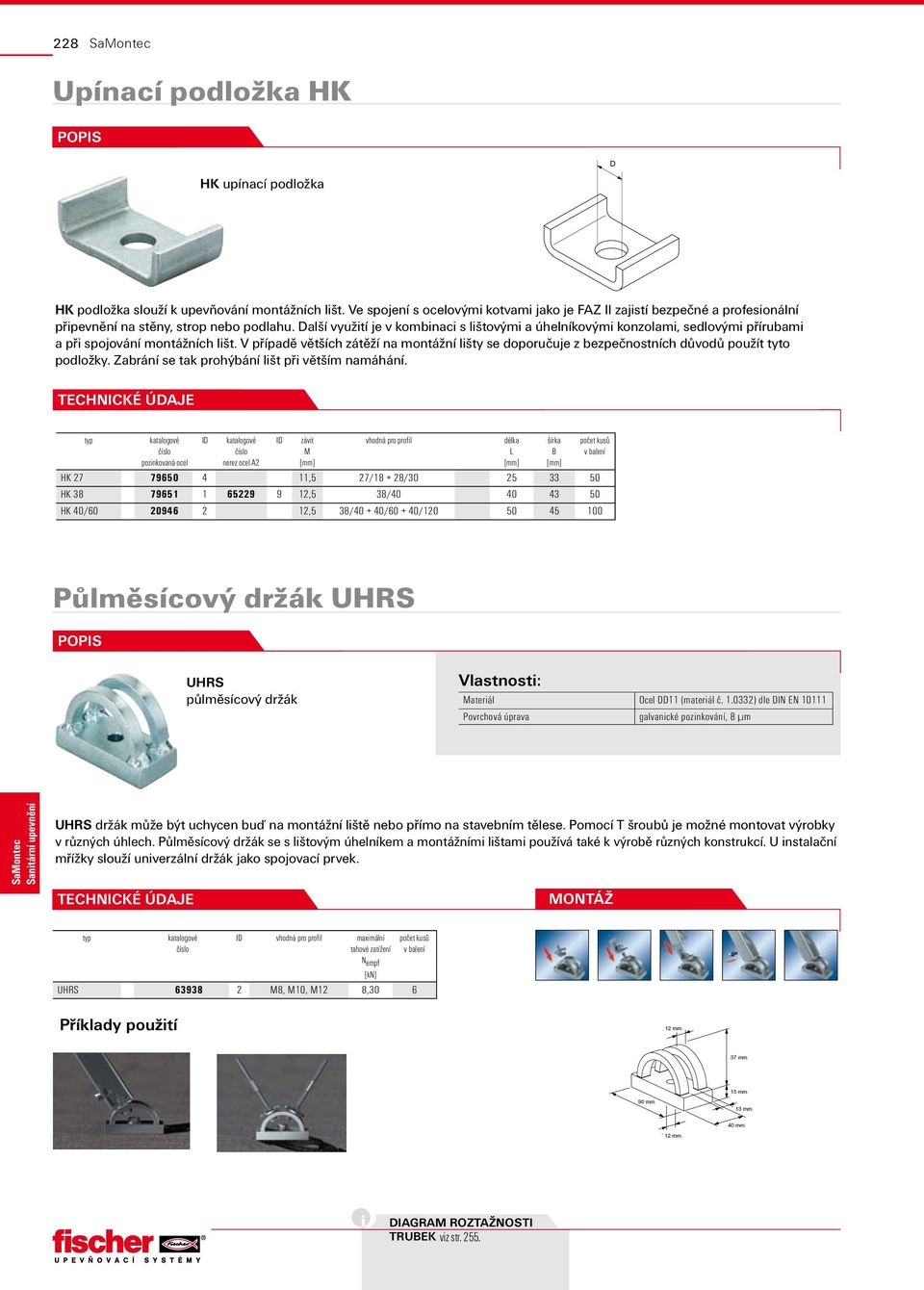

8 228 Upínací podložka HK HK upínací podložka HK podložka slouží k upevňování montážních lišt. Ve spojení s ocelovými kotvami jako je FAZ II zajistí bezpečné a profesionální připevnění na stěny, strop nebo podlahu. alší využití je v kombinaci s lištovými a úhelníkovými konzolami, sedlovými přírubami a při spojování montážních lišt. V případě větších zátěží na montážní lišty se doporučuje z bezpečnostních důvodů použít tyto podložky. Zabrání se tak prohýbání lišt při větším namáhání. pozinkovaná ocel nerez ocel A2 M vhodná pro profil HK ,5 27/ / HK ,5 38/ HK 40/ ,5 38/ / / délka šírka Půlměsícový držák UHR UHR půlměsícový držák Ocel 11 (materiál č ) dle IN EN UHR držák může být uchycen buď na montážní liště nebo přímo na stavebním tělese. Pomocí T šroubů je možné montovat výrobky v různých úhlech. Půlměsícový držák se s lištovým úhelníkem a montážními lištami používá také k výrobě různých konstrukcí. U instalační mřížky slouží univerzální držák jako spojovací prvek. montáž vhodná pro profil maximální tahové zatížení N empf [kn] UHR M8, M10, M12 8,30 6 Příklady použití 12 mm 37 mm 15 mm 90 mm 13 mm 40 mm 12 mm UHR iagram roztažnosti trubek viz str. 255.

9 229 T šroub FH CIX FH Clix-N šroub dělený FH Clix T šroub FH Clix T šroub Ocel 11 (materiál č ) dle IN EN Výhody/přínosy T šroub FH CIX stačí jen vložit do lišty nebo konzole a pootočit a předmontáž je hotova. FH CIX-N šroub je tvořen více samostatnými částmi, oproti běžnému upevňovacímu prvku s posuvnou maticí a nabízí tak, díky svému uzamykacímu systému, snadnou manipulaci během instalace. Šroub FH CIX-N může být v přerušeních snadno zkracován pomocí pákových kleští. montáž katalogoví vhodné pro profil délka délka M 1 2 pozinkovaná ocel nerez ocel A2 FH Clix-N T šroub dělený FH CIX -N M 8 x / / /15 M FH CIX-N M 8 x / / /15 M FH CIX -N M 8 x / / /15 M FH Clix T šroub FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 8 x / / /15 M FH CIX 10 x / / /15 M FH CIX 10 x / / /15 M FH CIX 10 x / / /15 M FH Clix T šroub FH CIX 8 x / / / / /120 M FH CIX 8 x / / / / /120 M FH CIX 8 x / / / / /120 M FH CIX 10 x / / / / /120 M FH CIX 10 x / / / / /120 M FH CIX 10 x / / / / /120 M FH CIX 12 x / / / / /120 M Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

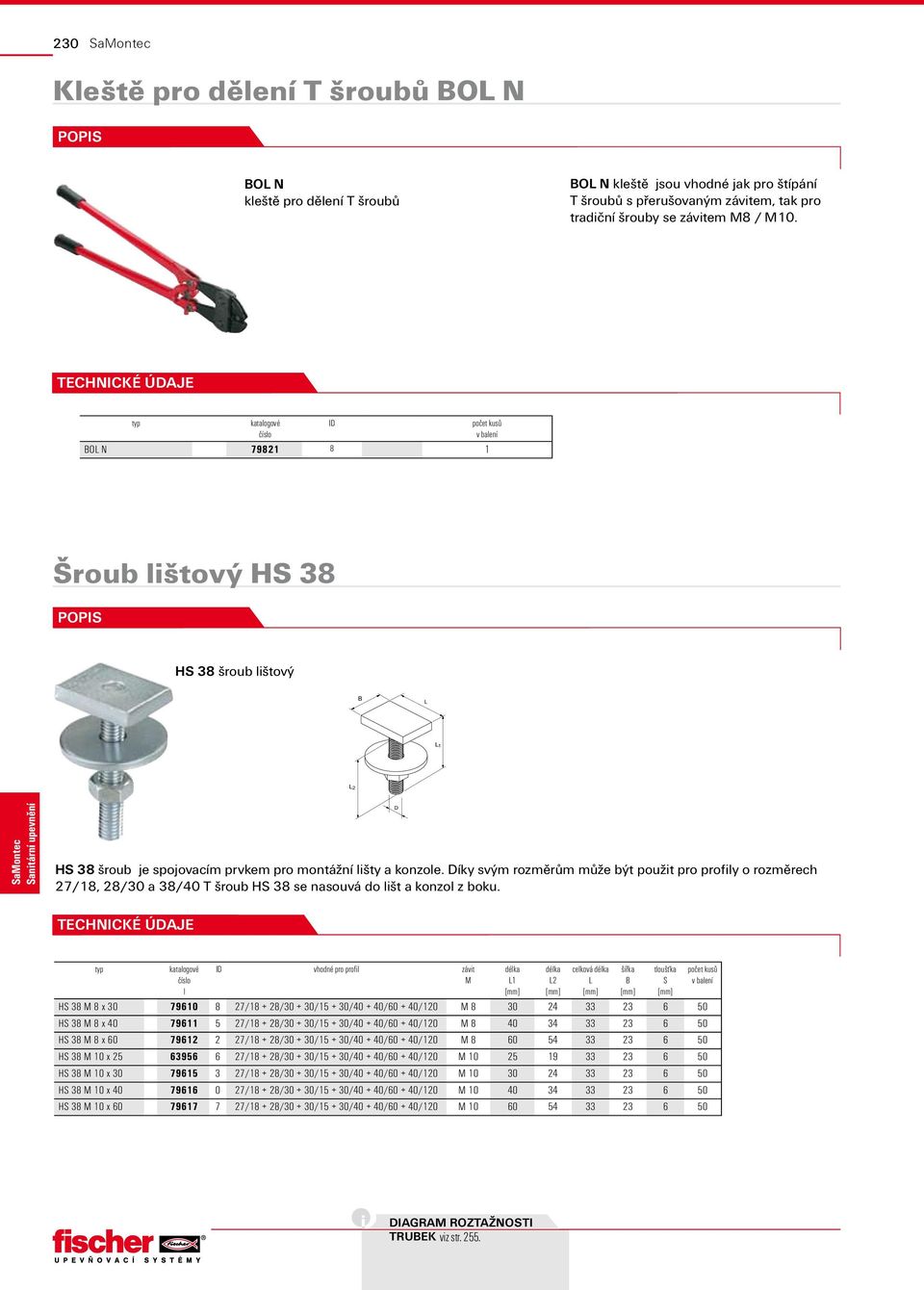

10 230 Kleště pro dělení T šroubů O N O N kleště pro dělení T šroubů O N kleště jsou vhodné jak pro štípání T šroubů s přerušovaným em, tak pro tradiční šrouby se em M8 / M10. O N Šroub lištový H 38 H 38 šroub lištový 1 2 H 38 šroub je spojovacím prvkem pro montážní lišty a konzole. íky svým rozměrům může být použit pro profily o rozměrech 27/18, 28/30 a 38/40 T šroub H 38 se nasouvá do lišt a konzol z boku. l vhodné pro profil M délka 1 délka 2 celková délka H 38 M 8 x / / / / / /120 M H 38 M 8 x / / / / / /120 M H 38 M 8 x / / / / / /120 M H 38 M 10 x / / / / / /120 M H 38 M 10 x / / / / / /120 M H 38 M 10 x / / / / / /120 M H 38 M 10 x / / / / / /120 M šířka tloušťka iagram roztažnosti trubek viz str. 255.

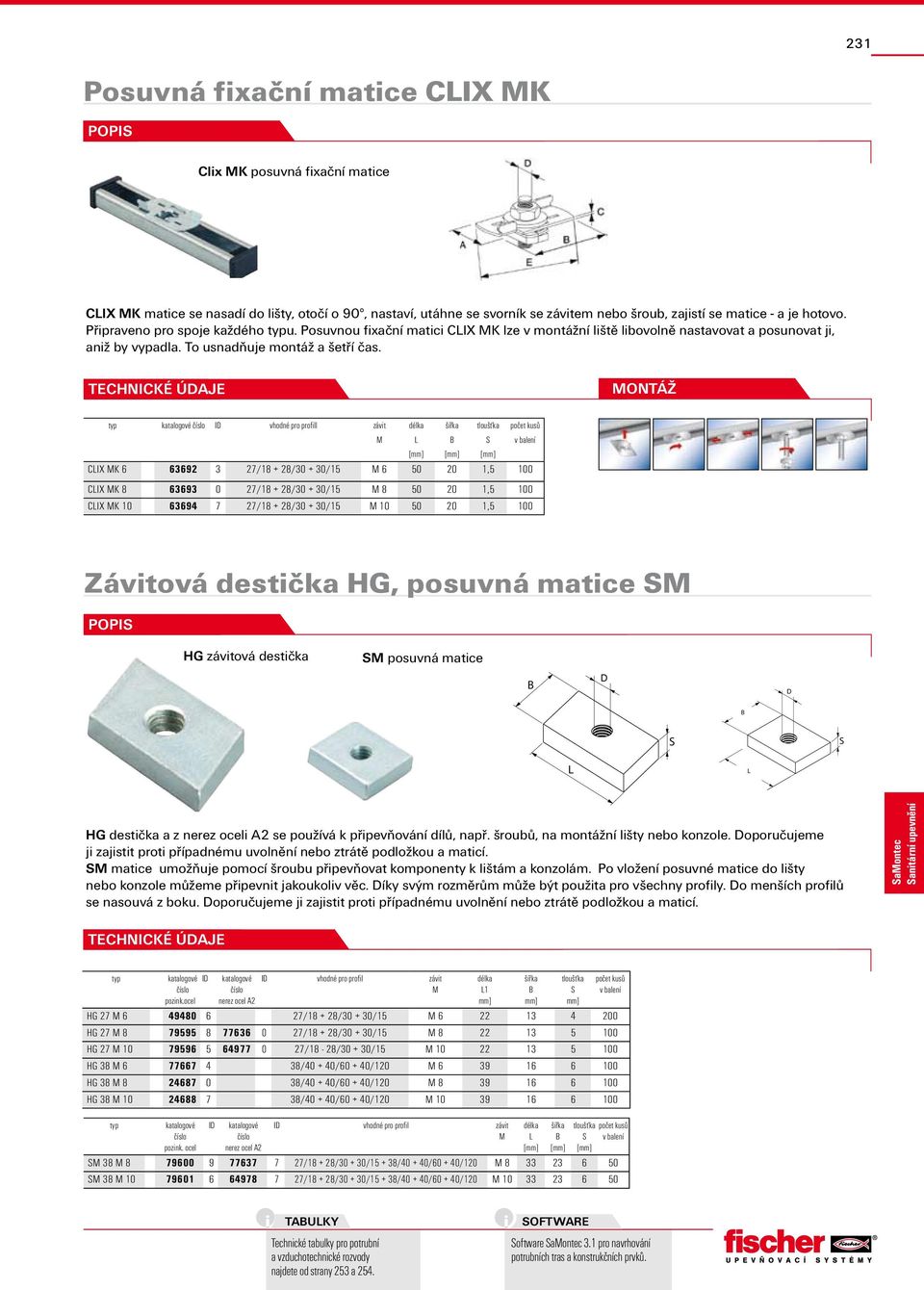

11 231 Posuvná fixační matice CIX MK Clix MK posuvná fixační matice CIX MK matice se nasadí do lišty, otočí o 90, nastaví, utáhne se svorník se em nebo šroub, zajistí se matice - a je hotovo. Připraveno pro spoje každého u. Posuvnou fixační matici CIX MK lze v montážní liště libovolně nastavovat a posunovat ji, aniž by vypadla. To usnadňuje montáž a šetří čas. montáž vhodné pro profill délka šířka tloušťka M CIX MK / / /15 M ,5 100 CIX MK / / /15 M ,5 100 CIX MK / / /15 M ,5 100 Závitová destička HG, posuvná matice M HG ová destička M posuvná matice HG destička a z nerez oceli A2 se používá k připevňování dílů, např. šroubů, na montážní lišty nebo konzole. oporučujeme ji zajistit proti případnému uvolnění nebo ztrátě podložkou a maticí. M matice umožňuje pomocí šroubu připevňovat komponenty k lištám a konzolám. Po vložení posuvné matice do lišty nebo konzole můžeme připevnit jakoukoliv věc. íky svým rozměrům může být použita pro všechny profily. o menších profilů se nasouvá z boku. oporučujeme ji zajistit proti případnému uvolnění nebo ztrátě podložkou a maticí. pozink.ocel vhodné pro profil M nerez ocel A2 HG 27 M / / /15 M HG 27 M / / /15 M HG 27 M /18-28/ /15 M HG 38 M / / /120 M HG 38 M / / /120 M HG 38 M / / /120 M pozink. ocel nerez ocel A2 délka 1 mm] vhodné pro profil M šířka mm] délka šířka tloušťka mm] tloušťka M 38 M / / / / / /120 M M 38 M / / / / / /120 M Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

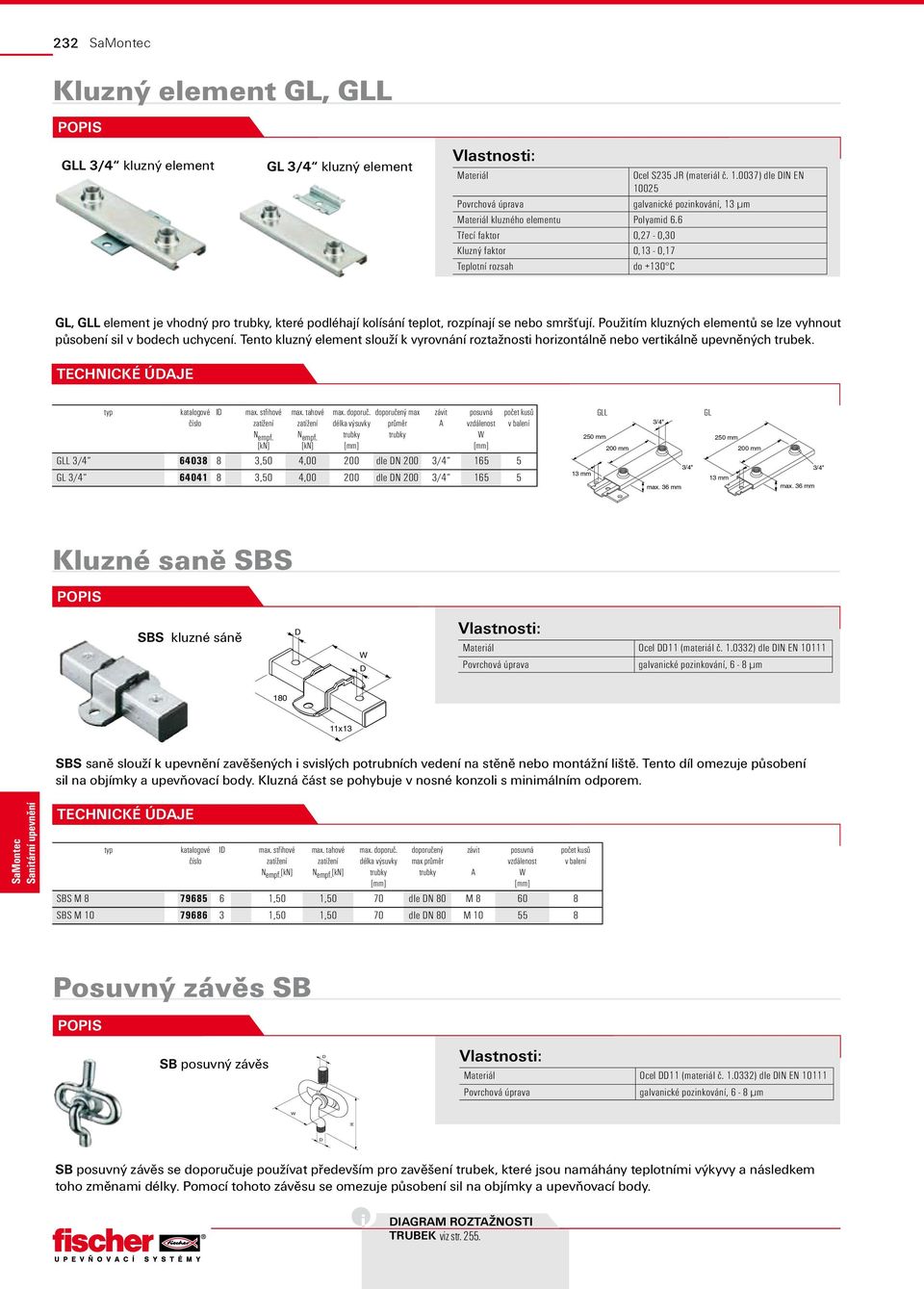

12 H 232 Kluzný element G, G G 3/4 kluzný element G 3/4 kluzný element Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 13 µm kluzného elementu Polyamid 6.6 Třecí faktor 0,27-0,30 Kluzný faktor 0,13-0,17 Teplotní rozsah do +130 C G, G element je vhodný pro trubky, které podléhají kolísání teplot, rozpínají se nebo smršťují. Použitím kluzných elementů se lze vyhnout působení sil v bodech uchycení. Tento kluzný element slouží k vyrovnání roztažnosti horizontálně nebo vertikálně upevněných trubek. max. střihové zatížení N empf. [kn] max. tahové zatížení N empf. [kn] max. doporuč. délka výsuvky trubky doporučený max průměr trubky A posuvná vzdálenost W G 3/ ,50 4, dle N 200 3/ G 3/ ,50 4, dle N 200 3/ G 250 mm 200 mm 13 mm 3/4" max. 36 mm 3/4" G 250 mm 200 mm 13 mm max. 36 mm 3/4" Kluzné saně G kluzné sáně W G Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 6-8 µm x13 saně slouží k upevnění zavěšených i svislých potrubních vedení na stěně nebo montážní liště. Tento díl omezuje působení sil na objímky a upevňovací body. Kluzná část se pohybuje v nosné konzoli s minimálním odporem. max. střihové zatížení N empf. [kn] max. tahové zatížení N empf. [kn] max. doporuč. délka výsuvky trubky doporučený max průměr trubky A posuvná vzdálenost W M ,50 1,50 70 dle N 80 M M ,50 1,50 70 dle N 80 M Posuvný závěs posuvný závěs Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 6-8 µm W posuvný závěs se doporučuje používat především pro zavěšení trubek, které jsou namáhány teplotními výkyvy a následkem toho změnami délky. Pomocí tohoto závěsu se omezuje působení sil na objímky a upevňovací body. iagram roztažnosti trubek viz str. 255.

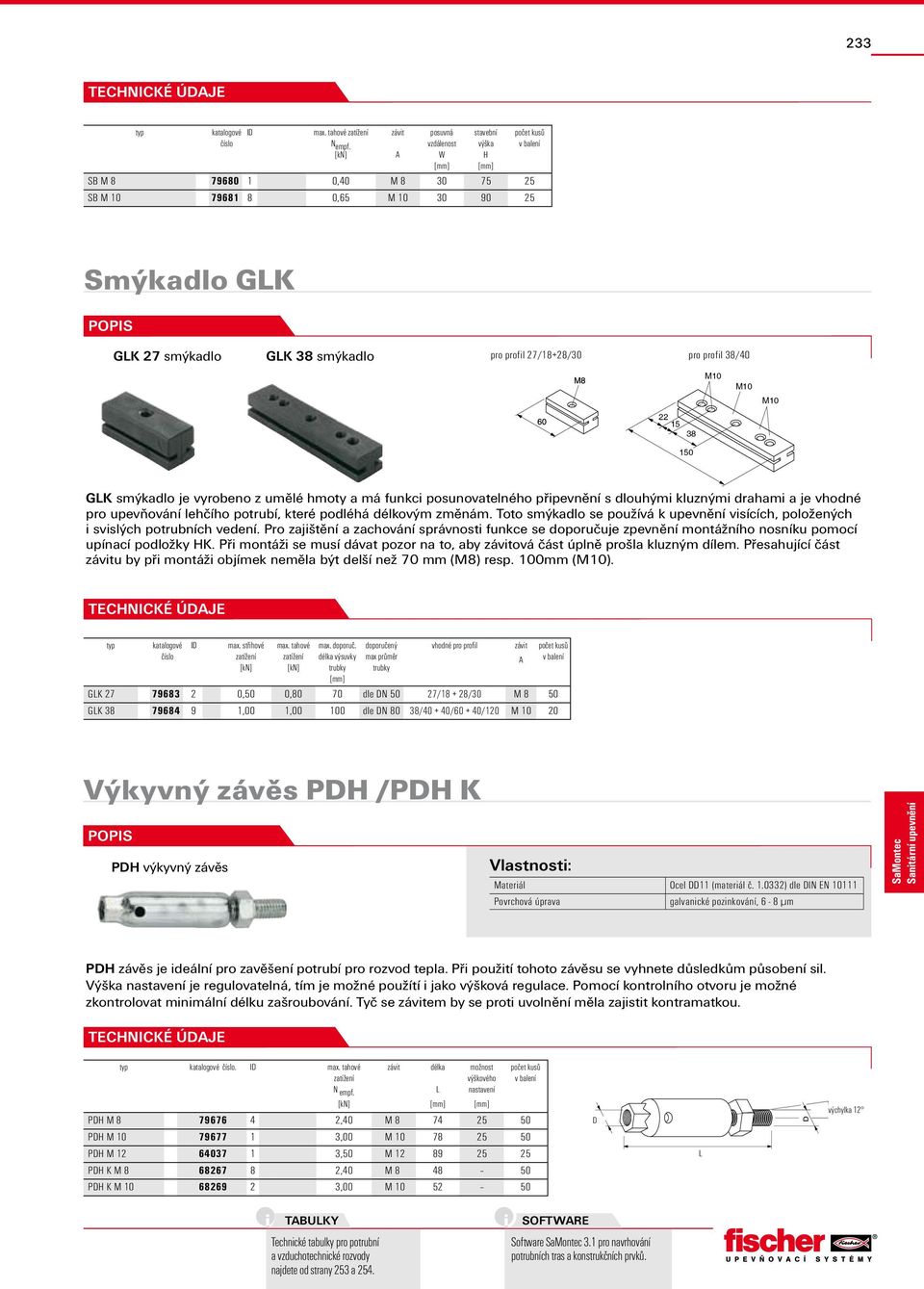

13 max. tahové zatížení N empf. [kn] A posuvná vzdálenost W stavební výška H M ,40 M M ,65 M mýkadlo GK GK 27 smýkadlo GK 38 smýkadlo pro profil 27/18+28/30 pro profil für 38/40 Profil 38/40 mm M10 M10 M GK smýkadlo je vyrobeno z umělé hmoty a má funkci posunovatelného připevnění s dlouhými kluznými drahami a je vhodné pro upevňování lehčího potrubí, které podléhá délkovým změnám. Toto smýkadlo se používá k upevnění visících, položených i svislých potrubních vedení. Pro zajištění a zachování správnosti funkce se doporučuje zpevnění montážního nosníku pomocí upínací podložky HK. Při montáži se musí dávat pozor na to, aby ová část úplně prošla kluzným dílem. Přesahující část u by při montáži objímek neměla být delší než 70 mm (M8) resp. 100mm (M10) max. střihové zatížení [kn] max. tahové zatížení [kn] max. doporuč. délka výsuvky trubky doporučený max průměr trubky vhodné pro profil A GK ,50 0,80 70 dle N 50 27/ /30 M 8 50 GK ,00 1, dle N 80 38/ / /120 M Výkyvný závěs PH /PH K PH výkyvný závěs Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 6-8 µm PH závěs je ideální pro zavěšení potrubí pro rozvod tepla. Při použití tohoto závěsu se vyhnete důsledkům působení sil. Výška nastavení je regulovatelná, tím je možné použítí i jako výšková regulace. Pomocí kontrolního otvoru je možné zkontrolovat minimální délku zašroubování. Tyč se em by se proti uvolnění měla zajistit kontramatkou.. max. tahové zatížení N empf. délka možnost výškového nastavení [kn] PH M ,40 M PH M ,00 M PH M ,50 M PH K M ,40 M PH K M ,00 M výchylka 12 Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

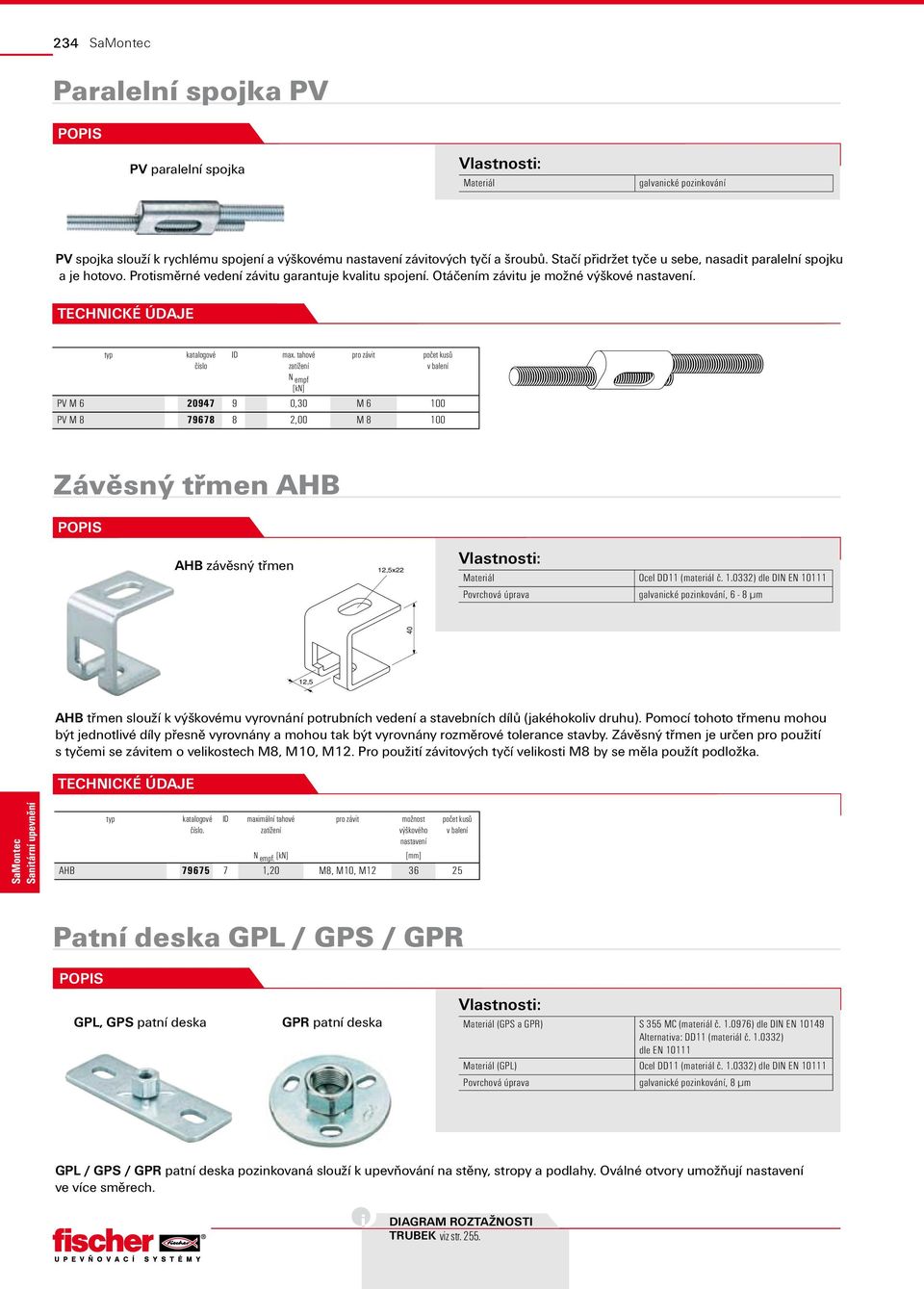

14 234 Paralelní spojka PV PV paralelní spojka galvanické pozinkování PV spojka slouží k rychlému spojení a výškovému nastavení ových tyčí a šroubů. tačí přidržet tyče u sebe, nasadit paralelní spojku a je hotovo. Protisměrné vedení u garantuje kvalitu spojení. Otáčením u je možné výškové nastavení. max. tahové zatížení N empf [kn] pro PV M ,30 M PV M ,00 M Závěsný třmen AH AH závěsný třmen 12,5x22 Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 6-8 µm 40 12,5 AH třmen slouží k výškovému vyrovnání potrubních vedení a stavebních dílů (jakéhokoliv druhu). Pomocí tohoto třmenu mohou být jednotlivé díly přesně vyrovnány a mohou tak být vyrovnány rozměrové tolerance stavby. Závěsný třmen je určen pro použití s tyčemi se em o velikostech M8, M10, M12. Pro použití ových tyčí velikosti M8 by se měla použít podložka.. maximální tahové zatížení pro možnost výškového nastavení N empf. [kn] AH ,20 M8, M10, M Patní deska GP / GP / GPR GP, GP patní deska GPR patní deska (GP a GPR) 355 MC (materiál č ) dle IN EN Alternativa: 11 (materiál č ) dle EN (GP) Ocel 11 (materiál č ) dle IN EN GP / GP / GPR patní deska pozinkovaná slouží k upevňování na stěny, stropy a podlahy. Oválné otvory umožňují nastavení ve více směrech. iagram roztažnosti trubek viz str. 255.

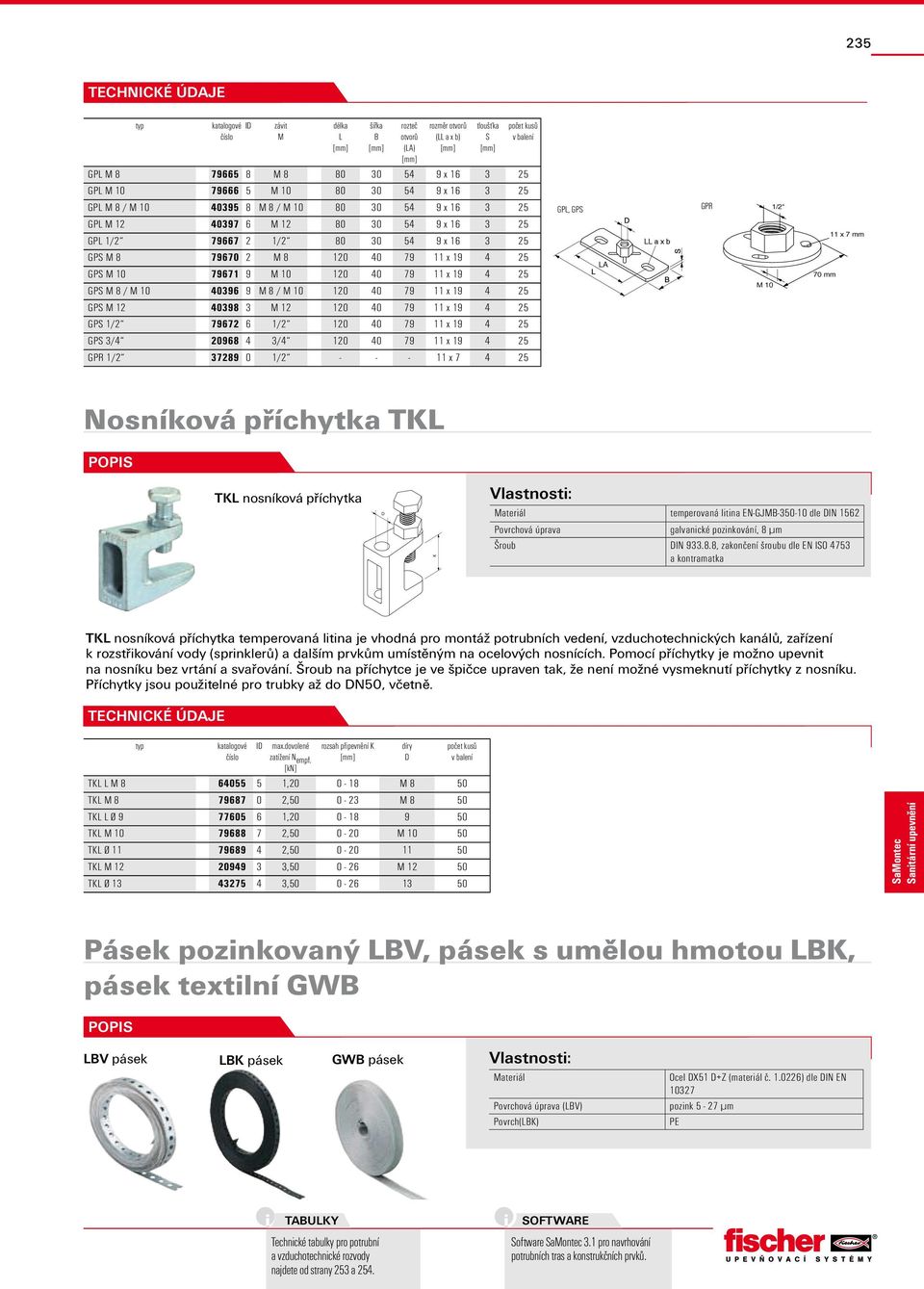

15 235 K M délka šířka rozteč otvorů (A) rozměr otvorů ( a x b) tloušťka GP M M x GP M M x GP M 8 / M M 8 / M x GP, GP GPR 1/2" GP M M x GP 1/ / x a x b 11 x 7 mm GP M M x GP M M x GP M 8 / M M 8 / M x A M mm GP M M x GP 1/ / x GP 3/ / x GPR 1/ / x Nosníková příchytka TK GPR TK nosníková příchytka temperovaná litina EN-GJM dle IN 1562 Šroub IN , zakončení šroubu dle EN IO 4753 a kontramatka TK nosníková příchytka temperovaná litina je vhodná pro montáž potrubních vedení, vzduchotechnických kanálů, zařízení k rozstřikování vody (sprinklerů) a dalším prvkům umístěným na ocelových nosnících. Pomocí příchytky je možno upevnit na nosníku bez vrtání a svařování. Šroub na příchytce je ve špičce upraven tak, že není možné vysmeknutí příchytky z nosníku. Příchytky jsou použitelné pro trubky až do N50, včetně. max.dovolené zatížení N empf. [kn] rozsah připevnění K díry TK M , M 8 50 TK M , M 8 50 TK Ø , TK M , M TK Ø , TK M , M TK Ø , Pásek pozinkovaný V, pásek s umělou hmotou K, pásek textilní GW V pásek K pásek GW pásek Ocel X51 +Z (materiál č ) dle IN EN Povrchová úprava (V) pozink 5-27 µm Povrch(K) PE Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

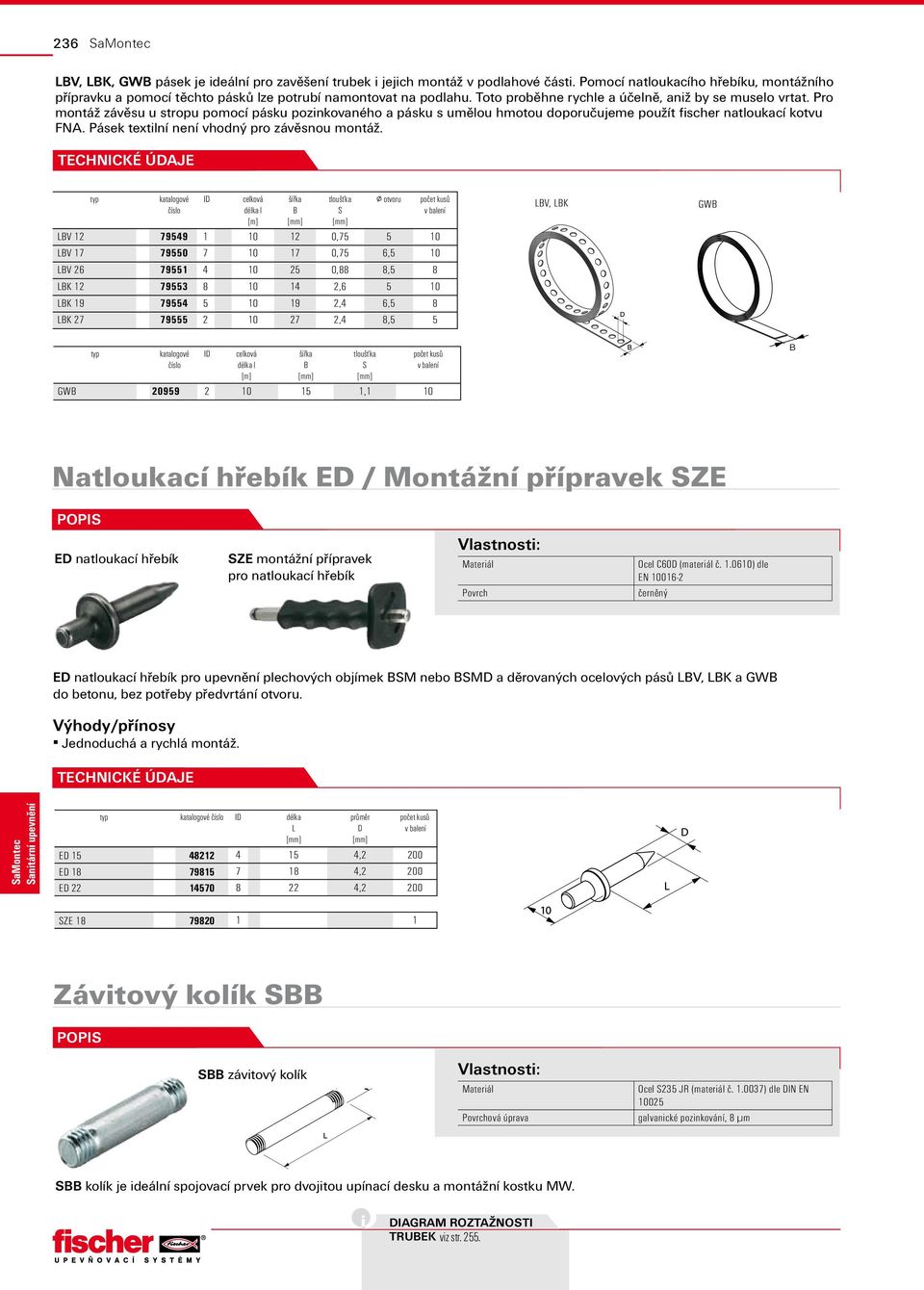

16 236 V, K, GW pásek je ideální pro zavěšení trubek i jejich montáž v podlahové části. Pomocí natloukacího hřebíku, montážního přípravku a pomocí těchto pásků lze potrubí namontovat na podlahu. Toto proběhne rychle a účelně, aniž by se muselo vrtat. Pro montáž závěsu u stropu pomocí pásku pozinkovaného a pásku s umělou hmotou doporučujeme použít fischer natloukací kotvu FNA. Pásek textilní není vhodný pro závěsnou montáž. celková délka l [m] šířka tloušťka otvoru V , V ,75 6,5 10 V ,88 8,5 8 K , K ,4 6,5 8 K ,4 8,5 5 V, K GW celková délka l [m] šířka tloušťka GW ,1 10 Natloukací hřebík E / Montážní přípravek ZE E natloukací hřebík ZE montážní přípravek pro natloukací hřebík Povrch GW Ocel C60 (materiál č ) dle EN černěný Šnge 10 m E natloukací hřebík pro upevnění plechových objímek M nebo M a děrovaných ocelových pásů V, K a GW do betonu, bez potřeby předvrtání otvoru. Výhody/přínosy Jednoduchá a rychlá montáž. délka průměr E ,2 200 E ,2 200 E ,2 200 ZE Závitový kolík ový kolík Ocel 235 JR (materiál č ) dle IN EN kolík je ideální spojovací prvek pro dvojitou upínací desku a montážní kostku MW. iagram roztažnosti trubek viz str. 255.

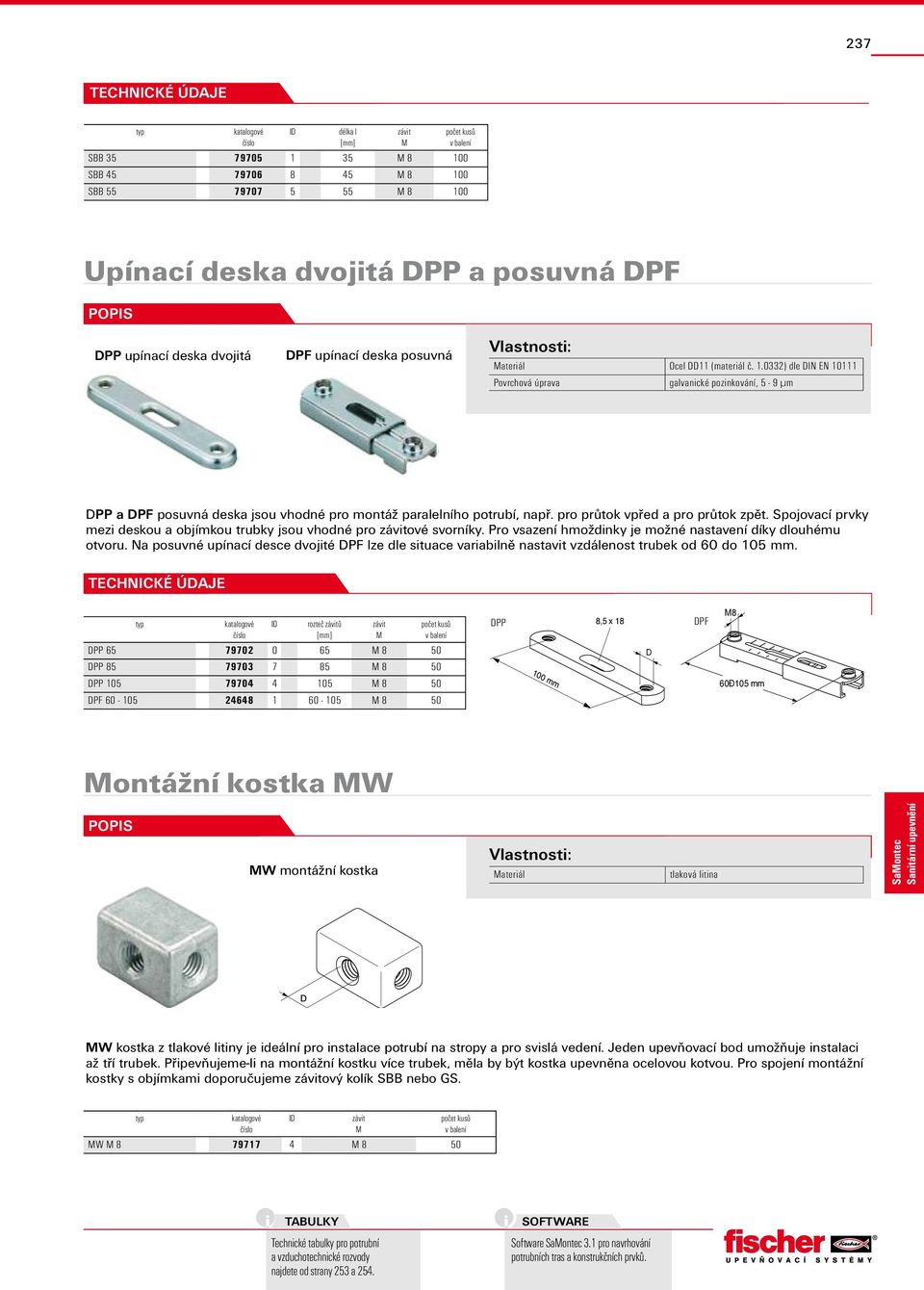

17 237 délka l M M M M Upínací deska dvojitá PP a posuvná PF PP upínací deska dvojitá PF upínací deska posuvná Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 5-9 µm PP a PF posuvná deska jsou vhodné pro montáž paralelního potrubí, např. pro průtok vpřed a pro průtok zpět. pojovací prvky mezi deskou a objímkou trubky jsou vhodné pro ové svorníky. Pro vsazení hmoždinky je možné nastavení díky dlouhému otvoru. Na posuvné upínací desce dvojité PF lze dle situace variabilně nastavit vzdálenost trubek od 60 do 105 mm. rozteč ů M PP M 8 50 PP M 8 50 PP = 8,5 x 18 PF M8 PP M mm 60Ð105 mm PF M 8 50 Montážní kostka MW MW montážní kostka tlaková litina PP MW kostka z tlakové litiny je ideální pro instalace potrubí na stropy a pro svislá vedení. Jeden upevňovací bod umožňuje instalaci až tří trubek. Připevňujeme-li na montážní kostku více trubek, měla by být kostka upevněna ocelovou kotvou. Pro spojení montážní kostky s objímkami doporučujeme ový kolík nebo G. M MW M M 8 50 Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

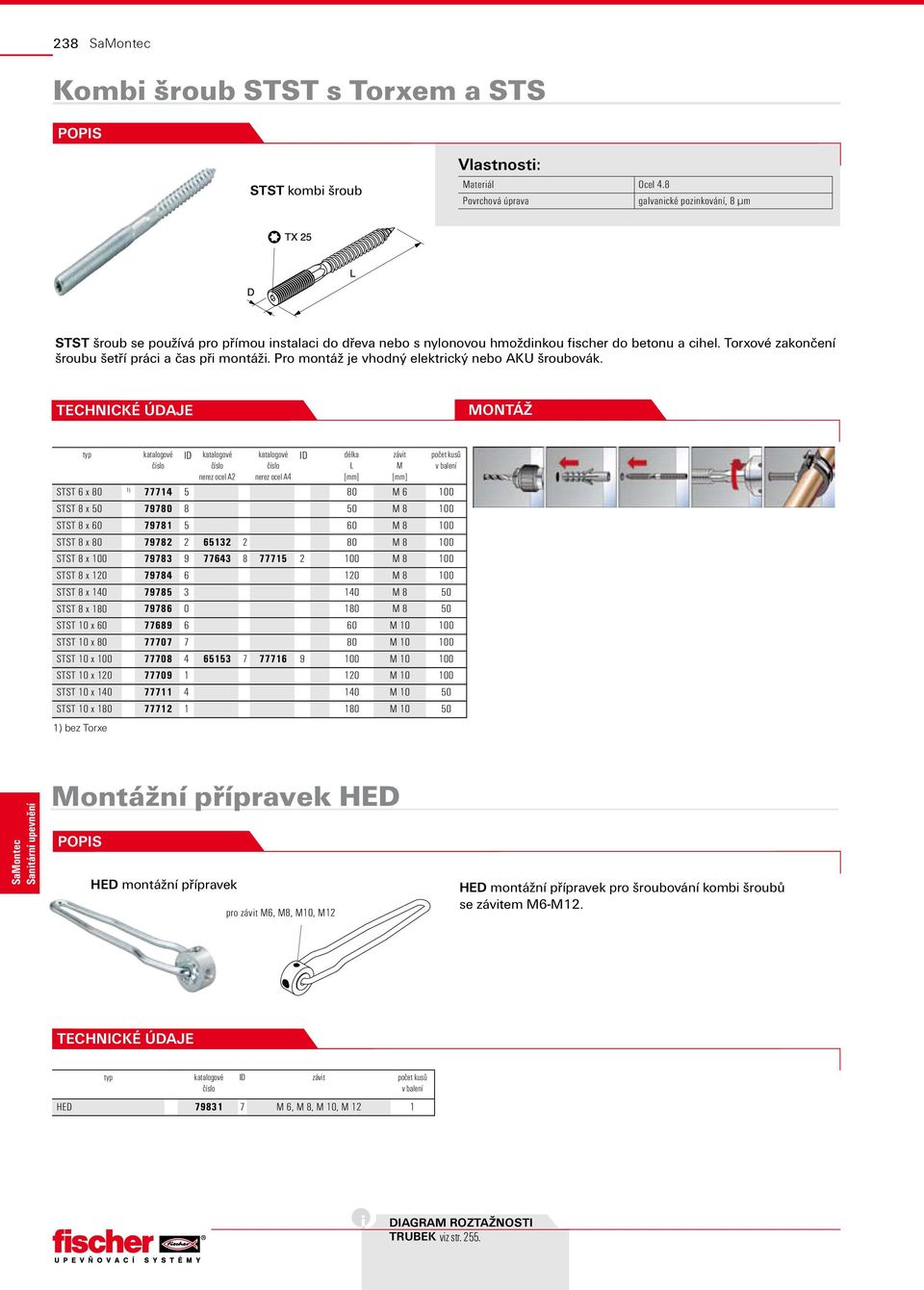

18 238 Kombi šroub TT s Torxem a T TT kombi šroub Ocel 4.8 TT šroub se používá pro přímou instalaci do dřeva nebo s nylonovou hmoždinkou fischer do betonu a cihel. Torxové zakončení šroubu šetří práci a čas při montáži. Pro montáž je vhodný elektrický nebo AKU šroubovák. montáž nerez ocel A2 nerez ocel A4 délka M TT 6 x 80 1) M TT 8 x M TT 8 x M TT 8 x M TT 8 x M TT 8 x M TT 8 x M 8 50 TT 8 x M 8 50 TT 10 x M TT 10 x M TT 10 x M TT 10 x M TT 10 x M TT 10 x M ) bez Torxe Montážní přípravek HE HE montážní přípravek pro M6, M8, für Gewinde M10, M12 M6, M8, M10, M12 HE montážní přípravek pro šroubování kombi šroubů se em M6-M12. HE M 6, M 8, M 10, M 12 1 iagram roztažnosti trubek viz str. 255.

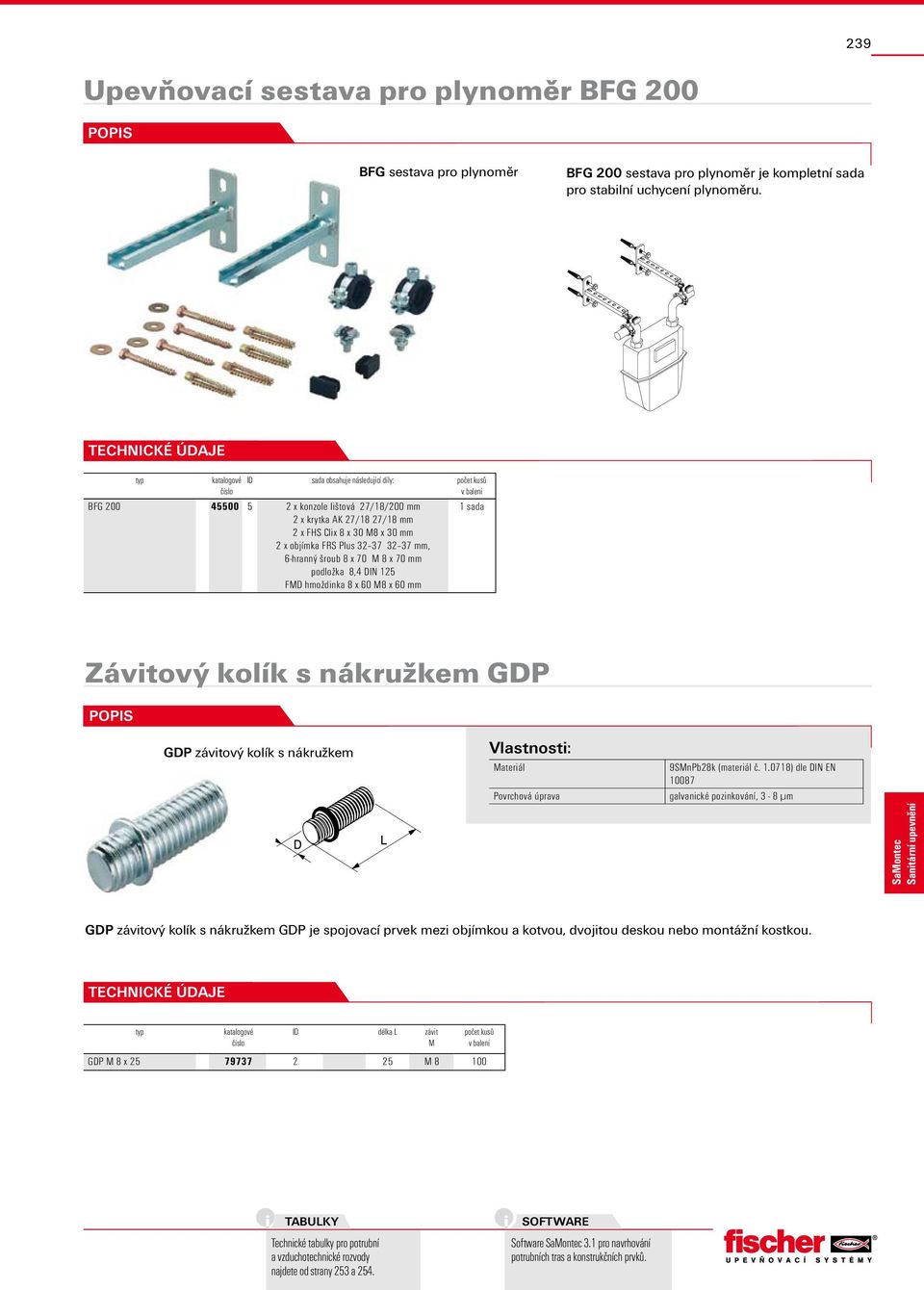

19 239 Upevňovací sestava pro plynoměr FG 200 FG sestava pro plynoměr FG 200 sestava pro plynoměr je kompletní sada pro stabilní uchycení plynoměru. sada obsahuje následující díly: FG x konzole lištová 27/18/200 mm 2 x krytka AK 27/18 27/18 mm 2 x FH Clix 8 x 30 M8 x 30 mm 2 x objímka FR Plus mm, 6-hranný šroub 8 x 70 M 8 x 70 mm podložka 8,4 IN 125 FM hmoždinka 8 x 60 M8 x 60 mm 1 sada Závitový kolík s nákružkem GP GP ový kolík s nákružkem 9MnPb28k (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm GP ový kolík s nákružkem GP je spojovací prvek mezi objímkou a kotvou, dvojitou deskou nebo montážní kostkou. délka M GP M 8 x M Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

20 240 Závitová tyč, ový kolík G G ová tyč G ový kolík Vlastnosti ové tyče G: (G 6 - G 16) IN 976 Ocel 4.8 dle IN EN IO (G 1/2 - G 3/4 ) Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm Vlastnosti ového kolíku G: IN 976 Ocel 4.6 dle IN EN IO Povrchová úprava galvanické pozinkování, 3-8 µm Závitová tyč, pevnost ocele 4.6, černá a galvanicky pozinkovaná IN 975. kat. pevnost 4.6 černé kat. pevnost 4.6 Zn kat. pevnost 8.8 Zn nerez ocel A2 nerez ocerl A4 délka 1 metr M M M M M M M M M M M M M M M M M M M metry M M M metry M M M Závitová trubka - 2m G 1/ G 3/ pozink. ocel nerez ocel A2 délka G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M G 8/ M 8 50 G 8/ M 8 50 G 10/ M G 10/ M G 10/ M G 10/ M G 10/ M G 10/ M G 10/ M G 10/ M G 10/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M G 12/ M Prodlužovací spojka ové tyče VM VM prodlužovací spojka ové tyče 9MnPb28k (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm VM se používá ke spojení ů nebo ových tyčí. iagram roztažnosti trubek viz str. 255.

21 241 pozink. ocel nerez ocel A2 délka M velikost klíče W VM M M VM M M VM M M VM M M VM M M Redukční matice R R redukční matice 1 A 9MnPb28k (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm l R matice se používá pro přechod z vnějšího u na vnitřní nebo z jedné velikosti u na jinou. vnitřní I vnější A délka (1) délka (2) velikost klíče W R M 6 / M M 6 M R M 8 / M M 8 M R M 10 / M M 10 M R M 12 / M M 12 M R 1/2 / M /2 M Redukční spojka RM a redukční matice GR RM redukční spojka ových tyčí GR redukční matice 9MnPb28k (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm RM spojka ových tyčí a matice GR se používá pro přechod z jedné velikosti u na menší nebo větší. ále jako přechod mezi ovými tyčemi různých průměrů. A délka RM M 10 / M M 10 M RM M 12 / M M 12 M GR 1/2 / M M 10 1/ GR 1/2 / M M 12 1/ GR 3/4 / M M 10 3/ A l = 40 mm A GR 3/4 / M M 10 3/ Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

22 242 Šroub s okem AG AG šroub s okem Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm AG šroub s okem univerzální upevňovací prvek s metrickým em pro zavěšování. délka průměr otvoru A AG 8 x M 8 8,5 100 AG 10 x M 10 10,5 100 Trubkový závěs RAH RAH trubkový závěs temperovaná litina GT 35 dle IN 1692 Povrchová úprava galvanické pozinkování, 3-8 µm RAH závěs je spojovací prvek s vnitřním em pro zavěšování. průměr otvoru A RAH M M 8 12,0 50 RAH M M 10 12,0 50 rozměr zatížení [kn] RAH M 8 4,0 RAH M 10 4,0 oporučená zatížení F rec [kn] (zahrnující koeficient bezpečnosti 4) Vrut s podélným otvorem vrut s podélným otvorem Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm vrut je určen pro přímou instalaci do dřeva nebo spolu s nylonovou hmoždinkou fischer do betonu a cihel. délka otvoru 6 x , x ,5 100 iagram roztažnosti trubek viz str. 255.

23 243 Vrut a šroub s vnitřním šestihranem IK a IM IK vrut s vnitřním šestihranem IM šroub s vnitřním šestihranem Vlastnosti IK: Ocel 18Mn4 (materiál č ) dle EN Povrchová úprava galvanické pozinkování, 3 µm Vlastnosti IM: IN 912 Ocel 8.8 Povrchová úprava galvanické pozinkování, 3-8 µm IK vrut je vhodný k upevnění např. instalačních lišt pomocí plastových hmoždinek. tímto vrutem lze montovat instalační lišty v profilu C - k tomuto doporučujeme použít následující fischer hmoždinky: 8, UX8, UX8R, X8, M8. IM šroub, v kombinaci s kotvou s vnitřním em je vhodný pro upevňování montážních lišt, konzol a úhelníků. Při použití šroubu M8 s vhodnou kotvou, můžeme připevňovat lišty profilu C. oporučujeme kotvy s vnitřním em u: EA II, FZEA II, FZA. délka otvoru IK 6 x ,5 100 IM 8 x ,5 100 IM 10 x Šroub se šestihrannou hlavou K K šroub se šestihrannou hlavou IN-EN-IO 4017, Ocel 8.8 Povrchová úprava galvanické pozinkování, 3-8 µm K šrouby se šestihrannou hlavou K byly přizpůsobeny pro spojování a upevňování prvků instalačního systému. pozink. ocel délka M velikost klíče W K 6 x M K 8 x M K 8 x M K 8 x M K 8 x M K 8 x M K 10 x M K 10 x M K 10 x M K 12 x M K 12 x M K 12 x M Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

24 244 Velkoplošná podložka U U velkoplošná podložka I Ocel 11 (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 13 µm A U velkoplošná podložka pro spojování jednotlivých prvků systému. kat. pozink IN 440 Podložky velkoplošné pozink IN 440 kat. nerez ocel A2 5, , Podložky pozink U 6x U 8x U 8x U 8x U 10x U 10x U 10x U 12x kat. pozink IN 125 Podložky ploché pozink IN 125 kat. nerez ocel A2 3, , , , , , Matka šestihranná MU MU šestihranná matka IN EN (IN 934) Ocel kvalita 8.8 Povrchová úprava galvanické pozinkování, 3-8 µm kat. pozink kat. nerez ocel A2 kat. nerez A4 matka M matka M matka M matka M matka M matka M matka M matka M matka M matka M matka M matka M kat. pozink 934-5l kat. nerez ocel A2 kat. nerez A4 matka M matka M matka M matka M matka M matka M matka M MU M MU M MU M MU M iagram roztažnosti trubek viz str. 255.

25 100 mm 245 Napínák P, kolík s pravo-levým em R P napínák R kolík s pravo-levým em M12 75 mm 125 mm M12 M12 M12 levý (inksgewinde) P napínák a R kolík s pravo-levým em R jsou vhodné pro regulaci výšky až do 75 mm. délka M P M M R M P R Tlumící guma lištová EM EM tlumící guma lištová 25 m P profilové pryže Zvuková izolace Teplotní rozsah Tvrdost Požární odolnost : R/EPM; bez chloru, bez silikonu díky speciálnímu materiálu profilové pryže -50 do +110 C hore A IN 4102: Třída 2 EM guma lištová působí jako izolační podklad a tím zabraňuje tvorbě zvukových mostů. Tento izolační podklad je možné vložit jak do lišty, tak ho lze také přetáhnout přes ovou tyč. Především při výrobě příčníků k uchycení větracích průduchů, zabraňuje tlumící lištová guma dotyku ových kolíků nebo lišty s větracím průduchem. Šum vznikající vibrací a prouděním se tak nepřenáší. vhodná pro profil počet metrů EM / / /15 25 EM / / / /41 25 EM Příklad použití Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

26 246 Upínací prvek pro vzduchotechnické potrubí RN, R R upínací prvek RN upínací prvek Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm Zvuková izolace dle IN 4109 Teplotní rozsah -50 do +110 C Tvrdost hore A Požární odolnost IN 4102: Třída 2 R, RN upínací prvky pro vzduchotechnické potrubí lze použít k uchycení přímo na lichoběžníkovém plechu nebo k upevnění vzduchotech. trubky. Větší počet otvorů dovoluje upevnění prvku samozávrtnými šrouby nebo nýty na vzduchotechnickém potrubí. 8,5 11,5 vhodné pro profil užitečné zatížení [kn] pro ové tyče R RN RN nýtovaný 4.00 M 8 / M R násuvný 0.50 M R RN Závěs a Z pro vzduchotechniku KH N, ZKH N KH N závěs pro vzduchotechniku ZKH N závěs pro vzduchotechniku Ocel 235 JR (materiál č ) dle IN EN Povrchová úprava galvanické pozinkování, 3-8 µm Zvuková izolace dle IN 4109 Teplotní rozsah -50 do +110 C Požární odolnost IN 4102: Třída 2 Příklad použití KH N, ZKH N závěs a Z pro vzduchotechniku je upevňovací prvek pro montáž větracích průduchů. íky většímu počtu otvorů lze samořeznými šrouby nebo nýty upevnit držáky průchodů a průduchy. Elastický prvek izolující zvuk výrazně snižuje hluk, který vzniká vibracemi. max. užitečné vhodné pro pro ové tyče zatížení N empf. profil [kn] KHN ,90 nýtovaný M 8 / M khn 11,5 kh 8,5 ZkHN 11,5 ZkH 8,5 KH ,50 násuvný M 8 50 ZKHN ,90 nýtovaný M 8 / M ZKH ,50 násuvný M iagram roztažnosti trubek viz str ZKH ZKHN

27 Trapézový závěs s pevnou/stavitelnou maticí TZ, TZH 247 TZ trapézový závěs s pevnou maticí TZH trapézový závěs se stavitelnou maticí TZ M 8/TZH M 8 Ocel 11 (materiál č ) dle IN EN TZ M 10/TZH M 10 Ocel X51+Z 275 NA-C (materiál č Z) dle IN EN TZH trapézový závěs se používá pro zavěšování a upevňování na trapézové plechy. ržáky trapézových plechů TZH mají stavitelnou matici pro dodatečné výškové nastavení. tavitelné matice jsou předmontovány a jsou zajištěny proti vypadnutí. Ostatní zařízení či kanály nesmí váhově převýšit zatížení srovnatelné s dvoupalcovou trubkou. Pro připevnění závěsného připravku pro trapézové plechy se doporučuje použít příčný čep nebo šroub M8x100, IN 933, pevnost ocele 8.8. Přípravek se může rovněž připevnit pomocí šroubů do plechu nebo ocelovými nýty. Upozornění: při upevňování požárního rozstřikovacího zařízení není dovoleno použití ocelových nýtů nebo šroubů do plechu. 90 mm TZ cca 100 mm ca. 89 mm variabel proměnná verbiegbar délka 2,5 mm výšková regulace ø9,5 mm ø4,2 mm TZH cca 100 mm proměnná délka výšková regulace montáž M max. tahové zatížení N empf. [kn] TZ M M 8 0,80 25 TZH M M 8 1,30 25 TZ M M 10 0,80 25 TZH M M 10 1,30 25 délka K 8 x M ěrovací kleště Z Z děrovací kleště T propichovací trn Z děrovací kleště pro snadné a rychlé vytváření děr do trapézových plechů. Z T Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

28 248 Wireclip Zavěšení na lanko. Přehled WIC 2 zámek lanka Vhodné pro: Zavěšení elekroinstalací, sanitárních instalací, topení a klimatizačních zařízení. K zavěšení prvků: řady svítidel kabelové trasy ventilační kanály trubky Popis výrobku VÝHOY na první pohled ystém fischer zámku Wireclip je metodou ke spolehlivé a rychlé řešení zavěšení elektroinstalací, sanitárních instalací, topení a klimatizačních zařízení. Výhody / užitné vlastnosti Velice snadná instalace. Závěsy s řetězy nebo ovými tyčemi jsou při montáži velice náročné a nákladné. K velice snadné instalaci nejsou nutné žádné nástroje. Několik velmi lehkých dílů zaručuje snadnou manipulaci. 250 kg drátěného lana nahradí 4 t ových tyčí. Rychlá instalace. Ve srovnání s tradičními metodami až 6krát rychlejší. Vysoká flexibilita: Zámky lanka lze opět otevřít a znovu seřídit. Není potřeba žádné projektování předem. Zavěšení jsou možná v libovolných délkách, v rozsahu od několika málo centimetrů až do několika metrů a v různých úhlech. Pružiny z nerezové oceli pružiny jsou zhotoveny z nerezové oceli A2 Uzavírací mechanismus díky kotvícím zubům má uzvírací klín kontakt s lankem. Tyto zuby tlačí na drátěné lanko, rozkládají zatížení po celé délce klínu a tak maximalizují přídržnou sílu. Zinkové pouzdro pouzdro zhotovené tlakovým litím je tvořeno zinkovou slitinou Zamac 5 a vysokou odolnost proti korozi kombinuje s vysokou kvalitou výroby. anko je tvořeno ze 7 x 7 kulatých drátů, z galvanicky pozinkované oceli. Montáž Upozornění k montáži Nelze nanášet žádnou barvu ani jiné krycí vrstvy. Nelze používat žádná maziva. Nelze používat ke zvedání břemen. Odstraňte poškozené konce drátů lana, dříve než ho zavedete do zámku drátu. Použijte prosím k tomuto účelu fischer kleště na lanka. WIC 2 a 3 WIC 4 iagram roztažnosti trubek viz str. 255.

29 249 Wireclip Technická data WI wireclip souprava drátěného lanka s okem WIK souprava drátěného lanka s karabinkou WIK souprava drátěného lanka s FNA délka drátěného lana Ø lanka [m] krabička karton WI 2/ WI 2/ WI 2/ WI 2/ WI 2/ WIC 2 zámek lanka WIC 3 zámek lanka WIC 4 zámek lanka Ø drátu délka na cívce [m] krabička karton WI drátěné lanko Ø 2 mm WI drátěné lanko Ø 2,5 mm , WI drátěné lanko Ø 3 mm WI drátěné lanko Ø 4 mm WIC 2 VE , WIC 3 VE ,5-3, WIC 4 VE WIC 2 VE , WIC 3 VE ,5-3, WIC 4 VE WIZ štípací kleště na drátěná lanka vhodné pro WIZ štípací kleště na drátěná lanka drátěné lanko do Ø 4,5 mm, ová tyč do Ø 4 mm 1 ZATÍŽENÍ oporučená zatížení N rec v kn (zahrnující koeficient bezpečnosti 5) velikost zámku drátu průměr drátěného lana doporučené zatížení [kn] kompletní systém WI * 2 0,5 WIC 2 * 2 0,6 WIC 2 * 2,5 1,0 WIC 3 * 3 1,2 WIC 4 * 4 2,3 * pouze společně s lankem fischer Tabulky Technické tabulky pro potrubní a vzduchotechnické rozvody najdete od strany 253 a 254. OFTWARE oftware 3.1 pro navrhování potrubních tras a konstrukčních prvků.

30 250 TRUT - lišta pozinkovaná FU FU 21 FU 41 Ocel X51+Z 275 NA-C (materiál č Z) dle IN EN Povrchová úprava pozink, ca. 20 µm šířka výška délka pro profil obsah příčného řezu síla profilu váha modul setrvačnosti modul setrvačnosti H l y l z W y W z [cm²] [kg/m] [cm4] [cm4] [cm³] [cm³] FU 41/21/2,00-2 m /21 gelocht 1,99 2 1,48 0,92 4,39 0,85 2,13 1 FU 41/21/2,00-3 m /21 gelocht 1,99 2 1,48 0,92 4,39 0,85 2,13 1 FU 41/21/2,00-6 m /21 gelocht 1,99 2 1,48 0,92 4,39 0,85 2,13 1 FU 41/41/2,00-2 m /41 gelocht 2,80 2 2,13 5,37 7,33 2,54 3,55 1 TRUT FU 41/41/2,00 lišta - pozinkovaná 3 m /41 gelocht 2,80 2 2,13 5,37 7,33 2,54 3,55 1 FU 41/41/2,00-6 m /41 gelocht 2,80 2 2,13 5,37 7,33 2,54 3,55 1 FU 41/21/2,50-2 m /21 gelocht 2,43 2,5 1,71 0,99 5,28 0,91 2,56 1 FU 41/21/2,50-3 m /21 gelocht 2,43 2,5 1,71 0,99 5,28 0,91 2,56 1 FU 41/21/2,50-6 m /21 gelocht 2,43 2,5 1,71 0,99 5,28 0,91 2,56 1 FU 41/41/2,50-2 m /41 gelocht 3,46 2,5 2,53 6,20 9,28 2,94 4,50 1 FU 41/41/2,50-3 m /41 gelocht 3,46 2,5 2,53 6,20 9,28 2,94 4,50 1 FU 41/41/2,50-6 m /41 gelocht 3,46 2,5 2,53 6,20 9,28 2,94 4,50 1 modul pružnosti modul pružnosti TRUT - konzole FCA FCA konzole celkový rozměr délka profil rozteč otvorů A FCA x 45 x /41 děrovaná FCA x 45 x /41 děrovaná FCA x 45 x /41 děrovaná FCA x 45 x /41 děrovaná A iagram roztažnosti trubek viz str. 255.
