KABELOVÝ NOSNÝ SYSTÉM

Transkript

1 KAELOVÝ NOSNÝ SYSTÉM ZÁKLADNÍ SORTIMENT PRO ENERGETIKU katalog A katalog

2 Obsah 1. Žlaby kabelové...4 Žlab kabelový STANDARD... 4 Krytka žlabu přechodová... 5 Přepážka žlabu... 5 Ochranné krytky pro žlaby Žebříky kabelové...6 Žebřík kabelový STANDARD... 6 Žebřík kabelový STANDARD (příčky 1 mm)... 7 Přepážka žebříku... 8 Krytky ochranné žebříků STANDARD Spojky UNI...9 Spojka UNI přímá... 9 Spojka UNI STANDARD... 9 Spojka UNI úhlová... 9 Spojka UNI kloubová Spojka UNI úhlová dlouhá Redukce UNI Tvarové prvky UNI Koleno UNI Oblouk UNI Koleno UNI Oblouk UNI T-kus UNI plný T-kus UNI příčkový Kříž UNI plný Kříž UNI příčkový Koleno UNI vertikální vnitřní Koleno UNI vertikální vnější Oblouk UNI vertikální segmentový T-kus žlabu bočnicový Víka UNI Držák víka UNI Víko UNI přímé Víko UNI kolena Víko UNI oblouku Víko UNI kolena Víko UNI oblouku Víko UNI T-kusu plného Víko UNI T-kusu příčkového Víko UNI kříže plného Víko UNI kříže příčkového Víko UNI pro koleno vertikální vnitřní Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65mm) Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115mm) Víko UNI T-kusu bočnicového Výložníky Výložník STANDARD Výložník UNIVERZAL Výložník UNIVERZAL zesílený Vzpěra výložníku UNIVERZAL lavice pro vzpěru stavitelnou lavice polohovatelného výložníku Krytka C profilů Závěsy Závěs STANDARD Závěs UNIVERZAL jednoduchý Závěs UNIVERZAL dvojitý Závěs UNIVERZAL trojitý Závěs UNIVERZAL trojitý s vysokou nosností - Typ A, Typ Trasy stoupací Profil C x25x Profil C x20 combi Příchytka M Výložník UNIVERZAL Nosník UNIVERZAL Profily Profil UNIVERZAL C x Spojka profilů UNIVERZAL C (pár) Profil UNIVERZAL 2C x Profil UNIVERZAL C x Profil U x Profil L x Profil L 45x Profil L 53x Profil S x Úhelník mini 55x Úhelník univerzální x lavice lavice stavitelná 1x lavice stavitelná 1x lavice 200x lavice montážní pro uchycení C profilu lavice montážní pro uchycení 2C profilu Deska montážní pro uchycení C profilu Deska montážní pro uchycení 2C profilu Copyright SOLACE a.s Vydání první. Všechna práva vyhrazena. 2

3 KAELOVÝ NOSNÝ SYSTÉM SOLACE 11. Drátěný program Žlab drátěný Spojka žlabu drátěného Pojistky žlabu drátěného Výložník pro žlab drátěný Profil pro žlab drátěný Úhelník pro žlab drátěný... Deska přístrojová pro žlab drátěný Trubky ocelové Trubky bezzávitové Spojky trubek bezzávitových Kolena bezzávitová Vývodka vnější (pro trubky bezzávitové a trubky s metrickým závitem) Trubky závitové (s metrickým závitem) Spojky trubek závitových (s metrickým závitem) Kolena závitová (s metrickým závitem) Příchytka trubky Trubky závitové (s pancéřovým závitem) Spojky trubek závitových (s pancéřovým závitem) Kolena závitová (s pancéřovým závitem) Vývodka vnější ( pro trubky s pancéřovým závitem) Kotvení Kotvení do betonu a železobetonu Kotva natloukací Kotva průvlaková Kotva klínová Závitové hřeby (nastřelovací) Kotvení do pórovitých materiálů Závitová tyč Podložka velká Matice šestihranná Matice spojovací Kotvení do lehkých materiálů Kotva do plechu Kotva do sádrokartonu Vrut do sádrokartonu Kotvení k ocelové konstrukci X-T závitový hřeb z nerezové oceli (nastřelovací) Spojovací sady C profil - I profil I-úchyt T-úchyt Rozpěrný nosník Příchytka přivařovací Příslušenství Příchytka kabelová KPC Příchytka kabelová KP Příchytka kabelová ESM se závitem M Příslušenství k ukotvení příchytek ESM a SAS Krytka ochranná profilů C Krytka podélná profilu C Krytka ochranná žebříku STANDARD Krytka hran Průchodka žlabu kabelového Páska stahovací Zinkový spray Krabice elektroinstalační Deska přístrojová Odlehčovač tahu (WUM) Odlehčovač tahu (WUM) s příslušenstvím Příchytka kabelová pro WUM Spojovací materiál a šroubové sady Pokyny pro provoz a údržbu KNS SOLACE Klasifikace standardní a nadstandardní technické pomoci společnosti SOLACE a.s Zásady manipulace a skladování KNS SOLACE Značení povrchových úprav dílů KNS SOLACE Rejstřík objednacích čísel Veškeré díly v tomto katalogu uvedené vyrobené z oceli a chráněné žárovým zinkováním provedeným dle ČSN EN ISO 1461 jsou použitelné do prostředí se stupněm korozní agresivity C4 dle ČNS EN ISO i uvedené v katalogu jsou orientační s možnou odchylkou ± 10%. VERZE 1.0 3

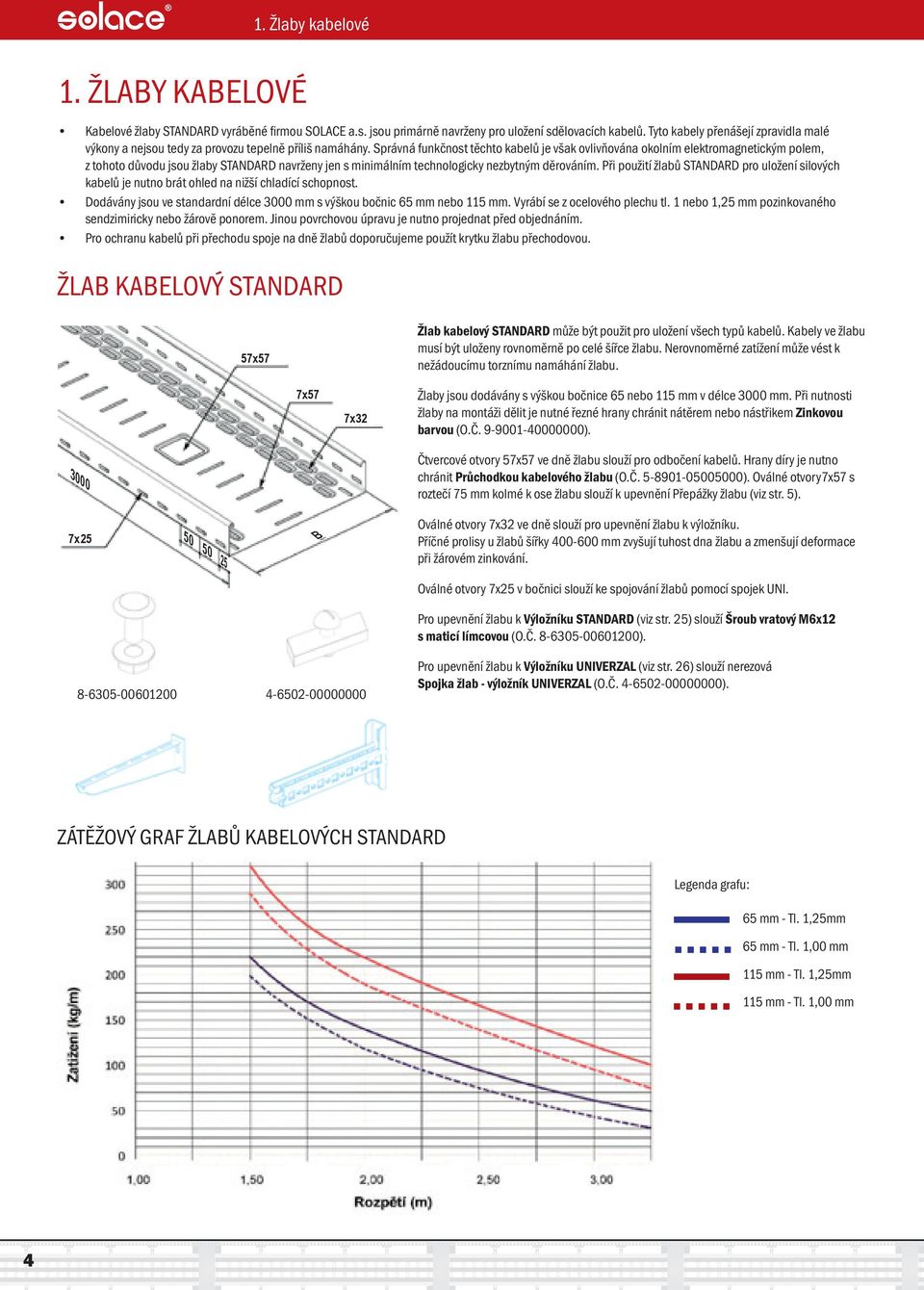

4 1. Žlaby kabelové 1. ŽLAY KAELOVÉ Kabelové žlaby STANDARD vyráběné firmou SOLACE a.s. jsou primárně navrženy pro uložení sdělovacích kabelů. Tyto kabely přenášejí zpravidla malé výkony a nejsou tedy za provozu tepelně příliš namáhány. Správná funkčnost těchto kabelů je však ovlivňována okolním elektromagnetickým polem, z tohoto důvodu jsou žlaby STANDARD navrženy jen s minimálním technologicky nezbytným děrováním. Při použití žlabů STANDARD pro uložení silových kabelů je nutno brát ohled na nižší chladící schopnost. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Vyrábí se z ocelového plechu tl. 1 nebo 1,25 mm pozinkovaného sendzimiricky nebo žárově ponorem. Jinou povrchovou úpravu je nutno projednat před objednáním. Pro ochranu kabelů při přechodu spoje na dně žlabů doporučujeme použít krytku žlabu přechodovou. ŽLA KAELOVÝ STANDARD 57x57 Žlab kabelový STANDARD může být použit pro uložení všech typů kabelů. Kabely ve žlabu musí být uloženy rovnoměrně po celé šířce žlabu. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žlabu. 7x57 7x32 Žlaby jsou dodávány s výškou bočnice 65 nebo 115 mm v délce 3000 mm. Při nutnosti žlaby na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ) Čtvercové otvory 57x57 ve dně žlabu slouží pro odbočení kabelů. rany díry je nutno chránit Průchodkou kabelového žlabu (O.Č ). Oválné otvory7x57 s roztečí 75 mm kolmé k ose žlabu slouží k upevnění Přepážky žlabu (viz str. 5). 7x25 25 Oválné otvory 7x32 ve dně slouží pro upevnění žlabu k výložníku. Příčné prolisy u žlabů šířky mm zvyšují tuhost dna žlabu a zmenšují deformace při žárovém zinkování. Oválné otvory 7x25 v bočnici slouží ke spojování žlabů pomocí spojek UNI. Pro upevnění žlabu k Výložníku STANDARD (viz str. 25) slouží Šroub vratový M6x12 s maticí límcovou (O.Č ) Pro upevnění žlabu k Výložníku UNIVERZAL (viz str. 26) slouží nerezová Spojka žlab - výložník UNIVERZAL (O.Č ). ZÁTĚŽOVÝ GRAF ŽLAŮ KAELOVÝC STANDARD Legenda grafu: 65 mm - Tl. 1,25mm 65 mm - Tl. 1,00 mm 115 mm - Tl. 1,25mm 115 mm - Tl. 1,00 mm 4

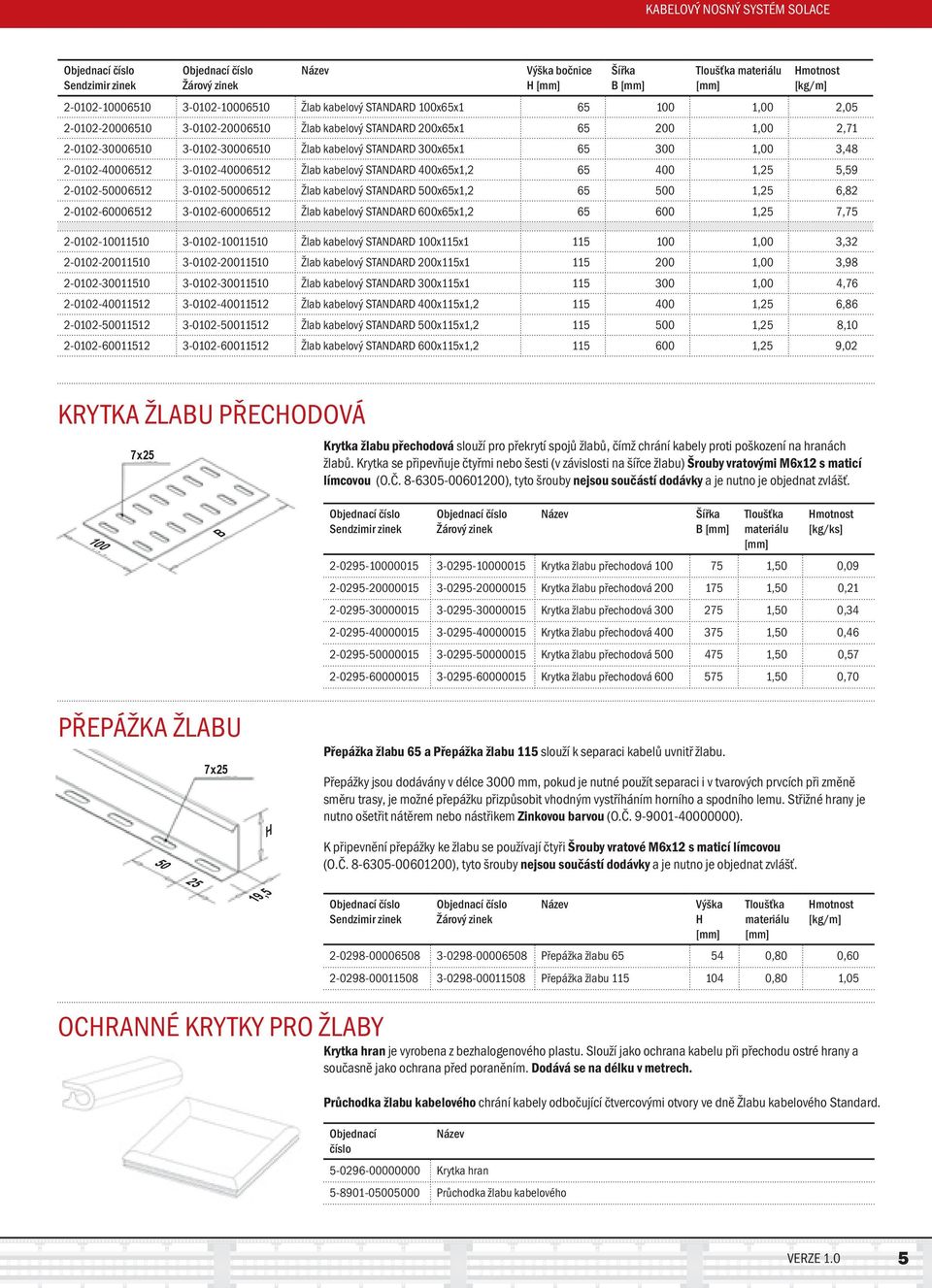

5 KAELOVÝ NOSNÝ SYSTÉM SOLACE Výška bočnice Šířka Tloušťka materiálu [kg/m] Žlab kabelový STANDARD 100x65x ,00 2, Žlab kabelový STANDARD 200x65x ,00 2, Žlab kabelový STANDARD 300x65x ,00 3, Žlab kabelový STANDARD 400x65x1, ,25 5, Žlab kabelový STANDARD 0x65x1, ,25 6, Žlab kabelový STANDARD 600x65x1, ,25 7, Žlab kabelový STANDARD 100x115x ,00 3, Žlab kabelový STANDARD 200x115x ,00 3, Žlab kabelový STANDARD 300x115x ,00 4, Žlab kabelový STANDARD 400x115x1, ,25 6, Žlab kabelový STANDARD 0x115x1, ,25 8, Žlab kabelový STANDARD 600x115x1, ,25 9,02 KRYTKA ŽLAU PŘECODOVÁ 7x25 Krytka žlabu přechodová slouží pro překrytí spojů žlabů, čímž chrání kabely proti poškození na hranách žlabů. Krytka se připevňuje čtyřmi nebo šesti (v závislosti na šířce žlabu) Šrouby vratovými M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. 100 Šířka Tloušťka materiálu Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0, Krytka žlabu přechodová , 0,70 PŘEPÁŽKA ŽLAU 7x25 Přepážka žlabu 65 a Přepážka žlabu 115 slouží k separaci kabelů uvnitř žlabu. Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). K připevnění přepážky ke žlabu se používají čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť ,5 Výška Tloušťka materiálu [kg/m] Přepážka žlabu ,80 0, Přepážka žlabu ,80 1,05 OCRANNÉ KRYTKY PRO ŽLAY Krytka hran je vyrobena z bezhalogenového plastu. Slouží jako ochrana kabelu při přechodu ostré hrany a současně jako ochrana před poraněním. Dodává se na délku v metrech. Průchodka žlabu kabelového chrání kabely odbočující čtvercovými otvory ve dně Žlabu kabelového Standard. Objednací číslo Krytka hran Průchodka žlabu kabelového VERZE 1.0 5

6 2. Žebříky kabelové 2. ŽEŘÍKY KAELOVÉ Kabelové žebříky STANDARD slouží pro uložení a nesení všech druhů kabelů. Dodávány jsou ve standardní délce 3000 mm s výškou bočnic 65 mm nebo 115 mm. Vyrábí se z ocelového plechu tl. 1,5 mm pozinkovaného sendzimiricky nebo žárově ponorem. Jinou povrchovou úpravu je nutno projednat před objednáním. Standardní rozteč příček je 300 a 1 mm, je možné dodat i žebříky s roztečí příček 4 nebo 600 mm. Kabely v žebříku musí být uloženy rovnoměrně po celé šířce žebříku. Nerovnoměrné zatížení může vést k nežádoucímu torznímu namáhání žebříku. ŽEŘÍK KAELOVÝ STANDARD Žebřík kabelový STANDARD se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 (viz str. 58) Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů Rozteč příček je 300 mm Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). Oválné otvory 7x25 v bočnici slouží ke spojování žebříků pomocí spojek UNI. Oválné otvory 11x25 ve spodním lemu bočnice slouží pro přímé upevnění žebříku na stěnu nebo strop pomocí Kotev průvlakových M10 (viz str. 54). 25 Pro upevnění žebříku k Výložníku STANDARD (viz str. 25) slouží Spojka žebřík - výložník STANDARD (O.Č ). Pro upevnění žebříku k Výložníku UNIVERZAL (viz str. 26) slouží Spojka žebřík - výložník UNIVERZAL (O.Č ) Profil bočnice Profil příčky 16 1, Výška bočnice Šířka Tloušťka materiálu [kg/m] Žebřík kabelový STANDARD 200x65x1, , 2, Žebřík kabelový STANDARD 300x65x1, , 3, Žebřík kabelový STANDARD 400x65x1, , 3, Žebřík kabelový STANDARD 0x65x1, , 3, Žebřík kabelový STANDARD 600x65x1, , 3, Žebřík kabelový STANDARD 200x115x1, , 4, Žebřík kabelový STANDARD 300x115x1, , 4, Žebřík kabelový STANDARD 400x115x1, , 4, Žebřík kabelový STANDARD 0x115x1, , 4, Žebřík kabelový STANDARD 600x115x1, , 5,03 6

7 KAELOVÝ NOSNÝ SYSTÉM SOLACE Zátěžový graf žebříků kabelových STANDARD Legenda grafu: 65 mm 115 mm ŽEŘÍK KAELOVÝ STANDARD (PŘÍČKY 1 MM) 1 Žebřík kabelový STANDARD (příčky 1 mm) se používá pro uložení a vedení všech typů kabelů v trasách vodorovných, šikmých i stoupacích. Pro pevné a spolehlivé uchycení kabelů v trasách svislých a šikmých se používají kabelové příchytky typ KPC1 (viz str. 58). 1 Předností žebříků kabelových je možnost zajištění dobrého chlazení uložených kabelů Standardní rozteč příček je 1 mm. Při nutnosti žebříky na montáži dělit je nutné řezné hrany chránit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). 25 Výška bočnice Šířka Tloušťka materiálu [kg/m] Žebřík kabelový STANDARD 200x65x1,5 (příčky 1 mm) , 3, Žebřík kabelový STANDARD 300x65x1,5 (příčky 1 mm) , 3, Žebřík kabelový STANDARD 400x65x1,5 (příčky 1 mm) , 3, Žebřík kabelový STANDARD 0x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 600x65x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 200x115x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 300x115x1,5 (příčky 1 mm) , 4, Žebřík kabelový STANDARD 400x115x1,5 (příčky 1 mm) , 5, Žebřík kabelový STANDARD 0x115x1,5 (příčky 1 mm) , 5, Žebřík kabelový STANDARD 600x115x1,5 (příčky 1 mm) , 6,11 VERZE 1.0 7

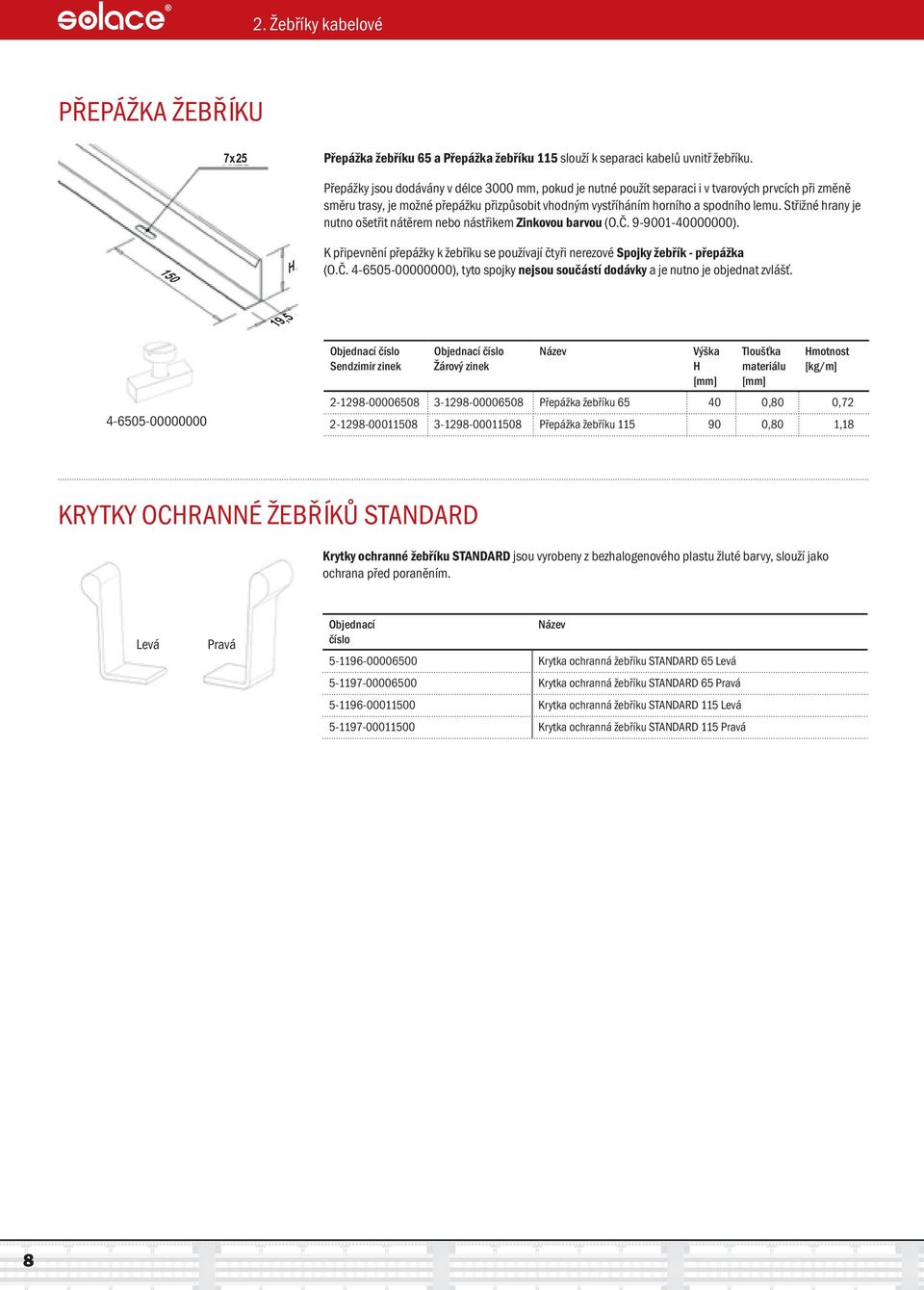

8 2. Žebříky kabelové PŘEPÁŽKA ŽEŘÍKU 7x25 Přepážka žebříku 65 a Přepážka žebříku 115 slouží k separaci kabelů uvnitř žebříku. 1 Přepážky jsou dodávány v délce 3000 mm, pokud je nutné použít separaci i v tvarových prvcích při změně směru trasy, je možné přepážku přizpůsobit vhodným vystříháním horního a spodního lemu. Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). K připevnění přepážky k žebříku se používají čtyři nerezové Spojky žebřík - přepážka (O.Č ), tyto spojky nejsou součástí dodávky a je nutno je objednat zvlášť. 19, Výška Tloušťka materiálu [kg/m] Přepážka žebříku ,80 0, Přepážka žebříku ,80 1,18 KRYTKY OCRANNÉ ŽEŘÍKŮ STANDARD Krytky ochranné žebříku STANDARD jsou vyrobeny z bezhalogenového plastu žluté barvy, slouží jako ochrana před poraněním. Levá Pravá Objednací číslo Krytka ochranná žebříku STANDARD 65 Levá Krytka ochranná žebříku STANDARD 65 Pravá Krytka ochranná žebříku STANDARD 115 Levá Krytka ochranná žebříku STANDARD 115 Pravá 8

9 3. Spojky KAELOVÝ NOSNÝ SYSTÉM SOLACE 3. SPOJKY UNI Spojky UNI se používají pro spojení žlabů a žebříků a pro připojení tvarových prvků. SPOJKA UNI PŘÍMÁ 25 7x Spojka UNI přímá slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a žebříků. Spojka je určena pro málo zatížené trasy (orientačně do 25 kg/m). Spojka UNI přímá 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Spojka UNI přímá 115x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Výška Tloušťka materiálu Spojka UNI přímá 65x1,5 1, 0, Spojka UNI přímá 115x1, , 0,21 SPOJKA UNI STANDARD 17 7x17 Spojka UNI STANDARD slouží pro spojení dvou prvků v přímém směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka je určena pro střední a vysoké zatížení trasy (orientačně nad 25 kg/m). Spojka UNI STANDARD 65x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Spojka UNI STANDARD 115x1,5. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována., ,5 Výška Tloušťka materiálu Spojka UNI STANDARD 65x1,5 45 1, 0, Spojka UNI STANDARD 115x1,5 95 1, 0,25 SPOJKA UNI ÚLOVÁ 8,8 16, x17 Spojka UNI úhlová slouží pro spojení dvou prvků v přímém směru nebo při malých změnách v horizontálním směru. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI úhlová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravována pouze ohýbáním v místech k tomu určených, spojka nesmí být upravována řezáním či vrtáním. Spojka UNI úhlová 115x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka může být upravována pouze ohýbáním v místech k tomu určených, spojka nesmí být upravována řezáním či vrtáním. 16 Výška Tloušťka materiálu Spojka UNI úhlová 65x2 45 2,00 0, Spojka UNI úhlová 115x2 95 2,00 0,45 VERZE 1.0 9

10 3. Spojky SPOJKA UNI KLOUOVÁ 7x Spojka UNI kloubová slouží pro pevné a spolehlivé spojení prvků při vertikální odchylce od horizontální roviny, při přechodu do trasy stoupací nebo šikmé. Spojka může být montována dovnitř i vně žlabů a vně žebříků. Spojka UNI kloubová 65x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. Spojka UNI kloubová 115x2. K montáži jsou třeba čtyři Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Spojka nesmí být žádným způsobem upravována. 33,2 16, Výška Tloušťka materiálu Spojka UNI kloubová 65x2 53 2,00 0, Spojka UNI kloubová 115x ,00 0, SPOJKA UNI ÚLOVÁ DLOUÁ 22 16,6 Spojka UNI úhlová dlouhá slouží pro spojení dvou prvků v přímém směru, při změnách směru nebo pro vytváření jednoduchých armatur. Spojka může být montována dovnitř i vně žlabů a vně žebříků. 7x17 Spojka UNI úhlová dlouhá 65x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. 169,3 145,7 145, ,3 Spojka UNI úhlová dlouhá 115x2. K montáži je třeba osm Šroubů vratových M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Příklad možného použití: 16 Výška Tloušťka materiálu Spojka UNI úhlová dlouhá 65x2 45 2,00 0, Spojka UNI úhlová dlouhá 115x2 95 2,00 1,00 10

11 KAELOVÝ NOSNÝ SYSTÉM SOLACE REDUKCE UNI Redukce UNI se používají při změně šířky trasy. Spojka může být montována dovnitř i vně žlabů a žebříků. Redukce UNI 65 mm. K montáži jsou třeba dva Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Redukce nesmí být žádným způsobem upravována. 7x25 Redukce UNI 115 mm. K montáži jsou třeba dva Šrouby vratové M6x12 s maticí límcovou (O.Č ), tyto šrouby nejsou součástí dodávky a je nutno je objednat zvlášť. Redukce nesmí být žádným způsobem upravována. Příklad možného použití: Výška Šířka Tloušťka materiálu Redukce UNI x ,00 0, Redukce UNI 100x ,00 0, Redukce UNI 200x ,00 0, Redukce UNI 300x ,00 0, Redukce UNI x ,00 0, Redukce UNI 100x ,00 0, Redukce UNI 200x ,00 0, Redukce UNI 300x ,00 0,35 VERZE

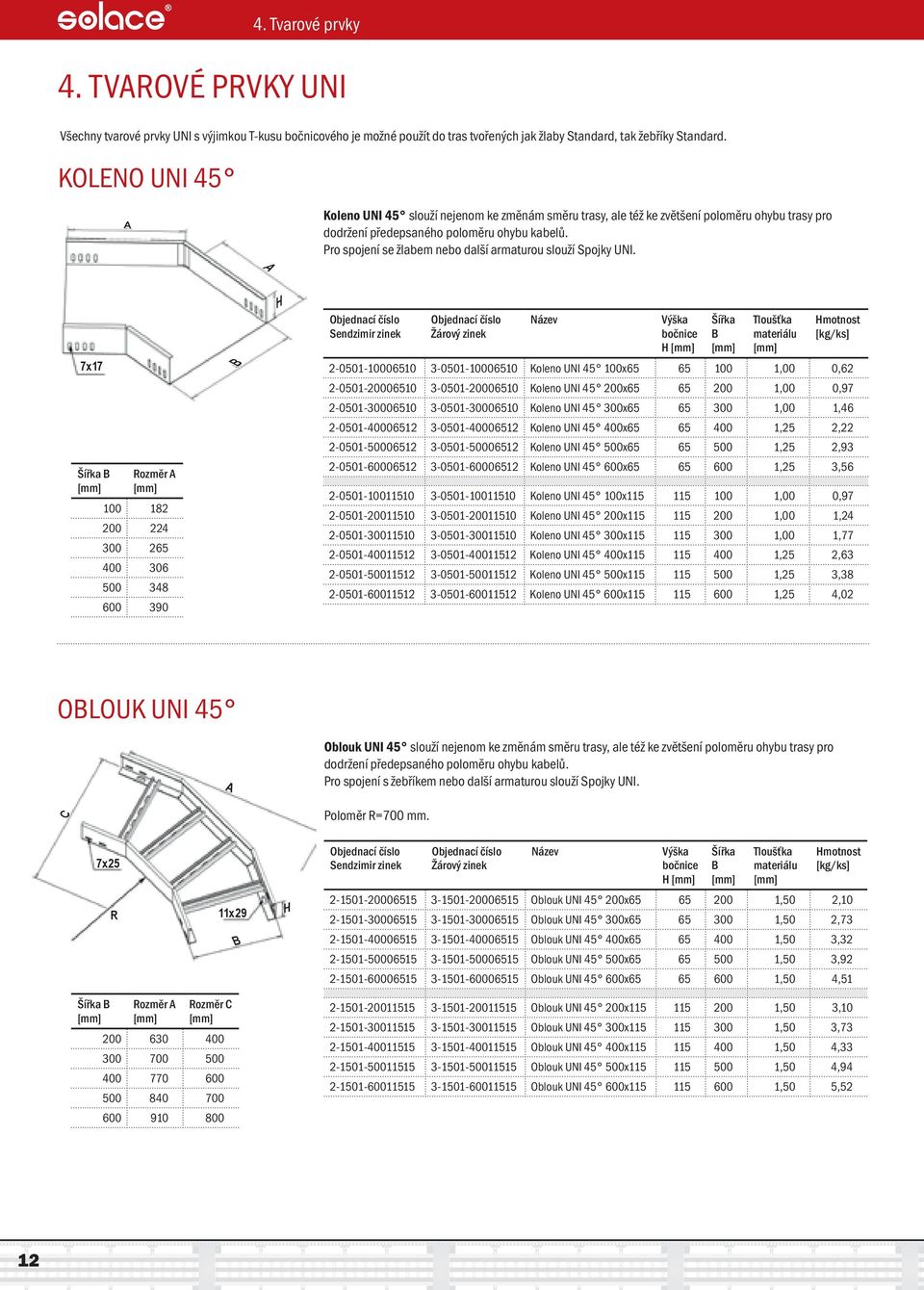

12 4. Tvarové prvky 4. TVAROVÉ PRVKY UNI Všechny tvarové prvky UNI s výjimkou T-kusu bočnicového je možné použít do tras tvořených jak žlaby Standard, tak žebříky Standard. KOLENO UNI 45 A Koleno UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. A 7x17 Šířka Rozměr A Výška bočnice Šířka Tloušťka materiálu Koleno UNI x ,00 0, Koleno UNI x ,00 0, Koleno UNI x ,00 1, Koleno UNI x ,25 2, Koleno UNI 45 0x ,25 2, Koleno UNI x ,25 3, Koleno UNI x ,00 0, Koleno UNI x ,00 1, Koleno UNI x ,00 1, Koleno UNI x ,25 2, Koleno UNI 45 0x ,25 3, Koleno UNI x ,25 4,02 OLOUK UNI 45 A Oblouk UNI 45 slouží nejenom ke změnám směru trasy, ale též ke zvětšení poloměru ohybu trasy pro dodržení předepsaného poloměru ohybu kabelů. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. C Poloměr R=700 mm. 7x25 Výška bočnice Šířka Tloušťka materiálu R 11x Oblouk UNI x , 2, Oblouk UNI x , 2, Oblouk UNI x , 3, Oblouk UNI 45 0x , 3, Oblouk UNI x , 4,51 Šířka Rozměr A Rozměr C Oblouk UNI x , 3, Oblouk UNI x , 3, Oblouk UNI x , 4, Oblouk UNI 45 0x , 4, Oblouk UNI x , 5,52 12

13 A KAELOVÝ NOSNÝ SYSTÉM SOLACE KOLENO UNI 90 A Koleno UNI 90 slouží ke změnám směru trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. 7x17 Šířka R Rozměr A A Výška bočnice Šířka Tloušťka materiálu Koleno UNI x ,00 1, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,25 4, Koleno UNI 90 0x ,25 5, Koleno UNI x ,25 7, Koleno UNI x ,00 1, Koleno UNI x ,00 2, Koleno UNI x ,00 3, Koleno UNI x ,25 5, Koleno UNI 90 0x ,25 6, Koleno UNI x ,25 8,04 OLOUK UNI 90 Oblouk UNI 90 slouží ke změnám směru trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. A Poloměr R=600 mm. R 7x25 7x29 Výška bočnice Šířka Tloušťka materiálu Oblouk UNI x , 3, Oblouk UNI x , 4, Oblouk UNI x , 4, Oblouk UNI 90 0x , 5, Oblouk UNI x , 6,02 Šířka Rozměr A Oblouk UNI x , 4, Oblouk UNI x , 5, Oblouk UNI x , 5, Oblouk UNI 90 0x , 6, Oblouk UNI x , 7,02 VERZE

14 4. Tvarové prvky T-KUS UNI PLNÝ A Šířka R 7x17 Rozměr A Rozměr C C T-kus UNI plný slouží pro rozdvojení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. Výška bočnice Šířka Tloušťka materiálu T-kus UNI plný 100x ,00 1, T-kus UNI plný 200x ,00 2, T-kus UNI plný 300x ,00 3, T-kus UNI plný 400x ,25 6, T-kus UNI plný 0x ,25 7, T-kus UNI plný 600x ,25 9, T-kus UNI plný 100x ,00 2, T-kus UNI plný 200x ,00 3, T-kus UNI plný 300x ,00 4, T-kus UNI plný 400x ,25 6, T-kus UNI plný 0x ,25 8, T-kus UNI plný 600x ,25 10,23 T-KUS UNI PŘÍČKOVÝ T-kus UNI příčkový slouží pro rozdvojení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. A C Šířka Rozměr A 7x25 Rozměr C x29 Výška bočnice Šířka Tloušťka materiálu T-kus UNI příčkový 200x , 6, T-kus UNI příčkový 300x , 7, T-kus UNI příčkový 400x , 8, T-kus UNI příčkový 0x , 9, T-kus UNI příčkový 600x , 9, T-kus UNI příčkový 200x , 11, T-kus UNI příčkový 300x , 12, T-kus UNI příčkový 400x , 13, T-kus UNI příčkový 0x , 14, T-kus UNI příčkový 600x , 15,51 14

15 KAELOVÝ NOSNÝ SYSTÉM SOLACE KŘÍŽ UNI PLNÝ A A Kříž UNI plný se používá při křížení tras nebo pro rozdělení trasy. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. Šířka Rozměr A R 7x17 Výška bočnice Šířka Tloušťka materiálu Kříž UNI plný 100x ,00 2, Kříž UNI plný 200x ,00 3, Kříž UNI plný 300x ,00 4, Kříž UNI plný 400x ,25 7, Kříž UNI plný 0x ,25 9, Kříž UNI plný 600x ,25 10, KřížUNI plný 100x ,00 3, Kříž UNI plný 200x ,00 3, Kříž UNI plný 300x ,00 5, Kříž UNI plný 400x ,25 8, Kříž UNI plný 0x ,25 9, Kříž UNI plný 600x ,25 11,31 KŘÍŽ UNI PŘÍČKOVÝ Kříž UNI příčkový se používá při křížení tras nebo pro rozdělení trasy. Pro spojení s žebříkem nebo další armaturou slouží Spojky UNI. A A Šířka Rozměr A x25 11x29 Výška bočnice Šířka Tloušťka materiálu Kříž UNI příčkový 200x , 9, Kříž UNI příčkový 300x , 9, Kříž UNI příčkový 400x , 10, Kříž UNI příčkový 0x , 11, Kříž UNI příčkový 600x , 12, Kříž UNI příčkový 200x , 11, Kříž UNI příčkový 300x , 11, Kříž UNI příčkový 400x , 12, Kříž UNI příčkový 0x , 13, Kříž UNI příčkový 600x , 14,52 VERZE

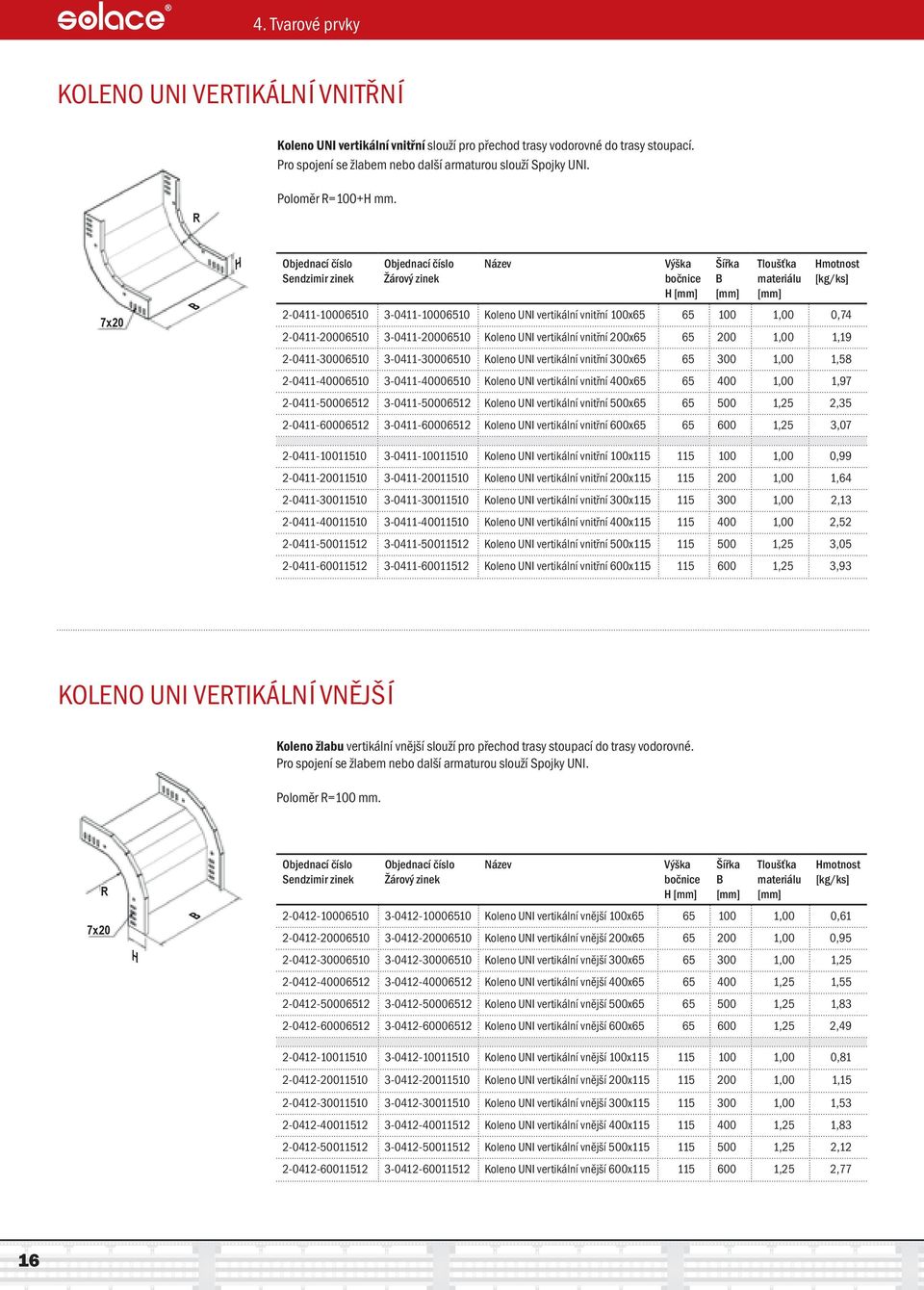

16 4. Tvarové prvky KOLENO UNI VERTIKÁLNÍ VNITŘNÍ Koleno UNI vertikální vnitřní slouží pro přechod trasy vodorovné do trasy stoupací. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. R Poloměr R=100+ mm. Výška bočnice Šířka Tloušťka materiálu 7x Koleno UNI vertikální vnitřní 100x ,00 0, Koleno UNI vertikální vnitřní 200x ,00 1, Koleno UNI vertikální vnitřní 300x ,00 1, Koleno UNI vertikální vnitřní 400x ,00 1, Koleno UNI vertikální vnitřní 0x ,25 2, Koleno UNI vertikální vnitřní 600x ,25 3, Koleno UNI vertikální vnitřní 100x ,00 0, Koleno UNI vertikální vnitřní 200x ,00 1, Koleno UNI vertikální vnitřní 300x ,00 2, Koleno UNI vertikální vnitřní 400x ,00 2, Koleno UNI vertikální vnitřní 0x ,25 3, Koleno UNI vertikální vnitřní 600x ,25 3,93 KOLENO UNI VERTIKÁLNÍ VNĚJŠÍ Koleno žlabu vertikální vnější slouží pro přechod trasy stoupací do trasy vodorovné. Pro spojení se žlabem nebo další armaturou slouží Spojky UNI. Poloměr R=100 mm. R Výška bočnice Šířka Tloušťka materiálu 7x Koleno UNI vertikální vnější 100x ,00 0, Koleno UNI vertikální vnější 200x ,00 0, Koleno UNI vertikální vnější 300x ,00 1, Koleno UNI vertikální vnější 400x ,25 1, Koleno UNI vertikální vnější 0x ,25 1, Koleno UNI vertikální vnější 600x ,25 2, Koleno UNI vertikální vnější 100x ,00 0, Koleno UNI vertikální vnější 200x ,00 1, Koleno UNI vertikální vnější 300x ,00 1, Koleno UNI vertikální vnější 400x ,25 1, Koleno UNI vertikální vnější 0x ,25 2, Koleno UNI vertikální vnější 600x ,25 2,77 16

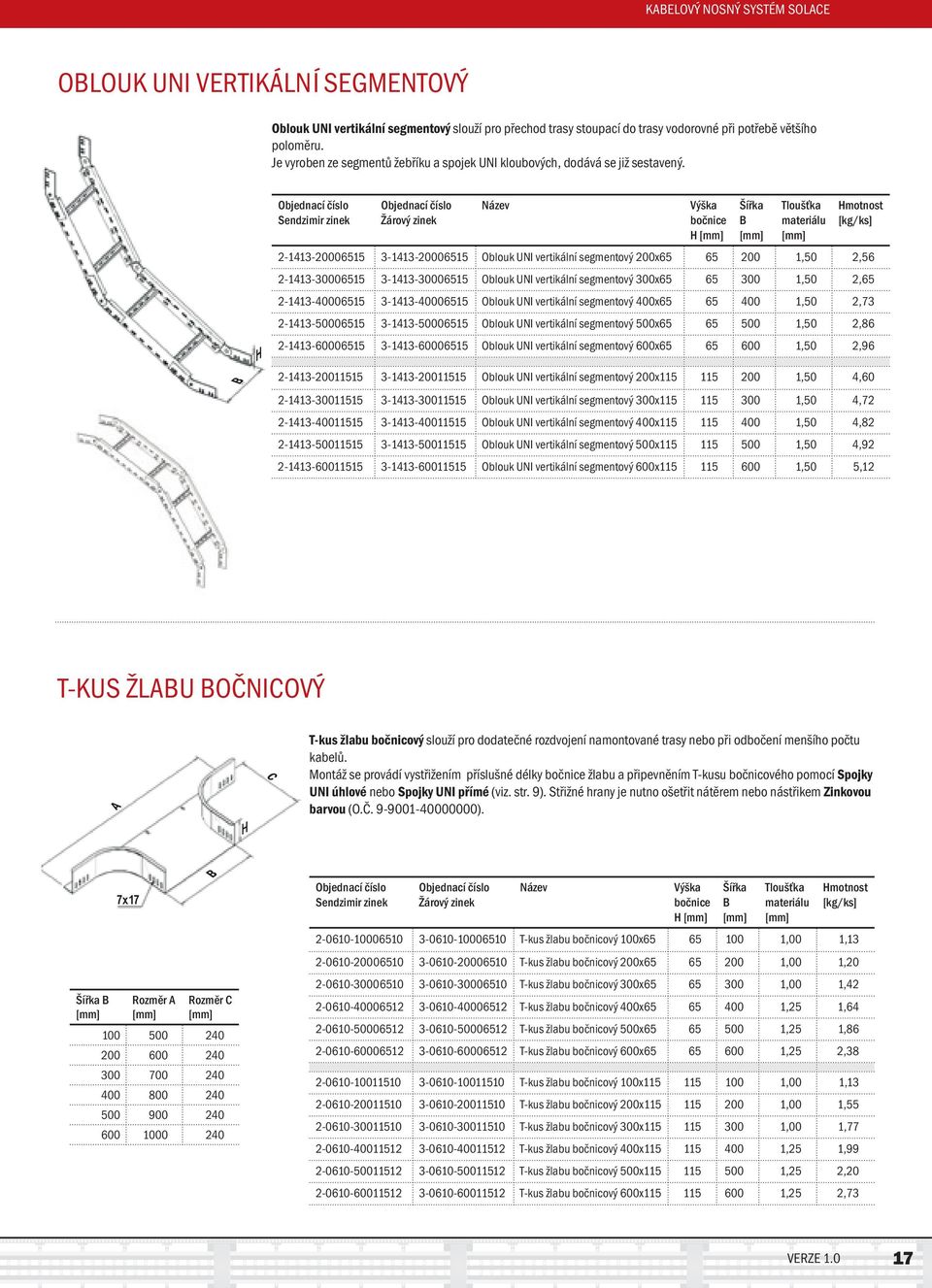

17 KAELOVÝ NOSNÝ SYSTÉM SOLACE OLOUK UNI VERTIKÁLNÍ SEGMENTOVÝ Oblouk UNI vertikální segmentový slouží pro přechod trasy stoupací do trasy vodorovné při potřebě většího poloměru. Je vyroben ze segmentů žebříku a spojek UNI kloubových, dodává se již sestavený. Výška bočnice Šířka Tloušťka materiálu Oblouk UNI vertikální segmentový 200x , 2, Oblouk UNI vertikální segmentový 300x , 2, Oblouk UNI vertikální segmentový 400x , 2, Oblouk UNI vertikální segmentový 0x , 2, Oblouk UNI vertikální segmentový 600x , 2, Oblouk UNI vertikální segmentový 200x , 4, Oblouk UNI vertikální segmentový 300x , 4, Oblouk UNI vertikální segmentový 400x , 4, Oblouk UNI vertikální segmentový 0x , 4, Oblouk UNI vertikální segmentový 600x , 5,12 T-KUS ŽLAU OČNICOVÝ A C T-kus žlabu bočnicový slouží pro dodatečné rozdvojení namontované trasy nebo při odbočení menšího počtu kabelů. Montáž se provádí vystřižením příslušné délky bočnice žlabu a připevněním T-kusu bočnicového pomocí Spojky UNI úhlové nebo Spojky UNI přímé (viz. str. 9). Střižné hrany je nutno ošetřit nátěrem nebo nástřikem Zinkovou barvou (O.Č ). Šířka 7x17 Rozměr A Rozměr C Výška bočnice Šířka Tloušťka materiálu T-kus žlabu bočnicový 100x ,00 1, T-kus žlabu bočnicový 200x ,00 1, T-kus žlabu bočnicový 300x ,00 1, T-kus žlabu bočnicový 400x ,25 1, T-kus žlabu bočnicový 0x ,25 1, T-kus žlabu bočnicový 600x ,25 2, T-kus žlabu bočnicový 100x ,00 1, T-kus žlabu bočnicový 200x ,00 1, T-kus žlabu bočnicový 300x ,00 1, T-kus žlabu bočnicový 400x ,25 1, T-kus žlabu bočnicový 0x ,25 2, T-kus žlabu bočnicový 600x ,25 2,73 VERZE

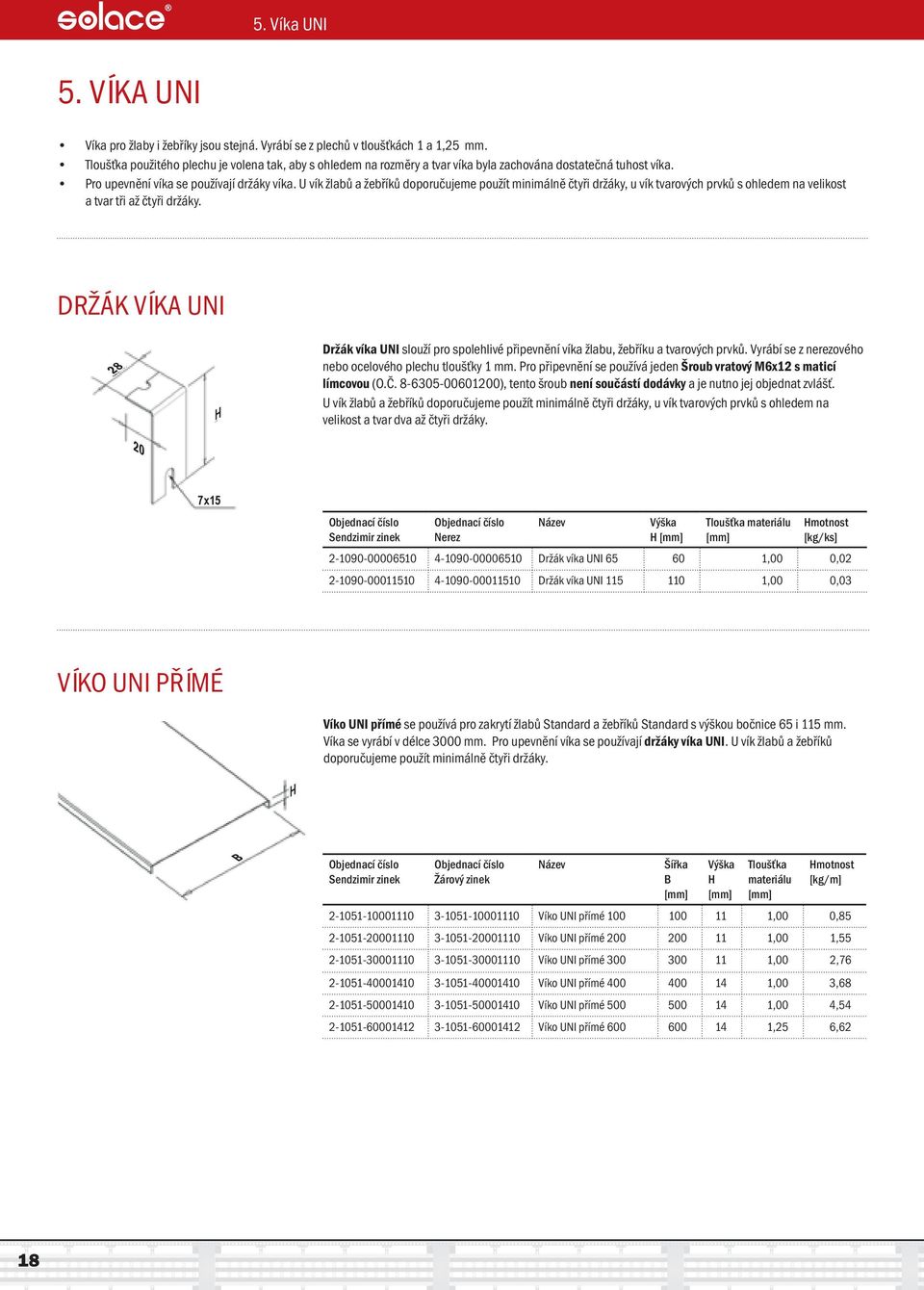

18 5. Víka UNI 5. VÍKA UNI Víka pro žlaby i žebříky jsou stejná. Vyrábí se z plechů v tloušťkách 1 a 1,25 mm. Tloušťka použitého plechu je volena tak, aby s ohledem na rozměry a tvar víka byla zachována dostatečná tuhost víka. Pro upevnění víka se používají držáky víka. U vík žlabů a žebříků doporučujeme použít minimálně čtyři držáky, u vík tvarových prvků s ohledem na velikost a tvar tři až čtyři držáky. DRŽÁK VÍKA UNI 28 Držák víka UNI slouží pro spolehlivé připevnění víka žlabu, žebříku a tvarových prvků. Vyrábí se z nerezového nebo ocelového plechu tloušťky 1 mm. Pro připevnění se používá jeden Šroub vratový M6x12 s maticí límcovou (O.Č ), tento šroub není součástí dodávky a je nutno jej objednat zvlášť. U vík žlabů a žebříků doporučujeme použít minimálně čtyři držáky, u vík tvarových prvků s ohledem na velikost a tvar dva až čtyři držáky. 20 7x15 Nerez Výška Tloušťka materiálu Držák víka UNI ,00 0, Držák víka UNI ,00 0,03 VÍKO UNI PŘÍMÉ Víko UNI přímé se používá pro zakrytí žlabů Standard a žebříků Standard s výškou bočnice 65 i 115 mm. Víka se vyrábí v délce 3000 mm. Pro upevnění víka se používají držáky víka UNI. U vík žlabů a žebříků doporučujeme použít minimálně čtyři držáky. Šířka Výška Tloušťka materiálu [kg/m] Víko UNI přímé ,00 0, Víko UNI přímé ,00 1, Víko UNI přímé ,00 2, Víko UNI přímé ,00 3, Víko UNI přímé ,00 4, Víko UNI přímé ,25 6,62 18

19 KAELOVÝ NOSNÝ SYSTÉM SOLACE VÍKO UNI KOLENA 45 Víko UNI kolena 45 se používá pro zakrytí kolena UNI 45 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI kolena ,00 0, Víko UNI kolena ,00 0, Víko UNI kolena ,00 1, Víko UNI kolena ,00 1, Víko UNI kolena ,00 2, Víko UNI kolena ,00 3,04 VÍKO UNI OLOUKU 45 Víko UNI oblouku 45 se používá pro zakrytí oblouku UNI 45 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI oblouku ,00 0, Víko UNI oblouku ,00 2, Víko UNI oblouku ,00 3, Víko UNI oblouku ,00 4, Víko UNI oblouku ,00 6,25 VERZE

20 5. Víka UNI VÍKO UNI KOLENA 90 Víko UNI kolena 90 se používá pro zakrytí kolena UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík kolena UNI doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI kolena ,00 0, Víko UNI kolena ,00 1, Víko UNI kolena ,00 2, Víko UNI kolena ,00 2, Víko UNI kolena ,00 3, Víko UNI kolena ,00 5,06 VÍKO UNI OLOUKU 90 Víko UNI oblouku 90 se používá pro zakrytí oblouku UNI 90 s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík oblouku UNI doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI oblouku ,00 2, Víko UNI oblouku ,00 3, Víko UNI oblouku ,00 5, Víko UNI oblouku ,00 7, Víko UNI oblouku ,00 9,00 20

21 KAELOVÝ NOSNÝ SYSTÉM SOLACE VÍKO UNI T-KUSU PLNÉO Víko UNI T-kusu plného se používá pro zakrytí T- kusu plného s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu plného doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI T-kusu plného ,00 0, Víko UNI T-kusu plného ,00 1, Víko UNI T-kusu plného ,00 2, Víko UNI T-kusu plného ,00 3, Víko UNI T-kusu plného ,00 5, Víko UNI T-kusu plného ,00 6,96 VÍKO UNI T-KUSU PŘÍČKOVÉO Víko UNI T-kusu příčkového se používá pro zakrytí T- kusu příčkového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu příčkového doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI T-kusu příčkového ,00 3, Víko UNI T-kusu příčkového ,00 5, Víko UNI T-kusu příčkového ,00 9, Víko UNI T-kusu příčkového ,00 12, Víko UNI T-kusu příčkového ,00 15,00 VERZE

22 5. Víka UNI VÍKO UNI KŘÍŽE PLNÉO Víko UNI kříže plného se používá pro zakrytí Kříže UNI plného s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI plného doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI kříže plného ,00 0, Víko UNI kříže plného ,00 1, Víko UNI kříže plného ,00 3, Víko UNI kříže plného ,00 4, Víko UNI kříže plného ,00 6, Víko UNI kříže plného ,00 7,30 VÍKO UNI KŘÍŽE PŘÍČKOVÉO Víko UNI kříže příčkového se používá pro zakrytí Kříže UNI příčkového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kříže UNI příčkového doporučujeme použít čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI kříže příčkového ,00 4, Víko UNI kříže příčkového ,00 7, Víko UNI kříže příčkového ,00 11, Víko UNI kříže příčkového ,00 15, Víko UNI kříže příčkového ,00 18,00 22

23 KAELOVÝ NOSNÝ SYSTÉM SOLACE VÍKO UNI PRO KOLENO VERTIKÁLNÍ VNITŘNÍ Víko UNI pro koleno vertikální vnitřní se používá pro zakrytí Kolena vertikálního vnitřního s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnitřního doporučujeme použít v závislosti na velikosti Kolena vertikálního vnitřního dva nebo čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 0, Víko UNI pro koleno vertikální vnitřní ,00 1, Víko UNI pro koleno vertikální vnitřní ,00 1, Víko UNI pro koleno vertikální vnitřní ,00 1,85 VÍKO UNI PRO KOLENO VERTIKÁLNÍ VNĚJŠÍ (PRO PRVEK S VÝŠKOU 65 mm) Víko UNI pro koleno vertikální vnější (pro prvek s výškou 65 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 65 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít v závislosti na velikosti Kolena vertikálního vnějšího dva nebo čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI pro koleno vertikální vnější (65) ,00 0, Víko UNI pro koleno vertikální vnější (65) ,00 0, Víko UNI pro koleno vertikální vnější (65) ,00 1, Víko UNI pro koleno vertikální vnější (65) ,00 1, Víko UNI pro koleno vertikální vnější (65) ,00 2, Víko UNI pro koleno vertikální vnější (65) ,00 2,52 VERZE

24 5. Víka UNI VÍKO UNI PRO KOLENO VERTIKÁLNÍ VNĚJŠÍ (PRO PRVEK S VÝŠKOU 115 mm) Víko UNI pro koleno vertikální vnější (pro prvek s výškou 115 mm) se používá pro zakrytí Kolena vertikálního vnějšího s výškou bočnice 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík Kolena vertikálního vnějšího doporučujeme použít v závislosti na velikosti Kolena vertikálního vnějšího dva nebo čtyři držáky. Šířka Výška Tloušťka materiálu Víko UNI pro koleno vertikální vnější (115) ,00 0, Víko UNI pro koleno vertikální vnější (115) ,00 0, Víko UNI pro koleno vertikální vnější (115) ,00 1, Víko UNI pro koleno vertikální vnější (115) ,00 1, Víko UNI pro koleno vertikální vnější (115) ,00 2, Víko UNI pro koleno vertikální vnější (115) ,00 2,92 VÍKO UNI T-KUSU OČNICOVÉO Víko UNI T-kusu bočnicového se používá pro zakrytí T- kusu bočnicového s výškou bočnice 65 i 115 mm. Pro upevnění víka se používají držáky víka UNI. U vík T- kusu bočnicového doporučujeme použít dva držáky. Šířka Výška Tloušťka materiálu Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 0, Víko UNI T-kusu bočnicového ,00 1, Víko UNI T-kusu bočnicového ,00 1, Víko UNI T-kusu bočnicového ,00 1,43 24

25 6. Výložníky KAELOVÝ NOSNÝ SYSTÉM SOLACE 6. VÝLOŽNÍKY Pro pevné a spolehlivé uložení žlabů a žebříků slouží výložníky. KNS SOLACE upřednostňuje řešení nevyžadující žádné pomocné zpevňující elementy, například závitové tyče nebo nosníky typu hrazda. VÝLOŽNÍK STANDARD 45 Výložník Standard je koncipován jako nosník stálé pevnosti (tzn., že v každém průřezu výložníku je konstantní napětí). Výložník STANDARD je vyroben z plechu o tloušťce 2 mm a příruby o tloušťce 4 mm. L C Pro správnou funkci musí být celá příruba opřena o kotevní podložku (zeď, C-profil) pokud není tato podmínka dodržena, dochází k výraznému snížení únosnosti výložníku. Výložníky STANDARD nelze použít do šikmých tras. 5 Pro spolehlivé a pevné připojení na zeď se používá jedna průvlaková kotva M10 (viz str. 54) v délkách odpovídajících kvalitě kotevní betonové stěny a zatížení výložníku. Při kotvení na stěnu vystavěnou z pórobetonu, ytongu, voštinových cihel nebo jiných materiálů nižší pevnosti doporučujeme ke kotvení použít závitové tyče a prošroubovat celou tloušťku zdi, nebo použít jiné metody kotvení, například chemické kotvy. Při kotvení na ocelovou konstrukci je možné použít X-T závitové hřeby z nerezové oceli (viz str. 56). Pokud se kabelová trasa skládá ze dvou nebo více tras pod sebou doporučujeme na zeď připevnit Profil UNIVERZAL C x25 (viz str. 41) vhodné délky a výložníky k tomuto profilu přišroubovat pomocí Šroubu M10 s ozubenou hlavou, maticí a podložkou (O.Č ). Při upevnění ke stropnímu nosníku je možné využít Šroub M10 x25s ozubenou hlavou, maticí a podložkou (O.Č ) nebo využít čtvercové otvory 21x21 mm a výložník přišroubovat pomocí Matice kladívkové M10 (O.Č ) a Šroubu M10x25 se šestihrannou hlavou (O.Č ), a nebo využít oválné otvory 11x16,5 a k přišroubování výložníku použít Šroub vratový M10x25 s podložkou a maticí (O.Č ) xxx00 Galvanický zinek Jmenovitá délka Délka L Výška C Nosnost F [N] Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD , Výložník STANDARD ,11 VERZE
