Dolphin CT50. Stručný návod k použití. s operačním systémem Windows 10 IoT Mobile Enterprise. CT50-LG-W10-CZ-QS Rev A 8/18

Transkript

1 Dolphin CT50 s operačním systémem Windows 10 IoT Mobile Enterprise Stručný návod k použití CT50-LG-W10-CZ-QS Rev A 8/18

2 Pro začátek Zkontrolujte, zda dodané přepravní balení obsahuje následující součásti: Mobilní terminál Dolphin CT50 (Modely CT50L0N, CT50LUN, CT50LFN) Nabíjitelná 3,8 VDC Li-ion baterie Dokumentace k produktu Pokud jste si k Vašemu terminálu objednali další příslušenství, zkontrolujte, zda je přiloženo k zásilce. Uschovejte originální balení pro případ potřeby odeslání terminálu do servisu. Specifikace paměťové karty Za účelem maximálního výkonu a životnosti doporučuje Honeywell používat v terminálu Dolphin jednoúrovňové (SLC) průmyslové paměťové karty microsd nebo microsdhc. Bližší informace o schválených paměťových kartách získáte u obchodního zástupce Honeywell. 1

3 Příslušenství pro zařízení CT50 K zařízení CT50 je k dispozici následující příslušenství: Základna HomeBase (Model CT50-HB) Ethernetová nabíjecí základna HomeBase (Model CT50-EB) Nabíjecí základna ChargeBase (Model CT50-CB) Síťová základna NetBase (Model CT50-NB) Dobíjecí nabíječka pro čtyři baterie (Model CT50-QBC) Nabíjecí adaptér do vozidla (Model CT50-MC) Držák do vozidla (Model CT50-MB) USB adaptér (Model CT50-USB) Rukojeť pro snímání Pouzdro k zavěšení 2

4 Popis čelního panelu Reproduktor Tlačítko skenování Potvrzovací LED kontrolka skenování Tlačítko napájení Stav baterie / LED kontrolka oznámení Tlačítka hlasitosti Dotykový displej Navigační panel Mikrofon 3

5 Popis zadního panelu Objektiv fotoaparátu Tlačítko fotoaparátu Pojistka krytu baterie Dvířka přihrádky pro microsim a microsd Pro přídavnou 4

6 Vložení microsim karty 5

7 Vložení microsd karty Poznámka: Před prvním použitím naformátujte microsd kartu. 6

8 Vložení baterie Terminál CT50 je dodáván s baterií Li-ion 3,8 VDC, 15,5 Wh vyráběnou pro Honeywell International Inc

9 Nabíjení terminálu Terminál CT50 je dodáván s částečně nabitou baterií. Nabíjejte baterii nabíječkou CT50 po dobu minimálně 4 hodin. Používání terminálu během nabíjení prodlužuje čas úplného nabití baterie. Varování: Doporučujeme používat pouze příslušenství a napájecí adaptéry značky Honeywell. V případě použití jiného příslušenství než příslušenství či napájecích adaptérů Honeywell může dojít k poškození, na která se nevztahuje záruka. Terminály CT50 jsou určeny k používání s následujícím nabíjecím příslušenstvím: Domácí nabíjecí základna HomeBase, ethernetová nabíjecí základna HomeBase, nabíjecí základna ChargeBase, síťová nabíjecí základna NetBase, dobíjecí nabíječka na čtyři baterie, nabíjecí adaptér do vozidla, držák do vozidla, a USB adaptér. Varování: Před použitím terminálu, baterií a příslušenství vždy zkontrolujte, zda jsou všechny součásti suché. Připojení mokrých součástí může způsobit poškození, na která se nevztahuje záruka. 8

10 Nastavení terminálu před prvním použitím 1. Stiskněte tlačítko napájení. 2. Vyberte požadovaný jazyk, a poté klepněte na Další. 3. Vyberte si region, a poté klepněte na Další. 4. Pokud chcete přeskočit nabízené pokročilé funkce, klepněte na Zrušit. 5. Dokončení nastavení terminálu proveďte podle pokynů na displeji. Více informací o možnostech, které Vám nabízí účet Microsoft, naleznete na stránce Zapnutí nebo vypnutí terminálu Zapnutí terminálu: Stiskněte a uvolněte tlačítko napájení. Vypnutí terminálu: 1. Stiskněte Zapínací tlačítko a držte je stisknuté, dokud se na displeji neobjeví text vypnout přejetím prstem dolů po displeji. 2. Přejeďte prstem dolů po displeji, až se na displeji objeví Nashledanou. Poznámka: Před vyjmutím baterie vždy vypněte terminál. 9

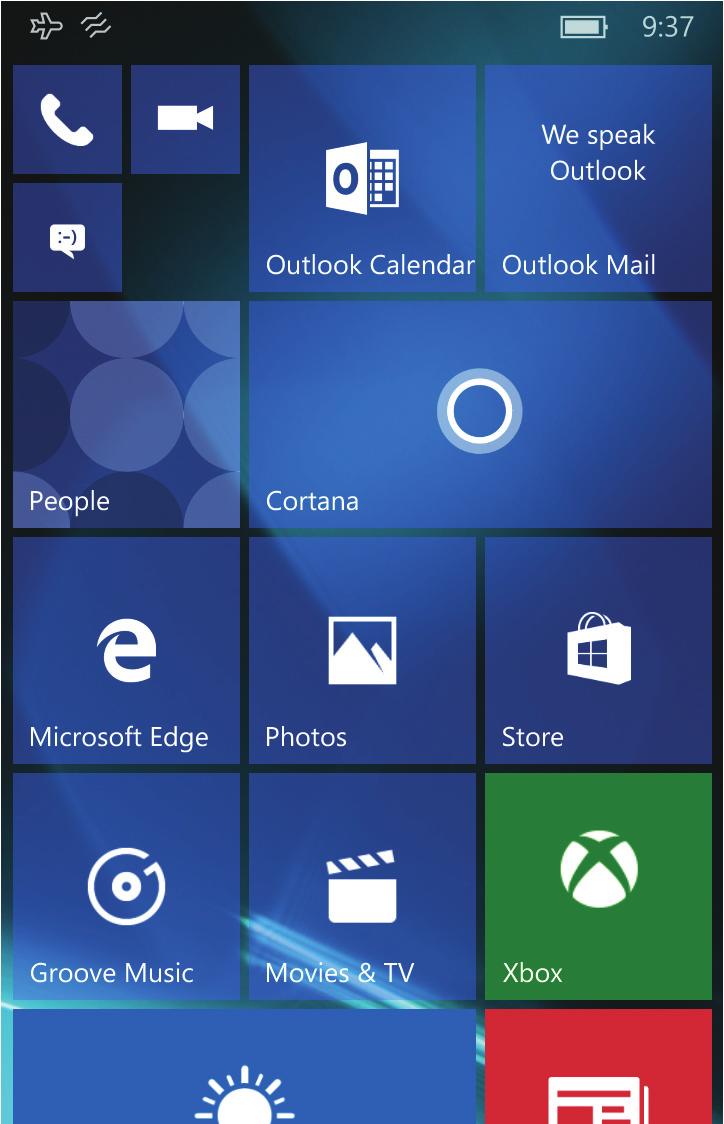

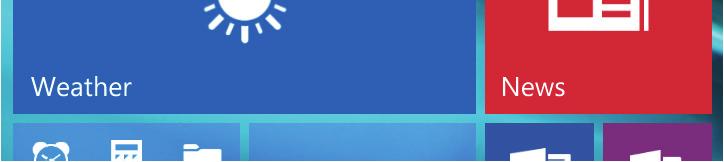

11 O výchozí obrazovce Stavový řádek Výchozí obrazovce 10

12 Navigační a funkční tlačítka Tlačítka Popis Funkce Zpět Plocha Vyhledávání Tlačítko hlasitosti Návrat na předchozí stránku. Návrat na výchozí obrazovku. Slouží k zahájení vyhledávání na terminálu nebo na Internetu. Slouží ke zvýšení nebo snížení hlasitosti aktivního reproduktoru. Reproduktor Poznámka: Další funkce se liší na základě používaných aplikací. Probuzení terminálu z režimu spánku Přechodem do režimu spánku automaticky dochází k vypnutí dotykového displeje a uzamčení terminálu za účelem úspory baterie, pokud je terminál neaktivní po určitou dobu, která může být nastavena. 1. K probuzení terminálu z režimu spánku stiskněte a podržte Zapínací tlačítko. 2. K odemčení terminálu přejeďte prstem po displeji zdola nahoru. 11

13 Nastavení času vypnutí displeje Můžete si nastavit časový interval nečinnosti, po jehož uplynutí dojde k vypnutí displeje. 1. Sjeďte do spodní části obrazovky a klepněte na Všechny aplikace. 2. Sjeďte dolů na Nastavení. 3. Klepněte na Personalizace a poté na Zamknout displej. 4. Sjeďte dolů na nastavení položky Displej bude vypnut za a z rozbalovací nabídky zvolte požadovaný časový interval. 5. Na výchozí obrazovku se vrátíte klepnutím na tlačítko Domů. Zapnutí a vypnutí režimu Letadlo 1. Přejetím prstem po displeji shora dolů otevřete rychlé nastavení. 2. Klepněte na Rozšířit. 3. Tento režim lze vypnout nebo zapnout klepnutím na Režim Letadlo. Poznámka: Pokud je aktivován Režim Letadlo, ve stavovém řádku se objeví ikonka. 12

14 Skenování čárového kódu pomocí funkce ScanDemo Poznámka: Lepšího výsledku dosáhnete, pokud se vyvarujete odrazů způsobených skenováním, kdy terminál není kolmo vůči čárovému kódu. 1. Sjeďte do spodní části obrazovky a klepněte na Všechny aplikace. 2. Sjeďte dolů na ScanDemoW Namiřte terminál na čárový kód. 4. Klepněte na Skenovat na dotykovém displeji a stiskněte a podržte tlačítko Scan. Namiřte paprsek na střed čárového kódu. Načtená data budou zobrazena na displeji. 13

15 Fotografování nebo natáčení videa 1. Stiskněte tlačítko Fotoaparát. 2. V hledáčku zvolte režim foto nebo režim video. 3. Namiřte objektiv fotoaparátu na objekt, který chcete vyfotit. Objektiv fotoaparátu se nachází na zadní straně terminálu. 4. Jednotlivé snímky lze fotografovat klepnutím na ikonku foto. K natáčení videa klepněte na ikonku video. K zastavení natáčení videa znovu klikněte na ikonku video. 5. Chcete-li si prohlédnout snímek nebo video, klepněte na kolečko prohlížení v pravém horním rohu. 14

16 Restart terminálu Pokud určitá aplikace nereaguje nebo pokud se terminál chová. jako by byl zamknut, bude potřeba jej restartovat. 1. Stiskněte Zapínací tlačítko a držte je stisknuté, dokud se na displeji neobjeví text vypnout přejetím prstem dolů po displeji. 2. Přejeďte prstem po displeji shora dolů. Před vypnutím terminálu se na dotykovém panelu objeví nápis Nashledanou. Restartování terminálu v případě, že dotykový displej nereaguje: Stiskněte současně tlačítka Zapínací tlačítko + Snížení hlasitosti a držte je stisknuté přibližně 13 sekund, dokud se terminál nerestartuje. Poznámka: Pokud problémy přetrvávají i po restartování terminálu, bude potřeba provést obnovení továrního nastavení (čisté spuštění) podle uživatelské příručky. 15

17 Podpora Potřebujete-li vyhledat řešení v naší informační databázi nebo se přihlásit do portálu technické podpory a nahlásit problém, přejděte na stránku Uživatelská dokumentace Uživatelskou příručku a další dokumenty naleznete na stránce Omezená záruka Informace o záruce naleznete na stránce po kliknutí na Resources > Warranty. Patenty Informace o patentech naleznete na stránce Ochranné známky Microsoft a Windows jsou registrovanými ochrannými známkami společností Microsoft Corporation ve Spojených státech a/nebo jiných zemích. 16

18 Disclaimer Honeywell International Inc. ( HII ) reserves the right to make changes in specifications and other information contained in this document without prior notice, and the reader should in all cases consult HII to determine whether any such changes have been made. The information in this publication does not represent a commitment on the part of HII. HII shall not be liable for technical or editorial errors or omissions contained herein; nor for incidental or consequential damages resulting from the furnishing, performance, or use of this material. HII disclaims all responsibility for the selection and use of software and/or hardware to achieve intended results. This document contains proprietary information that is protected by copyright. All rights are reserved. No part of this document may be photocopied, reproduced, or translated into another language without the prior written consent of HII. Copyright Honeywell International Inc. All rights reserved. 17
