Rázová harvestorová hlavice pro traktory a 5-8tunové bagry

Transkript

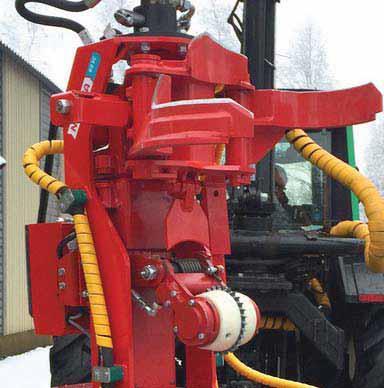

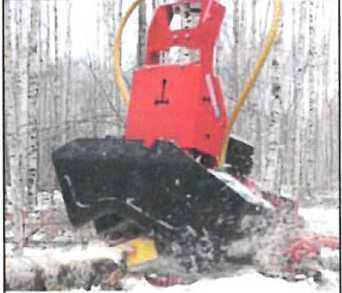

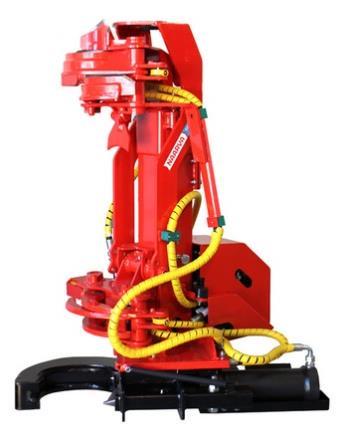

1 Rázová harvestorová hlavice pro traktory a 5-8tunové bagry Kácení a odvětvování Hmotnost 235 kg Snadná instalace, žádná přídavná hydraulika nebo elektro Rychlé řezání gilotinou, 23 cm Ovládání ventilem pro otevření / zavření drapáku Vhodný pro První prořezávání Výrobu palivového dříví Těžbu energetického dříví Integrovanou těžbu dřeva Lehký, jednoduchý a za rozumnou cenu Naarva S23 je jednoduchý a snadno se ovládá. Potřebný průtok oleje je jen 40 l/min. a instalace je snadná, protože není zapotřebí žádná přídavná hydraulika nebo elektro. Všechny funkce jsou ovládány pouze ventilem pro otevření/zavření drapáku. Funkce naklánění je mechanická. Hlavu je možno uzamknout ve vertikální poloze odvětvovacím rázem. Při řezání stromu je možno hlavu naklonit za použití pohybu odvětvovacího rázu, protože hlava se nakloní váhou kmenu stromu. Odvětvování dozadu a dopředu se provádí pomocí ventilu pro otevření/zavření drapáku. Sekvenční ventily ovládají čelisti a odvětvovací nože automaticky. Když je odvětvovací ráz v maximální pozici a tlak dosáhne limitní hodnoty, začne řezací nůž řezat. Palivové dříví ihned po pokácení Gilotina S23 je zkonstruována na základě desítek let zkušeností. Gilotina je silná, spolehlivá a vyznačuje se snadnou údržbou. Řezný nůž je možno vybavit štípacími klíny, které umožňují výrobu palivového dříví cm ihned po pokácení. Klíny se snadno montují a demontují za pomoci 3 šroubů. Na tříbodový závěs traktoru je možno namontovat stojan na palivové dříví Naarva, který slouží k uchycení pytle na palivové dříví. Palivové dříví je možno vyrábět a plnit přímo do pytlů ihned po kácení.

2 Model Hmotnost Průměr odvětvování Rozměry Délka a síla odvětvování S kg 5-23 cm Délka 91 cm, šířka 81 cm, výška 124 cm Odvětvovací ráz 0,5 m. Síla 21 kn Rychlost odvětvování 1,1 s / 0,5 m ráz (při 55 l/min] Řezný průměr* a rychlost** Potřebný tlak Max. řez: Ø 23 cm Čas řezu: 1,7 s bar Potřebný průtok oleje l/min Ovládání Nosnost jeřábu Ventil otevření / zavření drapáku Doporučená 30 knm, minimální 25 knm Napětí Není zapotřebí žádná elektřina Záruka 12 měsíců nebo 1000 hodin Všechny uvedené hodnoty jsou přibližné. Výrobce si vyhrazuje právo provádět na výrobku změny. * Max. průměr řezu je cca o 30% nižší u tvrdého dřeva (např. dubu a buku). ** Průtok oleje 55 l/min, tlak 170 bar Příslušenství Klín na palivové dříví pro gilotinu Lišta pro seřízení rázu na výrobu cm palivového dříví Nástavec ramene na 5-8tunové bagry, dosah 1,5 m. Bluetooth měření Kvalitní rotátory Baltrotors Spojovací články pro rotátor

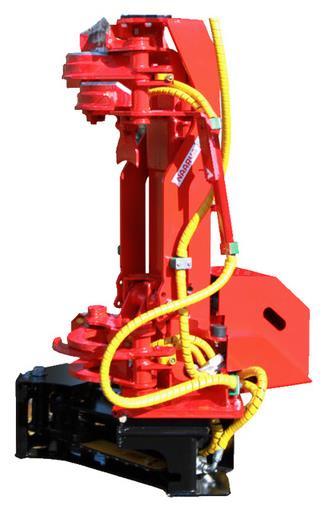

3 Rázová harvestorová hlavice pro traktory a 5-8tunové bagry Kácení a odvětvování Hmotnost 235 kg Snadná instalace, žádná přídavná hydraulika nebo elektro Rychlé řezání pilou, 30 cm Ovládání ventilem pro otevření/zavření drapáku Vhodný pro První prořezávání Těžbu dřeva, vlákniny nebo energetického dříví Lehký a bez elektřiny Naarva S23C je jednoduchý a snadno se ovládá. Potřebný průtok oleje je jen 40 l/min. a instalace je snadná, protože není zapotřebí žádná přídavná hydraulika nebo elektro. Všechny funkce jsou ovládány pouze ventilem pro otevření/zavření drapáku. Funkce naklánění je mechanická. Při řezání stromu hmotnost kmene nakloní hlavu. Odvětvování dozadu a dopředu se provádí pomocí ventilu pro otevření/zavření drapáku. Sekvenční ventily ovládají čelisti a odvětvovací nože automaticky. Když je odvětvovací ráz v maximální pozici a tlak dosáhne limitní hodnoty, začne pila řezat. Rychlý řez s novou jednotkou řetězové pily. S23C s řezáním pilou je jediný stroj na těžbu dřeva na světě, který funguje bez jakýchkoli úprav hlavního stroje. Pracuje s nízkým hydraulickým průtokem, jaký jsou schopny zajistit i malé bagry a traktory. Pilovou jednotku je možno nahradit gilotinou. Gilotina je trvanlivá a bezúdržbová. Výměna gilotiny za pilovou jednotku a naopak je snadná. Stačí, když demontujete dva šrouby a hydraulické hadice, vyměníte jednotku a namontujete šrouby a hadice zase zpět. Délka lišty řezací pily 43 cm Max. Ø řezu 30 cm

4 Model Hmotnost Průměr odvětvování Rozměry Délka odvětvování S23C kg 5-30 cm Délka 91 cm, šířka 81 cm, výška 130 cm Odvětvovací ráz 0,5 m. Síla 21kN Rychlost odvětvování 1,1 s / 0,5 m ráz (při 55 l/min) Řezný průměr a rychlost* Potřebný tlak Max. řez: Ø 30 cm Čas řezu: 1 s bar Potřebný průtok oleje l/min Ovládání Nosnost jeřábu Ventil otevření / zavření drapáku Doporučená 30 knm, minimální 25 knm Napětí Záruka Není zapotřebí žádná elektřina 12 měsíců nebo 1000 hodin Všechny uvedené hodnoty jsou přibližné. Výrobce si vyhrazuje právo provádět na výrobku změny. ** Průtok oleje 55 l/min, tlak 170 bar Příslušenství Balíček nástavce ramene pro instalaci na bagr (rotátor, spojovací článek, rameno, všechny potřebné ventily) Štípání gilotinou jako zvláštní příslušenství, max. řez 23 cm Kvalitní rotátory Baltrotors Spojovací články pro rotátor

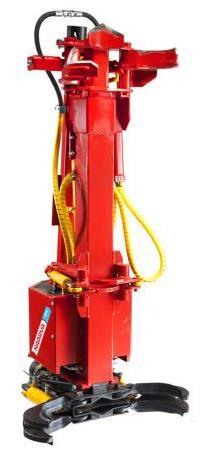

5 Rázová harvestorová hlavice pro traktory a 5-8tunové bagry Kácení a odvětvování Snadná instalace, žádná přídavná hydraulika Snadný a trvanlivý řez gilotinou, 25 cm Dvourázová pohybová rychlost Možnost ovládání rádiem Vhodný pro První prořezávání Palivové dříví Těžbu energetického dříví Integrovanou těžbu dřeva Ekonomický rázový stroj na těžbu dřeva Rázový stroj na těžbu dřeva Naarva je spolehlivý a účinný nástroj pro vlastníky lesů a drobné zhotovitele. Je určen pro použití v prvním prořezávání, výrobě palivového dříví a těžbě energetického dříví. Odvětvování usnadňuje i integrovanou těžbu dřeva. Za pomoci rázového stroje na těžbu dřeva se první prořezávání uskuteční produktivně a bez poškození lesa. Hlava je v kácecí poloze široká jen 80 cm, takže se snadno ovládá v mladých lesích. Rádiové ovládání umožňuje i volné otáčení drapáku, což přispívá ke snadné práci na těsných a úzkých místech, například v poprvé prořezávaných lesích. Patentovaná technologie Naarva s gilotinou Při řezání se čelisti sevřou kolem stromu a 8 mm nůž vyrobený z oceli odolné proti opotřebení strom prořízne. Řezný povrch je hladký a rovný, protože stromy jsou vždy řezány proti čelistem. Gilotina klouže po kluzné liště a nenamáhá ostatní konstrukce rázového stromu na těžbu dřeva bez ohledu na tloušťku řezaných stromů. Nůž se nemůže snadno poškodit nebo ztratit ostrost, což znamená, že stromy se dají řezat velmi blízko k zemi. Nízké pařezy nepoškozují pneumatiky traktorů a v lese nezbývá žádné cenné dřeva. Údržba rázových strojů na těžbu dřeva Naarva spočívá převážně v mazání kloubových spojů. Silná gilotina MAXIMÁLNÍ KÁCECÍ VÝKON Tradiční gilotina Naarva Snadné použití a vysoká trvanlivost Max. řez 25 cm

6 Výrobní kód Hmotnost Průměr odvětvování Šířka Síla odvětvování Rychlost odvětvování S kg 5-25 cm 80 cm 10kN - 21kN m/s Max. řez: Ø 25 cm Průměr řezu*, výkon a rychlost** Řezná síla: 108 kn Čas řezu: 1,7s Potřebný hydraulický tlak Potřebný průtok oleje Záruka bar l/min 12 měsíců nebo 1000 hodin Ovládací systém Kabelové ovládání se 4 tlačítky Napětí 12V nebo 24 V Nosnost jeřábu Doporučená 40 knm, minimální 30kNm Všechny uvedené hodnoty jsou přibližné. Výrobce si vyhrazuje právo provádět na výrobku změny. * Max. průměr řezu je cca o 30% nižší u tvrdého dřeva (např. dubu a buku). ** Průtok oleje 55 l/min, tlak 170 bar Příslušenství Rádiové ovládání s různými možnostmi ovládání Nástavec ramene na 5-8tunové bagry, dosah 1 m. Rotátory Baltrotors Spojovací články pro rotátor Balíčky náhradních dílů

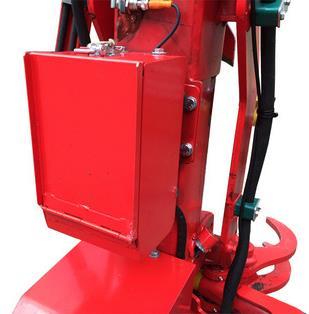

7 Automatická řízení s relém (S23, S23C) - Automatický pohon pro kácecí hlavici - Umožňuje kontinuální odvětvování při stisknutí funkce zavření drapáku Automatická regulace pro harvestorové hlavice Naarva S23 a S23C. Snímač zjistí, kdy rázový pohyb je na opačném konci. Dá příkaz směrovému ventilu pro změnu směr pohybu odvětvování. Řidič může drapák držet v zavřené poloze a odvětvování kmene běží samo. Když je dosaženo požadované délky, řidič povolí drapák a usekne kmen. Senzory a směrový ventil pro automatické ovládání je napájen baterií. Řídící balík obsahuje nabíječku a dvě baterie. Řidič může vždy odpojit baterii a provozovat S23 nebo S23C ručně je-li to nutné. Řídicí systém nepoškozuje v žádné případě normální provoz. Produkt Obsah Napětí Řízení Automatická kontrola s relém Řízení v chráněném boxu,, dvě baterie 12 V 12 Ah, USB nabiječka, bateriová nabiječka, měnič napětí pro nabíječku, požadovaných čidela pro odvětvování, přímý ventil pro kontrolu 12 V (12 Ah battery) Relé a kontrolní ventil Automatická řízení s displejem (S23, S23C) Automatické odvětvování a řezání na délku počítáním odvětvování tahy Můžete nastavit požadované množství rázů na displeji 7 "displej tabletuj s připojením Bluetooth Produkt Obsah Napětí Automatická kontrola s displejem Řízení v ocelové boxu, 7'' tablet, dvě baterie 12 V 12 Ah, USB nabiječka, bateriová nabiječka, senzor pro odvětvování a řezání, přímý ventil pro kontrolu 12 V (12 Ah battery) Řízení Harvestorová hlavice je kontrolována přímo kontrolním ovladačem na kabině stroje. Můžete vybrat počet odvětvovacích rázů pomocí tabletu. Řidič drží drapák zavřený a hárvestorová hlavice řeže automaticky dvolené délky.

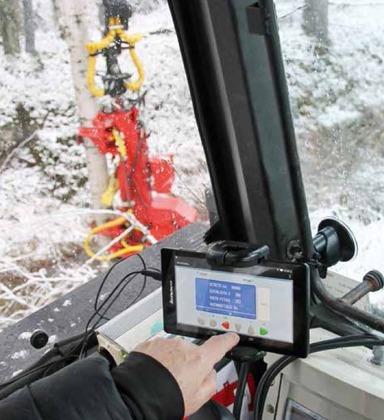

8 Bluetooth měřící zařízení (S23, S23C) měření délky nebo i tloušťky - bezdrátově, automatické odvětvování a řezání na délku 7 "displej tabletu, Přístroj je k dispozici v českém, anglickém, švédském, finském, francouzském a německé jazyce. Měřicí kolo a kontrolního systému kácecí hlavice Novinkou v zařízení Bluetooth je měření tloušťky. Tloušťka stromu se zobrazí na obrazovce tabletu. Řidič si může nastavit upozornění, když tloušťka dosáhne nastaveného průměru. Harvestorová hlavice vibruje, aby upozornila řidiče. Ten si může vybrat buď pokračovat v odvětvování, nebo uříznout kmen. Měřicí zařízení Bluetooth je kompatibilní s harvestorovými hlavicemi Naarva S23C a S23. Naarva S23C je jednoduchá a lehká harvestorová hlavice pro traktory a 5-8 ton bagry. Je vhodná pro probírky a těžbu dřeva, nálety a energetické dřevo. Měřicí přístroj je umístěn v harvestorové hlavici. Uvnitř ocelovou kostrou je řídicí logický systém, baterie a vysílač Bluetooth. Tablety nebo chytrý telefon v kabině je jen displej pro zařízení. Můžete nastavit délku řezu na tabletu s jednoduchým a uživatelsky přívětivým rozhraním. Naarva S23C harvestorová hlavice s možností porážet stromy až Ø 30 cm kmene. Rádiové ovládání Bezdrátové ovládání pro kácecí hlavu Naarva nebo rázový stroj na těžbu dřeva Vhodné pro modely Naarva K20, K25, K32, E20, E25, S25, S25R Zbavte se kabelů díky rádiovému ovládání Rádiový balíček nahrazuje kabelové ovládání v kácecí hlavě nebo rázovém stroji na těžbu dřeva Naarva. Vysílačka má 4 tlačítka pro zapnutí/vypnutí. Součástí dodávky je držák na vysílačku.

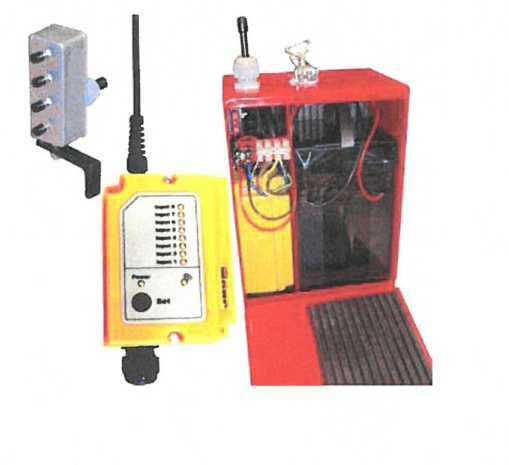

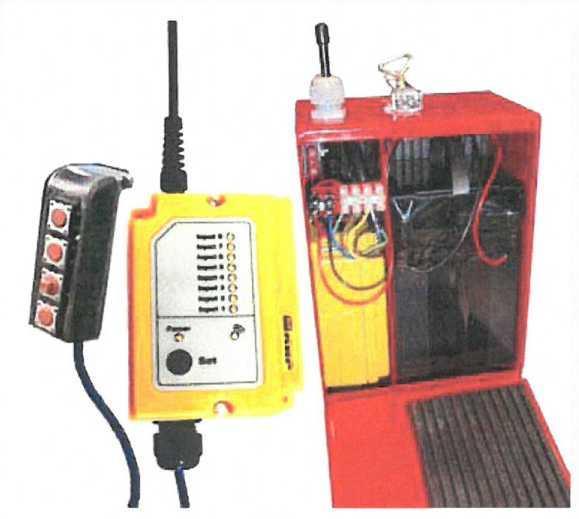

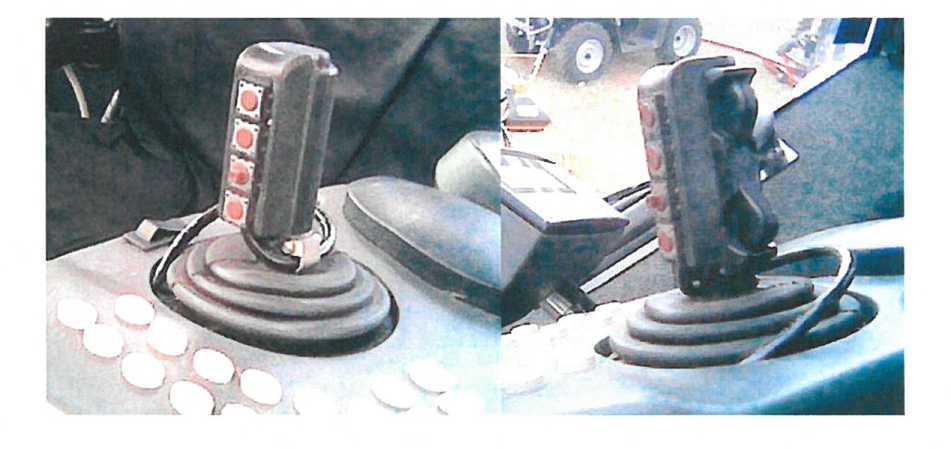

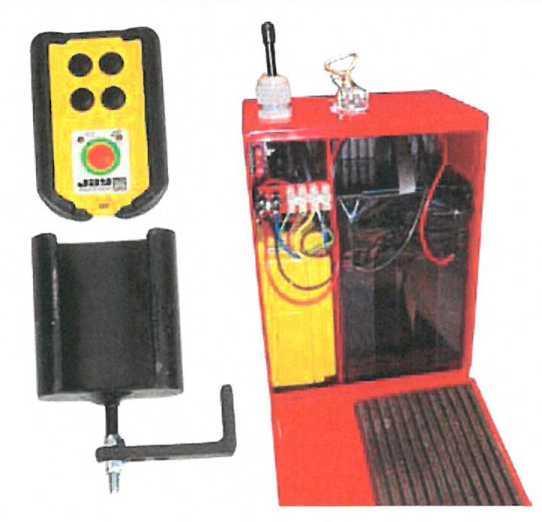

9 Výrobek Obsah Napětí Rádiové ovládání Naarva Přijímač v ochranném plášti, dvě baterie a nabíječka, vysílač se 4 tlačítky a invertorem pro nabíječku Baterie 12 V, 12 Ah Výrobce si vyhrazuje právo provádět na výrobku změny. Rádiové ovládání s minitlačítky Bezdrátové ovládání pro kácecí hlavu Naarva nebo rázový stroj na těžbu dřeva Minitlačítka v gumovém držáku, který může být připevněn k ovládací páce Vhodné pro modely Naarva K20, K25, H32, E20, E25, S25, S25R Zbavte se kabelů díky rádiovému ovládání Rádiový balíček nahrazuje kabelové ovládání v kácecí hlavě nebo rázovém stroji na těžbu dřeva Naarva. Vysílačka má 4 tlačítka pro zapnutí/vypnutí. Minitlačítka jsou obzvlášť vhodná pro vyvážecí stroje. Minitlačítka mohou být připevněna k ovládací páce pro ergonomické použití.

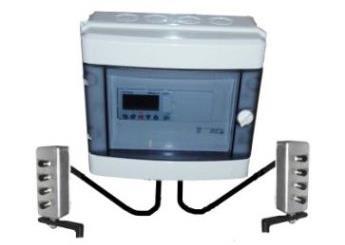

10 Výrobek Rádiové ovládání Naarva s minitlačítky Obsah Přijímač v ochranném plášti, dvě baterie a nabíječka, vysílačka se 4 minitlačítky a oddělenou vysílačkou, invertor pro nabíječku Napětí Baterie 12 V, 12 Ah Výrobce si vyhrazuje právo provádět na výrobku změny. 12/2015 Tlačítka v hliníkovém plášti Volitelné příslušenství - tlačítka pro rádiové ovládání. Namísto minitlačítek můžete získat tlačítka v hliníkovém plášti. PLC řízení (K32, E32 a E25 pro harve.) PLC řízení (malá tlačítka / joystick (K32, E32 a E25 pro harve.) Programovatelný logický řídící systém (PLC) Millenium 3 XD26 s malým displejem Tlačítka v hliníkovém krytu nebo mini-tlačítek v držáku gumy, která zapadají do mini-joysticků Připojení: Hlavní zdroj energie 12V nebo 24V ze základního stroje Hydraulické čerpadlo nebo kontrola ventil základního stroje 12-pólový kabel a konektory pro Naarva Tlačítka pro pravou a levou rukou, 6-10 tlačítka společně. Včetně kontroly rotátoru. Kontrola hydraulického prodloužení ramene jako jedna z možností.

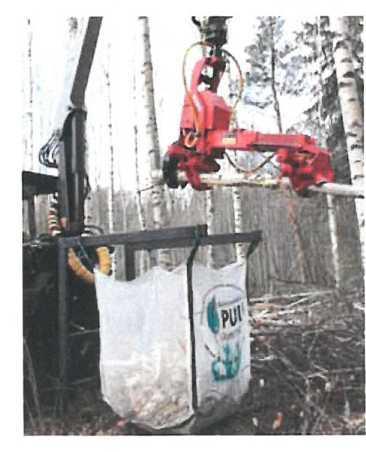

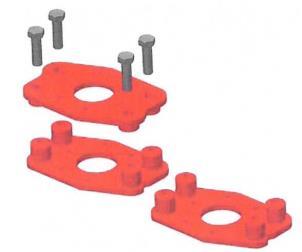

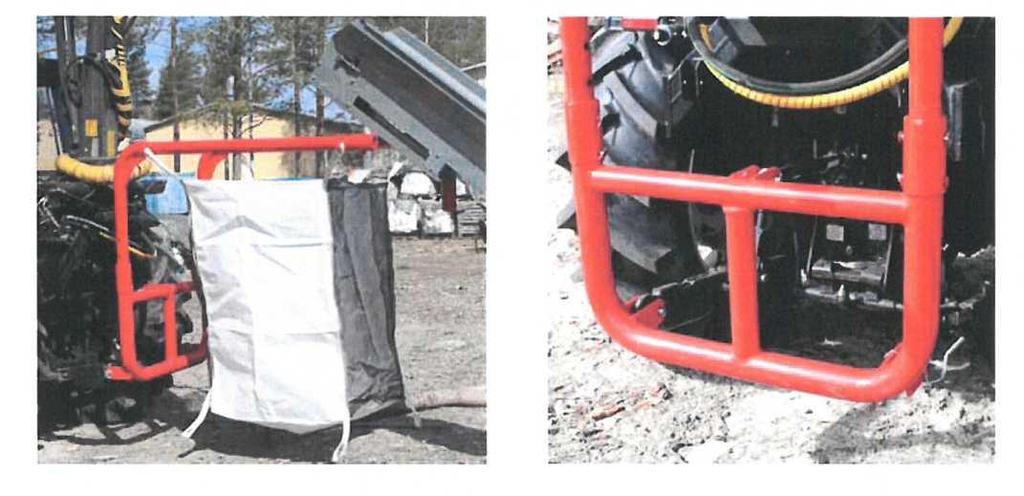

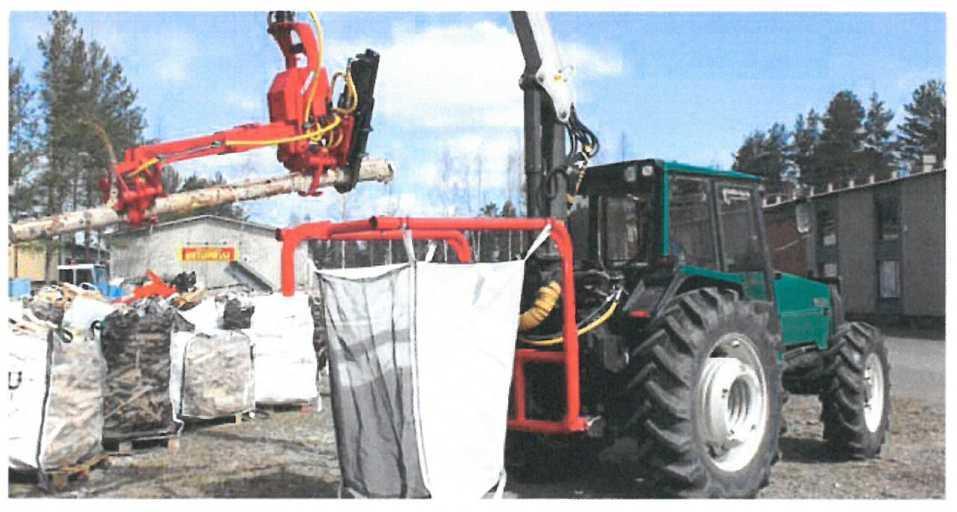

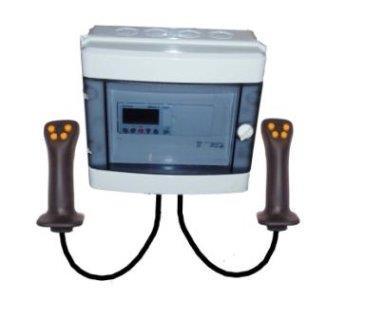

11 PLC ovládání s joysticky. Vhodné pro bagry. Joysticky s tlačítky, celkem s 12 tlačítky Stojan na palivové dříví Palivové dříví rovnou do pytle Jednoduchý stojan na palivové dříví pro 3-bodovou spojku traktoru nebo smykových nakladačů. Pytel na palivové dříví se snadno zavěsí na stojan Pytel se sejme po spuštění na zem a uvolnění popruhů z háků. Štípání stojících stromů přímo do pytle se strojem na těžbu dřeva Naarva S23 je nejpřímější způsob výroby palivového dříví

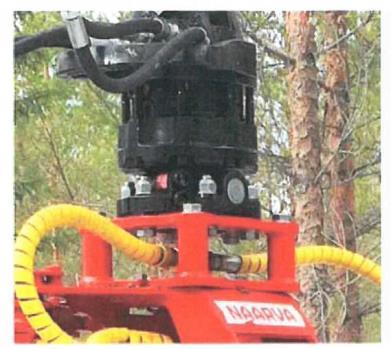

12 Výrobek Stojan na palivové dříví, trubkový model Hmotnost 150 kg 3-bodová spojka CAT 2 nebo CAT 3 Záruka 12 měsíců Výška Nastavitelná Výrobce si vyhrazuje právo provádět na výrobku změny. 1/2015 Rychlospojka Rychlospojka pro spojení rotátoru a kácecí hlavy nebo drapáku Vhodná pro Malou spojovací soupravu pro modely Naarva do 400 kg Velkou spojovací soupravu pro modely Naarva kg Rychlé spojení drapáku a zařízení Naarva Rychlospojka umožňuje rychlé připojení zařízení Naarva a nakládacího drapáku. Okamžitý přechod od kácení k nakládání. Snadné připojení a 4 šrouby pro montáž. Malá sada rychlospojek Velká sada rychlospojek

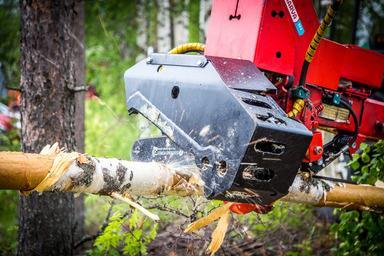

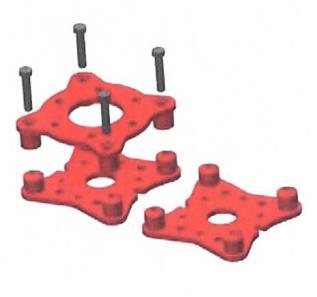

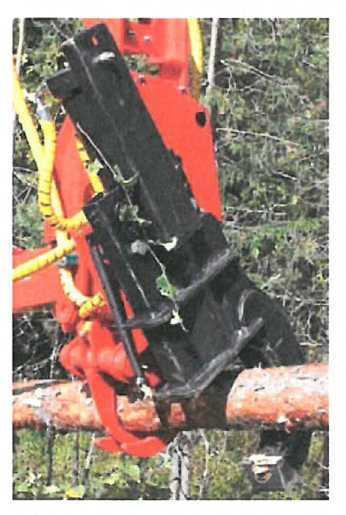

13 Výrobek Malá rychlospojka Naarva Velká rychlospojka Naarva Obsah Rotátor - montáž Jeden zasunovací díl pro rotátor, objímkové díly pro drapák a zařízení Naarva. 4 ks montážní šrouby M16x80 (10.9). 6 otvorů, průměr 17 mm, okruh 173 mm. 4-šroubová montáž rotátoru dostupná na požádání. Jeden zasunovací díl pro rotátor, objímkové díly pro drapák a zařízení Naarva. 4 ks montážní šrouby M24x90. 6 otvorů, průměr 17 mm, okruh 173 mm. Hmotnost 10 kg 17 kg Výrobce si vyhrazuje právo provádět na výrobku změny. Gilotina S23 Silná, trvanlivá, řez stromů do Ø 23 cm [9 ] Hladký povrch řezu Nůž gilotiny nevyžaduje žádné ošetřování Klíny na štípání dříví jako příslušenství Vhodná pro Těžební hlavu S23 nebo S23C Zapadne přímo na místo pilové jednotky S23C Bezúdržbové kácení gilotinou Gilotinová jednotka je vhodná pro těžební hlavy Naarva S23 a S23C. Je schopna řezat stromy do tloušťky 23 cm (9"). Maximální řez je o 30% menší u tvrdých druhů dřeva, např. dubu nebo buku. Povrch řezu je hladký a čistý. Údržba gilotiny zahrnuje pouze mazání jednou za den a broušení nože jednou za měsíc. Gilotinový nůž může být vybaven klíny na palivové dříví, které štípají dříví ihned po pokácení. Klíny se montují pomocí 3 šroubů. Omezovací tyče na palivové dříví cm a klíny.

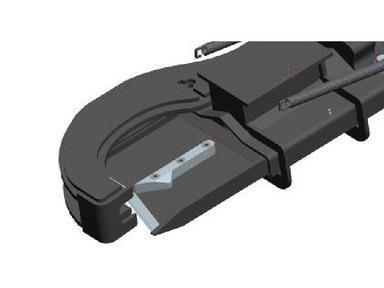

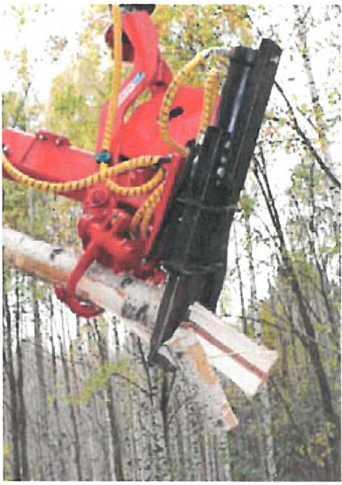

14 Gilotina s klíny na palivové dříví Výrobek Maximální řez* Řezná síla a čas Gilotinová řezací jednotka S23 Ø 23 cm (9") 108 kn, 1,7 s [ průtok oleje 55 l/min, 170 bar] Obsah 23 cm řezací nůž, gilotinový rám, válec Ø 90 mm, potřebné hydraulické hadice a ventily. Příslušenství Klíny na štípání palivového dříví. Omezovací tyče pro omezení odvětvovacího rázu pro palivové dříví cm Hmotnost 90 kg Výrobce si vyhrazuje právo provádět na výrobku změny. Maximální řez je o 30% menší u tvrdých druhů dřeva, např. dubu a buku.

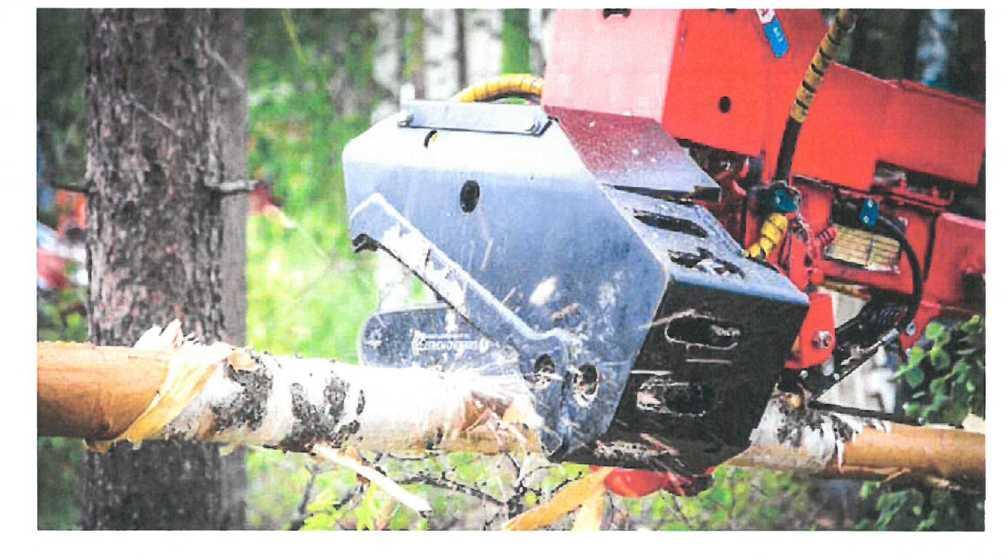

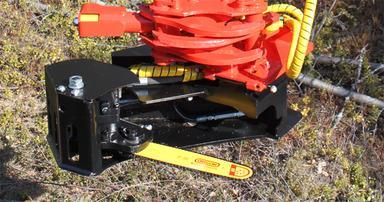

15 Pilová jednotka S23C Rychlé řezání pilou do tloušťky stromů Ø 30 cm (12"). Vhodná pro Těžební hlavu S23 nebo S23C Zapadne přímo na místo gilotinové jednotky S23 Rychlé řezání pilovou jednotkou S23C Pilová jednotka je vhodná pro těžební hlavy Naarva S23 a S23C. Je schopna řezat stromy do tloušťky 30 cm (11"). Motor pily je hydraulický a 5 cl motor funguje i s velmi nízkým průtokem oleje (50 l/min]. Výrobek Maximální řez* Čas řezání Obsah Ovládání Hmotnost Pilová jednotka C30 pro stroje na těžbu dřeva S23C nebo S23 Ø 30 cm (12") 1 s (průtok oleje 55 l/min, 170 bar) 18 pilová lišta, 2 mm řetěz s 58 články, rám na pilovou jednotku, 5 cl motor pily, Potřebné hydraulické hadice a ventily. Hydraulické ovládání z ventilového bloku S23 nebo S23C. 90 kg Výrobce si vyhrazuje právo provádět na výrobku změny.

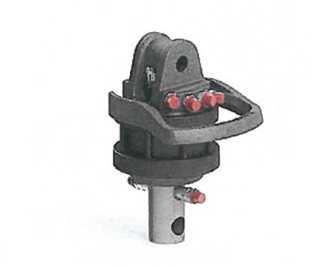

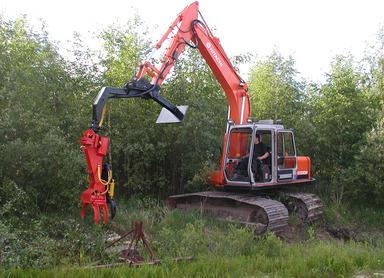

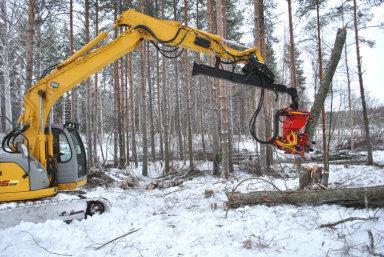

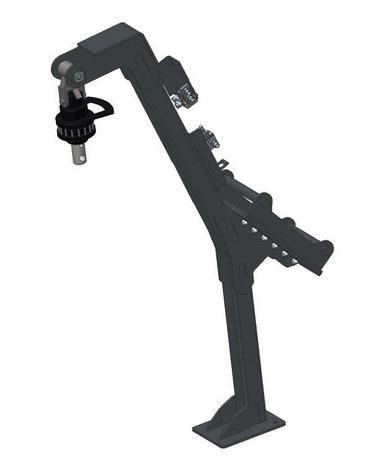

16 Souprava nástavce ramene pro 5-8tunové bagry Rameno s rotátory a ventily Montáž na místo korečku. Dostupný se všemi typy spojek pro koreček. Opěrná noha napomáhá pohybu s bagrem. Vhodná pro 5-8tunové bagry Snadná a nenáročná instalace Nástavec ramene se montuje jako hloubicí lžíce. Je k dispozici se všemi nejběžnějšími typy spojek pro lžíci. Souprava nástavce ramene je kompletní, připravená k použití. Bagr má vysoký tlak. Proto je tlak snížen dvojitým bezpečnostním ventilem na bar. K ovládání zařízení Naarva a rotátoru potřebujete dvojcestnou hydrauliku. Těžební stroje a kácecí hlavy Naarva vyžadují jen jeden dvousměrný ventil pro ovládání. Rotátor rovněž vyžaduje dvousměrný ventil. Většina bagrů nemá zvláštní ventil pro ovládání rotátoru. Součástí soupravy nástavce ramene je 6-cestný ventil, který po stisknutí tlačítka směruje průtok oleje do rotátoru namísto do zařízení Naarva. Rotátor Baltrotors GR46 Tlačítko, 6cestný ventil a dvojitý bezpečnostní ventil

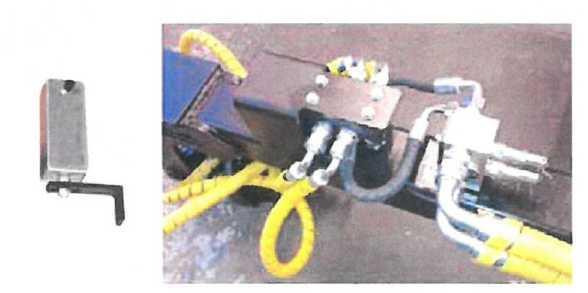

17 Výrobek Nástavec ramene JP23 (sada) Nástavec ramene JP25 (sada) Dosah 125 cm 156 cm Celková délka 204 cm [noha 85 cm, rameno 125 cm] 252 cm [noha 103 cm, rameno 156 cm] Hmotnost 200 kg 207 kg Obsah Ovládání Rameno s opěrnou nohou, vhodná spojka pro lžíci, rotátor Baltrotors GR46 a tlumič kývání, 6-cestný ventil a tlačítko pro rotátor, bezpečnostní ventil 1 tlačítko pro rotátor. Kabel musí být vytažen od ramene do kabiny. Rameno s opěrnou nohou, vhodná spojka pro lžíci, rotátor Baltrotors GR46 a tlumič kývání, 6cestný ventil a tlačítko pro rotátor, bezpečnostní ventil 1 tlačítko pro rotátor. Kabel musí být vytažen od ramene do kabiny. Záruka 12 měsíce 12 měsíce Výrobce si vyhrazuje právo provádět na výrobku změny.
