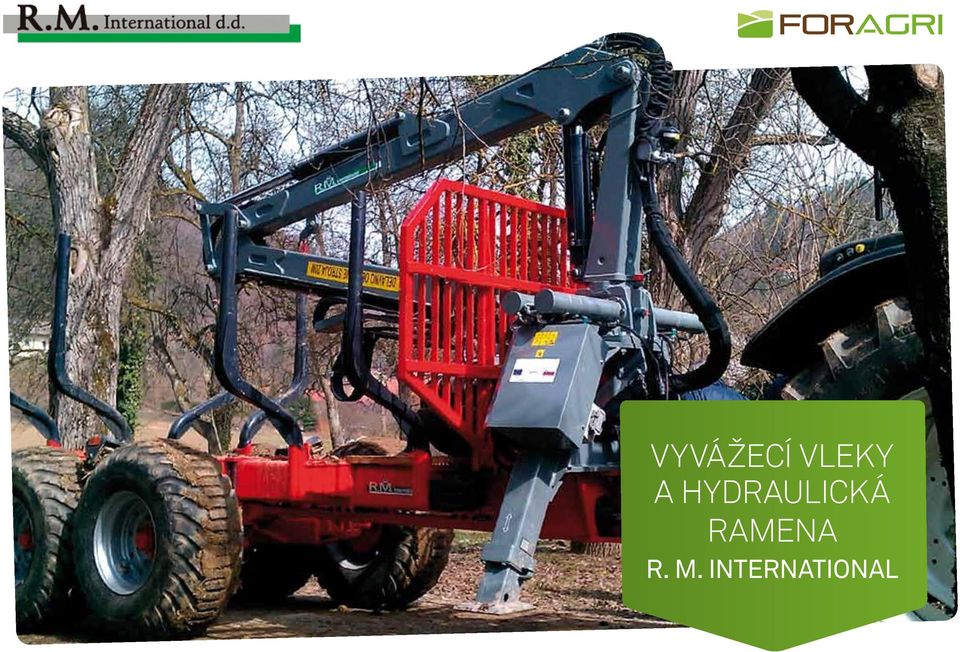

VYVÁŽECÍ VLEKY A HYDRAULICKÁ RAMENA R. M. INTERNATIONAL

Transkript

1 VYVÁŽECÍ VLEKY A HYDRAULICKÁ RAMENA R. M. INTERNATIONAL

2 R.M.International Slovinský výrobce vyvážecích vozů, hydraulických ramen, čelních nakladačů a adaptérů pro čelní nakladače. Jde o kvalitního výrobce, který většinu své produkce vyváží do zemí Evropské unie a to především do Německa, Rakouska a Švýcarska. Kompletní sortiment vyvážecích vozů s celkovou hmotností od 7 do 16 t a hydraulických ruk s dosahem od 4,1 do 8,2 m mu umožňuje konkurovat všem evropským výrobcům a to nejenom kvalitou zpracování svých strojů, ale především cenou. Samozřejmostí je široká paleta volitelné výbavy včetně pohonů kol vleků, vzduchových brzd, všech různých typů ovládání apod. Vyvážecí vlek RW 7 Jde o lehký typ vyvážecího vleku, který je určený pro práci s menšími traktory do výkonu okolo 70 koní. Stejně tak i hydraulická ramena, která jsou možná s tímto vlekem spojovat mají parametry na práci s probírkovou surovinou, klestem atd., ale nejsou přímo určená k práci s těžkou kulatinou. Výhodou tohoto vleku jsou tzv. boogie nápravy, které i v nejtěžším terénu dobře kopírují a dodávají vyvážecímu vleku stabilitu. Standardní výbava: rám z jemnozrnné oceli o průměru mm tři páry klanic stabilní klanice o tloušťce materiálu 11 mm posuvné držáky klanic silná ochranná síť sklopná silniční světla, dokonalá ochrana při práci robustní čepy náprav mm nápravy Rinner klíny pro dokonalé zapatkování posuvný podvozek pro dokonalé vyvážení vyvážečky s traktorem silná oj s robustní opěrou pro hydraulické rameno široká paleta volitelné výbavy

3 Vyvážecí vlek RW 10 Nižší střední třída vyvážecích vleků. Jde o lehčí vyvážečku vhodnou pro středně malé traktory o výkonu okolo 90 koní. Rámová konstrukce této vyvážečky zajišťuje nejvyšší nároky na pevnost rámu i v těžkém terénu. Otočná oj o ±40 vám umožňuje dokonalou ovladatelnost i ve velice úzkých prostorech. Vyvážecí vlek je možné rozšířit o 1,0 m prodloužení rámu, které je teleskopicky výsuvné. Díky tomuto řešení můžete zvýšit svoji produktivitu. Dokonce i tento vyvážecí vlek je možné vybavit přídavným hydraulickým pohonem jak hydromotory v kolech, tak trakčními válečky. Standardní výbava: rám z jemnozrnné oceli o průměru mm čtyři páry klanic, klanice o tloušťce materiálu 11 mm bohatě dimenzovaná hlavní čep oje mm posuvné držáky klanic silná ochranná síť široká paleta volitelné výbavy silné nápravy Rinner s dokonalým kopírováním klíny pro dokonalé zapatkování posuvný podvozek pro dokonalé vyvážení vyvážečky s traktorem robustní čepy náprav mm otočná oj o 40 vysoká ochrana brzd sklopná silniční světla, dokonalá ochrana při práci Vyvážecí vlek RW 14 Střední třída vyvážecích vleků. Jde o vyvážecí vlek vhodný pro traktory o výkonu okolo 125 koní. Žebřinová konstrukce této vyvážečky umožňuje dokonalou práci nejenom se sortimentem, ale i s kleste. Otočná oj o ±22 vám umožňuje dokonalou ovladatelnost i ve velice úzkých prostorech. Vyvážecí vlek je možné teleskopicky prodloužit o 1,2 m. Díky tomuto řešení můžete zvýšit svoji produktivitu. Možnost hydraulických pohonů je samozřejmostí i u této vyvážečky. Standardní výbava: žebřinový rám z jemnozrnné oceli o průměru mm čtyři páry klanic stabilní klanice o tloušťce materiálu 11 mm posuvné držáky klanic silná ochranná síť otočná oj pomocí dvou pístnic posuv oje je zajišťován pomocí dvou válečků = minimální namáhání rámu vyvážecího vleku silné nápravy Rinner s dokonalým kopírováním klíny pro dokonalé zapatkování posuvný podvozek pro dokonalé vyvážení vyvážečky s traktorem velké stabilní čepy náprav ( mm) sklopná silniční světla, dokonalá ochrana při práci Vyvážecí vlek RW 16 Těžká třída vyvážecích vleků. Jde o vyvážecí vlek vhodný pro traktory do výkonu okolo 160 koní. Páteřová konstrukce rámu umožňuje stroji projíždět i tím nejnáročnějším terénem. Otočná oj o ±38 vám umožňuje pomocí dvou pístnic dokonalou ovladatelnost i s relativně dlouhým vozem. Vyvážecí vlek je možné teleskopicky prodloužit o 1,6 m. Díky tomuto řešení můžete zvýšit svoji produktivitu. V případě vybavení této vyvážečky hydropohony dostanete tlačnou sílu až 1,6 t. Standardní výbava: páteřový rám z jemnozrnné oceli o průměru mm čtyři páry klanic stabilní klanice s výztuhou o tloušťce materiálu 11 mm posuvné držáky klanic silná ochranná síť silné nápravy s dokonalým kopírováním klíny pro dokonalé zapatkování posuvný podvozek pro dokonalé vyvážení vyvážečky s traktorem velké stabilní čepy náprav ( mm) sklopná silniční světla, dokonalá ochrana při práci

4 Volitelná výbava vyvážecích vleků vzduchové brzdy nebo pouze příprava pro brzdy různé typy pneumatik silniční/terénní spodní závěs různé typy závěsů K80, agrohák prodloužení ložné plochy dle typu vyvážecího vleku od 1,0 do 1,6 m hydraulický pohon pomocí trakčního válečku hydraulický pohon, hydromotory v zadních nápravách (hydromotory Sampo) vana na klest Barva stroje dle přání zákazníka a široká paleta další volitelné výbavy sklopná světla pro dokonalé krytí v lese sklopná světla pro dokonalé krytí v lese sedadlo obsluhy na rameni a hydraulický naviják kryt hlavní pístnice a robustní klec vyvážečky bohatě dimenzovaný úchyt kleští stabilní zlamovák dokonalé krytí nápravy různé typy pneumatik různé typy pneumatik vyztužení teleskopických nohou značkové brzdy Wabco vana na klest možnost výklopných nohou vlastní hydraulický okruh

5 Hydraulická ramena Profesionální hydraulická ramena s dosahy od 4,1 až 8,2 m. S možností zavěšení do tříbodového závěsu traktoru nebo tradičního umístění na vyvážecí vlek. Všechny čepy ramenou jsou vyvložkovány. U modelů 6500 a 7700 je použita unikátní technologie hlavního nosníku, který je vyroben z plného robustního kruhového materiálu, který při otáčení ramene torzně tlumí kmit tato technologie prodlužuje životnost ramen. Hydraulické rameno FK 4200 Jde o nejmenší model v naší nabídce s dosahem 4,2 m. Jeho obrovskou výhodou je lehká konstrukce s hmotností pouhých 400 kg, která umožňujete toto rameno namontovat téměř na jakýkoliv vůz či vlek za vaším traktorem. Tato ruka je ve standardu dodávána s nekonečným rotátorem o síle 3 t, kleštěmi s max. roztažením 1,0 m a mechanickým rozvaděčem s pěti pákami. Opěru tvoří dvě stabilní výklopné nohy, které jsou bohatě dimenzované na velikost této ruky. Křížový rozvaděč Stabilní sklopné opěrné nohy Rotátor 3t Kleště HZ 10 (rozevření 1000 mm, š 300 mm, materiál HARDOX) Vyztužené hlavní nosné prvky Stabilní zlamovací prvky Lehké rameno pro snadnou montáž na jakýkoliv vůz Hydraulické rameno FK 5100 Menší hydraulické rameno vhodné pro montáž na malé vyvážecí vleky. Toto rameno i přes svojí velikost dosahuje vynikajících parametrů při zdvihu. Síla zdvihu 380 kg při plném vyložení odpovídá mnohem vyšší třídě ramen. Stejně tak otáčení o 380 umožňuje tomuto rameni bezproblémovou montáž do tříbodového závěsu traktoru s možností otočení při přepravě před traktor, aniž byste narazili na limit otáčení. Výhodou je také osazení kleštěmi typu HZ 12, které jsou schopné maximálního rozevření až 1200 mm. Nekonečný rotátor se sílou 3 t Kleště HZ 12 (rozevření 1200 mm, š 300 mm, materiál HARDOX) Ocelová konstrukce hlavní otoče ramen zaručuje Možnost montáže do tříbodového závěsu traktoru Hydraulické rameno FK 6100 Jde o model pro malé a středně velké vyvážecí vleky. Stejně tak je možné jej používat, jak přímo v tříbodovém závěsu traktoru, tak namontovat na jakýkoliv jiný stroj. Jednoduchá konstrukce, nízká hmotnost a velice dobré parametry zdvihu umožňují pracovat rychle a efektivně. Na přání je možné tento typ ramene vybavit komfortnějším ovládáním, lanovým navijákem nebo třeba sedačkou na hlavním sloupku ramene. Kompaktní konstrukce s jednoduchým teleskopem a vyztužením Nekonečný rotátor se sílou 3 t Kleště HZ 12 (rozevření 1200 mm, š 300 mm, materiál HARDOX) Ocelová konstrukce hlavní otoče ramen zaručuje Možnost montáže do tříbodového závěsu traktoru

6 Hydraulické rameno FK 6500 Jde o profesionální rameno určené pro střední a těžší vyvážecí vleky. Je vybaveno jednoduchým teleskopem a ve standardu 4 pístnice otoče, které vyvinou sílu až 10,5 t. I toto rameno je možné přímo přes tříbodový závěs připojit do hydrauliky traktoru. Možnost dovybavit tuto hydraulickou ruky navijákem, komfortním ovládáním včetně joysticků nebo např. sedačkou na otoči je samozřejmostí. Kompatkní konstrukce s jednoduchým teleskopem a vyztužením Geometrie pákování maximalizuje zdvihovou sílu Hlavní sloup z plného materiálu snese extrémní zátěž Nekonečný rotátor se sílou 3 t Kleště HZ 12 (rozevření 1200 mm, š 300 mm, materiál HARDOX) Ocelová konstrukce hlavní otoče ramen zaručuje Možnost montáže do tříbodového závěsu traktoru Hydraulické rameno FK 7700 Profesionální rameno pro ty, co chtějí velký dosah tak, aby nemuseli přejíždět s vyvážecím vlekem kvůli každé kládě. Ranemo je vybaveno dvojitým teleskopem, který umožňuje snadný transport. Konstrukce ramene je navržena dle nejnovějších trendů snižování torzní námahy ramene. Pístnice zdvihu jsou také rozvrženy tak, aby rameno dosahovalo maximálních výkonů a přitom bylo dokonale chráněno proti přetížení. I u tohoto ramene je možné zvolit z několika možností ovládání nebo přidat naviják ramene popř. vlastní hydraulický okruh a mnoho dalšího. Kompatkní konstrukce s dvojitým teleskopem a vyztužením Geometrie pákování maximalizuje zdvihovou sílu Hlavní sloup z plného materiálu snese extrémní zátěž Nekonečný rotátor se sílou 3 t Kleště HZ 12 (rozevření 1200 mm, š 300 mm, materiál HARDOX) Ocelová konstrukce hlavní otoče ramen zaručuje Možnost montáže do tříbodového závěsu traktoru Hydraulické rameno FK 8200 Nejvyšší řada v našem sortimentu. Jde o profesionální rameno pro nejtěžší práce, které je vybaveno dvojitým teleskopem, extrémně dimenzovanou otočí a kleštěmi, které jsou schopné rozevření až 1400 mm. Toto rameno je připraveno pro nasazení v nejtěžších podmínkách. Přesto i toto rameno se může sundat z vyvážecího vleku a samostatně namontovat do tříbodového závěsu traktoru. Je možné jej vybavit samostatným hydraulickým okruhem, joystickovým ovládáním a mnohými dalšími vychytávkami. Kompatkní konstrukce s dvojitým teleskopem a vyztužením Nekonečný rotátor se sílou 4,5 t Kleště HZ 14 (rozevření 1400 mm, š 300 mm, materiál HARDOX) Ocelová konstrukce hlavní otoče ramene zaručuje Profi hydraulická ruka bez kompromisů

7 Kleště Typ HZ 10 HZ 12 HZ 14 HZ 145 Maximální rozevření kleští 1000 mm 1200 mm 1400 mm 1450 mm Minimální průměr bezpečně uchycené hmoty 50 mm 50 mm 70 mm 50 mm Zavírací síla cca 6 t 6 t 6 t 7 t Délka držáků 300 mm 300 mm 300 mm 300 mm Nosnost 1400 kg 1400 kg 1400 kg 1800 kg Pracovní tlak 180 bar 180 bar 180 bar 180 bar Hmotnost 88 kg 98 kg 115 kg 125 kg Možnost varianta klest ano ano ano ne Volitelná výbava pro hydraulická ramena standardní křížový rozvaděč Dvoupákové ovládání EURO Dvoupákové ovládání Dvoupákový vysokotlaký rozvaděč (2 elektrické funkce) může být za zadním oknem traktoru Elektrohydraulické ovládání SCANRECO s rozvaděčem Hydro Control 8 funkcí 6 proporcionálních Ovládání s rozvaděčem Danfoss (8 funkcí) (pro modely FK 6500, FK 7700, FK 8200) Počítadlo provozních hodin Lanový naviják se silou 1,4 t, dálkovým ovládáním, 35m lana 8mm (pro modely FK 6500, FK 7700, FK 8200) Sedadlo obsluhy na hydraulickém rameni Dorazová brzda pro boční otáčení Dorazová brzda pro oba smysly posuvu ramene (pro modely FK 6100, FK 6500, FK 7700, FK 8200) Tlumič rázů Vlastní hydraulický okruh (pumpa, hydraulická nádrž, filtr) Vývodová hřídel Hák na rotátor

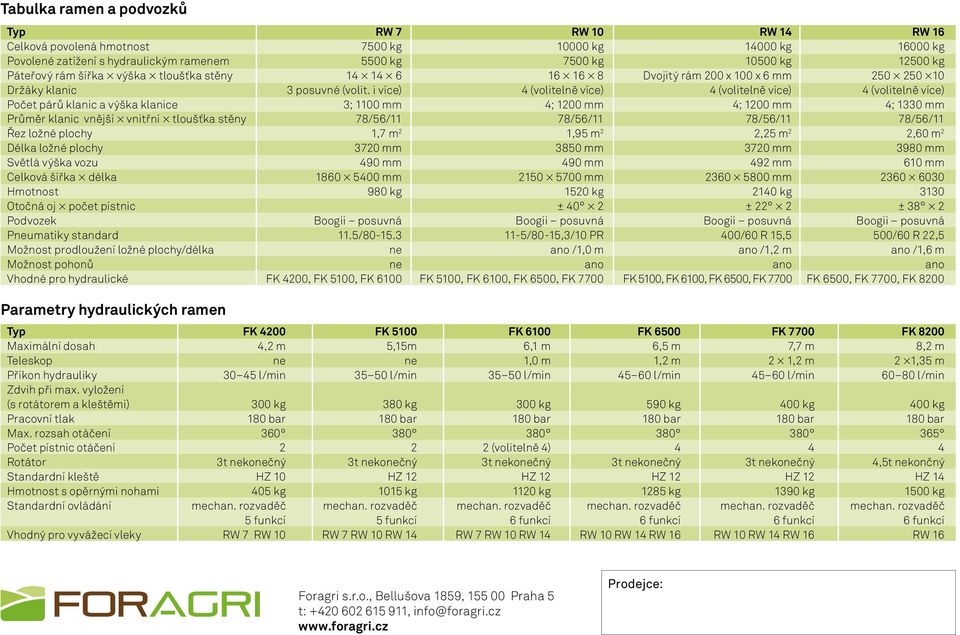

8 Tabulka ramen a podvozků Typ RW 7 RW 10 RW 14 RW 16 Celková povolená hmotnost 7500 kg kg kg kg Povolené zatížení s hydraulickým ramenem 5500 kg 7500 kg kg kg Páteřový rám šířka výška tloušťka stěny Dvojitý rám 200 x 100 x 6 mm Držáky klanic 3 posuvné (volit. i více) 4 (volitelně více) 4 (volitelně více) 4 (volitelně více) Počet párů klanic a výška klanice 3; 1100 mm 4; 1200 mm 4; 1200 mm 4; 1330 mm Průměr klanic vnější vnitřní tloušťka stěny 78/56/11 78/56/11 78/56/11 78/56/11 Řez ložné plochy 1,7 m 2 1,95 m 2 2,25 m 2 2,60 m 2 Délka ložné plochy 3720 mm 3850 mm 3720 mm 3980 mm Světlá výška vozu 490 mm 490 mm 492 mm 610 mm Celková šířka délka mm mm mm Hmotnost 980 kg 1520 kg 2140 kg 3130 Otočná oj počet pístnic ± 40 2 ± 22 2 ± 38 2 Podvozek Boogii posuvná Boogii posuvná Boogii posuvná Boogii posuvná Pneumatiky standard 11.5/ /80-15,3/10 PR 400/60 R 15,5 500/60 R 22,5 Možnost prodloužení ložné plochy/délka ne ano /1,0 m ano /1,2 m ano /1,6 m Možnost pohonů ne ano ano ano Vhodné pro hydraulické FK 4200, FK 5100, FK 6100 FK 5100, FK 6100, FK 6500, FK 7700 FK 5100, FK 6100, FK 6500, FK 7700 FK 6500, FK 7700, FK 8200 Parametry hydraulických ramen Typ FK 4200 FK 5100 FK 6100 FK 6500 FK 7700 FK 8200 Maximální dosah 4,2 m 5,15m 6,1 m 6,5 m 7,7 m 8,2 m Teleskop ne ne 1,0 m 1,2 m 2 1,2 m 2 1,35 m Příkon hydrauliky l/min l/min l/min l/min l/min l/min Zdvih při max. vyložení (s rotátorem a kleštěmi) 300 kg 380 kg 300 kg 590 kg 400 kg 400 kg Pracovní tlak 180 bar 180 bar 180 bar 180 bar 180 bar 180 bar Max. rozsah otáčení Počet pístnic otáčení (volitelně 4) Rotátor 3t nekonečný 3t nekonečný 3t nekonečný 3t nekonečný 3t nekonečný 4,5t nekončný Standardní kleště HZ 10 HZ 12 HZ 12 HZ 12 HZ 12 HZ 14 Hmotnost s opěrnými nohami 405 kg 1015 kg 1120 kg 1285 kg 1390 kg 1500 kg Standardní ovládání mechan. rozvaděč mechan. rozvaděč mechan. rozvaděč mechan. rozvaděč mechan. rozvaděč mechan. rozvaděč 5 funkcí 5 funkcí 6 funkcí 6 funkcí 6 funkcí 6 funkcí Vhodný pro vyvážecí vleky RW 7 RW 10 RW 7 RW 10 RW 14 RW 7 RW 10 RW 14 RW 10 RW 14 RW 16 RW 10 RW 14 RW 16 RW 16 Foragri s.r.o., Bellušova 1859, Praha 5 t: , info@foragri.cz Prodejce:
