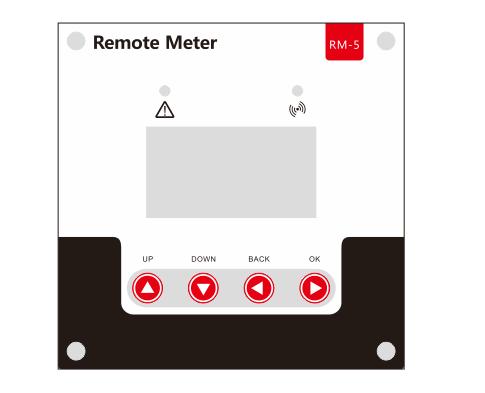

1 LCD Displej Uživatelský manuál RM-5 (Standartní verze) RM-5B (Bluetooth verze) (V1.01) Milí uživatelé, děkujeme, že jste si vybrali náš výrobek! Tento návod poskytuje důležité informace a rady týkající se instalace, použití, nastavení parametrů, způsobů řešení problémů atd. Před použitím výrobku si pečlivě přečtěte tuto příručku. 1

2 Obsah 1.Vlastnosti produktu Popis funkcí Doporučení a bezpečnostní opatření k použití Obsah balení Instrukce k instalaci Zapojení datového kabelu Podrobnosti parametrů Použití navigačních tlačítek Indikace poruchy a signalizace komunikace Systémová nabídka a nastavení parametrů Bloková schéma nabídky Hlavní menu Monitorování v reálném čase Nastavení parametrů Nastavení parametrů nabíjení a vybíjení regulátoru Nastavení času podsvícení displeje LCD Nastavení zapnutí / vypnutí hlasového alarmu regulátoru "Vymazat historická data" a "Obnovit tovární nastavení" Režimy zatížení Statistické údaje Historická data aktuálního dne Informace o zařízení Stav připojení Bluetooth Problémy a řešení

3 1. Vlastnosti produktu 1) Displej LCD 128 x 64 s nabídkami navrženými s číselnými a grafickými formami. 2) Grafický design, hlavní nabídka může zobrazit až 10 parametrů a stavů. 3) Možnost zobrazení historických dat určitého dne. 4) Funkce BLE4.0 s nízkou spotřebou energie umožňuje výkonnější funkce při párování s mobilním zařízením APP (volitelně). 5) Dvě LED kontrolky, které indikují poruchy regulátoru a chyby komunikace. 6) Funkce hlasového alarmu, která může být zapnuta / vypnuta. 7) Funkce nastavení času pro podsvícení je k dispozici. 8) Sledování data v reálném čase a provozní stavy regulátoru. S tímto zařízením lze provést přepínání zapnutí / vypnutí, vymazání historických dat a obnovení továrních nastavení. 9) Podporuje standardní komunikační protokol Modbus. 10) Standardní rozhraní RJ12 jako komunikační rozhraní. 11) Nepotřebuje externího napájecího zdroje stačí připojení k řídícímu zařízení pomocí datového kabelu, to zajišťuje napájení LCD displeje. 12) Vynikající průmyslový design a vynikající stínění proti rušení. Produkt může spolehlivě pracovat v různých náročných podmínkách. 2. Popis funkcí Pomocí menu a operací na navigačních klávesách lze realizovat následující funkce: 1) Monitorování a kontrola v reálném čase online dat, parametrů nabíjení a vybíjení, stav zatížení, chybové kódy, historická data, informace o zařízení atd. 2) Nastavení souvisejících parametrů nabíjení a vybíjení; 3) Nastavení režimu zatížení, zapnutí / vypnutí přepnutí (ruční režim); 4) Volitelnou zobrazovací jednotkou verze bluetooth lze díky mobilní aplikaci realizovat výkonnější funkce. (Model: RM-5B) 3. Doporučení a bezpečnostní opatření k použití 1) Po přijetí výrobku pečlivě přečtěte všechny pokyny a bezpečnostní opatření v této příručce, abyste zajistili správné používání výrobku. 2) Tato LCD displejová jednotka se používá pouze s vybranými produkty společnosti SRNE, proto před zakoupením si ověřte, proveďte potřebná potvrzení u prodejce. 3) Chcete-li si zakoupit datový kabel nebo si sami provést, dodržujte pokyny uvedené v části "Zapojení datového kabelu" v této příručce, jinak by mohlo dojít k poškození zobrazovací jednotky nebo ovladače. 4) Zobrazená data jsou aktualizována každé 3s., takže data na obrazovce budou mírně zaostávat za systémovými daty v reálném čase, což je normální jev. 5) Nikdy nepokládejte tento výrobek do prostředí vystaveného vlivu přímého slunečního záření, deště, silného prachu, vlhkosti, koroze, silného elektromagnetického rušení atd. 6) Nikdy se nepokoušejte tento výrobek rozebírat a opravovat sami. 3

4 4. Seznam balení Položka Množství Poznámky LCD displej 1 Datový kabel (2m) 1 6 žil, RJ12 na obou koncích 5. Instrukce k instalaci Uživatelský manuál 1 Černé šrouby KA3*12mm se Pro instalaci na 4 zápustnou hlavou panel Pozinkované šrouby KA*25mm 4 Pro montáž na Plastové hmoždinky 6 * 25mm 4 zeď 5.1 Instalace do pouzdra nebo panel regulátoru Vnější rozměry: mm Instalační rozměry: 81mm x 81mm (otvor do panelu) Průměr instalace otvorů: 3,5 (mm) 5.1 Instalace na stěnu Vnější rozměry: 118,5 118,5 48mm Rozměry instalace: 69 69mm až mm Průměr instalačního otvoru: 5 (mm) 4

5 6. Zapojení datového kabelu Datový komunikační kabel RJ12 zapojení: č. Zapojení Příjem terminálu RX Vysílá terminál TX Napájení zemnícího / signálního uzemnění Napájení zemnícího / signálního uzemnění Napájení je kladné Napájení je kladné Datový kabel, konektor RJ12 (6pinový) 7. Technické parametry Klidový odběr energie 2m Podsvícení displeje LCD <35mA / 12V Podsvícení displeje LCD <25mA / 12V RJ12 (6pinový) 9600bps RS232 Komunikační port Přenosová rychlost Komunikační port Provozní teplota -35 až + 65 C Hmotnost výrobku 0,435kg Rozměry (mm) 5

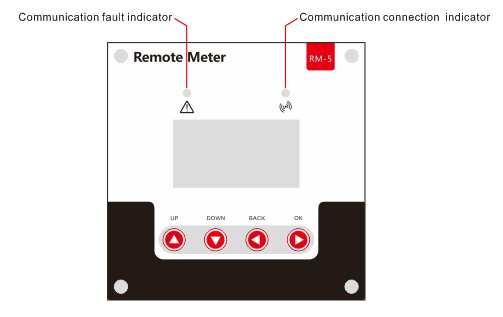

6 8. Použití navigačních tlačítek LCD displej obsahuje 4 tlačítka, zleva doprava: " ", " ", " ", " " ("nahoru", "dolů", "zpět (ESC)", "OK") 9. Indikace poruchy a signalizace komunikace Indikátor Stát Popis Trvale Regulátor je v normálu vypnuté Indikátor systémové V systému regulátoru dochází k poruchy Rychle bliká abnormalitě (zkontrolujte chybový kód) Indikátor komunikačního připojení Trvale vypnuté Pomalu bliká Komunikační spojení mezi LCD displejem a řadičem je normální Komunikace je chybná, abnormalita na regulátoru 6

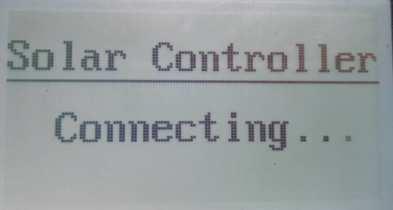

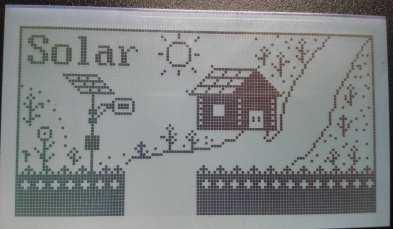

7 10. Systémová nabídka a nastavení parametrů Po zobrazení "spouštěcí obrazovky" klepnutím na libovolné tlačítko jej přeskočíte. Pokud během 5 sekund nebude detekována žádná operace, bude následovat rozhraní "Připojení": "Připojovací" rozhraní. Po úspěšném připojení se zobrazí "hlavní nabídka": 10.1 Bloková schéma nabídky Hlavní menu Monitorování v reálném čase Režim zatížení LOAD Režim zatížení Nastavení 7

8 Stavové údaje Historická data aktuálního dne Informace o zařízení Stav připojení Bluetooth Viz "Používání navigačních tlačítek" pro operace včetně zadávání a ukončení každé z výše uvedených nabídek, nastavení souvisejících parametrů apod. (Toto menu je k dispozici pouze pro zobrazovací jednotky s volitelnou funkcí Bluetooth) 10.2 Hlavní menu 8

9 Definice ikon "hlavní nabídky" Ikona nebo hodnota Stav Popis Poznámky Svítí Noc Svítí Den Svítí Dynamická šipka ukazuje, že nabíjení probíhá "0 až 100%" Aktuální kapacita baterie "0%" pomalu bliká Baterie je hluboce vybitá "100%" rychle bliká Přepětí baterie Svítí Žárovka zobrazená vlevo a dynamická šipka ukazují, že je zapnutá zátěž. Svítí Žárovka zobrazená vlevo a statická šipka ukazuje, že je zatížení vypnuto. Souvisí s nabíjením Související s baterií Souvisí s zatížením Rychle bliká Ochrana proti přetížení nebo zkratu 10.3 Monitorování v reálném čase V hlavním menu klepněte na " " pro vstup do této nabídky; Pokračujte klepnutím ", " Pro přepínání mezi nabídkami; nebo klepněte na " " Návrat do "hlavní nabídky". (Viz "8. Použití navigačních tlačítek" pro provoz) Menu Zobrazení stavu nebo parametru Popis Poznámky Indikace stavu nabíjení: "IDLE", bez nabíjení "MPPT", MPPT nab. max. proudem Stav nabíjení: IDLE "EQU", vyrovnávací napěť. nabíjení "BST", zvýšení nabíjení 1 "FLT", plovoucí nabíjení "LIMIT", omezení nabíjecího proudu BatVol: 11,6V Napětí baterie PvVol: 0V Napětí solárního panelu ChagCrt: 0A Nabíjecí proud LoadState: OFF Podle nastavení stav "ON" nebo "OFF" 2 LoadCrt: Zátěžový proud 0A BatSoc: 100% Zbývající kapacita baterie DevTemp: Teplota regulátoru 9

10 27 C ChagPower: 0W Nabíjecí výkon LoadPower: 0W Vybíjecí výkon 3 MinBatVol: Aktuální min. napětí baterie 12,5V MaxBatVol: 13,0V Aktuální max. napětí baterie 4 Chyba: Chybové kódy: "BAT-LDV", nadměrné vybíjení "BAT-OVD", přepětí "BAT-UVW", varování pod napětím "L-SHTCRT", zkratové zatížení "L-OVRCRT", zatěžovací proud "DEV-OVT", vnitřní přehřátí "BAT-OVT", přehřátí baterie "P-OVP", převládající solární panel "P-SHTCRT", zkrat v solárním panelu "P-OC-OVD", přetížení solárních panelů "P-MP-OVD", přepěťové napájení ze solárních panelů "P-REVERSE", zpětné připojení solárního panelu Vysvětlivky: SOC - (State of charge) stav nabíjení v rozsahu 0-100% Ne každý řadič má všechny tyto chybové kódy. Podrobnost i naleznete v uživatelské příručce odpovídají cího produktu 10.4 Nastavení parametrů Seznam parametrů Zobrazená Úroveň Stra Položka, kterou Parametr a rozsah Pozná položka / nabídky na chcete nastavit nastavení mky parametr "12V", 12V systém "24 V", 24V systém Napětí akumulátoru BatSysVol: "36V", 36V systém "48V", 48V systém "AUTO", automaticky Nabídky "SLD", uzavřená druhé 1 olověná baterie úrovně "FLD", otevřená Typ baterie BatType: olověná baterie "GEL", gelová baterie "LI", lithiová baterie "USE", pro uživatelské 10

11 nastavení Nominální kapacita baterie Capacita: 0 až 9999 ±5 Adresa zařízení Adresa: 1 až 60 ±1 Prahová hodnota přepětí OverVolDsc: 9.0 až 17.0V 2 Mezní napětí nabíjení ChgLimtVol: 9.0 až 17.0V Vyrovnávací nabíjecí napětí EquChgVol: 9.0 až 17.0V Zvýšené nabíjecí napětí BstChgVol: 9.0 až 17.0V Plovoucí nabíjecí *n, FltChgVol: 9.0 až 17.0V napětí ±1 3 Zvýšené nabíjecí napětí pro obnovení BstChgRev: 9.0 až 17.0V Napěťové obnovovací napětí LowVolRev: 9.0 až 17.0V Výstražná úroveň hlubokého vybití UndVolWrn: 9.0 až 17.0V Odpojení na hlubokém vybití LowVolDsc: 9.0 až 17.0V Časové zpoždění, 4 hystereze Zpoždění LVD: 0 až 60s ±1 Vyrovnávací čas nabíjení Equ-Time: 0 až 300MIN ±1 Čas nabíjení Bst-Time: 0 to 300MIN ±1 Nastavení intervalu Equ-Inv: 0 to 30D (dnů) ±1 Kompenzace teploty Temp-Com: -(3 až 5) mv/ C/2V ±1 Časové ovládání od 5 světla (čas.hystereze) L-CON-T: 0 až 60MIN ±1 Světelné kontrolní *n, L-CON-V: 5 až 11V napětí (modulu) ±1 1 až 600 s (ON Podsvícení displeje BackLight-T: znamená, že obrazovka LCD svítí trvale) ±1 "ZAPNUTO", povoleno Poruchový zvukový hlasové upozornění Hlasový alarm: 6 alarm; "OFF", hlasový alarm je vypnutý Vymažte historická Zvolte "YES" pro <ClrHistoryData> data provedení Obnovit tovární Zvolte "YES" pro <FoctoryDefault> nastavení provedení Poznámka: 1) V této příručce "n" přiřazená hodnotou 1, 2, 3 nebo 4 označuje odpovídající bateriový systém 12V, 24V, 36V 11

12 nebo 48V. 2) Před nastavením parametrů si nejprve prostudujte nastavení v uživatelské příručce odpovídajícího nabíjecího regulátoru. Vzhledem k tomu, že některé parametry nejsou nastavitelné, operace nastavení těchto parametrů na zobrazovací jednotce bude regulátorem považována za neplatnou nebo nemožnou Ikona nastavení Indikace napětí systému Indikace typu baterie Nabíjecí napětí 14,4V Minimální napětí 11,0V Stránka "Nastavení parametrů" bude mít stručné shrnutí parametrů, které jsou již uvedeny v tomto menu: "AUTO": napětí baterie je automaticky rozpoznáno "SLD": typ baterie je uzavřená olověná BST: nabíjecí napětí je 14,4V * n LVD: hluboké vybití je 11,0V * n V manuálu nastavení parametrů klepněte na " " pro vstup do následujících podnabídek Nastavení parametrů nabíjení a vybíjení regulátoru Všechny hodnoty napětí se zobrazují pro volbu napětí 12V. Pro systémové napětí 24V se hodnoty dělí 2x. Klepněte na ", " pro výběr položky, kterou chcete nastavit; Potom klepněte na tlačítko " ", a parametr nebo značka bude blikat; Pokračujte klepnutím ", " nastavte hodnotu a klepněte na " " Znovu potvrďte nastavení. (Rozsahy nastavení souvisejících parametrů viz "Seznam nastavení parametrů") Pro parametry v aktuální nabídce jsou zvýrazněné položky nastavitelné, zatímco ty podtržené nejsou) Nastavení času podsvícení displeje LCD Zobrazeny znaky Popis BackLight-T: ON Obrazovka LCD svítí neustále BackLight-T: (1-600)S Rozsah nastavení doby podsvícení displeje LCD je 1 až 600 s Vstupte do nabídky nastavení, klepněte na ", " K přechodu na "BackLight-T: 20S" klepněte na " " pro vstup do režimu nastavení a klepněte na ", " Pro změnu hodnoty v rozsahu nastavení ("ON" znamená, že obrazovka bude trvale svítit a rozsah podsvícení je "1-600" S). Klepněte na" " potvrďte změnu nebo klepněte na tlačítko " " změnu zrušit. 12

13 Nastavení zapnutí / vypnutí hlasového alarmu regulátoru Stav bzučáku Žádný alarm Znepokojující 1min Zneklidňující 15s Znepokojující přetrvávající Typ alarmu Systém běží dobře Přetížení akumulátoru, zkrat LOAD/ přetížení, přehřátí regulátoru nebo baterie Podpětí baterie Přepětí baterie, reverzní připojení solárních panelů, přepětí na solárním panelu Zobrazeny znaky Hlasový alarm: ZAPNUTO Hlasový alarm: VYPNUTO Popis Hlasový alarm je povolen Hlasový alarm je vypnutý "Vymazat historická data" a "Obnovit tovární nastavení" "ClrHistoryData" -> "ANO", vymazat historické údaje "RestoreDefault" -> "YES", obnovte tovární nastavení Klepněte na " " Pro vstup do podnabídky a zobrazí se nabídka "NO" a YES ". Použijte ", " Vyberte možnost "ANO" a klepněte na položku " " znovu, a "YES" bude několikrát blikat. Pokud vyberete "NO", klepněte na " " návrat na předchozí úroveň Režimy zatížení Ikona nastavení režimu Stav zatížení Režim zatížení 1. Pokud jsou znaky zobrazené v horní části "<Mode>" jsou "ON", znamená to, že je zatížení zapnuto a "OFF" znamená, že zátěž je vypnutá. 2. Klepněte na " " Pro vstup do režimu nastavení zátěže a pod "<Mode>" začnou blikat znaky nebo číslice režimu. Použijte ", " Vyberte některý z režimů zatížení uvedených v následující tabulce a klepněte na tlačítko " " znovu proveďte nastavení režimu zatížení. 3. Stiskněte a podržte " ' v libovolném menu, nikoli však v režimu nastavení: pokud je aktuální režim zatížení "ručním režimem", stisknutím a podržením tlačítka se zapne / vypne zátěž; Pokud aktuální režim zatížení není "ručním režimem", stisknutím a podržením tlačítka se displej přeskočí do rozhraní pro nastavení režimu načítání a v tomto režimu se objeví upozornění upozorňující uživatele v tomto režimu, stisknutí a podržení tlačítka se změní Zapnutí / vypnutí zátěže. 4. Poznámka: Tento parametr je pro regulátory bez zátěže nepodstatný. Režim zatížení Režimy znaků Popis 13

14 Jediný režim řízení světla Regulace světla + režim řízení času 1 až 14H Ruční režim Režim Debugging (okamžité zapnutí / vypnutí) Normální režim Light+On Light+01H... Light+14H Manuál Debug Normálně zapnuto Napětí na solárním panelu je nižší než napěťová regulace a po uplynutí nastaveného časového zpoždění regulátor zapne zátěž; Napětí na solárním panelu je vyšší než napětí vypnutí a po předem nastaveném časovém zpoždění regulátor vypne zátěž. Napětí na solárním panelu je nižší než napěťová regulace a po uplynutí časového zpoždění regulátor zapne zátěž. Od tohoto okamžiku bude zátěž fungovat po předem nastavenou dobu (1 až 14 hodin) před vypnutím. V tomto režimu, ať už je to den nebo noc, mohou uživatelé stisknout a podržet tlačítko "OK" pro zapnutí nebo vypnutí zátěže; Tento režim je často používán při některých zvláštních příležitostech nebo při uvedení do provozu. Pokud je napětí solárního panelu nižší než napětí na regulátoru světla, regulátor okamžitě zapne zátěž; Jakmile napětí solárního panelu dosáhne vyššího napětí, než je napětí vypnutí, regulátor okamžitě vypne zátěž. Tento režim se obvykle používá při instalaci a uvedení do provozu. Tento režim je vhodný pro aplikace vyžadující 24hodinový provoz a po zapnutí zůstává v tomto režimu výstupní zatížení Statistické údaje Ikona statistik Počet provozních dnů: 9 Počet vybití: 5 Zobrazují se tyto údaje o nabíjení v Ah, celkové údaje o vybíjení v Ah, celková spotřeby energie, počet provozních dní, počet hlubokých vybití a nabití. Úroveň Zobrazená položka / Strana nabídky parametr Popis C-chg: 0AH Celkové kapacita nabíjení (Ah) 1 C-lod: 0AH Celkové kapacita vybíjení (Ah) E-chg: 0KWH Celková výroba energie (kwh) Nabídky druhé E-lod: 0KWH Celková spotřeba energie (kwh) úrovně Rundays: 10D Celkový počet provozních dnů 2 LVD-Count: 0 Celkový počet vybití FUL-Count: 0 Celkový počet plného nabití 14

15 10.7 Historická data aktuálního dne Ikona historických dat Historické údaje dne xxxx (počítání zpět) Aktuální min. Napětí baterie je 11,5V Aktuální max. Napětí baterie je 11,6V (Historické údaje zahrnují: minimální napětí baterie ve zvoleném aktuálním dni, maximální napětí baterie v aktuálním dni, maximální aktuální nabíjecí proud v aktuálním dne, maximální vybíjecí proudu dne, maximální nabíjecí výkon pro den, aktuální denní max. vybíjecí výkon, dodaná kapacita Ah pro den, Ah vybíjení dne, celková energie kwh dne a celková spotřeba kwh dne) Úroveň nabídky Strana Zobrazená položka / parametr Popis xxxx: vyberte historická data dne xxxx (počítání zpět) Nabídka na 2. úrovni 1 <Historie dat> xxxx Dny 0000: aktuální den 0001: včera 0002: předevčírem... Nabídky třetí úrovně MinBatVol: 11,5V Min. napětí baterie / vybraný den MaxBatVol: 11,6V Maximální napětí baterie / vybraný den MaxChgCrt: 0A Maximální nabíjecí proud / vybraný den MaxLodCrt: 0A Maximální vybíjecí proud / vybraný den MaxChgPow: 0W Maximální nabíjecí výkon / vybraný den MaxLodPow: 0W Maximální vybíjecí výkon / vybraný den C-D-Chg: 0AH Celkové nabíjení v Ah / vybraný den C-D-Lod: 0AH Celkové vybíjení v Ah /vybraný den E-D-Chg: 0kWh Celková energie v kwh / vybraný den E-D-Lod: 0kWh Celková spotřeba energie v kwh / vybraný den 10.8 Informace o zařízení Ikona informací o zařízení Typ nabíjecího regulátoru Verze softwaru Sériové výrobní číslo 15

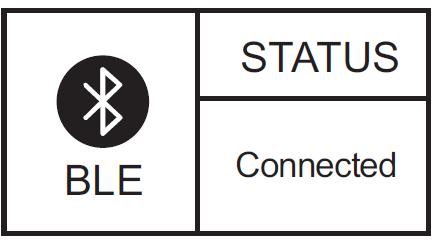

16 Úroveň nabídky Nabídky druhé úrovně Položka Popis Model: 4845 Typ nabíjecího regulátoru HW-ver: Verze hardwaru SW-ver: Verze softwaru Sériové číslo: Sériové výrobní číslo Stav připojení Bluetooth Bluetooth ikona Označuje stav připojení Bluetooth Když se na obrazovce zobrazí "Disconnect", znamená to, že žádné zařízení Bluetooth není aktuálně připojeno. Když je "Connected", znamená to, že bylo připojeno některé zařízení Bluetooth. Funkce Bluetooth a toto menu jsou k dispozici pouze pro LCD displej "RM-5B" a nikoli pro jednotku "RM-5". Aplikace App je kompatibilní pouze s telefony s operačním systémem Android verze 4.3 vyšší a iphone. 11. Problémy a řešení Problém Po zapnutí není obrazovka aktivní Obrazovka se uvízla v části "Připojení" Příčiny a řešení Zkontrolujte, zda je komunikační kabel správně zastrčen, zda je spojení správně provedeno a zda regulátor funguje normálně atd. Indikátor poruchy bliká rychle Indikátor komunikace bliká pomalu Rozhraní bluetooth zobrazuje: "Disconnect" Některé abnormality nastávají v regulátoru nabíjení. Zkontrolujte chybový kód, určete jeho příčinu, analyzujte a vyřešte. Komunikace mezi zobrazovací jednotkou a řadičem je abnormální. Zkontrolujte připojovací kabel a ovladač. Indikátor stavu připojení Bluetooth: 1) Mobilní App není nainstalována 2) Zařízení je viditelné pro vyhledávání v mobilním zařízení, ale problém stále přetrvává. Zkontrolujte kabel, který spojuje zobrazovací jednotku s regulátorem 3) Zařízení je pro vyhledávání mobilní aplikace neviditelné. Zkontrolujte, zda nebyla spárována s jiným mobilním telefonem (Poznámka: toto menu je k dispozici pouze pro zobrazovací jednotky s volitelnou funkcí Bluetooth) Obsah této příručky se může změnit bez předchozího upozornění výrobcem. Kód:

17 Šablona pro snadnou instalaci zobrazovacího displeje LCD RM-5 (pouze pro montáž do panelu) Postup: Vystřihněte si poslední stránku z originálního ENG manuálu, nepoškoďte si výkres RM-5; Papírovou šablonu přidržte na panelu, kam bude LCD displej instalován; Označte body pro vrtání, potom vyvrtejte vhodným vrtákem; Papírovou šablonu odstraňte a nainstalujte RM-5 Pokyny k nakládání s odpadem Po ukončení životnosti tohoto zařízení je nevyhazujte do směsného odpadu, ale odevzdejte je na sběrné místo elektroodpadu nebo vašemu prodejci. Firma Solar energy PCE s.r.o. je zapojena do kolektivního systému zpětného odběru, odděleného sběru, zpracování, využití a odstranění elektrozařízení a elektroodpadu. - Osvědčení č. 26PV-REMA PV Systém - Fotovoltaické moduly - Osvědčení č REMA Systém - nakládání s elektroodpadem. 17
