1 EXT* SPT* BSU* I EXT -výstup PoE + 12VDC-1A I SPT - výstup 12VDC-0,5A I BSU - zálohované zdroje I Provozní teplota od 40 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ POE-EXT-1212-BOX** PoE+ POE-SPT BOX ** PoE / PoE+ BSU BOX VDC ** kompatibilita pouze s LAN-BUS, LAN-RING * DIN35-LOCK pro montáž na DIN35 není součástí balení EXT = 10/100Mbps + PoE+ / PoE + 12VDC/1A switch LAN-BUS LAN-RING 12VDC-1A 10/100M + PoE+ 10/100M + PoE EXT PoE mode B IR LEGENDA UTP Cat5e a vyšší napájení SPT = 10/100Mbps + PoE(+) / PoE(+) + 12VDC/0,5A switch LAN-BUS LAN-RING 12VDC-0,5A IR 10/100M + PoE(+) 10/100M PoE mode B SPT 230VAC BSU zálohovaný zdroj 48VDC Přepěťová ochrana Třídy D 230VAC Spínaný zdroj: ML QS SU-230/4870 Záloha: BSU AKU Primární vstup napájení 48VDC Redundantní vstup napájení 48VDC SWITCH 5/10 1/8

PoE + 12VDC/1A switch LAN-BUS LAN-RING 12VDC-1A 10/100M + PoE+ 10/100M + PoE EXT PoE mode B IR LEGENDA UTP Cat5e a vyšší napájení SPT = 10/100Mbps + PoE(+) / PoE(+) + 12VDC/0,5A switch LAN-BUS

2 PoE-EXT popis a technické parametry PoE-EXT jsou PoE extraktory se vstupem ethernet 10/100M PoE+. Ze vstupního PoE+ napájení switchů METEL série LAN-RING lze napájet jedno PoE kompatibilní zařízení a jedno zařízení napájené 12VDC/max. 1A. Typickým příkladem je napájení PoE kamery a IR přísvitu. Parametr Hodnota Jednotka Poznámka Vstupní RJ45 Rychlost 10/100 Mbps IEEE802.3 Napájení PoE/ PoE+ PoE mode B Výstupní RJ45 Rychlost 10/100 Mbps IEEE802.3 Napájení PoE PoE mode B Výstupní svorkovnice Napětí 12 VDC Proud max. 1 A Rozměry BOX: page 5, DXF, VISIO Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. PoE-SPT popis a technické parametry PoE-SPT jsou PoE splitery se vstupem ethernet 10/100M s PoE(+). Ze vstupního PoE(+) napájení switchů METEL série LAN-RING nebo LAN-BUS lze napájet jedno PoE nekompatibilní zařízení 12VDC/max. 0,5A. Typickým příkladem je připojení kamery nekompatibilní s PoE a napájení IR přísvitu. Parametr Hodnota Jednotka Poznámka Vstupní RJ45 Rychlost 10/100 Mbps IEEE802.3 Napájení PoE/ PoE+ PoE mode B Výstupní RJ45 Rychlost 10/100 Mbps IEEE802.3 Výstupní svorkovnice Napětí 12 VDC Proud max. 0,5 A Rozměry BOX: page 5, DXF, VISIO Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. BSU popis a technické parametry BSU jsou záložní moduly PoE napájení +48VDC. Typickou aplikací je zálohování zdrojů ML a QS napájejících switche METEL. Parametry nabíjení mohou být nastaveny hardwarově DIP spínači na zdroji nebo po Ethernetu ze software SIMULand. K propojení se switchi LAN-RING slouží sběrnice RS485. Záloha: Akumulátor 12V olověný (gelový) - automatická kontrola stavu baterie - nabíjení na konstantní napětí s omezením proudu - kontrola přebíjení - periodická kontrola nabití, udržování nabité baterie - indikace stavu nabíjení a vybíjení - automatické zapnutí zálohy při poklesu napětí hlavního napájení - automatické vypnutí zálohy - prevence úplného vybití akumulátoru - komunikační sběrnice EIA485 - nastavení, sledování stavu, výpis parametrů Parametr Hodnota Jednotka Poznámka Vstup Napětí VDC Výstup Napětí 48 VDC Výkon max. 100 W Max. nabíjecí proud 5 A Max. vybíjecí proud 10 A Rozměry BOX: page 8, DXF, VISIO Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. 2/8

Parametr Hodnota Jednotka Poznámka Vstupní RJ45 Rychlost 10/100 Mbps IEEE802.3 Napájení PoE/ PoE+ PoE mode B Výstupní RJ45 Rychlost 10/100 Mbps IEEE802.

3 POE-EXT-1212-BOX Instalace a nastavení 1. Montáž převodníku. Nejprve přišroubujte extraktor k rovnému podkladu nebo přichyťte na DIN35. Montážní úchyty, vruty a šrouby jsou součástí příslušenství. 2. Připojení Ethernetu s PoE(+) Dle obrázku vpravo připojte UTP kabelem ethernet 10/100Mbps (IEEE802.3) s PoE(+) ze switche LAN-RING. 12VDC zátěž IR přísvit 10/100 BaseTx PoE PD* zařízení 3. Připojení koncového ethernet zařízení Dle obrázku vpravo připojte UTP kabelem koncové ethernet PoE kompatibilní zařízení. 4. Připojení zařízení napájeného 12VDC/1A Do svorkovnice označené 12VDC připojte zařízení které má být z extraktoru napájené. POZNÁMKA1: V případě instalace ve venkovním prostředí doporučujeme extraktor kombinovat s přepěťovou ochranou BREAK-100M/PoE-B. 12VDC/1A + RJ45 10/100 Base-T POZNÁMKA2: Při napájení z PoE switchů LAN-BUS je na výstupu k dispozici maximální výkon 15,4W. * norma IEEE802.3-at 2009 definuje PoE PSE zařízení power supply device, tj. zdroj PoE napájení PoE PD zařízení powered device, tj. zařízení napájené z PoE RJ45 10/100 Base-T PoE(+) LAN+ PoE PoE PoE+ switch LAN-RING (PoE PSE zařízení*) 3/8

Připojení koncového ethernet zařízení Dle obrázku vpravo připojte UTP kabelem koncové ethernet PoE kompatibilní zařízení. 4.

4 POE-SPT-1212-BOX Instalace a nastavení 1. Montáž převodníku. Nejprve přišroubujte spliter k rovnému podkladu nebo přichyťte na DIN35. Montážní úchyty, vruty a šrouby jsou součástí příslušenství. 12VDC zátěž IR přísvit 10/100 BaseTx zařízení 230VAC 2. Připojení Ethernetu s PoE(+) Dle obrázku vpravo připojte UTP kabelem ethernet 10/100Mbps (IEEE802.3) s PoE(+) ze switche LAN-RING nebo LAN-BUS. 3. Připojení koncového ethernet zařízení Dle obrázku vpravo připojte UTP kabelem koncové ethernet zařízení. 4. Připojení zařízení napájeného 12VDC/0,5A Do svorkovnice označené 12VDC připojte zařízení které má být ze spliteru napájené. POZNÁMKA1: V případě instalace ve venkovním prostředí doporučujeme spliter kombinovat s přepěťovou ochranou BREAK-100M/PoE-B. POZNÁMKA2: Při napájení z PoE switchů LAN-BUS je na výstupu k dispozici maximální výkon 15,4W. * norma IEEE802.3-at 2009 definuje PoE PSE zařízení power supply device, tj. zdroj PoE napájení PoE PD zařízení powered device, tj. zařízení napájené z PoE 12VDC/0,5A + RJ45 10/100 Base-T RJ45 10/100 Base-T PoE(+) LAN PoE PD* zařízení PoE+ switch LAN-RING (PoE PSE zařízení*) 4/8

3. Připojení koncového ethernet zařízení Dle obrázku vpravo připojte UTP kabelem koncové ethernet zařízení. 4.

5 Instalace POE-EXT a SPT na rovný podklad nebo DIN35 51,50 60,00 30,00 70,00 5/8

6 BSU BOX Instalační manuál REV: Instalace a nastavení 1. Montáž převodníku. Nejprve přišroubujte modul k rovnému podkladu nebo přichyťte na DIN35. Montážní úchyty, vruty a šrouby jsou součástí příslušenství. 2. Připojení vstupního napájení 48VDC Dle obrázku níže připojte napájení 48VDC. BSU BOX Přívod napájení 48VDC BSU BOX Přívod napájení 48VDC AKU Zálohované zařízení Vstup redundantního napájení AKU Zálohované zařízení 3. Připojení akumulátoru Nastavte DIP spínači nabíjecí proud. DIP 1 v poloze ON - Nabíjecí proud se nastavuje přes RS485 ze software SIMULand DIP 1 v poloze OFF - Nabíjecí proud se nastavuje DIP spínači DIP2, DIP3 a DIP4. DIP2 DIP3 DIP4 Nabíjecí proud OFF OFF OFF 1.5 A ON OFF OFF 2 A OFF ON OFF 2.5 A ON ON OFF 3 A OFF OFF ON 3.5 A ON OFF ON 4 A OFF ON ON 4.5 A ON ON ON 5 A DIP spínači DIP5 a DIP6 nastavte režim provozu. DIP5 DIP6 Režim OFF OFF napájí zátěž bez dobíjení akumulátoru ON OFF nabíjí akumulátor, výstup 48VDC je vypnut OFF ON nabíjení ON-LINE (výstup 48VDC je aktivován stále*) ON ON nabíjení OFF-LINE (výstup 48VDC se aktivuje pouze při výpadku vstupního napájení*) * Výstupní napětí na svorce Vout+ je nutné trimrem Vout nastavit o 1V nižší než je vstupní napětí. Z výroby je proto výstupní napětí modulu nastaveno na 47VDC. 4. Připojení zálohovaného zařízení Dle obrázků u bodu 2. připojte zálohované zařízení. Signalizační LED na čelním panelu signalizují LED POWER svitem signalizuje aktivní napájení procesorové části tzn, že je zařízení v chodu LED ERROR svitem signalizuje poruchu modulu jako např. nepřipojená baterie, zkrat baterie... LED CHARGER - svitem signalizuje stav nabíjení nesvítí - nabíjení vypnuto bliká rychle test připojení baterie bliká pomalu - nabíjí v režimu nabíjení proudem svítí a pravidelně krátce zhasne - nabíjení v režimu omezení napětí (baterie téměř nabita) svítí baterie je plně nabita LED OUTPUT - nesvítí - výstupní napětí se negeneruje svití - výstupní napětí se generuje a akumulátor je OK bliká - generuje se výstupní napětí a a akumulátor se blíží vybití 6/8

BSU-48100-BOX Přívod napájení 48VDC BSU-48100-BOX Přívod napájení 48VDC AKU Zálohované zařízení Vstup redundantního napájení AKU Zálohované zařízení 3.

7 BSU BOX 5. Připojení RS485 V případě nastavování a monitorování modulu přes sběrnice RS485 připojte svorky RS485 A+ kladný vodič RS485 RS485 B- záporný vodič RS485 GND stínění datového kabelu (připojovat pouze u STP/FTP kabelů) Komunikační rychlost je 9.6kbps, bez parity, 1 stop bit. Nástroje pro nastavení přes Ethernet budou implementovány do software SIMULand nejpozději do BSU BOX schéma zálohování switchů LAN-RING Vstup hlavního napájení 230VAC SU-230/4870H ML QS Vstup hlavního napájení +48VDC AKU RS485 port B+ A- Switch LAN-RING Vstup hlavního napájení +48VDC Vstup redundantního napájení +48VDC 7/8

datového kabelu (připojovat pouze u STP/FTP kabelů) Komunikační rychlost je 9.6kbps, bez parity, 1 stop bit.

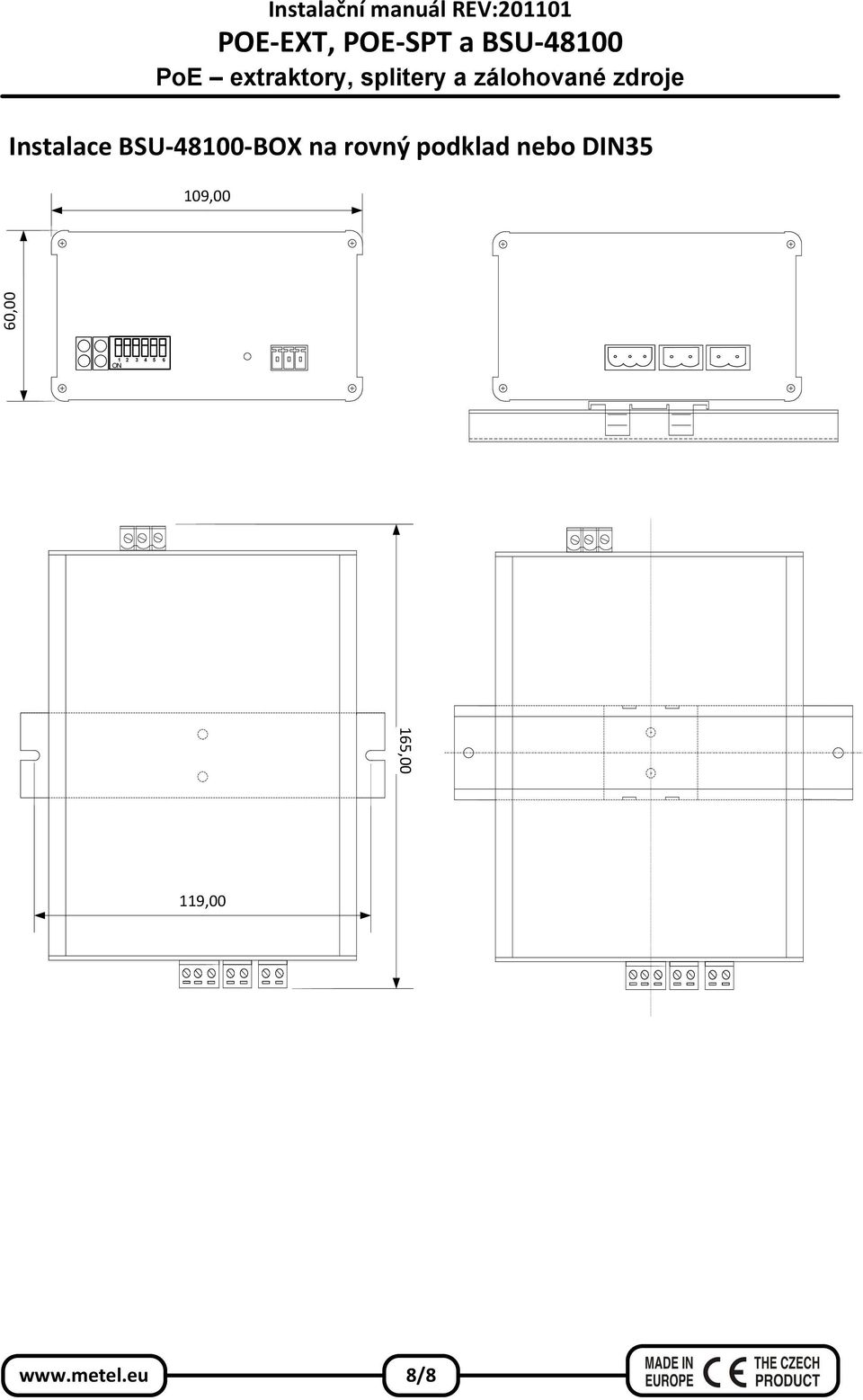

8 60,00 Instalační manuál REV: Instalace BSU BOX na rovný podklad nebo DIN35 109,00 ON ,00 119,00 8/8
