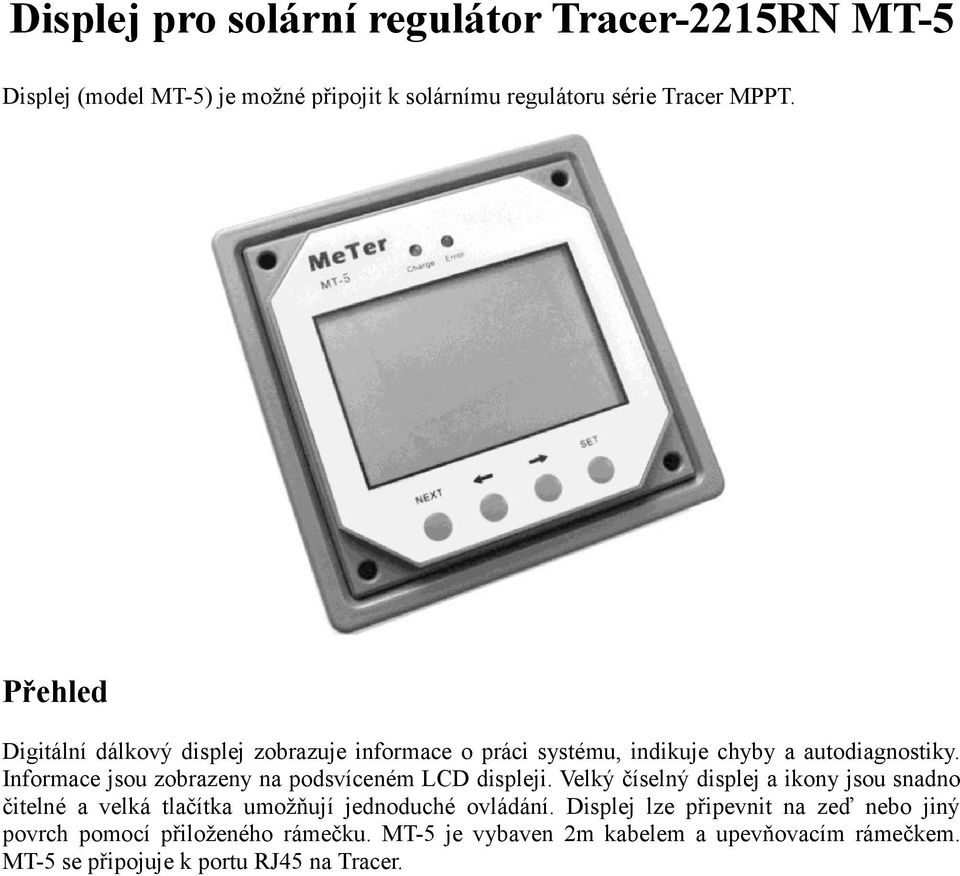

1 Displej pro solární regulátor Tracer-2215RN MT-5 Displej (model MT-5) je možné připojit k solárnímu regulátoru série Tracer MPPT. Přehled Digitální dálkový displej zobrazuje informace o práci systému, indikuje chyby a autodiagnostiky. Informace jsou zobrazeny na podsvíceném LCD displeji. Velký číselný displej a ikony jsou snadno čitelné a velká tlačítka umožňují jednoduché ovládání. Displej lze připevnit na zeď nebo jiný povrch pomocí přiloženého rámečku. MT-5 je vybaven 2m kabelem a upevňovacím rámečkem. MT-5 se připojuje k portu RJ45 na Tracer.

2 Nákres Obsahuje Podklad pro upevnění na zeď lze upevnit do nebo na zeď s 2 metry kabelu.

3 Displej Dva LED indikátory nad LCD zobrazují, že se baterie nabíjí a červený značí chybové stavy. LCD má dvě různé úrovně jasu. Po stisknutí libovolného tlačítka bude displej vysoce jasný a podsvícený. Pro úsporu energie se podsvícení automaticky vypne po 30 sekundách. Instrukce pro použití Tlačítka jsou zleva doprava K1 až K4 nebo Nastavení, Doleva, Doprava a ESC (zapnutí/vypnutí zátěže). 1. Zobrazení je v následujícím pořadí: (napětí solárního panelu), (napětí baterie, proud baterie), (napětí zátěže, proud zátěže), (kapacita baterie AH, teplota baterie), (procenta kapacity baterie, kompenzace teploty), (kapacita baterie AH, typ baterie), (mód časovače zátěže 1, mód časovače zátěže 2), (akumulace vybíjení AH, akumulace vybíjení WH) jako osm skupin dat. Použijte K2, K3 nebo doleva a doprava pro opěkování dat ve skupině. Data se zobrazují jako na následujícím obrázku. Poznámka: solární regulátor MPPT je technologie Maximum Power Point tracking. Proto se nemusí nabíjecí proud solárního panelu rovnat součtu proudu nabíjení baterie a proudu zátěže.

4 je ikona nastavení. Objevuje se ve stavu nastavení a ve stavu čtení zmizí. 2. Nastavení dat Ve stavu čtení stiskněte K1/nastavení pro stav nastavení. Stiskněte K2, K3 pro změnu dat. K1 pro zpět ke stavu čtení a uložení dat. K4 pro zpět do stavu čtení bez uložení dat. Postup je jako na tomto obrázku: 3. Instrukce pro nastavení dat Modifikace kapacity baterie: modifikuje rozsah kapacity od 10AH do 900AH, základní nastavení je 200AH. Modifikovaná data by měla být stejná nebo podobná jako skutečná kapacita. při zobrazené kapacitě a teplotě baterie stiskněte K1 pro mód nastavení, změňte data pomocí K2, K3. Kapacita baterie se pohne nahoru/dolů o 10AH. Stiskněte K1 pro zpět ke stavu čtení a uložení dat. K4 pro zpět do stavu čtení bez uložení dat. Kapacita zůstane stejná. Kompenzace teploty baterie: data kompenzace teploty mění rozsah od 0 do 10mV/článek/ C, když jsou data 0, není žádná funkce kompenzace teploty. Při zobrazení procent kapacity, kompenzace teploty stiskněte K1 pro vstup do módu nastavení, změňte data pomocí K2, K3. Kompenzace teploty se zvýší/sníží o 1 mv/článek/ C.

5 Typ baterie: typ baterie má tři možnosti: SEL - bezúdržbovou baterii, GEL - gelovou baterii, FLD - klasickou údržbovou baterii. Se zobrazenou kapacitou baterie a typem baterie stiskněte K1 pro mód nastavení, vyberte odpovídající baterii pomocí K2, K3. Mód zátěže: zátěž má dva časovače: Timer1 a Timer2. V zobrazení timer1 a timer2 stiskněte K1 pro mód nastavení. Vyberte pracovní mód pomocí K2, K3. Stiskněte K4 pro ukončení módu nastavení. Když je mód zátěže manuální, zátěž lze změnit na ON nebo OFF pomocí tlačítka K4 na libovolném povrchu displeje. Pro více informací se podívejte do manuálu regulátoru. 4. Další operace: Regulátor automaticky smaže data, když naakumuluje více než hodin dat začne být shromažďováno ve chvíli, když je napětí solárního panelu poprvé více než 8V.

6 Další instrukce Instrukce k ikoně chyby: Při chybě bliká červené světlo. Zkontrolujte připojení zátěže. Stiskněte K4 pro vymazání ikony chyby. 1. Když je proud zátěže nad 1.25násobek a méně než 1.5násobek určeného proudu, zátěž se automaticky vypne po 60 sekundách. 2. Když je proud zátěže nad 1.5násobek a méně než zkrat, zátěž se automaticky vypne po 5 sekundách. 3. Když je proud zátěže přes zkrat, ochrana před zkratem vypne zátěž. LED indikátor: Svítí zelená, když se nabíjí baterie. Bez nabíjení zelená nesvítí. Žlutá svítí, pokud došlo k chybě. V normálním stavu žlutá nesvítí. Telekomunikační port: Když je displej napájen vlastním zdroje nebo je přerušená komunikace, zobrazí se grafické symboly. Při stisku tlačítka nedojde k žádné reakci. Displej se opět spustí, když je komunikace obnovena. Poznámka: v případě chybových dat nebo silných interferencí zkontrolujte kabel. Příliš dlouhý kabel zvyšuje riziko chybovosti. Lišta kapacity baterie: každý prouže v liště se rovná 20 % kapacity baterie. Poznámka: plné napětí je zobrazeno jako 100 % a přílišné vybití jako 0 %. Vše je založeno na napětí baterie, ne skutečné kapacitě baterie. Aktualizace dat: Ke komunikaci mezi ovládacím modulem a modulem displeje dochází každých 10 sekund, takže aktualizace dat trvá tak sekund. AH kapacita baterie: AH je akumulace nabizí, počítá se každá jednotlivá minuta. Data nejsou přesná, pokud je nabíjecí proud příliš malý. Minimum je 0.1AH. Nabíjení a vybíjení akumulace WH: Zobrazení solárního panelu je napětí otevřeného obvodu. Nelze spočítat. WH je produkt napětí baterie a akumulace nabíjení proudu. Parametry Pracovní proud Pracovní teplota Komunikační port Komunikační kabel Specifikace vzdáleného LCD displeje Podsvícení a LED indikace vypnuté <15 ma -10 C až +40 C RJ45 (8 pinů) 2 metry přiloženého kabelu
