1 Hlubokomrazicí boxy -40 C a -86 C

2 Série hlubokomrazicích boxů Hlubokomrazicí boxy ilshin jsou vyráběny ve dvou modelových řadách lišících se minimální teplotou: -40 C nebo -86 C. Vnitřní prostor boxu je standardně vyráběn z oceli s epoxidovým nátěrem. Na přání zákazníka jej lze dodat z nerezové oceli. V naší nabídce mrazicích boxů si můžete vybrat jak skříňové tak i pultové boxy s vnitřním objemem od 191 do 730 litrů. Boxy s nejnižší hladinou hluku na světě Při vývoji nových výrobků dbáme především na tři základní pravidla: potřeby zákazníka, kvalitu a inovaci a to vždy s ohledem na našeho zákazníka. Díky tomu dosahujeme našeho cílu, kterým je především spokojený zákazník. Bezpečnost a spolehlivost Nejdůležitější věcí pro nás jsou Vaše vzorky uložené v mrazících boxech. A proto ilshin používá pouze ty nejspolehlivější komponenty na světě. V unikátním kaskádním chladicím systému jsou použity kompresory Bristol, které zaručují bezproblémovou funkčnost systému po dobu minimálně 30 let, společně s nízkotlakým plynovým systémem. Díky unikátní technologii WhisperFreeze dosahují hlubokomrazící boxy ilshin extrémně nízkých hladin hluku. Bezfreonový chladicí systém je bezpečný jak pro uživatele, tak i pro životní okolí. Systém Perfect Fit se třemi samostatnými těsněními zabraňuje tvoření ledu kolem dveří. Propracovaný kontrolní panel ve výšce očí u skříňových boxů poskytuje všechny varování a informace potřebné k ochraně vašich vzorků. Tímto je mrazící systém ilshin uživatelsky nejpřívětivějším chlazením, které bylo kdy vyrobeno, a tvoří tak nejbezpečnější prostředí pro vaše vzorky. Vlastnosti Hermeticky utěsněný chladicí systém Izolované vnitřní dveře zabraňují unikání chladného vzduchu Účinný odpařovač s maximálním stykem se stěnami pro rychlé chlazení 130mm vysokotlaká pěnová polyuretanová izolace Pevná kolečka s unikátním vestavěným nastavitelným stojanem Vnitřní prostor se zaoblenými rohy pro snadné čištění Standardně tři zabudované přístupové porty Skříňové boxy s velmi uživatelsky přívětivým kontrolním panelem ve výšce očí Snadno čistitelný filtr chladiče Kompresory WhisperFreeze a tiché ventilátory vytváří velmi nízkou hladinu hluku (+/- 50 dba) Systém Perfect Fit zajišťuje malé množství ledu kolem dveří a jejich pevné zavírání Spolehlivé těsnění dveří vyhřívané teplým plynem zabraňuje tvoření ledu Standardně nastavitelné police Standardně suché kontakty pro dálkový alarm a interface RS-232C pro vzdálenou správu

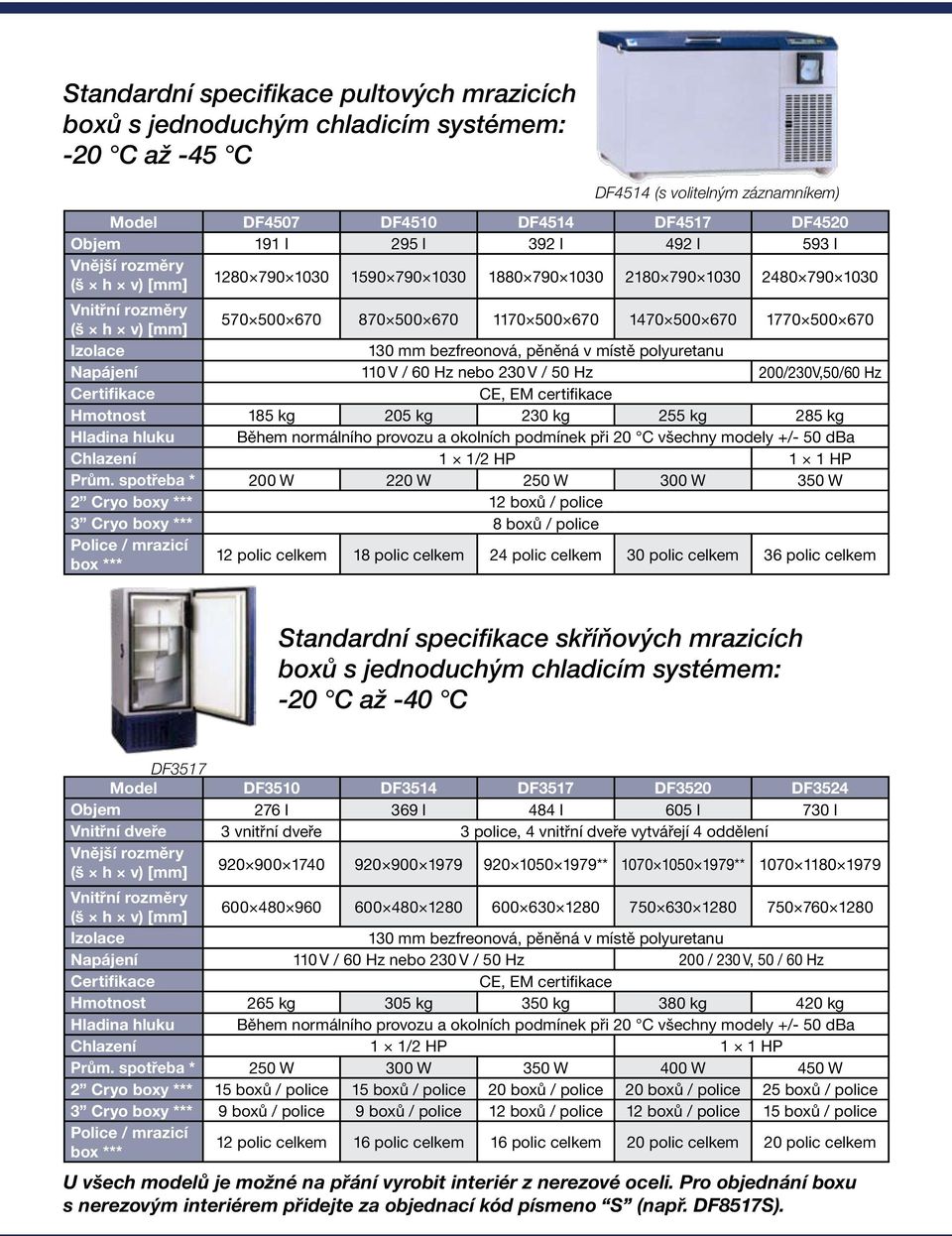

3 Standardní specifikace pultových mrazicích boxů s jednoduchým chladicím systémem: -20 C až -45 C DF4514 (s volitelným záznamníkem) Model DF4507 DF4510 DF4514 DF4517 DF4520 Objem 191 l 295 l 392 l 492 l 593 l Vnější rozměry Vnitřní rozměry Izolace 130 mm bezfreonová, pěněná v místě polyuretanu Napájení 110 V / 60 Hz nebo 230 V / 50 Hz 200/230V,50/60 Hz Certifikace CE, EM certifikace Hmotnost 185 kg 205 kg 230 kg 255 kg 285 kg Hladina hluku Během normálního provozu a okolních podmínek při 20 C všechny modely +/- 50 dba Chlazení 1 1/2 HP 1 1 HP Prům. spotřeba * 200 W 220 W 250 W 300 W 350 W 2 Cryo boxy *** 12 boxů / police 3 Cryo boxy *** 8 boxů / police Police / mrazicí box *** 12 polic celkem 18 polic celkem 24 polic celkem 30 polic celkem 36 polic celkem Standardní specifikace skříňových mrazicích boxů s jednoduchým chladicím systémem: -20 C až -40 C DF3517 Model DF3510 DF3514 DF3517 DF3520 DF3524 Objem 276 l 369 l 484 l 605 l 730 l Vnitřní dveře 3 vnitřní dveře 3 police, 4 vnitřní dveře vytvářejí 4 oddělení Vnější rozměry ** ** Vnitřní rozměry Izolace 130 mm bezfreonová, pěněná v místě polyuretanu Napájení 110 V / 60 Hz nebo 230 V / 50 Hz 200 / 230 V, 50 / 60 Hz Certifikace CE, EM certifikace Hmotnost 265 kg 305 kg 350 kg 380 kg 420 kg Hladina hluku Během normálního provozu a okolních podmínek při 20 C všechny modely +/- 50 dba Chlazení 1 1/2 HP 1 1 HP Prům. spotřeba * 250 W 300 W 350 W 400 W 450 W 2 Cryo boxy *** 15 boxů / police 15 boxů / police 20 boxů / police 20 boxů / police 25 boxů / police 3 Cryo boxy *** 9 boxů / police 9 boxů / police 12 boxů / police 12 boxů / police 15 boxů / police Police / mrazicí box *** 12 polic celkem 16 polic celkem 16 polic celkem 20 polic celkem 20 polic celkem U všech modelů je možné na přání vyrobit interiér z nerezové oceli. Pro objednání boxu s nerezovým interiérem přidejte za objednací kód písmeno S (např. DF8517S).

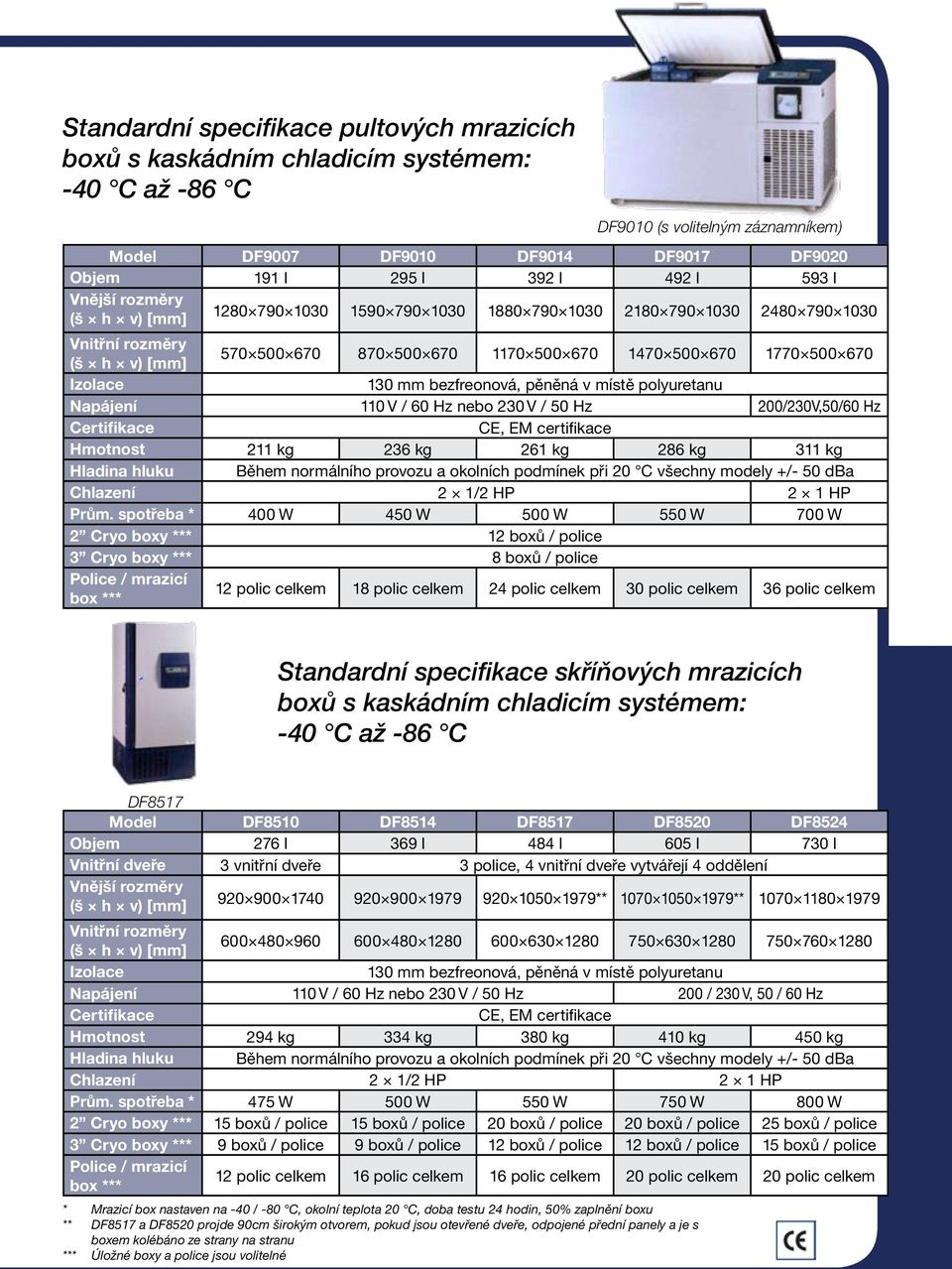

4 Standardní specifikace pultových mrazicích boxů s kaskádním chladicím systémem: -40 C až -86 C DF9010 (s volitelným záznamníkem) Model DF9007 DF9010 DF9014 DF9017 DF9020 Objem 191 l 295 l 392 l 492 l 593 l Vnější rozměry Vnitřní rozměry Izolace 130 mm bezfreonová, pěněná v místě polyuretanu Napájení 110 V / 60 Hz nebo 230 V / 50 Hz 200/230V,50/60 Hz Certifikace CE, EM certifikace Hmotnost 211 kg 236 kg 261 kg 286 kg 311 kg Hladina hluku Během normálního provozu a okolních podmínek při 20 C všechny modely +/- 50 dba Chlazení 2 1/2 HP 2 1 HP Prům. spotřeba * 400 W 450 W 500 W 550 W 700 W 2 Cryo boxy *** 12 boxů / police 3 Cryo boxy *** 8 boxů / police Police / mrazicí box *** 12 polic celkem 18 polic celkem 24 polic celkem 30 polic celkem 36 polic celkem Standardní specifikace skříňových mrazicích boxů s kaskádním chladicím systémem: -40 C až -86 C DF8517 Model DF8510 DF8514 DF8517 DF8520 DF8524 Objem 276 l 369 l 484 l 605 l 730 l Vnitřní dveře 3 vnitřní dveře 3 police, 4 vnitřní dveře vytvářejí 4 oddělení Vnější rozměry ** ** Vnitřní rozměry Izolace 130 mm bezfreonová, pěněná v místě polyuretanu Napájení 110 V / 60 Hz nebo 230 V / 50 Hz 200 / 230 V, 50 / 60 Hz Certifikace CE, EM certifikace Hmotnost 294 kg 334 kg 380 kg 410 kg 450 kg Hladina hluku Během normálního provozu a okolních podmínek při 20 C všechny modely +/- 50 dba Chlazení 2 1/2 HP 2 1 HP Prům. spotřeba * 475 W 500 W 550 W 750 W 800 W 2 Cryo boxy *** 15 boxů / police 15 boxů / police 20 boxů / police 20 boxů / police 25 boxů / police 3 Cryo boxy *** 9 boxů / police 9 boxů / police 12 boxů / police 12 boxů / police 15 boxů / police Police / mrazicí box *** 12 polic celkem 16 polic celkem 16 polic celkem 20 polic celkem 20 polic celkem * Mrazicí box nastaven na -40 / -80 C, okolní teplota 20 C, doba testu 24 hodin, 50% zaplnění boxu ** DF8517 a DF8520 projde 90cm širokým otvorem, pokud jsou otevřené dveře, odpojené přední panely a je s boxem kolébáno ze strany na stranu *** Úložné boxy a police jsou volitelné

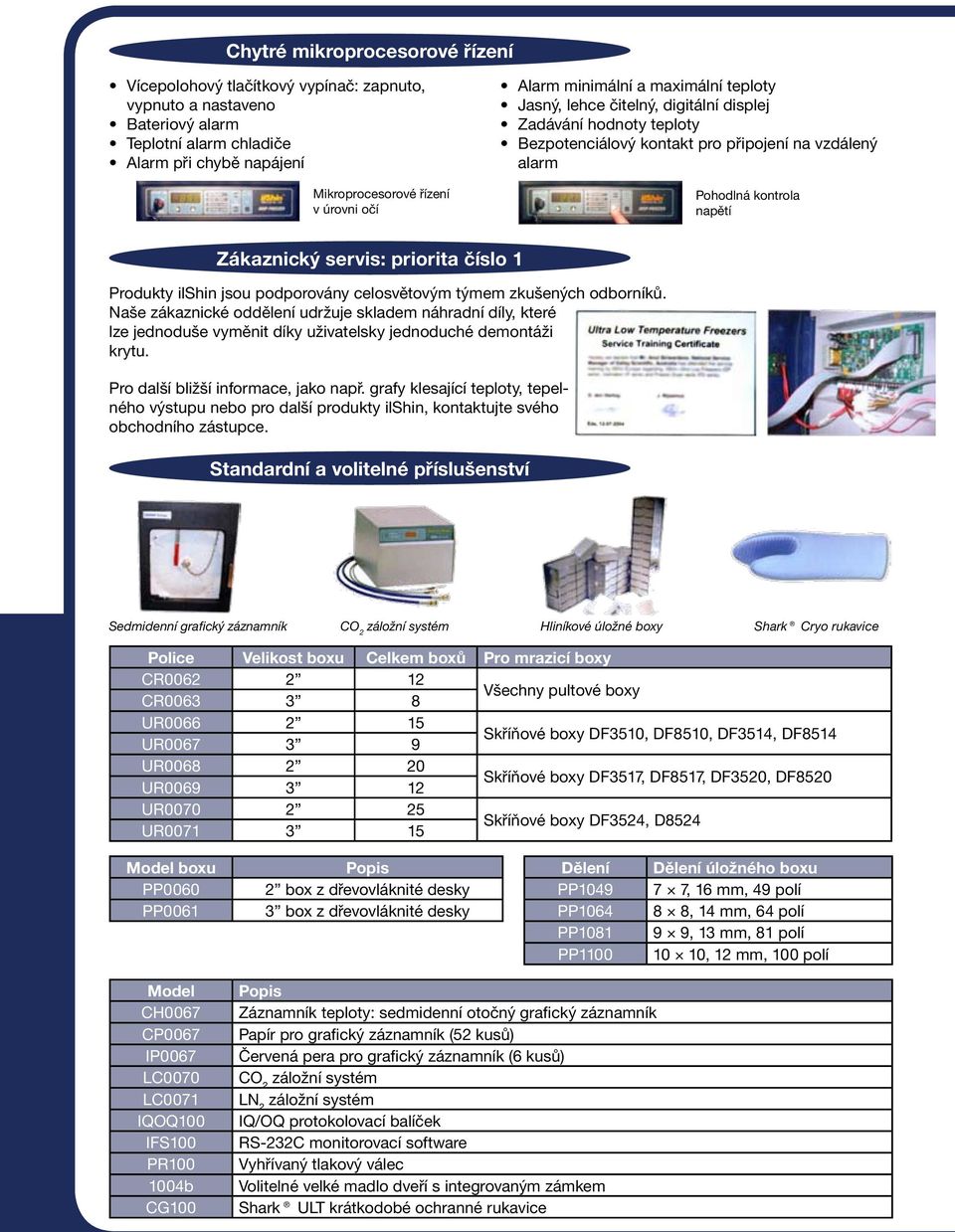

5 Chytré mikroprocesorové řízení Vícepolohový tlačítkový vypínač: zapnuto, vypnuto a nastaveno Bateriový alarm Teplotní alarm chladiče Alarm při chybě napájení Mikroprocesorové řízení v úrovni očí Alarm minimální a maximální teploty Jasný, lehce čitelný, digitální displej Zadávání hodnoty teploty Bezpotenciálový kontakt pro připojení na vzdálený alarm Pohodlná kontrola napětí Zákaznický servis: priorita číslo 1 Produkty ilshin jsou podporovány celosvětovým týmem zkušených odborníků. Naše zákaznické oddělení udržuje skladem náhradní díly, které lze jednoduše vyměnit díky uživatelsky jednoduché demontáži krytu. Pro další bližší informace, jako např. grafy klesající teploty, tepelného výstupu nebo pro další produkty ilshin, kontaktujte svého obchodního zástupce. Standardní a volitelné příslušenství Sedmidenní grafický záznamník CO 2 záložní systém Hliníkové úložné boxy Shark Cryo rukavice Police Velikost boxu Celkem boxů Pro mrazicí boxy CR CR Všechny pultové boxy UR UR Skříňové boxy DF3510, DF8510, DF3514, DF8514 UR UR Skříňové boxy DF3517, DF8517, DF3520, DF8520 UR UR Skříňové boxy DF3524, D8524 Model boxu Popis Dělení Dělení úložného boxu PP box z dřevovláknité desky PP , 16 mm, 49 polí PP box z dřevovláknité desky PP , 14 mm, 64 polí PP , 13 mm, 81 polí PP , 12 mm, 100 polí Model CH0067 CP0067 IP0067 LC0070 LC0071 IQOQ100 IFS100 PR b CG100 Popis Záznamník teploty: sedmidenní otočný grafický záznamník Papír pro grafický záznamník (52 kusů) Červená pera pro grafický záznamník (6 kusů) CO 2 záložní systém LN 2 záložní systém IQ/OQ protokolovací balíček RS-232C monitorovací software Vyhřívaný tlakový válec Volitelné velké madlo dveří s integrovaným zámkem Shark ULT krátkodobé ochranné rukavice

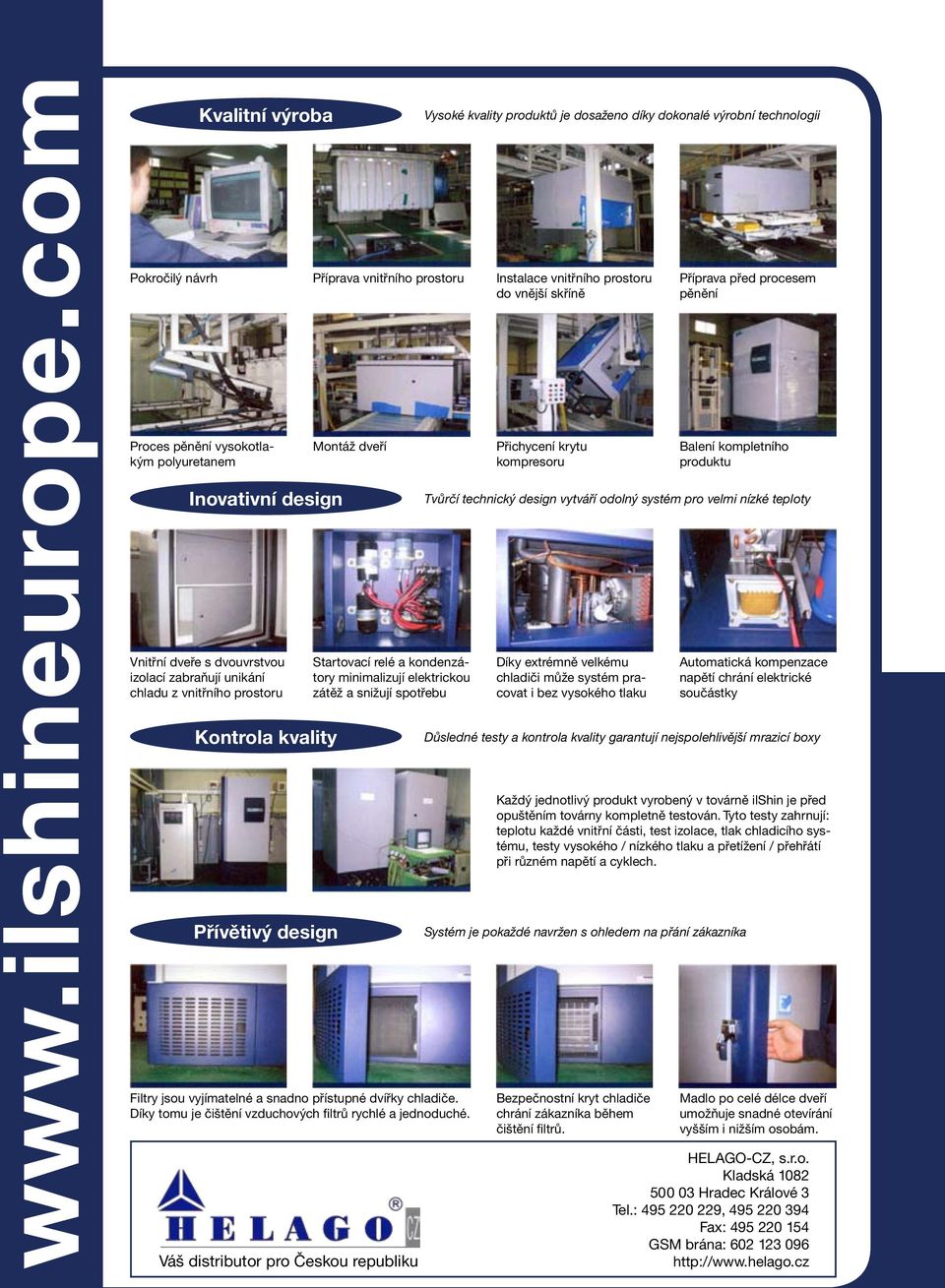

6 Kvalitní výroba Vysoké kvality produktů je dosaženo díky dokonalé výrobní technologii Pokročilý návrh Příprava vnitřního prostoru Instalace vnitřního prostoru do vnější skříně Proces pěnění vysokotlakým polyuretanem Inovativní design Vnitřní dveře s dvouvrstvou izolací zabraňují unikání chladu z vnitřního prostoru Kontrola kvality Přívětivý design Montáž dveří Startovací relé a kondenzátory minimalizují elektrickou zátěž a snižují spotřebu Filtry jsou vyjímatelné a snadno přístupné dvířky chladiče. Díky tomu je čištění vzduchových filtrů rychlé a jednoduché. Váš distributor pro Českou republiku Přichycení krytu kompresoru Příprava před procesem pěnění Balení kompletního produktu Tvůrčí technický design vytváří odolný systém pro velmi nízké teploty Díky extrémně velkému chladiči může systém pracovat i bez vysokého tlaku Automatická kompenzace napětí chrání elektrické součástky Důsledné testy a kontrola kvality garantují nejspolehlivější mrazicí boxy Každý jednotlivý produkt vyrobený v továrně ilshin je před opuštěním továrny kompletně testován. Tyto testy zahrnují: teplotu každé vnitřní části, test izolace, tlak chladicího systému, testy vysokého / nízkého tlaku a přetížení / přehřátí při různém napětí a cyklech. Systém je pokaždé navržen s ohledem na přání zákazníka Bezpečnostní kryt chladiče chrání zákazníka během čištění filtrů. Madlo po celé délce dveří umožňuje snadné otevírání vyšším i nižším osobám. HELAGO-CZ, s.r.o. Kladská Hradec Králové 3 Tel.: , Fax: GSM brána:

7 Přednosti produktů ilshin Navrženo s ohledem na přání zákazníka Těsnění dveří vyhřívané teplým plynem a tři samostatné těsnící manžety vytváří Perfect Fit System, který zabraňuje namrzání dveří a zajišťuje jejich pevné zavírání Izolované vnitřní dveře minimalizují unikání chladného vzduchu Výhody vnitřní komory: * Kulaté rohy / snazší čištění * Nastavitelné police * Tři zabudované přístupové porty * Rychlé ochlazení * Vysoká stálost teploty * Epoxidový nátěr nebo nerezová ocel * 130mm izolace Propracovaný ovládací panel v úrovni očí zobrazuje všechny informace a varování o Vašich vzorcích Nejnižší hladina hluku na trhu (50 dba) díky technologii WhisperFreeze s tichými ventilátory a nízkotlakým plynovým systémem. Pevná kolečka s unikátním vestavěným nastavitelným stojanem Díky dvířkům chladiče je čištění velmi snadné a rychlé

8 Úložné boxy z boku otevřené (pro skříňové mrazicí boxy) Model DF8510 DF8514 DF8517 DF8520 DF8524 Počet boxů (pohled zpředu) 12 boxů 16 boxů 16 boxů 20 boxů 20 boxů 2 přihrádky 3 5 (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR přihrádky 2 přihrádek 3 přihrádek externího boxu interního boxu 3 3 (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR Pro 2 přihrádky: Pro 3 přihrádky:

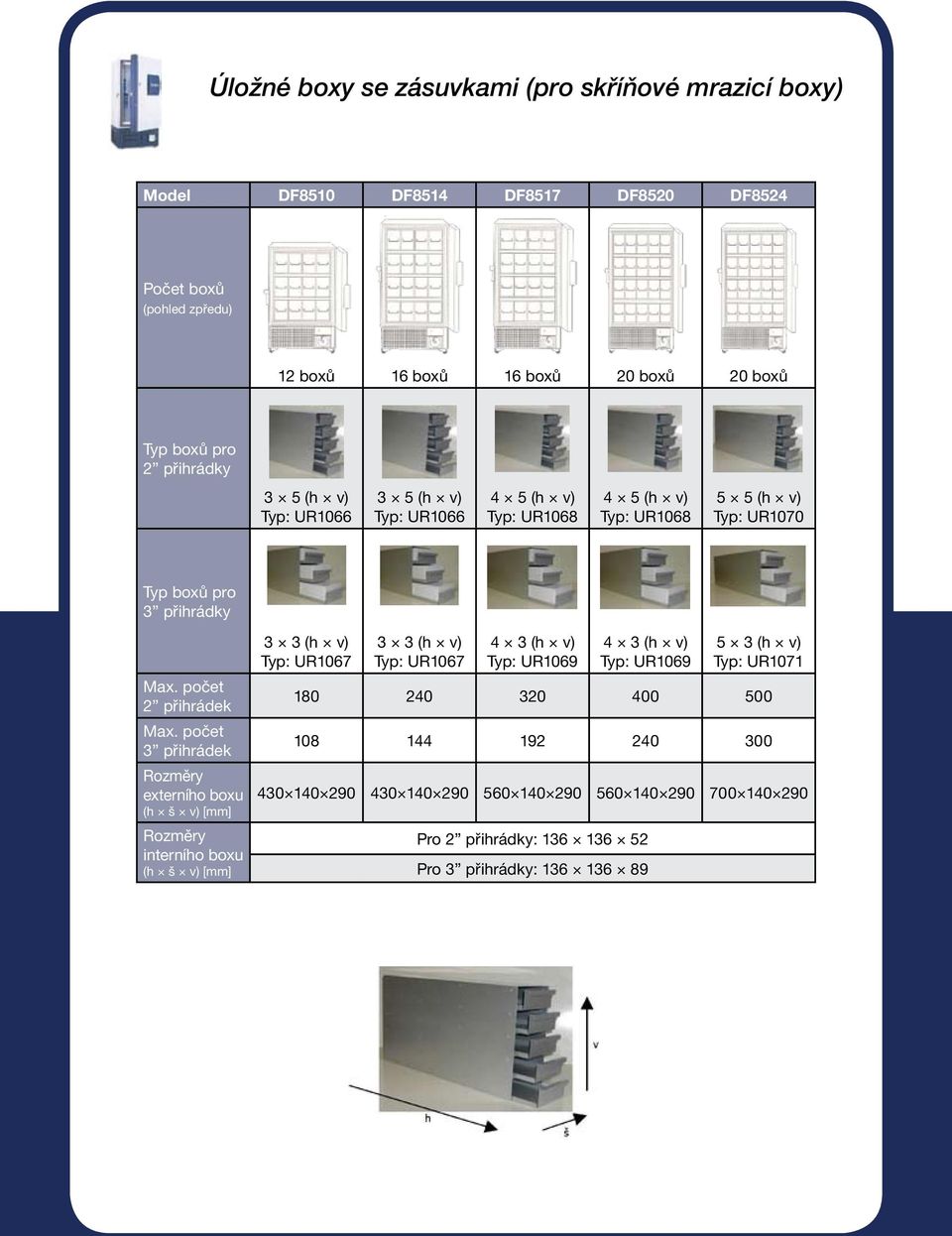

9 Úložné boxy se zásuvkami (pro skříňové mrazicí boxy) Model DF8510 DF8514 DF8517 DF8520 DF8524 Počet boxů (pohled zpředu) 12 boxů 16 boxů 16 boxů 20 boxů 20 boxů 2 přihrádky 3 5 (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR přihrádky 2 přihrádek 3 přihrádek externího boxu interního boxu 3 3 (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR (h v) Typ: UR Pro 2 přihrádky: Pro 3 přihrádky:

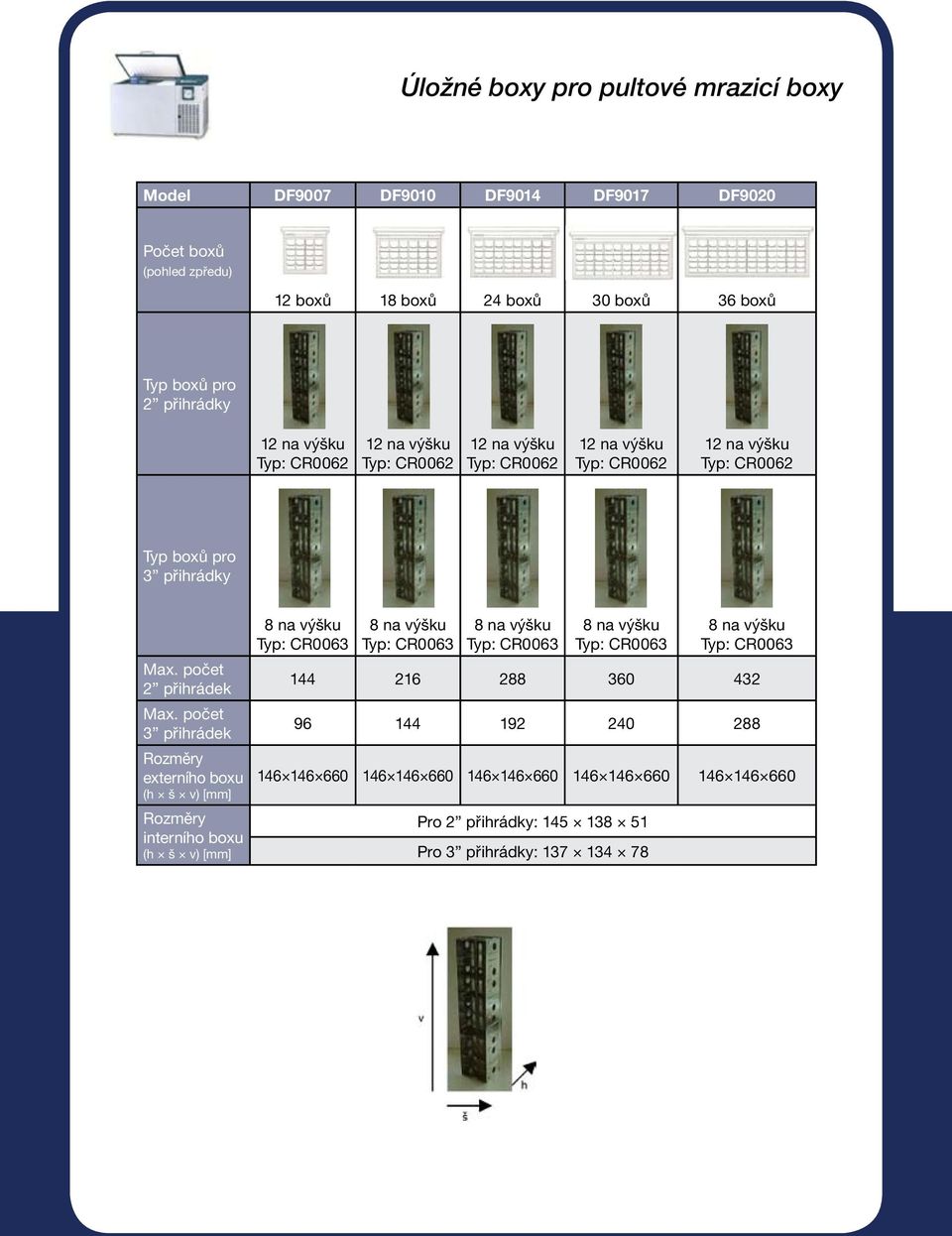

10 Úložné boxy pro pultové mrazicí boxy Model DF9007 DF9010 DF9014 DF9017 DF9020 Počet boxů (pohled zpředu) 12 boxů 18 boxů 24 boxů 30 boxů 36 boxů 2 přihrádky 12 na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR přihrádky 2 přihrádek 3 přihrádek externího boxu interního boxu 8 na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR na výšku Typ: CR Pro 2 přihrádky: Pro 3 přihrádky:

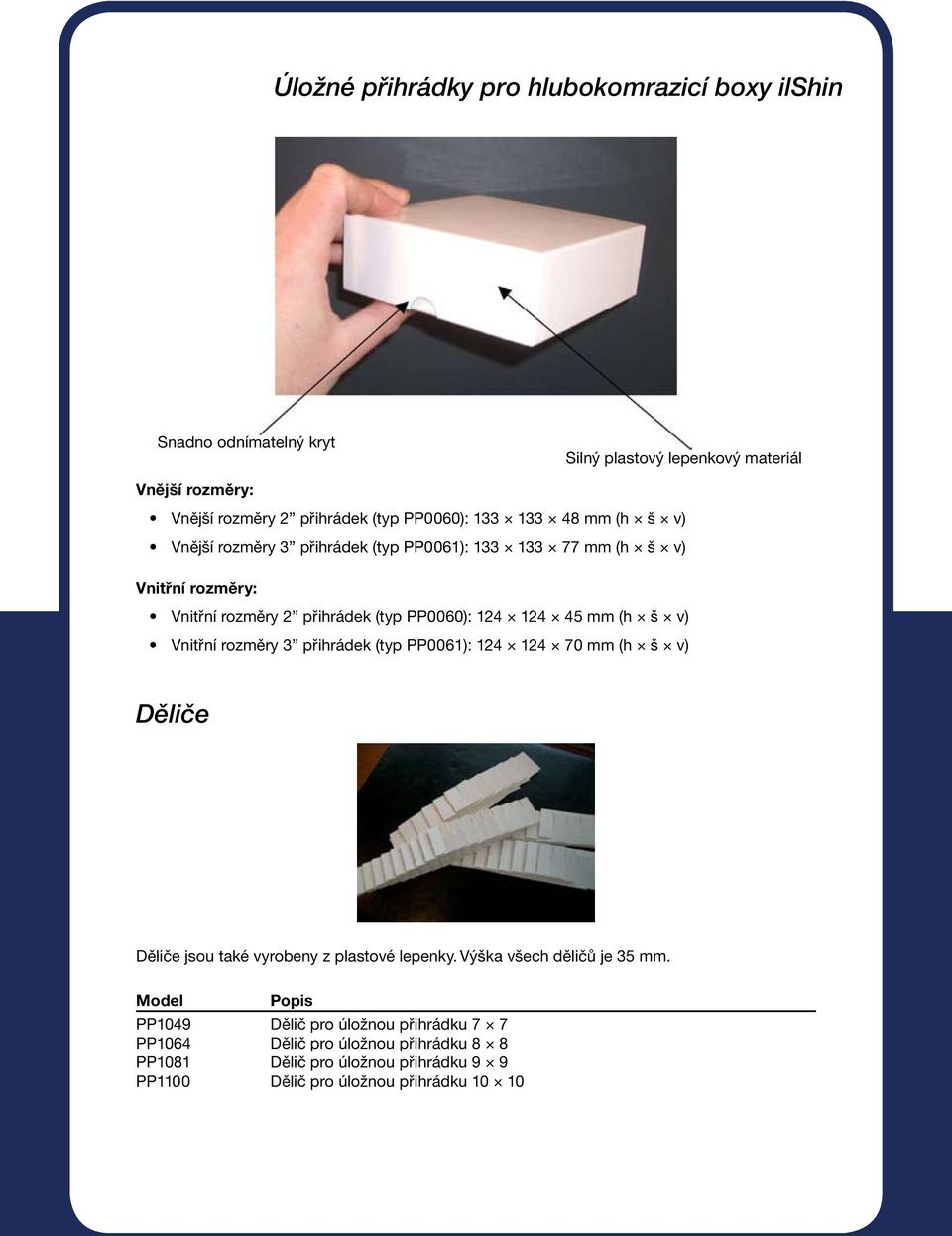

11 Úložné přihrádky pro hlubokomrazicí boxy ilshin Snadno odnímatelný kryt Silný plastový lepenkový materiál Vnější rozměry: Vnější rozměry 2 přihrádek (typ PP0060): mm (h š v) Vnější rozměry 3 přihrádek (typ PP0061): mm (h š v) Vnitřní rozměry: Vnitřní rozměry 2 přihrádek (typ PP0060): mm (h š v) Vnitřní rozměry 3 přihrádek (typ PP0061): mm (h š v) Děliče Děliče jsou také vyrobeny z plastové lepenky. Výška všech děličů je 35 mm. Model Popis PP1049 Dělič pro úložnou přihrádku 7 7 PP1064 Dělič pro úložnou přihrádku 8 8 PP1081 Dělič pro úložnou přihrádku 9 9 PP1100 Dělič pro úložnou přihrádku 10 10
