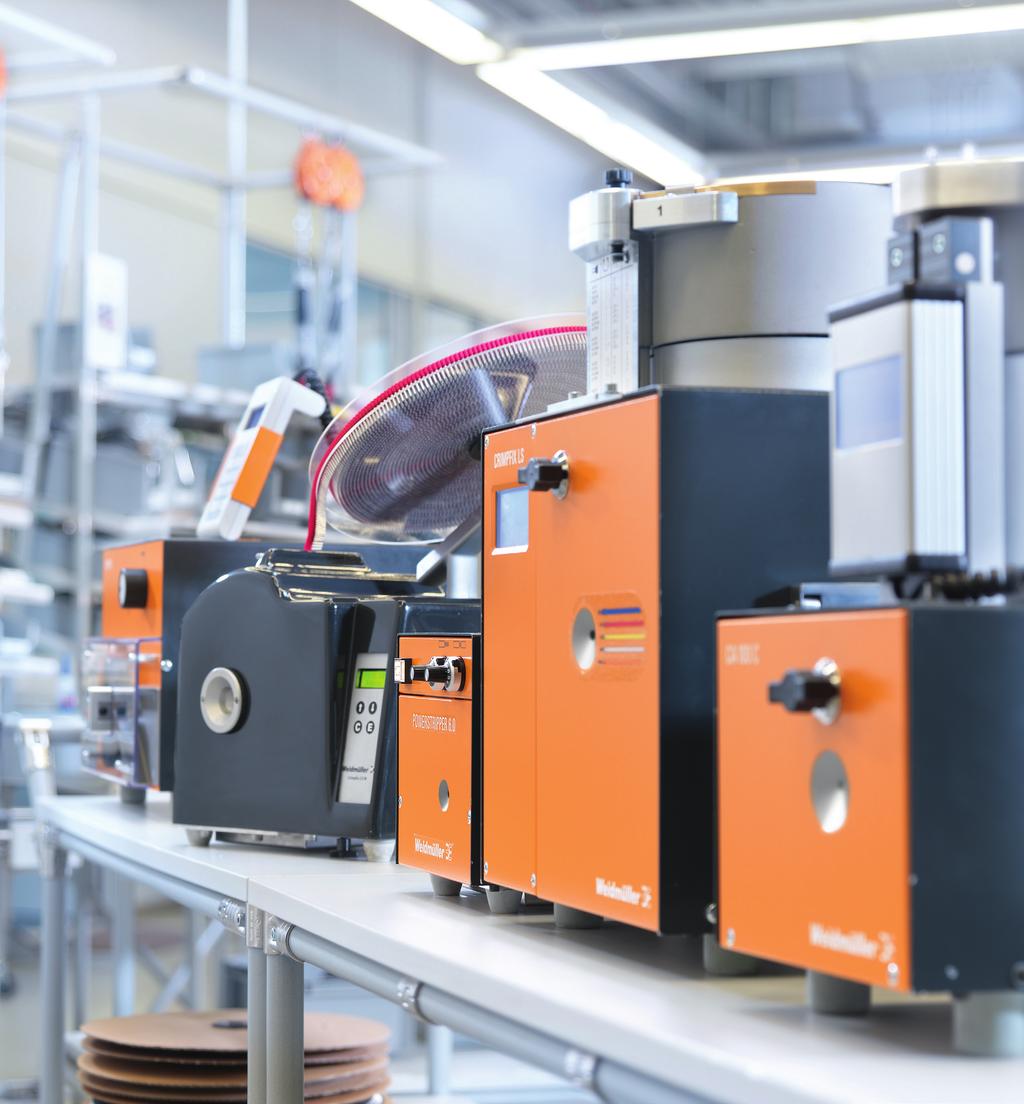

2 Vysoký stupeň automatizace pro odizolování a lisování Let s connect. Automatizace jednotlivých pracovních kroků a procesů se stává klíčovým faktorem rozvoje většiny firem. Kratší doba instalace se projevuje v nižších výrobních nákladech, vyšší přidané hodnotě a větší konkurenceschopnosti firmy. Společnost Weidmüller vyvíjí stroje pro odizolování, střihání a lisování vodičů již více než 30 let. Díky průlomovým technologiím a inovativním nápadům naše stroje vždy splňovaly stále náročnější požadavky průmyslových odvětví. Naše nejnovější generace strojů se vyznačuje především neuvěřitelně jednoduchým ovládáním a vysoce odolnou konstrukcí. Naše automatické stroje se mohou pochlubit dlouhou provozní životností a vysokou kvalitou práce v průběhu celého životního cyklu. Zamyslete se, jaký přínos pro vás mohou mít naše automatické stroje. V případě zájmu vám rádi poradíme osobně. Ať už se zabýváte velkosériovou nebo malosériovou výrobou, jistě najdeme řešení šité na míru vaší aplikaci. 2

3 4 Let's connect. Stroje pro odizolování a lisování pro dutinky v kotouči Stroje pro odizolování a lisování pro volné dutinky Stroj pro odizolování a lisování pro volné, obráběné kontakty 14 Stroje pro střihání 1 Příslušenství Profesionální nástroje pro instalaci Stroje pro odizolování Více informací naleznete na: 3

4 Rychlé a fleibilní lisování pro malé série Stroje pro odizolování a lisování dutinek v kotouči CRIMPFIX 2.5 M Stroj pro univerzální a spolehlivou práci s dutinkami Weidmüller na kotoučovém podavači. Malý a fleibilní CRIMPFIX 2.5 M je elektrický stroj pro odizolování a lisování pro průřezy od 0,5 do 2.5 mm² (AWG 20 14). Kvalita lisování dle DIN 422 Není potřeba měnit nástroje. Délka lisovaného segmentu: mm Volitelná sada nástrojů pro 0,34 mm² Odizolování i lisování v jednom pracovním kroku Jeden zásobník pro celý rozsah průřezů od 0,5 do 2.5 mm² CRIMPFIX 2.5 M Zásobník pro 0,34 mm² Displej pro jednoduché ovládání CRIMPFIX R/RS CRIMPFIX R/RS nabízí ještě větší fleibilitu při práci s dutinkami Weidmüller na kotoučovém podavači. Elektropneumatický stroj pro odizolování a lisování je určen pro dutinky s průřezem od 0,5 do 2,5 mm² (AWG 20 14). Kvalita lisování dle DIN 422 Není potřeba měnit nástroje Různé délky lisovaného segmentu: CRIMPFIX R: mm, RS: nebo mm Automatické nastavení průřezu od 0,5 do 2,5 mm² 4 Nastavitelný režim odizolování CRIMPFIX R CRIMPFIX RS Zpracování spojených kabelových koncovek na kotoučovém podavači

5

6 Rychlý a všestranný pomocník pro vaše potřeby Stroje pro odizolování a lisování volně sypaných dutinek CRIMPFIX L/LS CRIMPFIX L/LS je navržen pro univerzální zpracování sypaných dutinek Weidmüller s různými průřezy. Elektropneumatický stroj pro odizolování a lisování je vhodný pro průřezy od 0,5 do 2,5 mm² a různé délky lisovaného segmentu. Není potřeba měnit nástroje. Krátké pracovní časy Délka lisovaného segmentu: CRIMPFIX L: mm, CRIMPFIX LS:,, mm Zpracování speciálních dutinek s velkou plastovou objímkou (LS) CRIMPFIX LS: tři různé délky lisování bez nutnosti měnit nástroje Nastavitelný nůž pro nejlepší kvalitu odizolování CRIMPFIX L CRIMPFIX LS Nastavovací kolečko pro optimální délku lisování CRIMPFIX LZ Elektropneumatické stroje pro odizolování a lisování CRIMPFIX LZ umožňují zpracovávat sypané dvojité dutinky Weidmüller s průřezy od 2 0,5 do 2 1,5 mm² (AWG ). Kvalita lisování dle DIN 422 Není potřeba měnit nástroje Krátké pracovní časy Délka lisovaného segmentu: mm Zpracování sypaných dvojitých dutinek s průřezy od 2 0,5 do 2 1,5 mm² Integrované osvětlení pro lepší přehled CRIMPFIX LZ Dotykový displej s jednoduchým ovládáním

7

8 Spolehlivé a odolné řešení pro každodenní použití Stroje pro odizolování a lisování sypaných dutinek CA 0 C Elektropneumatický stroj pro odizolování a lisování CA 0 C je vhodný zejména pro efektivní zpracování sypaných, izolovaných i neizolovaných dutinek Weidmüller. Zařízení, které se vyznačuje modulárním provedením, zpracovává izolované dutinky od 0,14 do 0,34 mm² (AWG 2 22) a volitelně také neizolované dutinky od 0,25 do 0,75 mm² (AWG 24 ). Jednoduchá výměna nástrojů Velmi kompaktní provedení Volitelně může zpracovávat také neizolované dutinky. Délka lisovaného segmentu: CA 0 C: nebo mm Rychlá výměna nástrojů pro etrémně krátké doby seřizování CA 0 C Na dotaz Ovládání pomocí odnímatelného dotykového panelu CA 0/2.5 a CA 0/ Oba modely jsou vysoce spolehlivé systémy s nejvyšším výkonem. Jsou vhodné pro efektivní zpracování sypaných izolovaných dutinek Weidmüller a mohou být také použity pro neizolované dutinky. Pomocí odpovídajících nástrojů můžete CA0/2.5 upravit na práci s dutinkami o průřezu od 0,5 do 2,5 mm² (AWG 20 14). CA0/ lze stejným způsobem upravit na práci s dutinkami o průřezu od 4 do mm² (AWG ). Kvalita lisování dle DIN 422 Jednoduchá výměna nástrojů Široké možnosti použití Délka lisovaného segmentu: CA 0/2.5: až mm a CA 0/: až mm Rychlá výměna nástrojů pro etrémně krátké doby seřizování Pracovní nůž použitelný z obou stran pro trvale vysokou kvalitu CA 0/2.5 CA 0/ Na dotaz Na dotaz Čtvercový lisovací nástroj pro perfektně pravoúhlé lisování

9

10 Ideální řešení pro průmyslové aplikace Stroj pro odizolování a lisování obráběných kontaktů CA 4/ Indent Spolehněte se na maimální profesionalitu: CA 4/ Indent je elektropneumatický stroj pro odizolování a lisování sypaných obráběných kontaktů. Kontakty jsou přiváděny automaticky pomocí vibračního dopravníku. Nastavení délky odizolování a hloubky lisování je řízeno motorem. Stroj se ovládá na jednoduchém dotykovém displeji, který zřetelně zobrazuje veškerá klíčová data, funkce a stavové zprávy. Pomocí odpovídajících nástrojů můžete CA 4/ Indent upravit na různé kontakty nebo konfigurace linek. Velmi odolné provedení a dlouhá provozní životnost Krátké pracovní časy Volitelné tvary lisování: 4-hranné, B-Crimp, ti-hranné Paměť na 50 programů Zpracování sypaných obráběných kontaktů Individuální nastavení přídržné síly kabelu CA 4/ Indent Na dotaz Automatické nastavení délky odizolování a hloubky lisování

11

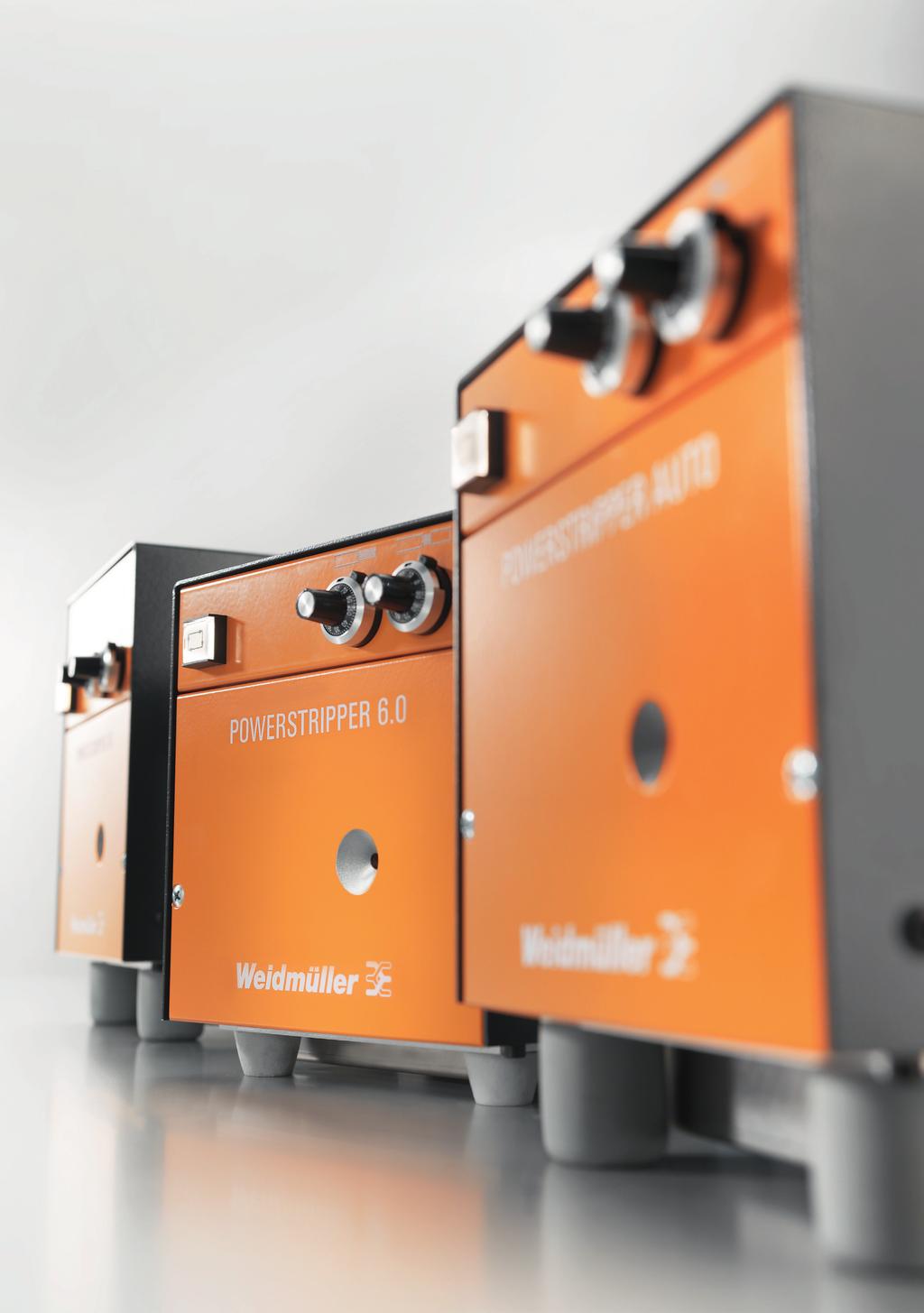

12 Malé, spolehlivé a jednoduché Stroje pro odizolování Powerstripper POWERSTRIPPER.0 a POWERSTRIPPER 1.0 Elektrické stroje zajišťují přesné odizolování vodičů s různými izolacemi o vnějším průměru až mm. Vyznačují se především jednoduchým ovládáním. Zpracování vodičů s různými průřezy (PS.0: 0,5 až mm²; PS 1.0: 2,5 až 1 mm²) Plynulé nastavení průřezu vodiče bez nutnosti výměny nástrojů Plynulé nastavení délky odizolovaného segmentu od 3 do 20 mm Funkce částečného odstranění izolace Rychlé a jednoduché nastavení průřezu POWERSTRIPPER.0 POWERSTRIPPER Vstupní otvor pro malé průřezy POWERSTRIPPER AUTO 2.5 a POWERSTRIPPER AUTO 1.0 Oba systémy jsou vybaveny snímacím systémem, který automaticky zjistí průměr vodiče a nastaví odpovídající hloubku naříznutí izolace. PS AUTO 2.5 je určen pro nejběžnější vodiče s různými variantami izolace o průřezu 0,5 až 2.5 mm² (AWG 20 14). PS AUTO 1.0 je určen pro průřezy od 4 do 1 mm² (AWG ). Jednoduché, automatické odizolování Plynulé nastavení délky odizolovaného segmentu od 3 do 20 mm Funkce částečného odstranění izolace Nízká hmotnost Automatické nastavení na odpovídající průřez Plynulé nastavení délky a částečného odizolování POWERSTRIPPER AUTO 2.5 POWERSTRIPPER AUTO

13

14 Precizní a fleibilní střihání Stroje pro střihání CUTFIX Střihací stroj CUTFIX je tou správnou volbou pro střihání kulatých kabelů s průměrem až mm v aplikacích středněsériové a velkosériové výroby. Spolehlivý automatický stroj na vás zapůsobí přesnými pracovními operacemi a jednoduchým ovládáním. Vynikající přesnost opakování Nastavitelný přítlak hnacích válců Elektrický pohon Řízení střihání prostřednictvím PC Velmi dlouhá životnost díky kovovým podávacím válcům USB rozhraní pro ovládání na PC CUTFIX Odnímatelný ovládací panel CCM Ať už pracujete s plochými kabely, kulatými kabely, izolačními bužírkami nebo trubičkami, CCM podává perfektní výkon ve všech střihacích disciplínách. Rozměrovou přesnost je možné optimalizovat použitím délkové korekce, což umožňuje splnit i ty nejnáročnější požadavky. Speciální podprogram umožňuje nastavit programové prostředí dle individuálních nároků aplikace. Nastavitelná přídržná síla kabelu Kompatibilní s PC Pneumatický pohon Univerzální podávací jednotka pro ploché kabely, kulaté kabely, izolační bužírky a trubičky 14 Jednoduchý ovládací panel CCM Nastavení přítlaku podávacích pásů

15

16 Vaše garance normovaného připojení Správná kombinace nářadí, automatických strojů a kabelových dutinek Získejte záruku dlouhodobé kvality vašich elektroinstalací, nákupem komponent z jednoho zdroje. Máme široký sortiment dutinek a izolovaných kabelových konektorů. Tyto komponenty mohou být optimálně kombinovány s nástroji a automatickými stroji Weidmüller. Nabízíme vám vysokou kvalitu a certifikaci dle mezinárodních norem. Kabelové koncovky a izolované kabelové konektory Kabelové dutinky Weidmüller zajišťují bezpečné propojení vašich systémů a zároveň přinášejí celou řadu výhod při jejich instalaci a údržbě. Náš rozsáhlý sortiment zahrnuje kabelové dutinky v provedení s plastovou objímkou nebo bez ní a také koncovky pro dvojité kabely ve všech dostupných barevných provedeních. Izolované kabelové konektory od společnosti Weidmüller jsou vždy zárukou spolehlivého a kvalitního připojení. Tyto konektory jsou obvykle vybaveny kuželovitým vstupním otvorem, který zajišťuje vystředění jednotlivých žil a optimální pozici kabelu. To při instalaci šetří váš čas i peníze. 1 Certifikace CSA US Certifikace UL Následující kabelové koncovky mají certifikaci CSA US: Následující kabelové dutinky mají certifikaci UL: Volné kabelové dutinky od 0,14 mm² do 50 mm² ( AWG 2 1) Dutinky pro dvojité vodiče od 2 0,5 mm² do 2 1 mm² ( AWG 20 ) Speciální dutinky pro malé svorky a rozvody AWG Pásy spojených dutinek na kotoučích od 0,5 mm² do 2,5 mm² ( AWG 20 14) Neizolované kabelové dutinky od 0,14 mm² do 50 mm². Volné kabelové dutinky od 0,14 mm² do 50 mm² ( AWG 2 1) Pásy spojených dutinek na kotoučích od 0,5 mm² do 2,5 mm² ( AWG 20 14)

17 =\ + ML File E3549 Lisovací nářadí a automatické stroje Weidmüller + koncovky Weidmüller = Certifikace UL certifikované lisované spoje UL certifikací izolovaných dutinek vám společnost Weidmüller otevírá cestu k neomezenému použití v aplikacích po celém světě. Koncové dutinky, ruční lisovací nářadí a automatické stroje, dodávané společností Weidmüller, tvoří ucelený certifikovaný systém. Izolované kabelové koncovky, ruční nástroje a stroje AWG Barevné kódy/obj. č. Ruční nástroje Stroje pro odizolování a lisování Řada CRIMPFIX Různé Řada CA DIN PZ 1 Poznámka: Weidmüller PZ PZ /5 AWG PZ Roto/ PZ Roto L L Weidmüller mm2 PZ 4 L2 Označení
