1 Návod k montáži Rockfon Contour

2 OBECNÉ INFORMACE Popis systému: Rockfon Contour jsou bezrámové prostorové pohlcovače (baffle), které jsou vyrobeny z 50 mm tlusté desky z kamenné vlny. Obě strany pohlcovače jsou pokryty akustickou tkaninou ze skelného vlákna, která má hladký bílý povrch. Hrany pohlcovače jsou natřeny a jsou odolné proti poškození. Přenášení a skladování: Prostorové pohlcovače Rockfon Eclipse jsou baleny po 6 kusech. S kartony zacházejte opatrně a přenášejte je vždy ve dvojici. Skladujte je naležato, ve vodorovné poloze. Podmínky na místě montáže: Baffle Rockfon Contour nevyžadují aklimatizaci. Kamenná vlna, ze které jsou vyrobeny, je rozměrově stabilní i při 100% relativní vlhkosti vzduchu. Výrobek může být instalován v rozsahu teplot od 0 C do 40 C. Omezení: Vzhledem k riziku koroze závěsného systému nelze tyto podhledové prvky instalovat na bazénech nebo mimo interiér. SOUČÁSTI SYSTÉMU Prostorove pohlcovače Rockfon Contour Modulove rozměry (mm) Množství (ks/karton) Hmotnost (kg/ks) Hmotnost (kg/karton) Množství m²/karton 1200 x 600 x Rockfon Contour lze instalovat mnoha způsoby. Například pomocí setu, který se skládá z nastavitelných ocelových lanek (viz závěsný systém Rockfon Eclipse), háků atd., které lze k pohlcovači připevnit pomocí kotvící spirály Rockfon. Kotvící spirály Množství ks/karton Hmotnost (kg/ks) Průměr: Ø 22 mm Délka: 48 mm ±1 Viditelná část: 12,5 mm Závěsný systém Rockfon Eclipse Množství ks/karton Hmotnost (kg/ks) 4 sady po 4 kusech sady po 6 kusech 1.4 Ocelové lanko, délka. 1500mm Upevňovací háky závěsného systému Rockfon Eclipse mají zámky, které zajišťují maximální bezpečnost. Závěsný systém Rockfon Eclipse je přizpůsoben k montáži do betonu. Jestliže je potřeba použít jiný typ připevnění, lze kotvu do betonu nahradit kompatibilním upevňovacím prvkem se závitem M6 (např. vrut do dřeva, svorka atd.). Kotvící spirály Rockfon a závěsný systém Rockfon Eclipse se prodávají samostatně. Na prostorové pohlcovače Rockfon Contour se vztahuje záruka výhradně v případě, pokud k jejich instalaci byly použity kotvící spirály Rockfon. 2

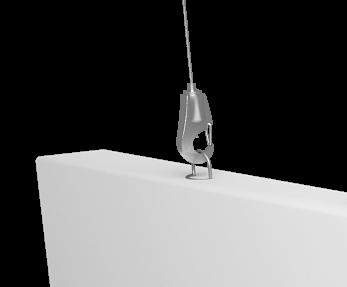

3 MONTÁŽNÍ NÁVOD Připevnění kotvících spirál k pohlcovači: Kotvící spirály musíte zašroubovat svisle z horní strany pohlcovače. Minimální vzdálenost mezi kotvícími spirálami a hranami pohlcovače musí být 100 mm. Minimální vzdálenost mezi kotvícími spirálami musí být 600 mm, pokud je pohlcovač o délce 1200 mm je zavěšen za delší stranu. 100 mm Þ 600 mm min. 100 mm Þ Spojení závěsného systému se stropem (např. betonovým): Ujistěte se, že struktura stropu má odpovídající odolnost a jeho nosnost je minimálně 10 kg. Pokud pohlcovače připevňujete k betonu, vyvrtej vrtákem o průměru 6 mm otvor hluboký 30 mm. Před vsazením montážní hmoždinky do vyvrtaného otvoru zakryjte její závit M6. Dříve než přistoupíte k další fázi montáže, musíte zkontrolovat, zda je hmoždinka pevně uchycena v podkladu. V této fázi musí být viditelný pouze závit. Připevněte lanko v upevňovacích bodech. Po zavěšení lanka na hák se systém automaticky uzamkne. Zdvihněte pohlcovač a připevněte hák ke kotvící spirále v obou montážních bodech. Připevněte háky ke všem kotvícím spirálám. Před zdvihnutím byly připevněny. Maximální zatížení jednotlivého lanka je 5 kg. 3

4 Rockfon Contour můžete zavěsit také za kratší stranu. V takovém případě musíte kotvící spirály zašroubovat minimálně ve vzdálenosti 100 mm od hrany. Vyrovnání a poloha pohlcovače: Polohu pohlcovače musíte upravit pomocí vodováhy. Pohlcovače Rockfon Contour mohou být vhodně nastaveny pomocí lišt: 4

5 Montáž pohlcovačů Rockfon Contour pod již stávající stropní podhled: Rockfon Contour lze připevnit k již stávající konstrukci T24 (obraťte se na dodavatele konstrukce, abyste zjistili, zda nosná konstrukce udrží hmotnost pohlcovače Rockfon Contour) pomocí využití standardního příslušenství dostupného u distributorů stropních podhledů (obraťte se na dodavatele příslušenství, abyste se ujistili, zda spony udrží hmotnost pohlcovače). Montáž pohlcovačů Rockfon Contour na vodorovně zavěšeném lanku: K připevnění pohlcovače k lanku může být použita kabelová svorka. 5
