1 Popis montážního systému ROCKFON SYSTEM T15 A/E Univerzální a jednoduchý podhledový systém Standardní nosná konstrukce T15 A15/A24 Rychlá montáž a snadná demontáž Jednoduchá integrace podhledu s prvky instalace E15 E15

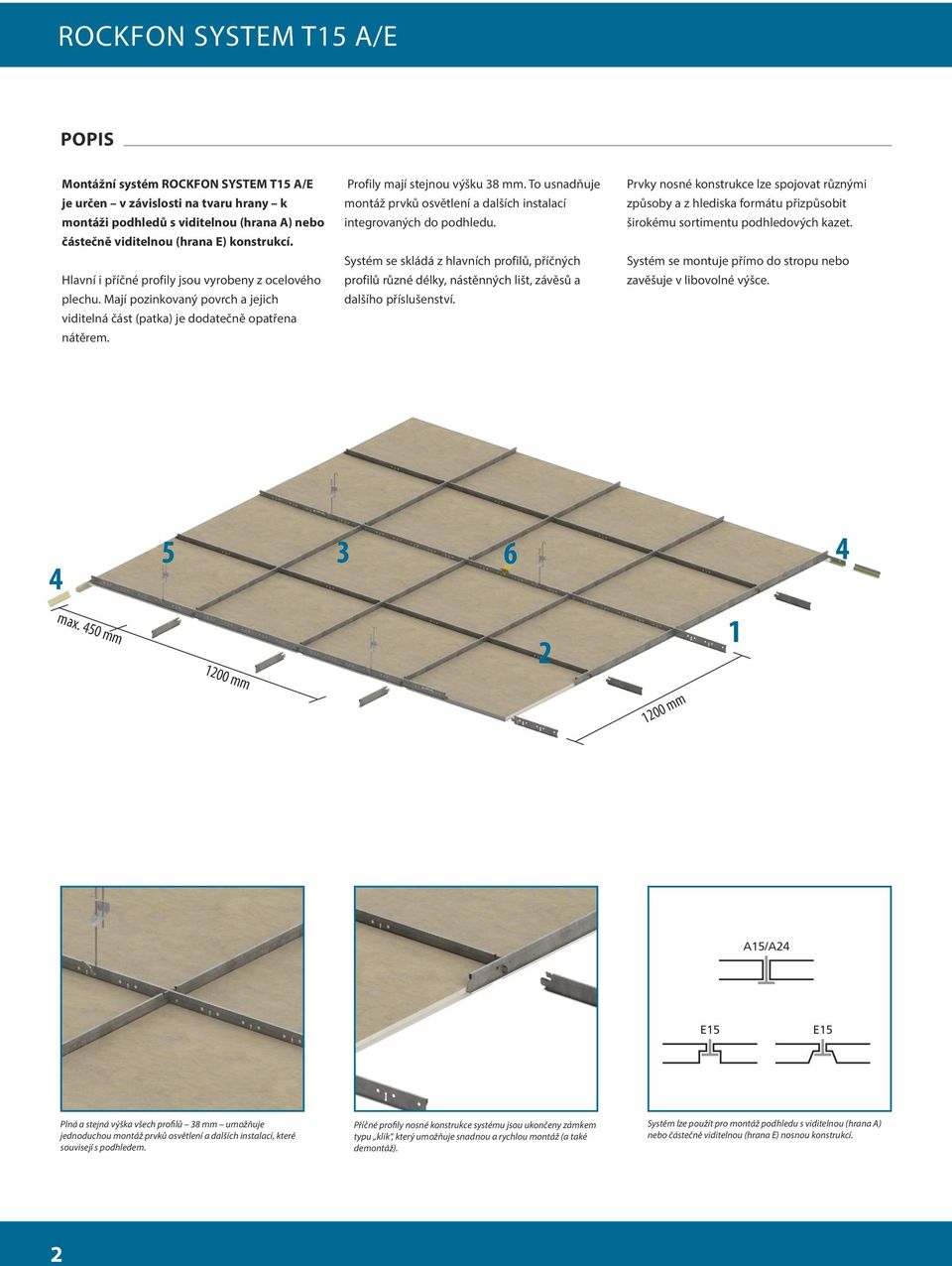

2 POPIS Montážní systém ROCKFON SYSTEM T15 A/E je určen v závislosti na tvaru hrany k montáži podhledů s viditelnou (hrana A) nebo částečně viditelnou (hrana E) konstrukcí. Hlavní i příčné profily jsou vyrobeny z ocelového plechu. Mají pozinkovaný povrch a jejich viditelná část (patka) je dodatečně opatřena nátěrem. Profily mají stejnou výšku 38 mm. To usnadňuje montáž prvků osvětlení a dalších instalací integrovaných do podhledu. Systém se skládá z hlavních profilů, příčných profilů různé délky, nástěnných lišt, závěsů a dalšího příslušenství. Prvky nosné konstrukce lze spojovat různými způsoby a z hlediska formátu přizpůsobit širokému sortimentu podhledových kazet. Systém se montuje přímo do stropu nebo zavěšuje v libovolné výšce max. 450 mm 1200 mm mm A15/A24 E15 E15 Plná a stejná výška všech profilů 38 mm umožňuje jednoduchou montáž prvků osvětlení a dalších instalací, které souvisejí s podhledem. Příčné profily nosné konstrukce systému jsou ukončeny zámkem typu klik, který umožňuje snadnou a rychlou montáž (a také demontáž). Systém lze použít pro montáž podhledu s viditelnou (hrana A) nebo částečně viditelnou (hrana E) nosnou konstrukcí. 2

3 SOUČÁSTI SYSTÉMU A JEJICH SPOTŘEBA (KS/M 2 ) Hlavní profil a závěsy rozmístěné v osové vzdálenosti 1200 mm * 5** 6 Hlavní profil T Příčný profil T Příčný profil T Stěnová lišta jednoduchá 24/ Závěs nebo držák pro přímou montáž Upevňovací stěnový klip (H=23 mm) *** MODULOVÉ ROZMĚRY (MM) 600 x 600 0,28 1,39 1,39 1) 0,70 0, x 600 0,28-1,39 1) 0,70 0,70 1) Spotřeba materiálu je závislá nejen na výšce, ale v podstatné míře také na tvaru místnosti. *) Alternativní řešení pro všechny kazety s hranou A může představovat použití stupňové stěnové lišty 812 nebo V případě kazet s hranou E: 812 pro tloušťku 15 mm a pro 20 mm a větší. **) Zde lze alternativně použít zobrazený dvojitý závěs (nastavitelný), posuvný jednoduchý noniový držák nebo držák pro přímou montáž (s dodržením stejné osové vzdálenosti). ***) Klip představuje dodatečný prvek systému. Může být nahrazen jinými klipy, které zabraňují posunutí nebo nadzvednutí kazety. PROFILY 1. HLAVNÍ PROFIL T PŘÍČNÝ PROFIL T PŘÍČNÝ PROFIL T STĚNOVÉ LIŠTY 4*. STĚNOVÁ LIŠTA STUPŇOVÁ 812 (DÉL MM) 4*. STĚNOVÁ LIŠTA STUPŇOVÁ 1015 (DÉL MM) 4*. STĚNOVÁ LIŠTA JEDNODUCHÁ 24/ PŘÍSLUŠENSTVÍ 5**. DVOJITÝ ZÁVĚS 5**. JEDNODUCHÝ ZÁVĚS POSUVNÝ 5**. DRŽÁK PRO PŘÍMOU MONTÁŽ (H=50 MM, H=80 MM, H=100 MM) 6. UPEVŇOVACÍ STĚŇOVÝ KLIP (H=23 MM) 3

4 ROZMÍSTĚNÍ KONSTRUKČNÍCH PRVKŮ 1200 mm Bæreprofil Tværprofil Strop 1200 mm Hlavní profil Příčný profil Závěs nebo držák pro přímou montáž PŘÍKLADY ZPŮSOBŮ SPOJOVÁNÍ U STĚNY Níže jsou zobrazeny příklady způsobů spojování u stěny. Více informací naleznete na 1. Stěnová lišta jednoduchá kazeta s hranou E 2. Dekorační lišta stěnová lišta jednoduchá kazeta s hranou E A-A A-A 3. Stěnová lišta stupňová kazeta s hranou E 4. Stěnová lišta stupňová kazeta s hranou A A-A A-A 5. Spojení sádrokartonové desky s kazetovým podhledem s hranou E 6. Spojení sádrokartonové desky s kazetovým podhledem s hranou A 4

5 MKV MINIMÁLNÍ MONTÁŽNÍ VÝŠKA (KONSTRUKČNÍ) (MM) Tloušťka kazety (mm) Modulové rozměry (mm) x x x x 600 Minimální montážní výška - D (mm) D Minimální montážní výška (D) při použití držáků pro přímou montáž je 50 mm. PŘÍPUSTNÉ ZATÍŽENÍ KONSTRUKCE Přípustné zatížení konstrukce při rovnoměrném rozložení Modulové rozměry (mm) Přípustné zatížení konstrukce (kg/m 2 ) 600 x , x ,6 Přípustné zatížení konstrukce bylo stanoveno na základě maximálního povoleného průhybu jednotlivých profilů, který odpovídá 1/500 vzdálenosti jejich zavěšení/podepření, nebo maximálního povoleného celkového průhybu těchto profilů, který nepřekračuje 4 mm na ploše 1 m 2. Maximální nosnost konstrukce je uvedena pro rovnoměrně rozložené zatížení, včetně kazety. DODATEČNÉ PŘÍSLUŠENSTVÍ Noniový závěs umožňuje velmi přesné nastavení výšky. Vyztužená jednoduchá stěnová lišta 24/24 je vyrobena s dodatečnou vrstvou plechu. Je nejen esteticky zpracována, ale zajišťuje také zvýšenou tuhost, která je podstatná zejména u řešení na chodbách. Profily J lze použít mimo jiné k montáži volně zavěšených podhledových prvků připevněných přímo ke stropu. Nabízíme také různé velkosti profilů J v závislosti na sortimentu kazet a daném řešení. Detaily konstrukčních řešení v Knihovně CAD Tvorba specifikace řešení na n%c3%a1stroje+a+dokumentace/gener%c3%a1tor+specifikac%c3%ad Referenční objekty, v nichž byla použita 5

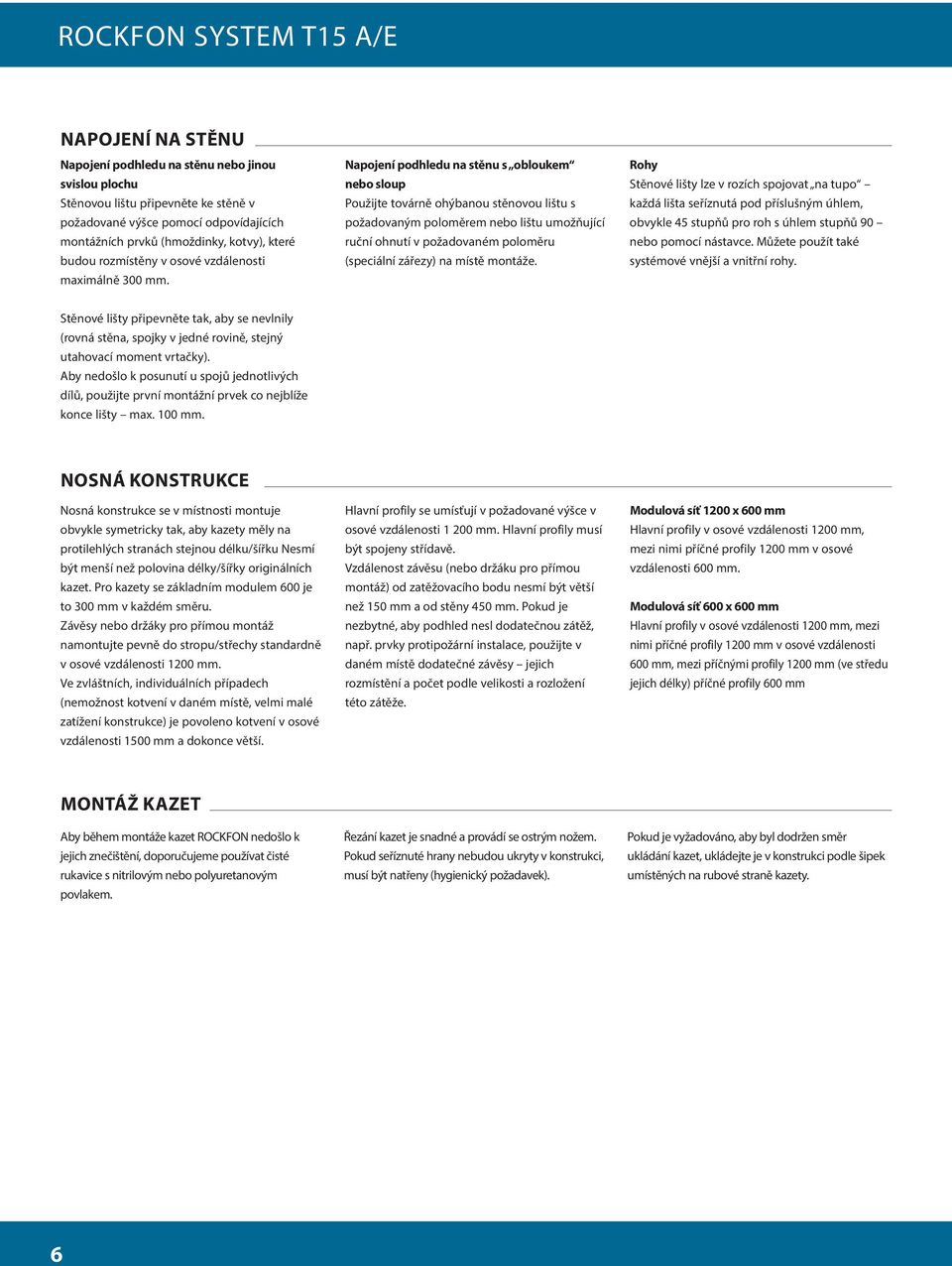

6 NAPOJENÍ NA STĚNU Napojení podhledu na stěnu nebo jinou svislou plochu Stěnovou lištu připevněte ke stěně v požadované výšce pomocí odpovídajících montážních prvků (hmoždinky, kotvy), které budou rozmístěny v osové vzdálenosti maximálně 300 mm. Napojení podhledu na stěnu s obloukem nebo sloup Použijte továrně ohýbanou stěnovou lištu s požadovaným poloměrem nebo lištu umožňující ruční ohnutí v požadovaném poloměru (speciální zářezy) na místě montáže. Rohy Stěnové lišty lze v rozích spojovat na tupo každá lišta seříznutá pod příslušným úhlem, obvykle 45 stupňů pro roh s úhlem stupňů 90 nebo pomocí nástavce. Můžete použít také systémové vnější a vnitřní rohy. Stěnové lišty připevněte tak, aby se nevlnily (rovná stěna, spojky v jedné rovině, stejný utahovací moment vrtačky). Aby nedošlo k posunutí u spojů jednotlivých dílů, použijte první montážní prvek co nejblíže konce lišty max. 100 mm. NOSNÁ KONSTRUKCE Nosná konstrukce se v místnosti montuje obvykle symetricky tak, aby kazety měly na protilehlých stranách stejnou délku/šířku Nesmí být menší než polovina délky/šířky originálních kazet. Pro kazety se základním modulem 600 je to 300 mm v každém směru. Závěsy nebo držáky pro přímou montáž namontujte pevně do stropu/střechy standardně v osové vzdálenosti 1200 mm. Ve zvláštních, individuálních případech (nemožnost kotvení v daném místě, velmi malé zatížení konstrukce) je povoleno kotvení v osové vzdálenosti 1500 mm a dokonce větší. Hlavní profily se umísťují v požadované výšce v osové vzdálenosti mm. Hlavní profily musí být spojeny střídavě. Vzdálenost závěsu (nebo držáku pro přímou montáž) od zatěžovacího bodu nesmí být větší než 150 mm a od stěny 450 mm. Pokud je nezbytné, aby podhled nesl dodatečnou zátěž, např. prvky protipožární instalace, použijte v daném místě dodatečné závěsy jejich rozmístění a počet podle velikosti a rozložení této zátěže. Modulová síť 1200 x 600 mm Hlavní profily v osové vzdálenosti 1200 mm, mezi nimi příčné profily 1200 mm v osové vzdálenosti 600 mm. Modulová síť 600 x 600 mm Hlavní profily v osové vzdálenosti 1200 mm, mezi nimi příčné profily 1200 mm v osové vzdálenosti 600 mm, mezi příčnými profily 1200 mm (ve středu jejich délky) příčné profily 600 mm MONTÁŽ KAZET Aby během montáže kazet ROCKFON nedošlo k jejich znečištění, doporučujeme používat čisté rukavice s nitrilovým nebo polyuretanovým povlakem. Řezání kazet je snadné a provádí se ostrým nožem. Pokud seříznuté hrany nebudou ukryty v konstrukci, musí být natřeny (hygienický požadavek). Pokud je vyžadováno, aby byl dodržen směr ukládání kazet, ukládejte je v konstrukci podle šipek umístěných na rubové straně kazety. 6

7 ODOLNOST PROTI KOROZI Standardní konstrukce T15 se vyznačuje vysokou, pro většinu řešení dostatečnou, životností splňuje požadavky třídy B ochrany proti korozi v souladu s normou pro zavěšené podhledy EN PŘÍSLUŠENSTVÍ Upevňovací klipy Používání upevňovacích klipů je doporučeno na toaletách, v předsíních, na schodištích a v dalších místnostech vystavených působení náhlého rozdílu tlaku mezi interiérem a prostorem nad podhledem. Kotvení podhledu do stropu Při výběru kotvicího prvku (hmoždinka, kotva) vždy vycházejte z hmotnosti podhledu a materiálu stropu. Montáž konstrukce Prezentovaný systém umožňuje snadnou montáž prvků instalace, která je integrována do pohledu, a to včetně svítidel. Prvky instalace mohou být namontovány přímo do kazety ROCKFON, pokud jejich hmotnost není vyšší než 0,25 kg. Vyšší hmotnost, která však nepřekračuje 3,0 kg, můžete přenést na konstrukci pomocí zvláštního příslušenství, např. destiček, profilů. Hmotnost vyšší než 3,0 kg přeneste přímo na strop. Je povoleno (ve zvláštních případech) přenést ji na konstrukci a použit v tomto místě dodatečné závěsy. 7
