Výrobky Aplikace Segmenty BROUŠENÍ NAKULATO. Broušení trubek a válcových obrobků

Transkript

1 Výrobky Aplikace Segmenty BROUŠENÍ NAKULATO Broušení trubek a válcových obrobků

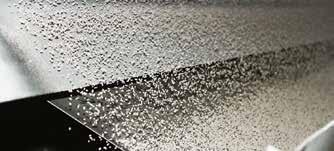

2 Samoostřící proces VSM NEW VSM CERAMICS Plus (CER Plus) VSM CERAMICS (CER) Pro velký úběr materiálu Brusiva VSM s keramickými a zirkon-korundovými zrny jsou našimi přeborníky v úběru. Nepřetržité samoostření zrn zajišťuje dlouho trvající vysoký brusný výkon. VSM CERAMICS Tyto výrobky vynikají chladným brusem, který zajišťuje delší životnost. Také výrazně snižuje riziko zbarvení povrchu. VSM ZIRCONIA ALUMINA (ZA) Nové brusivo VSM CERAMICS Plus lépe obrábí extrémně tvrdé povrchy. Způsob lámání brusného zrna byl optimalizován tak, že se podařilo dále zvýšit brusný výkon. VSM COMPACTGRAIN (COM) VSM NON-WOVEN t = 0 Doba broušení Pro perfektní povrch VSM COMPACTGRAIN je název granulátového materiálu, jehož každá granule obsahuje mnoho brusných zrn. Rovnoměrný úběr a stálá hrubost povrchu při dlouhé životnosti to jsou vlastnosti řady VSM COMPACTGRAIN. Brusné rouno VSM NON-WOVEN se dokonale přizpůsobí tvaru obrobku. Tak lze docílit vysoké a reprodukovatelné kvality povrchu. Přídavné aktivní brusné vrstvy VSM VSM TOP SIZE VSM STEARATE K suchému obrábění korozivzdorných a žáruvzdorných ocelí a neželezných kovů doporučujeme použít brusiva VSM TOP SIZE. Přídavná aktivní brusná vrstva zvyšuje řezný výkon a zároveň snižuje teplotu broušené plochy. Tím se výrazně prodlužuje životnost brusiva. Vrstva VSM STEARATE optimalizuje řezný výkon u měkkých materiálů (tvárných slitin / neželezných kovů), protože zamezuje ulpívání materiálu na brusných zrnech.

3 Broušení trubek a tyčí Broušení podélných švů svařovaných trubek Broušení trubek a tyčí nakulato bezhroté Broušen ručními Při velkém ø Při malém ø Dop Řada V XK885Y CER Plus XK880Y CER Plus XK880Y CER Plus XK8 XK850X CER 36 80, 120 XK8 KK815Y ZA ZK713X ZA/AO ZK744X ZA XK8 ZK713X ZA/AO XK786X COM (CER) 60, 80, 120 XK789X COM (CER) 60, 80 XK8 XK789X COM (CER) 60, 80 KK718X COM (AO) KK712X COM (SIC) ZK7 KK718X COM (AO) KK712X COM (AO) KK7 CK772T COM (SIC) CK772T COM (SIC) CK917C CORK (SIC) 800 KV707X Rouno (AO) hrubé jemné KV707X Rouno (SIC) velmi jemné CK918X COM (SIC) CK917C CORK (SIC) 800 KV707X Rouno (AO) hrubé jemné KV707X Rouno (SIC) velmi jemné CK7 KK7 CK7 KV7 KV7 Legenda DA CER Plus CER ZA VSM DIAMOND VSM CERAMICS Plus VSM CERAMICS VSM ZIRCONIA ALUMINA COM (CER) COM (AO) COM (SIC) AO VSM COMPACTGRAIN CERAMICS VSM COMPACTGRAIN ALUMINIUM OXIDE VSM COMPACTGRAIN SILICON CARBIDE VSM ALUMINIUM OXIDE SIC VSM SILICON CARBIDE Rouno (AO) VSM NON-WOVEN ALUMINIUM OXIDE Rouno (SIC) VSM NON-WOVEN SILICON CARBIDE CORK (SIC) VSM CORK SILICON CARBIDE

4 Broušení drátů í trubek a tyčí nakulato stroji Odstraňování okují z drátů oručené výrobky SM Druh zrna Zrnitost 85T CER Plus 36, 40, 60, 80, X CER X CER 36 80, F CER/AO X ZA J COM (AO) T COM (SIC) T AO X SIC X Rouno (AO) hrubé jemné 07X Rouno (SIC) velmi jemné XK885Y CER Plus XK870X CER KK815Y ZA KK715X ZA ZK713X ZA/AO KK718X COM (AO) KK834X COM (AO)

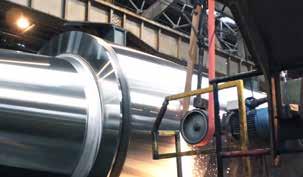

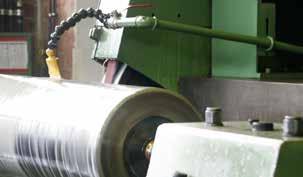

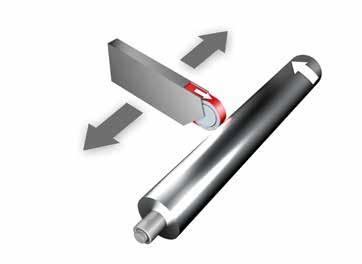

5 Broušení válcových obrobků Broušení pístnic a válců nakulato, např. mezi hroty Průběžné broušení válců nakulato DA930X DA 46, 64, 91, 126, 251, 357 (µm) DA930X DA 46, 64, 91, 126, 251,357 (µm) XK885Y CER Plus XK885Y CER Plus XK850X CER 36 80, 120 ZK713X ZA XK786X COM (CER) 60, 80, 120 ZK744X ZA KK718X COM (AO) XK789X COM (CER) 60, 80 KK712X COM (AO) CK918X COM (SIC) CK772T COM (SIC) KK711Y AO KK711Y AO KV707X Rouno (AO) hrubé jemné KV707X Rouno (SIC) velmi jemné KV707X Rouno (AO) hrubé jemné KV707X Rouno (SIC) velmi jemné Stav: 04/2017

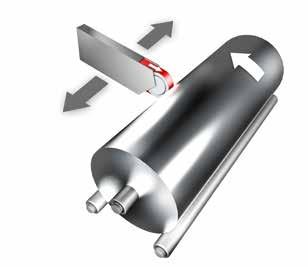

6 Parametry broušení Drsnost obrobku R max R max t w Teplota obrobku t W Rychlost řezání Čím vyšší je rychlost řezání, tím menší je hloubka drsnosti a tím větší je teplota obrobku na broušené ploše. Rychlost řezání v f Drsnost obrobku R max t w R max Teplota obrobku t W Drsnost obrobku R max t w R max Teplota obrobku t W Rychlost posuvu v f Přítlak Rychlost posuvu Čím vyšší je rychlost posuvu, tím větší je drsnost a tím menší je teplota obrobku na broušené ploše. Přítlak Čím větší je přítlak, tím hlouběji zabírají brusná zrna do materiálu a tím větší je teplota obrobku. Hloubka drsnosti obrobku zůstává téměř stejná. F p v c F p = síla přítlaku v c = rychlost řezání h = tloušťka třísky h Drsnost obrobku R max t w R max Teplota obrobku t W Typ (povrchová úprava) povrchu kov, guma, plast Tvrdost Shore A ozubení tvar, poměr zubů a mezer Kovové těleso Tvrdost kontaktního kotouče Tvrdost kontaktního kotouče Čím tvrdší je kontaktní kotouč, tím větší je hloubka drsnosti a tím menší je teplota obrobku na broušené ploše.

7 VSM váš specialista pro broušení nakulato Využijte předností výkonných brusiv VSM: > > Velký úběr za jednotku času > > Dlouhá životnost a adekvátně nízké náklady na výměnu nástrojů > > Rovnoměrný a reprodukovatelný výsledný povrch > > Definovaný výbrus, hloubka drsnosti a hodnota lesku > > Výrobky VSM TOP SIZE mají tyto přednosti: > Vyšší řezný výkon > Nižší teplota broušené plochy, což zamezuje změnám struktury > > Přídavná aktivní brusná vrstva VSM STEARATE zabraňuje ulpívání třísek Vaše aplikace Trubky Válce Architektura Pístnice Nábytek Nádrže a zásobníky Na VSM se můžete spolehnout: > > Výkonné výrobky: Made in Germany > > Aplikační poradenství přímo u vás > > Spolehlivé dodávky > > Analýza problémů a přípravné zkoušky v technickém centru VSM > > Know-how získané spoluprací s více než 60 výrobci strojů z celého světa > > Celosvětová distribuční síť tvořená dceřinými společnostmi a partnery ve více než 70 státech
