Použití přesně dělený polotovar je nutností pro další potřebné výrobní operace
|
|
- Adam Novotný
- před 6 lety
- Počet zobrazení:
Transkript
1 Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; s platností do r v návaznosti na platnost norem. Zákaz šíření a modifikace těchto materiálů. Děkuji Ing. D. Kavková DĚLENÍ MATERIÁLU
2 Použití obvykle první operace pracovního postupu první krok ve výrobních procesech orientovaných na kvalitu přesně dělený polotovar je nutností pro další potřebné výrobní operace Pásová pila Dělení plamenem

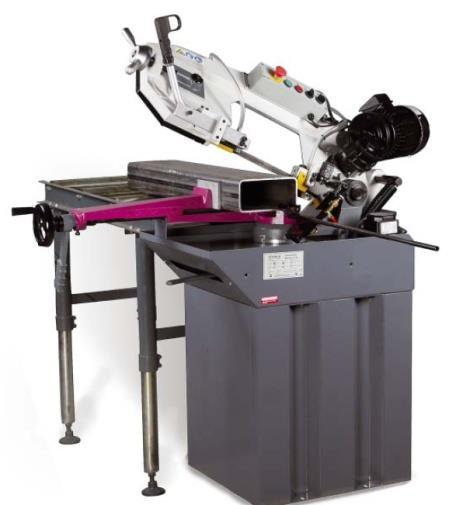

3 Rozdělení dělení materiálu řezání pily rámové, kotoučové, pásové frikční pily střihání nůžky střihadla kyslíko - acetylénový plamen, elektroda elektroda elektroerozivní plazma vodní paprsek laser
4 Řezání pilou použití - dělení tyčového materiálu princip - úběr materiálu prováděn břity nástroje, odebraný materiál odchází ve tvaru třísek stroje - pily rámové, kotoučové, pásové nástroje - pilové listy, kotouče, pásy

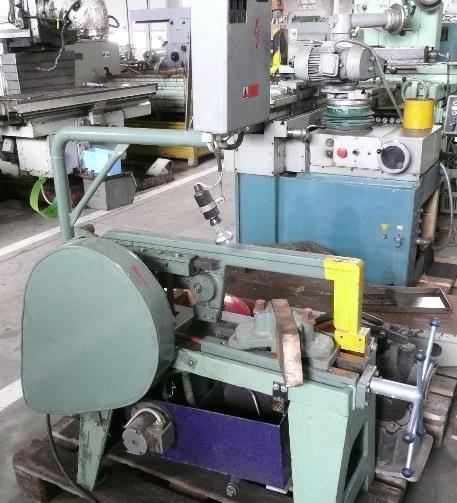

5 Pila rámová nástroj - pilový list upnut v rámu pily přímočarý vratný pohyb velikost pily - max. rozměr obrobku zdvih - (140 až 300) mm dvojzdvih ramene za min. - (60 až 100) posuv - určen hmotností ramene
6 Pila rámová zpětný zdvih rámu - nadzvednutí vačkou či hydraulicky (pilový list se neotírá o materiál obrobku) délka zdvihu a řezná síla dle - délky řezu - druhu materiálu
7 Nástroj - pilové listy ocelové pásy se zuby na jedné straně materiál - rychlořezná ocel rozměry - délka (25 až 50) mm - tloušťka (1,25 až 2,5)mm - rozteč zubů (1,8 až 6,3)mm hrubá - měkké mat., Al, plasty, velké průřezy jemná - tvrdé mat., tenké dráty, plechy zuby rozvedeny - tělo listu nedře o stěny řezaného materiálu

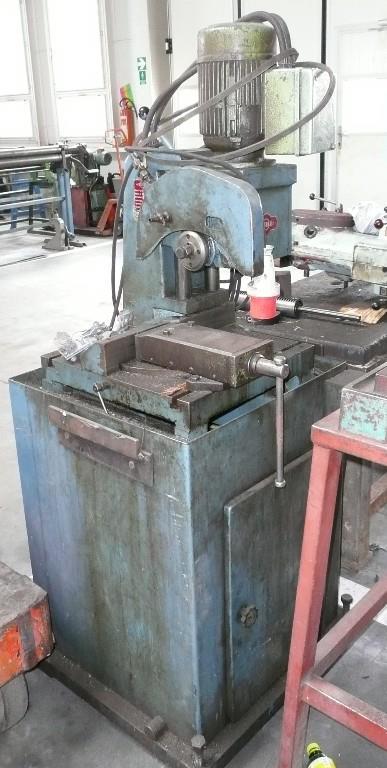

8 Pila kotoučová použití - ocel, lehké kovy - plné materiály a profily nástroj - pilový kotouč upnut na vřeteni velikost pily - min. a max. průměr kotouče, který lze na stroji upnout

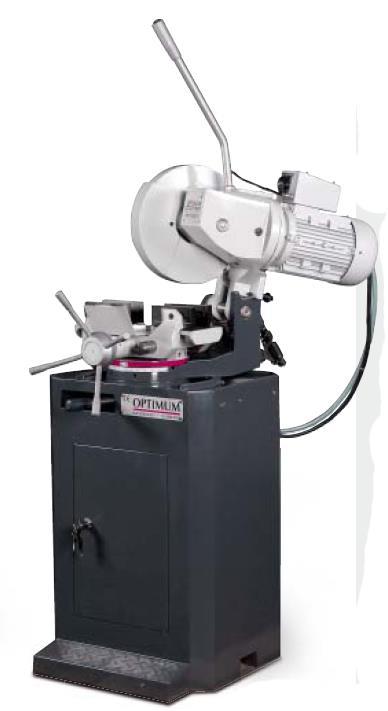

9 Pila kotoučová ruční automatické zapnutí chlazení při řezání svěrák se středovým upínáním a samostatně polohovatelnými čelistmi
10 Stolová pila

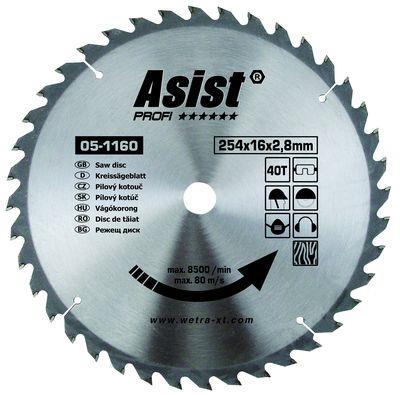

11 Nástroj - pilové kotouče kotouče ocelové se zuby po obvodě celistvé - ø (20 až 400) mm - tloušťka (0,2 až 6) mm - nástrojová či RO ocel segmentové - ø(250 až 1870)mm - tloušťka (3,5 až 15) mm - ocelové těleso se segmenty z RO
12 Pilové kotouče připájené břity ze slinutých karbidů - ø (280 až 1650) mm - tloušťka (4 až 11,5) mm
13 Pásové pily - video
14 Pásové pily
15 Pásové pily - druhy svislé - tvarové vyřezávání součástí z plechů vodorovné - pevné či sklopné rameno - dělení materiálu nekonečný pilový pás napnut přes hnaný a hnací kotouč
16 Nástroje - pilové pásy dlouhé ocelové pásy opatřené po jedné straně zuby - šířka pásu (4 až 32) mm - tloušťka (0,65 až 1,1) mm - délka (25 až 100) m - materál v provedení bimetal (tělo konstrukční ocel a zuby nástrojová ocel) pilové listy, kotouče i pásy ostřeny na speciálních ostřičkách zub po zubu
17 Dělení frikčními pilovými kotouči použití - válcové a tažené profily menších průřezů princip - zahřátí na vysokou teplotu v místě záběru nástroje s děleným materiálem - vrstva měkne a snadno se odřezává stroj - frikční pila nástroj - frikční pilové kotouče
18 Frikční kotouč pilový kotouč s nízkými zuby (příp. vroubky) po obvodě ø (400 až 900) mm - tloušťka (3 až 8) mm materiál chrom vanadiová ocel DIN optimální poměr houževnatosti a tvrdosti při vysokých obvodových rychlostech
19 Dělení materiálu rozbrušováním použití - materiály menších průřezů, vyšší tvrdosti - tenkostěnné trubky - velmi tvrdé materiály
20 Rozbrušovací pily řezná rychlost (40 až 80) m.s -1

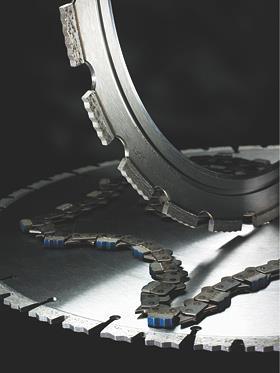

21 Nástroje - kotouče a řetězy vlastnosti kotouče - výběr podle použití řezaného materiálu a použitého stroje brousící materiál - SiC, Al 2 O 3 - diamantové kotouče (např. slinuté karbidy)

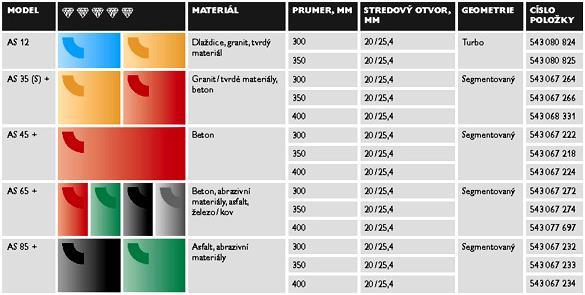

22 Použití diamantových kotoučů
23 Dělení materiálu střiháním použití - plechy, pásy, profily princip - dělení materiálu působením dvou břitů pohybujících se proti sobě - nevznikají třísky stroje - ruční pákové nůžky, tabulové nůžky - lisy nástroje - nože, lisovací nástroje

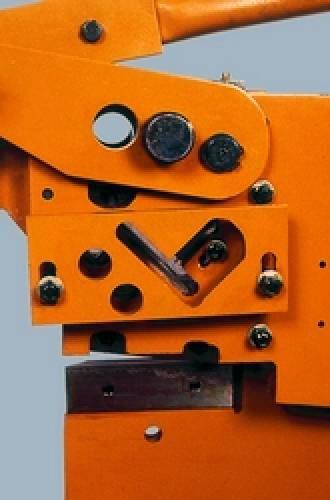

24 Pákové nůžky ruční nůžky s hřebenovým převodem

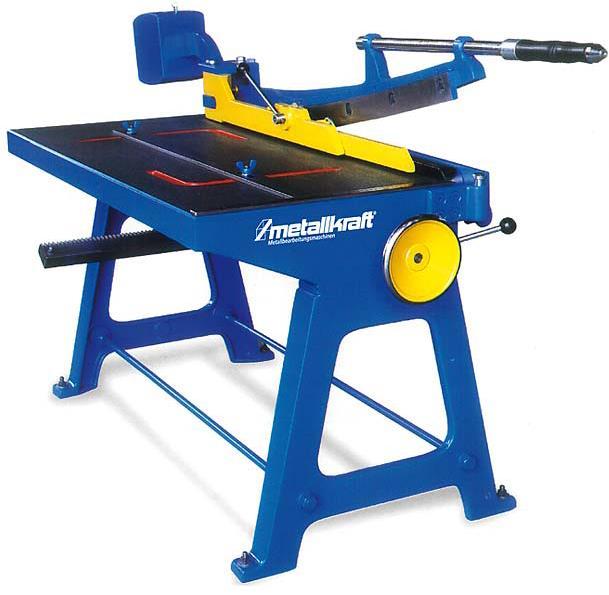

25 Tabulové nůžky
26 Tvarové stříhání - střihadla

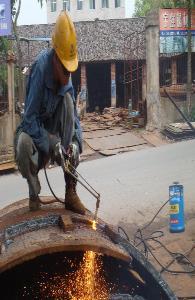

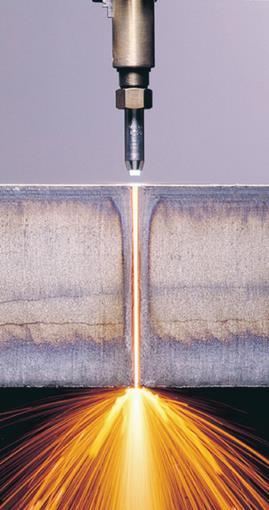

27 Řezání kyslíko - acetylénovým plamenem použití - ocelové konstrukce, řezání dle šablon, šrotovny, vypalování otvorů v trubkách - materiály zahřáté na zápalnou teplotu ( 900 C) musí hořet v kyslíkovém proudu princip - ohřev v místě řezu na zápalnou teplotu, postupné spalování a odtavování za vydatného přívodu kyslíku, vzniklá struska vytéká na spodní straně řezu
28 Řezání kyslíko - acetylénovým plamenem
29 Dělení elektroerozivní (elektrojiskrové) princip - materiál i nástroj ponořeny v dielektriku, zapojeny do obvodu stejnosměrného proudu - v místě max. přiblížení nástroje a materiálu vznik elektrického výboje - při dopadu proudu elektronů zabržděním vzniká teplo, kov se taví a část se odpaří - úběr materiálu tepelným a tlakovým účinkem elektrického výboje
30 Vyřezávaní tvaru drátem
31 Dělení plazmou plazma - ionizovaný plyn, jehož ionizace bylo dosaženo vysokou teplotou, jež vznikne rozpadem molekul plynu při průchodu elektrickým obloukem
32 Dělení plazmou vysoká teplota paprsku plazmy až C způsobuje odtavení a odpařování materiálu plazmová pistole - zdroj paprsku plazmy plazma - elektricky vodivá - lze ji orientovat v magnetickém poli
33 Dělení vodním paprskem princip - použití paprsku vody (vody s rozptýleným brusivem) - kinetická energie média se mění na mechanickou práci - tlak (200 až 600) MPa - průměr paprsku (0,5 až 2) mm - rychlost na výstupu z trysky (600 až 1200) m.s -1
34 Dělení vodním paprskem
35 Dělení laserem princip - energie paprsků fotonů soustředěna na velmi malou plochu materiálu - v místě dopadu se kinetická energie mění v tepelnou - materiál se taví a odpařuje

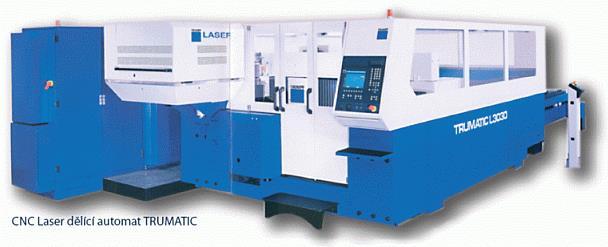

36 Dělení laserem ukázky výrobků
