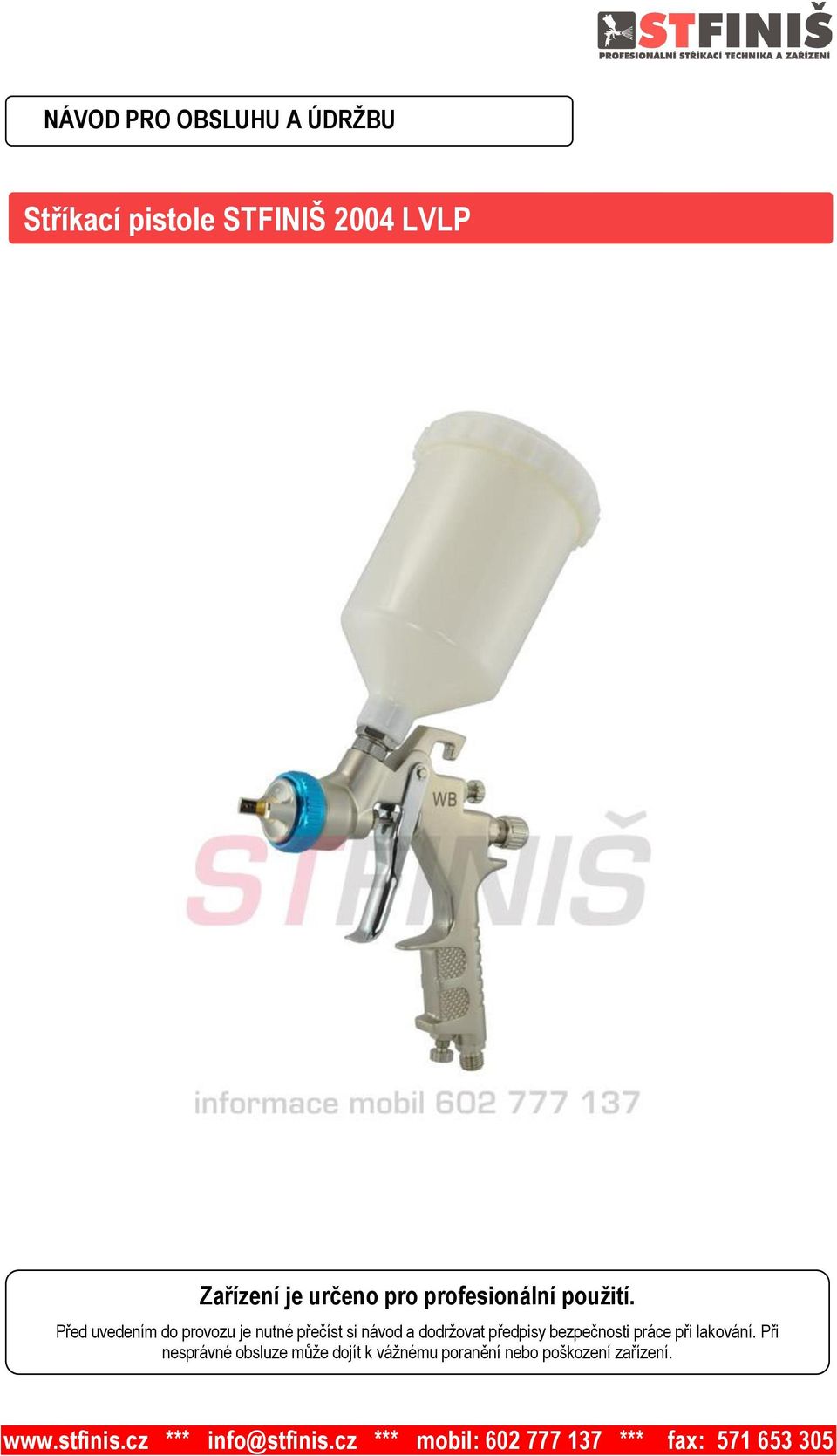

1 NÁVOD PRO OBSLUHU A ÚDRŢBU Stříkací pistole STFINIŠ 2004 LVLP Zařízení je určeno pro profesionální pouţití. Před uvedením do provozu je nutné přečíst si návod a dodržovat předpisy bezpečnosti práce při lakování. Při nesprávné obsluze může dojít k vážnému poranění nebo poškození zařízení. *** info@stfinis.cz *** mobil: *** fax:

2 Děkujeme mnohokrát za Vaši důvěru ke značce STFINIŠ. Tímto nákupem jste se rozhodli pro kvalitní výrobek. Pokud máte přesto podněty, týkající se zlepšování nebo snad máte nějaký problém, potěší nás, že o Vás uslyšíme. Obraťte se prosím na našeho obchodního zástupce nebo servisního technika. S přátelskými pozdravy Jan Stodůlka - STFINIŠ sídlo firmy: STFINIŠ, s.r.o. Kulturní 1776 Roţnov pod Radhoštěm kontakt: tel: fax: info@stfinis.cz Obsah: Použití manuálu Informativní sdělení Záruka 1. Popis zařízení 2. Technické parametry 3. Bezpečnost při práce a upozornění 4. Uvedení do provozu 5. Použití 6. Provozní postupy a údržby zařízení 7. Příslušenství k pistoli 8. Způsob likvidace 9. Řešení problémů 10. Schematické nákresy a seznam náhradních dílů

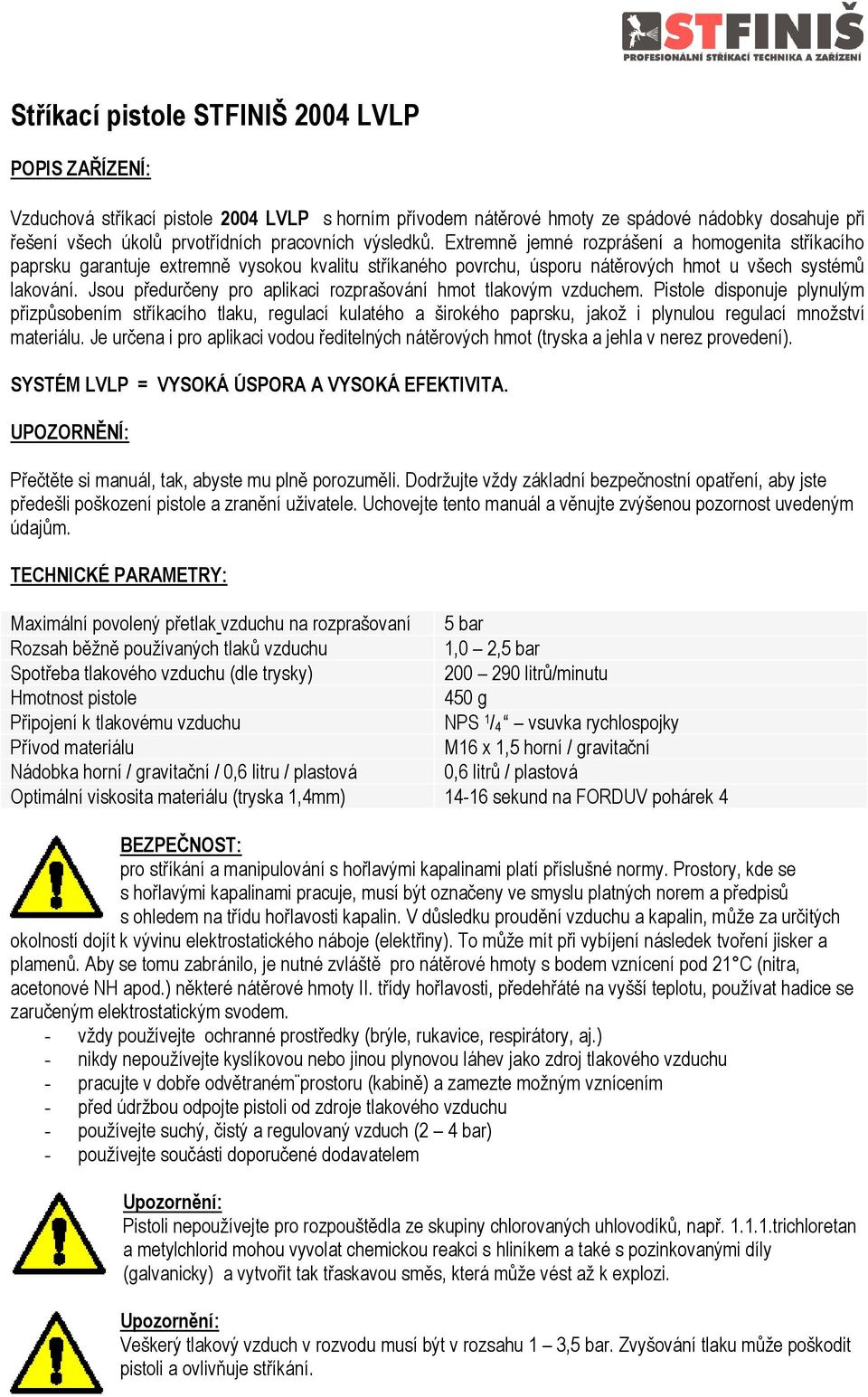

3 Stříkací pistole STFINIŠ 2004 LVLP POPIS ZAŘÍZENÍ: Vzduchová stříkací pistole 2004 LVLP s horním přívodem nátěrové hmoty ze spádové nádobky dosahuje při řešení všech úkolů prvotřídních pracovních výsledků. Extremně jemné rozprášení a homogenita stříkacího paprsku garantuje extremně vysokou kvalitu stříkaného povrchu, úsporu nátěrových hmot u všech systémů lakování. Jsou předurčeny pro aplikaci rozprašování hmot tlakovým vzduchem. Pistole disponuje plynulým přizpůsobením stříkacího tlaku, regulací kulatého a širokého paprsku, jakož i plynulou regulací množství materiálu. Je určena i pro aplikaci vodou ředitelných nátěrových hmot (tryska a jehla v nerez provedení). SYSTÉM LVLP = VYSOKÁ ÚSPORA A VYSOKÁ EFEKTIVITA. UPOZORNĚNÍ: Přečtěte si manuál, tak, abyste mu plně porozuměli. Dodržujte vždy základní bezpečnostní opatření, aby jste předešli poškození pistole a zranění uživatele. Uchovejte tento manuál a věnujte zvýšenou pozornost uvedeným údajům. TECHNICKÉ PARAMETRY: Maximální povolený přetlak vzduchu na rozprašovaní 5 bar Rozsah běžně používaných tlaků vzduchu 1,0 2,5 bar Spotřeba tlakového vzduchu (dle trysky) litrů/minutu Hmotnost pistole 450 g Připojení k tlakovému vzduchu NPS 1 / 4 vsuvka rychlospojky Přívod materiálu M16 x 1,5 horní / gravitační Nádobka horní / gravitační / 0,6 litru / plastová 0,6 litrů / plastová Optimální viskosita materiálu (tryska 1,4mm) sekund na FORDUV pohárek 4 BEZPEČNOST: pro stříkání a manipulování s hořlavými kapalinami platí příslušné normy. Prostory, kde se s hořlavými kapalinami pracuje, musí být označeny ve smyslu platných norem a předpisů s ohledem na třídu hořlavosti kapalin. V důsledku proudění vzduchu a kapalin, může za určitých okolností dojít k vývinu elektrostatického náboje (elektřiny). To může mít při vybíjení následek tvoření jisker a plamenů. Aby se tomu zabránilo, je nutné zvláště pro nátěrové hmoty s bodem vznícení pod 21 C (nitra, acetonové NH apod.) některé nátěrové hmoty II. třídy hořlavosti, předehřáté na vyšší teplotu, používat hadice se zaručeným elektrostatickým svodem. - vždy používejte ochranné prostředky (brýle, rukavice, respirátory, aj.) - nikdy nepoužívejte kyslíkovou nebo jinou plynovou láhev jako zdroj tlakového vzduchu - pracujte v dobře odvětraném prostoru (kabině) a zamezte možným vznícením - před údržbou odpojte pistoli od zdroje tlakového vzduchu - používejte suchý, čistý a regulovaný vzduch (2 4 bar) - používejte součásti doporučené dodavatelem Upozornění: Pistoli nepoužívejte pro rozpouštědla ze skupiny chlorovaných uhlovodíků, např trichloretan a metylchlorid mohou vyvolat chemickou reakci s hliníkem a také s pozinkovanými díly (galvanicky) a vytvořit tak třaskavou směs, která může vést až k explozi. Upozornění: Veškerý tlakový vzduch v rozvodu musí být v rozsahu 1 3,5 bar. Zvyšování tlaku může poškodit pistoli a ovlivňuje stříkání.

4 INSTRUKCE K POUŢITÍ A ÚDRŢBĚ: Před uvedením do provozu je nutno nasadit filtr a následovně našroubovat nádobku a dotáhnout univerzálním klíčem Před každým uvedením do provozu, zvláště po opravách, se musí překontrolovat dotažení šroubů, matic a trysky Před každou opravou pistole je nutno odpojit pistoli od přívodu vzduchu Pistole byla ošetřena při montáži prostředkem proti korozi, a proto musí být před upotřebením propláchnuta Regulace šíře paprsku - se provede regulátorem v zadní části pistole (vrchní) Regulace mnoţství materiálu zdvih jehly a tím množství vytékajícího materiálu může být plynule redukováno otáčením regulátoru v zadní části pistole Regulace mnoţství vzduchu díky plynule nastavitelnému regulátoru v pažbě pistole může být množství vzduchu přizpůsobeno stříkajícímu předmětu Pracovní postup hlavní požadavek pro dokonalý nástřik předmětu je správné postavení a seřízení pistole. Pistole musí být držena kolmo ke stříkanému předmětu a pohyb pistole musí být rovnoměrný. U větší šíře paprsku je optimální postup od stříkaného předmětu 18 25cm nebo i více. U čistého kruhového paprsku je možný odstup 30-40cm nebo i více. Tlak materiálu se nastavuje v závislosti na požadované rychlosti práce, jemnosti rozprachu, síle vrstvy, stříkané viskozitě a velikosti trysky. Výměna trysky při změně velikosti trysky musí být vyměněna vždy kompletní a trysková soustava (tryska, jehla). Tryska se vždy montuje před nasazením jehly. Výměna ucpávky jehly při výměně ucpávky jehly, musí být jehla vymontována. Jehlu překontrolovat, zda není poškozena. pokud je povrchově poškozena, je nutno vyměnit celou tryskovou soustavu. NIKDY SE NEPOKOUŠEJTE DEMONTOVAT ROZVÁDĚCÍ VLOŢKU, JE NAPEVNO SPOJENA S TĚLEM PISTOLE. POKUD PORUŠÍTE ROZVÁDĚCÍ SLOŢKU, JE STŘÍKACÍ PISTOLE NEOPRAVITELNÁ.!!! PISTOLE SE NESMÍ VKLÁDAT DO ŘEDIDEL!! ZPŮSOB LIKVIDACE: obal: krabice tříděný sběr papíru, PE sáček a výstelka tříděný sběr PE výrobek: kovové díly tříděný sběr šrotu, plasty tříděný sběr plastů PŘÍSLUŠENSTVÍ DODÁVANÉ S VÝROBKEM: kartáč, speciální klíč, nádobka 0,6 litru, materiálový filtr, RK servisní sada

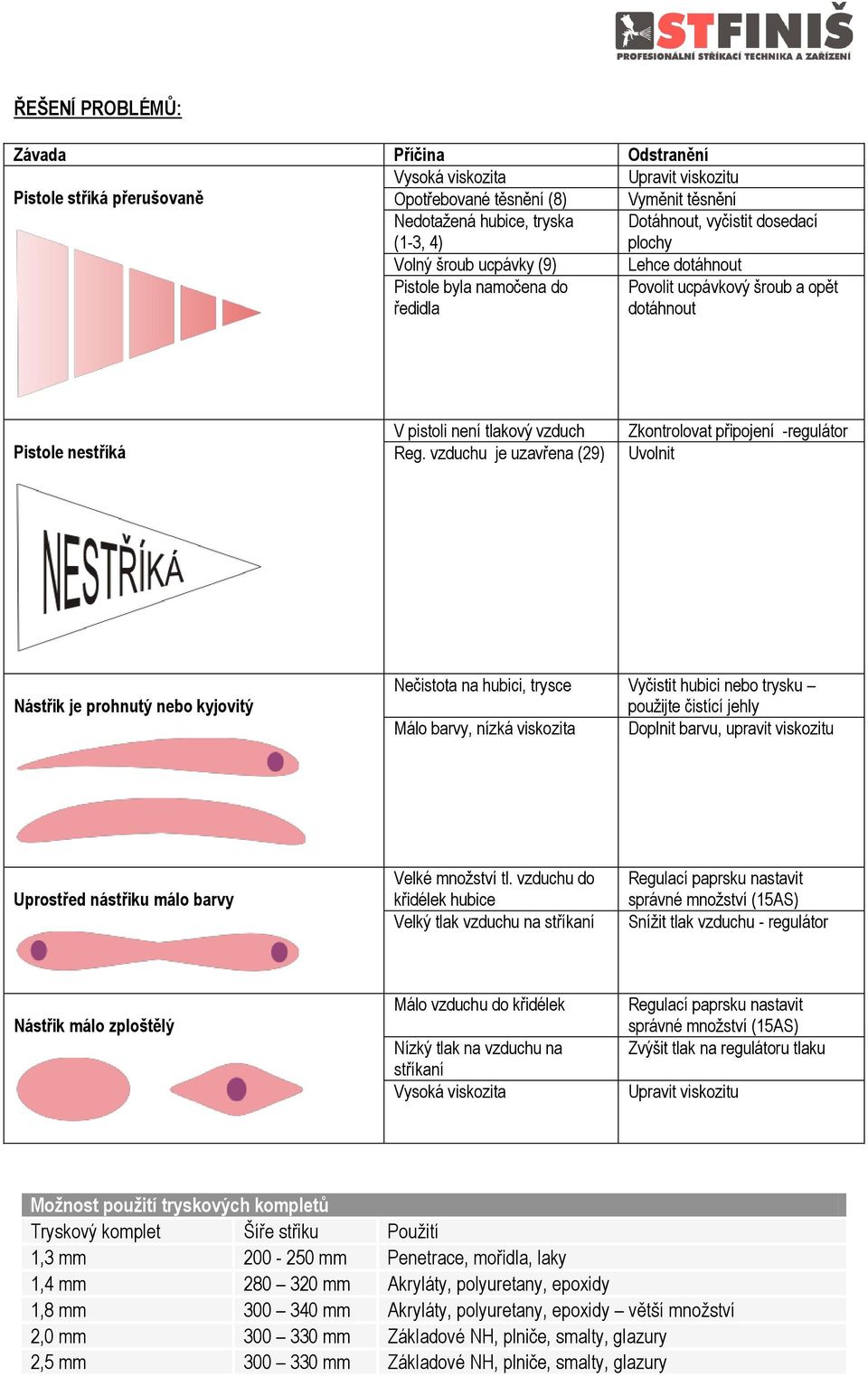

5 ŘEŠENÍ PROBLÉMŮ: Závada Příčina Odstranění Vysoká viskozita Upravit viskozitu Pistole stříká přerušovaně Opotřebované těsnění (8) Vyměnit těsnění Nedotažená hubice, tryska (1-3, 4) Dotáhnout, vyčistit dosedací plochy Volný šroub ucpávky (9) Lehce dotáhnout Pistole byla namočena do ředidla Povolit ucpávkový šroub a opět dotáhnout Pistole nestříká V pistoli není tlakový vzduch Reg. vzduchu je uzavřena (29) Zkontrolovat připojení -regulátor Uvolnit Nástřik je prohnutý nebo kyjovitý Nečistota na hubici, trysce Vyčistit hubici nebo trysku použijte čistící jehly Málo barvy, nízká viskozita Doplnit barvu, upravit viskozitu Uprostřed nástřiku málo barvy Velké množství tl. vzduchu do křidélek hubice Velký tlak vzduchu na stříkaní Regulací paprsku nastavit správné množství (15AS) Snížit tlak vzduchu - regulátor Nástřik málo zploštělý Málo vzduchu do křidélek Nízký tlak na vzduchu na stříkaní Vysoká viskozita Regulací paprsku nastavit správné množství (15AS) Zvýšit tlak na regulátoru tlaku Upravit viskozitu Moţnost pouţití tryskových kompletů Tryskový komplet Šíře střiku Použití 1,3 mm mm Penetrace, mořidla, laky 1,4 mm mm Akryláty, polyuretany, epoxidy 1,8 mm mm Akryláty, polyuretany, epoxidy větší množství 2,0 mm mm Základové NH, plniče, smalty, glazury 2,5 mm mm Základové NH, plniče, smalty, glazury

6 ROZPIS NÁHRADNÍCH DÍLŮ STFINIŠ 2004 LVLP Rozpis náhradních dílů pistole 2004 LVLP Pozice Název Obj.číslo Pozice Název Obj.číslo 1,2,3, Tryskový komplet 1,3 S204-L13 16 Pouzdro ventilu S ,5,26 Tryskový komplet 1,4 S204-L14 21 Těleso ventilu S Tryskový komplet 1,8 S204-L18 23 Kuželka S * Tryskový komplet 2,0 S204-L20 24 Pružina kuželky S * Tryskový komplet 2,5 S204-L25 25 Vedení jehly S Vložka rozváděcí AL S Pružina jehly kompl. S * 7 Tělo pistole S Šroub dorazu S Ucpávka jehly - teflon S Reg. vstupního vzduchu S Šroub ucpávky S * 30 Šroubení vzduch NPS ¼ S Šroubení materiál M16x1,5 S Páčka pistole S Těsnění nádobky S Čep páčky kompl. S Filtr nádobky S Nádobka horní kompl. S Sada repasní - kit S204-SRK 15 Reg. šíře paprsku S * Je součástí repasní sady

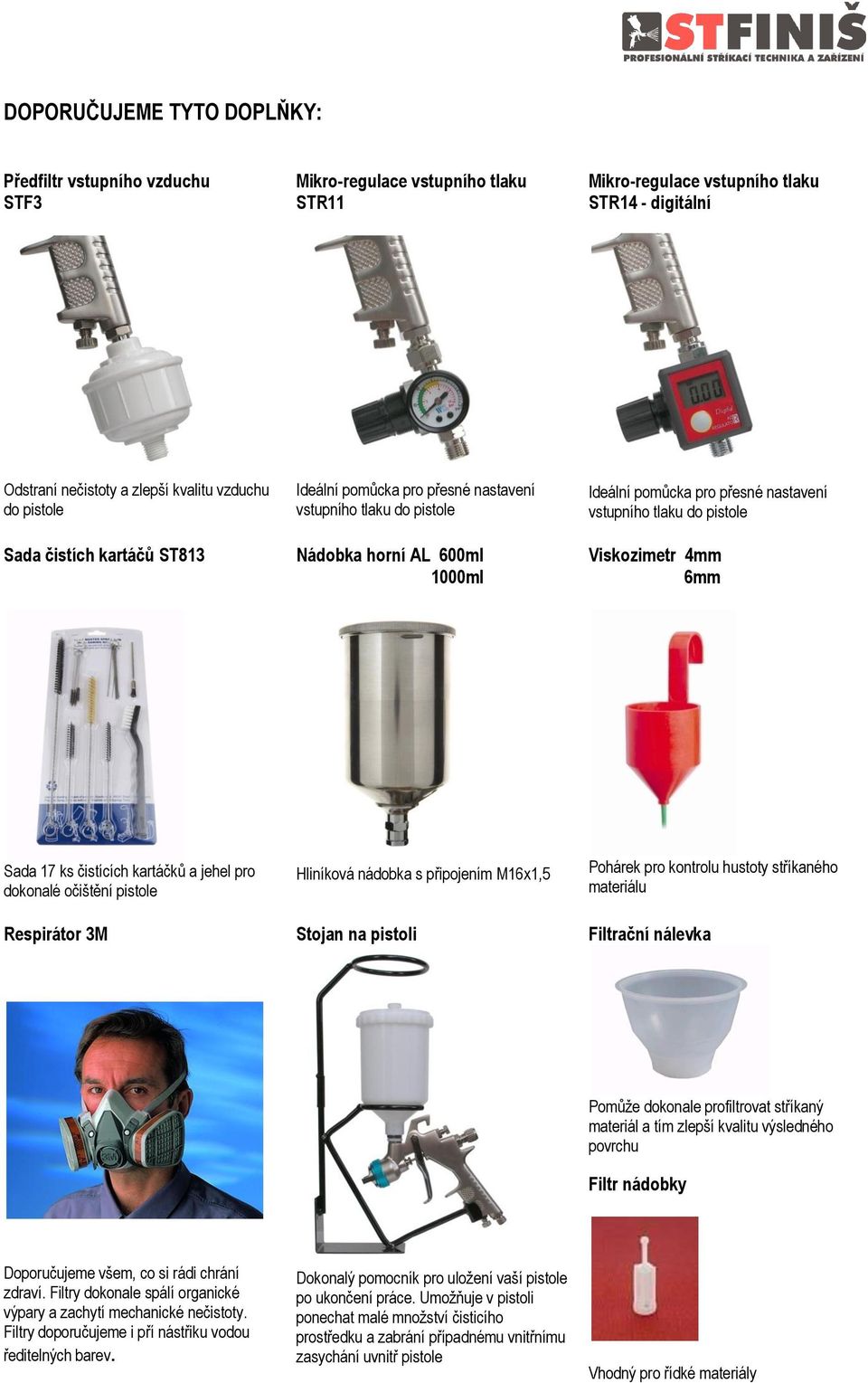

7 DOPORUČUJEME TYTO DOPLŇKY: Předfiltr vstupního vzduchu STF3 Mikro-regulace vstupního tlaku STR11 Mikro-regulace vstupního tlaku STR14 - digitální Odstraní nečistoty a zlepší kvalitu vzduchu do pistole Sada čistích kartáčů ST813 Ideální pomůcka pro přesné nastavení vstupního tlaku do pistole Nádobka horní AL 600ml 1000ml Ideální pomůcka pro přesné nastavení vstupního tlaku do pistole Viskozimetr 4mm 6mm Sada 17 ks čistících kartáčků a jehel pro dokonalé očištění pistole Respirátor 3M Hliníková nádobka s připojením M16x1,5 Stojan na pistoli Pohárek pro kontrolu hustoty stříkaného materiálu Filtrační nálevka Pomůže dokonale profiltrovat stříkaný materiál a tím zlepší kvalitu výsledného povrchu Filtr nádobky Doporučujeme všem, co si rádi chrání zdraví. Filtry dokonale spálí organické výpary a zachytí mechanické nečistoty. Filtry doporučujeme i pří nástřiku vodou ředitelných barev. Dokonalý pomocník pro uložení vaší pistole po ukončení práce. Umožňuje v pistoli ponechat malé množství čisticího prostředku a zabrání případnému vnitřnímu zasychání uvnitř pistole Vhodný pro řídké materiály
