1 Katalog švýcarských pilníků BAITER

2 O našich firmách MEPAC CZ s.r.o. a MEPAC SK s.r.o.: Naše firmy se zabývají oblastí přesného opracování povrchu, kde v sekci prodeje přístrojů a nástrojů zastupujeme v současné době 17 zahraničních firem na Českém a Slovenském trhu, kromě toho dodáváme také do Francie, Polska, Maďarska a Rumunska. U firem, které zastupujeme, působíme jako přímí dovozci, včetně poradenství pro naše zákazníky a pro přístroje zajišťujeme také záruční a pozáruční servis. Prodejní sortiment pokrývá zejména oblast Výroba nástrojů a forem a zahrnuje: - diamantové a CBN pilníky jehlové i tvarové, včetně speciálních, velmi tenkých pilníků tl. 0,4mm - diamantové i CBN tělíska s galvanickou vazbou od průměru 0,4 mm na stopce od pr.2,35mm - CBN (bórnitridové) kotoučky v keramické vazbě pro přesné vybrušování - TK rotační frézy na stopce 3, 6, nebo 8 mm - TK frézy pro strojní obrábění (od průměrů 0,1 na materiály s tvrdostí až 60 HRc, grafit, měď, ) - HSM frézy holandské firmy VAN HOORN - Al 2 O 3 a SiC brusné tělíska na stopce pr.3 i 6 mm - Al 2 O 3 a SiC brusné kotoučky a kotouče pro vnitřní i obvodové broušení - speciální brusné kotoučky a kotouče s tzv modrým korundem - diamantové kotouče od standardních tvarů (1A1, ) po speciální tvary - diamantové orovnávače hrotové i prašné - diamantové pasty ruské, české, anglické, japonské, včetně ředidla pro diamantové pasty - vídeňské vápno, tušírovací barva - lapovací a leštící tělíska a filcové kotoučky pro diamantové pasty - brusná lamelová tělíska na stopce, kotouče a talíře - řezací kotoučky již od miniaturních velikostí - minikartáčky na stopce 2,35mm pro odjehlení a matování povrchů - švýcarské jehlové, tvarové i dílenské ocelové pilníky Baiter - americké brusné kameny Gesswein pro honování povrchů - grafitové brusné kameny a brusné kameny Bellstone do zrnitosti až japonské gumové abrazívní nástroje (2 celosvětové patenty brousí a leští současně) (přes typů, již od průměru 2 mm na stopce 3 mm, v zrnitostech od 80 do 3000) - celý sortiment firmy Diprofil (závěsné motory, ohebné hřídele, ) provádíme i opravy starších typů - rotační i pilovací nástavce k závěsným motorům provádíme i opravy starších typů - náhradní díly k nástavcům, včetně kleštin - přesné kalené ocelové planžety Hasberg, v tloušťkách od 0,005 do 2,00 mm (v přesnosti od 0,001mm) - Ampco materiály (speciální slitiny bronzi, vč. beryliové) pro výrobu jader forem a kluzných ložisek tyčoviny i kvádry - vyměnitelné břitové destičky, držáky a náhradní díly firmy Sandvik Baildonit - japonské ultrazvukové leštící systémy NSK, ROYAL, UC500 a UC550 - mikromotory a systémy vyměnitelných nástavců k nim, včetně oprav starších typů a náhradních dílů - anglické lapovací a leštící systémy Kemet, rotační leštící přístroje UVM - mikronavařovací systémy Protec - spotřební materiály pro mikronavařování - brusná plátna, papíry (až do zrnitosti 2000) v arších i rolích (plátna) - japonské pilníky ze skelných vláken ploché (v tloušťkách od 0,5mm do 3mm) i kulaté - držáky pro diapilníky a pilníky ze skelných vláken - precizní německá nástrojařská světla s upnutím na stůl či na formu - nástrojařské brýle, lupy a stereomikroskopy (lupy včetně měřících obrazců) - vzduchové brusky a pilovačky pro přesné opracování povrchu - otočné a naklápěcí stoly pro leštění a kompletní vybavení leštícího pracoviště - bubnové a vlečné leštící stroje německé firmy OTEC - laserové systémy firmy LASERVALL (pro mikronavařování, gravírování, řezání a vrtání). a mnohé další. Na přání dodáme speciální katalogy a rádi poradíme při řešení Vašeho problému. Také Vás mohou navštívit naši regionální zástupci, kteří Vám přímo ve Vaší firmě pomohou s výběrem. Může Vás navštívit i naše pojízdná prodejna s velmi širokým sortimentem zboží, která Vašim pracovníkům umožní fyzicky ohmatat poptávané nástroje a přístroje a tím si ověřit, zda je daný nástroj či přístroj vhodný pro Vámi zamýšlenou aplikaci. Tento způsob je pro uživatele mnohem výhodnější než kupovat podle papírových informací. Věříme, že si z naší nabídky vyberete a budete spokojeni. 2

3 Škála seků dílenských pilníků a rašplí Dílenské pilníky Počet seků dílenských pilníků: je počítán ve směru pilníkové osy na centimetr délky. Rašple Počet seků je počítán na řadu. Délka mm Hrubý sek Střední sek Jemný sek Délka mm Hrubý sek Střední sek Jemný sek DÍLENSKÉ PILNÍKY Typ B1 Ploché pilníky Délka v mm Rozměr 12x3 16x4 20,6x5 25,4x6,1 30,6x6,6 36x7,7 39,8x8,8 hrubý střední jemný mm mm mm Typ B2 Ploché pilníky - jednoduchý sek Délka v mm Rozměr 20,6x5 25,4x6,1 30,6x6,6 střední, jemný 3

4 Typ B4 Ploché zúžené pilníky Délka v mm Rozměr 12x3 16x4 20,6x5 25,4x6,1 30,6x6,6 36x7,7 hrubý střední jemný mm mm mm Typ B6 Půlkulaté pilníky Délka v mm Rozměr 12x4 16,3x5 20,4x6 24,9x7,3 29,8x8,9 34,8x10,5 hrubý střední jemný mm mm mm Typ B7 Tříhranné pilníky Délka v mm Rozměr 9 12,7 15, ,6 hrubý střední jemný mm mm mm 4

5 Typ B8 Čtyřhranné pilníky Délka v mm Rozměr 3,9 6 7,7 9,6 12,2 hrubý střední jemný mm mm mm Typ 8/1 Čtyřhranné pilníky rovnoběžné Délka v mm Rozměr střední jemný mm mm Typ B9 Kulaté pilníky Délka v mm Rozměr 3,8 6,3 7,1 9, hrubý střední jemný mm mm mm 5

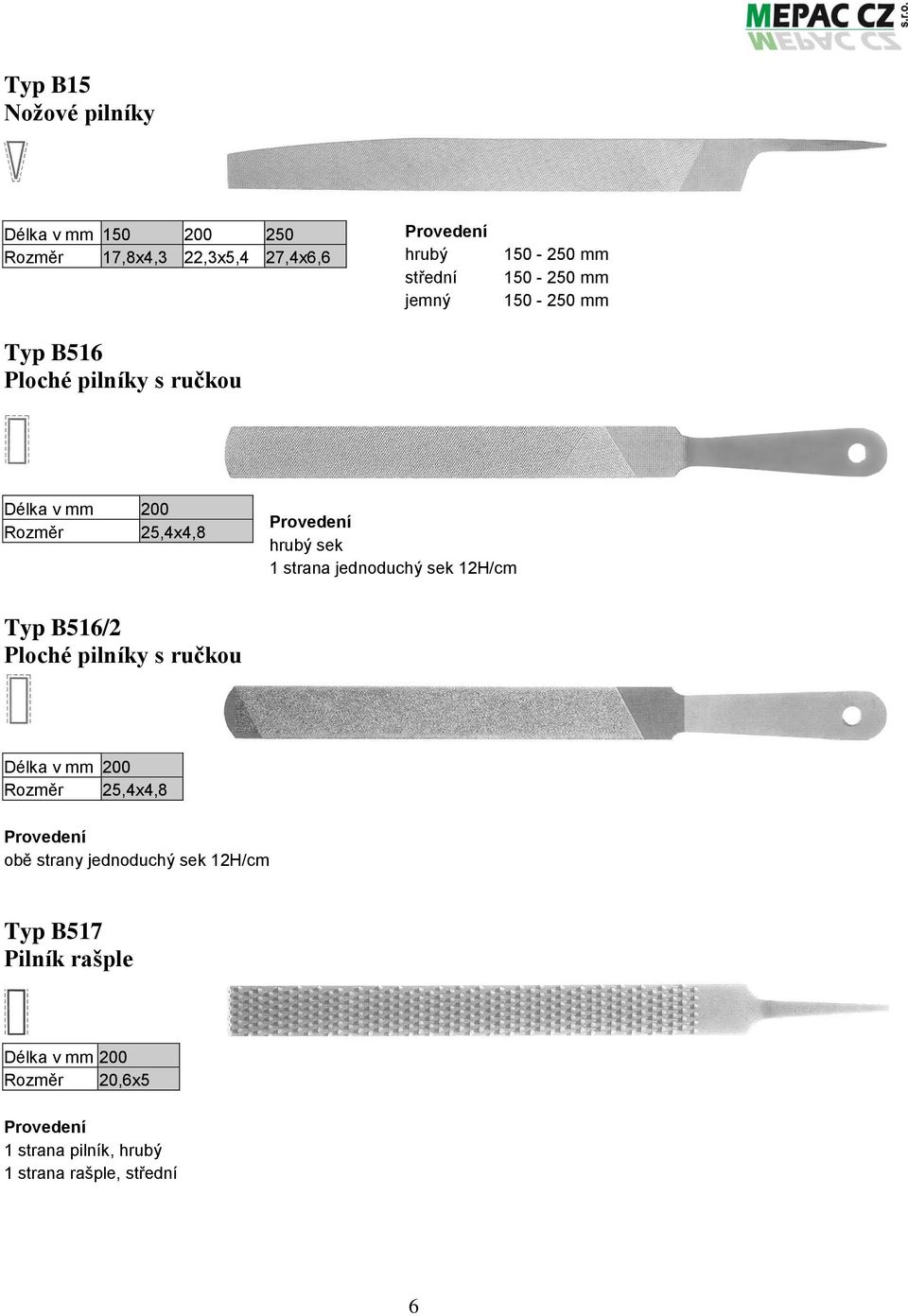

6 Typ B15 Nožové pilníky Délka v mm Rozměr 17,8x4,3 22,3x5,4 27,4x6,6 Typ B516 Ploché pilníky s ručkou hrubý střední jemný mm mm mm Délka v mm 200 Rozměr 25,4x4,8 hrubý sek 1 strana jednoduchý sek 12H/cm Typ B516/2 Ploché pilníky s ručkou Délka v mm 200 Rozměr 25,4x4,8 obě strany jednoduchý sek 12H/cm Typ B517 Pilník rašple Délka v mm 200 Rozměr 20,6x5 1 strana pilník, hrubý 1 strana rašple, střední 6

7 T540 B556 UNICUT Univerzální ploché pilníky Univerzální použití, speciálně navržen pro plastické materiály, ale také určen pro ocel a všechny neželezné kovy. Délka v mm Rozměr 20,6x5 25,4x6,2 střední Typ B550/1 Sady pilníků Určené pro dílny, v plastikovém pouzdře, 5 pilníků (plochý, půlkulatý, kulatý, tříhranný, čtyřhranný) s plastovou rukojetí. Střední sek. Délka v mm Typ B5a-5f Délka mm Délka mm Typ B5a 10 x 1,5 12,1 x 1,6 Typ B5d 6,1 7,2 Typ B5b 10 x 1,5 12,1 x 1,6 Typ B5e 3,6 3,9 Typ B5c 9,6 x 3,6 9,6 x 3,6 Typ B5f 3,8 5 střední 7

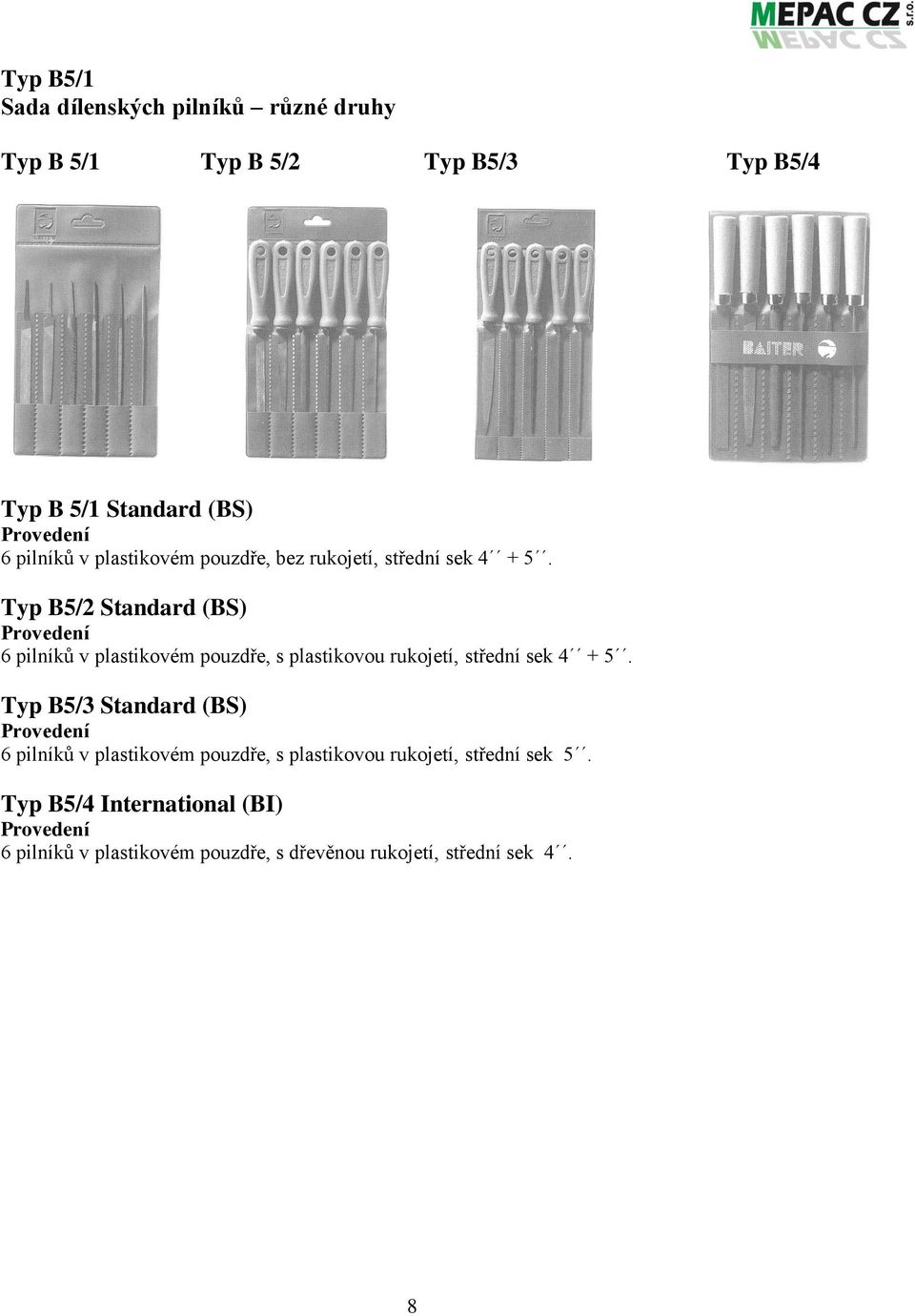

8 Typ B5/1 Sada dílenských pilníků různé druhy Typ B 5/1 Typ B 5/2 Typ B5/3 Typ B5/4 Typ B 5/1 Standard (BS) 6 pilníků v plastikovém pouzdře, bez rukojetí, střední sek Typ B5/2 Standard (BS) 6 pilníků v plastikovém pouzdře, s plastikovou rukojetí, střední sek Typ B5/3 Standard (BS) 6 pilníků v plastikovém pouzdře, s plastikovou rukojetí, střední sek 5. Typ B5/4 International (BI) 6 pilníků v plastikovém pouzdře, s dřevěnou rukojetí, střední sek 4. 8

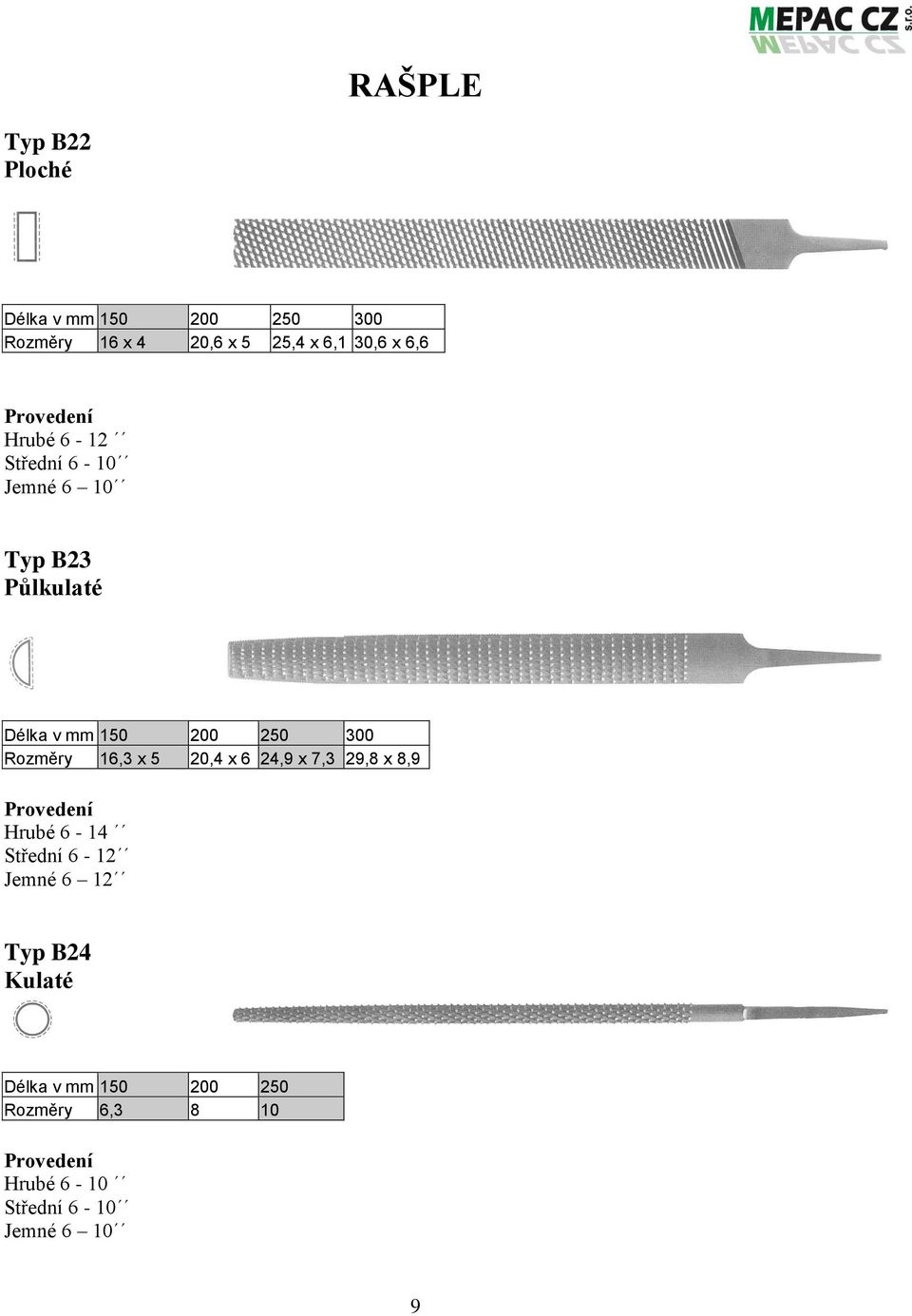

9 RAŠPLE Typ B22 Ploché Délka v mm Rozměry 16 x 4 20,6 x 5 25,4 x 6,1 30,6 x 6,6 Hrubé 6-12 Střední 6-10 Jemné 6 10 Typ B23 Půlkulaté Délka v mm Rozměry 16,3 x 5 20,4 x 6 24,9 x 7,3 29,8 x 8,9 Hrubé 6-14 Střední 6-12 Jemné 6 12 Typ B24 Kulaté Délka v mm Rozměry 6, Hrubé 6-10 Střední 6-10 Jemné

10 Typ B28 Dílenské rašple Délka v mm Rozměry 23,5 x 4,5 29 x 6 34,5 x 6,5 Střední 8-12 Jemné 8 12 Typ B510 Půlkulaté Délka v mm Rozměry 15,5 x 5,5 19,7 x 6,7 24,6 x 8,6 27,3 x 9,5 Dvojitý sek SS Extra jemné SSS Speciální sek SSSS Typ B513 Dílenské rašple Délka v mm Rozměry 19,8 x 4,4 22,5 x 4,6 29 x 6,3 33 x 6,6 Dvojitý sek SS Extra jemné SSS Speciální sek SSSS 10

11 Jehlové rašple s kulatou rukojetí Typ B621 Ploché Délka v mm 140 Rozměry 5 x 2 Sek 4 Typ B622 Plochý se špičkou Délka v mm 140 Rozměry 5,5 x 2,2 Sek 4 Typ B623 Půlkulatý Délka v mm 140 Rozměry 6,2 x 2,5 Sek 4 Typ B625 Čtyřhranné Délka v mm 140 Rozměry 3,3 Sek 4 11

12 Typ B626 Kulatý Délka v mm 140 Rozměry 3,7 Sek 4 Typ B627 Tříhranný Délka v mm 140 Rozměry 3,8 Sek 4 Typ B628 Sada šesti rašplí - v plastikovém pouzdře Složená z: rašple typ 621, 622, 623, 625, 626,

13 RYTECKÉ PILNÍKY Rytecké pilníky rašple Délka 180 mm Sek 4 Typ B12511 Typ B12531 Typ B12541 Typ B12550 Typ B12563 Typ B12570 Typ B12581 Typ B

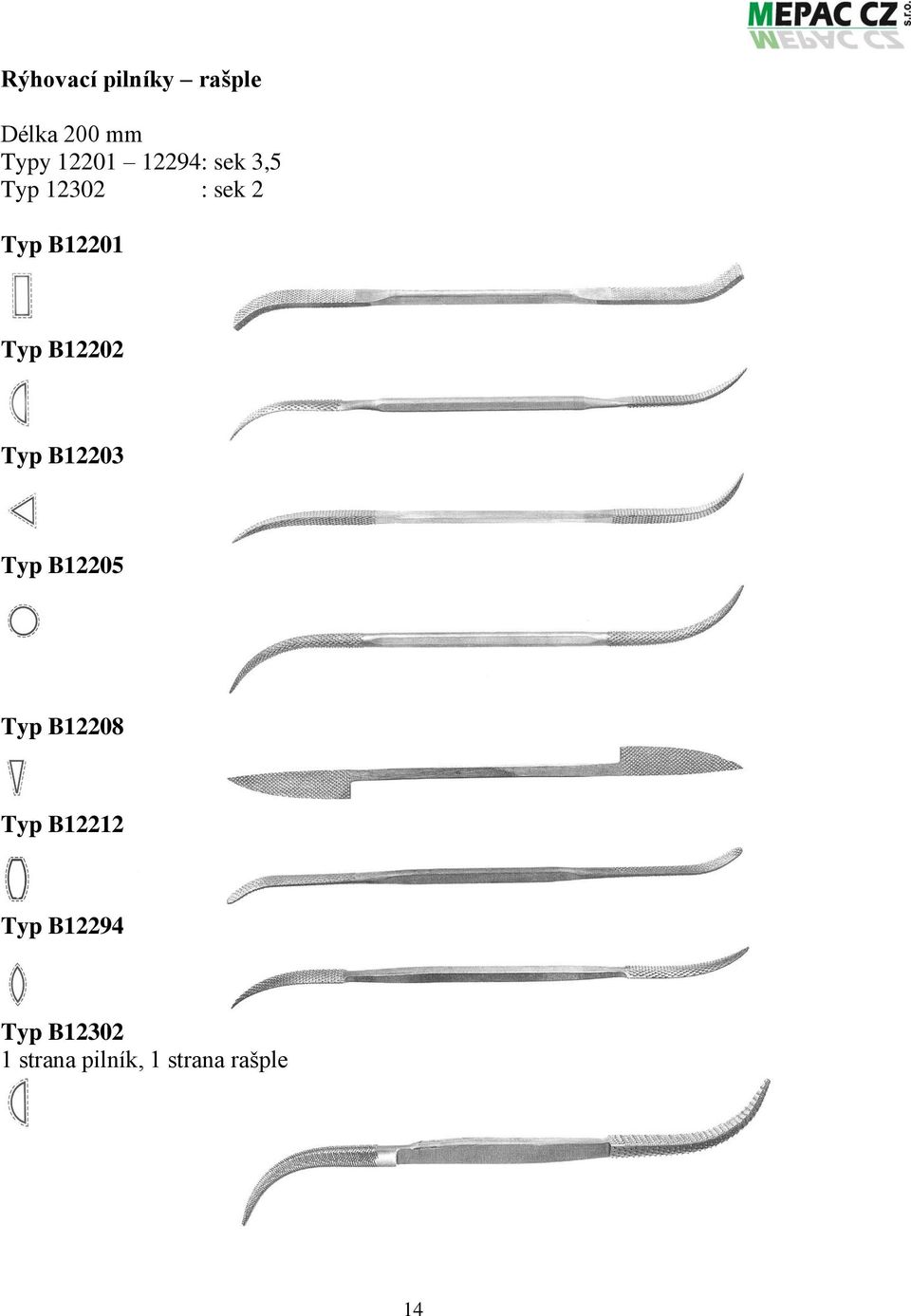

14 Rýhovací pilníky rašple Délka 200 mm Typy : sek 3,5 Typ : sek 2 Typ B12201 Typ B12202 Typ B12203 Typ B12205 Typ B12208 Typ B12212 Typ B12294 Typ B strana pilník, 1 strana rašple 14

15 Typ B12286 Rýhovací pilníky rašple (sada) Délka 180 mm Sek 4 Typ , 12531, 12550, 12563, 12570, Škála seků přesných pilníků Přesné pilníky Sek Počet seků 1-3, Jehlové pilníky Sek Počet seků Rýhovací pilníky pro rytce Sek Počet seků Rýhovací pilníky pro zlatn. a mechan. Sek 0 2 Počet seků 1-3, Rýhované pilníky Sek Počet seků Počet seků se měří od sečné osy. Rozměry Rozměry jemných pilníků jsou měřeny od nejširšího místa neopracované části. K získání přesných rozměrů se musí přičíst 0,01 až 0,4 mm pro každou sečnou stranu. 15

16 ŠKRABÁKY PRO DÍLNY Typ B183 Tříhranné pilníky - vyduté Délka mm Rozměry mm Jehlové pilníky - s kulatou rukojetí Typ B121 Ploché pilníky Délka mm Rozměry mm 3,5 x 0,9 4,8 x 1,1 5,4 x 1,2 6,0 x 1,3 6,5 x 1,3 Délka seku Sek 0, 1, 2,, 6, 6, 6 00, 0, 1, 2, Typ B122 Ploché pilníky se špičkou Délka mm Rozměry mm 3,4 x 0,9 4,8 x 1,1 5,4 x 1,2 6,0 x 1,2 6,5 x 1,4 Délka seku Sek 0, 2, 0, 1, 2,, 6 0, 1, 2, 4 16

17 Typ B123 Půlkulaté pilníky Délka mm Rozměry mm 3,8 x 1,1 5,1 x 1,5 5,6 x 1,7 5,9 x 2,0 6,3 x 2,0 Délka seku Sek 0, 2,, 6, 6 00, 0, 1, 2, Typ B124 Tříhranné pilníky Délka mm Rozměry mm 2,8 3,5 3,8 4,2 4,4 Délka seku Sek 0, 1, 2, 3, 4, 6, 6, 6 00, 0, 1, 2, Typ B125 Čtyřhranné pilníky Délka mm Rozměry mm 1,7 2,2 2,4 2,6 2,8 Délka seku Sek 0, 1, 2,, 6 Typ B126 Kulaté pilníky Délka mm Rozměry mm 2,1 2,8 2,9 3,2 3,5 Délka seku Sek 0, 1, 2, 3, 4, 6, 6, 6 17

18 Typ B127 Nožové pilníky Délka mm Rozměry mm 4,0 x 1,1 5,0 x 1,4 5,4 x 1,5 6,0 x 1,7 6,4 x 1,8 Délka seku Sek 0, 1, 2,, 6, 6 Typ B128 Jazýčkové pilníky Délka mm Rozměry mm 3,5 x 1,4 4,4 x 1,8 5,1 x 2,0 5,8 x 2,2 6,0 x 2,4 Délka seku Sek 0, 2,, 6 Typ B129 Ploché pilníky s kulatými hranami Délka mm Rozměry mm 3,8 x 1,0 4,8 x 1,2 5,4 x 1,3 6,0 x 1,4 6,5 x 1,5 Délka seku Sek 0, 2, 4 4 Typ B130 Oválné pilníky Délka mm Rozměry mm 2,6 x 1,8 3,5 x 2,4 3,9 x 2,5 4,2 x 2,8 4,4 x 2,9 Délka seku Sek 2 0, 1, 2, 4 0, 1, 2, 3, 4 0, 2 0, 1, 2, 4 18

19 Typ B131 Háčkovací pilníky Délka mm Rozměry mm 3,7 x 1,0 4,8 x 1,2 5,4 x 1,3 5,9 x 1,4 6,5 x 1,5 Délka seku Sek 0, 2, 4, 6 0, 1, 2, 4 Typ B132 Brožové pilníky Délka mm Rozměry mm 3,7 x 1,4 4,7 x 1,7 5,1 x 1,8 5,4 x 2,0 5,8 x 2,2 Délka seku Sek 0, 2,, 6, 6 Typ B133 Půlkulaté pilníky, pouze hřbet je sečný Délka mm Rozměry mm 3,8 x 1,2 5,1 x 1,5 5,6 x 1,8 Délka seku Sek 0, 2, 0, 1, 2, 4, 6 Typ B134 Mečové rovnoběžné pilníky Délka mm Rozměry mm 4,6 x 1,6 5,5 x 1,9 6,1 x 2,1 Délka seku Sek 0, 2, 0, 1, 2,, 6 0, 1, 2, 4, 6 19

20 Typ B135 Kloubové pilníky, s kulatými hranami Délka mm Rozměry mm 3,8 x 1,0 4,8 x 1,2 5,4 x 1,3 Délka seku Sek 2, 0, 1, 2, 4, 6 Sady jehlových pilníků - složené z pilníků typu B (12 kusů) Typ B148 - v plastikovém pouzdře Délka mm Sek 0, 1, 2, 4 0, 1, 2, 0, 2 0, 1, 2, 4 Typ B149 - v plastikové krabičce Délka mm Sek 0, 1, 2, 4 20

21 Sady jehlových pilníků - složené z pilníků typu B (6 kusů) Typ B158 - v plastikovém pouzdře Délka mm Sek 0, 2 0, 2 Rytecké pilníky pro rytce Délka 150 mm Sek 0, 2, 4 RYTECKÉ PILNÍKY Typ B12900 Typ B12901 Typ B12902 Typ B12905 Typ B12910 Typ B

22 Typ B12912 Typ B12913 Typ B12914 Typ B12915 Typ B12916 Typ B12917 Typ B12918 Typ B12919 Typ B12920 Typ B12930 Typ B12931 Typ B12940 Typ B

23 Typ B12942 Typ B12943 Typ B12950 Typ B12951 Typ B12952 Typ B12953 Typ B12954 Typ B12955 Typ B12956 Typ B12957 Typ B12958 Typ B12960 Typ B

24 Typ B12962 Typ B12963 Typ B12964 Typ B12965 Typ B12970 Typ B12971 Typ B12972 Typ B12973 Typ B12974 Typ B12975 Typ B12980 Typ B

26 Rýhovací pilníky pro rytce Délka 170 mm Sek 0, 2, 4 Typ B12810 Typ B12813 Typ B12816 Typ B12818 Typ B12830 Typ B12831 Typ B12843 Typ B12855 Typ B12856 Typ B

28 Rytecké pilníky pro zlatníky a dílny Délka 180 mm Sek 0, 2 Typ B12700 Typ B12701 Typ B12710 Typ B12711 Typ B12712 Typ B12713 Typ B12730 Typ B12731 Typ B12732 Typ B

29 Typ B12741 Typ B12750 Typ B12760 Typ B12761 Typ B12762 Typ B12763 Typ B12764 Typ B12770 Typ B12771 Typ B12780 Typ B

30 Typ B12782 Typ B12783 Typ B12790 Typ B12795 Typ B12796 Rytecké pilníky pro zlatníky a dílny Délka 200 mm Sek 0, 2 Typ B12600 Typ B12601 Typ B12610 Typ B

31 Typ B12612 Typ B12613 Typ B12630 Typ B12631 Typ B12632 Typ B12640 Typ B12641 Typ B12650 Typ B12661 Typ B12663 Typ B

32 Typ B12671 Typ B12681 Typ B12690 Rytecké pilníky pro zlatníky a dílny Délka 300 mm Sek 0, 2 Typ B12410 Typ B12411 Typ B12412 Typ B12430 Typ B12440 Typ B

33 Typ B12460 Typ B12461 Typ B12470 Typ B12480 Rytecké pilníky sady Typ B12153 Typ B12156 Rytecké pilníky pro rytce sada 3 ks Rytecké pilníky pro rytce sada 6 ks Délka 150 mm Délka 150 mm Sek 0, 2, 4 Sek 0, 2, 4 Typ 12942, 12963, Typ 12915, 12930, 12942, 12952, 12963,

34 Typ B12181 Rytecké pilníky pro rytce sada 6 ks Délka 150 mm Sek 0, 2 Typ 12916, 12930, 12942, 12952, 12970, Typ B12186 Rytecké pilníky pro zlatníky a dílny sada 6 kusů Délka 180 mm Sek 0, 2 Typ 12711, 12731, 12741, 12750, 12763,

35 Typ B12197 Rytecké pilníky pro rytce sada 12 kusů Délka 150 mm Sek 0, 2, 4 Typ 12910, 12911, 12930, 12940, 12952, 12957, 12965, 12970, 12972, 12981, 12984, Typ B12277 Rytecké pilníky pro zlatníky a dílny sada 6 kusů Délka 180 mm Sek 0, 2 Typ 12711, 12713, 12731, 12732, 12741, 12750, 12761, 12763, 12764, 12771, 12781, Plastikové rukojeti pro jehlové pilníky Typ Standardní balení Délka Pro pilníky kusů mm 111/1 1 kus mm 35
