PLANŽETY PŘESNÉ KALENÉ OCELOVÉ A MOSAZNÉ, PODKLADOVÉ FÓLIE A PÁSY

Transkript

1 PLANŽETY PŘESNÉ KALENÉ OCELOVÉ A MOSAZNÉ, PODKLADOVÉ FÓLIE A PÁSY

2 Váš partner pro přesné podkladové oceli Nabízíme širokou škálu podkladových podložek, pásů z oceli, která pokrývají většinu poptávky na našem trhu. Všechny produkty mohou být dodávány rychle a spolehlivě od malých či velmi objemných zásilek. Produkty, které nejsou uvedeny v našem katalogu, jsou na speciální poptání a prakticky jsme schopni vyhovět i nestandartním požadavkům co se týká tloušťky, šířky i množství. Dále nabízíme laserem řezané podložky či výpalky, které mohou být vyrobeny dle Vašich výkresů nebo CAD souborů. Válcované na přesnou toleranci tloušťky Tolerance tloušťky přesných podkladových planžet splňuje Mezinárodní norma T3 (nerezová ocel o šířce 12,7 mm a 600/1000 mm dle podle DIN EN 9445). Tyto tolerance jsou menší, než je vyžadováno normou DIN EN a EN Tabulka na straně udává informace na absolutní nejvyšší přípustné odchylky od tloušťky. Velmi kvalitní slitiny zaručují vysokou pevnost Naše produkty jsou vyrobeny z vysoce uhlíkové Oceli 1,1274 (1095) a (1075), z kalené nerezové oceli a Mo 1,4034 (podobně jako AISI 420), pružinové, válcované, nerezové oceli (AISI 301) a (AISI 316L) a mosazi (UNS27 200). Tyto slitiny jsou pečlivě vybírány, aby získaly vysokou pevnost v tahu. Tyto slitiny jsou také vhodné pro ploché pružiny. Informace o pevnost a tvrdost jsou uvedeny na straně Více než 600 produktů k dispozici na skladě Máme více než 600 produktů k dispozici na skladě. Úzký kontakt s našimi zákazníky vede k pravidelnému rozšiřování našich skladových zásob. Ve více než 70 různých tloušťkách od 0,003 (0,00012'') na 5,03 mm (0,198'') a šířkách od 6mm do 1000mm.Dále jsme schopni dodat potřebnou certifikaci na základě vašich požadavků. 1

3 PODKLADOVÉ PODLOŽKY Z OCELI MAT ; Kalená a zušlechtěná (vysoko uhlíková) ocel C100S (1095) Složení: C: max. 1,05 %, Si: 0,15-0,30%, Mn: 0,30-0,45%, P: max. 0,02%, S: max. 0,02%, Cr: přibližně 0,01% Úprava: kalená a zušlechtěná, světle leštěná. Rovinnost max. 0,3% z šíře planžety. Hrany šíře 6,0 a 12,7 mm mají kulaté hrany v tloušťkách větších než 0,25 mm, všechny ostatní rozměry mají sražené hrany. Vzhledem k vysokému podílu uhlíku, který přesahuje 1%, je tato slitina ideální pro spároměrky, podložky a pružiny, kde se neočekávají potíže s korozí. Planžety v nekalené úpravě jsou k dostání ve slitinách (1075) s pevností v tahu N/mm². Kalená nástrojová ocel Cr1 AISI 1075 Složení: Úprava: C: 0,70-0,80%, Si: 0,25-0,50%, Mn: 0,60-0,80%, P: max. 0,03%, S: max. 0,03%, Cr: 0,30-0,40% kalená a zušlechtěná, neleštěná. Rovinnost max. 0,2% z šíře planžety, sražené hrany. Malý podíl chromu vede k větší odolnosti proti opotřebení a k lepšímu zakalení ve větších šířích. Tato slitina je vhodná pro menší nástroje díky tvrdosti dosahující HRC. Tloušťka Šířka v mm v mm 6 12, ,005 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,12 0,15 0,18 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55 0,60 2

4 6 12, ,65 0,70 0,75 0,80 0,85 0,90 0,95 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 PODKLADOVÉ PODLOŽKY Z NEREZ OCELI MAT ; Nerezová pružinová ocel (válcovaná za studena) W.-Nr X10CrNi 18-8 AISI 301 Složení: C: 0,05-0,15%, Si: max. 2,00%, Mn: max. 2,00%, P: max. 0,045%, S:max. 0,015%, Cr: 16-19%, Ni: 6-9,5%, Mo: max. 0,80% Úprava: válcovaná za studena, povrch 2H, průhyb planžety max. 1,0 mm, sražené hrany. Slitina (AISI 301) má dobrou odolnost vůči korozi díky 17% podílu chromu a 7% podílu niklu. Vysoká pevnost v tahu je dosažena válcováním za studena. V porovnání se slitinou (AISI 304) má mnohem větší pevnost v tahu, kde může být dosažena hodnota vyšší než 2000 N/mm². Vzhledem k těmto skutečnostem je vhodná pro nerezové spároměrky, přesné fólie, nerezové pružiny. Kalená a zušlechtěná nerezová nástrojová ocel W.-Nr X46Cr13 (AISI 420) Složení: C: approx. 0,46%, Si: max. 1,00%, Mn: max. 1,00%, P: max. 0,04%, S: max. 0,03%, Cr: 12,5-14,5% Úprava: kalená a zušlechtěná, kartačovaná. Rovinnost 0,20% z šíře planžety, sražené hrany. Díky 13% podílu chromu je tato ocel odolná vůči korozi ve vlhkém vzduchu, páře a vodě. Není odolná proti iontům chloru a kyselinám. Slitina má výhodu ve srovnání s nerezovou ocelí válcovanou za studena (AISI 301) v lepší odolnosti proti opotřebení a vnitřnímu pnutí, nicméně odolnost proti korozi je menší. S tvrdostí dosahující HRC je tato slitina používána pro měřidla, malé nástroje a nože. Materiály a se liší pouze minimálně v podílu uhlíku. 3

5 Tloušťka v mm Šířka v mm 12, x ,005 0,01 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 0,07 0,075 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 4

6 12, x ,80 0,85 0,90 0,95 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 3,00 Tloušťka Šířka v mm v mm 150x ,005 0,01 0,02 0,025 0,03 0,035 0,04 0,045 0,05 0,055 0,06 0,07 0,075 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 5

7 150x x ,22 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,30 0,35 0,40 0,45 0,50 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,50 3,00 4,00 Na poptání 5,03 Na poptání 6

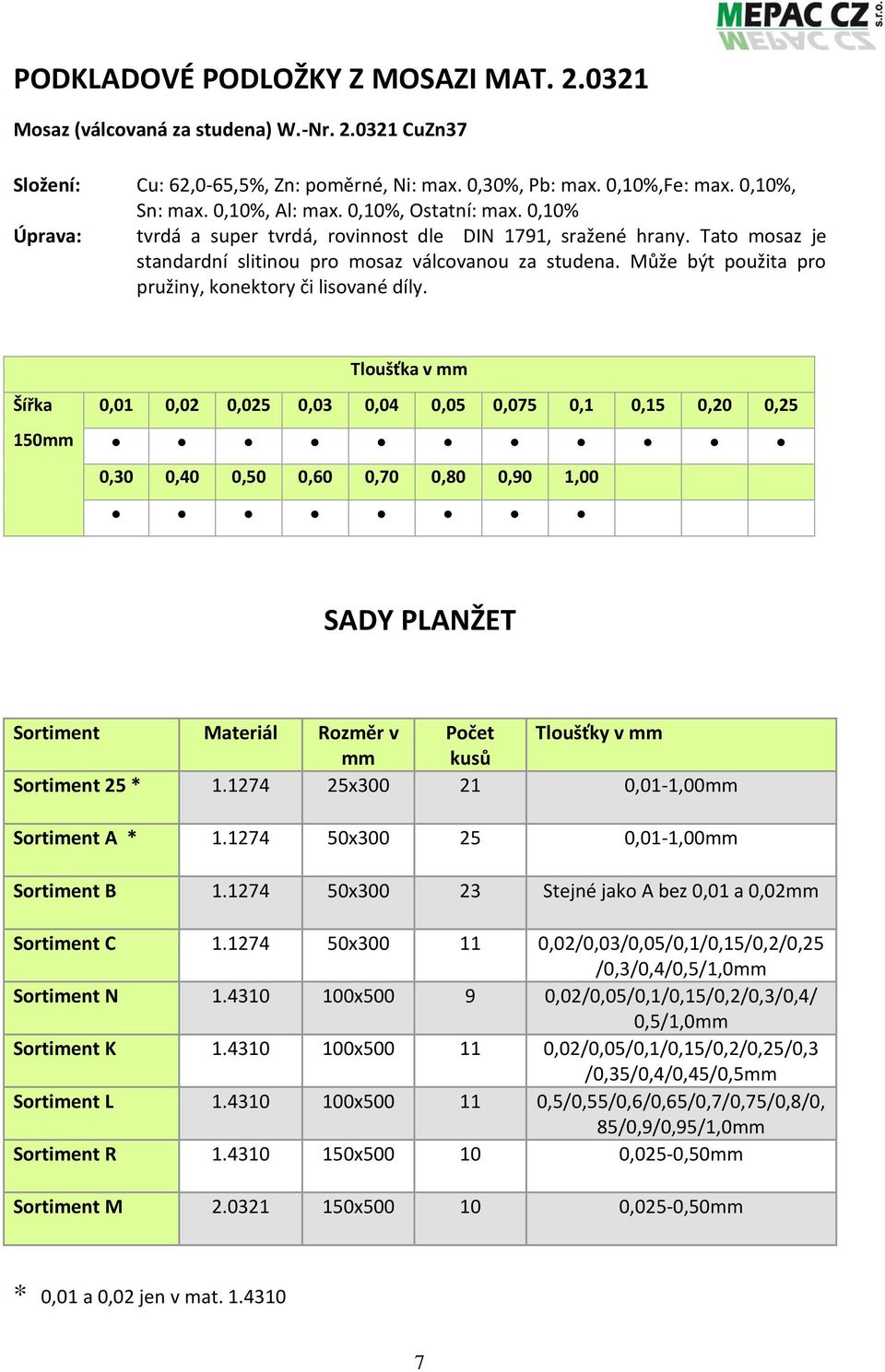

8 PODKLADOVÉ PODLOŽKY Z MOSAZI MAT Mosaz (válcovaná za studena) W.-Nr CuZn37 Složení: Cu: 62,0-65,5%, Zn: poměrné, Ni: max. 0,30%, Pb: max. 0,10%,Fe: max. 0,10%, Sn: max. 0,10%, Al: max. 0,10%, Ostatní: max. 0,10% Úprava: tvrdá a super tvrdá, rovinnost dle DIN 1791, sražené hrany. Tato mosaz je standardní slitinou pro mosaz válcovanou za studena. Může být použita pro pružiny, konektory či lisované díly. Tloušťka v mm Šířka 150mm 0,01 0,02 0,025 0,03 0,04 0,05 0,075 0,1 0,15 0,20 0,25 0,30 0,40 0,50 0,60 0,70 0,80 0,90 1,00 SADY PLANŽET Sortiment Materiál Rozměr v Počet Tloušťky v mm mm kusů Sortiment 25 * x ,01-1,00mm Sortiment A * x ,01-1,00mm Sortiment B x Stejné jako A bez 0,01 a 0,02mm Sortiment C x ,02/0,03/0,05/0,1/0,15/0,2/0,25 /0,3/0,4/0,5/1,0mm Sortiment N x ,02/0,05/0,1/0,15/0,2/0,3/0,4/ 0,5/1,0mm Sortiment K x ,02/0,05/0,1/0,15/0,2/0,25/0,3 /0,35/0,4/0,45/0,5mm Sortiment L x ,5/0,55/0,6/0,65/0,7/0,75/0,8/0, 85/0,9/0,95/1,0mm Sortiment R x ,025-0,50mm Sortiment M x ,025-0,50mm * 0,01 a 0,02 jen v mat

9 Nabízíme další využití našich podkladových položek Laserové řezání: Z podkladových podložek, které nabízíme, jsme na základě výkresů schopni vypálit různé typy výpalku od podložek až po dekorační a reklamní tvary. Laserové popisování: Výpalky nebo samotné planžety mohou být popsány dle vašeho přání, laserovým popisem. Disponujeme 15 laserovými popisovacími a řezacími stroji a využíváme vláknové a CO2 technologie. Laserový popis děláme na základě dodané výkresové dokumentace a případně jsme schopni sami zajistit grafickou přípravu. 8

10 Chemické leptání: Díky zvolené technologii jsme schopni zaručit: - malé náklady na kus i při minimálních objemech, krátké dodací lhůty - absolutně rovné díly bez otřepů na Hranách, vyrobené díly jsou bez prachu a bez mastnoty - i nejjemnější struktury vyrábíme s vysokou konstantní přesností - žádné změny fyzikálních vlastností materiálů vyráběných dílů Oblasti využití námi vyráběných dílů: - Lékařství (přesné díly pro kardiologii, dentální techniku, funkční díly pro endoskopii, tkaninové filtry pro implantační medicínu, ) - Automobilový průmysl - Elektrotechnický a elektronický průmysl - Jemná mechanika - Filtrační technika - Letecký průmysl Aplikační příklady Výroba plechových krabiček (díky zeslabené tloušťce ohýbacích hran je možné vytvarovat krabičky i bez nástrojů) (krabičky je následně možné svařit laserem) 9

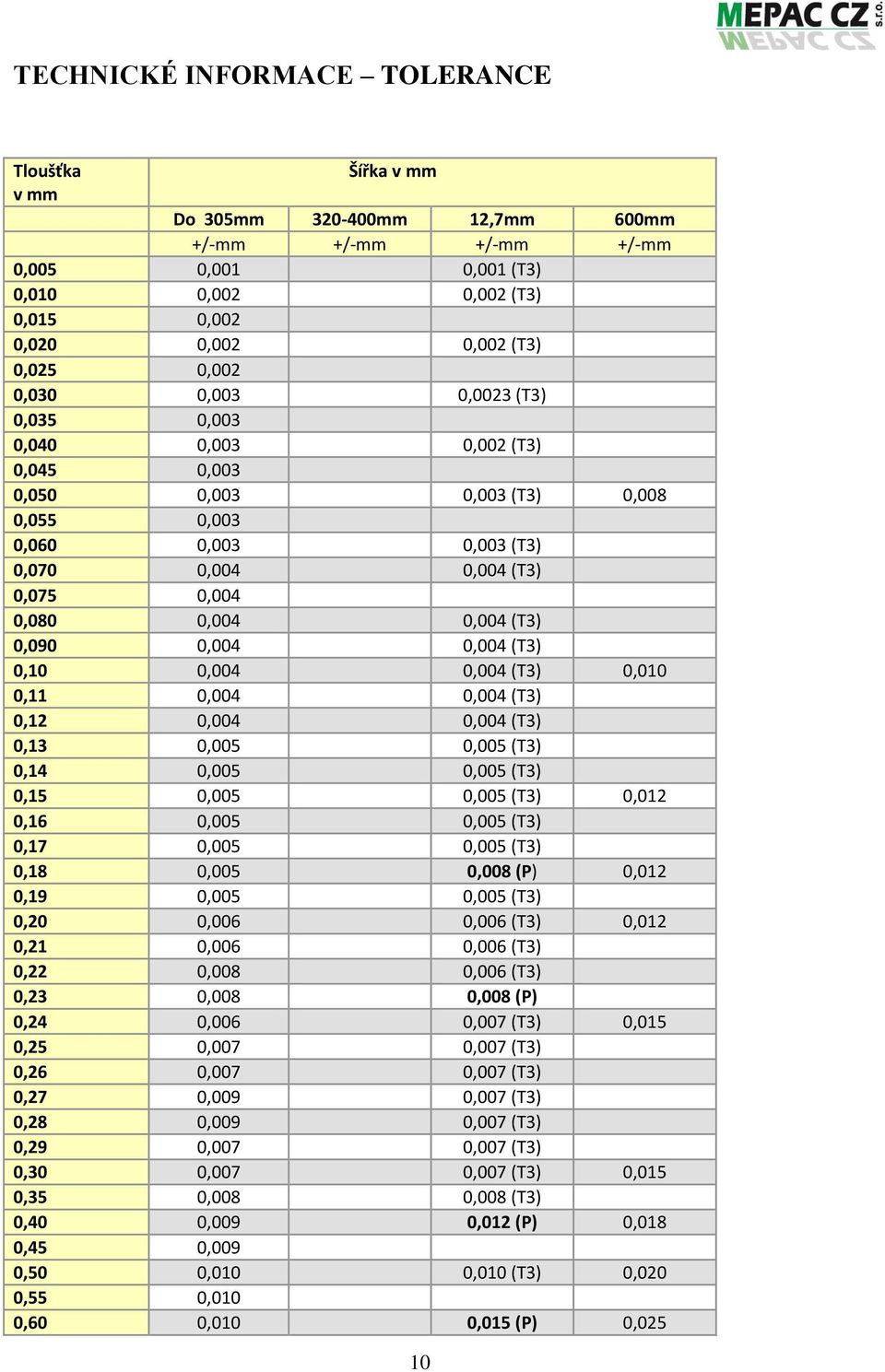

11 TECHNICKÉ INFORMACE TOLERANCE Tloušťka Šířka v mm v mm Do 305mm mm 12,7mm 600mm +/-mm +/-mm +/-mm +/-mm 0,005 0,001 0,001 (T3) 0,010 0,002 0,002 (T3) 0,015 0,002 0,020 0,002 0,002 (T3) 0,025 0,002 0,030 0,003 0,0023 (T3) 0,035 0,003 0,040 0,003 0,002 (T3) 0,045 0,003 0,050 0,003 0,003 (T3) 0,008 0,055 0,003 0,060 0,003 0,003 (T3) 0,070 0,004 0,004 (T3) 0,075 0,004 0,080 0,004 0,004 (T3) 0,090 0,004 0,004 (T3) 0,10 0,004 0,004 (T3) 0,010 0,11 0,004 0,004 (T3) 0,12 0,004 0,004 (T3) 0,13 0,005 0,005 (T3) 0,14 0,005 0,005 (T3) 0,15 0,005 0,005 (T3) 0,012 0,16 0,005 0,005 (T3) 0,17 0,005 0,005 (T3) 0,18 0,005 0,008 (P) 0,012 0,19 0,005 0,005 (T3) 0,20 0,006 0,006 (T3) 0,012 0,21 0,006 0,006 (T3) 0,22 0,008 0,006 (T3) 0,23 0,008 0,008 (P) 0,24 0,006 0,007 (T3) 0,015 0,25 0,007 0,007 (T3) 0,26 0,007 0,007 (T3) 0,27 0,009 0,007 (T3) 0,28 0,009 0,007 (T3) 0,29 0,007 0,007 (T3) 0,30 0,007 0,007 (T3) 0,015 0,35 0,008 0,008 (T3) 0,40 0,009 0,012 (P) 0,018 0,45 0,009 0,50 0,010 0,010 (T3) 0,020 0,55 0,010 0,60 0,010 0,015 (P) 0,025 10

12 0,65 0,012 0,70 0,012 0,015 (P) 0,025 0,75 0,012 0,80 0,013 0,015 (P) 0,025 0,85 0,013 0,90 0,013 0,015 (P) 0,95 0,013 1,00 0,013 0,018 0,020 (P) 0,030 1,20 0,017 0,018 1,30 0,017 0,018 1,40 0,020 0,022 1,30 0,020 0,022 1,50 0,020 0,022 1,60 0,023 0,026 1,70 0,023 0,026 1,80 0,023 0,026 1,90 0,023 0,026 2,00 0,023 0,028 2,50 3,00 3,50 4,00 5,03 TECHNICKÉ INFORMACE PEVNOST Tloušťka v mm kalená kalená kalená mm tvrdá 0,005 Ca , >1500 >540 0,015 >1500 0, >1500 >610 0, >540 0, >540 0, , >540 0, , >540 0, , , , ,

13 0, , >540 0, , , , , , , , , , , , , , , , , , , , , , , , , , >630 0, , , , , , , , HRC 50-52HRC , HRC , HRC 50-52HRC , HRC , HRC , HRC 50-52HRC , HRC , HRC , HRC 50-52HRC , HRC , HRC 50-52HRC , HRC 50-52HRC 3, HRC 50-52HRC 3, HRC 50-52HRC 4, HRC 50-52HRC 5, HRC 50-52HRC 12

14 INFORMACE O DALŠÍCH DOSTUPNÝCH MATERIÁLECH Kalená a zušlechtěná pružinová nerezová ocel Mo X39CrMo14 (AISI 420) Složení: Úprava: C: přibližně 0,39%, Si: přibližně 0,40%, Mn: přibližně 0,60%, P: max. 0,025%, S: max. 0,010%, Cr: přibližně 13,5%, Mo přibližně 1,0% kalená a zušlechtěná, rovinnost P2, některé tloušťky i P3, sražené hrany. Díky 13% podílu chromu a 1% molybdenu je tato slitina odolná proti korozi ve vlhkém vzduchu, páře i vodě, ale málo odolná proti iontům chloru a kyselinám. Slitina Mo má výhodu v lepší odolnosti proti opotřebení a vnitřnímu pnutí. S pevností v tahu v hodnotách N/mm² je používána na pružiny, měřidla, malé nástroje a nože. Nerezová pružinová žíhaná ocel (válcovaná za studena) W.-Nr X3CrNiMo AISI 316L Složení: C: max. 0.03%, Si: max. 2,00%, Mn: max. 2,00%, P: max. 0,045%, S:max. 0,015%, Cr: 16-19%, Ni: 10-12%, Mo: % Úprava: při válcování za studena má povrch hodnotu 2H, rovinnost dle normy to EN 9445, sražené hrany. U žíhání má pak povrch hodnoty 2B nebo 2R, rovinnost dle normy EN 9445, sražené hrany. Slitina (AISI 316L) je velmi dobře odolná vůči korozi díky obsahu 2,0 do 2,5% molybdenu a zvýšenému podílu niklu, který činí více než 10%. Je vhodná pro použití v potravinářském průmyslu či zdravotnictví. Žáruvzdorná nerezová ocel W.-Nr V tloušťkách 0,05 a 0,11 je skladem feritická ocel Austenitické oceli nebo jsou k dostání v tloušťkách 0,05 0,15 0,20 0,25 a 0,30 mm. Detailní informace jsou poskytovány na vyžádání. Nízko uhlíková ocel jako např. DC01 (1.0330) a nerezová ocel jako např jsou speciální výrobky. Vždy se předem informujte o momentální dostupnosti a ceně, pokud máte o tyto či podobné slitiny zájem. Části řezané laserem mohou být vyrobeny z molybdenu nebo titanu ve vybraných tloušťkách. 13

15 N/mm Přepočet pevnosti / tvrdost HRC ,8 60, ,3 58, ,7 55, ,5 53, ,5 51, ,5 50, ,4 48, ,0 43,4 Aplikační příklady použití: 14
