2 DIAMANTOVÉ OROVNÁVAČE Volba velikosti diamantu: Velikost (hmotnost) diamantu měříme v karátech. Pro karát používáme zkratku ct (1 ct = 0,2 g) Velikost diamantu volíme v závislosti na průměru a šířce brousícího kotouče, dle přiložené tabulky V tabulce uvedené hodnoty platí pro střední zrnitost a tvrdost kotoučů. Se zvyšující se zrnitostí a tvrdostí kotoučů je nutno volit větší diamant & ' % & ' $! #! $ # $! #! # # "! "!!! %! $! Zásady orovnávání: Tuhé upnutí orovnávače Co nejintenzivnější chlazení Hloubka záběru 0,01 0,05 mm Posuv 0,05 0,15 mm/ot. Špička orovnávače musí být v ose, nebo mírně pod osou kotouče Osa orovnávače musí být skloněna pod úhlem 5 12 stupňů Opotřebení ploška nemá být větší než 0,5 1,0 mm S orovnávačem se pravidelně otáčí o 90 stupňů kolem osy POLOHA PLOŠKA POOTÁČET o 90 OROVNÁVAČE max. 0,5 1,0 mm Zásady orovnávání se střechovitě broušenými orovnávači jsou na straně 6 Opravy orovnávačů: Opotřebený orovnávač dle nákresu nám zašlete k opravě. Přesazení: Diamant vyletujeme, pootočíme a znovu zaletujeme tak, aby byla kvalitní špička v ose držáku. Přebroušení:Pokud již diamant nemá kvalitní špičku, nabrousíme špičku ve tvaru čtyřbokého jehlanu. Střechovitě broušené orovnávače ( sekyrky ) brousíme opět střechovitě. Kuželovitě broušené orovnávače brousíme opět kuželovitě. STOP NOVÝ TAKTO OPOTŘEBENÝ ZNEHODNOCENÝ DIAMANT ZAŠLETE NA OPRAVU DIAMANT 2

3 S kuželovou stopkou bez hlavy ON DIAMANTOVÉ OROVNÁVAČE JEDNOKRYSTALOVÉ NEBROUŠENÉ Upínací ást d L S c l D Doporu ená hmotnost Objednací diamantu /ct/ íslo Morse 0 ( Mk0 ) 9, ,2 0, Morse 1 ( Mk1 ) 12, ,2 1, P íklad objednávky: Obj Mk1 0,75 ct doporu ená kvalita Upínací ást d L S c l D Doporu ená hmotnost Objednací diamantu /ct/ íslo Morse 0 ( Mk0 ) 9, ,2 0, Morse 1 ( Mk1 ) 12, ,2 1, P íklad objednávky: Obj Mk1 0,75 ct doporu ená kvalita S kuželovou stopkou s hlavou ON Upínací ást d L S c l Doporu ená hmotnost Objednací diamantu /ct/ íslo Morse 0 ( Mk0 ) 9, , Morse 1 ( Mk1 ) 12, ,5 2, Morse 1 ( Mk1 ) 12, ,5 3, P íklad objednávky: Obj Mk1 2,00 ct doporu ená kvalita Upínací ást d L S c l Doporu ená hmotnost Objednací diamantu /ct/ íslo S Morse válcovou 0 ( Mk0 stopkou ) 9,045 bez hlavy , Morse 1 ( Mk1 ) 12, ,5 2, ON Morse 1 ( Mk1 ) 12, ,5 3, P íklad objednávky: Obj Mk1 2,00 ct doporu ená kvalita d L (ct) Objednací íslo , , , , , , , , ,

4 6d 15 L 0,50 (ct) Objednací íslo , , , ,75 0, , , , , , ,75 1, , , DIAMANTOVÉ OROVNÁVAČE ,50 JEDNOKRYSTALOVÉ NEBROUŠENÉ S válcovou stopkou s hlavou ON d D l L (ct) Objednací íslo 6 d 10 D 10,5 l 40 L 1,50 (ct) Objednací íslo ,5 45 1, d 10 D 10,5 l 40 L 1,50 (ct) Objednací íslo ,5 45 2, ,5 10, , ,5 12,5 45 2,50 1, ,5 45 2, Se závitovou stopkou M L (ct) Objednací íslo M 8x0,75 M 14 L 0,50 (ct) Objednací íslo M 8x1 40 0, M 8x0,75 M 14 L 0,50 (ct) Objednací íslo M 10x1 1, x0,75 8x , x1 75 1, M 10x1 8x1 40 1,00 0, x1 60 1, M 10x1 75 1, M 12x1 10x ,50 1, M 12x1 60 1, Závitové pro brusky NILES M L X Y S (ct) Objednací íslo M 10x1 M 75 L 10 X 10 Y 7 S 0,75 (ct) Objednací íslo 12x , M 10x1 M 75 L 10 X 10 Y 7 S 0,75 (ct) Objednací íslo 14x1 80 1, M 12x1 10x ,00 0, M 14x1 12x ,50 1, M 14x ,

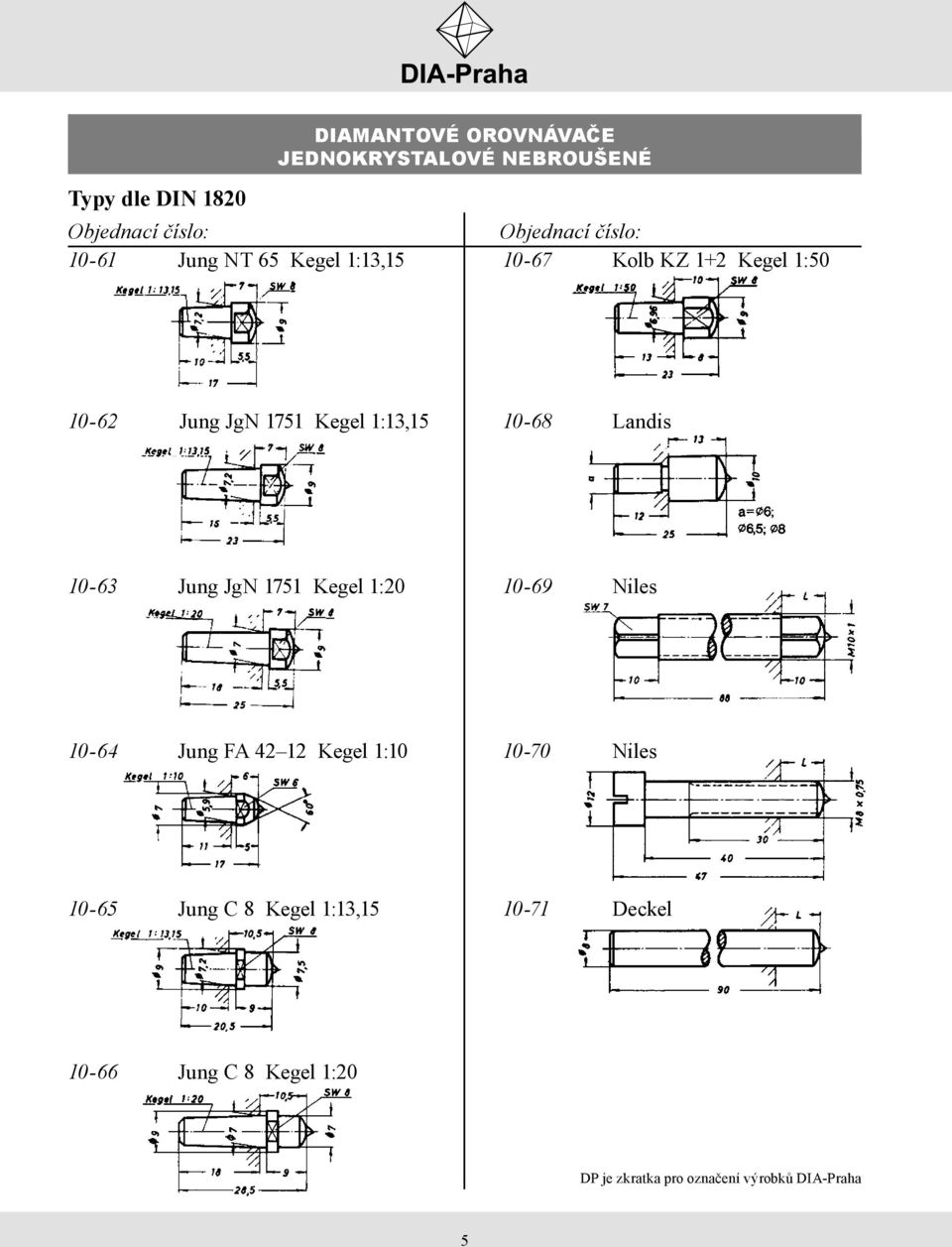

5 DIAMANTOVÉ OROVNÁVAČE JEDNOKRYSTALOVÉ NEBROUŠENÉ Typy dle DIN 18 Objednací číslo: Jung NT 65 Kegel 1:13,15 Objednací číslo: Kolb KZ 1+2 Kegel 1: Jung JgN 1751 Kegel 1:13, Landis Jung JgN 1751 Kegel 1: Niles Jung FA Kegel 1: Niles Jung C 8 Kegel 1:13, Deckel Jung C 8 Kegel 1: 5

6 DIAMANTOVÉ OROVNÁVAČE JEDNOKRYSTALOVÉ STŘECHOVITĚ BROUŠENÉ Použití: Diamantové orovnávače střechovitě broušené (profilové) se používají pro přesné orovnávání a tvarování brousících kotoučů. Pro přesné tvarování především malých radiusů se používá provedení s válcovou stopkou středěné do osy ± 0,02 mm. Zásady orovnávání viz. obrázek. Střechovitě broušené s válcovou stopkou Úhel α Úkos Faseta Objednací d L (ct) Úhel +1-2 α Úkos d L držáku Faseta γ Objednací (ct) číslo +1-2 držáku γ , číslo ,50 0, ,75 0, ,75 0, ,75 0, , , ,50 0, ,75 0, ,50 0, , Diamant je středěn do osy držáku ± 0,02 mm Za příplatek radius R v toleranci ± 0,05mm α α γ Střechovitě broušené s kuželovou stopkou Úhel α Objednací Úhel α Držák L c s (ct) +1-5 Objednací Držák L c s (ct) číslo Mk , číslo Mk1 Mk ,50 1, Mk1 Mk ,50 1, Mk , Za příplatek radius R v toleranci ± 0,05mm α 6

7 DIAMANTOVÉ OROVNÁVAČE JEDNOKRYSTALOVÉ STŘECHOVITĚ BROUŠENÉ typ DIAFORM Úhel α R Objednací L (ct) ± 0 30 Úhel α± 0,02mmR číslo Objednací L (ct) 40 ± ,125 ± 0,02mm35 0, číslo ,125 0,125 44,5 350,50 0, ,125 0, ,5 0,50 0, ,25 0, ,50 0, ,25 0,25 44,5 350,50 0, ,25 0, ,5 0,50 0, ,25 0, ,50 0, ,25 0,25 44,5 350,50 0, ,25 0, ,5 0,50 0, ,5 0, ,50 0, ,5 0,5 44,5 350,50 0, ,5 0, ,5 0,50 0, ,5 58 0, α typ FORTUNA 55 R 0,2 1,50 ct Objednací číslo Tolerance: R 0,4 +0, 0,05 Pro výrobu těchto orovnávačů se používá vysoce kvalitní diamantová surovina typu Triangel, která zaručuje jejich maximální životnost. typ SCHAUDT 70 R 0,4 1,50 ct Objednací číslo Tolerance: R 0,4 ± 0,10 Pro výrobu těchto orovnávačů se používá vysoce kvalitní diamantová surovina typu Triangel, která zaručuje jejich maximální životnost. typ REISHAUER Modul Objednací číslo 1-5Modul Objednací číslo 0,5-0, ,5-0, Tolerance: šířka drážky = 3 výška plošky B = 0,5 šířka diamantu s = 1,4 +0,4 délka diamantu L = 6 ± 2 +0,05 +0,02 +0,00 +0,05 7

8 α α α DIAMANTOVÉ OROVNÁVAČE JEDNOKRYSTALOVÉ KUŽELOVITĚ BROUŠENÉ Použití: Diamantové orovnávače kuželovitě broušené se používají pro přesné orovnávání a tvarování brousících kotoučů menších rozměrů. Ve srovnání se střechovitě broušenými orovnávači mají kuželovitě broušené nižší cenu, ale také nízkou životnost. Výhodou je přesné vystředění diamantu vzhledem k držáku, které je dané již technologií výroby. Kuželovitě broušené s válcovou stopkou Vrcholový úhel ± 1 d L (ct) Objednací číslo Vrcholový úhel Vrcholový ± 1 d L (ct) Objednací číslo 60 úhel 6 ± 1 d 50 L 0,50 (ct) Objednací číslo ,75 0, ,75 1,00 0, ,50 1,00 0, ,75 0,50 1, ,75 1,00 0, ,00 0, , Kuželovitě broušené s kuželovou stopkou Vrcholový úhel Objednací Držák L (ct) Vrcholový ±1 úhel Objednací Držák L (ct) číslo Vrcholový ±1 60 úhel Objednací Držák Mk0 36 L 0,75 (ct) číslo ± Mk0 36 0, číslo Mk1 Mk ,00 0, Mk0 36 0, Mk1 40 1, Mk1 40 1, Mk1 40 1, Kuželovitě broušené se závitovou stopkou Vrcholový úhel Objednací závit L (ct) Vrcholový ± 1 úhel Objednací závit L (ct) číslo Vrcholový ± 1 60 úhel M Objednací závit 8x0,75 14 L 0,75 (ct) číslo ± M 8x0,75 10x ,00 0, číslo M 8x0,75 10x ,00 0, M 10x1 75 1,

9 Kolečko Typ 173 Používá se pro profilování brusných kotoučů s menším nárokem na přesnost. Celková hmotnost diamantů: 2,00 ct Objednací číslo: DIAMANTOVÉ OROVNÁVAČE VÍCEZRNNÉ Kolečko Typ 177 Používá se pro rovinné orovnávání brusných kotoučů do ø 500 mm a do šířky 0 mm. Celková hmotnost diamantů: 5,00 ct Objednací číslo: Kolečko Typ 177XXL Používá se pro rovinné orovnávání brusných kotoučů nad ø 400 mm, nebo nad šířku 150 mm. Celková hmotnost diamantů 10,00 ct Objednací číslo: Kolečko Typ 178 Používá se pro rovinné orovnávání brusných kotoučů do ø 0 mm a pro vnitřní orovnávání. Celková hmotnost diamantů 1,00 ct Objednací číslo: Držák kolečka Typ Mk1 Držák není součástí kolečka. Objednává se samostatně. Na přání můžeme vyrobit držák s kuželem Mk0 nebo válcový. Objednací číslo:

10 Vícezrnné agregáty Typ B 171 s kuželovou stopkou Mk1 L ee k k d d ct ct Objednací Objednací íslo íslo íslo íslo ,00 5, Standardně v zrnitosti 1600/10. Orovnávač je určen pro strojní rovinné orovnávání kotoučů z korundu a karbidu křemíku do prům. 500 mm Prachové agregáty Typ A s válcovou stopkou D LL t t d d Objednací Objednací íslo íslo íslo íslo D LL t t d d Objednací Objednací íslo íslo íslo íslo Mk Mk DIAMANTOVÉ OROVNÁVAČE VÍCEZRNNÉ Použití převážně pro orovnávání úhlových kotoučů na závitových bruskách a pro orovnání jemných kotoučů s vysokou požadovanou jakostí povrchu opracování. Zrnitosti viz tabulka níže. Prachové agregáty MAAS Standardně v zrnitosti 400/315 Použití pro přesné orovnání CBN kotoučů v keramických vazbách. Vysoká koncentrace diamantu 250 % Volba velikosti diamantového zrna v závislosti na zrnitosti brusného kotouče: Zrnitost brusného Velikost Velikost diamantového diamantového Zrnitost Zrnitost brusného brusného Velikost diamantového Velikost diamantového kotou e kotou e kotou e kotou e zrna zrna kotou e kotou e kotou e kotou e zrna zrna D 64 D D301 D D 91 D D427 D D126 D D602 D D181 D D711 D711 Ruční orovnávače Pro všechny druhy ručního orovnávání. Diamanty na čele i obou bocích. Hmotnost diamantů: 2,50 ct Objednací číslo

11 DIAMANTOVÉ OROVNÁVAČE VÍCEZRNNÉ Destička Typ A1, B1 vrstva 10 mm Používá se pro orovnávání brusných kotoučů do ø 500 mm a šířky do 1 mm. Zrnitost diamantů se volí dle zrnitosti brusného kotouče (viz tabulka). Typ A má diamantovou vrstvu ve středu, typ B u strany. Objednací číslo: Destička Typ A2, B2 vrstva 15 mm Používá se pro orovnávání brusných kotoučů do ø 500 mm a šířky do 1 mm. Zrnitost diamantů se volí dle zrnitosti brusného kotouče (viz tabulka). Typ A má diamantovou vrstvu ve středu, typ B u strany. Objednací číslo: Destička Typ A3, B3 vrstva 10 mm Používá se pro orovnávání brusných kotoučů do ø 1000 mm a šířky do 500 mm. Zrnitost diamantů se volí dle zrnitosti brusného kotouče (viz tabulka). Typ A má diamantovou vrstvu ve středu, typ B u strany. Objednací číslo: Destička Typ A4, B4 vrstva 15 mm Používá se pro orovnávání brusných kotoučů do ø 1000 mm a šířky do 500 mm. Zrnitost diamantů se volí dle zrnitosti brusného kotouče (viz tabulka). Typ A má diamantovou vrstvu ve středu, typ B u strany. Objednací číslo: Volba velikosti diamantového zrna nebo jehel v závislosti na zrnitosti brusného kotouče: Zrnitost brusného kotou e Velikost diamantového zrna Velikost diamantových jehel rozm r x D 501 0,60mm 0, D 711 0,8 mm 0, D1001 1,1 mm 1, D1181 1,4 mm 1,40 11

12 DIAMANTOVÉ OROVNÁVAČE DESTIČKOVÉ MKD Dodáváme v provedení Typ A1, B1 a A3, B3 a mnoha dalších viz obrázky AF 331 AF 542 MKD je syntetický monokrystal diamantu tvaru kvádrů o rozměrech: 0,8 0,8 4 0,6 0,6 4 0,4 0,4 4 0,2 0,2 3 Přednosti MKD: vlastnosti blížící se přírodnímu diamantu a navíc velmi přesný tvar a homogenita zaručující 100% opakovatelnost orovnání po celou dobu životnosti orovnávače. Pro nejvyšší výkon nabízíme také provedení s vnitřním chlazením. 12

13 RUČNÍ LAPOVACÍ NÁSTROJE Ruční lapovací nástroje se používají pro jemné dolapování a srážení hran nástrojů ze slinutých karbidů, keramiky a kalených nástrojových ocelí. Zrnitost Koncentrace Objednací íslo D151 C D126 C D107 C D76 C D64 C D54 C D46 C Diamantové pilníky se používají k pilování všech velmi tvrdých materiálů: tvrdokovy, keramika, kalené oceli Při správném použití mají vysokou životnost. Sady jsou baleny v praktických plastových krabičkách, za příplatek v dřevěných. Po výběru velikosti a tvaru pilníku je nutné v objednávce uvést zrnitost dle tabulky na straně 14. DIAMANTOVÉ JEHLOVÉ PILNÍKY HESON (výběr ze sortimentu) celková délka 100 funkční délka 50 celková délka 140 funkční délka 70 celková délka 160 funkční délka 80 celková délka 0 funkční délka 90 tvar pilníku průřez obj. číslo průřez obj. číslo průřez obj. číslo průřez obj. číslo plochý 3,8 x 1,4 S x 1,5 S ,8 x 1,8 S ,8 x 1,8 S plochý zaoblený 3,8 x 1,4 S -12/R 5 x 1,5 S 21-12/R 5,8 x 1,8 S 22-12/R 6,8 x 1,8 S 23-12/R plochý špičatý 4,2 x 1,3 S -22 5,2 x 1,5 S ,8 x 1,5 S ,4 x 2,2 S tříhranný 3 x 3 S -32 3,7 x 3,7 S x 4 S ,5 x 4,5 S čtyřhranný 2,2 x 2,2 S -42 2,5 x 2,5 S ,7 x 2,7 S x 3 S půlkulatý 4 x 1,6 S -52 5,3 x 2 S ,8 x 2,2 S ,5 x 2,5 S kulatý 2,4-1 S -62 3,0-1 S ,0-1 S ,8-1 S nožový 4,2 x 1,2 S -72 5,2 x 1,5 S ,5 x 2 S ,6 x 1.2 S mečový 3,8 x 2 S -82 5,4 x 2,6 S x 3 S x 3,5 S jazýčkový 3,5 x 1,8 S -92 4,8 x 2,2 S ,5 x 2,5 S ,4 x 2,6 S tříhranný nízký 4 x 1,5 S x 2,8 S ,5 x 1,7 S x 2,2 S celková délka funkční délka plochý tříhranný čtyřhranný půlkulatý kulatý objednací číslo ,8 x 1,4 3 x 3 2,2 x 2,2 4 x 1,6 2,4-1 S 100/5P

14 kulatý nožový 4,2 2,4 x - 11,2 S ,2 3,0 x - 11,5 S S ,0 6,5 - x 1 2 S S ,8 6,6 - x 11.2 S S nožový mečový 4,2 3,8 x x 1,2 2 S ,2 5,4 x x 1,5 2,6 S S ,56 x 23 S S ,68 x 1.2 3,5 S S mečový jazýčkový 3,5 3,8 x 1,8 2 S ,4 4,8 x x 2,6 2,2 S S ,5 6 x x 32,5 S S ,4 x 3,5 x 2,6 S S jazýčkový tříhranný nízký 3,5 4 x 1,5 1,8 S ,85 x 2,2 2,8 S S ,5 5,5 x x 2,5 1,7 S S ,46 x 2,6 2,2 S S tříhranný nízký SADY DIAMANTOVÝCH 4 x 1,5 S x 2,8 JEHLOVÝCH S ,5 PILNÍKŮ x 1,7 S HESON 6 x 2,2 S (výběr ze sortimentu) celková délka funkční délka plochý tříhranný čtyřhranný půlkulatý kulatý objednací číslo celková 100délka funkční 50 délka 3,8 plochý x 1,4 tříhranný 3 x 3 čtyřhranný 2,2 x 2,2 objednací půlkulatý 4 x 1,6 kulatý 2,4-1 S 100/5P číslo ,8 5 x 1,5 1,4 3,7 3 x x 33,7 2,2 2,5 x x 2,2 2,5 45,3 x 1,6 x 2 2,4 3, S S 100/5P 140/5P ,8 5 x x 1,5 1,8 3,74 x x 3,7 4 2,5 2,7 x x 2,5 2,7 5,3 5,8 x 22,2 3,0 3, S S 140/5P 160/5P ,89 x 1, x x 46 2,75 x x 2,7 5 5,89 x x 2,2 3 3,0 5, S S 160/5P 415/5P ,8 9 x 31,8 4,5 6 x x 64,5 53 x x 53 6,5 9 x x 3 2,5 5,0 3, S S 415/5P 0/5P ,810 x x 1,8 3 4,5 10 x x 4, x x 35 6,5 11 x x 2,5 3,5 3,8 7, ,5 S S 0/5P 215/5H exkluziv dřevo x 3 10 x 10 5 x 5 11 x 3,5 7,0-1,5 S 215/5H exkluziv 160dřevo 2 x 25 3,5 x 1,5 2 x 2 2 x 2 4 x 2 3,0-1 S 150/5P oboustranné zahnuté x 25 3,5 x 1,5 2 x 2 2 x 2 4 x 2 3,0-1 S 150/5P oboustranné zahnuté Velmi jemné zrnitosti Tabulka Jemné zrnitostí zrnitosti diamantových Střední zrnitosti pilníků Hrubé zrnitosti D30 D54 Velmi jemné zrnitosti D64 D76 Jemné zrnitosti D91 D107 D126 Střední zrnitosti D151 D181 Hrubé zrnitosti D30 D54 D64 D76 D91 D107 D126 D151 D181 Pro bližší informace a celý sortiment diamantových pilníků si vyžádejte podrobný katalog HESON. DIA-Praha s.r.o. je výhradním zástupcem firmy HESON pro ČR a SR. 14

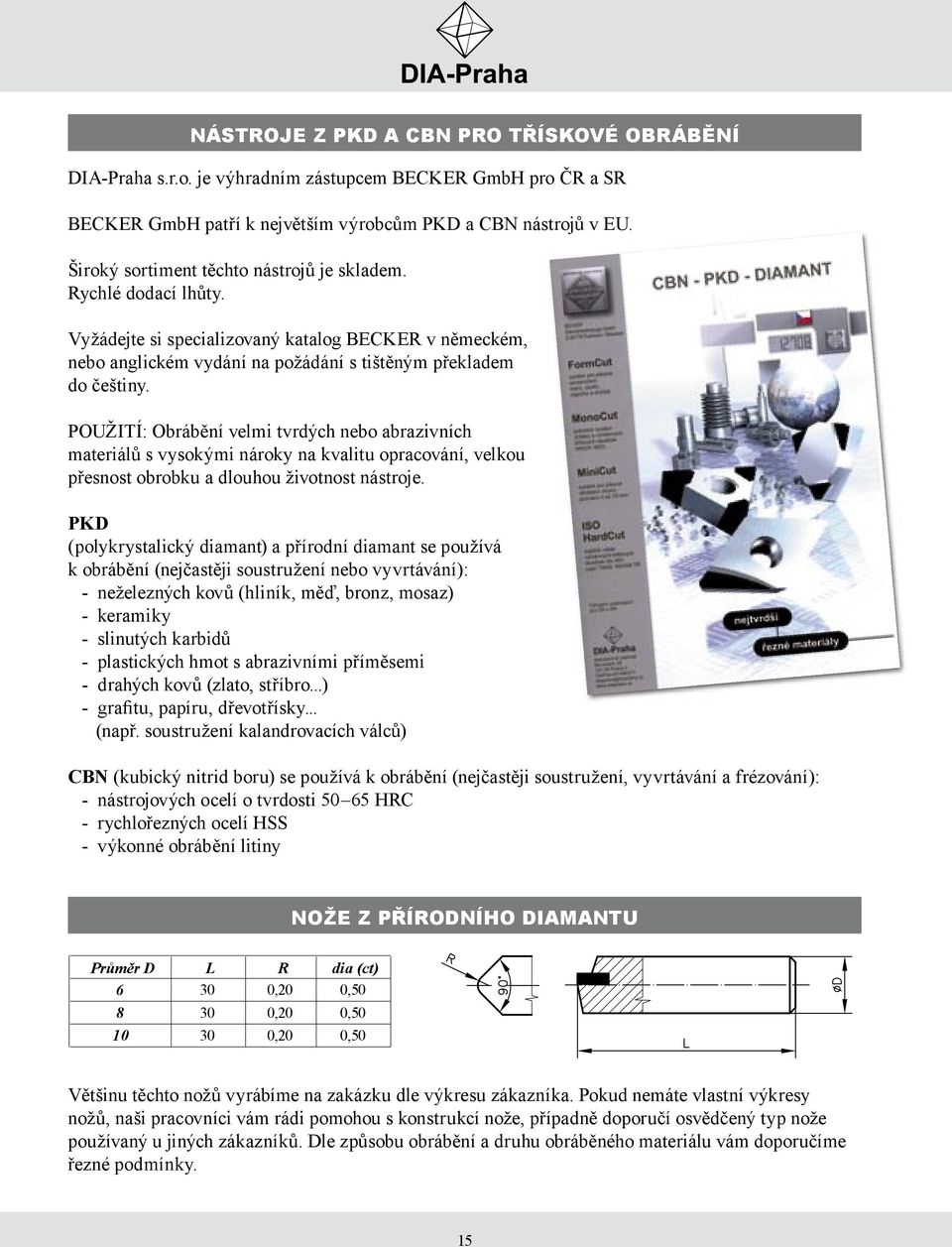

15 NÁSTROJE Z PKD A CBN PRO TŘÍSKOVÉ OBRÁBĚNÍ DIA-Praha s.r.o. je výhradním zástupcem BECKER GmbH pro ČR a SR BECKER GmbH patří k největším výrobcům PKD a CBN nástrojů v EU. Široký sortiment těchto nástrojů je skladem. Rychlé dodací lhůty. Vyžádejte si specializovaný katalog BECKER v německém, nebo anglickém vydání na požádání s tištěným překladem do češtiny. POUŽITÍ: Obrábění velmi tvrdých nebo abrazivních materiálů s vysokými nároky na kvalitu opracování, velkou přesnost obrobku a dlouhou životnost nástroje. PKD (polykrystalický diamant) a přírodní diamant se používá k obrábění (nejčastěji soustružení nebo vyvrtávání): - neželezných kovů (hliník, měď, bronz, mosaz) - keramiky - slinutých karbidů - plastických hmot s abrazivními příměsemi - drahých kovů (zlato, stříbro...) - grafitu, papíru, dřevotřísky... (např. soustružení kalandrovacích válců) CBN (kubický nitrid boru) se používá k obrábění (nejčastěji soustružení, vyvrtávání a frézování): - nástrojových ocelí o tvrdosti HRC - rychlořezných ocelí HSS - výkonné obrábění litiny NOŽE Z PŘÍRODNÍHO DIAMANTU Pr m r D L R dia (ct) , 0, , 0, , 0,50 Většinu těchto nožů vyrábíme na zakázku dle výkresu zákazníka. Pokud nemáte vlastní výkresy nožů, naši pracovníci vám rádi pomohou s konstrukcí nože, případně doporučí osvědčený typ nože používaný u jiných zákazníků. Dle způsobu obrábění a druhu obráběného materiálu vám doporučíme řezné podmínky. 15

16 DIAMANTOVÉ PASTY Diamantové pasty se používají pro dokončovací operace na funkčních plochách nástrojů, lisovacích forem, trysek, průvlaků, pro lapování velmi přesných dílů hydraulických, pneumatických a palivových systémů, atd. rozměr zrn barevné značení drsnost Objednací v µm dle ČSN dle DIN opracování Ra číslo 1/0 světle žlutá světle žlutá 0, /1 žlutá žlutá 0, /2 tmavě žlutá tmavě žlutá 0, /3 světle zelená světle zelená 0, /5 zelená zelená 0, /7 tmavě zelená tmavě zelená 0, /10 světle modrá světle modrá 0, /14 modrá modrá 0, / tmavě modrá tmavě modrá 0, /28 červená červená 0, /40 oranžová oranžová 0, Diamantové pasty splňují ekologické normy DIN, jsou omyvatelné vodou nebo organickými rozpouštědly. Barevné označení dle CZ nebo DIN normy. SYNTETICKÝ DIAMANTOVÝ PRÁŠEK Dodává se ve stejných zrnitostech jako diamantové pasty. Množství dle požadavku zákazníka. Cena za karát (1 ct = 0,2 g) je stejná pro všechny zrnitosti. 16

17 DIAMANTOVÁ VNIKACÍ TĚLESA ROCKWELL (HRC, HRA, HRN) Vnikací těleso je vyrobeno z přírodního diamantu broušeného do kužele pod 1 s kulovitě zaobleným vrcholem o poloměru 0, mm. Držák vnikacího tělesa dle ČSN viz. výkres vpravo nebo dle výkresu zákazníka. VICKERS (HV) Vnikací těleso je vyrobeno z přírodního diamantu broušeného ve tvaru pravidelného jehlanu se čtvercovou základnou a s vrcholovým úhlem protilehlých stěn 136. Držák tělesa dle ČSN viz. výkres vpravo nebo dle požadavku zákazníka. DIAMANTOVÉ DOTEKY Široký sortiment diamantových doteků vyrábíme dle požadavků zákazníků. Zde jsou vyobrazeny pouze dva nejběžnější typy s diamantem broušeným do roviny. Vyrábíme také doteky s nebroušenými (kulatými) diamanty. 17

18 Použití diamantových kotoučů: DIAMANTOVÉ A CNB KOTOUČE slinuté karbidy návary s obsahem WC, TiC keramika, sklo, porcelán drahokamy, polodrahokamy, kámen tuha, grafit, křemík žáruvzdorné a vyzdívkové materiály umělé hmoty s abrazivními plnivy Diamant v přírodní i syntetické formě je nejtvrdší známý materiál s vynikající tepelnou vodivostí a odolností do 700 C. Tyto jeho vlastnosti ho předurčují pro broušení všech tvrdých materiálů kromě ocelí! Použití CBN kotoučů: rychlořezné oceli HSS kalené oceli o tvrdosti nad 50 HRc cementované a nitridované oceli vysoce legované chromové a chromniklové oceli bílá a tvrzená litina, tvrdé návary, stelity... CBN je mezinárodně uznávaná zkratka pro kubický nitrid boru. Je to syntetický materiál, který se v přírodě nevyskytuje. Vyniká vysokou tvrdostí (druhý nejtvrdší známý materiál) a vysokou tepelnou vodivostí a stálostí do 10 C. Proto se využívá především k opracování zušlechtěných nástrojových ocelí. Specifikace DIA/CBN kotoučů: tvar kotouče dle FEPA (např. 12A2 C) rozměry kotouče (dle tabulek v katalogu) zrnitost brusiva (dle tabulky v katalogu) koncentrace (např. C75) pojivo určí výrobce dle tvaru kotouče a informace zákazníka Zrnitost DIA/CBN brusiva SN ISO 6106 ( FEPA ) US Standard (rozm r zrn v 0,001 mm) DIAMANT Drsnost povrchu Ra CBN Drsnost povrchu Ra ASTM-E /0 D251 B251 60/70 0/160 D213 1,6 B213 1,2 70/80 160/125 D181 B181 80/100 D151 1,2 B151 0,8 100/1 125/100 D126 B126 1/ /80 D107 0,8 B107 0,4 140/170 D91 B91 170/0 80/63 D76 0,4 B76 0,2 0/230 63/50 D64 B64 230/270 50/40 D54 0,2 B54 0,1 270/325 D46 B46 325/400 40/32 D35 0,1 400/500 32/28 D25 28/ D 0,08 /14 D15 Převody zrnitostí z FEPA do ČSN a US Standard jsou jen orientační Drsnost povrchu R a je také jen orientační. 18

19 Pojiva R = Pryskyřičné: Nejpoužívanější pojivo pro broušení v oblasti strojírenství. Je možné brousit za sucha i s chlazením. Vyznačuje se vysokou produktivitou broušení, samoostřícím efektem a nízkou cenou. M = Kovové: V = Keramické: G = Galvanické: Používá se pro broušení skla. V oblasti strojírenství pro nejnáročnější brousící aplikace a elektroerozivní broušení. Používá se u CBN brusných tělísek (broušení otvorů) a v některých případech pro vysoce produktivní broušení kalených ocelí na kulato a na plocho. U diamantových kotoučů se používá především pro broušení PKD. Používá se u DIA a CBN brusných tělísek (broušení otvorů). Značení pryskyřičných pojiv Pojivo Chlazení Tvrdost Šířka vrstvy Koncentrace Použití RB2W ano střední střední střední Univerzální pro DIA/CBN RB5W ano tvrdší střední střední Pro náročné broušení DIA/CBN RB5W CNC ano tvrdší střední střední Ve spojení s pevnějším diamantem nebo Borazonem pro CNC produktivní broušení RB4W ano měkčí široká nižší Pro CBN při slabém chlazení, obsahuje mazací přísadu, aby kotouč nepálil RB3D ne tvrdší užší střední Pro DIA/CBN/Borazon RB4D ne střední široká střední RX4D ne nejměkčí široká střední RX3D ne měkčí široká střední Pro DIA/CBN/Borazon, obsahuje mazací přísadu, aby kotouč nepálil Pro DIA/CBN/Borazon, nejjemnější zrnitosti, nedrží hrany, obsahuje mazací přísadu, aby kotouč nepálil Pro DIA/CBN/Borazon, pěkně bere, ale rychleji ubývá, vhodná pro smíšené broušení TK+ ocel Koncentrace Koncentrace DIA/CBN vyjadřuje váhový obsah brusiva v 1cm 3 brousicí vrstvy. Základní koncentrace je C100 (4,4ct /cm 3 ), kde DIA/CBN brusivo zaujímá 25 % objemu brousící vrstvy. Pro jemné zrnitosti se používají nízké koncentrace, při nárocích na držení tvaru kotouče používáme vysoké koncentrace. Koncentrace C40 C50 C75 C100 C125 C150 Obsah brusiva (ct) 1,76 2,2 3,3 4,4 5,5 6,6 19

20 Doporučené řezné rychlosti (m/s) Broušení TK diamantem: Broušení ocelí CBN: P O J I V O P O J I V O druh prysky i né prysky i né kovové keramické galvanické druh prysky i né kovové keramické galvanické broušení: chlazení chlazení za za sucha sucha chlazení chlazení za za sucha sucha broušení broušení broušení: nástroj nástroj chlazení za sucha chlazení za sucha broušení broušení na na nástroj plocho plocho broušení broušení na na plocho kulato kulato broušení broušení na otvor otvor kulato broušení otvor P O J I V O P O J I V O druh prysky i né prysky i né kovové keramické galvanické druh prysky i né kovové keramické galvanické broušení: chlazení chlazení za za sucha sucha chlazení chlazení za za sucha sucha broušení broušení broušení: nástroj nástroj chlazení za sucha chlazení za sucha broušení broušení na na nástroj plocho plocho broušení broušení na na plocho kulato kulato broušení broušení na otvor otvor kulato broušení otvor Přepočet obvodové rychlosti v závislosti na otáčkách ø5 ø5 ø10 ø10 ø ø ø50 ø50 ø75 ø75 ø100 ø100 ø125 ø125 ø150 ø150 ø0 ø0 ø300 ø m/s m/s 38 ø ø ø ø ø ø ø ø ø0 950 ø m/s m/s m/s m/s m/s m/s m/s m/s m/s m/s Například 35 kotouč m/s prům. 100 potřebuje pro obvodovou rychlost m/s přibližně 3800 otáček Příklad objednávky P íklad objednávky 11V9 D100-W6-X2-H-D126-C75-RB2W zrnitost upínací otvor rozm ry kotou e a brusné vrstvy tvar kotou e dle FEPA pojivo koncentrace

21 Přehled tvarů diamantových a CBN kotoučů dle FEPA Tvary a rozměry kotoučů zde neuvedených vyrobíme dle požadavku zákazníků

22 12A A2 DIAM ANT CBN 45 D W X2 X3 X4 X2 X3 X4 H T-X T-X 2 12A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A2451 ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** A A A A A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** 12A ** ** ** ** * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 22

23 11A2 D IAM AN T CB N D W X2 X3 X4 X2 X3 X4 H T-X A A A A A * * A A A A A * * A A A A A * * A A A A A * * A A A A A * * A D IAM 1 1 A 2 0AN 1 7 T 1 1 A A CB 1 A 2N1 1 2 * * D 10 W 1 1 AX AX AX AX AX X4 * * H T-X A A A A* 2* A* 2* * * A A A A A * * A A A A A * * A* * A* 2* A* 2* A* 2* A* 2* * * A A A A A * * A A A A A * * A A A A2 1 1 A A * * A A A * * * * * * D IAM AN T CB N A A A A A * * D W X2 X3 X4 X2 X3 X4 H 23 T-X A A A * 3 4 A A A A A * * * * * * * * * * * * * A A A A A * * A A A A A * * A A A A A * * A A A A A * * A D IAM 4 A 2 0 1AN 6 T 4 A A CB A 2 1N 1 2 * * 6 D 3W 4 A 2X A X AX AX AX X4 * * H T-X A A A A A * * A A A A* 2* A 2* 1* 0 4 * * A A A A A * * * * 5 4 A A A A A * * * * A A A A A * * * * 15 4 A A A A A * * A A A * * 5 * * 4 A * * * * 4 A * * A A A * * * * 4 A * * * * 4 A * * A A * * * * 15 * * 4 A * * * * 4 A * * A A A A A * * A A A A A * * A A A A A * * A A A A A * * 9 5 * * 4 A * * * * 4 A * * * * 4 A * * * * 4 A * * * * 4 A * * * * 4 A * * * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 23

24 4ET9 D IAM AN T CB N D W X=1 X=1 H T 75 4 D IAM 4 E T 9 0AN 0 1 T 4CB E T 9 1N D W4 4 EX=1 T EX=1 T H 6 T E T E T E T E T E T E T BT9 D IAM AN T CB N D W X=1 X=1 H T 75 6 D IAM 4 BT 9 0AN 0 1 T 4 BT CB9 1N D W10 4 BT X= BT X= H 10 T BT BT BT BT BT BT V2 D IAM AN T CB N D W X2 X3 X4 X2 X3 X4 H T-X V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * 36 * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 24 D IAM AN T CB N

25 12V2 D IAM AN T CB N D W X2 X3 X4 X2 X3 X4 H T-X V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * V V V V V * * 23 11V9 D IAM AN T CB N D U X2 X3 X2 X3 H T-X V V V V V V V V V V V V V V V V V V V V V V V V * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 25 D IAM AN T CB N D U X2 X3 X2 X3 H T-X V V V V V V V V

26 V V V V V V V V V V V V V V V V V9 D IAM AN T CB N D U X2 X3 X2 X3 H T-X V V V V V V V V V V V V V V V V A2 6A2B Kotouč 6A2B má vyvrtané 3 nebo 4 otvory ø8,4 se zahloubením na ø15 na roztečné kružnici ø70. D IAM AN T CBN 6A2 6A2B D W X2 X3 X4 X2 X3 X4 H T-X H T-X 2 6A01 6A02 6A03 6A2101 6A2102 ** A04 6A05 6A06 6A2103 6A2104 ** A07 6A08 6A09 6A2105 6A2106 ** A10 6A11 6A12 6A2107 6A2108 ** A13 6A14 6A15 6A2109 6A2110 ** A16 6A17 6A18 6A2111 6A2112 ** A19 6A 6A21 6A2113 6A2114 ** A22 6A23 6A24 6A2115 6A2116 ** A25 6A26 6A27 6A2117 6A2118 ** A28 6A29 6A30 6A2119 6A21 ** A31 6A32 6A33 6A2121 6A2122 ** A34 6A35 6A36 6A2123 6A2124 ** A37 6A38 6A39 ** ** ** A40 6A41 6A42 6A2125 6A2126 ** A43 6A44 6A45 6A2127 6A2128 ** ** 6A46 6A47 ** 6A2129 ** ** 6A48 ** ** 6A2130 ** ** 6A49 ** ** 6A2131 ** ** 6A50 ** ** 6A2132 ** ** 6A51 ** ** 6A2133 ** ** 6A52 ** ** ** ** ** 6A53 ** ** ** ** * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 26

27 1A1 DIA CBN DIA CBN D T X3 X3 H D T X3 X3 H 6 1A1001 1A A1031 1A1131 8* 8 1A1002 1A A1032 1A A1003 1A A1033 1A * 10 1A1004 1A A1034 1A A1005 1A A1035 1A * 10 1A1006 1A A1036 1A A1007 1A A1037 1A A1008 1A A1038 1A ** 15 1A1009 1A A1039 1A1139 1A1010 1A A1040 1A A1011 1A A1041 1A1141 ** 15 1A1012 1A A1042 1A A1013 1A A1043 1A A1014 1A A1044 1A ** 15 1A1015 1A A1045 1A A1016 1A A1046 1A A1017 1A A1047 1A ** 15 1A1018 1A A1048 1A A1019 1A A1049 1A A10 1A A1050 1A A1021 1A A1051 1A A1022 1A A1052 1A A1023 1A A1053 1A A1024 1A A1054 1A A1025 1A A1055 1A A1026 1A *** *** A1027 1A *** *** A1028 1A A1056 1A A1029 1A1129 1A1057 1A A1030 1A *** *** 76 * Výška vrstvy X u prům je 2mm **Výška vrstvy X u prům je 2,5mm *** Cena na základě poptávky Malé průměry lze za příplatek dodat v provedení 1A1W (na stopce). 27

28 1A1R DIAMANTOVÉ A CBN ŘEZACÍ KOTOUČE Kovová vazba Pryskyřičná vazba D T E X H D iam ant 7 5 0,7 0, A 1 R M , A 1 R M ,7 0,5 3 1 A 1 R M , A 1 R M ,7 0,5 3 1 A 1 R M , A 1 R M D 5 0 T1,2 E1 X3 H D1 iam A 1 Rant M ,7 0, A 1 R M , A 1 R M Kotouče jsou vhodné k řezání tvrdokovů, keramiky, feritů. Vyrábějí se v měkké kovové vazbě s koncentrací 0. Nutno chladit! ,7 0,5 3 1 A 1 R M , A 1 R M ,7 0,5 3 1 A 1 R M , A 1 R M , A 1 R M D T X H Diamant CBN 75 0,8 5 1A1RR001 ** A1RR002 ** A1RR003 ** 100 1,2 5 1A1RR004 ** A1RR005 ** 125 1,5 5 1A1RR006 ** D 150 T 1,5 X 5 H Diamant 1A1RR007 CBN** 75 0,8 5 1A1RR001 ** A1RR002 ** Kotouče pro řezání tvrdokovů a dalších tvrdých materiálů s možností řezat za sucha i s chlazením. Není nutno chladit! A1RR003 ** 100 1,2 5 1A1RR004 ** A1RR005 ** 125 1,5 5 1A1RR006 ** 150 1,5 5 1A1RR007 ** PRECIZNÍ DIAMANTOVÉ A CBN ŘEZACÍ KOTOUČE DIACUT Kotouče mají tvar 1A8 a upínají se do speciálních přírub. Jsou vhodné pro nejnáročnější řezání s malou průměr šířka diamant CBN upínací otvor Cena šířkou řezu a pro vybrušování přesných malých drážek již od 0,1 mm! Šířka řezu je odstupňována 75 0,10-2,00 ano ano dle požadavku ** po 0,025 mm! Vyrobeno v USA ,10-2,00 ano ano dle požadavku ** 115 0,10-2,00 ano ano dle požadavku ** 150 0,10-2,00 ano ano dle požadavku ** 0 0,10-2,00 ano ano dle požadavku ** průměr šířka diamant CBN upínací otvor Cena 75 0,10-2,00 ano ano dle požadavku ** 100 0,10-2,00 ano ano dle požadavku ** 115 0,10-2,00 ano ano dle požadavku ** 150 0,10-2,00 ano ano dle požadavku ** 0 0,10-2,00 ano ano dle požadavku ** Příruby k těmto řezacím kotoučům dodáváme jednotlivě, dle požadavku na hloubku řezu nebo v sadách, odstupňovaných po 2 mm. Pro bližší informace nás kontaktujte. * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 28

29 1A1W Galvanická niklová vazba. Nástroje HESON s vysokou produktivitou broušení. Nutné přesné upnutí s házivostí do 0,02 mm. Nelze orovnávat. Vyžádejte si podrobný katalog HESON s mnohem širší nabídkou. D T T+L2 Diamant CBN stopka Y L D T Diamant CBN stopka Y L 0,4 2 3 D-S 100/4 B-S 100/4 TK ,4 3 D-S 301 B-S 301 TK 2 0,5 2 3 D-S 100/5 B-S 100/5 TK ,4 4 D-S 304 B-S 304 TK 3 0,6 3 5 D-S 100/6 B-S 100/6 TK ,4 5 D-S 307 B-S 307 TK 4 0,7 3 6 D-S 100/7 B-S 100/7 TK ,4 5 D-S 310 B-S 310 TK 5 0,8 3 6 D-S 100/8 B-S 100/8 TK ,4 7 D-S 313 B-S 313 TK 6 50, 75, 100 0,9 3 7 D-S 100/9 B-S 100/9 TK ,4 7 D-S 316 B-S 316 TK 7 1,0 3 7 D-S 101 B-S 101 TK ,4 10 D-S 319 B-S 319 TK 8 1,1 3 8 D-S 101/1 B-S 101/1 TK ,4 10 D-S 322 B-S 322 TK 9 1,2 3 8 D-S 101/2 B-S 101/2 TK ,4 10 D-S 326 B-S 326 TK 10 1,3 3 8 D-S 101/3 B-S 101/3 kalená ,4 10 D-S 330 B-S 330 TK 12 1,4 3 8 D-S 101/4 B-S 101/4 kalená ,5 5 D-S 401 B-S 401 kalená 4 50, 75 1, D-S 102 B-S 102 TK ,0 5 D-S 403 B-S 403 kalená 4 50, 75 1, D-S 102/6 B-S 102/6 kalená ,0 5 D-S 350 B-S 350 TK 3 75, 100 1, D-S 102/7 B-S 102/7 kalená ,5 5 D-S 405 B-S 405 kalená 4;5 50, 70, 80 1, D-S 102/8 B-S 102/8 kalená ,0 6 D-S 410 B-S 410 kalená 4;5 50, 70, 80 1, D-S 102/9 B-S 102/9 kalená ,0 5 D-S 352 B-S 352 TK 3 80, 100 2, D-S 103 B-S 103 TK ,5 6 D-S 415 B-S 415 kalená 5;6 70, 80, 100 2, D-S 103/1 B-S 103/1 kalená ,0 10 D-S 421 B-S 421 kalená 5;6 70, 80, 100 2, D-S 103/2 B-S 103/2 kalená ,0 8 D-S 356 B-S 356 TK 6 75, 100 2, D-S 103/3 B-S 103/3 kalená ,5 10 D-S 424 B-S 424 kalená 6 70, 80, 100 2, D-S 103/4 B-S 103/4 kalená ,0 10 D-S 427 B-S 427 kalená 6 70, 80, 100 2, D-S 104 B-S 104 TK ,0 8 D-S 358 B-S 358 TK 6 75, 100 3, D-S 105 B-S 105 TK ,5 10 D-S 430 B-S 430 kalená 6;8 70, 80, 100 3,5 5 - D-S 106 B-S 106 kalená ,0 10 D-S 436 B-S 436 kalená 6;8 70, 80, 100 4,0 5 - D-S 107 B-S 107 kalená ,5 10 D-S 442 B-S 442 kalená 6;8 70, 80, 100 4,5 5 - D-S 108 B-S 108 kalená ,0 10 D-S 448 B-S 448 kalená 6;8 70, 80, 100 5,0 6 - D-S 109 B-S 109 kalená ,0 10 D-S 360 B-S 360 TK ,0 7 - D-S 110 B-S 110 kalená ,0 10 D-S 361 B-S 361 TK ,0 7 D-S 111/40 B-S 111/40 kalená ,0 15 D-S 463 B-S 463 kalená 6;8 70, 80, 100 4,5 7 D-S 111/45 B-S 111/45 kalená ,0 15 D-S 481 B-S 481 kalená 6;8 70, 80, 100 5,0 7 D-S 111/50 B-S 111/50 kalená ,0 10 D-S 364 B-S 364 TK ,5 7 D-S 111/55 B-S 111/55 kalená ,0 15 D-S 499 B-S 499 kalená 6,0 7 D-S 111 B-S 111 kalená ,0 15 D-S 517 B-S 517 kalená 7, D-S 112 B-S 112 kalená ,0 15 D-S 535 B-S 535 kalená 6 70, 80, 100 8, D-S 113 B-S 113 kalená ,0 15 D-S 553 B-S 553 kalená 9, D-S 114 B-S 114 kalená ,0 15 D-S 571 B-S 571 kalená 8 70, 80, , D-S 115 B-S 115 kalená ,0 15 D-S 589 B-S 589 kalená 12, D-S 116 B-S 116 kalená ,0 15 D-S 604 B-S 604 kalená 10 80,100,1 15, D-S 117 B-S 117 kalená 6 60,0 15 D-S 616 B-S 616 kalená Zrnitosti jemné střední hrubé Diamant D30 D64 D76 D91 D107 D126 D151 D181 CBN B30 B64 B76 B91 B107 B126 B151 B181 D T H Diamant CBN D T H Diamant CBN R 110 R 110 1A R 150 R R 1 R 1 nástrčná R 160 R R 125 R125 tělíska R 170 R R 130 R130 s upínacím R 180 R ; 8 R 140; R 143 R140; R 143 otvorem H R 190 R R 146 R R 0 R 0 29

30 Keramická vazba pro nejvyšší produktivitu broušení s možností orovnávání a tvarování. 1A1 CBN v keramické vazbě (ELBORO) D T H X CBN D T H X CBN ** ** A1V A1V ** ,32 5 ** ,13 5 1A1V A1V ** , 10 ** 32 D T 13 H 5 X 1A1V103 CBN 150 D T 32 H 5 X 1A1V112 CBN ** ** ** ,51 5, 10 ** A1V A1V A1V A1V ** ,13 ** ,32 5 ** ,76 5, 10 ** ,13 5 1A1V A1V A1V A1V ** ,13 ** , 10 ** ,127 5, 10 ** A1V A1V A1V A1V ** 5-50 ** ,51 5, 10 ** , 10 ** A1V A1V A1V A1V ,13 5 ** 5-50 ** ,76 5, 10 ** ,3 5, 10 ** A1V A1V A1V A1V ,13 5 ** 5-50 ** ,127 5, 10 ** A1V A1V A1V ** , 10 ** A1V A1V ** ,3 5, 10 ** A8 1A1V108 CBN v keramické vazbě 400 (ELBORO) A1V ** Řezná rychlost m/s Keramická vazba pro nejvyšší produktivitu broušení s možností orovnávání a tvarování A1V109 D T H CBN D T H CBN 3 4 1,2 1A8V A8V ,6 2,0 ** ,0 4,0 ** 4 8 1,6 1A8V A8V ,0 2,6 ** ,0 5,0 ** A8V A8V111 D T H CBN D T H CBN ,0 2,6 ** ,0 5,0 ** 3 4 1,2 1A8V A8V ,6 1A8V A8V ,6 2,0 ** ** ,0 4,0 ** ,0 5,0 ** 4 8 1,6 1A8V A8V A8V A8V ,0 2,6 ** ,0 5,0 ** ** ,0 6,0 ** A8V A8V A8V A8V ,0 2,6 ** ,0 5,0 ** ** ,0 6,0 ** ,6 1A8V A8V A8V A8V ** ,0 4,0 ** ,0 5,0 ** ,0 6,0 ** A8V A8V A8V A8V ** ,0 4,0 ** ,0 6,0 ** ,0 10,0 ** A8V A8V ** ,0 6,0 ** A8V A8V ,0 4,0 ** ,0 6,0 ** A8V A8V ,0 4,0 ** ,0 10,0 ** * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 30

31 9A3 DIAMANT CBN D W X2 X3 X4 X2 X3 X4 H T-2X A3001 9A3002 ** 9A3101 9A3102 ** 23 DIAMANT 5 9A3003 9A3004 ** 9A3103 9A3104 ** 23 X2125 X3 X4 X2 X3 X4 H T-2X 10 9A3005 9A3006 ** 9A3105 9A3106 ** 9A3001 9A3002 ** 9A3101 9A3102 ** A3007 9A3008 ** 9A3107 9A3108 ** 9A3003 9A3004 ** 9A3103 9A3104 ** A3009 9A3010 ** 9A3109 9A3110 ** 0 9A3005 9A3006 ** 9A3105 9A3106 ** A A3008 ** ** ** 9A3107 ** 9A3108 ** ** ** ** A3011 9A3012 ** 9A3111 ** ** 0 9A3009 9A3010 ** 9A3109 9A3110 ** A3013 9A3014 ** 9A3112 ** ** ** ** ** ** ** ** 23 ** ** ** ** ** ** 9A3011 9A3012 ** 9A3111 ** ** A3015 9A3016 ** ** ** ** 0 9A3013 9A3014 ** 9A3112 ** ** A3017 9A3018 ** ** ** ** 0 ** ** ** ** ** ** ** ** ** ** ** ** A3015 9A3016 ** ** ** ** CBN 0 9A3017 9A3018 ** ** ** ** ** ** ** ** ** ** D U X R DIAMANT 14F1 CBN H J T F F ,5 14F F D U X R DIAMANT CBN H J T F F F F ,5 14F F ,5 14F F F F F F F F ,5 14F F ,5 14F F F F F F F F ,5 14F F ,5 14F F F F F F ** ** 5 6 2,5 14F F ,5 14F F F F F F ** ** ,5 14F1013 ** ,5 14F F F1014 ** F F ** ** ,5 14F1013 ** ,5 14F F F1014 ** F F ** ** ,5 ** ** 3 3 1,5 14F F ** ** F F ,5 ** ** ** ** 1 10 * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 31

32 14EE1 DIAMANT CBN DIAMANT CBN D U V30 / X7 V60 / X5 V90 / X5 V30 / X7 V60 / X5 V90 / X5 H 75 D U 3 V30 / ** X7 V60 **/ X5 V90 **/ X5 V30 / ** X7 V60 **/ X5 V90 **/ X5 H 75 ** ** ** ** ** ** ** ** ** 100 ** ** ** ** ** ** ** ** ** 125 ** ** ** ** ** ** ** ** ** ** ** ** ** ** ** 14V1 D IAM AN T CB N IAM AN CB D U X V 1 5 V 2 0 V 2 5 V 1 5 V 2 0 V 2 5 H D U 3 X 4 V * 1* 5 V * 2* 0 V * 2* 5 V * 1* 5 V * 2* 0 V * 2* 5 H 3 4 * * * * * * 1 4 V * * * * 1 4 V * * V V * * * * * * * * * * * * * * * * * * * * * * * * 3 4 * * * * * * 1 4 V * * * * 1 4 V * * V V * * * * * * * * * * * * * * * * * * * * * * * * 4 4 * * * * * * 1 4 V * * * * 1 4 V * * V V * * * * * * * * * * * * 6 6 * * * * * * * * * * * * * Aktuální ceny kotoučů naleznete dle objednacích čísel v ceníku na ** Ceny na základě poptávky. 32
