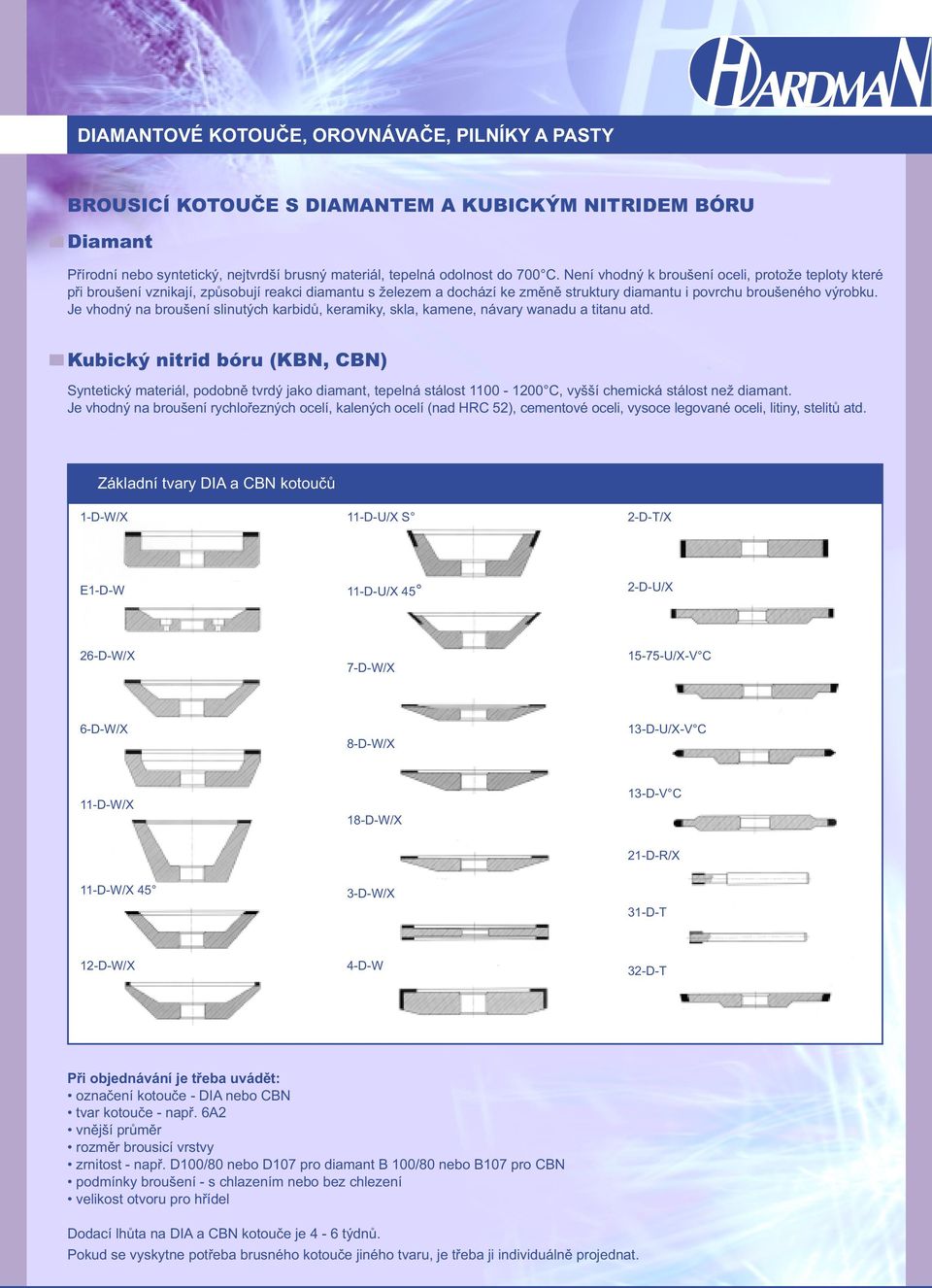

1 BROUSICÍ KOTOUČE S DIAMANTEM A KUBICKÝM NITRIDEM BÓRU Diamant Přírodní nebo syntetický, nejtvrdší brusný materiál, tepelná odolnost do 700 C. Není vhodný k broušení oceli, protože teploty které při broušení vznikají, způsobují reakci diamantu s železem a dochází ke změně struktury diamantu i povrchu broušeného výrobku. Je vhodný na broušení slinutých karbidů, keramiky, skla, kamene, návary wanadu a titanu atd. Kubický nitrid bóru (KBN, CBN) Syntetický materiál, podobně tvrdý jako diamant, tepelná stálost C, vyšší chemická stálost než diamant. Je vhodný na broušení rychlořezných ocelí, kalených ocelí (nad HRC 52), cementové oceli, vysoce legované oceli, litiny, stelitů atd. Základní tvary DIA a CBN kotoučů 1-D-W/Xčů 11-D-U/X S čů 2-D-T/Xčů E1-D-Wčů 11-D-U/X 45 ů 2-D-U/Xčů 26-D-W/Xčů 7-D-W/Xů U/X-V Cčů 6-D-W/Xčů 8-D-W/Xů 13-D-U/X-V Cčů 11-D-W/Xčů 18-D-W/Xů 13-D-V Cčů 21-D-R/Xčů 11-D-W/X 45 čů 3-D-W/Xčů 31-D-Tčů -D-W/Xčů 4-D-Wčů 32-D-Tčů Při objednávání je třeba uvádět: označení kotouče - DIA nebo CBN tvar kotouče - např. 6A2 vnější průměr rozměr brousicí vrstvy zrnitost - např. D0/80 nebo D7 pro diamant B 0/80 nebo B7 pro CBN podmínky broušení - s chlazením nebo bez chlezení velikost otvoru pro hřídel Dodací lhůta na DIA a CBN kotouče je 4-6 týdnů. Pokud se vyskytne potřeba brusného kotouče jiného tvaru, je třeba ji individuálně projednat.

Je vhodný na broušení slinutých karbidů, keramiky, skla, kamene, návary wanadu a titanu atd.

2 DIAMANTOVÉ OROVNAVAČE Jednokrystalové Používají se pro přímočaré i tvarové orovnávání. Krystal diamantu je vsazen do držáku, nejčastěji válcového nebo kuželového tvaru. Po otupení krystalu je možné jeho přesazení. Velikost krystalu se udává v karátech a správnou volbu pro určitou velikost orovnávaného kotouče ukazuje diagram. Návod k použití Spojte pravítkem průměr a tloušťku brusného kotouče. Průsečík na ose ukazuje karátovou váhu diamantu, který má být použit. Vícekrystalové Lattice Vícekrystalový orovnavač, jednotlivé krystaly jsou uspořádány v jedné vrstvě s pravidelnými rozestupy, takže vytvářejí dojem mřížky (lattice). Jsou vhodné pro přímočaré orovnávání kotoučů středních rozměrů. Jsou dodávány s držáky různých typů - kuželové, válcové, ruční s rukojetí. Aktivní diamantová plocha má d= mm. Plate Jsou vhodné pro tvarové orovnávání brusných kotoučů při hrotovém i bezhrotovém broušení. Aktivní část orovnavače má tvar destičky. Jednotlivé krystaly diamantu jsou seřazeny v řadách pod sebou a překrývají se tak, aby při opotřebení orovnavače nevznikla hluchá místa bez diamantu a aby po celou dobu životnosti byla zachována stále stejná šíře pracovní stopy. PC 20 PS 20 PC PS

Návod k použití Spojte pravítkem průměr a tloušťku brusného kotouče. Průsečík na ose ukazuje karátovou váhu diamantu, který má být použit.

3 ROLL Nejběžnější typy vícekrystalových orovnavačů pro použití při orovnávání klasických brusných kotoučů na rovinných, hrotových i bezhrotých bruskách. Orovnavače R - R 40 jsou určeny pro přímočaré orovnávání, R 50 a R 60 i pro orovnávání tvarové. Je možno dodat orovnavače s obvyklými držáky, nebo samostatné funkční části osazené diamantem. TYP TVAR A ROZMĚR FUNKČNÍ ČÁSTI OBSAH DIAM. TVAR A ROZMĚR DRŽÁKU URČENO PRO BROUS. KOTOUČ ZRNITOST Ø mm ŠÍŘE ČSN ISO mm R 5 crt válc. Ø mm do 600 R 20 5 crt válc. Ø mm do 300 R 30 1,5 crt do 80 R 40 0,75 crt kužel. MK 0 válc. Ø 6 mm do 0 do 20 R 50 1,75 crt do 600 do 200 R 60 1,2 crt až 1,6 crt do 800 do 400

Je možno dodat orovnavače s obvyklými držáky, nebo samostatné funkční části osazené diamantem. TYP TVAR A ROZMĚR FUNKČNÍ ČÁSTI OBSAH DIAM. TVAR A ROZMĚR DRŽÁKU URČENO PRO BROUS.

4 Diamantové jehlové pilníky pilníky jsou určeny pro opracování tvrdých materiálů: kalených ocelí, slinutých karbidů, keramiky, skla, kamene atd. vysoce profesionální kvalita těchto výrobků umožňuje jejich efektivní použití v průmyslové výrobě, zejména u nástrojů pilníky najdou uplatnění i v drobné řemeslné výrobě, připadně umělecké činnosti, nebo dobře vybavené domácí dílně pilníky jsou vyrobeny galvanickým způsobem z jakostní přírodní diamantové suroviny v koncentraci 200%, pojivo Ni 160/5, D 151 pilníky mohou být dodávány v komletní sadě nebo jednotlivě Pilník nožový Pilník obdélníkový Pilník čtvercový Pilník trojúhelníkový nízký Pilník trojúhelníkový vysoký Pilník úsečkový Pilník kruhový

připadně umělecké činnosti, nebo dobře vybavené domácí dílně pilníky jsou vyrobeny galvanickým způsobem z jakostní přírodní diamantové suroviny v koncentraci 200%, pojivo Ni

5 Diamantové pasty Složení: Diamantový syntetický prášek - DSM, tříděný na požadovanou zrnitost. Pojivo - slouží jako mazací a chladící prostředek. Po ukončení leštění je možné zbytky pasty snadno smýt z povrchu, například lihem. Původní konzistence past je určena i při dlouhodobém skladování. Balení a označení: Diamantové pasty se dodávají v dávkovačích z plastické hmoty (ve tvaru injekční stříkačky), které zaručují dokonalé a hospodárné využití a jednoduchou manipulaci. Kontrolu spotřeby umožňuje měřící stupnice. Dávkovač obsahuje 5 g pasty. Použití: Diamantové pasty se používají pro dokončovací operace funkčních ploch nástrojů, lisovacích forem, trysek, průvlaků, zápustek a pro metalografi cké výbrusy. V tabulce uvádíme informativní hodnoty dosažitelné drsnosti povrchu R a v závislosti na použité zrnitosti dia-pasty R a Zrnitost Barevné označení 1/0 µm světle žlutá 3/2 µm žlutá 5/3 µm světle zelená 7/5 µm zelená /7 µm tmavě zelená / µm světle modrá 20/ µm modrá 28/20 µm tmavě modrá 40/28 µm červená

Balení a označení: Diamantové pasty se dodávají v dávkovačích z plastické hmoty (ve tvaru injekční stříkačky), které zaručují dokonalé a hospodárné využití a jednoduchou manipulaci.
