1 Stavebnicový systém regula ných armatúr

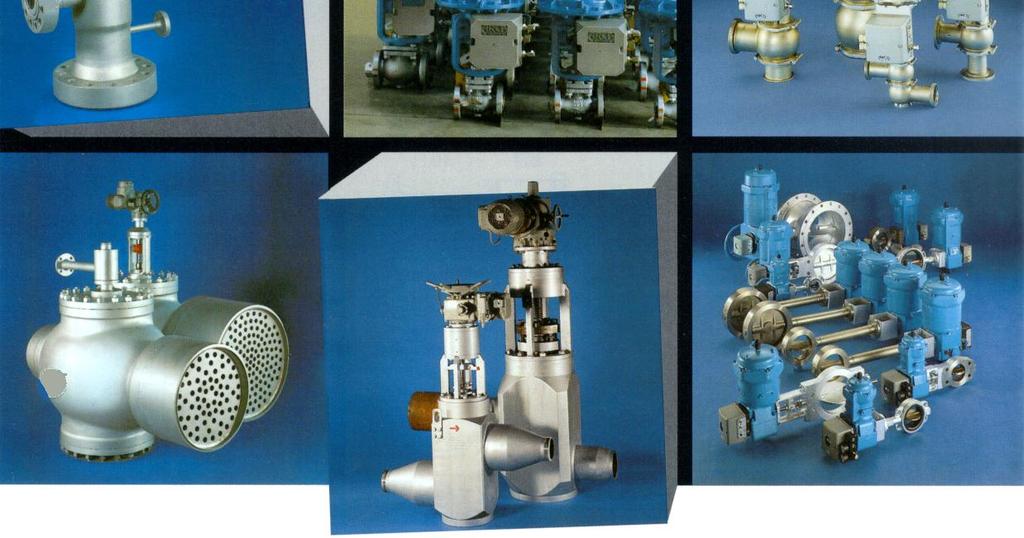

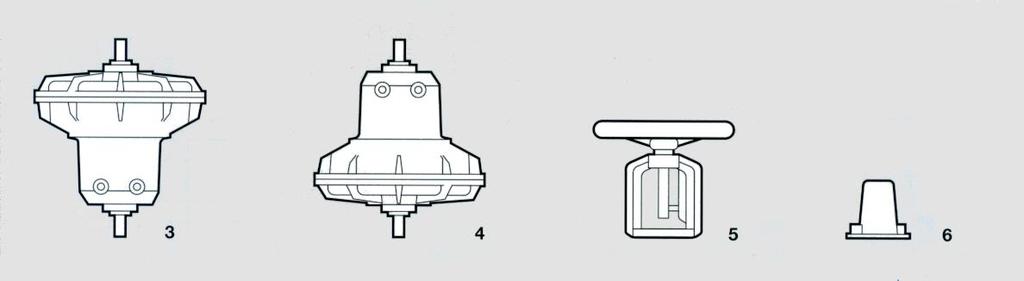

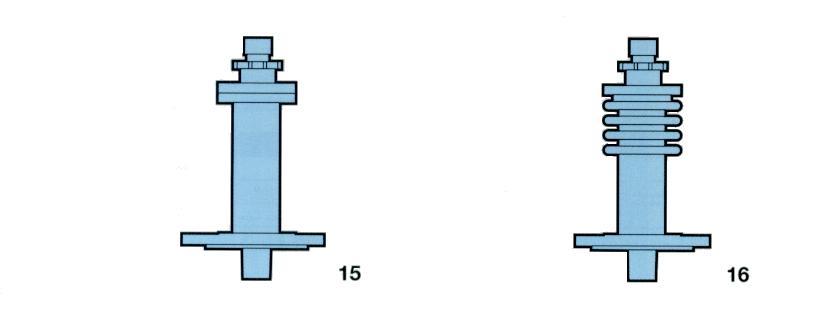

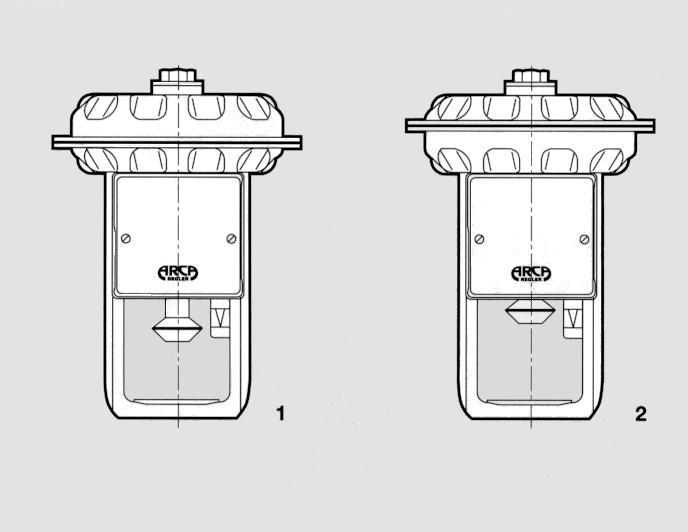

2 Stavebnicový systém regula ných armatúr: hospodárna rozmanitos 1 Pneumatický membránový pohon, typový rad 812 s integrovaným korektorom, typový rad Možnos zmeny zmyslu pôsobenia 3 Pneumatický membránový pohon, typový rad Možnos zmeny zmyslu pôsobenia 5 Núdzové ru né ovládanie membránového pohonu 6 Ochranná krytka membránového pohonu 12 Príruba veka, štandardné vyhotovenie (teleso upchávky: grafit, teflon) 13 Tlakové od ah enie - Všetky vyhotovenia príruby veka aj s plným tlakovým od ah ením 14 Príruba veka s chladiacimi rebrami 15 Príruba veka s utesnením príruby (kovový alebo teflonový vlnovec) 16 Príruba veka s izola ným st pom na vysokú alebo nízku teplotu

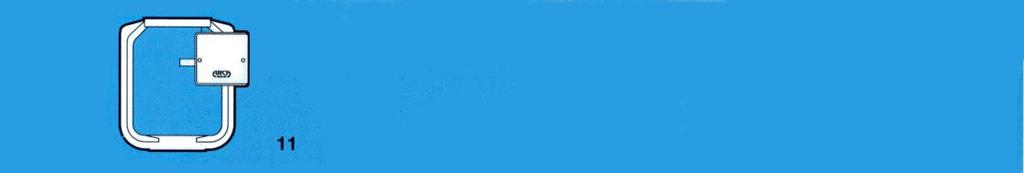

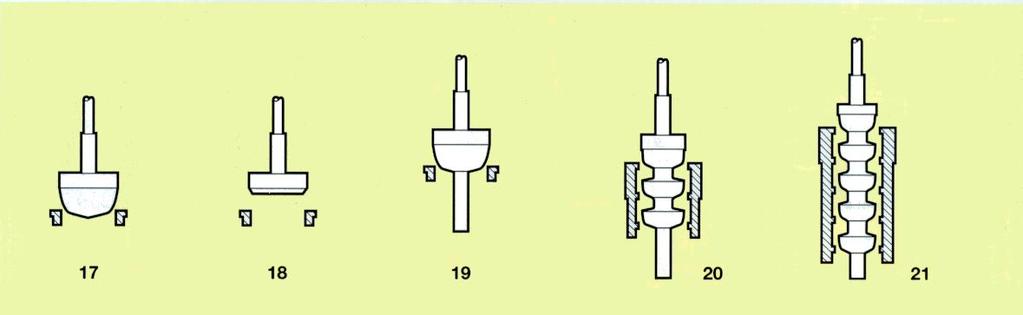

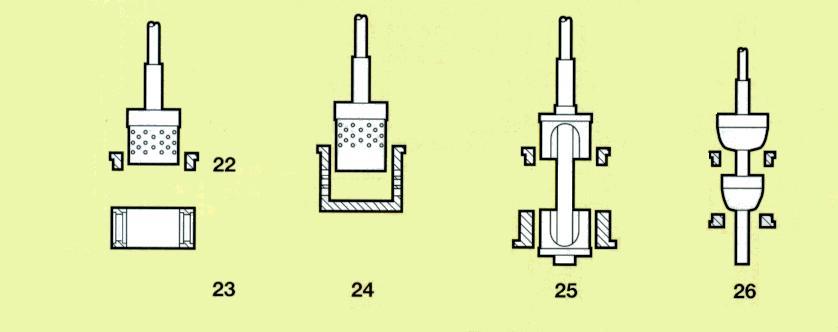

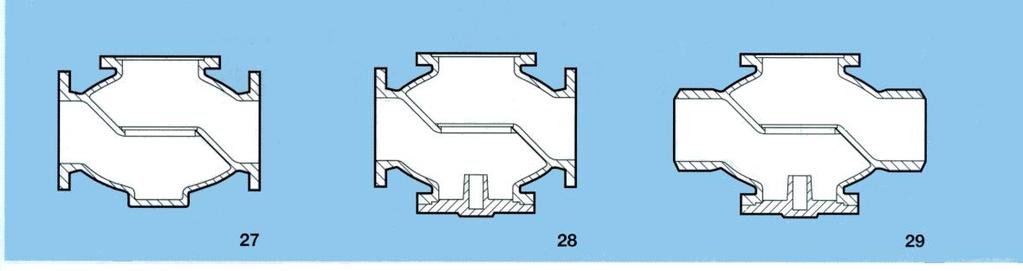

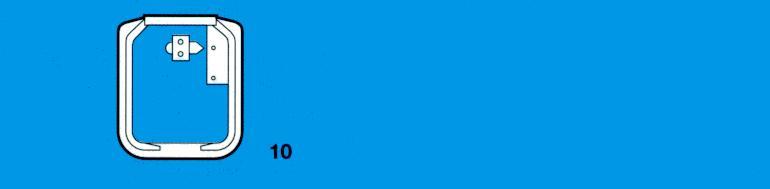

3 Spo ahlivos Minimálna údržba Výhodná cena 10 Laterna s indikátorom zdvihu ako spojka vretena 11 Laterna upravená na montáž korektorov a príslušenstva pod a NAMUR 27 Trojprírubové teleso Typ. rad 100 PN DN Typ. rad 110 PN DN Typ. rad 120 PN 250 DN Štvorprírubové teleso Typ. rad 140 PN DN Typ. rad 160 PN DN Typ. rad 170 PN 250 DN Všetky formy telies ventilov aj s ukon ením na privarenie alebo s pätkou 17 Jednosedlová vnútorná súprava, ekvipercentná, lineárna 18 alebo Otvori / Zavrie 19 Jednosedlová vnútorná súprava s dolným vedením tiahla stup ová súprava s parabolickou kuželkou stup ová súprava s parabolickou kuželkou 22 Jednostup ová súprava s dierovanou kuželkou 23 Viacnásobný dierovaný kôš 24 Viacstup ová súprava s dierovanou kuželkou 25 Trojcestná súprava, kuželka s drážkami ako zmiešava alebo deli 26 Dvojsedlová súprava, ekvipercentná, lineárna alebo Otvori / zavrie

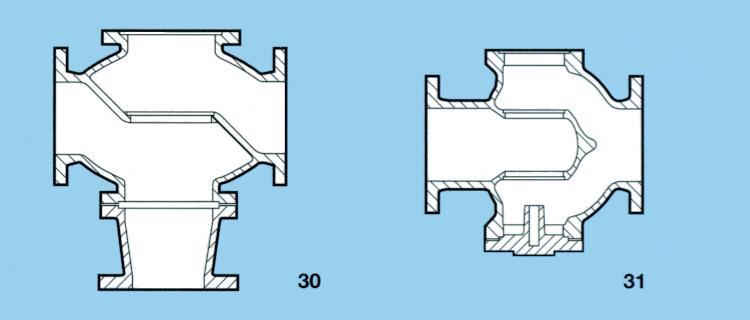

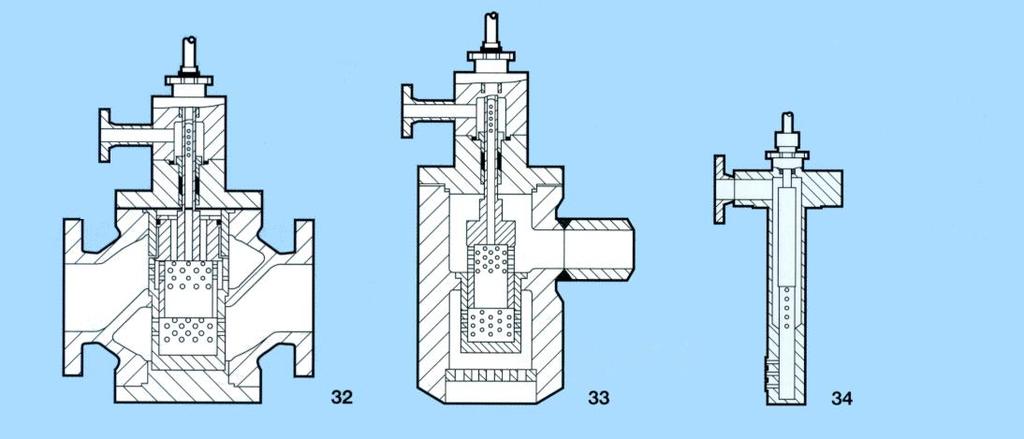

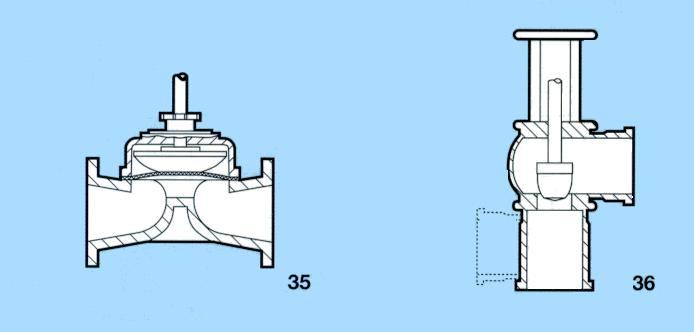

4 7 Elektromotorický posuvný pohon Typový rad 853, ažké vyhotovenie 8 s normovaným pripojovacím rozhraním pod a DIN/ISO Elektromotorický posuvný pohon Typový rad 856, štandardné vyhotovenie 35 Membránové ventily Typový rad 600 PN 10 DN Regula ný ventil na nápoje Typový rad 391 DN Štvorprírubové teleso pre trojcestné ventily Typový rad 200 PN DN Typový rad 220 PN DN Štvorprírubové teleso pre dvojsedlové ventily Typový rad 250 PN DN Typový rad 280 PN 63 DN Ventily na úpravu pary so vstrekovaním chladiacej vody 32 Typový rad 540 PN DN (liatinové) 33 Typový rad 570 PN DN (oce na kovanie) 34 Dýza na chladenie pary Typový rad 590 PN DN

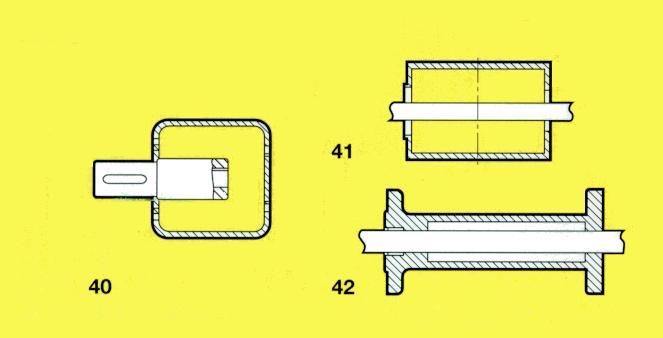

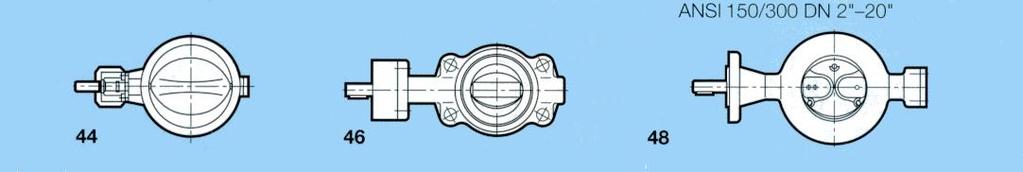

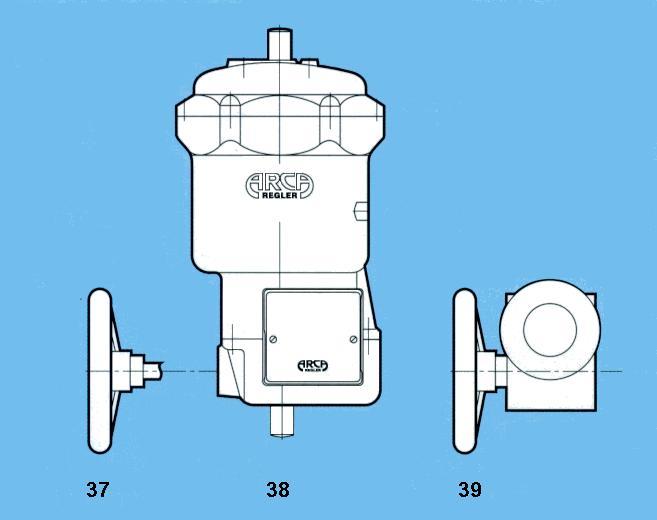

5 37 Núdzové ru né ovládanie 38 Pneumatický výkyvný pohon so zvlnenou membránou typový rad 840, s integrovaným korektorom typový rad 824 možnos reverzácie zmyslu pôsobenia 39 Ru né ovládanie so závitovkovou prevodovkou 40 Spojka Pripojovacie rozmery pod a DIN/ISO Otvorené pred ženie 42 Uzavreté pred ženie 43 Škrtiaca klapka BR 720 PN Škrtiaca klapka BR 760 PN Škrtiaca klapka BR 780, mäkké tesnenie (manžeta) vyhotovenie pre chémiu PN Škrtiaca klapka PN 2, Škrtiaca klapka mäkké tesnenie (manžeta) 48 Škrtiaca klapka BR 650, kovové tesnenie, dvojnásobne excentrická, PN 10-40, DN , ANSI 150/300 DN 2" - 20"

6 Kódovanie typov Kód.. Typ regula nej armatúry PN Kód.. Typ regula nej armatúry PN 10- jednosedl. ventil, 3 príruby chladi horúcej pary TEMPRA jednosedl. ventil, 3 príruby chladi horúcej pary - Mini jednosedl. ventil, 3 príruby držiak dýzy 13- jednosedl. ventil, 3 príruby dvojmédiový dýza -F 14- jednosedl. ventil, 4 príruby dvojmédiová dýza -A s dvojitým vedením 600 membránový ventil (Saunders).) jednosedl. ventil, 4 príruby membránový ventil (Dürholdt) 10 s dvojitým vedením 650 škrtiaca klapka jednosedl. ventil, 4 príruby škrtiaca klapka Sandwich 10 s dvojitým vedením 750 škrtiaca klapka Sandwich/príruba jednosedl. ventil, 4 príruby škrtiaca klapka dvoj./ excent. tesná s dvojitým vedením 770 škrt. klapka Sandwich/ mäk. manž. 10/ jednosedlový ventil SK škrt. klapka Sandwich/PTFE manž. 10/ trojcestný ventil Kód.. Typ príruby veka (- -X) 22- trojcestný ventil normálne vyhotovenie 23- trojcestný ventil s uzatváracím prípojom -3 s chladiacimi rebrami 25- dvojsedlový ventil s vlnovcovým utesnením 28- dvojsedlový ventil s izola ným st pcom -6 zverné vyhotovenie 34- rohový ventil s od ah ením 35- rohový ventil s od ah ením a chladiacimi rebrami 38- rohový ventil špec. vyhotov. (napr. samotesniace, uzatv. krúžok -0 základný konštruk ný typ 39- ventil na nápoje 16 Kód.. Typ pohonu 430 ventil s mikroprietokom membránový pohon 44- uzatvárací ventil pary SM membránový pohon s ložiskom páky 812 viacpružinový pohon 51- DU- priamy ventil viacpružinový pohon z VA KW zhora, 3- prírubový 830 piestový pohon 52- DU- priamy ventil, KW zospodu membr. pohon pre oto. arm. 850 posuvná jednotka DIN/ISO DU- priamy ventil elektrický pohon, ažký typový rad KW zhora, 4- prírubový 856 elektrický pohon, štandardný typový rad 55- DU- rohový ventil, pákový pohon KW zhora 865 elektro-hydraulický pohon 56- DU- rohový ventil, Kód.. Vnútorná armatúra (...-XX) KW zospodu P1-P5 parabolická kuželka (1-5 stup ová) dvojmédiová dýza L1-L4 dierovaná kuželka (1-4 stup ová) 57- DU - rohový ventil S spínacia kuželka KW zhora, SK LK 1-4 dierovaný košík (1-4 násobný) 58- DU- rohový ventil SLK sedlo - dierovaný košík jednoduché KW zospodu, SK LS 1-4 dierovaný kotú (1-4 násobný) dvojmédiová dýza SS sitko na ne istoty SK = špec. konštrukcia (kovanie, zváranie), DU = ventil na úpravu pary, KW = vstrekovanie chlad. vody, ES = jednosedlový Príklady: Typ 104-P1 ES regul. ventil s vlnovcom a bezpe nostnou upchávkou, parabol. kuželka, 1- stup ová Typ 128-L1-LK2 ES reg. ventil PN 250, teleso s 3 prírubami, s od ah ením, chlad. rebrá, dierovaná kuželka, 1- stup ová, dvojitý dierovaný košík Typ 151-P1 ES reg. ventil s 2-násob. vedením, PN , teleso s 3 prírubami, parabol. kuželka, 1- stup. Typ 381-L2-LS1 Rohový reg. ventil, špec. konštrukcia, dierovaná kuželka, 2- stup., dierovaný kotú, jednoduchý Typ 517-L2-LS3 DU- ventil, priamy, od ah ená kuželka, 2- stup., dierov. kotú, 3- násobný Typ 589-L4 DU- ventil, rohový, špeciál. konštrukcia, KW zospodu, Z- dýza s prstenc. uzáverom, dier. kuželka, 4- stup. typensch.doc\rg\
