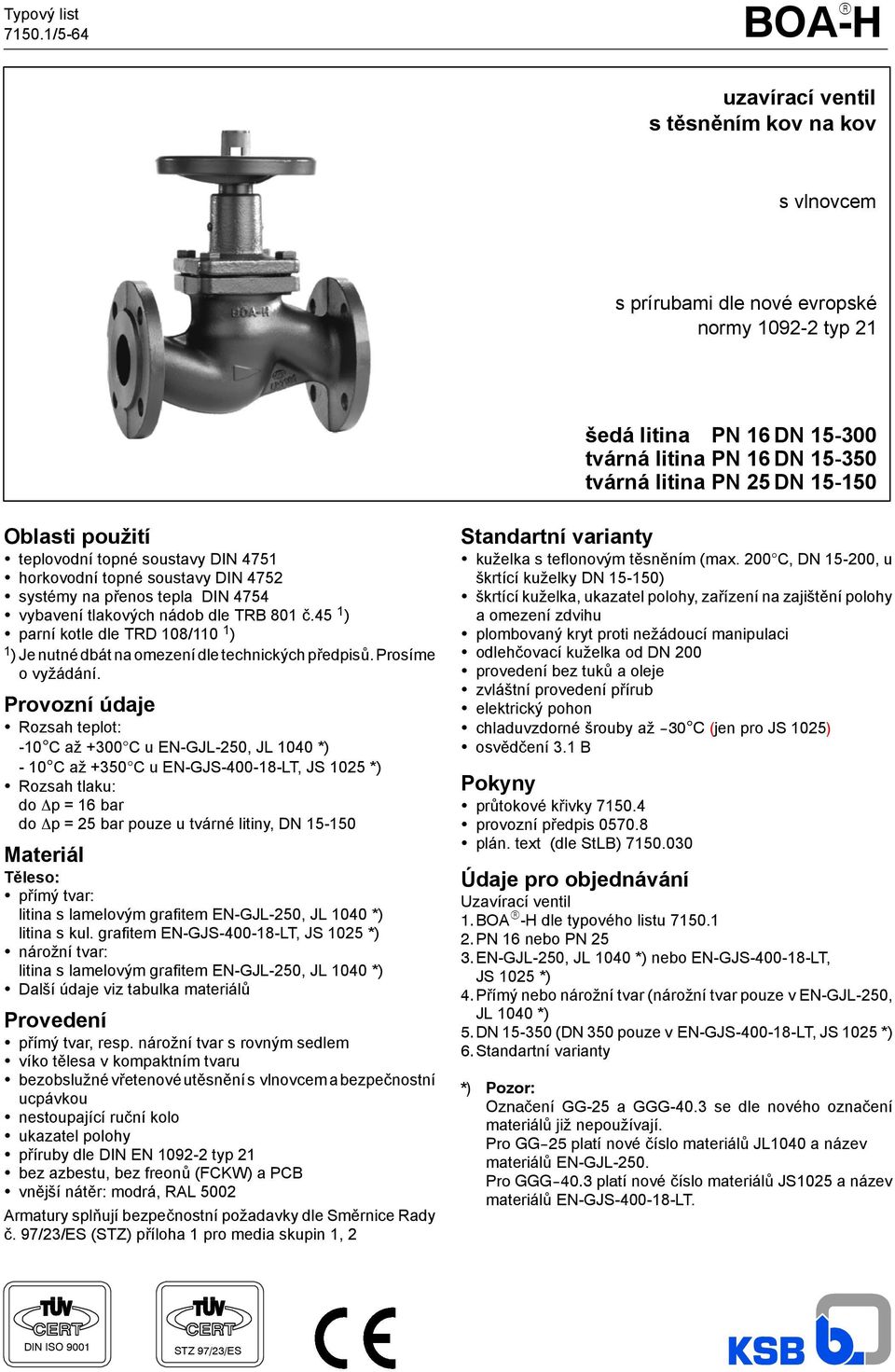

1 Typový list /5-64 BOA-H R uzavírací ventil s těsněním kov na kov s vlnovcem s prírubami dle nové evropské normy typ 21 šedá litina PN 16 DN tvárná litina PN 16 DN tvárná litina PN 25 DN Oblasti použití teplovodní topné soustavy DIN 4751 horkovodní topné soustavy DIN 4752 systémy na přenos tepla DIN 4754 vybavení tlakových nádob dle TRB 801 č.45 1 ) parní kotle dle TRD 108/110 1 ) 1 ) Je nutné dbát na omezení dle technických předpisů.prosíme o vyžádání. Provozní údaje Rozsah teplot: -10 C až +300 C u EN-GJL-250, JL 1040 *) -10 C až +350 C u EN-GJS LT, JS 1025 *) Rozsah tlaku: do p = 16 bar do p = 25 bar pouze u tvárné litiny, DN Materiál Těleso: přímý tvar: litina s lamelovým grafitem EN-GJL-250, JL 1040 *) litina s kul. grafitem EN-GJS LT, JS 1025 *) nárožní tvar: litina s lamelovým grafitem EN-GJL-250, JL 1040 *) Další údaje viz tabulka materiálů Provedení přímý tvar, resp. nárožní tvar s rovným sedlem víko tělesa v kompaktním tvaru bezobslužnévřetenovéutěsněnís vlnovcemabezpečnostní ucpávkou nestoupající ruční kolo ukazatel polohy příruby dle DIN EN typ 21 bez azbestu, bez freonů (FCKW) a PCB vnější nátěr: modrá, RAL 5002 Armatury splňují bezpečnostní požadavky dle Směrnice Rady č. 97/23/ES (STZ) příloha 1 pro media skupin 1, 2 Standartní varianty kuželka s teflonovým těsněním (max. 200 C, DN , u škrtící kuželky DN ) škrtící kuželka, ukazatel polohy, zařízení na zajištění polohy a omezení zdvihu plombovaný kryt proti nežádoucí manipulaci odlehčovací kuželka od DN 200 provedení bez tuků a oleje zvláštní provedení přírub elektrický pohon chladuvzdorné šrouby až C (jen pro JS 1025) osvědčení 3.1 B Pokyny průtokové křivky provozní předpis plán. text (dle StLB) Údaje pro objednávání Uzavírací ventil 1.BOA R -H dle typového listu PN 16 nebo PN 25 3.EN-GJL-250, JL 1040 *) nebo EN-GJS LT, JS 1025 *) 4.Přímý nebo nárožní tvar (nárožní tvar pouze v EN-GJL-250, JL 1040 *) 5.DN (DN 350 pouze v EN-GJS LT, JS 1025 *) 6.Standartní varianty *) Pozor: Označení GG-25 a GGG-40.3 se dle nového označení materiálů již nepoužívají. ProGG--25platí nové číslo materiálů JL1040 a název materiálů EN-GJL-250. Pro GGG platí nové číslo materiálů JS1025 a název materiálů EN-GJS LT. DIN ISO 9001 STZ 97/23/ES

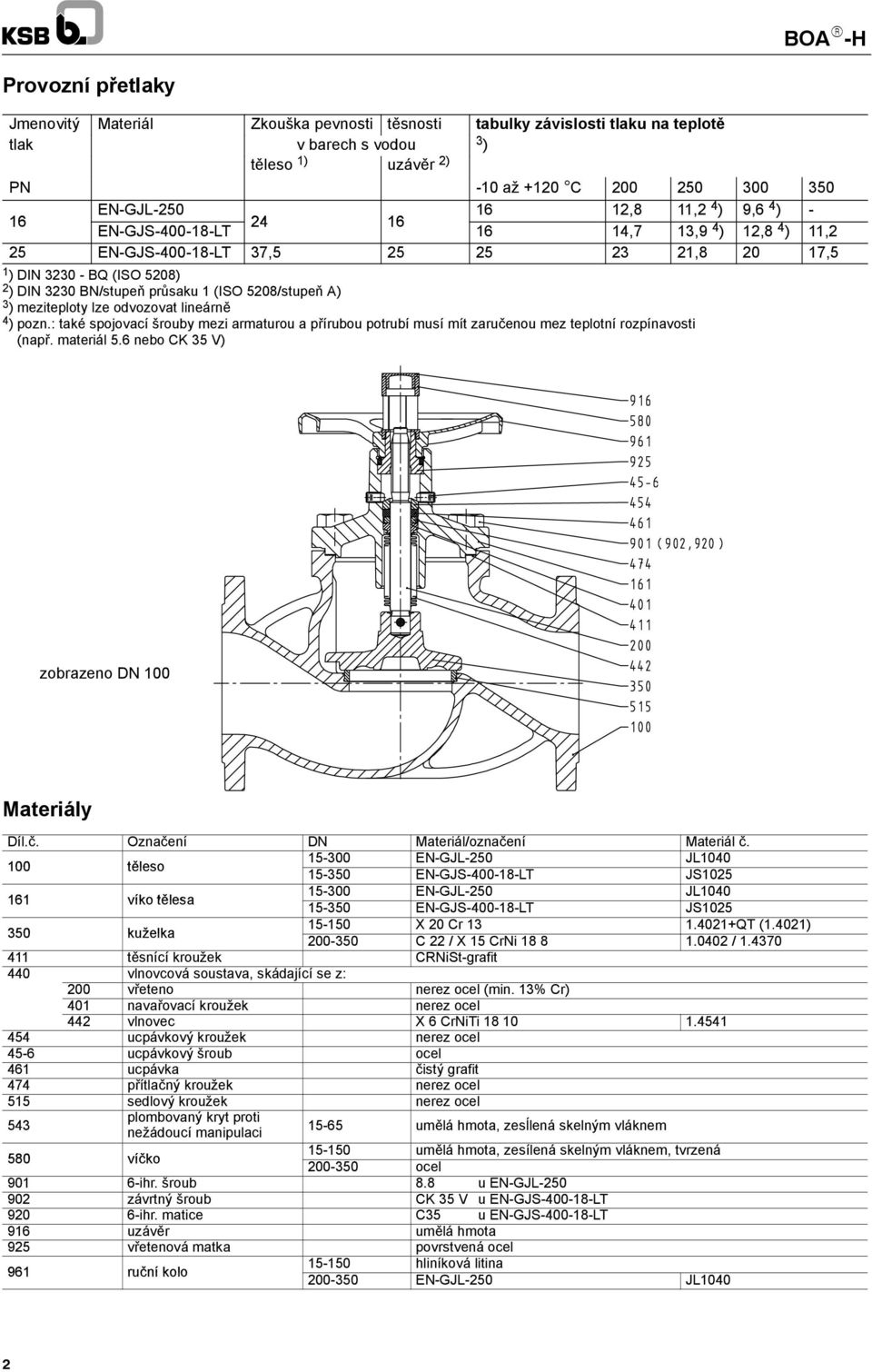

2 Provozní přetlaky Jmenovitý Materiál Zkouška pevnosti těsnosti tabulky závislosti tlaku na teplotě tlak v barech s vodou 3 ) těleso 1) uzávěr 2) PN -10 až +120 C EN-GJL ,8 11,2 4 ) 9,6 4 ) EN-GJS LT 16 14,7 13,9 4 ) 12,8 4 ) 11,2 25 EN-GJS LT 37, , ,5 1 ) DIN BQ (ISO 5208) 2 ) DIN 3230 BN/stupeň průsaku 1 (ISO 5208/stupeň A) 3 ) meziteploty lze odvozovat lineárně 4 ) pozn.: také spojovací šrouby mezi armaturou a přírubou potrubí musí mít zaručenou mez teplotní rozpínavosti (např. materiál 5.6 nebo CK 35 V) zobrazeno DN 100 Materiály Díl.č. Označení DN Materiál/označení Materiál č. 100 těleso EN-GJL-250 JL EN-GJS LT JS víko tělesa EN-GJL-250 JL EN-GJS LT JS kuželka X20Cr QT (1.4021) C22/ X15CrNi / těsnící kroužek CRNiSt-grafit 440 vlnovcová soustava, skádající se z: 200 vřeteno nerez ocel (min. 13% Cr) 401 navařovací kroužek nerez ocel 442 vlnovec X 6 CrNiTi ucpávkový kroužek nerez ocel 45-6 ucpávkový šroub ocel 461 ucpávka čistý grafit 474 přítlačný kroužek nerez ocel 515 sedlový kroužek nerez ocel 543 plombovaný kryt proti nežádoucí manipulaci umělá hmota, zesĺlená skelným vláknem 580 víčko umělá hmota, zesílená skelným vláknem, tvrzená ocel ihr. šroub 8.8 u EN-GJL závrtný šroub CK 35 V u EN-GJS LT ihr. matice C35 u EN-GJS LT 916 uzávěr umělá hmota 925 vřetenová matka povrstvená ocel 961 ruční kolo hliníková litina EN-GJL-250 JL1040 2

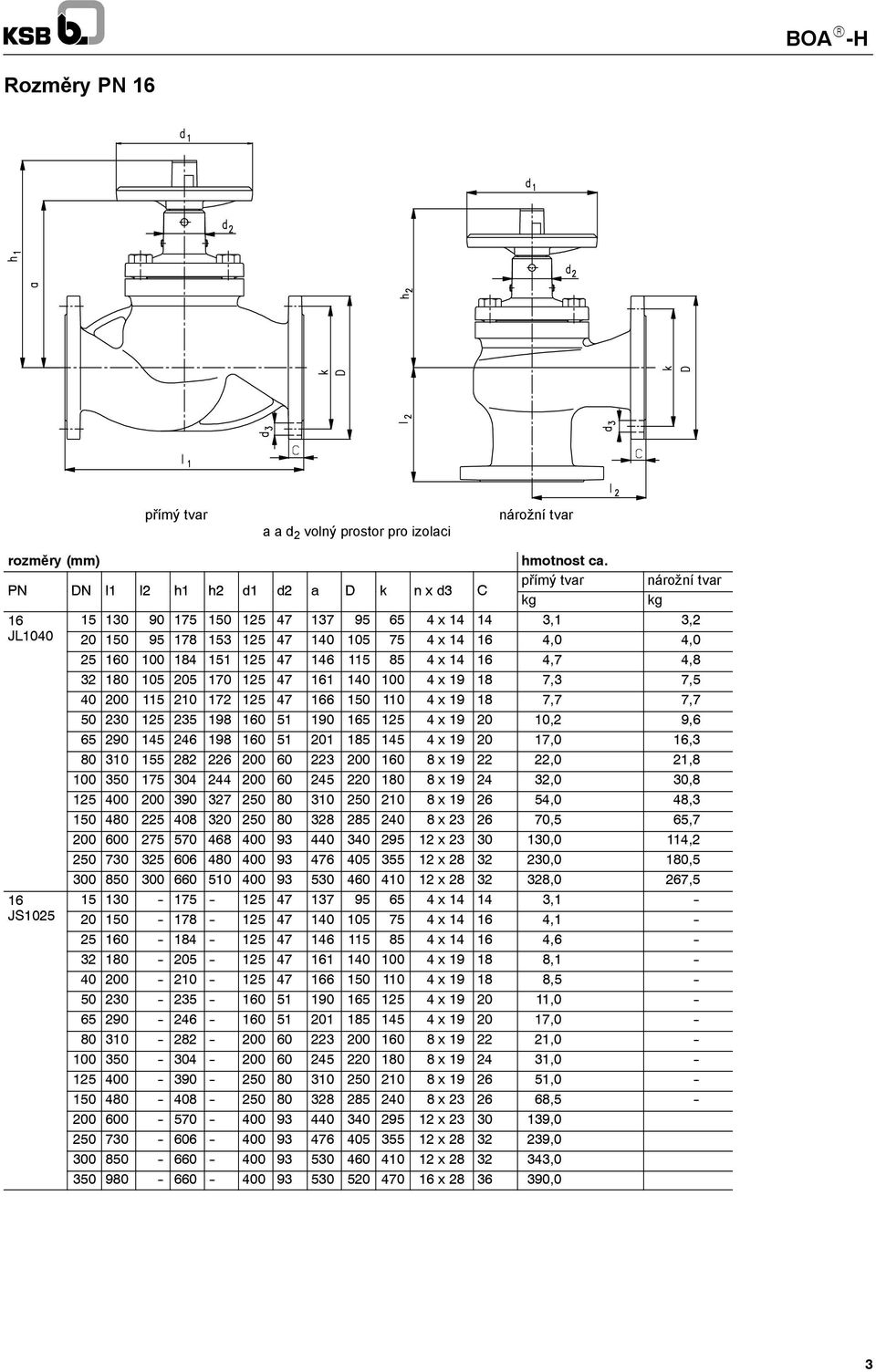

3 Rozměry PN 16 přímý tvar aad 2 volný prostor pro izolaci nárožní tvar rozměry (mm) hmotnost ca. PN DN l1 l2 h1 h2 d1 d2 a D k n x d3 C přímý tvar nárožní tvar kg kg x ,1 3,2 JL x ,0 4, x ,7 4, x ,3 7, x ,7 7, x ,2 9, x ,0 16, x ,0 21, x ,0 30, x ,0 48, x ,5 65, x ,0 114, x ,0 180, x ,0 267, x ,1 -- JS x , x , x , x , x , x , x , x , x , x , x , x , x , x ,0 3

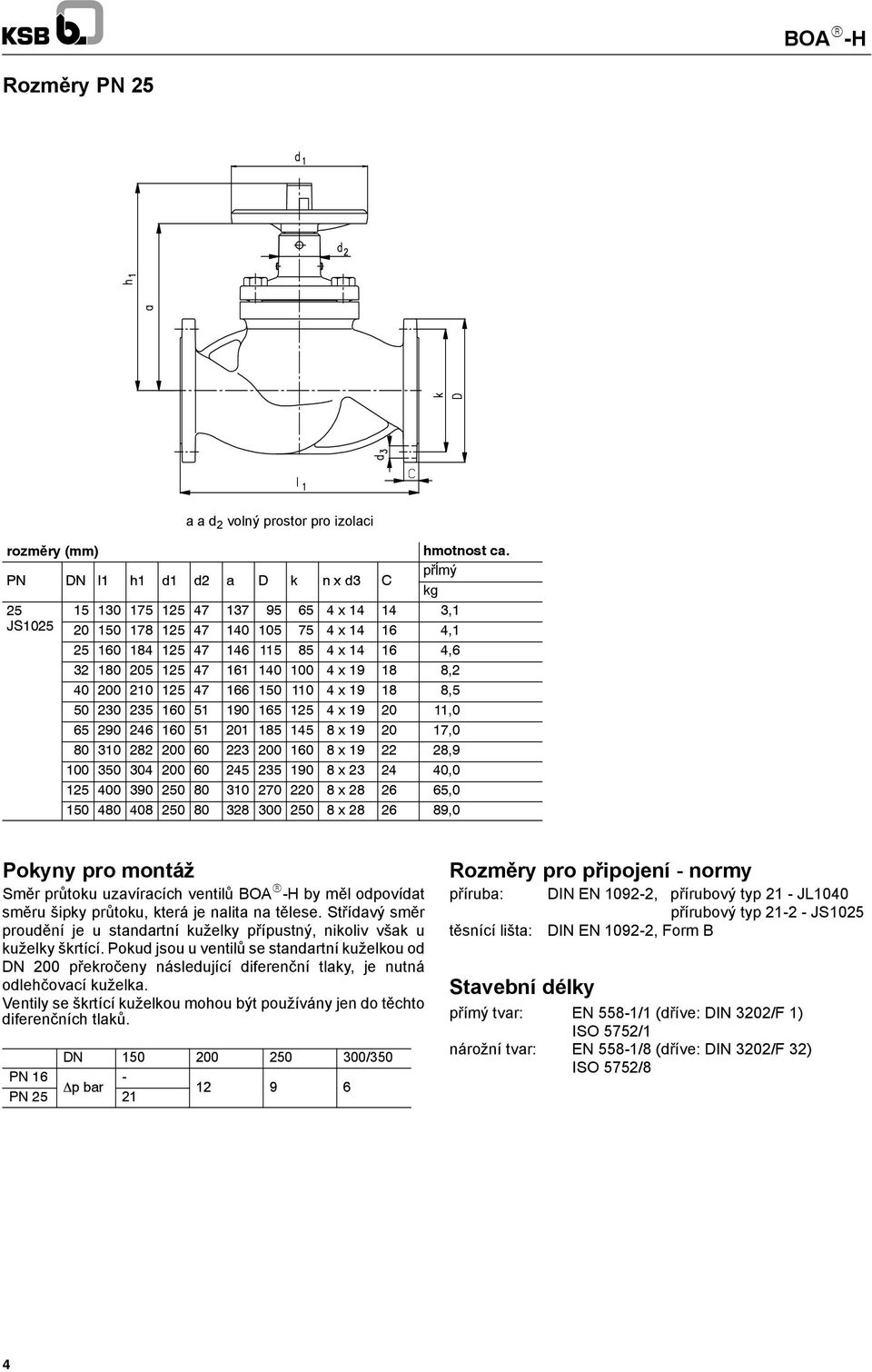

4 Rozměry PN 25 aad 2 volný prostor pro izolaci rozměry (mm) hmotnost ca. PN DN l1 h1 d1 d2 a D k nxd3 C přĺmý kg x ,1 JS x , x , x , x , x , x , x , x , x , x ,0 Pokyny pro montáž Směr průtoku uzavíracích ventilů BOA R -H by měl odpovídat směru šipky průtoku, která je nalita na tělese. Střídavý směr proudění je u standartní kuželky přípustný, nikoliv však u kuželky škrtící. Pokud jsou u ventilů se standartní kuželkou od DN 200 překročeny následující diferenční tlaky, je nutná odlehčovací kuželka. Ventily se škrtící kuželkou mohou být používány jen do těchto diferenčních tlaků. DN /350 PN 16 - PN 25 p bar Rozměry pro připojení - normy příruba: DIN EN , přírubový typ 21 - JL1040 těsnící lišta: Stavební délky přírubový typ JS1025 DIN EN , Form B přímý tvar: EN 558-1/1 (dříve: DIN 3202/F 1) ISO 5752/1 nárožní tvar: EN 558-1/8 (dříve: DIN 3202/F 32) ISO 5752/8 4

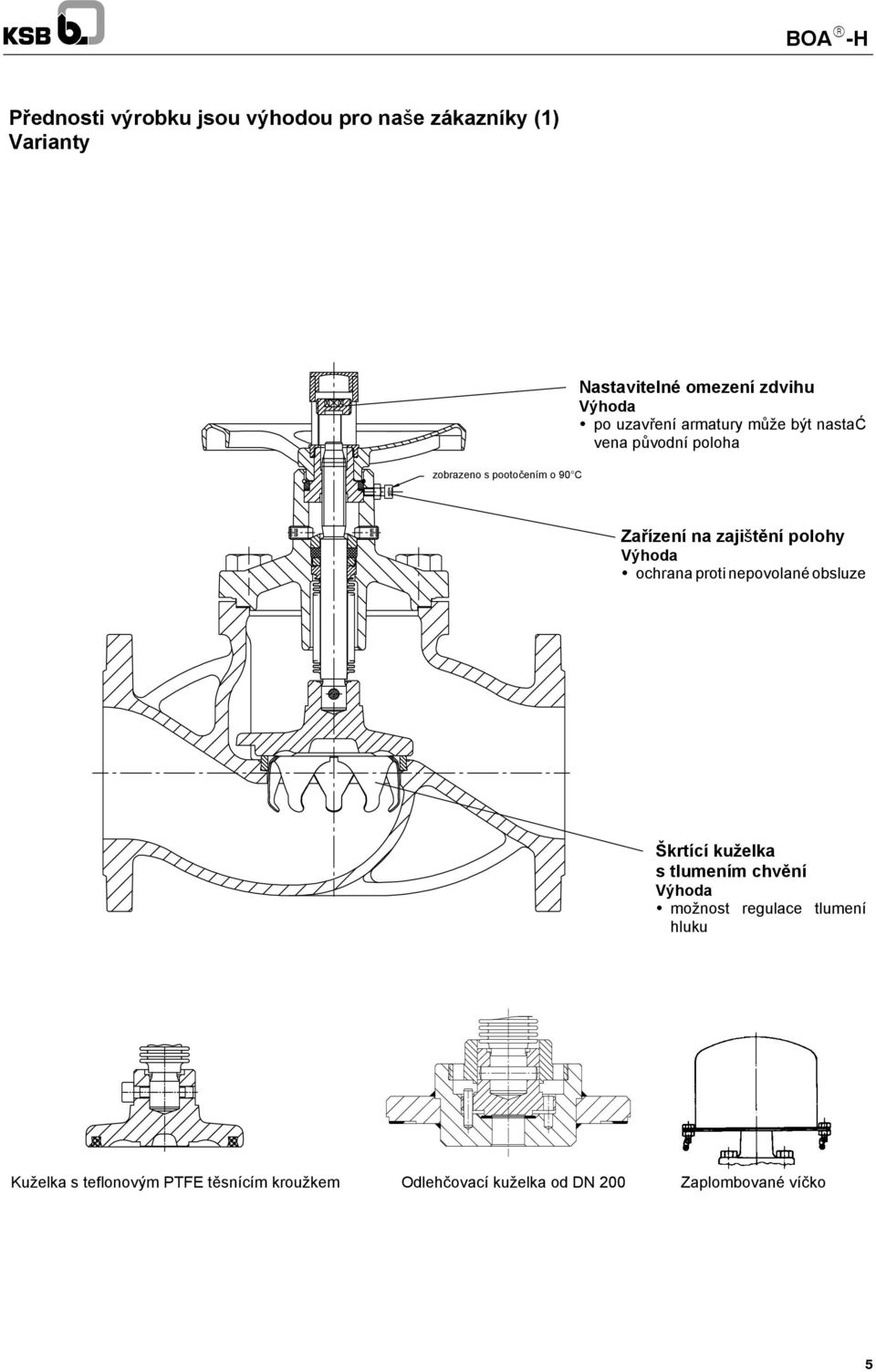

5 Přednosti výrobku jsou výhodou pro naše zákazníky (1) Varianty Nastavitelné omezení zdvihu po uzavření armatury může být nastać vena původní poloha zobrazeno s pootočením o 90 C Zařízení na zajištění polohy ochrana proti nepovolané obsluze Škrtící kuželka s tlumením chvění možnost regulace tlumení hluku Kuželka s teflonovým PTFE těsnícím kroužkem Odlehčovací kuželka od DN 200 Zaplombované víčko 5

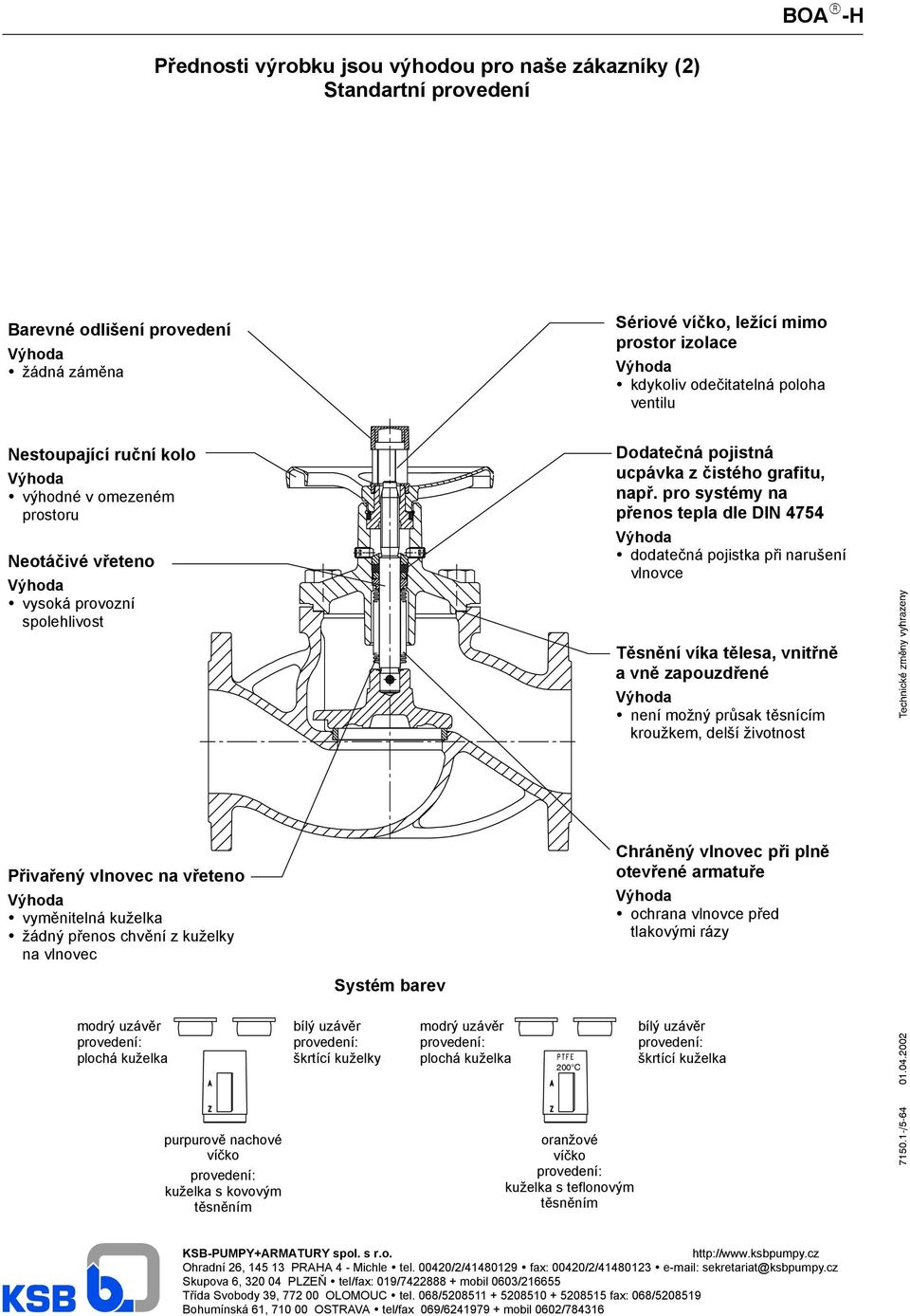

6 Přednosti výrobku jsou výhodou pro naše zákazníky (2) Standartní provedení Barevné odlišení provedení žádná záměna Sériové víčko, ležící mimo prostor izolace kdykoliv odečitatelná poloha ventilu Nestoupající ruční kolo výhodné v omezeném prostoru Neotáčivé vřeteno vysoká provozní spolehlivost Dodatečná pojistná ucpávka z čistého grafitu, např. pro systémy na přenos tepla dle DIN 4754 dodatečná pojistka při narušení vlnovce Těsnění víka tělesa, vnitřně avně zapouzdřené není možný průsak těsnícím kroužkem, delší životnost Přivařený vlnovec na vřeteno vyměnitelná kuželka žádný přenos chvění z kuželky na vlnovec Systém barev Chráněný vlnovec při plně otevřené armatuře ochrana vlnovce před tlakovými rázy modrý uzávěr plochá kuželka bílý uzávěr škrtící kuželky modrý uzávěr plochá kuželka 200 C bílý uzávěr škrtící kuželka purpurově nachové víčko kuželka s kovovým těsněním oranžové víčko kuželka s teflonovým těsněním /5-64 KSB-PUMPY+ARMATURY spol. s r.o. Ohradní 26, PRAHA 4 - Michle tel /2/ fax: 00420/2/ sekretariat@ksbpumpy.cz Skupova 6, PLZEŇ tel/fax: 019/ mobil 0603/ Třída Svobody 39, OLOMOUC tel. 068/ fax: 068/ Bohumínská 61, OSTRAVA tel/fax 069/ mobil 0602/784316
