Regulátor diferenčního tlaku AFP / VFG 2 (VFG 21)

Transkript

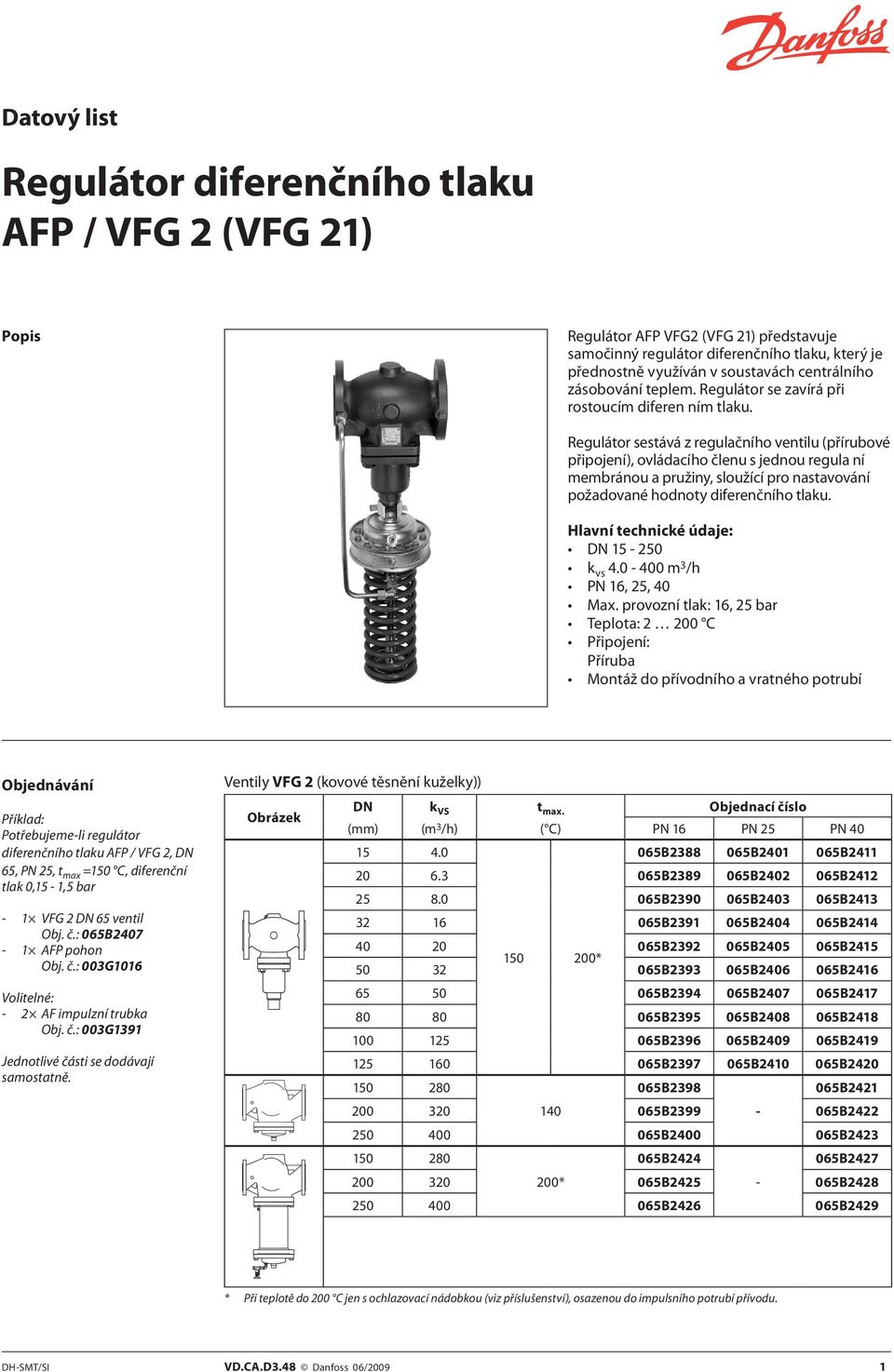

1 AFP / VFG 2 (VFG 21) Popis Regulátor AFP VFG2 (VFG 21) představuje samočinný regulátor diferenčního tlaku, který je přednostně využíván v soustavách centrálního zásobování teplem. Regulátor se zavírá při rostoucím diferen ním tlaku. Regulátor sestává z regulačního ventilu (přírubové připojení), ovládacího členu s jednou regula ní membránou a pružiny, sloužící pro nastavování požadované hodnoty diferenčního tlaku. Hlavní technické údaje: DN k vs m 3 /h PN 16, 25, 40 Max. provozní tlak: 16, 25 bar Teplota: C Připojení: Příruba Montáž do přívodního a vratného potrubí Objednávání Příklad: Potřebujeme-li regulátor diferenčního tlaku AFP / VFG 2, DN 65, PN 25, t max =150 C, diferenční tlak 0,15-1,5 bar - 1 VFG 2 DN 65 ventil Obj. č.: 065B AFP pohon Obj. č.: 003G1016 Volitelné: - 2 AF impulzní trubka Obj. č.: 003G1391 Jednotlivé části se dodávají samostatně. Ventily VFG 2 (kovové těsnění kuželky)) Obrázek DN k VS t max. Objednací číslo (mm) (m 3 /h) ( C) PN 16 PN 25 PN B B B B B B B B B B B B B B B * B B B B B B B B B B B B B B B B B B B B B B B * 065B B B B2429 * Při teplotě do 200 C jen s ochlazovací nádobkou (viz příslušenství), osazenou do impulsního potrubí přívodu. DH-SMT/SI VD.CA.D3.48 Danfoss 06/2009 1

2 Objednávání (pokračování) Ventily VFG 21 (měkké těsnění kuželky) Obrázek DN k VS t max. Objednací číslo (mm) (m 3 /h) ( C) PN 16 PN B B B B B B B B B B B B B B B B B B B B B B B2514 Pohony AFP / AFP-9 Obrázek Typ AFP-9 AFP Diferenční tlak (bar) pro DN Obj. číslo G G G G (630 cm 2 ) 003G1018 Příklad: Potřebujeme-li regulátor diferenčního tlaku AFP / VFG 2, DN 65, PN 25, t max =200 C, diferenční tlak 0,15-1,5 bar, - 1 VFG 2 DN 65 Ventil Obj. č.: 065B AFP pohon Obj. č.: 003G V1 ochlazovací nádobka Obj. č.: 003G AF impulsní potrubí Obj. č.: 003G1391 Příslušenství Obrázek Typ Popis Obj. množství Obj. číslo Ochlazovací nádobka V1 (Objem 1 l) Ochlazovací nádobka V2 (Objem 3 l) Impulsní potrubí AF S vnějším závittem pro trubku Ø G1392 S vnějším závittem pro trubku Ø 10 (pro pohon o velikosti 630 cm 2 ) - měděná trubička Ø mm - 1 x spojka se závitem G 1 4 ISO 228-2x zásuvné pouzdro 1 003G G1391 jednotlivé části se dodávají samostatně. Připojovací díl KF2 1) Připojovací díl KF3 1) Používejte vždy v kombinaci s termostaty 003G G VD.CA.D3.48 Danfoss 06/2009 DH-SMT/SI

3 Technické údaje Ventily VFG 2, VFG 21 Jmenovitý průměr DN k vs hodnota m 3 /h Kavitační faktor z** Jmenovitý tlak PN 16, 25 nebo 40, příruby dle EN Diferenční tlak p max. PN bar Diferenční tlak p max. PN 25, Médium Voda ústředního topení, centrálního zásobování teplem a chladicích systémů, min. 5 C Maximální teplota VFG C (s ochlazovací nádobkou do 200 C) 140 C (200 C*) VFG 21 Měkké těsnění kuželky 150 C 140 C* Médium Voda ze soustav: ústředního vytápění, centrálního zásobování teplem a chlazení. min. 5 C Připojení: Příruby (dle EN ) Materiály PN 16 Šedá litina EN-GJL-250 (GG 25) Materiál tělesa ventilu PN 25 Tvárná litina EN-GJS LT (GGG 40.3) PN 40 Litá ocel GP240GH (GS-C 25) Materiál kuželky Nerezová ocel, mat. č Materiál těsnění EPDM pouze verze VFG 21 Vyrovnávání tlaků Vlnovce z nerezové oceli, č. mat Clona s promenným průřezem * s ochlazovací nádobkou a nástavcem tělesa ** Max. provozní tlak Tlakové pohony AFP Typ AFP-9 AFP Velikost pohonu cm ) 630 1) Max. provozní tlak bar * Rozsah nastavení s červená bar barvou pružiny žlutá Materiály Kryt pohonu Ocel,č. mat , pozinkovaná sežlutým chromátem Regulační membrána EPDM vyztužen vláknem Připojení impulsního potrubí měděná trubka Ø10 1 mm Ochlazovací nádobka Ocel, lakovaná, objem 1l (V1), 3l (V2)osazená v impulsním potrubí nad 150 C, (140 C - DN ) 1) vybaven pojistným ventilem * 25 na objednávku DH-SMT/SI VD.CA.D3.48 Danfoss 06/2009 3

4 Instalační polohy Regulátory DN s teplotou média do 120 C mohou být instalovány v libovolné poloze. V případě DN a při překročení teploty 120 C (u všech jmenovitých průměrů) musí být regulátory instalovány pouze do vodorovného potrubí, s pohonem směřujícím dolů. Impulsní potrubí musí být připojeno mezi přívodní nebo vratné potrubí a pohon. Pokud se použijí ochlazovací nádobky při teplotě média mezi 150 a 200 C, musí se instalovat v impulsním potrubí k přívodu. Použité může být impulsní potrubí AF, které je uvedené v odstavci Příslušenství. Principy použití - Montáž do vratného potrubí Tlakově nezávislý topný systém Tlakově nezávislý topný systém - Montáž do vratného potrubí Tlakově nezávislý topný systém Tlakově nezávislý topný systém 4 VD.CA.D3.48 Danfoss 06/2009 DH-SMT/SI

5 Konstrukce 1. Těleso ventilu 2. Ventilové sedlo 3. Vřeteno 4. Nástavec tělesa 5. Plnicí ventil 6. Kryt pohonu 7. regulační membrána 8. Seřizovací pružina 9. Seřizovací matice 10. Pojistný ventil (pro 250 a 630 cm 2 ) 11. Vlnovec VFG 2 DN VFG 2 DN s nástavcem tělesa do 200 C AFP / VFG 2 DN Funkce Tlak vznikající v přívodním a vratném potrubí je přená en prostřednictvím impulsního potrubí na pohon. regulační ventil se zavírá při rostoucím diferen ním tlaku a otvírá se, kdy diferenční tlak klesá, aby tak diferenční tlak zůstal konstantní. Regulátory AFP jsou vybaveny tlakovým reduk ním ventilem, který chrání pohon a regulační ventil před příli vysokým diferenčním tlakem. Nastavování Regulátory diferenčního tlaku se nastavují pomocí pružiny. DH-SMT/SI VD.CA.D3.48 Danfoss 06/2009 5

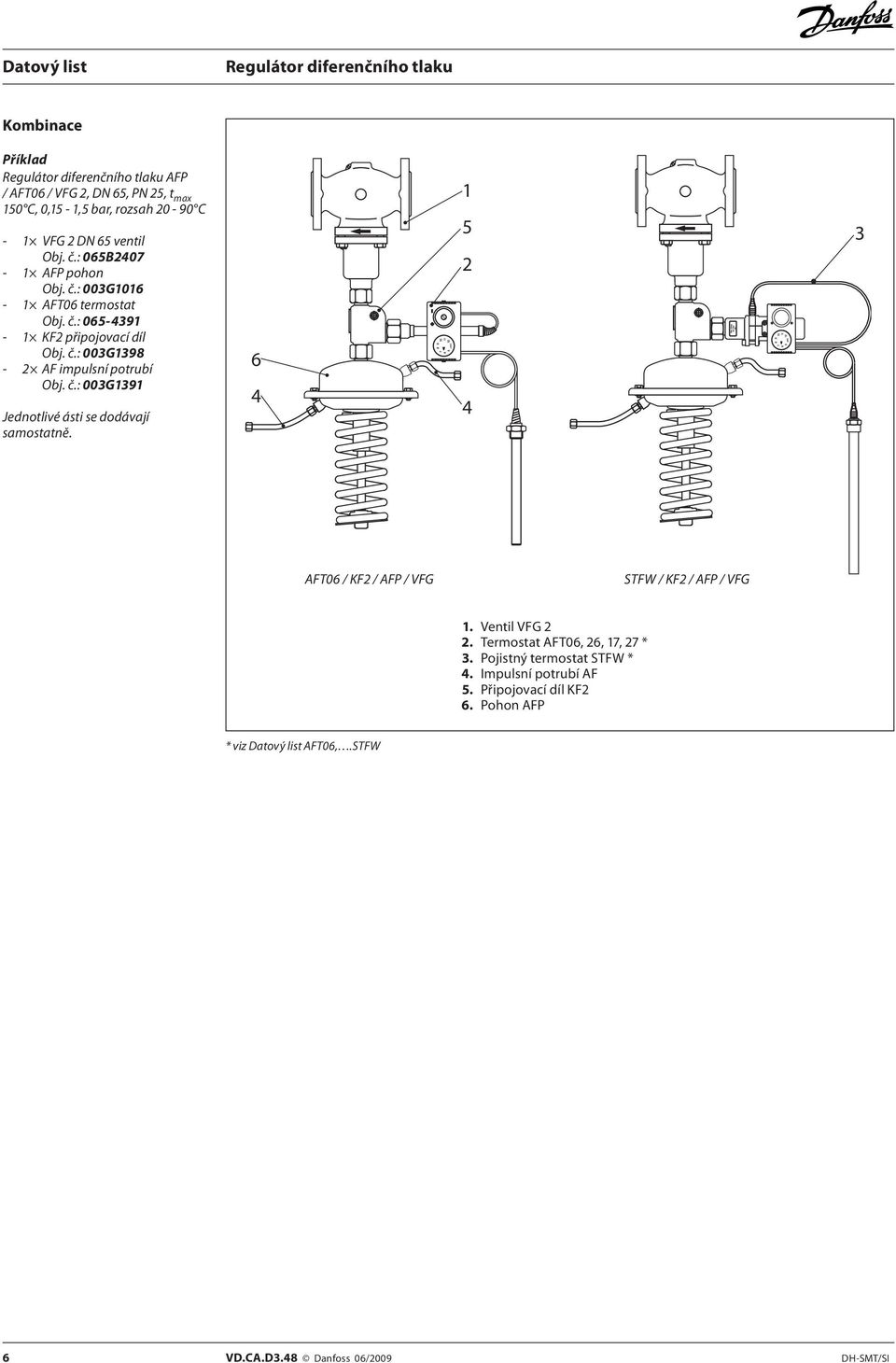

6 Kombinace Příklad AFP / AFT06 / VFG 2, DN 65, PN 25, t max 150 C, 0,15-1,5 bar, rozsah C - 1 VFG 2 DN 65 ventil Obj. č.: 065B AFP pohon Obj. č.: 003G AFT06 termostat Obj. č.: KF2 připojovací díl Obj. č.: 003G AF impulsní potrubí Obj. č.: 003G1391 Jednotlivé ásti se dodávají samostatně AFT06 / KF2 / AFP / VFG STFW / KF2 / AFP / VFG 1. Ventil VFG 2 2. Termostat AFT06, 26, 17, 27 * 3. Pojistný termostat STFW * 4. Impulsní potrubí AF 5. Připojovací díl KF2 6. Pohon AFP * viz Datový list AFT06,.STFW 6 VD.CA.D3.48 Danfoss 06/2009 DH-SMT/SI

7 B Datový list Rozměry L L L Ø 89 Ø B 1 B VFG DN VFG DN Ventily VFG VFG DN s nástavcem tělesa do 200 C DN L (mm) B (mm) Hmotnost (kg) B1 (mm) Hmotnost (kg) L H Pohon AFP Velikost pohonu cm L mm H mm Hmotnost kg Ochlazovací nádobka V1 Ochlazovací nádobka V2 Připojovací díl KF2, KF3 DH-SMT/SI VD.CA.D3.48 Danfoss 06/2009 7

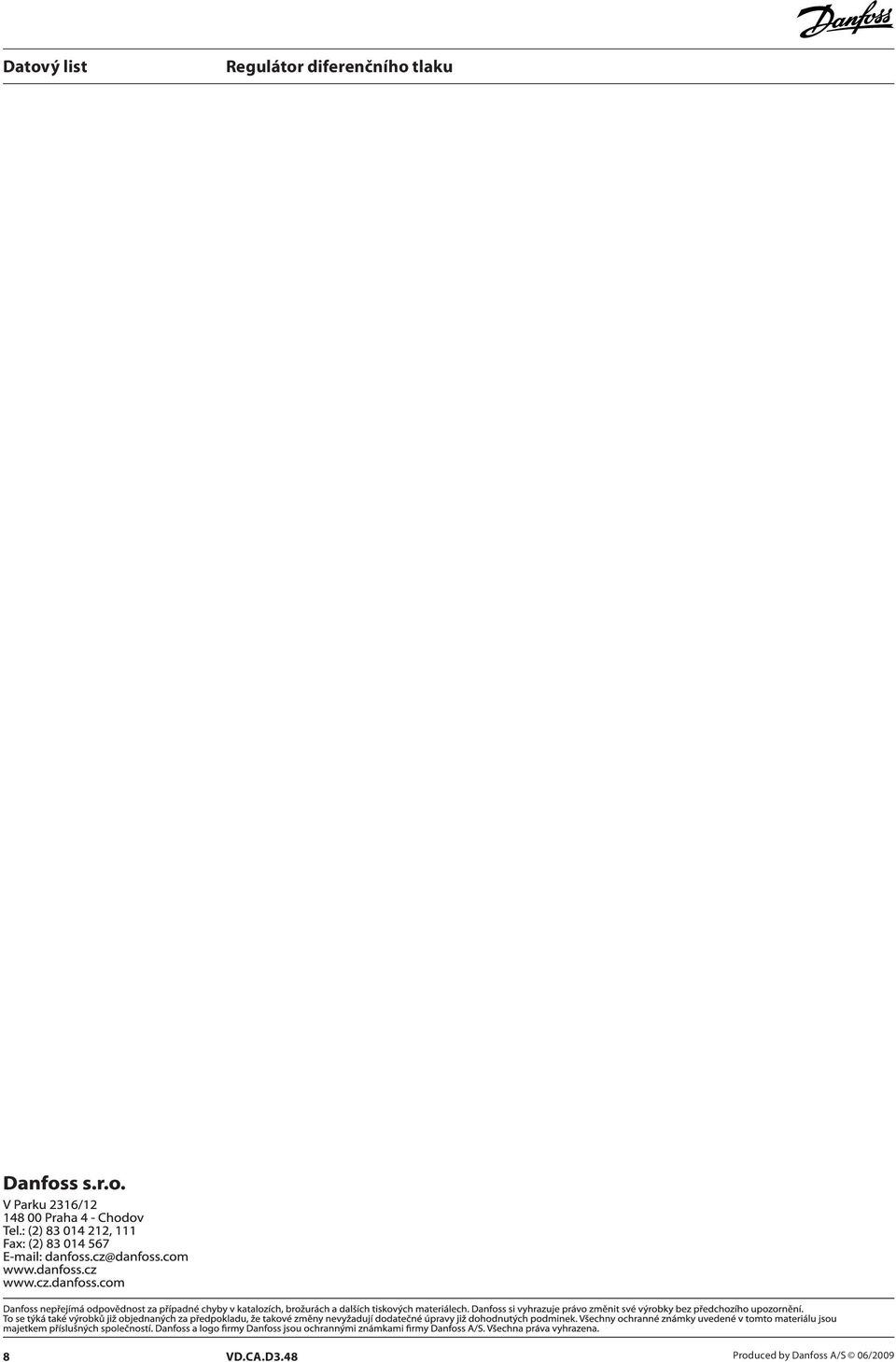

8 8 VD.CA.D3.48 Produced by Danfoss A/S 06/2009
