1 Teplo z chladu PARAMETRY ZAŘÍZENÍ

2 Obsah str. 1 LAMELOVÉ VÝMĚNÍKY LAMELOVÉ CHLADIČE OCELOVÉ AKUMULAČNÍ NÁDRŽE l NEREZOVÉ AKUMULAČNÍ NÁDRŽE l NEREZOVÉ AKUMULAČNÍ NÁDRŽE l MEMBRÁNOVÉ ELEKTROMAGNETICKÉ VODNÍ VENTILY ROZVADĚČE... 8 POZNÁMKY... 9 Doplňující informace: Ceny zařízení jsou uveřejněné na: Veškeré naše výrobky splňují požadavky bezpečnostní normy ČSN EN 1717, která popisuje požadavky na ochranu pitné vody proti znečištění zpětným průtokem str. 1

3 1 LAMELOVÉ VÝMĚNÍKY A B C D E F G H I J (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) ERV-20SU / ERV-40SU / ERV-70SU / ERV-100SU / ERV-200SU / Hmotnost Topný výkon Teplosměnná plocha primární sekundár. Nejvyšší dovolený tlak PS Zkušební tlak PT Tlaková ztráta kg kw m 2 m 2 MPa MPa kpa ERV-20SU 7,8 2,07 0,16 0,27 3,1 4,5 max. 10 ERV-40SU 10,7 4,60 0,27 0,45 3,1 4,5 max. 10 ERV-70SU 17,0 7,30 0,63 0,50 3,1 4,5 max. 10 ERV-100SU 24,0 10,95 0,88 0,89 3,1 4,5 max. 10 ERV-200SU 37,0 17,70 1,26 1,38 3,1 4,5 max. 10 Doporučené připojení výměníku na KJ od Možnost ohřevu vody do 55 C za 1 den Doporučené připojení výměníku na ohřívač Doporučené připojení výměníku na předehřívač kw litry litry litry ERV-20SU 0, ERV-40SU 3, ERV-70SU 10, ERV-100SU 15, ERV-200SU 25, str. 2

4 2 LAMELOVÉ CHLADIČE A B C D E F (mm) (mm) (mm) (mm) (mm) EVY-100F / EVY-120F / EVY-170F / Nejvyšší Zkušební Tlaková Hmotnost Výkon dovolený tlak PS tlak PT ztráta kg kw MPa MPa kpa EVY-100F 27,0 3,50 1,4 2,0 max. 15 EVY-120F 38,0 5,20 1,4 2,0 max. 15 EVY-170F 56,0 8,00 1,4 2,0 max. 15 Doporučené připojení výparníku na KJ od (te=0 C) Množství zchlazené vody o 5 C za 1 hod. Množství zchlazené vody o 10 C za 1 hod. Množství zchlazené vody o 15 C za 1 hod. kw litry litry litry EVY-100F 4, EVY-120F 6, EVY-170F 9, str. 3

5 3 OCELOVÉ AKUMULAČNÍ NÁDRŽE l S VNITŘNÍM ANTIKOROZNÍM EM Technická specifikace: Materiál zásobníku:... ocel Vnitřní povrchová úprava:... antikorozní BISIL Vnější povrchová úprava:... zinkový nátěr BILAK Zn Maximální provozní tlak zásobníku:... 1,0 MPa (10 bar) Maximální provozní teplota zásobníku: C Záruční doba: měsíců Médium:... pitná voda, TUV, topné a chladící médium Objem (l) A (mm) B (mm) C (mm) E (mm) F (mm) G (mm) H (mm) ød1 (mm) ød2 (mm) Mg anoda G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" Hmotnost (kg) Hm. vč. izolace (kg) TZ (kwh/den) 2,18 2,34 2,64 3,09 3,46 3,75 4,26 5,18 Typ izolace NEODUL L 80 TZ - denní tepelná ztráta zaizolované nádrže při teplotě média 80 C str. 4

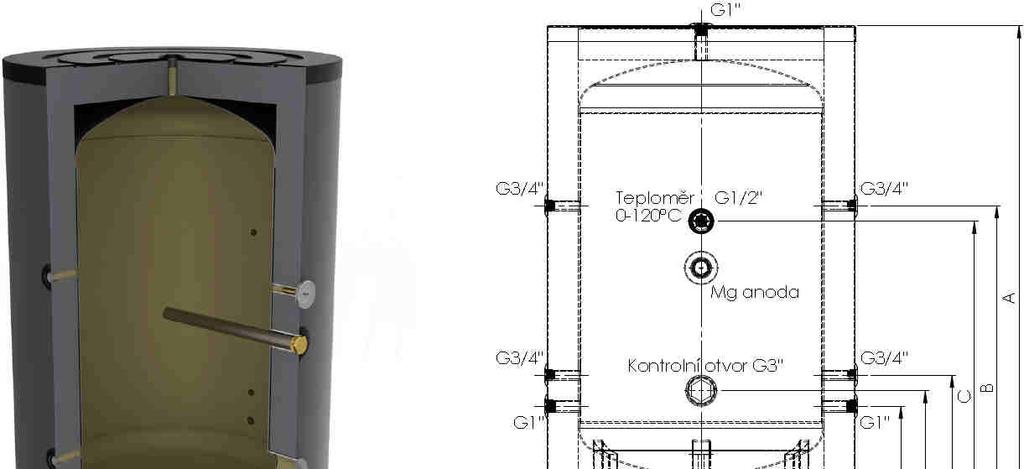

6 4 NEREZOVÉ AKUMULAČNÍ NÁDRŽE l Technická specifikace: Materiál zásobníku:... nerez Maximální provozní tlak zásobníku:... 1,0 MPa (10 bar) Maximální provozní teplota zásobníku: C Záruční doba: měsíců Médium:... pitná voda, TUV, topné a chladící médium Objem (l) A (mm) B (mm) C (mm) E (mm) F (mm) G (mm) ød1 (mm) ød2 (mm) Mg anoda G3/4" G3/4" G3/4" G3/4" G3/4" G3/4" Hmotnost (kg) Hm. vč. izolace (kg) TZ (kwh/den) Typ izolace PUR 55 PUR 50 TZ - denní tepelná ztráta zaizolované nádrže při teplotě média 80 C str. 5

7 5 NEREZOVÉ AKUMULAČNÍ NÁDRŽE l Technická specifikace: Materiál zásobníku:... nerez Maximální provozní tlak zásobníku:... 1,0 MPa (10 bar) Maximální provozní teplota zásobníku: C Záruční doba: měsíců Médium:... pitná voda, TUV, topné a chladící médium Objem (l) A (mm) B (mm) C (mm) E (mm) F (mm) G (mm) ød1 (mm) ød2 (mm) Mg anoda G1" G1" G1" G1" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" G6/4" Hmotnost (kg) Hm. vč. izolace (kg) TZ (kwh/den) 1,61 1,89 2,16 2,64 2,68 2,34 2,64 2,94 3,09 3,46 3,75 4,26 5,18 Typ izolace PUR 55 PUR 50 NEODUL L 80 TZ - denní tepelná ztráta zaizolované nádrže při teplotě média 80 C str. 6

8 6 MEMBRÁNOVÉ ELEKTROMAGNETICKÉ VODNÍ VENTILY A B D E F H I J (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) MVPE MVPE MVPE MVPE MVPE MVPE MVPE Jmenovitá Připojovací Tlakový Průtokový Materiál Hmotnost světlost rozměř Rp rozdíl (Mpa) součinitel těsnění DN (vnitřní závit) min max (m 3.h 1 ) * (kg) MVPE / ,1 1, 3, 4 0,60 MVPE / ,1 1, 3, 4 0,90 MVPE / ,5 1, 3, 4 1,02 MVPE ,3 1, 3, 4 1,56 MVPE / ,3 1, 3, 4 2,90 MVPE / ,9 1, 3, 4 2,90 MVPE ,3 1, 3, 4 4,86 Provedení 2/2 cestný, membránový ventil řady MV Funkce NC (E) - bez proudu uzavřen Ovládání elektricky, cívka otočná 360 Teplota okolí +2 až +60 C * druh těsnění: 1-NBR, 3-EPDM, 4-VITON str. 7

9 7 ROZVADĚČE Typ Rozměry skříňky (šxvxh mm) Hlavní jistič Stupeň krytí 1C2S / 1C2ST 245x250x104 C6/1 IP 65 1C3S / 1C3ST 245x250x104 C6/1 IP 65 1C4S / 1C4ST 245x250x104 C6/1 IP 65 1C5S / 1C5ST 362x250x104 C6/1 IP 65 1C6S / 1C6ST 362x250x104 C6/1 IP 65 1C7S / 1C7ST 362x250x104 C6/1 IP 65 1C8S / 1C8ST 362x436x104 C6/1 IP 65 1C9S / 1C9ST 362x436x104 C6/1 IP 65 1C10S / 1C10ST 362x436x104 C6/1 IP 65 Označení: xcyst x počet řízených čerpadel y počet řízených elektromagnetických vodních ventilů T rozvaděč s termostatem Rozvaděče v provedení T je vybaven oproti standardním typům navíc termostatem typ TER -3A s nastavitelným rozsahem -10 až +30 C a nastavitelnou hysterezí spínání, snímačem teploty typu NTC a podle typu jedním až třemi pomocnými relé. Funkce rozvaděče: Spínání elektromagnetických ventilů je řízeno signálem kompresoru chladicího agregátu, u kterého je instalován rekuperační výměník s el.mag. ventilem. V případě, že kompresor chladicího agregátu je vypnutý, el.mag. ventil je uzavřen a voda ve výměníky necirkuluje. Spínání čerpadle je řízeno signálem všech kompresorů, u kterých je instalován rekuperační výměník s el.mag. ventilem. V případě, že je alespoň jeden kompresor chladicího agregátu v chodu, cirkulační čerpadlo je sepnuto a voda v rekuperačním okruhu cirkuluje. Pokud všechny kompresory jsou vypnuty, i čerpadlo vypne a voda v rekuperačním okruhu necirkuluje. Rozvaděč v provedení T v případě že kleste teplota v místnosti pod nastavenou teplotu, dá povel k otevření všech el.mag. ventilů a sepne kontakty oběhového čerpadla. Voda v cirkulačním potrubí cirkuluje ikdyž kompresory chladicí jednotky nejsou v provozu. Příklad zapojení rozdělovače 1C3S str. 8
