1 Termostatické ventily pro jednotrubkové vytápěcí soustavy Termostatický ventil s radiátorovým připojením

2 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy E-Z System E-Z System je univerzálně použitelná sada pro připojení otopných těles s dvoubodovým připojením k jednotrubkovým a dvoutrubkovým otopným soustavám. Jednobodové připojení s ponornou trubkou je určeno pro otopná tělesa umožňující jednobodové boční připojení. Připojovací rozteč potrubí je 58 mm. Klíčové vlastnosti > > Pro jednotrubkové a dvoutrubkové otopné systémy > > Velmi malé tlakové ztráty > > Mnoho variant připojení díky možnosti použití různých radiátorových ventilů > > V E-Z rozdělovači integrovaná gravitační brzda zabraňuje nežádoucí zpětné cirkulaci Technický popis E-Z System je univerzálně použitelný ventil pro všechna otopná tělesa s dvoubodovým připojením k jednotrubkovým a dvoutrubkovým soustavám. Skládá se z E-Z rozdělovače, termostatického ventilu, případně axiálního, v rohovém nebo přímém provedení s obloukovou koncovkou, přesné ocelové trubky a svěrných šroubení. Připojení trubky G 3/4 se svěrným šroubením na plastové, měděné, přesné ocelové a vícevrstvé trubky. S ventily E-Z System je nutno použít výhradně příslušně označená svěrná šroubení IMI Heimeier (označená např. 15 THE). Při jednotrubkovém provozu lze součinitel zatékání do otopných těles nastavit na jakoukoli hodnotu mezi %. Tovární nastavení součinitele zatékání do otopného tělesa: 35 %. Rozdělovač může být přestaven na dvoutrubkový provoz otočením regulační kuželky doleva až na doraz (součinitel zatékání do otopného tělesa 100 %, obtok uzavřen). Otočením regulační kuželky doprava až na doraz dojde k uzavření zpátečky otopného tělesa, přívodní potrubí lze uzavřít termostatickým ventilem. Otopné těleso tak může být sejmuto za provozu bez vypouštění. Obtok v rozdělovači zůstává v případě provozu v jednotrubkových soustavách otevřený nezávisle na uzavření tělesa, takže fungování zbytku vytápěcí soustavy není narušeno. Směr proudění vyznačený na E-Z rozdělovači je nutno dodržovat, při opačném zapojení totiž není dosaženo optimálního průtoku otopným tělesem. Důležité pro jednotrubkové vytápěcí soustavy: Používejte vždy termostatické ventily s modrou ochrannou krytkou a těsnicí komorou (pro samotížné soustavy). 2

3 Konstrukce E-Z System S axiálním radiátorovým ventilem a modrou ochrannou krytkou 1. Gravitační brzda 2. Regulační kuželka Použití Příklad použití Jednotrubková soustava 1. E-Z System 2. Otopné těleso 3. Vyvažovací ventil STAD Upozornění Aby nedošlo k poškození teplovodní otopné soustavy a k tvorbě usazenin, musí být otopná soustava provozvána dle ČSN a kvalita teplonosné látky musí po celou dobu provozu odpovídat ČSN a VDI Minerální oleje, obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejů jakéhokoliv druhu), pzpůsobují bobtnání a následné poškození těsnění z EPDM pryže. Proto nesmí být v teplonosné látce v žádném případě obsaženy. Při použití antikorozních a mrazuvzdorných přípravků bez dusitanů a na bázi etylenglykolu je třeba čerpat příslušné údaje, zejména o koncentraci jednotlivých přísad, z podkladů výrobce mrazuvzdorných a antikorozních přípravků. Radiátorové ventily jsou vhodné pro všechny termostatické hlavice a servopohony značky IMI Heimeier s připojovacím závitem M 30x1,5. Optimální sladění obou částí vám poskytne jistotu jejich správné funkce. Použijete-li servopohony jiných výrobců, ujistěte se, že jejich přestavovací a uzavírací síly jsou přizpůsobeny radiátorovým ventilům IMI Heimeier. 3

4 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy Provedení E-Z System Axiální radiátorový ventil Modrá ochranná krytka a ucpávka ventilu. Poniklovaný bronz. DN 15 (1 2 ) Úhlový radiátorový ventil Modrá ochranná krytka a ucpávka ventilu. Poniklovaný bronz. DN 15 (1 2 ) Připojení k otopnému tělesu - zleva DN 15 (1 2 ) Připojení k otopnému tělesu - zprava Přímý radiátorový ventil s obloukem Modrá ochranná krytka a ucpávka ventilu. Poniklovaný bronz. DN 15 (1 2 ) Svěrné šroubení pro přesné ocelové trubky. Pro vnitřní závit Rp1/2. Spoj kov na kov. Poniklovaná mosaz Přesná ocelová trubka Přívodní trubka. Chromovaná. Ø 15 mm. Délka 1100 mm Svěrné šroubení pro přesné ocelové trubky. Pro vnitřní závit Rp1/2. Spoj kov na kov. Poniklovaná mosaz E-Z rozdělovač Pro jednotrubkové a dvoutrubkové otopné soustavy. Poniklovaný bronz. DN 15 (1 2 ) Svěrná šroubení pro měděné, přesné ocelové, plastové a vícevrstvé trubky viz. Příslušenství. 4

5 Ventil pro jednotrubkové soustavy s ponornou trubkou Jednobodové připojení s ponornou trubkou pro tělesa s bočním připojením. Rozteč připojovacího potrubí 58 mm Klíčové vlastnosti > > Těleso z poniklovaného korozivzdorného bronzu > > Velmi malé tlakové ztráty > > Univerzální připojení k měděným, přesným ocelovým, plastovým a vícevrstvým trubkám > > Integrovaná gravitační brzda zabraňuje nežádoucí zpětné cirkulaci Technický popis Ventil pro jednotrubkové soustavy z poniklovaného bronzu s ponornou trubkou určený pro otopná tělesa s jednobodovým bočním připojením. Ventil se skládá z jednotrubkové spodní části, ponorné trubky (krátké nebo dlouhé provedení) a přehradního kroužku. Připojení trubky G 3/4 se svěrným šroubením na plastové, měděné, přesné ocelové a vícevrstvé trubky. S jednotrubkovou spodní částí ventilu je nutno použít výhradně příslušně označená svěrná šroubení IMI Heimeier (označená např. 15 THE). Speciální regulační kuželka zaručuje téměř zcela stejnoměrné proudění v topném okruhu. Při plném provozu je součinitel zatékání do otopného tělesa nastaven na 35 % průtoku okruhu. Přívodní i vratné potrubí lze uzavřít, takže otopné těleso může být sejmuto bez vypouštění. Obtok v rozdělovači zůstává nezávisle na uzavření tělesa otevřený, takže fungování okruhu není narušeno. Pozor: Ponorné trubky jsou podle způsobu použití k dostání ve dvou různých konstrukčních délkách. Dlouhou ponornou trubku (délka zašroubování 250 mm) je nutno použít při montáži dle DIN u trubkových otopných těles a otopných těles s úzkými sloupky s více než 10 články. V ostatních případech použijte krátké ponorné trubky (délka zašroubování 85 mm). U obou provedení ponorných trubek je těsnicí komora umístěna uprostřed prvního článku. Při použití deskových a speciálních otopných těles musí být k dispozici dvoukomorové připojení s otvorem Ø 11 mm nebo musí být připojení otopného tělesa umístěno tak, aby mohla být zavedena dlouhá ponorná trubka bez přehradního kroužku. Rozdělovací vložky a dělicí prvky i délku ponorné trubky je třeba zabudovat podle specifikace příslušného výrobce otopných těles. Otopné těleso lze snadno demontovat oddělením ponorné trubky ve šroubení. Směr proudění vyznačený na jednotrubkovém ventilu je nutno dodržovat, při opačném zapojení totiž není dosaženo optimálního průtoku otopným tělesem. 5

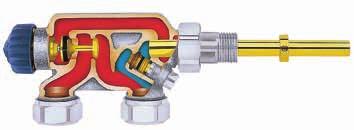

6 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy Konstrukce Jednobodové připojení s ponornou trubkou 1. Regulační kuželka 2. Přehradní kroužek 3. Uzavírání zpátečky Použití Příklad použití 1. Jednobodové připojení s ponornou trubkou 2. Otopné těleso 3. Vyvažovací ventil STAD Upozornění Aby nedošlo k poškození teplovodní otopné soustavy a k tvorbě usazenin, musí být otopná soustava provozvána dle ČSN a kvalita teplonosné látky musí po celou dobu provozu odpovídat ČSN a VDI Minerální oleje, obsažené v teplonosné látce (zejména pak maziva s obsahem minerálních olejů jakéhokoliv druhu), pzpůsobují bobtnání a následné poškození těsnění z EPDM pryže. Proto nesmí být v teplonosné látce v žádném případě obsaženy. Při použití antikorozních a mrazuvzdorných přípravků bez dusitanů a na bázi etylenglykolu je třeba čerpat příslušné údaje, zejména o koncentraci jednotlivých přísad, z podkladů výrobce mrazuvzdorných a antikorozních přípravků. Radiátorové ventily jsou vhodné pro všechny termostatické hlavice a servopohony značky IMI Heimeier s připojovacím závitem M 30x1,5. Optimální sladění obou částí vám poskytne jistotu jejich správné funkce. Použijete-li servopohony jiných výrobců, ujistěte se, že jejich přestavovací a uzavírací síly jsou přizpůsobeny radiátorovým ventilům IMI Heimeier. 6

7 Provedení Ventil pro jednotrubkové soustavy s ponornou trubkou Rozdělovač jednobodového připojení Modrá ochranná krytka. Poniklovaný bronz Ø 11 +0,5 mm Ponorná trubka Montáž ponorné trubky: Odšroubujte vsuvku rozdělovače jednotrubkového připojení a vsuňte ponornou trubku z kónusové strany až na doraz (vroubek) do vsuvky. Ponorná trubka musí na kónusové straně vsuvky lícovat se vsuvkou. Délka zašroubování 85 mm Délka zašroubování 250 mm Přehradní kroužek Zásadně předepsán pro otopná tělesa dle DIN, pro trubková tělesa a tělesa s úzkými sloupky Svěrná šroubení pro měděné, přesné ocelové, plastové a vícevrstvé trubky viz. Příslušenství. Příslušenství Svěrné šroubení Pro měděné a přesné ocelové trubky. Připojení vnějším závitem G3/4. Poniklovaná mosaz. U trubek se sílou stěny 0,8 až 1 mm je třeba použít opěrná pouzdra. Řiďte se pokyny výrobce trubek. Ø trubky Opěrná pouzdra Pro měděné a přesné ocelové trubky se sílou stěny 1 mm. Ø trubky L [mm] 12 25, , , , Svěrné šroubení Pro měděné a přesné ocelové trubky. Připojení vnějším závitem G3/4. Poniklovaná mosaz. Měkce těsnící. Ø trubky Svěrné šroubení Pro plastové trubky. Připojení vnějším závitem G3/4. Poniklovaná mosaz. Ø trubky 14x x x x x

8 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy Svěrné šroubení Pro vícevrstvé trubky. Připojení vnějším závitem G3/4. Poniklovaná mosaz. Ø trubky 16x x Dvojitá růžice Z bílého plastu, středem dělitelná pro různé průměry potrubí, rozteč os 58 mm, celková výška max. 31 mm Prodloužení Pro plastové, vícevrstvé plastové, měděné nebo přesné ocelové trubky. Pro ventily s vnějším závitem G3/4. Poniklovaná mosaz. L [mm] G3/4 x G3/ G3/4 x G3/ S-šroubení K vyrovnání rozdílných roztečí os, např. při výměně starších armatur pro jednobodové připojení. Pozor na směr proudění teplonosné látky! Poniklovaná mosaz. Rozteč os [mm] Celková délka [mm] G3/4 x G3/4 11, Termostatický vrchní díl Náhradní vrchní díl. Konstrukční řada od 06/ Termostatický vrchní díl pro jednotrubkové připojení s ponornou trubkou Náhradní vrchní díl, konstrukční řada do 05/1981. Výměnný vrchní díl k přestavbě jednotrubkového připojení s ponornou trubkou v provedení s ventilem Mikrotherm na termostatické provedení. Použít pouze ve spojení s termostatickou hlavicí s dálkovým čidlem nebo dálkovým ovládáním! Speciální vrchní díl Pro výměnu ručně regulovaného vrchního dílu u jednotrubkového ručně regulovaného připojení v univerzálním provedení. Zatékání teplonosné látky 50/ Připojovací šroubení k topnému okruhu Matice ke vsuvce Závitová vsuvka R1/

9 Technická data % 3,5 U k v = 2,01 k v = 2, , , Δp [kpa] 0,2 0, Δp [mbar] Δp [mm WS] ª R (xp 2K) Ekvivalentní délky trubek [m] Kv 12 x 1 14 x 1 15 x 1 16 x 1 18 x 1 2,01 1,3 3,4 5,1 7,7 14,9 2,50 0,8 2,2 3,3 5,0 9,6 měděná trubka t = 80 C v = 0,5 m/s Nastavení E-Z rozdělovače Ustavit regulační kuželku otáčením doleva až na doraz do nulové polohy. Požadovaný součinitel zatékání do otopného tělesa nastavit otáčením regulační kuželky doprava (nastavení z výroby: 3,5 otáčky = 35%. Pozor: Před uzavřením zpátečky zjistit otáčením regulační kuželky nastavený součinitel zatékání do otopného tělesa (nastavené otáčky U ). Po opětovném otevření tak bude možno součinitel znovu nastavit. 9

10 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy S termostatickou hlavicí a pásmem proporcionality 2 K kv-hodnota Zatékání do tělesa [%] Maximální provozní teplota TB [ C] Maximální provozní tlak PB [bar] E-Z rozdělovač a termostatický ventil DN 15 (1/2 ) Jednotrubkový ventil DN 15 (1/2 ) Nastavení E-Z rozdělovače [U] ,15 2,01 1,91 1,80 1,71 1,57 1,44 1,42 1) 120 2) 10-2, ) 10 1) Použití ve dvoutrubkových soustavách, bez radiátorového ventilu. 2) S montážní krytkou nebo servopohonem 100 C. Příklady výpočtu Hledáno: Tlaková ztráta topného okruhu Zadáno: Tepelný výkon okruhu Q = 6510 W Teplotní spád okruhu Δt = 20 K (70/50 C) Přesná ocelová trubka O = 15 x 1 mm Délka okruhu I = 25 m Součet místních odporů ζ = 7.0 Počet otopných těles n = 5 Součinitel zatékání m HK = 35% Řešení: Hmotnostní tok v okruhu m R = Q / (c Δt) = 6510 / ( ) = 280 kg/h Tlakový spád okruhu R = 3.6 mbar/m (v = 0.6 m/s) Třecí tlakové ztráty okruhu Δp R = R I = = 90 mbar Místní tlakové ztráty okruhu Z = 5 ζ v2 = = 12.6 mbar Tlaková ztráta E-Z systemu ΔpV = 19.4 mbar Celková tlaková ztráta okruhu Δp ges = ΔpV n + Δp R + Z = = 200 mbar 10

11 Rozměry E-Z System Jednotrubkové a dvoutrubkové otopné soustavy Potřebná délka přesné ocelové trubky Z: Z = A (Z 1 + Z 2 ) Z 1 = 30 Z 2 = 78 Z = A (Z 1 + Z 2 ) Z 1 = 30 Z 2 = 13 Jednotrubkové připojení s ponornou trubkou G 1/

12 IMI HEIMEIER / Termostatické ventily a šroubení / Termostatické ventily pro jednotrubkové vytápěcí soustavy Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností IMI Hydronic Engineering bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS Thermostatic valve bodies for single pipe heating systems ed
