1 Střední průmyslová škola Praha 10 Na Třebešíně 2299 učební texty MODELÁRNA I. ročník sepsal: VLACH Václav

2 Bezpečnost práce v modelárně Definice bezpečnosti práce mám jistotu, že svojí prací neohrožuji sebe ani druhé pracovníky. 1. Před započetím práce zkontroluj správný stav a ostrost nástrojů a nářadí 2. Pracovat na dřevoobráběcích strojích se smí od 18ti let, jinak jen spolu s vyučujícím 3. Nepracuj bez ochranných krytů 4. Před spuštěním stroje zkontroluj správné upnutí nástroje a materiálu 5. Výměnu nástrojů a seřízení prováděj za klidu stroje 6. Nespouštěj stroj bez souhlasu vyučujícího 7. Dodržuj doporučené bezpečnostní předpisy specifické pro jednotlivé stroje 8. Při práci v modelárně se používají ochranné pomůcky, jako například brýle, obličejový štít, zástěra, tlumič hluku. Naopak jsou nebezpečné rukavice a hadr v ruce 9. Na vykonávanou práci je třeba se přiměřeně soustředit 10. Na pracovišti je třeba udržovat pořádek a čistotu a tím předcházet úrazům 2

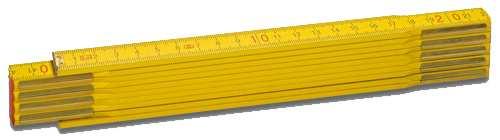

3 Měřidla Truhlář měří a udává rozměry v cm, vyplývá to z přesnosti se kterou pracuje. Naopak strojař měří v mm a jeho dílech. Měřidla délková 1. Skládací nebo svinovací metr svinovací metr 2. Ocelové měřítko přesnost 1 mm 3. Posuvné měřítko přesnost 0,1 0,02 mm (digitální 0,01 mm) posuvné měřítko skládací metr Měřidla úhlová 1. Úhelník plochý a příložný 2. Pokosník - pevný 45 - stavitelný k přenášení úhlů 3. Úhloměr úhloměr příložný úhelník pokosník správně přiložený úhelník 3

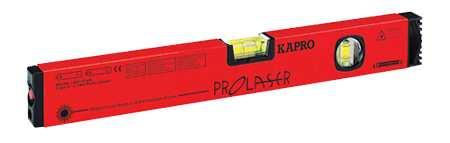

4 Měřidla na měření rovin 1. Vodováha (libela) měříme horizontální a vertikální rovinu 2. Olovnice kontrolujeme a měříme svisle vodováha Rýsovací nářadí Rýsovací jehla Špičák Kružidlo se stavěcím šroubem Kružidlo tyčové Rejsek tyčové kružidlo ukázka práce s kružidlem rejsek!!! Na dřevo se dělá ryska nebo se kreslí tužkou!!! 4

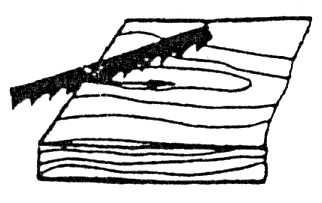

5 Řezání ruční a strojní Ruční řezání Dřevo řežeme podél vláken Tvar zubů pro podélné řezání Napříč vláken Tvar zubů pro příčné řezání Rozvod zubů je vyhnutí špiček zubů na levou a pravou stranu tak, abychom vytvořili širší řez než je šířka pilového listu. Provádíme jej rozváděcími kleštěmi nebo v přípravku. rozvod zubů Názvy a úhly pilových zubů α - úhel hřbetu β - úhel břitu γ - úhel čela δ - úhel řezu Druhy ručních pil A Rámová před prací se napíná a naklání pilový list (A) Ocaska - používá se pro hrubé řezání (hobra, překližka apod.) o se zúženým listem, bez výztuhy (B) o s vyztuženým hřbetem (C) B Čepovka má jemné zuby, řežeme s ní lišty, čepy, kolíčky a pod. (D) C Děrovka k vyřezávání výřezů otvorů a pod. (E) E D Lupénková pilka k jemné modelářské práci (F) F 5

6 Strojní řezání Kotoučová pila skládá se ze stojanu, v němž je uložen hřídel, na kterém je nasazen pilový kotouč, sevřený mezi dvě příruby a upnutý maticí. Pilový kotouč lze vysouvat případně naklánět. Kotoučová pila horní část Tvary zubů pilových kotoučů pro příčné řezání pro podélné řezání ozubení vlčí ozubení se slinutými karbidy Pásová pila má litinový stojan, dva pásové kotouče nasazené na hřídele na nichž je napnutý pásový kotouč 6

7 Hoblování ruční a strojní Hoblováním dáváme výrobku potřebný tvar a hladkost Nástroj se nazývá hoblík ukázka hoblování hoblík úhly na hoblíku Hoblování ruční Hoblíky Hladík používá se na hrubé hoblování Klopkař klopka, která je upnutá na hoblovacím noži umožňuje dosáhnout hladkého povrchu Cidič kratší než klopkař, pro práci na čisto Římsovník na hoblování polodrážek Macek dlouhý hoblík k přesnému orovnávání dlouhých hran římsovník macek Technika hoblování Hoblování dřeva po vláknech - v tomto směru se dřevo dobře hobluje - ostří želízka vlákna nevytrhává - hoblovaná plocha je hladká Hoblování dřeva proti vláknům - dřevo se vyštipuje, vytrhává - hoblovaná plocha je hrubá - vytrhávání dřeva zabraňujeme používáním hoblíků s klopkami Hoblování čelního dřeva - okraje čel se snadno štípou 7

8 Hoblování strojní Srovnávací frézka hoblovka - skládá se ze stojanu, předního a zadního stolu. V mezeře mezi stoly je uložen hřídel, který má tři nebo čtyři srovnávací nože. Používá se na srovnání (ohoblování) první plochy trámku, prkna, fošny a pod. Podle této plochy pak srovnáváme druhou pod různým úhlem, nejčastěji pravým. Na krátké a tenké kusy používáme z bezpečnostních důvodů tlačítko 1.zadní stůl 2.obráběný kus 3.nožový hřídel 4.čelist stolu 5.zadní stůl schéma obrábění na srovnávačce tlačítko Tloušťkovací frézka protahovačka - stojan tvoří dvě bočnice spojené pevným příčníkem. Mezi bočnicemi je Přestavitelný stůl ve svislém směru. Nad stolem je uložen rýhovaný podávací válec, který slouží k posunu materiálu, nožový hřídel se čtyřmi noži a hladký odebírací válec. Používá se na opracování druhé plochy trámku, prkna, fošny a pod. opracováváme je na potřebnou tloušťku a přitom je dodržena rovnoběžnost ploch. 8

9 Výroba otvorů Vrtání vrtáním vyrábíme kruhové otvory ruční strojní Nástroje nebozezy úzké kuželové otvory, vhodné pro vruty se zauzlenou protiskluzovou rukojetí s jehlancovitou stopkou s okem vrtáky 1.vodící hrot 2.krojidlo 3.ostří o špulíř pro mělké otvory špulíř obyčejný špulíř vinutý 1.břit 2.fazeta 3.dřík 4.stopka 5.vodící hrot o hadovitý vrták pro hluboké otvory hadovitý jednoduchý hadovitý dvouchodý o šroubovitý vrták pro přesné otvory do dřeva a kovu 1.hrot 3.fazeta 5.krček 7.unášeč 2.drážka 4.hřbet 6.stopka Stroje o záhlubník pro srážení hran a zapouštění hlav šroubů vrtačky o ruční o elektrické o strojní o stojanové 9 záhlubník hvězdicovitý

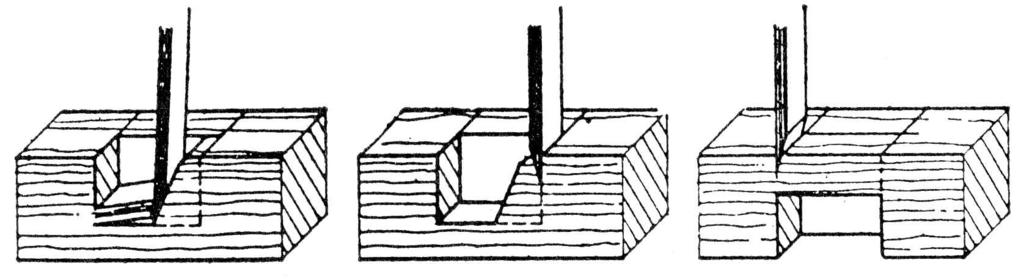

10 Dlabání dlabáním můžeme vyrábět otvory s ostrými hranami ruční strojní Nástroje pro ruční dlabání dláto ploché pro běžné práce (A) A dláto ploché hraněné pro ostré rohy (B) 1.čepel 3.rukojeť 5.stopka 2.krček 4.přední zděř dláto čepovní pro otvory na čepy, používáme jej tam, kde by se normální dláto mohlo zlomit (C) dláto zaoblené pro zhotovování tvarů (D) B dláto zapouštěcí pro zapouštění okenních a dveřních závěsů (E) dřevěná palička C D E upnutí vlysů při dlabání rozporů dlabání průchozích dlabů dlabání rozporů Stroj na dlabání stroj je dlabačka nástroj je dlabací vrták 10

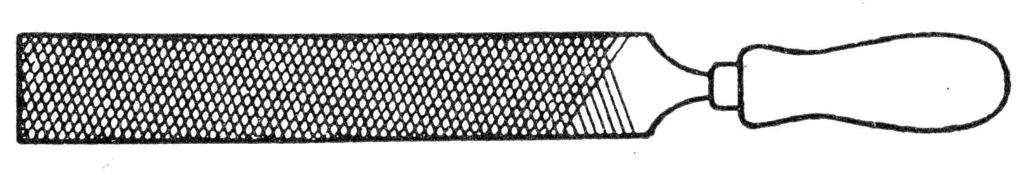

11 Rašplování, pilování a broušení Struhač (rašple) používá se na hrubé opracování dřeva struhák plochý struhák půlkulatý Pilník používá se na jemné opracování (srážení hran apod.) Broušení používáme smirková plátna nebo papíry různé zrnitosti. Čím vyšší číslo zrnitosti, tím je brusivo jemnější. ruční broušení dřevěný špalíček obalíme smirkovým plátnem Strojní broušení dvoukotoučová čelní bruska - používá pro drobnější výrobky pásová bruska používá se na větší plochy ruční el. brusky o rotační o přímočaré 11

12 Rozebíratelné spoje - rozebíratelná spojení se uplatňují hlavně při výrobě nábytku - umožňují lepší skladování a dopravu výrobků - je-li třeba provést montáž nebo demontáž Příklady rozebíratelných spojů boků skříní s půdami A. šrouby v zapuštěných kovových válečcích B. šrouby v zapuštěných kovových destičkách C. polyamidové spojky D. šrouby s maticemi A B C D Spojovací součásti rozměry označujeme v mm (průměr x délka) vruty mají velké stoupání, dřík je kuželový nebo válcový vruty 12

13 šrouby mají menší stoupání závitu, dřík je válcový šrouby Rozdělení šroubů a vrutů podle tvaru hlavy kuželová hlava (A) čočková hlava (B) půlkulatá hlava (C) šestihranná hlava (D) vratový šroub s podložkou šroub s plochou kulovou hlavou a čtyřhranem (E) A B C D E Vrtání otvorů při spojování vruty se vrtají otvory maximálně o 1mm menší než je průměr vrutu. Před montáží se vrut potře mýdlem. Při spojování šrouby se vrtá otvor o 0,5mm větší než je průměr šroubu. Šroub se zajišťuje maticí s podložkou. 13

14 Spoje nerozebíratelné Spoje desek rohové kolíky jsou vyrobeny z tvrdého dřeva nejčastěji buk, někdy habr nebo javor. Mají průměr 6 16 mm (jen sudá čísla). Dodávají se v tyčích nebo po kusech. (A) A drážkou a perem (B) B vsazeným perem (C) C ozuby výroba ozubů Spoje desek středové do drážky (A) do rybinové drážky (B) A B 14

15 Spoje rámů rohové (A) křížové (B) na čep s rozporem (C) s dlabem (D) kolíky (E) na pokos čepem (F) kolíky (G) vsazeným perem (H) plochým vsazeným perem (I) A D B C E F G H I 15

16 Lepení, moření a nátěrové hmoty Lepidla - volba správného lepidla závisí na druhu a vlastnostech lepených materiálů a druhu lepení truhlářský klíh tabulky, krychličky roztlučeme na drť, namočíme do vody (1 díl klihu a 2 díly vody) asi na 12 hodin. Pak zahříváme ve vodní lázni za stálého míchání při 60 C. Pozor nevaříme jen ohříváme. Nevýhodou je, že spoje ve vlhku povolují kaseinový klíh (bílý prášek) je odolnější proti vlhku epoxidová lepidla např. CHS epoxy 1200 se používají na lepení dřeva se sklem, kovy, porcelánem a pod. kaučuková lepidla (alkapren) mají velkou přilnavost k různým materiálům Jsou pružná, odolávají vodě. polyvinylacetátová lepidla (dispercol, herkules) spoj je po ztuhnutí pevný, pružný a odolává vodě. Pozor na lihové mořidlo, které spoj naleptává. Mořidla - obarvují dřevo na žádaný odstín, kresba dřeva zůstává zachována. Ředí se vodou nebo lihem Nátěrové hmoty olejové fermeže, fermežové barvy, olejové laky a y nitrocelulózové nitrolaky, nitro y syntetické alkydové, polyesterové, epoxidové lihové laky a politury asfaltové lak na ocel, lak do vlhka chlorkaučukové na ochranné nátěry ve vlhkém prostředí vodové a emulze latexové barvy, základní, vnitřní, venkovní pomocné přípravky ředidla, brusné tmely, leštící pasty, plniče pórů, pigmenty a jiné 16
