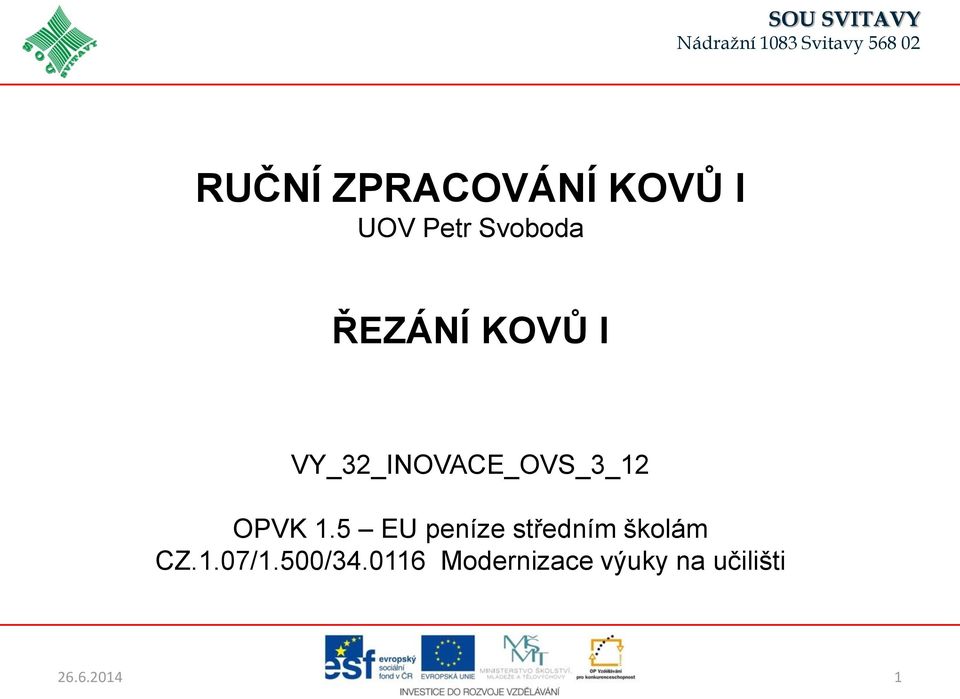

1 RUČNÍ ZPRACOVÁNÍ KOVŮ I UOV Petr Svoboda ŘEZÁNÍ KOVŮ I VY_32_INOVACE_OVS_3_12 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti 1

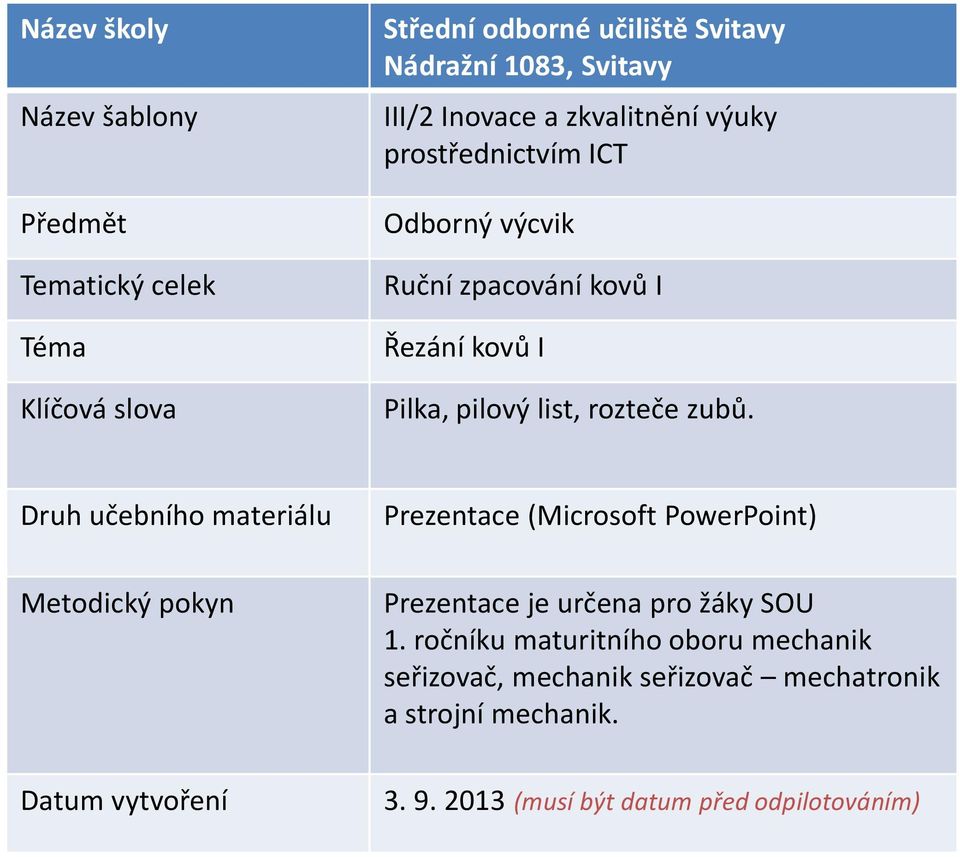

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Ruční zpacování kovů I Řezání kovů I Pilka, pilový list, rozteče zubů. Druh učebního materiálu Prezentace (Microsoft PowerPoint) Metodický pokyn Prezentace je určena pro žáky SOU 1. ročníku maturitního oboru mechanik seřizovač, mechanik seřizovač mechatronik a strojní mechanik. Datum vytvoření (musí být datum před odpilotováním)

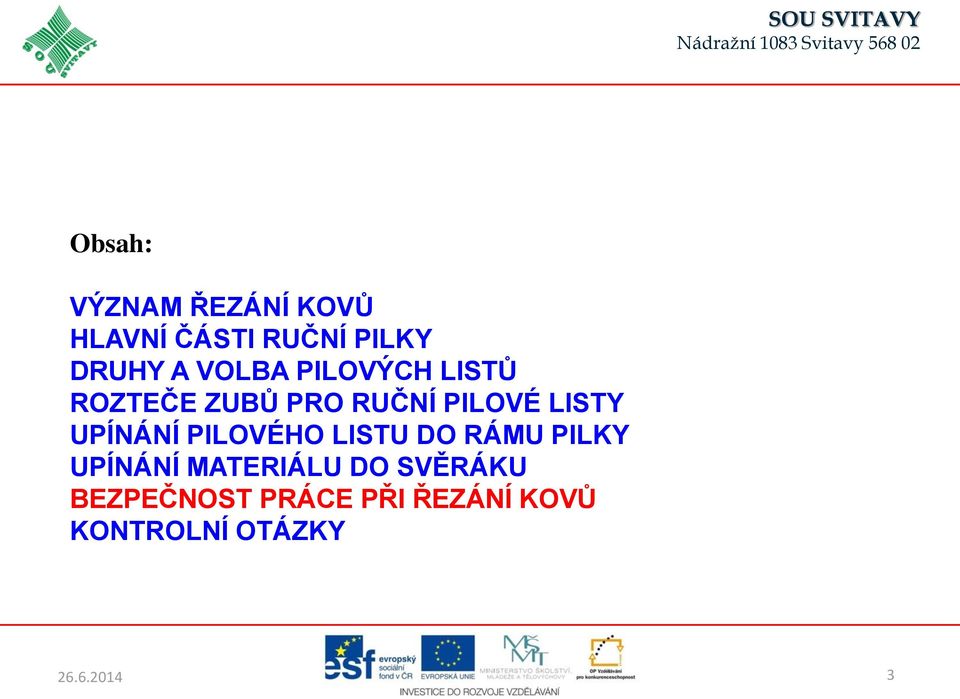

3 Obsah: VÝZNAM ŘEZÁNÍ KOVŮ HLAVNÍ ČÁSTI RUČNÍ PILKY DRUHY A VOLBA PILOVÝCH LISTŮ ROZTEČE ZUBŮ PRO RUČNÍ PILOVÉ LISTY UPÍNÁNÍ PILOVÉHO LISTU DO RÁMU PILKY UPÍNÁNÍ MATERIÁLU DO SVĚRÁKU BEZPEČNOST PRÁCE PŘI ŘEZÁNÍ KOVŮ KONTROLNÍ OTÁZKY 3

4 VÝZNAM ŘEZÁNÍ KOVŮ 1/1 řezáním se odděluje materiál odebíráním třísek v místě, kde se pohybuje pilový list s velkým počtem zubů. Provádí se: ručně ruční rámovou pilkou, strojně strojní rámovou, pásovou nebo kotoučovou pilou. 4

5 HLAVNÍ ČÁSTI RUČNÍ PILKY 1/1 rám pilky, rukojeť, zadní a přední svorník, křídlová matice, šroub předního svorníku, list pilky. 5

6 DRUHY A VOLBA PILOVÝCH LISTŮ 1/1 pilové listy pro ruční pily se vyrábějí s jednostranným nebo oboustranným ozubením. 6

7 ROZTEČE ZUBŮ PRO RUČNÍ PILOVÉ LISTY 1/1 hrubé 14 až 16 zubů na měkkou ocel, hliník, měď, pryskyřice, plastické hmoty střední 22 zubů pro tvarovou ocel, středně tvrdou ocel, tvrdší lehké kovy, mosaz, profily větších průřezů, jemné na profily malých průřezů, plechy, kabely, tenkostěnné trubky, tenké ocelové úhelníky, postupně jemnější až střední 32 až 20 pro všeobecnou potřebu v dílnách. 7

8 UPÍNÁNÍ PILOVÉHO LISTU DO RÁMU PILKY 1/1 pilový list se upíná v rámovém třmenu s rukojetí tak, aby špičky zubů ukazovaly ve směru řezání, svými konci v nichž jsou díry se list zasune do výřezů v upínacích svorníků, z nichž jedna je pevná a druhá pohyblivá, list pilky se v nich upne čepy a křídlovou maticí se pohyblivým svorníkem napne, 8

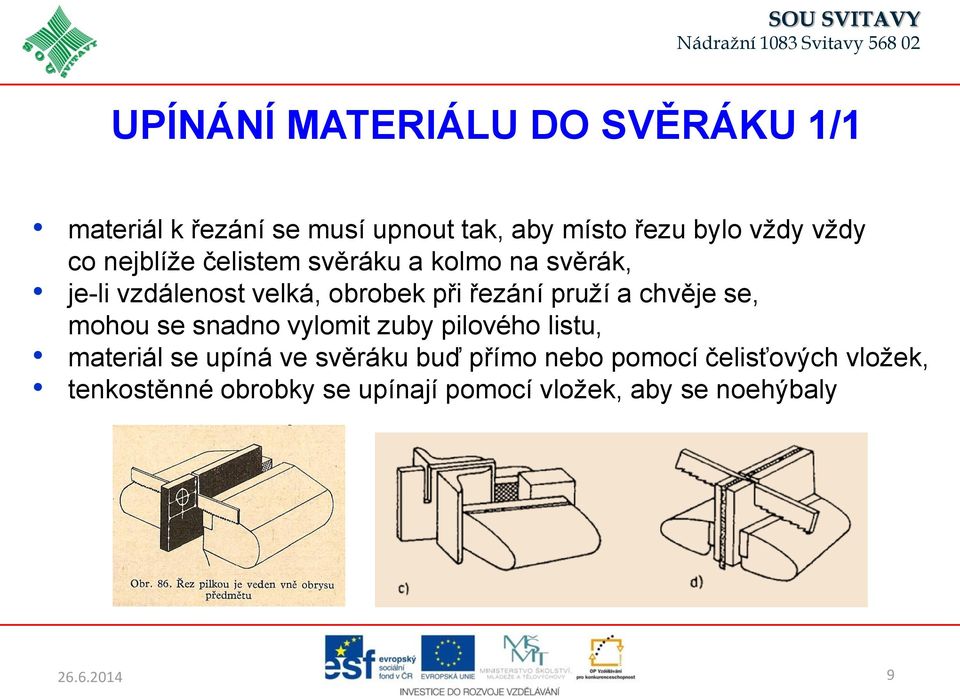

9 UPÍNÁNÍ MATERIÁLU DO SVĚRÁKU 1/1 materiál k řezání se musí upnout tak, aby místo řezu bylo vždy vždy co nejblíže čelistem svěráku a kolmo na svěrák, je-li vzdálenost velká, obrobek při řezání pruží a chvěje se, mohou se snadno vylomit zuby pilového listu, materiál se upíná ve svěráku buď přímo nebo pomocí čelisťových vložek, tenkostěnné obrobky se upínají pomocí vložek, aby se noehýbaly 9

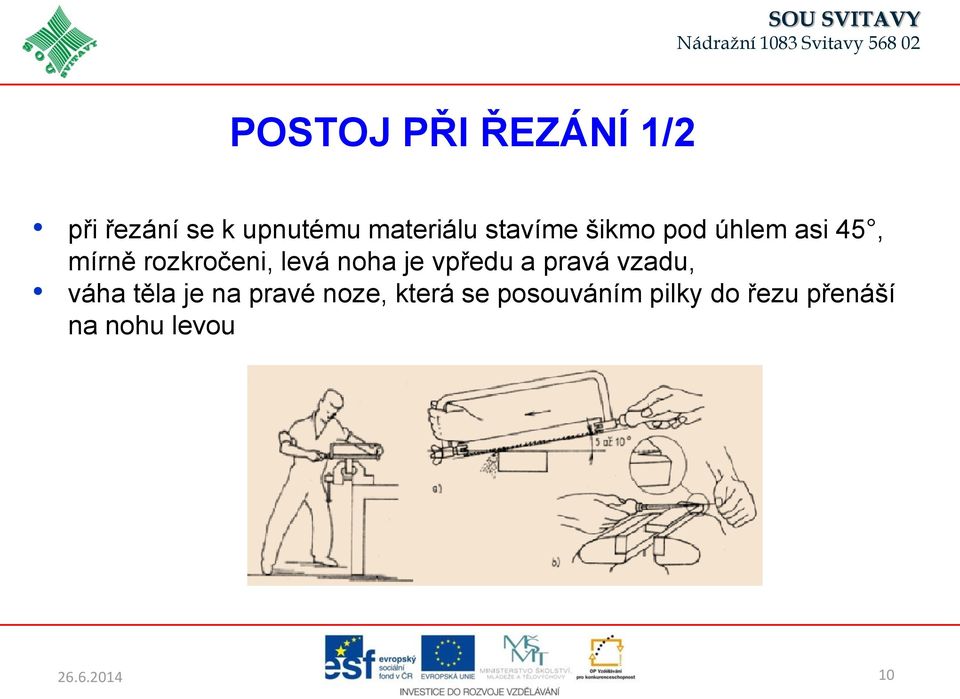

10 POSTOJ PŘI ŘEZÁNÍ 1/2 při řezání se k upnutému materiálu stavíme šikmo pod úhlem asi 45, mírně rozkročeni, levá noha je vpředu a pravá vzadu, váha těla je na pravé noze, která se posouváním pilky do řezu přenáší na nohu levou 10

11 BEZPEČNOST PRÁCE PŘI ŘEZÁNÍ KOVŮ 1/2 1. Pilový list nesmíte do rámu upínat pomocí hřebíků, drátů. 2. Dodržovat správnou ústroj pracovního oděvu. 3. Nedořezávejte materiál velkým tahem na pilu. 4. Naopak je třeba tlak zmírnit a přidržovat odřezávaný kus materiálu, aby nespadl. 5. Neřežte špatně vypnutým pilovým listem. 6. Může dojít k vylamování zubů nebo může pilový list prasknout. 11

12 BEZPEČNOST PRÁCE PŘI ŘEZÁNÍ KOVŮ 2/2 7. Při vylomení nadměrného počtu zubů musíme práci přerušit, a pilový list vyměnit za nový. 8. Volíme vždy vhodné a pevné upnutí materiálu. 9. Čepy (kolíčky) pro upevňování pilového listu nesmí nadměrně přečnívat, ani obsahovat ostré hrany (např. nesmí být nahrazovány hřebíky!). 10. Před každým řezáním vždy zkontrolujeme, je-li pilový list řádně upnutý. 11. Zkontrolujeme též rukojeť pilky nesmí být volná. 12. Při dořezávání dbáme zvýšené opatrnosti, zejména při odpadnutí zbytku polotovaru. 12

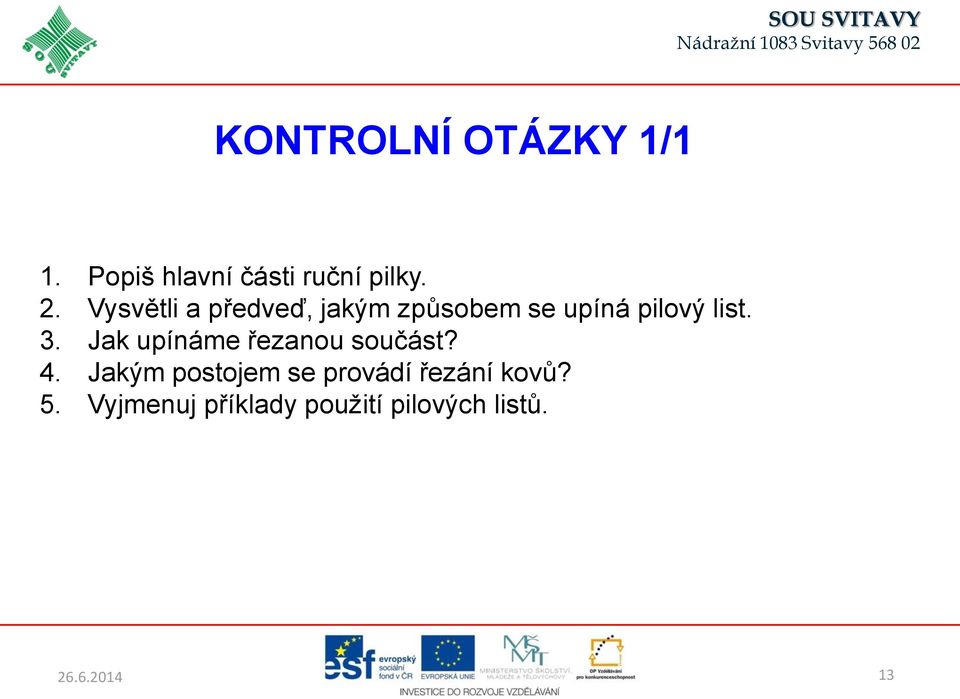

13 KONTROLNÍ OTÁZKY 1/1 1. Popiš hlavní části ruční pilky. 2. Vysvětli a předveď, jakým způsobem se upíná pilový list. 3. Jak upínáme řezanou součást? 4. Jakým postojem se provádí řezání kovů? 5. Vyjmenuj příklady použití pilových listů. 13

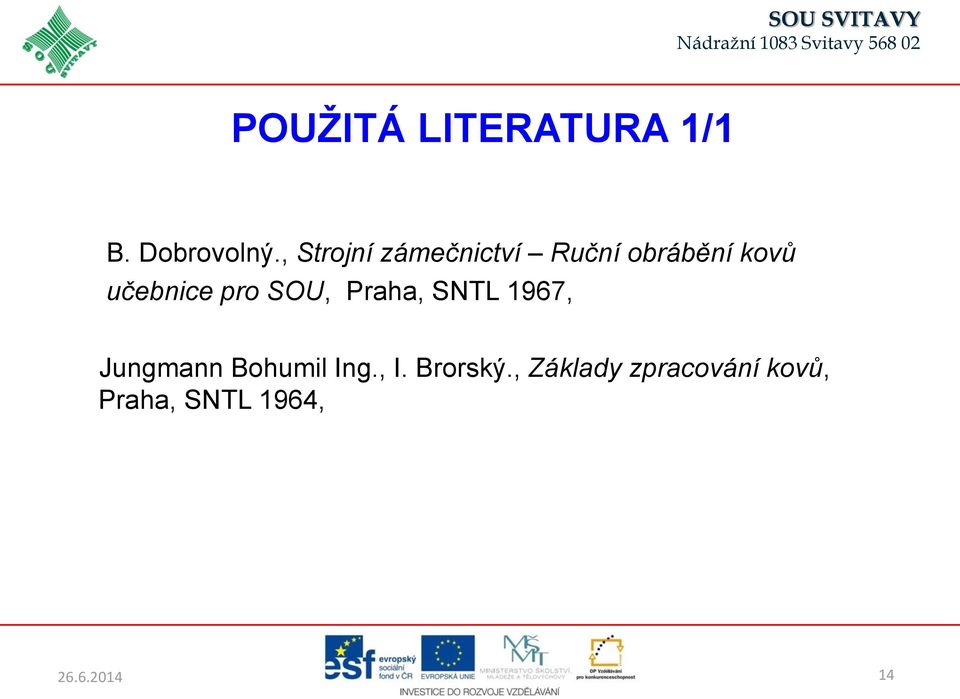

14 POUŽITÁ LITERATURA 1/1 B. Dobrovolný., Strojní zámečnictví Ruční obrábění kovů učebnice pro SOU, Praha, SNTL 1967, Jungmann Bohumil Ing., I. Brorský., Základy zpracování kovů, Praha, SNTL 1964, 14
