2 SPOLEHLIVÝ PARTNER Společnost WOXI vyrábí a dodává lehké skeletové konstrukce z pozinkovaných, za studena tvářených ocelových profilů ve formě panelů a příhradových vazníků připravených k montáži na stavbě. Základním kamenem výrobního procesu jsou pokročilé projekční systémy a software, kterým je řízena následná výroba na speciálních sofistikovaných strojních zařízeních. Integrovaný proces projektování a výroby konstrukce zkracuje dobu produkce a předchází systémovýcm kolizím. Výrobní zařízení vyrábí každý prvek zvlášť a náležitě jej označuje podle umístění v konstrukci. Tento postup eliminuje nebezpečí chybné montáže. Každý profil je vyráběn samostatně a jeho parametry jsou závislé na tom, zda je určen k umístění v panelu nebo příhradovém vazníku. Všechny profily jsou vytvarovány a seříznuty na požadovanou délku přímo ve stroji. Stroj zároveň vyřezává veškeré užitné a upevňovací otvory. Takto vyrobené profily jsou připraveny na prefabrikaci. Proces prefabrikace probíhá ve výrobním závodě po ukončení výroby všech prvků. Jednotlivé komponenty jsou montovány a sešroubovávány a tvoří panely, příhradové vazníky, sloupy a stropní nosníky. Prefabrikace se může provádět rovněž přímo na stavbě.

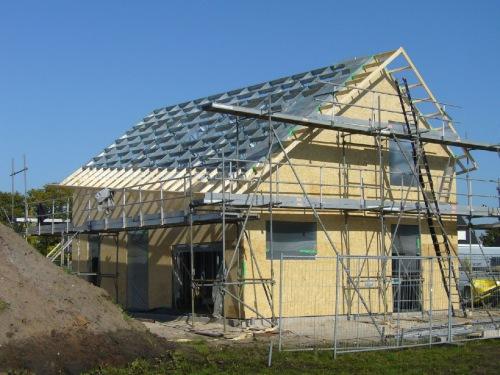

3 Rodinné domy

4 Rodinné domy

5 Lehké obvodové pláště

6 Obytné jednotky Systém výroby lehkých ocelových konstrukcí umožňuje rychlé projektování, dodávku na stavbu a také montáž obytných jednotek. Každý konstrukční prvek má svůj unikátní alfanumerický kód, který umožňuje rychlou a bezproblémovou montáž v souladu s dodanou dokumentací. Díky tomu mohou montáž provádět stavební týmy po absolvování společností WOXI pořádaných specializovaných školení. Prefabrikace konstrukčních prvků může být také provedena přímo na staveništi, zejména pak při realizacích rozsáhlých investičních celků.

7 Obytné jednotky Systém lehkých ocelových konstrukcí z pozinkovaných ocelových profilů je otevřený, to znamená, že obvodový plášť může být proveden z různých izolačních materiálů a doplňků v závislosti na rozpočtu a klimatických podmínkách.

8 Hangáry a skladiště K ocelovému skeletu lze také připevnit tradiční stavební materiály jako dřevo, cihly nebo železobeton. Stejně tak lze jako opláštění použít hi-tech moderní bezúdržbové technologie jako jsou např. WPC nebo pultruze. Jako základ lze použít tradiční základové pasy, patky nebo desky s průběžnou anebo rozptýlenou výztuží. Montáže výplní stavebních otvorů (dveře, okna, vrata apod.) se provádí analogicky jako při klasické výstavbě.

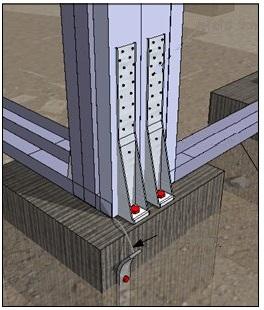

9 Hangáry a skladiště V případě vyšších budov jsou nejčastěji realizovány sedlové střechy, jejichž použití je nutné vzhledem ke konstrukci příhradových vazníků. Odvodnění střechy je standardní jako v případě ostatních stavebních technologií. Hromosvod je montován přímo na ocelovou konstrukci.

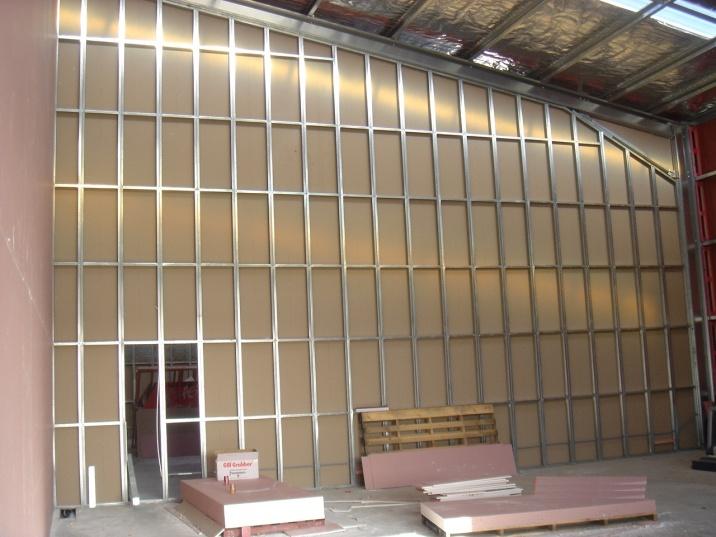

10 Vnitřní vestavby

11 Školící střediska Projekční software umožňuje rychlé vytváření projekttové dokumentace objektů s velkou užitnou plochou, jako jsou např. školící centra, jejichž součástí je řada přednáškových a konferenčních sálů a kancelářských prostor a také sociální zázemí (toalety, jídelny, atp.). Výrobní zařízení je integrováno s projekčním softwarem, a proto je tvorba hotových konstrukcí neobyčejně rychlá. Výroba konstrukce pro uvedené středisko zabere pouze několik dnů. Proces prefabrikace nevyžaduje časově náročné technologické postupy jako procesa mokré výstavby. Jednotlivé komponenty jsou sešroubovávány z ocelových pozinkovaných profilů, což jim zajišťuje ochranu před korozí.

12 TECHNICKÉ ÚDAJE Nejčastěji používané profily: označení nominální velikost měrná jednotka typ S41 typ S41 typ S65 A mm 89,00 150,00 254,00 B mm 41,00 41,00 50,00 C mm 39,00 39,00 50,00 D mm 11,00 11,00 15,00 E mm 11,00 11,00 15,00 t mm 1,15 1,15; 1,55 1,95 symbol profilu* obchodní symbol šířka tloušťka hmotnost pásky pásky** 1 bm mm mm kg/m1 89S C89 x 41 x 1,2 180,00 1,20 1, S C150 x 41 x 1,2 240,50 1,20 2, S C150 x 41 x 1,6 240,50 1,60 3, S C254 x 50 x 2,0 369,30 2,00 5,7980
