ZÁKLADNÍ KONSTRUKČNÍ SYSTÉMY POZEMNÍCH A INŽENÝRSKÝCH STAVEB Z OCELI
|
|
|
- Miroslav Kolář
- před 6 lety
- Počet zobrazení:
Transkript
1 ZÁKLADNÍ KONSTRUKČNÍ SYSTÉMY POZEMNÍCH A INŽENÝRSKÝCH STAVEB Z OCELI
2 ZÁKLADNÍ KONSTRUKČNÍ SYSTÉMY POZEMNÍCH A INŽENÝRSKÝCH STAVEB Z OCELI KONSTRUKČNÍ SYSTÉMY POZEMNÍCH STAVEB Halové stavby Konstrukční systémy pro velká rozpětí Vícepodlažní budovy Prostorové prutové konstrukce Přístřešky Příhradové desky Skořepiny Válcové klenby Kopule Visuté střechy KONSTRUKČNÍ SYSTÉMY INŽENÝRSKÝCH STAVEB Věže, stožáry Mosty a lávky pro pěší Nádrže a zásobníky

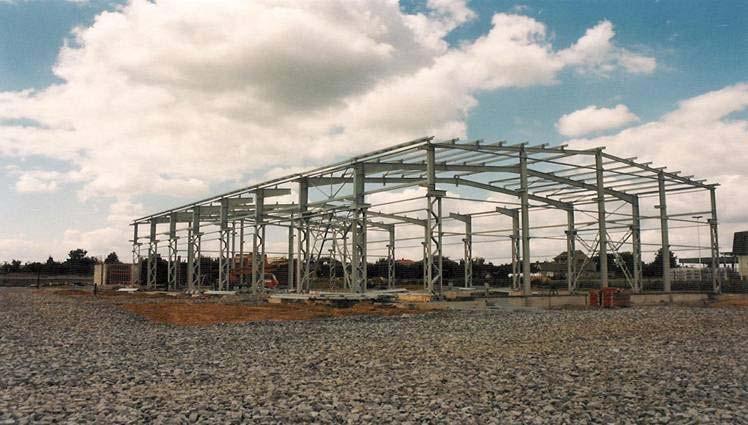

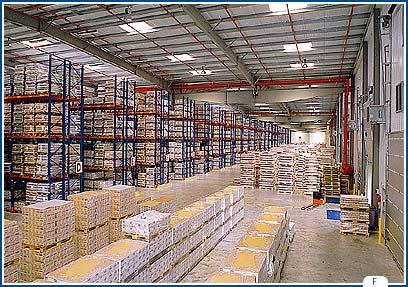

3 HALOVÉ STAVBY objekty pro průmyslové účely různý tvar a konstrukční uspořádání jednolodní rámové vícelodní sloupové nejčastěji jednopodlažní s jeřábovými drahami s vestavěnými podlažími bez jeřábových drah Ocelová konstrukce haly prostorový nosný systém schopný přenést obecné zatížení Příklady typických příčných vazeb jednopodlažních hal
4 HALOVÉ STAVBY Moderní prvky a systémy ocelových hal Vazné trámy sloupů, vaznice Halové objekty systém METSEC systém ASTRON Klasické systémy ocelových hal Hala pro skladování dřevotřískových Výrobní hala, Jesenice desek, Jihlava
5 VÍCEPODLAŽNÍ BUDOVY Nosné ocelové skelety vícepodlažních budov skeletový systém s podélnými rámy skeletový systém s příčnými rámy skeletový systém s obousměrnými rámy Podélné rámy Příčné rámy Obousměrné rámy
6 VÍCEPODLAŽNÍ BUDOVY S netuhou vazbou kloubové spojení sloupů a příčlí S tuhou vazbou tuhá úprava styčníků vzájemné vetknutí příčle a sloupu pomocí ztužidel netuhé vazby tuhé vazby vodorovný ztužící nosník tuhé stropy Dispozice s tuhými a netuhými vazbami Přerušované Nepřerušované Rámová Příhradová sloupy sloupy Budova JmP Brno Radlas
7 PŘÍSTŘEŠKY Oblast dopravních staveb přístřešky nástupišť přístřešky parkovišť přístřešky čerpacích stanic Přístřešek železničního nástupiště Čerpací stanice Jevišovice Přístřešky parkovišť Čerpací stanice Hatě
8 PŘÍSTŘEŠKY Oblast ostatních pozemních staveb zastřešení sportovních tribun zastřešení ostatních prostor Rovinné plnostěnné rámy Příhradové nosníky s převislým koncem Polorám podepřený šikmými sloupy Zavěšená zastřešení
9 PŘÍHRADOVÉ DESKY Dvouvrstvé (příp. vícevrstvé) soustavy, u nichž styčníky jednotlivých vrstev neleží nad sebou a jsou propojeny v šikmých rovinách diagonálami Dvousměrné pravoúhlé desky Dvousměrná dvouvrstvá Variantní uspořádání prutů příhradových desek příhradová deska
10 PŘÍHRADOVÉ DESKY Styčník horního pásu Dolní kotevní styčník Zastřešení haly Boby centrum Brno
11 SKOŘEPINY Tenkostěnné konstrukce vytvořené zakřivenou plochou o jedné nebo více křivostí Podepření po celém svém obvodu přímými nebo obloukovými podporami Variantní uspořádání prutů válcových skořepin
12 Zastřešení s nosnou konstrukcí ve tvaru válce s různou řídící křivkou klenby jednovrstvé s jedním zakřivením s dvojím zakřivením klenby dvouvrstvé příhradové rámové VÁLCOVÉ KLENBY Autosalon Renault Föpplova klenba Dvojí křivost Skleník SZ Lednice
13 KOPULE Žebrové kopule vzájemně vzepřené nosníkové prvky nad centrálním půdorysem Prutové kopule styčníky prutové soustavy leží na rotační ploše dvojí křivosti jednovrstvé prostorové příhradové konstrukce Schwedlerova kopule Föpplova kopule Žebrové kopule
14 KOPULE Schwedlerova kopule Föpplova kopule Kulový styčník
15 VISUTÉ STŘECHY Tahem namáhané konstrukce vytvořené střešním pláštěm Jednopásové vláknové soustavy Dvoupásové vláknové soustavy Paralelní uspořádání vláken Radiální uspořádaní vláken Vláknové příhradové systémy Vláknové sítě Vláknové sítě Jednopásová soustava, Jednopásová soustava, Dvoupásová soustava, paralelní uspořádání radiální uspořádání radiální uspořádání
16 Vysoké štíhlé konstrukce VĚŽE, STOŽÁRY Věže - samonosné volně stojící konstrukce (stožáry) vetknuté do základů Kotvené stožáry Stožáry elektrického vedení VVN Příhradový stožár Plnostěnná věž Kotvený stožár Stožáry VVN Plnostěnný stožár
17 NÁDRŽE A ZÁSOBNÍKY Uskladňovací objekty pro různé druhy materiálů Tenkostěnné plechové konstrukce válcové kuželové prizmatické kulové Zjednodušená řešení rotačních skořepin membránová teorie poloohybová teorie ohybová teorie Membránový stav Poloohybový stav Ohybový stav
18 NÁDRŽE A ZÁSOBNÍKY Válcové silo Výpočtový model Deformovaný stav Výroba sila Sdružené ocelové zásobníky Výpočtový model Realizovaná konstrukce
19 MOSTY A LÁVKY PRO PĚŠÍ Samostatná problematika, pouze na oboru Konstrukce a dopravní stavby
