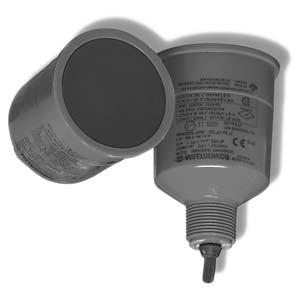

1 Senzor XRS-5/XRS-5C Návod k obsluze Siemens - Milltronics xrs- ECHOMAX

2 Bezpečnostní pokyny V zájmu své vlastní bezpečnosti a bezpečnosti ostatních lidí a také kvůli předcházení případným věcným škodám musíte dodržovat výstražné pokyny. U každého výstražného pokynu je vždy uveden příslušný stupeň ohrožení. Kvalifikovaný personál Tento přístroj smí uvádět do provozu a obsluhovat pouze kvalifikovaný personál při dodržování pokynů v tomto návodu k obsluze. Kvalifikovaným personálem ve smyslu bezpečnostně technických pokynů v této příručce se rozumějí osoby, které mají oprávnění uvádět tento přístroj do provozu podle bezpečnostně technických norem. Varování: Bezchybný a bezpečný provoz tohoto přístroje předpokládá správný transport, skladování, instalaci a montáž stejně jako pečlivou obsluhu a údržbu. Upozornění: Přístroj musí být vždy používán v souladu s technickými údaji. Copyright Siemens Milltronics Process Instruments Inc Všechna práva vyhrazena. Tato publikace je k dispozici v tištěné i elektronické formě. Žádáme uživatele, aby si obstaral schválené vytištěné návody k obsluze nebo vzal v úvahu elektronické verze, vydané a schválené firmou Siemens Milltronics Process Instruments Inc. Společnost Siemens Milltronics Process Instruments Inc. není odpovědná za obsah částečných nebo úplných reprodukcí vytištěných či elektronických publikací. Vyloučení ručení Zkontrolovali jsme obsah publikace s ohledem na shodu s popisovaným přístrojem. Přesto nelze vyloučit odchylky, a proto nepřebíráme záruku za úplnou shodu. Údaje v této publikaci jsou pravidelně kontrolovány a nezbytné opravy jsou obsaženy v příštích vydáních. Předem děkujeme za zlepšovací návrhy. Technické změny zůstávají vyhrazeny. MILLTRONICS je registrovaná ochranná známka společnosti Siemens Milltronics Process Instruments Inc. Budete-li mít jakékoli dotazy, obraťte se laskavě na SMPI Technical Publications na adrese: Technical Publications Siemens s.r.o. Evropská 33a, Praha 6 Tel.: pi-obchod.cz@siemens.com Další návody k obsluze SMPI naleznete na naší webové stránce: Siemens Mill tronics Process Instruments Inc. 2002

3 Všeobecné informace V tomto návodu k obsluze naleznete pokyny pro instalaci, používání a údržbu ultrazvukových senzorů řady XRS Zvláštní pozornost musíte věnovat výstražným pokynům a upozorněním. Tyto texty jsou odlišeny od ostatních šedým pozadím. VAROVÁNÍ znamená, že při neprovedení odpovídajících preventivních opatření může dojít k usmrcení, těžkému zranění, resp. ke značným věcným škodám. Upozornění označuje důležité informace o přístroji nebo části návodu k obsluze, na které je třeba obzvlášť upozornit. DŮLEŽITÉ: Změny technických údajů jsou vyhrazeny. Bezpečnostně technické údaje musí být potvrzeny kvalifikovaným zástupcem společnosti Siemens Milltronics. Ultrazvukový senzor Senzory Echomax řady XRS se používají s ultrazvukovými měřicími systémy od firmy Siemens-Milltronics. Senzor převádí elektrickou energii impulsů vysílaných ze snímače na ultrazvukové impulsy. Akustická energie echa je pak převáděna zpět na elektrickou energii a určuje se časový interval mezi vysláním impulsu a přijetím echa. Efektivní akustická energie je vyzařována ven z vysílací plochy senzoru. Její amplituda přitom klesá rychlostí, která je nepřímo úměrná čtverci vzdálenosti. Maximálního výkonu se dosahuje na tzv. ose přenosu, kolmé k vysílací ploše senzoru. Místa, kde je výkon poloviční (-3 db), vytvářejí kužel, který definuje zvukový kužel a jehož osa představuje osu přenosu. Průměr tohoto kužele ve stupních určuje úhel vyzařování. S použitím technik měření impedance lze optimalizovat přenos energie ze senzoru do vzduchu a naopak. senzor vysílací plocha senzoru 3db mezní čára osa přenosu, kolmá k vysílací ploše senzoru Senzory XRS jsou vybaveny interním teplotním čidlem. To hlásí snímači teplotu na ultrazvukovém senzoru. Zapojení je jednoduché - komponenty ultrazvukového senzoru i teplotního čidla používají stejné vedení. Strana 3

4 Všeobecné pokyny VAROVÁNÍ: Volba materiálů vychází z chemické slučitelnosti (nebo netečnosti) pro všeobecné účely. Při použití ve speciálních prostředích zkontrolujte před instalací tabulky chemické slučitelnosti. Řada XRS Tyto senzory mohou být používány ve všech prostorech s nebezpečím výbuchu, se všemi plyny a v teplotních rozsazích T1, T2, T3 a T4 Řada XRS je vhodná pouze pro okolní teploty od -20 do +65 C Uvedené limitní hodnoty nesmí být v žádném případě překročeny. Instalaci smí provádět pouze vyškolený personál při dodržování platných předpisů. Elektrické napájení těchto přístrojů musí být zajištěno z obvodu, vybaveného vhodnou pojistkou se zkratovou kapacitou 4000 A. Snímače Siemens Milltronics jsou takovou pojistkou vybaveny. Při opravách těchto přístrojů je nutné dodržovat platné technické předpisy. Strana 4

5 Technické údaje Typ XRS-5 XRS-5C Použití Rozsah měřen Kmitočet v khz Úhel paprsku kapaliny 0,3-8 m 43 khz 10 Prostředí umístění nadmořská výška okolní teplota stupeň znečištění Provedení vnější části PVDF / CSM PVDF / CSM; nerezová ocel procesní připojení 1"NPT nebo BSP 1"NPT kabeláž Zdroj napájení Hmotnost* v kg Schválení externí/interní max.2000m -20 až +65 C 4 Kroucený párový stíněný kabelů 0,5mm2, plášť PVC snímač lze napájet pouze z řídících jednotek určených firmou Siemens-Milltronics 1,2 kg CE, CSA, FM,SIRA/CENELEC aktuální schválení viz štítek nebo konzultujte s Siemens-Milltronics * přibližná dodací hmotnost snímače se standardní délkou kabelu Strana 5

6 Nákres a rozměry Standard Flange (optional) 25 mm (0.98") 127 mm (5.0") 127 mm (5.0") 89 mm (3.5") ANSI, DIN, or JIS standards Submergence Shield Split Flange (optional) 155 mm (6.1") 133 mm (5.2") nominal 124 mm (4.9") ANSI, DIN, or JIS standards Strana 6

7 Montáž Pamatujte si Doporučujeme provést speciální preventivní opatření pro ochranu vysílací plochy senzoru před případným poškozením. Při montáži senzoru je třeba dbát na určitý minimální odstup vysílací plochy od maximální možné hladiny materiálu. Tato vzdálenost odpovídá odclonění blízké zóny. Viz návod k obsluze použitého snímače. V aplikacích s kapalinami musí být senzor nainstalován tak, aby osa přenosu byla kolmá k hladině kapaliny. Při šroubování nedotahujte příliš silně závit. Úplně postačuje utažení rukou. V případě potřeby nainstalujte zajišťovací řetězec mezi senzor a pevnou komponentu. Při montáži senzoru můžete nainstalovat doplňkové teplotní čidlo. Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové 1 pásky nebo podobného těsnicího materiálu. 1 Teflon je registrovaná ochranná známka společnosti DuPont. Strana 7

8 Montáž - aplikace s kapalinami Zavěšená montáž pružný kabelový přívod ocelový držák Držák zajišťovací řetězec redukční objímka senzor Senzor, který je namontován zavěšený, nesmí být vystaven větru nebo vibracím. Chráněno proti zaplavení Překližka pevná kovová trubka zajišťovací řetězec redukční objímka pouzdro proti zaplavení Senzor s pouzdrem proti zaplavení pro aplikace, u nichž hrozí zaplavení. Montáž do překližky zaručuje vynikající izolaci, ale musí být dostatečně stabilní aby při zatížení nedocházelo k prověšení. Strana 8

9 Montáž - aplikace s kapalinami (pokračování) Slepá příruba šroubový spoj navařený na slepé přírubě redukční objímka Příruba, těsnění a materiál dodané zákazníkem. Viz odstavec "Aplikace s kapalinami - přetlaková trubka". Upozornění: Utahujte rovnoměrně šrouby příruby, aby bylo zaručeno dobré utěsnění mezi protipřírubami. Pozor: Příliš silné utažení může mít negativní vliv na výkon senzoru. Montáž s použitím příruby redukční objímka senzor v provedení s přírubou šroub těsnění protipříruba obstaraná zákazníkem matice Přetlaková trubka s přírubou obstaranou zákazníkem. Má-li být kovová příruba navařena na trubku, postupujte podle pokynů v odstavci "Aplikace s kapalinami - přetlaková trubka". Strana 9

10 Zapojení Přímé připojení Výhradně u přístroje EnviroRanger ERS 500 musí být všechny tři kabely připojeny zvlášť černý bílý stínění 2-vodičové prodloužení bílý černý připojovací skříňka Výhradně u přístroje EnviroRanger ERS 500 musí být všechny tři kabely připojeny zvlášť Koaxiální prodloužení stínění Prodloužení kabelu se stíněným / krouceným kabelem 18 AWG Při připojení k přístroji EnviroRanger ERS 500 se nesmí použít ŽÁDNÝ koaxiální kabel. Používejte 2-vodičové prodloužení (viz předchozí obr.). Prodloužení kabelu s koaxiálním kabelem RG-62 A/U pro optimální odolnost proti rušení Strana 10

11 Pamatujte si Instalaci smí provádět pouze kvalifikovaný personál při dodržování platných technických předpisů. Kabely nesmí být nainstalovány nezakryté. Pro optimální odolnost proti rušení musí být kabely nainstalovány odděleně v uzemněné kovové trubce. Všechny závitové přípojky musí být utěsněny tak, aby dovnitř nemohla vniknout vlhkost. Vyhýbejte se instalaci kabelů v blízkosti vysokonapěťových či motorových vedení, spínacích stykačů nebo měničů frekvence (řídicí pohony SCR). Upozornění: V hermetických aplikacích musíte utahovat senzory rukou a potom ještě o ½ až 1½ otáčky. V tlakových aplikacích můžete vylepšit utěsnění závitů s použitím teflonové pásky nebo podobného těsnicího materiálu. VAROVÁNÍ: Nikdy se nepokoušejte povolit, odstranit nebo rozebrat procesovou přípojku, pokud je obsah nádrže pod tlakem. Strana 11
