Brzdy Špecializované výrobky spoločnosti EUROPART

Transkript

1 Brzdy Špecializované výrobky spoločnosti EUROPART Strmene bŕzd Brzdové doštičky Brzdové kotúče Snímače opotrebenia Brzdové čeľuste Brzdové páky Brzdové obloženia Opravárenské sady Brzdové bubny Dielenské potreby Nástrojárstvo Chémia

2 2 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Kotúčová brzda Strmeň brzdy Brzdový systém SBW 937 s brzdovými doštičkami Strana montáže ľavé SAF pravé SAF Strmeň brzdy Prevedenie Pre systém EBS s bronzovým vedením Brzdový systém D ELSA PHASE, ELSA Miesto montáže zadná náprava vhodné pre Strana montáže MAN Lion's City (A20/A2/A37), vľavo Meritor LRG542 NG (A23), NL (A2) Neoplan Centroliner (N 45XX) MAN Lion's City (A20/A2/A37), NG (A23), NL (A2) Neoplan Centroliner (N 45XX) pravý Meritor LRG543 Príslušenstvo Popis Opravárenská súprava vodiaceho systému Meritor MCK02 opravná sada pridržiavacej spony obloženia Meritor MCK262 Opravárenská sada Tlakový piest Meritor ST56 Strmeň brzdy vhodné pre Veľkosť disku 22,5" Typ SK7 Nápravy SAF Strana montáže ľavé SAF pravé SAF Obrázok zodpovedá kódu Opravárenská sada Pre strmeň brzdy Kvalita BPW 8200 brzdový strmeň, skrutka s valcovou hlavou M6 x,5 x , vodiaci kolík 7/26/ 37 x 23, skrutka s valcovou hlavou M6 x,5 x , vodiaci kolík 7/26/36 x 70, 2 krúžky 38/48 x 5, 2 ochranné plechy, 2 brzdové obloženia Textar, napínacia pružina, pridržiavací strmeň obloženia, čap 8/0/4 x 75, podložka 0,5, poistka Brzdový systém TSB BPW TSB BPW TSB BPW TSB BPW Príslušenstvo Popis Opravárenská sada Pre BPW nosníky ložísk brzdových strmeňov Opravárenská sada Pre BPW vodiace kolíky tesnení brzdových strmeňov Opravárenská sada Pre tlačný prvok brzdových strmeňov BPW

3 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 3 Obrázok zodpovedá kódu Strmeň brzdy Prevedenie zjednotené Upevnenie axiálne Prevedenie ložiska s oceľovou krytkou Veľkosť kolesa 22,5" Bez držiaku brzdy a obloženia vhodné pre Typ Scania G, P, R, T, séria 4 SN7264RC Knorr K040953K50 Scania K24/360/380 Scania G, P, R, T, séria 4 Scania K24/360/380 SN7274RC Knorr K040954K50 Príslušenstvo Popis Sada krytov nastavovača Knorr K Op. sada vodiacich elementov Knorr K03844K50 Sada tlačných elementov Knorr K00603 Obrázok zodpovedá kódu Strmeň brzdy Prevedenie zjednotené Upevnenie radiálne Miesto montáže zadná náprava Strana montáže v závislosti od vozidla Veľkosť kolesa 22,5" uhol centrálnej osi brzdového valca k náprave vozidla 93 bez držiaku brzdy a obloženia vhodné pre Typ Mercedes-Benz Citaro I/II/C2 (O 530) SB745RC Knorr K Setra S 45 NF Solaris Urbino III Mercedes-Benz Citaro I/II/C2 (O 530) Setra S 45 NF Solaris Urbino III SB746RC Knorr K Strmeň brzdy Prevedenie Miesto montáže Strana montáže zjednotené Predná/zadná náprava v závislosti od vozidla Obrázok zodpovedá kódu vhodné pre Typ Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego, Econic Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego I/II (O 580) Setra S 35/39 NF, S 35 UL, S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Temsa Safari HD SN72RC Knorr K Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego, Econic Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), SN720RC Knorr K Intouro II, Tourismo II, Travego I/II (O 580) Setra S 35/39 NF, S 35 UL, S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Temsa Avenue LF, Safari HD

4 4 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Obrázok zodpovedá kódu Strmeň brzdy Prevedenie zjednotené Upevnenie Axiálny Prevedenie ložiska S oceľovou krytkou Veľkosť kolesa 22,5" Uhol centrálnej osi brzdového valca k ose nápravy 0 Bez držiaku brzdy a obloženia vhodné pre Typ DAF XF Euro 6 (202-), XF05, CF65 II (2006-), SN7205RC Knorr K CF85 II (2006-) DAF XF Euro 6 (202-), XF05, CF65 II (2006-), SN725RC Knorr K CF85 II (2006-) MAN TGX (203-), TGX (2007-), SN797RC Knorr K0038 TGS, TGM (203-), TGM MAN TGX (203-), TGX (2007-), TGS, TGM (203-), TGM SN727RC Knorr K00382 Príslušenstvo Popis Sada krytov nastavovača Knorr K Op. sada vodiacich elementov Knorr K06747K50 Sada tlačných elementov Knorr K00603 Strmeň brzdy Prevedenie zjednotené Brzdový systém SB 4309 Strana Typ montáže vľavo SK7042RC Knorr K02633 pravá SK7052RC Knorr K02634 Príslušenstvo Popis Op. sada vodiacich Knorr K00766 elementov Sada tlačných elementov Knorr K00603 Strmeň brzdy Opravný roztok Prevedenie Brzdový systém zjednotené SB/SN6 vhodné pre Strana montáže Typ Mercedes-Benz DCA, ľavé SN6580RC Knorr K0374 DLS, NR 5 Mercedes-Benz DCA, pravé SN6570RC Knorr K0373 DLS, NR 5 Strmeň brzdy Miesto montáže Strana montáže Prevedenie predná náprava pravý zjednotené vhodné pre Typ MAN TGX (203-), TGX (2007-), SN7209RC Knorr K00385 TGS, TGA, TGM (203-), TGM MAN TGX (203-), TGX (2007-), TGS, TGA, TGM (203-), TGM SN729RC Knorr K00386 Príslušenstvo Popis Sada krytov nastavovača Knorr K Op. sada vodiacich elementov Knorr K06747K50 Sada tlačných elementov Knorr K00603

5 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 5 Strmeň brzdy Typ SM7002RC Knorr K052390K50 SM702RC Knorr K05239K50 Príslušenstvo Popis Sada krytov nastavovača Knorr K Sada tlačných elementov Knorr K046523K50 Op. sada vodiacich elementov Knorr K0095 Obrázok zodpovedá kódu Sada brzdových doštičiek na kotúčovú brzdu vhodné pre WVA č. Brzdový systém Hrúbka obloženia DAF XF Euro 6 (202-), XF05, XF95, 95XF, CF Euro 6 (203-), CF85, 85CF, CF75, CF65, LF , SB/SN 7 30,00 mm Iveco Stralis I/II, EuroCargo I/II, EuroTech, EuroTrakker, Trakker MAN TGX (203-), TGX (2007-), TGS, TGA, TGM (203-), TGM Mercedes-Benz Actros I/MP2/MP3, Axor I/II/III, Atego I/II Scania 94, 4, 24, 44, 64 Irisbus Eurorider MAN Lion's Coach (R07/R08/R09) Mercedes-Benz Intouro II, Tourismo I/II (O 350), Travego II Neoplan Cityliner (N 2XX), Skyliner (N 22/20-), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Scania OmniCity Setra S 328 DT, S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/39 UL, S 35/39 UL-GT, SG 32 UL, S 4/45 HD, S 45/47 HDH, S 43 DT Solaris Urbino Temsa Safari HD VDL Bova Futura, Bova Lexio, Bova Magiq 29059, 29087, 2908, 2920 Renault Magnum II/III, Premium II 2974 ² ELSA ,00 mm Volvo FH II (2002-), FE I (2006-) Volvo B5LH, B7R, B9L, B9R, B9TL, B3R Iveco EuroCargo I/II, EuroFire MAN TGX, TGS, TGA, TGM SB ,00 mm Mercedes-Benz Axor, New Atego (203-), Atego I/II MAN TGL (2008-), TGL Mercedes-Benz New Atego (203-), Atego I/II 2983 SB/SN 5 27,00 mm MAN TGA Renault Magnum I, Premium I Fast Scoler II Euro 3 Heuliez GX 27, 327, 427 Irisbus Agora, Arès, Arway, Arway LE, Citelis, Citelis CNG, Crossway LE, Evadys, Iliade, Magelys, Récréo II MAN Lion's Classic Ü (A72) Neoplan Centroliner (N 45XX) 293 D ELSA 2 30,00 mm Volvo FH II (2002-), FH2, FH6, FM9, FM2, FL, FL6 Volvo B7R, B9L, B9R, B9TL, B2B, B2R MAN TGA, F2000, F90 Renault Magnum I/II, Premium I, R (Major), G (Manager) Fast Scoler III, Starter, Syter Irisbus Agora, Arès, Iliade MAN Lion's City (A20/A2/A37), Lion's Star (R02/R03), NG (A/A23), NL (A0/A5/A2), NÜ (A20) Mercedes-Benz Tourismo I (O 350), O 404 Neoplan Centroliner (N 45XX), Tourliner (N 226), Trendliner (N 356) Setra S 35/39 NF Temsa Safari Renault Midlum II Volvo FH, FL II (2006-). FE I (2006-) s príslušenstvom ²bez príslušenstva 2925, , 293, , D DUCO 29,00 mm D ELSA 28,00 mm ELSA ,20 mm

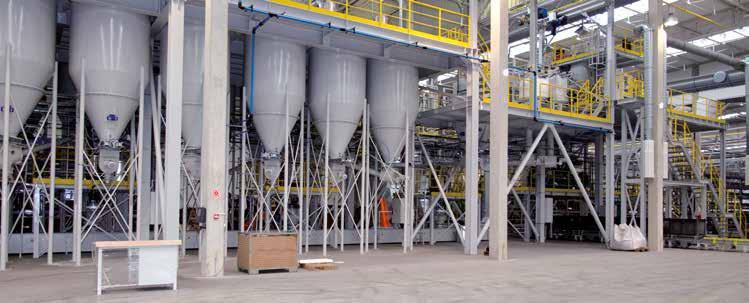

6 6 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Zjednodušený popis procesu výroby brzdového obloženia značky EUROPART. Spracovanie a miešanie trecieho materiálu Technologicky vyspelá automatická miešacia linka je počítačom riadené zariadenie, ktoré v sebe spája všetky procesy výroby trecej zmesi. Od privádzania materiálu, cez dávkovanie a váženie, až po miešanie. Výsledkom je vyslovene homogénna zmes, ktorá sa vyznačuje rovnomerným rozdelením surovín. Toto rovnomerné rozdelenie je zárukou veľmi vysokej kvality a je rozhodujúce na dosiahnutie veľmi účinného brzdenia. Okrem toho zaručuje kontinuitu výroby, ako aj vlastností produktov. Tajné zloženie zmesi pozostávajúcej z 0 až 25 kvalitných materiálov Tmelivo: mleté živice Vláknové zložky: napr. minerálna vlna, sklenené vlákna Mazivá: napr. grafitový prášok, práškový sulfid kovu Kovové výplňové materiály (bez ťažkých kovov): napr. meď, mosadz, bronz, oceľ, horčík Minerálne výplňové materiály: napr. oxid hlinitý 2. Príprava držiaka obloženia/opornej dosky 2. Nanesenie kovového tkaniva Tkanivo zabezpečuje vysokú pevnosť v strihu Pieskovanie Výsledkom je povrch bez obsahu olejov/mazív a drobných častíc. Parametre procesu sú monitorované počítačovou riadiacou jednotkou. 2.3 Nanesenie lepidla Lepidlo je ďalšou súčasťou, ktorá zaručuje vysokú pevnosť v strihu. 2.4 Lisovanie V tomto pracovnom úkone sa pod vysokým tlakom a teplotou navzájom zlisujú podkladová doštička a trecí materiál a vytvoria brzdové obloženie. Výsledkom je rovnomerná hustota a poréznosť, ktoré sú popri vysokej kvalite zmesi trecieho materiálu tiež kľúčovými faktormi dosiahnutia vysokej účinnosti brzdenia. Okrem toho sa zabezpečí aj kontinuita vo výrobe. 2.5 Vypálenie a vytvrdnutie v špičkových vypaľovacích peciach Vypaľovanie, schladenie a vytvrdnutie sa vykonáva podľa počítačom riadených parametrov procesu. Výsledkom je dosiahnutie kontinuity vo výrobe a pri vlastnostiach výrobkov, ako aj pri dosahovaní vysokej úrovne kvality. 2.6 Dodatočné opracovanie brzdového obloženia Brzdové obloženie sa obrúsi na správnu prevádzkovú hrúbku, odstránia sa eventuálne ostriny, čiastočne sa zbrúsia zošikmené plochy obloženia, brzdové obloženie sa nalakuje (ochrana pred koróziou), brzdové obloženie sa označí v súlade s normou ECE R90. Čím sa vyznačujú naše brzdové obloženia? Rozsiahle a profesionálne metódy vo vývojovej fáze, používanie kvalitných materiálov a súčiastok a inovačné techniky procesov umožňujú vyrobenie brzdového obloženia s vysokou úrovňou bezpečnosti a kvality. Samozrejme v súlade s normou ECE R90 Rozsah vývojových skúšok dokonca presahuje požiadavky normy ECE R90: test komfortnosti: skúšky hlučnosti, životnosť: kompatibilita s kotúčmi Výroba s optimálnymi nákladmi vďaka neustálym investíciám do inovatívneho strojového parku Vysoká účinnosť brzdenia vo všetkých teplotných rozsahoch Vysoká účinnosť brzdenia v rámci celého rýchlostného rozsahu Vysoká hospodárnosť, vďaka pozitívnym vlastnostiam pri opotrebovaní a vysokej ohľaduplnosti voči brzdovým kotúčom Ekologické prevádzkové vlastnosti vďaka minimálnym emisiám hluku a oderu EUROPART Dobre vedieť

7 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 7 Obrázok zodpovedá kódu Sada brzdových doštičiek na kotúčovú brzdu S príslušenstvom vhodné pre WVA č. Brzdový systém Hrúbka obloženia SAF SKRZ, SKRB, SKRLB, SKRS 2958 SK7 30,00 mm SAF Meritor LM, TA, TAC 2925, D DUCO 29,00 mm Meritor MDP5057 SAF SKRZ, SKRB, SKRLB, SKRS 2962 PERROT-WABCO PAN 22 3,00 mm SAF Sada brzdových doštičiek na kotúčovú brzdu s príslušenstvom Obrázok zodpovedá kódu vhodné pre WVA č. Kvalita Hrúbka obloženia Iveco Stralis I/II AS, EuroCargo II MAN TGX (203-), TGS, TGA Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I/II/III, Accelo, Antos, Econic, Unimog U5000 Irisbus Arés MAN Lion's Coach (R09), NÜ (A20) Mercedes-Benz Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 45 HD, S 45/46/47 HDH, S 43 DT, S 45/46 GT, S 45/46/ 47 GT-HD VDL Berkhof Ambassador Beral ,00 mm Beral MAN TGL 2983 Beral ,00 mm Beral Mercedes-Benz New Atego (203-), Atego I Mercedes-Benz Travego (O 580) Mercedes-Benz New Actros (202-), Arocs, Antos, Axor III Beral ,00 mm Beral Mercedes-Benz New Actros (202-), Arocs, Antos, Axor III Beral ,00 mm Beral Iveco EuroCargo II Mercedes-Benz New Atego (203-), Atego I/II Mercedes-Benz Tourino (O 50) 2997 Beral ,00 mm Beral Renault Magnum, Premium II Volvo FH II (2002-), FE I (2006-) Volvo B5LH, B7R, B9L, B9R, B9TL, B3R 2974, 2928, 2929, Beral ,00 mm Beral Sada brzdových doštičiek na kotúčovú brzdu s príslušenstvom Obrázok zodpovedá kódu vhodné pre WVA č. Kvalita Hrúbka obloženia BPW ECO MAX SB/SN6, ECO PLUS SB/SN6, SKH SB/SN Beral ,00 mm Beral BPW ECO PLUS SB/SN7, SH SB/SN Beral ,00 mm Beral BPW ECO PLUS SK Beral ,00 mm Beral Gigant Protec DH Beral ,00 mm Beral Mercedes-Benz DCA, DLS, TE, TL, TZ Beral ,00 mm Beral Mercedes-Benz NR Beral ,00 mm Beral SAF SK SKRZ, SKRB, SKRLB, SKRS, SKRZ Mercedes-Benz DLS 2958 Beral ,00 mm Beral

8 8 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Obrázok zodpovedá kódu Sada brzdových doštičiek na kotúčovú brzdu s príslušenstvom vhodné pre WVA č. Kvalita Brzdový systém Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, Econic Jurid SB7.../SN Knorr K04677K50 Mercedes-Benz Citaro (O 530), Intouro II, Travego I/II (O 580), Tourismo I/II (O 350) Temsa Safari HD VDL Futura FHD 0-5, FLD 2/5 Irisbus Eurorider T7400 SB7/SN Knorr K047865K50 Mercedes-Benz Citaro I/II/C2 (O 530), Cito (O 520), Conecto I (O 345), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 35 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Mercedes-Benz New Actros (202-), Arocs, Antos, Axor II/III Jurid SM Knorr K03547K50 Mercedes-Benz New Actros (202-), Arocs, Antos, Axor II/III Jurid SL Knorr K035472K50 príprava na výstražnú indikáciu opotrebovania Sada brzdových doštičiek na kotúčovú brzdu S príslušenstvom Obrázok zodpovedá kódu vhodné pre WVA č. Prevedenie BPW SKHBF ECO Plus S príslušenstvom Knorr K060273K50 BPW SHSF, SHSFA, SHSM, SHSMA, SHZ, SHZF, SHZM, SHZMA 297 Bez ukazovateľa opotrebovania, Knorr K047K50 SHSF 900 ECO Plus 2 s montážnym materiálom BPW SHSF 900 ECO Plus 2967, S príslušenstvom Knorr K0470K50

9 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 9 vhodné pre WVA č. Hrúbka obloženia Obrázok zodpovedá kódu Sada brzdových doštičiek na kotúčovú brzdu Brzdový systém Porovnávacie číslo MAN TGX (203-), TGX (2007-), TGS MAN Lion's Coach ,5 mm MAXX WABCO (R09) MAN M2000L, L ,00 mm PAN WABCO Sada brzdových doštičiek na kotúčovú brzdu s príslušenstvom WVA č. Brzdový systém 2959 PAN 9- plus 2962 PAN 22/22- Hrúbka obloženia Obrázok zodpovedá kódu Porovnávacie číslo 29,80 mm WABCO VT 3,85 mm WABCO Sada brzdových doštičiek na kotúčovú brzdu Prevedenie pripravené pre výstražný indikátor opotrebovania Obrázok zodpovedá kódu vhodné pre WVA č. Kvalita Hrúbka obloženia Iveco Stralis I/II, EuroCargo I/II, EuroTech, EuroTrakker, Trakker MAN TGX, TGS, TGA Textar T350 30,00 mm Textar Mercedes-Benz Actros Actros I/MP2/MP3, Axor I/II, Atego I/II, Econic Renault Magnum II, Premium II Volvo FH II (2002-), FE I (2006-) 2974 Textar T ,20 mm Textar Renault Midlum Volvo FH II (2002-), FE I (2006-) 2973 Textar T ,20 mm Textar DAF XF Euro 6 (202-), XF05, CF Euro 6 (203-), CF65 II (2006-), CF85 II (2006-) MAN Lion's City (A22/A23/A26/A35/A39/A66) Mercedes-Benz Intouro II, Tourismo II, Travego II Neoplan Centroliner (N 44XX/N 45XX), Cityliner (N 2XX), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Setra S 4/45 HD, S 45/46/47 HDH, S 43 DT, S 45/46 GT, S 45/46/47 GT-HD, S 45/46 NF, S 42/45/46/47/49 UL Solaris Urbino III, Vacanza VDL Berkhof Ambassador, Bova Futura, Bova Lexio, Bova Magiq, Bova Synergy 29202, 29253, Textar T ,00 mm Textar Sada brzdových doštičiek na kotúčovú brzdu Hrúbka obloženia Kvalita s príslušenstvom 30,00 mm BPW T3030 Obrázok zodpovedá kódu vhodné pre WVA č. Brzdový systém BPW SKHBF ECO Plus SB 3745T BPW BPW SHSF 900 ECO Plus 2967 SB/SN BPW BPW SHSF, SHSFA, SHSM, SHSMA, SHZ, SHZF, SHZM, SHZMA SHSF 900 ECO Plus SB 4309T BPW príprava na výstražnú indikáciu opotrebovania

10 0 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Sada brzdových doštičiek na kotúčovú brzdu sada na opravu jednej nápravy Kvalita BPW zátky 24 x 9, 4 ochranné plechy, 4 brzdové obloženia Textar, 2 napínacie pružiny, 2 čapy 8/0/4 x 64,5/75, 2 podložky 0,5, 2 poistky WVA č. Brzdový systém TSB BPW TSB BPW Sada brzdových doštičiek na kotúčovú brzdu Brzdový systém ELSA 225 Hrúbka obloženia 29,00 mm WVA č. 292, Meritor MDP57 Obrázok zodpovedá kódu Sada brzdových doštičiek na kotúčovú brzdu s príslušenstvom vhodné pre WVA č. Brzdový systém Hrúbka obloženia SAF B9-22K0, BI9-22K0, SKRB9022K SK 7 30,00 mm SAF SAF 2995 SBS ,00 mm SAF SAF SKRB 909, SKRS 909/09, SKRZ 909/ PAN 9-30,00 mm SAF SAF SK RB 9022 W SK RB 9022 WI Integral SK RS 9022/222 W 2962 PAN 22-3,00 mm SAF SK RZ 9022/222 W 9022/222 W Brake SBW PAN 22- BI9-22W SAF SKRB 909, SKRLB , 2997 SN 6 30,00 mm SAF SAF SKRB 9022, SKRLB , 29087, 2908, 2979 SN 7 30,00 mm SAF Sada brzdových doštičiek na kotúčovú brzdu Brzdový systém PAN9- vhodné pre WVA č. Valx RMOX090/RMSX Valx

11 Požadovaná objednávka. Dokonale presvedčivá kvalita. Privátna značka EUROPART: kvalitné produkty s dôrazom na štandardy výrobcov Špičková kvalita, inak typická iba pri prémiových značkách, a to za výhodných podmienok: Produkty privátnej značky EUROPART vám prinesú výhody alternatívneho riešenia za veľmi atraktívnu cenu. Či už ide o automobilové diely ako brzdové kotúče, obloženie, akumulátory a filtre, alebo dielenské vybavenie, ako sú chemické produkty, oleje a náradie: Neustále sa rozrastajúci sortiment privátnej značky špičkovej technickej kvality, pozostávajúci z viac ako tovarových položiek, poskytne vhodné riešenie pre každú požiadavku a želanie zákazníka. Náš veľký dôraz na kvalitu dokazujeme prísnym a dôkladným výberom našich dodávateľov. Produkty, ktoré odolajú tým najnáročnejším podmienkam, ako aj prvotriedna kvalita, ktorá je založená na štandardoch výrobcov. Pri oboch sa na nás môžete bezvýhradne spoľahnúť vždy.

12 2 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Obrázok zodpovedá kódu Brzdový kotúč Prevedenie s vnútorným chladením vhodné pre kruhu otvoru Hrúbka Výška Mercedes-Benz New Actros (202-), Actros I/MP2/MP3, Arocs, Antos, Axor I/II/III, 238 mm 45 mm 32,5 mm Mercedes-Benz Atego I/II/III, Econic Mercedes-Benz Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Mercedes-Benz Setra S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/37 UL, S 35/ 39 UL-GT, SG 32 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/ 47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III MAN TGX (203-), TGX (2007-), TGS (203-), TGS, TGA, TGM (203-), TGM, 68 mm 45 mm 30 mm MAN F2000, M2000 MAN Lion's City (A20/A2/A23/A37/A47/A78), Lion's Classic Ü (A72), Lion's Coach (R07/R08/R09), Lion's Regio (R2/R3), Lion's Star (R02/R03), NG (A23), NL (A2), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 2XX), Skyliner (N 22), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Temsa Safari Van Hool A320/330, T900 Scania R, G, P, 94, 4, 24, 44, mm 45 mm 3 mm Scania Scania K94/4/24/250/270/30/360/380/400/440, L94, OmniCity Mercedes-Benz New Actros (202-), Actros I/MP2/MP3, Axor II/III, Atego I/II/III, 68 mm 45 mm 43,5 mm Mercedes-Benz Econic Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo II, Travego II Setra S 45 HD, S 47 HDH, S 43 DT, S 45/46/47/49 GT-HD, S 45 NF, S 45/46/47/49 UL, S 59 HD, S 56 HDH, S 55 MD MAN TGX (203-), TGX (2007-), TGS (203-), TGS, TGA, TGM (203-), TGM 235 mm 45 mm 35 mm MAN Fast Scoler III, Syter (Euro 4) MAN Lion's City (A20/A2/A37/A78), Lion's Classic Ü (A72), Lion's Coach (R07/R08/ R09), Lion's Regio (R2/R3), NG (A23), NL (A2), NÜ (A20) Neoplan Centroliner (N 45XX), Cityliner (N 2XX), Skyliner (20-), Starliner (N 52XX), Tourliner (N 226), Trendliner (N 356) Temsa Safari Van Hool A320 Mercedes-Benz New Atego (203-), Atego I/II 20 mm 34 mm 02,5 mm Mercedes-Benz Iveco Stralis I/II, EuroCargo II 45 mm 38,5 mm Iveco Irisbus Crossway Mercedes-Benz New Atego (203-), Atego I/II/III 77 mm 34 mm mm Mercedes-Benz Mercedes-Benz Mercedes-Benz New Atego (203-), Atego I/II/III 38 mm 45 mm 34 mm Mercedes-Benz Mercedes-Benz Tourino (O 50) MAN TGL (2008-), TGL, L mm 34 mm 93 mm MAN Temsa Opalin Irisbus Eurorider MAN Lion's City (A20/A23/A37/A47) Mercedes-Benz Citaro (O 530), Cito (O 520) Neoplan Jetliner, Skyliner (N 22) Scania OmniCity Setra S 35/39 NF Solaris Urbino III Temsa Avenue LF, Safari HD, Tourmalin VDL Citea, Bova Futura 235 mm 45 mm 3 mm Mercedes-Benz

13 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 3 Brzdový kotúč Prevedenie s vnútorným chladením Hrúbka 45 mm Obrázok zodpovedá kódu vhodné pre kruhu otvoru Výška BPW SHSF, SHSM, SHSF, SHSFA, SHSMA, SHZ, SHZF, SHZM ECO-MAXX/ECO Plus 335 mm 59,5 mm BPW Schmitz Cargobull 290 mm 68,5 mm Schmitz SAF SKRB 9022 H/K 68 mm 30 mm SAF SAF SAF SAF SKRB 909 K/W 68 mm 39,5 mm SAF BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, 335 mm 59,5 mm BPW SKHSFHLL, SKHSM, SKHSMA, SKHSMAHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX, ECO Plus Meritor TA/TC Duco 250 mm 50 mm Meritor MBR9004 Mercedes-Benz NR mm 32,5 mm Mercedes-Benz Mercedes-Benz Mercedes-Benz Mercedes-Benz DLS, NR 5 20 mm 38,5 mm Mercedes-Benz BPW SKH, SKHBF, SKHBFHLL, SKHBM, SKHSF, SKHSFHLL, SKHSM, SKHZF, 275 mm 59,5 mm BPW SKHZM ECO-MAXX/ECO Plus BPW SHSF, SHSFA, SHSM, SHZF, SHZM ECO-MAXX, ECO Plus 335 mm 69,5 mm BPW Mercedes-Benz DCA, TE4/TZ4 238 mm 32 mm Mercedes-Benz BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, 275 mm 59,5 mm BPW SKHSFHLL, SKHSM, SKHSMA, SKHSMAHLL, SKHSMHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX/ECO Plus SAF SKRZ 9022/222 K, SKRB 9022 K, SKRS 9022/222 K 335 mm 60 mm SAF SMB O-A2020/A2040/A2095/A230 D mm 55 mm Gigant M Brzdový kotúč Hrúbka 45 mm Obrázok zodpovedá kódu vhodné pre Vonkajší Výška DAF XF Euro 6 (202-), XF05, CF Euro 6 (203-), CF85, CF mm 45 mm Knorr K034248K50 MAN Lion's City (A20/A23/A37/A47) Mercedes-Benz Citaro (O 530), Cito (O 520) 430 mm 3 mm ² Knorr II Neoplan Jetliner, Skyliner (N 22) Scania OmniCity Setra S 35/39 NF Solaris Urbino III Temsa Avenue LF, Safari HD, Tourmalin VDL Bova Futura Mercedes-Benz Actros I/MP2/MP3, New Actros (202-), Axor I/II, Atego I/II/III, Econic 430 mm 32,5 mm ² Knorr K Mercedes-Benz Citaro I/II/C2 (O 530), Integro II (O 550), Intouro II, Tourismo I/II (O 350), Travego I/II (O 580) Setra S 35 GT, S 35/37/39 GT-HD, S 35/39 NF, S 33/35/37 UL, S 35/39 UL-GT, SG 32 UL, S 4/45 HD, S 46/47 HDH, S 43 DT, S 45/46/47 GT-HD, S 45 NF, S 45/47/49 UL Solaris Urbino III Scania Séria 4, G/P/R/T 430 mm 3 mm ² Knorr K00080 s príslušenstvom ²s vnútorným chladením

14 4 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Obrázok zodpovedá kódu Brzdový kotúč Prevedenie Hrúbka Výška vnútorne chladené 45 mm 59,5 mm vhodné pre Vonkajší BPW SHBF ECO Plus 430 mm BPW SHSF 900 ECO Plus SHSF 900 ECO Plus 2 BPW SB mm BPW SKHBF ECO Plus 2 BPW SKHSMA, SKHSMAHLL, SKHZF, SKHZM ECO-MAXX/ECO Plus 377 mm BPW BPW SKH, SKHB, SKHBF, SKHBFHLL, SKHBM, SKHBMHLL, SKHSF, SKHSFA, SKHSFHLL, SKHSM, SKHSMA, 377 mm BPW SKHSMAHLL, SKHZF, SKHZM, SKHZMA ECO-MAXX, ECO Plus BPW SKH, SKHBF, SKHBFHLL, SKHBM, SKHSF, SKHSFHLL, SKHSM, SKHZF, SKHZM ECO-MAXX/ECO Plus 377 mm BPW Brzdový kotúč Hrúbka 45 mm (Zobrazenie podobné) Brzdový kotúč vhodné pre LZ Kögel Meritor MBR9020 vhodné pre Vonkajší Výška SAF BI9-22K0, BI9-22W 430 mm 48 mm SAF SAF 377 mm 57,5 mm SAF SAF SKRB9022K 430 mm 30 mm SAF SKRB9022K03 SAF B9-22K0 430 mm 3,5 mm SAF

15 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 5 Snímač opotrebenia pre kotúčovú brzdu Obrázok zodpovedá kódu vhodné pre WVA č. Dĺžka Iveco EuroCargo I/II, 29065, mm Iveco EuroFire Iveco EuroCargo II, 2922, mm Iveco EuroFire Daily, 05/999- Daily, 05/2006- Renault Magnum II/III, Premium II, Midlum II 2974, mm Renault Snímač opotrebenia Obrázok zodpovedá kódu WVA č. Brzdový Dĺžka systém 29093, Knorr SB6 750 mm SAF Z , 2908 Knorr SB7 365 mm SAF Z Obrázok zodpovedá kódu Snímač opotrebenia pre kotúčovú brzdu vhodné pre WVA č. Dĺžka Irisbus Eurorider 2908, mm Iveco Scania K4/24/360/380, L94 MAN Lion's City (A20/A22/A23/A26/A35/A39/A66), Lion's Coach, 29055, mm MAN Lion's Star, EL (A2), NG (A23), NL (A2) MAN Lion's Coach (R07/R08), Lion's Comfort (RN33/RN353), 29093, mm MAN Lion's Star (R02/R03), EL (A2), NG (A), NL (A0/A5) Mercedes-Benz Integro II (O 550), O 404, Tourismo I (O 350) Neoplan Centroliner (N 44XX), Cityliner (N 26/N 6), Euroliner (N 336/338), Jetliner (N 2XX), Skyliner (N 22), Spaceliner (N 7), Starliner (N 528/N 56), Tourliner (N 226), Transliner (N 34/36), Trendliner (N 356) Mercedes-Benz Neoplan

16 6 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Technické údaje Typické chyby pri brzdových kotúčoch a brzdovom obložení Veľmi dôležitá je pravidelná kontrola stavu brzdovej sústavy. V prípade potreby výmeny brzdových kotúčov je z bezpečnostných dôvodov potrebné vymeniť aj brzdové obloženia. Výmenu je vždy nutné vykonávať v rámci celej nápravy. Brzdový kotúč s poškriabaným povrchom Nadmerné opotrebovanie na brzdových kotúčoch a obloženiach Príčina: Boli namontované brzdové obloženia s trecím materiálom príliš drsným pre daný typ brzdového kotúča alebo sa na opotrebované brzdové kotúče namontovali nové brzdové obloženia. Dôsledky: Znížený brzdný výkon, príp. brzdný účinok iba na jednej strane príslušnej nápravy. Riešenie: n Výmena brzdového obloženia n Kontrola stavu a minimálnej hrúbky brzdového kotúča, v prípade potreby výmena brzdového kotúča n kontrola kvality použitých náhradných dielov. Príčina: Možné znečistenie trecieho materiálu pieskom, blatom alebo zeminou; neúplné spätné stiahnutie mechanizmu brzdového strmeňa. Dôsledky: Nadmerné opotrebovanie jedného alebo viacerých brzdových obložení; môže viesť k poškodeniu, ak brzdové obloženia nie sú vybavené ukazovateľom opotrebovania. Riešenie: n Výmena brzdového obloženia n Kontrola stavu a minimálnej hrúbky brzdového kotúča n V prípade potreby výmena oboch brzdových kotúčov na danej náprave Znečistený trecí materiál na brzdovom obložení Na trecom materiáli sa nachádzajú vyčnievajúce kovové body (tzv. horúce škvrny ). Príčina: Znečistenie látkami s obsahom oleja alebo rozpúšťadlami. Dôsledky: Znížený brzdný výkon a možná nerovnováha pri brzdení Riešenie: n Výmena brzdového obloženia n Kontrola brzdových kotúčov na danej náprave n Vyhľadanie všetkých únikov kvapaliny na nábojoch alebo iných komponentoch nachádzajúcich sa v blízkosti Príčina: Došlo k zvýšeniu teploty medzi brzdovými čeľusťami a kotúčmi vo vlhkých podmienkach. Dôsledky: Opotrebovanie príslušného brzdového kotúča sprevádzané typickým kovovým zvukom pri brzdení Riešenie: n Výmena brzdového obloženia n Kontrola stavu a minimálnej hrúbky brzdového kotúča n V prípade potreby výmena oboch brzdových kotúčov na danej náprave S láskavou podporou spoločnosti Federal Mogul

17 Kotúčová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 7 Brzdové obloženia namontované na tej istej náprave majú rozdielny stupeň opotrebovania Sklovité brzdové obloženie Príčina: Nesprávne spätné stiahnutie brzdového strmeňa na tej istej náprave Dôsledky: Ak je týmto postihnutá riadiaca náprava, môže táto chyba spôsobovať nestabilné správanie vozidla počas jazdy pri uvoľnení brzdového pedála. Riešenie: n Výmena brzdového obloženia n Kontrola funkčnosti brzdového strmeňa (vzduchová medzera) n Kontrola stavu a minimálnej hrúbky brzdového kotúča n V prípade potreby výmena oboch brzdových kotúčov na danej náprave Príčina: Veľmi nízka účinnosť sily pôsobiacej na brzdy, napr. počas brzdenia pri nízkej rýchlosti a nižšom brzdnom tlaku Dôsledky: Zníženie brzdného výkonu a typický zvuk (pískanie) pri brzdení Riešenie: n Ak ešte nie je klzká (sklenená) povrchová vrstva príliš hrubá, je možné pokúsiť sa ju odstrániť stredne intenzívnym/intenzívnym brzdením, v opačnom prípade je nutné vymeniť brzdové obloženia. n Kontrola stavu a minimálnej hrúbky brzdového kotúča Povrch brzdového kotúča obsahuje praskliny prvého a druhého stupňa Poškodené okraje trecieho materiálu (odlamovanie okrajov) Príčina: Príliš intenzívne používanie bŕzd vzhľadom na podmienky danej trasy a náklad Dôsledky: Možné nečakané mechanické zlomenie brzdového kotúča, najmä pri prasklinách druhého stupňa Riešenie: n Povinná výmena brzdových kotúčov a obložení, predovšetkým v prípade praskliny druhého stupňa, ktorá vedie od vonkajšieho okraja k vnútornému priemeru. n Je nutná kontrola brzdových strmeňov. Príčina: Brzdové obloženie sa zaseklo v brzdovom strmeni. Použité diely sa nezhodujú so správnymi rozmermi a technickými špecifikáciami. Dôsledky: Predčasné opotrebovanie brzdového obloženia a nerovnomerné opotrebovanie brzdových kotúčov Riešenie: n Výmena brzdového obloženia n Kontrola funkčnosti brzdového strmeňa n Kontrola stavu a minimálnej hrúbky brzdového kotúča n V prípade potreby výmena oboch brzdových kotúčov na danej náprave

18 8 Akcia na podporu kompetentnosti v oblasti bŕzd Kotúčová brzda Technické údaje Typické chyby pri brzdových kotúčoch a brzdovom obložení Veľmi dôležitá je pravidelná kontrola stavu brzdovej sústavy. V prípade potreby výmeny brzdových kotúčov je z bezpečnostných dôvodov potrebné vymeniť aj brzdové obloženia. Výmenu je vždy nutné vykonávať v rámci celej nápravy. Nerovnomerné opotrebovanie brzdového obloženia Brzdové obloženia s povrchovými škrabancami Príčina: Jeden z brzdových strmeňov sa zasekol alebo sa správne nevracia do svojej pokojovej polohy. Dôsledky: Zníženie brzdného výkonu a možná nerovnováha na postihnutej náprave počas brzdenia Riešenie: n Výmena brzdového obloženia n Je nutná kontrola brzdových strmeňov; kontrola vzduchovej medzery. Príčina: Nadmerné zaťaženie alebo vysoká teplota trecieho materiálu Dôsledky: Možné uvoľňovanie trecieho materiálu, čo spôsobí zníženie brzdného výkonu. Riešenie: n Výmena brzdového obloženia n Kontrola funkčnosti brzdového strmeňa n Kontrola stavu a minimálnej hrúbky brzdového kotúča n V prípade potreby výmena oboch brzdových kotúčov na danej náprave Uvoľnený trecí materiál Modré pruhy na brzdovom kotúči; výrazný ukazovateľ fyzikálnej zmeny v dôsledku prehriatia Príčina: Možné nadmerné zaťaženie alebo nevhodný trecí materiál (nízka kvalita obloženia) Dôsledky: Zníženie brzdného výkonu a typický zvuk (pískanie) pri brzdení Riešenie: n Výmena brzdového obloženia n Kontrola stavu a minimálnej hrúbky brzdového kotúča n Aj napriek ukazovateľu opotrebovania je nutné skontrolovať brzdové obloženie pri každej servisnej prehliadke alebo raz za šesť mesiacov. Príčina: Intenzívne používanie bŕzd v dôsledku dlhodobejšieho brzdenia alebo neprimeraného brzdenia pri jazde dolu kopcom Dôsledky: Prehriatie brzdového kotúča, ktoré môže viesť k deformácii styčnej plochy a vzniku prasklín. Riešenie: n Povinná výmena brzdových kotúčov a obložení n Počas prvých 250 km po výmene je nutné predchádzať prudkému brzdeniu, aby sa správne zabehli novonamontované súčasti.

19 Naliehavá otázka. Priama pomoc. Telefonická dostupnosť: Technici spoločnosti EUROPART sú tu pre vás Našou najvyššou prioritou je spokojnosť našich zákazníkov. Práve preto môžete pri spoločnosti EUROPART počítať nielen s produktmi najvyššej kvality, ale aj s veľmi ústretovými a odbornými službami pre zákazníkov, pri ktorých kladieme dôraz na telefonickú dostupnosť. Obráťte sa na kvalifikovaných technikov spoločnosti EUROPART, ktorí vám poskytnú nielen kompetentné poradenstvo, ale v prípade vašich otázok a problémov aj technickú podporu a spoľahlivú diagnostiku porúch. Veľmi ochotne sa postaráme aj o bezplatnú údržbu na diaľku prostredníctvom zabezpečeného vzdialeného pripojenia. Či už systémy Haldex, Knorr alebo WABCO: Využite priamy kontakt a spoľahnite sa na naše odborné znalosti.

20 20 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Bubnová brzda Brzdová čeľusť vo výmene Rozmery brzdnej plochy 300 x 200 mm Kompletný, s brzdovým obložením EUROPART SAF Brzdová čeľusť vhodné pre SN 4220 Rozmery brzdnej plochy 420 x 80 mm s brzdovým obložením BPW Brzdová čeľusť Typ 3020 s brzdovým obložením Brzdová čeľusť Rozmery brzdnej plochy 300 x 200 mm Kompletný, s brzdovým obložením EUROPART BPW BPW Brzdová čeľusť Rozmery brzdnej plochy s brzdovým obložením 360 x 200 mm BPW Brzdová čeľusť Rozmery brzdnej plochy 300 x 200 mm vhodné pre BPW SN 305 a SN 3024 s brzdovým obložením BPW

21 Bubnová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 2 Brzdová čeľusť Rozmery brzdnej plochy s brzdovým obložením 300 x 200 mm SAF Brzdová čeľusť Rozmery brzdnej plochy s brzdovým obložením 420 x 80 mm SAF Sada brzdových čeľustí Typ GRP3020- T090G BPW Sada brzdových čeľustí vhodné pre SN 4220 S obložením BPW Sada brzdových čeľustí Typ 300 Rozmery brzdnej plochy 300 x 00 mm S obložením SAE-SMB Sada brzdových čeľustí Typ 3020 Rozmery brzdnej plochy 300 x 200 mm S obložením SAE-SMB

22 22 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Brzdová čeľusť Rozmery brzdnej plochy vhodné pre s brzdovým obložením 300 x 200 mm Čap brzdovej čeľuste SAF Sada brzdových čeľustí Rozmery brzdnej plochy 4 ks 49 x 203 mm Meritor MBSK Opravárenská sada pre bubnové brzdy s brzdovými čeľusťami vhodné pre SN BPW SN BPW SN BPW Opravárenská sada Pre brzdovú čeľusť vhodné pre SN 300 S obložením BPW Opravárenská sada Pre brzdovú čeľusť vhodné pre SNK 420 x SAF Opravárenská sada Pre brzdovú čeľusť Rozmery brzdnej plochy SNK 367 x 200 mm mm SAF SNK 300 x 200 mm mm SAF

23 Bubnová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 23 2 Brzdová páka Prevedenie automaticky Miesto montáže zadná náprava Počet otvorov Počet zubov 26 Profil ozubeného náboja N42 x.5 x 9H DIN 5480 vhodné pre Strana montáže Tvar Obr. Mercedes-Benz O 404 vpravo Zalomené vľavo o Mercedes-Benz Mercedes-Benz Actros I/MP2/MP3, Atego I, Axor I/II, SK, MK, LK/LN2, NG +56 mm Mercedes-Benz O 404 Mercedes-Benz Actros I/MP2/MP3, Atego I, Axor I/II, SK, MK, LK/LN2, NG vľavo Zalomené vpravo, -56 mm Mercedes-Benz Brzdová páka Obrázok zodpovedá kódu Prevedenie automaticky Tvar zalomené vľavo, 0 mm Počet zubov 0 Profil ozubeného náboja SAE /2'' 0 C vhodné pre Počet otvorov BPW BPW BPW BPW Sada brzdových pák automatická s indikáciou opotrebovania kompletná sada pre jednu nápravu vhodné pre Dĺžka páky Uhol Obr. nápravy SAF 05/27/40/53/78/250 mm nápravy BPW 20/35/50/65/80/95/250 mm

24 24 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda 2 Brzdová páka Prevedenie Tvar Počet otvorov 6 Počet zubov 0 automatické Zalomené vľavo Profil ozubeného náboja SAE /2'' 0 C Haldex 8009D Brzdová páka Prevedenie automatické Počet otvorov 26 Počet zubov 26 Profil ozubeného náboja N42 x.5 x 9 H Tvar Obr. Zalomené vpravo o 56 mm Haldex 8000C Zalomené vľavo o 56 mm Haldex 80000C Sada brzdových pák ECO Master Rozostup otvorov Brzdy BPW 6 mm Prevedenie Sada doplnkového zariadenia AGS BPW Sada na dovybavenie AGS s indikátorom opotrebovania BPW Brzdová páka ECO Master Počet otvorov 4 Rozmer otvoru 270 mm Materiál Oceľ BPW Opravárenská sada brzdových pák Typ GK 36 Dĺžka páky (205=9,5) mm Hmotnosť 9 kg s upevňovacím materiálom BPW Sada brzdových pák automatická s indikáciou opotrebovania Uhol 30 kompletná sada pre jednu nápravu SAF

25 Bubnová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 25 (Zobrazenie podobné) Sada brzdového obloženia vhodné pre WVA č. brzdového bubna MAN TGX, TGS, TGA, F2000, M2000L/M, F90, M90 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, SK, MK Šírka obloženia Hrúbka obloženia mm 223 mm 7,00 mm MAN MAN MAN Mercedes-Benz Mercedes-Benz Renault Magnum I, R (Major), G (Manager) mm 200 mm 7,50 mm Renault MAN TGX, TGS, TGA, TGM, TGL, F2000, M2000L/M, F90, M90 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, SK, MK, NG mm 83 mm 7,00 mm MAN MAN Mercedes-Benz Mercedes-Benz Volvo FH2, FH6, FM7, FM2, FL7, FL0, FL2, F0, F2, F mm 200 mm 8,30 mm Volvo Sada brzdového obloženia vhodné pre WVA č. brzdového bubna BPW E 800, EHF 300, EHI 5500-, EHIZ 4000, EHIZVB 4000, EHIZVB 400, EHS 5508-, EHXZ , EHZ 000-3, EHZ 900-3, EHZDO 000, HSF 900, HSF 900-5, HSFH 900, HSFH 900-5, HSFHLL, HSFLL, HSM, HSMH, HSMHLL, HXZ, HXZH, HZ, HZF, HZFH, HZM, HZMD, HZMDH, HZMDH, HZMDHOM, HZMDHOT, HZMDO Šírka obloženia Hrúbka obloženia Obrázok zodpovedá kódu mm 200 mm 7,50 mm BPW BPW BPW BPW H, M, R mm 80 mm 8,00 mm BPW BPW KH, KM, KR mm 200 mm 8,00 mm BPW BPW NH.., NM.., NR.., NRD.., ZR.., ZZ mm 200 mm 7,00 mm BPW SAF KRS, RBM, RLBM, RSM, RZM, SKRLS, SKRLZ, SKRS, SKRZ, mm 80 mm 9,90 mm SAF SKZRLZ, WRZM SAF RZM 330, SKRS 9030, WRLZM 830, 8435, mm 200 mm 6,30 mm SAF S nitovaním Sada brzdového obloženia brzdového bubna 40 mm (Zobrazenie podobné) vhodné pre WVA č. Kvalita brzdového bubna MAN TGA, F2000, M2000L/M, F90, M90 Mercedes-Benz Actros I/MP2/MP3, Atego I, MK, SK Hrúbka obloženia Šírka obloženia 9496 Beral mm 7,00 mm 223 mm Beral Mercedes-Benz Actros I/MP2/MP3, Atego I 9495 Beral mm 7,00 mm 83 mm Beral Renault Magnum, Manager, Major, G, R 9094 Beral mm 7,00 mm 200 mm Beral Volvo FM7, FM2, FH2, FH6, FL7, FL0, FL2 907, 9939 Beral mm 8,30 mm 200 mm Beral

26 26 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Sada brzdového obloženia Šírka obloženia 200 mm Hrúbka obloženia 7,00 mm Obrázok zodpovedá kódu vhodné pre WVA č. Kvalita BPW 9574 Beral Beral BPW E 800, EHF 300, EHI 5500-, EHIZ 4000, EHIZVB 4000, EHIZVB 400, EHS 5508-, 9094 Beral Beral EHXZ , EHZ 000-3, EHZ 900-3, EHZDO 000, HSF 900, HSF 900-5, HSFH 900, HSFH 900-5, HSFHLL, HSFLL, HSM, HSMH, HSMHLL, HXZ, HXZH, HZ, HZF, HZFH, HZM, HZMD, HZMDH, HZMDH, HZMDHOM, HZMDHOT, HZMDO SAF KRS, RBM, RLBM, RSM, RZM, SKRLS, SKRLZ, SKRS, SKRZ, SKZRLZ, WRZM 9283 Beral Beral SAF RZM, SKRS, WRZM, WZRLZM, WRLZM 955 Beral Beral Sada brzdového obloženia brzdového bubna 40 mm Šírka obloženia 223 mm Hrúbka obloženia 7,00 mm Kvalita T02 WVA č vhodné pre MAN TGA, F2000, M2000L/M, F90, M90 Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I/II, Arocs, Zetros, MK, SK, Unimog U 2400TG MAN MAN MAN Mercedes-Benz Mercedes-Benz Sada brzdového obloženia Obrázok zodpovedá kódu vhodné pre WVA č. brzdového bubna Šírka obloženia Hrúbka obloženia BPW mm 200 mm 8,00 mm Textar BPW mm 200 mm 8,00 mm Textar BPW mm 00 mm 8,00 mm Textar Mercedes-Benz HD, HH, HL, NR mm 223 mm 7,00 mm Textar SAF mm 80 mm 8,00 mm Textar Beral T090

27 Bubnová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 27 Sada brzdového obloženia Prevedenie Štandardný rozmer s kosáčikovým obložením brzdového bubna 420 mm Šírka obloženia 80 mm Hrúbka obloženia 8,00 mm Kvalita 57 WVA č. 99 pre nápravu vhodné pre BPW HSF 900 ECO HSF ECO Plus SF 900 ECO MAXX BPW Sada brzdového obloženia brzdového bubna 420 mm Šírka obloženia 80 mm Hrúbka obloženia 20,40 mm Kvalita 54 WVA č Obr (Zobrazenie podobné) vhodné pre SAF S SAF

28 28 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Brzdový bubon vhodné pre Vnútorný Výška Snímka otvoru Brzdná dráha MAN TGX, TGS, TGA, F2000, M2000L, F90, M90 40 mm 232 mm 0 x 23/3 x M2 x,5/ 87 mm MAN x 3/22 mm MAN TGX, TGS, TGA, F2000, M2000L, F90 MAN NL (A0) 40 mm 300 mm 0 x 23/5 x 24/ 3 x M2 x,5 mm 234 mm MAN Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, SK, MK, NG Mercedes-Benz Actros I/MP2/MP3, Axor I/II, Atego I, SK, MK, NG Mercedes-Benz O 405 N, O 407, O mm 237 mm 0 x 23/ 3 x M2 x,5 mm 40 mm 306 mm 0 x 23/5 x 24/ 3 x M2 x,5 mm Scania R, G, P, 94, 4, mm 275 mm 0 x 23,5/ 3 x M2/2 x 9/23 mm Obrázok zodpovedá kódu mm Mercedes-Benz mm Mercedes-Benz mm Scania 4453 Brzdový bubon Obrázok zodpovedá kódu vhodné pre Vnútorný Výška Snímka otvoru Brzdná dráha BPW HB, HI, HS, HZ, HZM, HZD, ECO 420 mm 226 mm 0 x 23 mm 9 mm BPW BPW HB, HI, HS, HZ, HZM, HZD, ECO-MAXX 420 mm 226 mm 0 x 23 mm 99 mm BPW BPW K.. ECO-MAXX/ECO Plus/ECO Plus mm 259 mm 8 x 23 mm 207 mm BPW BPW N.. ECO-MAXX/MAXX 300 mm 260 mm 0 x 23 mm 209 mm BPW SAF SK RLS, SK RS 420 mm 227 mm 0 x 23 mm 96 mm SAF SAF SK RZ 300 mm 280 mm 0 x 23 mm 23 mm SAF Brzdový bubon Snímka otvoru 0 x 23 mm (Zobrazenie podobné) vhodné pre Vnútorný Výška Brzdná dráha BPW HSF 900 ECO MAXX 420 mm 226 mm 80 mm BPW HSF ECO Plus HSF ECO Plus 2 BPW NHZF ECO MAXX 300 mm 260 mm 200 mm BPW

29 Našli ste svoj produkt. Objednajte si ho kedykoľvek. Dielenský online systém EUROPART: nonstop vyhľadávanie, identifikácia a objednávanie Rýchly, prehľadný, rozsiahly množstvo zaregistrovaných zákazníkov využíva tieto výhody dielenského online systému EUROPART (EWOS). Nájdite spoľahlivo aj vy hľadané produkty prostredníctvom nášho online systému a objednajte si ich 24 hodín denne, 7 dní v týždni. EWOS skrátka poskytuje viac: Zobrazte priamo svoje individuálne podmienky, ako aj dostupnosť dielov a sami vykonávajte správu svojho vozového parku pomocou histórie objednávania dielov v systéme EWOS. Okrem toho poskytuje technológia EWOS prístup k technickým údajom a návodom. Je tiež doplnený listovacími katalógmi s inteligentnou funkciou vyhľadávania a priamymi prepojeniami na online systém, aby ste si mohli tovar veľmi jednoducho, rýchlo a priamo objednať. Organizácia EWOS Version Nákupný Technické údaje

30 30 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Pomoc pri samostatnom riešení problému: Na obrázkoch sú pre názornosť zobrazené možné spôsoby opotrebovania. Chybné uloženie Hlavné príčiny: Polomer bubna väčší než polomer obloženia Príliš krátky čas zábehu obloženia Opotrebovanie bubna Možné dôsledky: Ak nie sú rovnomerne opotrebované všetky obloženia na vozidle, môže riadenie ťahať do strany, prípadne sa môže ozývať hluk bŕzd. Nedostatočný výkon brzdového systému Hlavné príčiny: Polomer obloženia väčší než polomer bubna Príliš krátky čas zábehu obloženia Možné dôsledky: Riadenie ťahá do strany; prípadný hluk pri brzdení Nedostatočný výkon brzdového systému Hlavné príčiny: Príliš krátky čas zábehu obloženia Opotrebovanie bubna Možné dôsledky: Nedostatočný alebo nadmerný výkon brzdovej sústavy; ak je brzdný výkon príliš silný, čeľuste sa môžu zaseknúť. Ak nie sú rovnomerne opotrebované všetky obloženia na vozidle, môže riadenie ťahať do strany a môže sa ozývať hluk bŕzd. Nerovnosti na povrchu obloženia Hlavné príčiny: Prípadné nerovnosti na povrchu brzdového bubna Všeobecné opotrebovanie bubna Možné dôsledky: Rýchlejšie opotrebovanie ložiska Ak nie sú rovnomerne opotrebované všetky obloženia na vozidle, môže riadenie ťahať do strany a môže sa ozývať hluk bŕzd. Ryhovaný povrch obloženia Hlavné príčiny: Nevhodný stav bubna, napr. trhliny od vysokej teploty Možné dôsledky: Rýchlejšie opotrebovanie ložiska Ak obloženie neposkytuje 00% oporu, dochádza k strate brzdového výkonu. Pozdĺžne ryhy Hlavné príčiny: Nevhodný stav bubna Neodborná príprava pomocou drôtenej kefy, brúsky alebo podobného zariadenia Možné dôsledky: Ak sa líši spôsob opotrebovania povrchov bŕzd jednotlivých náprav, môže riadenie ťahať do strany. Nedostatočný výkon brzdovej sústavy a hluk bŕzd S láskavou podporou spoločnosti Federal Mogul

31 Bubnová brzda Akcia na podporu kompetentnosti v oblasti bŕzd 3 Ryhy na povrchu obloženia Hlavné príčiny: Malé voľné čiastočky vo vnútri brzdovej sústavy Pri výmene nebol bubon dostatočne vyčistený. Možné dôsledky: Výrazné opotrebovanie obloženia a bubna Hluk bŕzd Hlboké nepravidelné pozdĺžne ryhy Hlavné príčiny: Veľké voľné čiastočky vo vnútri brzdovej sústavy Nevyhovujúci stav bubna a nedostatočná údržba Možné dôsledky: Výrazné opotrebovanie obloženia a bubna Hluk bŕzd Opotrebovanie obloženia v priečnom smere Hlavné príčiny: Nesprávne vyrovnanie brzdových čeľustí na nosičoch Deformovaná brzdová čeľusť alebo brzdový bubon Možné dôsledky: Pri brzdení vo vysokých rýchlostiach sa môžu čeľuste zaseknúť v hornej polohe. Riadenie ťahá do strany; prípadný hluk pri brzdení. Nerovnomerný povrch obloženia Hlavné príčiny: Nesprávne nastavené alebo opotrebované ložiská kolies Možné dôsledky: Výrazné opotrebovanie obloženia a bubna Hluk bŕzd Trhliny v nitových otvoroch Hlavné príčiny: Príliš veľká sila prenášaná nitom Nesprávny tvar hlavy nitu Polomer brzdových čeľustí nezodpovedá polomeru obloženia. Znečistená alebo nerovná plocha uloženia brzdových čeľustí Nedodržané usporiadanie nitov v smere zvnútra von Možné dôsledky: Prasknutie obloženia a bubna Prehrievanie brzdy Hluk bŕzd Mastný povrch obloženia Hlavné príčiny: Chybné alebo nesprávne namontované tesnenia nábojov Nadmerné premazanie ložísk mechanizmu brzdovej sústavy Možné dôsledky: Ak sa problém objaví iba na jednej strane, môže riadenie ťahať do strany. Nedostatočný výkon brzdového systému

32 32 Akcia na podporu kompetentnosti v oblasti bŕzd Bubnová brzda Trhliny z vysokej teploty na povrchu Hlavné príčiny: Príliš vysoké teploty pri preťažení bŕzd. Rovnako pri rýchlom náraste teplôt nemožno zaistiť dostatočný odvod tepla od materiálu brzdového systému. Možné dôsledky: Tento problém nemá vplyv na funkčnosť ani výkon obloženia. Hĺbka trhlín obvykle nepresahuje mm. Drážky sa pri bežnom použití brzdovej sústavy opotrebúvajú a ovplyvňujú funkčnosť brzdového obloženia. Znečistenie povrchu obloženia Hlavné príčiny: Nečistoty vnútri brzdovej sústavy Nevyhovujúca údržba brzdového systému (nedostatočné čistenie) Chýbajúci krycí plech Možné dôsledky: Výrazné opotrebovanie obloženia a bubna Nedostatočný výkon brzdového systému Riadenie ťahá do strany; prípadný nadmerný hluk pri brzdení Nečistoty v oblasti medzi brzdovým obložením a brzdovými čeľusťami. Hlavné príčiny: Deformované čeľuste Nesprávne vyčistenie brzdových čeľustí Nerovný povrch brzdových čeľustí Nesprávne upevnenie obloženia pomocou nitov Možné dôsledky: Trhliny v materiáli obloženia alebo na povrchu bubna Uvoľnené obloženie Hluk bŕzd Pri nedostatočnom vyčistení sa môže objaviť hrdza a môže dôjsť k oddeleniu obloženia od brzdovej čeľuste. Veľké trhliny na povrchu obloženia Hlavné príčiny: Porucha brzdového mechanizmu Brzdové čeľuste viaznu (príliš slabá vratná pružina). Preťaženie bŕzd pri vysokých rýchlostiach Nadmerné zaťaženie vozidla Chybné rozdelenie brzdnej sily (brzdový valec; brzdová páka) Možné dôsledky: Väčšie opotrebovanie ložiska Riadenie ťahá do strany; prípadný hluk pri brzdení. Uvoľnenie obloženia Nedostatočný výkon brzdového systému Spálený povrch obloženia Hlavné príčiny: Porucha brzdového mechanizmu Brzdové čeľuste sa zasekávajú (príliš slabá vratná pružina). Preťaženie bŕzd pri vysokých rýchlostiach Nesprávne rozdelenie brzdnej sily (brzdový valec LZ brzdová páka) Preťaženie vozidla Nesprávne zladenie brzdnej sily medzi motorovým vozidlom a prívesom/návesom Možné dôsledky: Väčšie opotrebovanie obloženia Vozidlo ťahá do strany; nadmerný hluk pri brzdení Nedostatočný výkon brzdového systému S láskavou podporou spoločnosti Federal Mogul

33 Skrátenie prestojov. Spoľahnite sa na presné dodanie. Dodacia služba spoločnosti EUROPART: rýchlejšie na cestách vďaka spoľahlivej logistike Esom v rukáve je rýchlosť! Preto neponechávame pri našej presnej logistike nič na náhodu! V našom centrálnom sklade s plochou m² v meste Werl neustále držíme skladom cca tovarových položiek a denne vybavíme viac ako objednávok. Tým dokážeme veľmi rýchlo zásobovať naše pobočky náhradnými dielmi a dielenskými potrebami, vďaka čomu dokážu poskytovať rýchle riešenia zamerané na svojich klientov. Pritom máte na výber z viacerých možností doručenia tovaru: n Služba Nočný expres: dodanie objednaných dielov cez noc. n Dodanie expresným kuriérom: naliehavé objednávky sa bezodkladne vybavia prioritnou dodávkou. n Objednávka cez EWOS: Objednávky prijaté cez dielenský online systém EUROPART do 7:30 hod. sa pripravia na odoslanie v nasledujúci deň. n Služba osobného odberu: Samozrejme, že si objednaný tovar môžete vyzdvihnúť aj osobne na danej pobočke.

34 34 Akcia na podporu kompetentnosti v oblasti bŕzd Dielenské potreby Dielenské potreby Sada na opravu závitov Pomocou tejto súpravy je možné opravovať závity M8 x,5, M20 x,5, M22 x,5 a 7/8"-BSF (Scania), v porovnaní s bežným závitníkom možno tento nástroj nasadiť na niektorú zo zadných drážok závitu a následne znova narezať závit smerom dopredu, ideálne na opravovanie závitových čapov a skrutiek kolies s poškodenými prednými drážkami závitov. úžitkové vozidlá x silový uťahovací adaptér, strieborný 2 x gumený krúžok vo vrecku nástroj pre každú veľkosť závitu (celkovo štyri) M8 x,5; M20 x,5; M22 x,5; 7/8-BSF v kufríku Sada pre servis bŕzd Montážny nástroj s rukoväťou typu T na demontáž a montáž pridržiavacích pružín na brzdových čeľustiach ručných kotúčových bŕzd Montážny nástroj s rukoväťou typu T na demontáž a montáž ťažných pružín čeľustí ručných kotúčových bŕzd, napr. u vozidiel Mercedes-Benz a VW LT Kľúč na brzdové vedenia (0 mm) Ovládací nástroj s plastovou rukoväťou na demontáž a montáž taniera pružiny a pridržiavacej pružiny brzdového obloženia bubnových bŕzd Skrutkovač PH3 Kefa na brzdové strmene Mosadzná kefa na hliníkové brzdové strmene kotúčových bŕzd Brzdová pinzeta na lepené a nitované obloženia s pohyblivo uloženou hákovou sponou Pilník na brzdové strmene Brzdová pinzeta na nasadenie a vysadenie vratných pružín brzdových čeľustí u nitovaných brzdových obložení Pinzeta na brzdové lanká na montáž a demontáž laniek ručných bubnových bŕzd Kĺbová vložka pre skrutky s vnútorným šesťhranom brzdového strmeňa vzadu u vozidiel BMW (3-dverové, 5-dverové a 8-dverové prevedenie) a Opel Skrutkovacia násada /2" s dĺžkou 6 mm, 0 mm Skrutkovacia násada /2" s dĺžkou 7 mm, 00 mm Skrutkovacia násada /2" s dĺžkou 8 mm, 80 mm v kufríku Prevedenie 5-dielna Indukčné výhrevné teleso Hot Rod na povoľovanie zahrdzavených skrutiek, odstraňovanie priehlbín v oceľových plechoch, nasadzovanie ložiskových panví, nahrievanie ložiskových sediel, odstraňovanie nálepiek, reklamných polepov alebo fólií, ako aj tmelov, pomôcka pri demontáži lepených čelných a zadných skiel indukčná cievka (vnútorný 9 mm, dĺžka 40 mm) indukčná cievka (vnútorný 32 mm, dĺžka 20 mm) indukčný drôt (600 mm) indukčný kábel, flexibilný (000 mm) indukčná platňa, okrúhla (75 mm) v hliníkovom kufríku Ručné umývanie kit EUROPART Dávkovač mydla, Hero universal 2000, vhodné pre 000/2 000 ml vreckové fľaše Ručný čistič, Orange fresh, 2000 ml Plastová fľaša Vikan Kefka na nechty

35 Dielenské potreby Akcia na podporu kompetentnosti v oblasti bŕzd 35 Ochranné rukavice podšívka dlane, pogumovaná manžeta, hodnoty Farba žltá Veľkosť 0,5 Materiál hovädzia koža Norma EN 388, kat. 2 s certifikáciou TÜV/GS Pletené rukavice bezšvové, so špeciálnou sivou strečovou tkaninou, špeciálna čierna povrchová vrstva na dlaniach a končekoch prstov, vynikajúco prispôsobený tvar Farba Norma šedá/čierna EN 420/EN 338 Kat. II Veľkosť Ochranné okuliare EN 66 poskytujú kompletnú ochranu, možnosť nastavenia dĺžky nožičiek uľahčuje prispôsobenie, sklá sa opatrené úpravou proti zahmlievaniu, odolné proti poškrabaniu, antistatická úprava a mimoriadne ľahká údržba Prevedenie modré rámiky, číre sklo absorbujú 99,9 % UV žiarenia až 400 nm Zátkové chrániče sluchu Mäkké zátky do uší Spark Plugs Pohodlná ochrana počas prác, ktoré vyžadujú neustálu ochranu sluchu v dôsledku zvýšenej úrovne hlučnosti. Norma EN352-2 Materiál Polyuretán (PUR) Hodnota tlmenia zvuku 35 db(2) Hodnota tlmenej hladiny hluku (SNR) = 35 db(a) Škatuľa s 200 pármi Ochrana sluchu na ramienku WaveBand 2K S minimálnym obmedzením voľnosti pohybu bez zvukov pri kontakte, nízka prítlačná sila, dokonale ľahké a pohodlné, s jednoduchým nasadením a zložením, ideálna ochrana pri neustále sa meniacej úrovni hlučnosti Norma EN352-2 Materiál Polyuretán (PUR) Polyoxymetylén (POM) Termoplastické elastoméry (TPE) Hodnota tlmenej hladiny hluku (SNR) = 27 db(a) Ochrana sluchu na ramienku M4 Hlavový oblúk so vzduchovými vankúšikmi, znižuje tlak a hromadenie tepla, ľahký a ohybný, s nízkou prítlačnou silou. Norma EN352- Materiál ABS, polyuretán (PUR), fólia TPE, POM, ušľachtilá oceľ, EVA Farba žltá Hodnota tlmenej hladiny hluku (SNR) = 30 db(a) Pri neustále sa meniacej úrovni hlučnosti alebo pri problémoch s nosením bežných zátok do uší

36 36 Akcia na podporu kompetentnosti v oblasti bŕzd Náradie Náradie Kliešte na brzdové pružiny So špeciálnym lemom a vymeniteľným hrotom Prevedenie S ryhovanou, ponorením izolovanou rukoväťou Tvar Plochý Celková dĺžka 95 mm Výška hlavy 205 mm Na zavesenie a vyvesenie vratných pružín pre lepené aj nitované brzdové čeľuste KS Tools Výstružník Pre snímač systému ABS Zaručuje odbornú montáž nového snímača bez rizika poškodenia Prevedenie Materiál Dĺžka S upevniteľným kĺbom a račňovou funkciou Špeciálna oceľ 45 mm 8 mm Na vyčistenie otvoru na uchytenie snímača ABS pri úžitkových vozidlách, na optimálnu prácu aj v stiesnených priestoroch KS Tools Vložka mechanického uťahováka Pre brzdové strmene Výnimočne vysoký silový moment pre extrémne utiahnuté skrutkové spoje, použiteľný aj v stiesnených priestoroch Prevod /2" Celková dĺžka 40 mm Materiál Chróm-vanádiová oceľ Povrch Pochrómované s vysokým leskom Na demontáž a montáž skrutkových spojov na brzdových strmeňoch x nástrčný nástavec pre brzdové strmene MAN, E20 x nástrčný nástavec pre brzdové strmene MAN, E24 x vidlicovo-očkový račňový kľúč GEARplus, 30 mm Prevedenie 3-dielna KS Tools Náradie pre demontáž Pre brzdovú čeľusť Materiál Špeciálna oceľ Prevedenie Robustný Rozmer otvoru kľúča 5 mm 38 mm Šírka 220 mm Výška 80 mm Opravy bubnových bŕzd na otváranie a upevnenie vratných pružín brzdových čeľustí, na demontáž, resp. montáž kolíkov na čeľuste pomocou tlačného vretena KS Tools Sťahovák pre nastavovač odľahlosti Vonkajšia šírka 60 mm Výška 27 mm Rozmer otvoru kľúča 32 mm Hĺbka upnutia 78 mm Upínacia dĺžka 65 mm Materiál špeciálna oceľ na stiahnutie pevne priľnutých nastavovačov odľahlosti zdrží Vložka mechanického uťahováka Pre brzdový kotúč Na strojové ovládanie Tvar pohon Dvanásťhran Ideálne na demontáž, resp. montáž brzdových kotúčov SAF vhodné pre Závit vretena BPW M22 x,5 x KS Tools Haldex M22 x,5 x KS Tools Rozmer otvoru kľúča 3 mm KS Tools mm KS Tools

37 Náradie Akcia na podporu kompetentnosti v oblasti bŕzd 37 Sada univerzálnych sťahovákov nábojov kolies S 2 ťahadlami a vretenom s lichobežníkovým závitom, voliteľná možnosť rozšírenia o hydraulické vreteno alebo reverzné vyťahovacie kladivo Materiál Špeciálna oceľ Pre náboje kolies nákladných automobilov s rozstupovej kružnice otvorov do 300 mm Vreteno s lichobežníkovým závitom TR30 x 350 mm Priečny nosník 370 mm Ťahadlo s podložkami a maticami Sada závitového adaptéra, M8 x,5, 2-dielna Sada závitového adaptéra, M20 x,5, 2-dielna Sada závitového adaptéra, M22 x,5, 2-dielna Prítlačný prvok veľkosti, 90 mm/65 mm Prítlačný prvok veľkosti 2, 0 mm/85 mm Prevedenie 2-dielne KS Tools Skúšobná sada pre brzdové kotúče na meranie presného otáčania v jednej rovine a otáčania bez radiálneho hádzania nábojov kolies a brzdových kotúčov, s presným polohovaním hodinkového indikátora na meranom predmete pomocou magnetického držiaka indikátora, pohodlné a bezpečné pripevnenie statívu prostredníctvom prizmatickej dosadacej plochy a zapínateľným magnetom, presné nastavenie meracej stupnice pomocou nastaviteľných tolerančných značiek, s otočným a ryhovaným vonkajším prstencom, vhodné na meranie hrúbky brzdových kotúčov, ako aj na vyhľadanie nerovností a pokrivení, s páčkou na zafixovanie meranej hodnoty a reguláciou meracej sily prostredníctvom rohatkového mechanizmu x magnetický merací stojan x presný hodinkový indikátor 0 0 mm x oblúková meracia skrutka v stabilnom plastovom kufríku Prevedenie 3-dielne KS Tools Rezač na hadice vhodné pre Materiál Krútiaci moment, max. Celková dĺžka Výška Hadica s 6 25 mm Telo z hliníkového tlakového odliatku 280 Nm 85 mm 50 mm KS Tools Odsvorkovacie škripcové kliešte Výrazná úspora času a nákladov, mnohostranné využitie vďaka uvoľňovacej páke a zaisťovacej aretácii, nastavenie veľkosti pomocou nastavovacieho kolieska Prevedenie S kovovou rukoväťou Materiál Chróm-vanádiová oceľ Povrch Lakované práškovou farbou Farba čierna 8/9/0//2 mm Na bezpečné uchytenie plastových rúr, ideálne do stiesnených priestorov KS Tools Drôtená kefa Pre brzdové strmene 2-radová, úzka, s očkom na zavesenie, pevné štetiny, 2-zložková rukoväť Celková dĺžka 225 mm Šírka 2 mm Hrúbka drôtu 0,35 mm Materiál Hladký oceľový drôt Na odstraňovanie odolného brzdného prachu, na úpravu povrchov KS Tools

38 38 Akcia na podporu kompetentnosti v oblasti bŕzd Chémia Chémia Brzdová kvapalina Vyznačuje sa vysokou teplotnou stabilitou, ochranou proti korózii pri železných a neželezných kovoch, spôsobuje iba minimálne napučanie prírodnej gumy (NR), styrol-butadiénového kaučuku (SBR) a kaučuku EPDM. Bod varu minimálne 250 C a mokrý bod varu minimálne 55 C. Pre hydraulické brzdové a spojkové systémy Systémy, pre ktoré je predpísaná kvapalina podľa DOT4. Obsah Obal l Fľaša l Kanister l Kanister l Sud Čistič bŕzd Univerzálne použiteľný čistiaci prostriedok, ktorý pomocou špeciálnych rozpúšťadiel odmasťuje, dôkladne a šetrne odstraňuje nepoddajné znečistenia, rýchlo schne Čistenie bubnových a kotúčových bŕzd, brzdových segmentov, pružín, čeľustí, spojok, obložení, prítlačných platničiek a častí spojky všeobecne, prevodovky, karburátora, benzínových čerpadiel, častí motora atď. Obsah Obal 500 ml Sprej l Kanister l Kanister l Kanister l Sud Medená pasta Mazivo Anti-Seize znižuje trenie a opotrebovávanie, chráni pred hrdzou vznikajúcou pri korózii čiernej ocele a pred koróziou a zadrením, mechanicky vysokozaťažiteľná, vodeodolná pasta na použitie pri vysokej teplote s vynikajúcou oddeľovacou schopnosťou, na všetky postupy oddeľovania pri vysokých teplotách, účinne chráni závity a ložiská pred koróziou a zadrením Rozsah teplôt -30 až + 00 C pre použitie v automobilovom odvetví pre kotúčové brzdy a výfukové systémy, v chemickom priemysle na prírubách a armatúrach pre prípravu horúcej pary, turbínach a kotloch, ako aj v kamenárskom a stavebnom priemysle pri mazaní pneumatických kladív, vrtákov do betónu a kameňa Obsah Obal 00 g Tuba kg Dóza kg Hobbok Medená pasta Anti-Seize znižuje trenie a opotrebovanie, chráni pred koróziou lícovania a celkovo pred koróziou a zadrením Odolnosť voči teplote -20 až +00 C Na použitie v automobilovom odvetví pre kotúčové brzdy a systémy výfukov, v chemickom priemysle pri prírubách a armatúrach pre úpravu horúcej pary, turbíny a kotla Obsah Obal 200 g Fľaštička so štetcom ml Sprej Keramická pasta Anti-Seize Znižuje opotrebovanie, veľmi dobrý mazací účinok, neobsahuje grafit a MoS2. Slúži na mazanie veľmi namáhaných klzných plôch akéhokoľvek druhu, predovšetkým pri nízkych rýchlostiach alebo pri oscilačných pohyboch, napr. pri skrutkových, nástrčných a bajonetových spojoch z ocele alebo z neželezných kovov, rozpojovanie tepelne namáhaných závitových spojov v spaľovacích motoroch a turbínach. Odolnosť voči teplote -40 až +400 C Farba biela Obsah Obal 400 ml Sprej g Dóza

39 Chémia Akcia na podporu kompetentnosti v oblasti bŕzd 39 Uvoľňovač hrdze uvoľňuje zhrdzavené skrutky, matice a časti strojov, bráni novému tvoreniu hrdze a chráni pred opotrebovaním, na báze MoS₂ Odolnosť voči teplote -30 až +50 C vysoké tečenie, najlepšie uvoľňovanie hrdze, napr. na skrutkách, čapoch, článkoch reťazí, kĺboch, pákach, pružinách, závesoch alebo zámkoch, vhodný aj pre valcové zámky Obsah Obal 400 ml Sprej l Kanister l Kanister Uvoľňovač hrdze ICE účinné uvoľnenie hrdze, so šokom z ochladenia, hrdza sa rýchlo rozkladá, prípravok je znášanlivý s gumou a tesneniami Chladenie -40 C pre nedeštruktívne uvoľňovanie extrémne zhrdzavených a zoxidovaných skrutkových spojov na osobných a nákladných automobiloch, poľnohospodárskych a stavebných strojoch, agregátoch a zariadeniach Obsah Obal 400 ml Sprej Sprej na jemné ošetrovanie Multi-7, so 7-násobným účinkom infiltruje a potláča vlhkosť, bráni vzniku strát napätia a povrchových prúdov, preniká do špár a kapilárnych dutín, čistí usadenú nečistotu a uvoľňuje koróziu, chráni kovové povrchy pred opotrebovaním a koróziou, poskytuje mimoriadnu hladkosť povrchu, odstraňuje škrípanie a vŕzganie Odolnosť voči teplote -30 až +60 C Pre priemysel a motorové vozidlá Obsah Obal 400 ml Sprej Rozprašovací čistič na čistenie a odmastňovanie klzných plôch a dielov z nesavých materiálov, ako napr. kovy, keramika, sklo alebo mnohé plasty a elastoméry, všetkých priľnavých plôch povrchových úprav, lakov alebo lepidiel a tesniacich hmôt, všetkých trecích plôch, brzdových obložení, na odstraňovanie zostarnutých a zoživičnatených zvyškov olejov a mazív, odstraňovanie zvyškov jednoduchých náterov, pred použitím mazív povrchy materiálov v priemysle, remeselníctve, dielňach, atď. Pozor: Niektoré plasty a druhy gumy (napr. termoplasty ako PVC, plexisklo, polystyrén, atď.), ako aj laky sa môžu narušiť. Pred použitím prekontrolujte znášanlivosť s materiálom! Obsah Obal 500 ml Sprej Čistič diskov šetrne odstraňuje nečistoty, ako napr. zvyšky brzdového obloženia, sivý závoj, asfalt, olej a cestné nečistoty, vhodný pre disky z ľahkých kovov, chráni umelé hmoty, tesnenia a gumu, parfumovaný, biologicky odbúrateľný Farba žltá/zelená hodnota ph v koncentráte / DIN 5 369:,5 +/- 0,2 na čistenie všetkých lakovaných a nelakovaných diskov z ľahkých kovov a oceľových diskov, odstraňuje zájdené nečistoty Pozor: Na nelakovaných umelohmotných dieloch môže dôjsť k neodstrániteľným fľakom. Po postriekaní umelohmotných dielov sa preto čistič diskov musí okamžite opláchnuť. Obsah Obal 500 ml Rozstrekovač l Kanister l Kanister l Sud Kefa na disky Materiál PP Farba čierna Dĺžka 320 mm Šírka 65 mm Výška 65 mm
