1 VYŠŠÍ ODBORNÁ ŠKOLA STAVEBNÍ A STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STAVEBNÍ, PRAHA 1, DUŠNÍ 17 VYŠŠÍ ODBORNÁ ŠKOLA STAVEBNÍ, akreditovaný program TECHNOLOGIE STAVEB PRÁCE Rešerše z exkurze Rekonstrukce bytu v ulici Dlouhé Autor: Lukáš Franc Vedoucí práce: Ing. Pavel Kecek Název práce: Rekonstrukce bytu v ulici Dlouhé

2 Ředitelka školy: PaedDr. Marie Plíhalová Zástupce ředitelky pro Vyšší odbornou školu: Ing. Miroslav Krejča, CSc. Abstrakt: V této práci je zpracován popis rekonstrukce bytu v Praze 1 v ulici Dlouhé. V rámci této exkurze bylo možné vidět velké množství stavebních prací a technologií. Poděkování: V úvodu bych moc rád poděkoval panu Ing. Arch. Pavlu Keckovi za zprostředkování exkurze za velice zdařilý odborný výklad během exkurze.

3 1. Obsah 1. Obsah Úvod Lokalizace Inteligentní elektroinstalace Inteligentní elektroinstalace Shrnutí výhod inteligentních elektroinstalací Fotodokumentace Závěr Seznam obrázků... 12

4 2. Úvod Ve čtvrtek 6. září jsme se se třídou a panem Ing. Arch. Pavlem Keckem byli podívat na průběh rekonstrukce bytu který se nachází v obchodní pasáži v ulici Dlouhá č.p. 39 na Praze 1 hned vedle hlavního vstupu do divadla v Dlouhé. 3. Lokalizace Rekonstruovaný byt se nachází v Praze 1 v ulici Dlouhé č.p. 39. Vchod do budovy se nachází v pasáži hned vedle hlavního vstupu do divadla v Dlouhé. Byt se nachází v 6 NP. Obrázek 1 Širší lokalizace bytu v ulici Dlouhé (foto: google/maps.com) Obrázek 2 Vstup a umístění bytu (foto: google/maps.com)

5 4. Inteligentní elektroinstalace 4.1. Inteligentní elektroinstalace Inteligentní instalace slouží k ovládání a řízení všemožných technologií a procesů, se kterými se lze v budovách a objektech běžně setkat. Jejím hlavním úkolem komplexně řešit použití samostatných technologií do jednoho funkčního celku. Tento systém pak řeší vše od provádění měření a regulace v topném systému, ovládání a řízení osvětlení, spínání ventilace, řízení pohonu okenních žaluzií nebo rolet, řízení pohonu otevírání a zavírání oken, spínání závlahových systémů až po vizualizaci celé použité technologie. Inteligentní elektroinstalace je navržena modulárně, to znamená, že jednotlivý účastníci jsou vzájemně propojení sběrnicovým kabelem. Sběrnicová instalace umožňuje snadné projektování, protože je jednoduchá, přehledná a neobsahuje různé elektrické systémy. Všechny ovládací prvky systému jsou připojeny na dvojvodičové vedení. Inteligentní elektroinstalace je zaváděna v důsledku vyšších požadavků na flexibilitu, komfort instalace a montážní zjednodušení vysoce náročných elektrických instalací ve spojení s minimalizací spotřeby energie. Spojuje v sobě klasická silnoproudá zařízení s postupy a technologiemi řídicích systémů slaboproudých zařízení. Obrázek 3 Srovnání inteligentní elektroinstalace (vpravo) s klasickou elektroinstalací (vpravo) 4.2. Shrnutí výhod inteligentních elektroinstalací Komfort: stmívající funkce (postupný náběh/doběh, soft start, světelné scény) ovládání přes dotykový displej (zabudovaný ve stěně, kompletní přehled) ovládání běžným dálkovým ovladačem (například od TV nebo HIFI) ovládání hlasem regulace teploty podle předem nastavených programů možnost ovládání přes mobilní telefon, počítač a internet Automatizace: funkce se provádí automaticky na základě určené veličiny (čas, teplota, úroveň osvětlení, pohybu osob, síly větru) je možno vykonat několik funkcí na základě jednoho povelu nebo události (např. při setmění systém zatáhne žaluzie, rozsvítí světla, zvýší pokojovou teplotu atd.) příchodové/odchodové funkce: po zadání kódu (nebo přečtení karty) na klávesnici systém automaticky nastaví elektrické spotřebiče podle rozpoznaného uživatele

6 Bezpečnost: alarm s rozšířenými funkcemi je součástí systému systém je vybaven vlastní klávesnicí, která může být ovládána kódem nebo přístupovou kartou veškeré nastavení a přístupy jsou zaheslovány v několika úrovních ochrana domu při špatném počasí, nečekaných událostech (poruchy v síti, přepětí, přetížení) bioinstalace: vypnutí nepoužívaného elektrického okruhu (např. ložnice při spánku) dotykové části senzorů jsou napájené bezpečným napětím 24 V Úspory: součástí je regulace vytápění a/nebo klimatizace časové nebo časově omezené spínání regulace osvětlení (lze dosáhnout až 10 % úspor elektrické energie) závislé spínání (např. při soumraku, při nastavené teplotě) blokování vybraných spotřebičů při vysokém tarifu elektroměru eliminace nechtěně zapnutých spotřebičů Obrázek 4 Závislost nákladů na výkonnosti elektroinstalace

7 5. Fotodokumentace Obrázek 5 Půdorys plánu rekonstrukce bytu s následným propojením s druhým (foto: autor) Obrázek 6 Vedení vzduchotechniky (foto: autor)

8 Obrázek 7 Řešení vzduchotechniky v koupelně (foto: autor) Obrázek 8 Vyústek vzduchotechniky v obývací místnosti z důvodu průvanu na stranu oken (foto: autor)

9 Obrázek 9 Zvětšený SDK podhled, můžeme vidět akustickou izolaci (foto: autor) Obrázek 10 Složitost kabelů vedoucí do master bedroom (foto: autor)

10 Obrázek 11 Hlavní vývod teplé a studené vody (foto: autor) Obrázek 12 Domovní skříň (foto: autor)

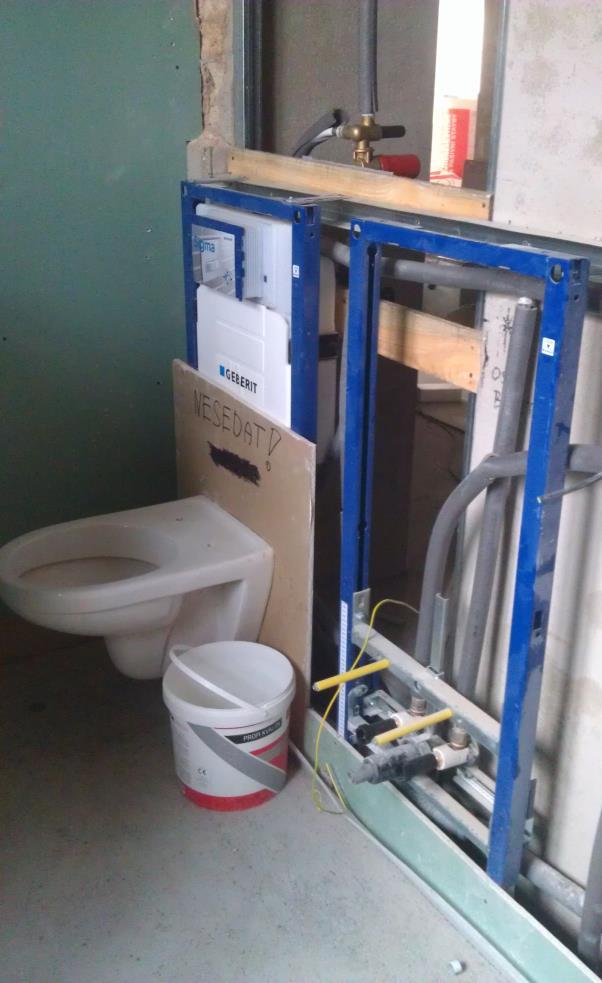

11 Obrázek 13 Příprava pro sprchu a bidet (foto: autor) Obrázek 14 Akustická izolace (foto: autor)

12 6. Závěr Tato exkurze pro mne byla přínosná, jelikož jsme mohli spatřit, jak lze řešit konstrukční a dispoziční problémy ve staré zástavbě Prahy pod kontrolou památkářů. Těším se, až se na objekt budeme moct podívat po nějaké časové prodlevě a uvidíme, jak se práce posunuly. 7. Seznam obrázků Obrázek 1 Širší lokalizace bytu v ulici Dlouhé (foto: google/maps.com)...4 Obrázek 2 Vstup a umístění bytu (foto: google/maps.com)...4 Obrázek 3 Srovnání inteligentní elektroinstalace (vpravo) s klasickou elektroinstalací (vpravo)...5 Obrázek 4 Závislost nákladů na výkonnosti elektroinstalace...6 Obrázek 5 Půdorys plánu rekonstrukce bytu s následným propojením s druhým (foto: autor)...7 Obrázek 6 Vedení vzduchotechniky (foto: autor)...7 Obrázek 7 Řešení vzduchotechniky v koupelně (foto: autor)...8 Obrázek 8 Vyústek vzduchotechniky v obývací místnosti z důvodu průvanu na stranu oken (foto: autor)...8 Obrázek 9 Zvětšený SDK podhled, můžeme vidět akustickou izolaci (foto: autor)...9 Obrázek 10 Složitost kabelů vedoucí do master bedroom (foto: autor)...9 Obrázek 11 Hlavní vývod teplé a studené vody (foto: autor) Obrázek 12 Domovní skříň (foto: autor) Obrázek 13 Příprava pro sprchu a bidet (foto: autor) Obrázek 14 Akustická izolace (foto: autor)... 11
