1 Petr König, Ing. Josef Kunc PRAGOSMART, 2012 Integrace prvků zabezpečovacích systémů do systémové elektroinstalace KNX June 10, 2012 Slide 1

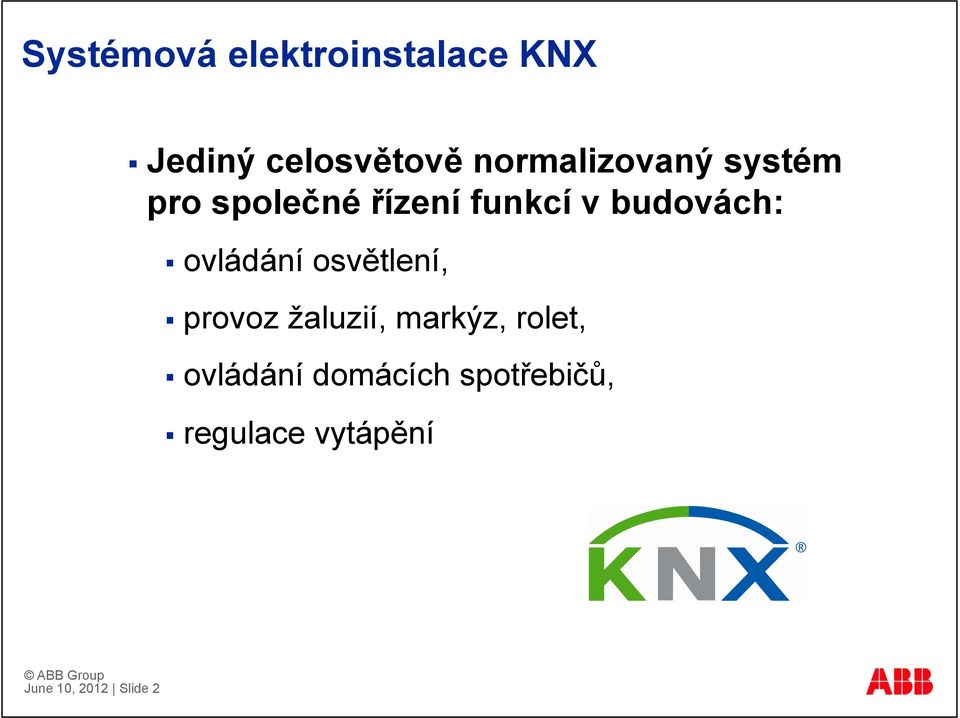

2 Systémová elektroinstalace KNX Jediný celosvětově normalizovaný systém pro společné řízení funkcí v budovách: ovládání osvětlení, provoz žaluzií, markýz, rolet, ovládání domácích spotřebičů, regulace vytápění June 10, 2012 Slide 2

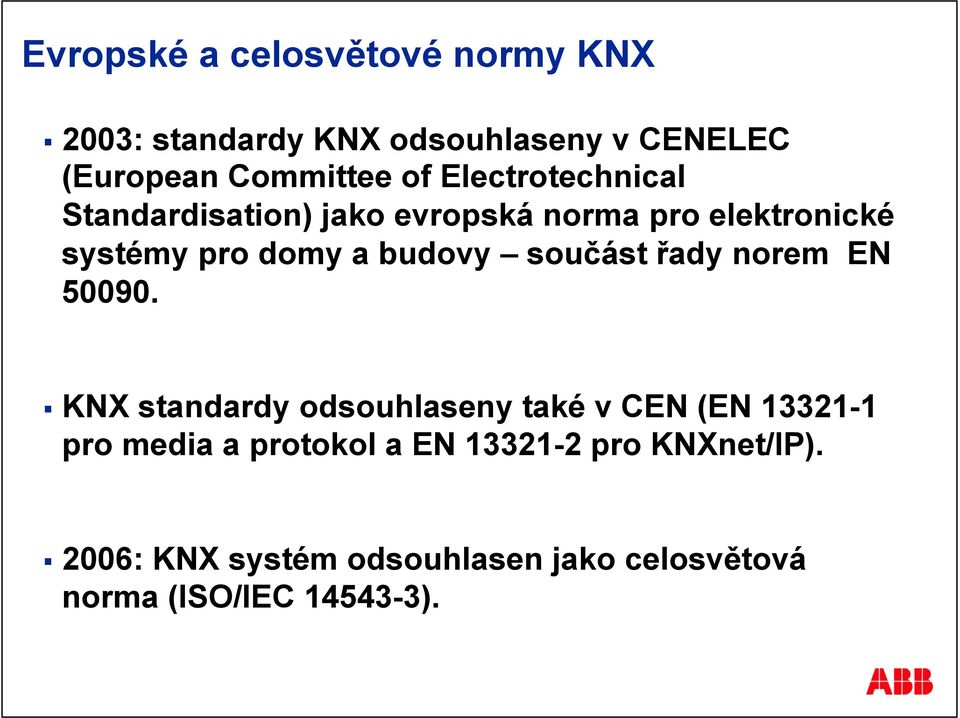

3 Evropské a celosvětové normy KNX 2003: standardy KNX odsouhlaseny v CENELEC (European Committee of Electrotechnical Standardisation) jako evropská norma pro elektronické systémy pro domy a budovy součást řady norem EN KNX standardy odsouhlaseny také v CEN (EN pro media a protokol a EN pro KNXnet/IP). 2006: KNX systém odsouhlasen jako celosvětová norma (ISO/IEC ). ABB s.r.o., Elektro-Praga June 10, 2012 Slide 3

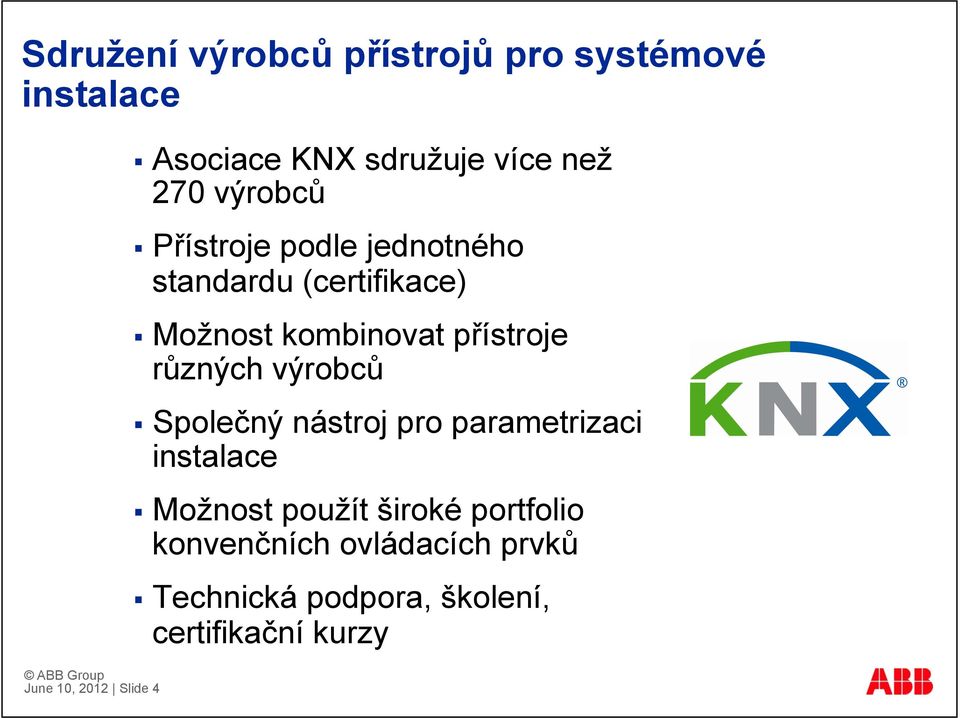

4 Sdružení výrobců přístrojů pro systémové instalace June 10, 2012 Slide 4 Asociace KNX sdružuje více než 270 výrobců Přístroje podle jednotného standardu (certifikace) Možnost kombinovat přístroje různých výrobců Společný nástroj pro parametrizaci instalace Možnost použít široké portfolio konvenčních ovládacích prvků Technická podpora, školení, certifikační kurzy

5 Napojení přístrojů na sběrnici June 10, 2012 Slide 5

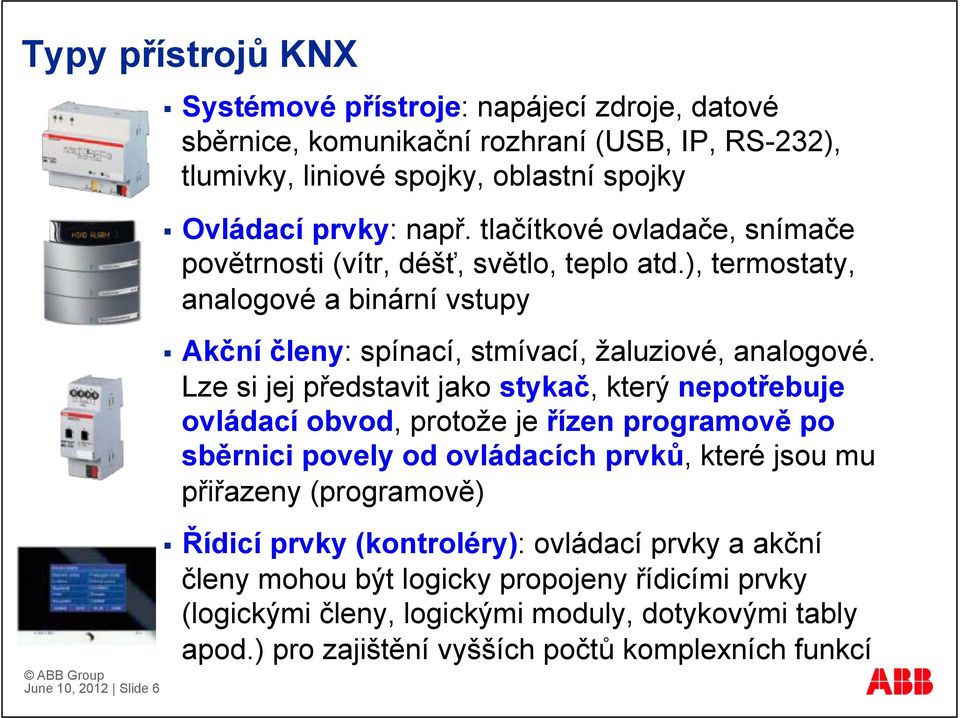

6 Typy přístrojů KNX June 10, 2012 Slide 6 Systémové přístroje: napájecí zdroje, datové sběrnice, komunikační rozhraní (USB, IP, RS-232), tlumivky, liniové spojky, oblastní spojky Ovládací prvky: např. tlačítkové ovladače, snímače povětrnosti (vítr, déšť, světlo, teplo atd.), termostaty, analogové a binární vstupy Akční členy: spínací, stmívací, žaluziové, analogové. Lze si jej představit jako stykač, který nepotřebuje ovládací obvod, protože je řízen programově po sběrnici povely od ovládacích prvků, které jsou mu přiřazeny (programově) Řídicí prvky (kontroléry): ovládací prvky a akční členy mohou být logicky propojeny řídicími prvky (logickými členy, logickými moduly, dotykovými tably apod.) pro zajištění vyšších počtů komplexních funkcí

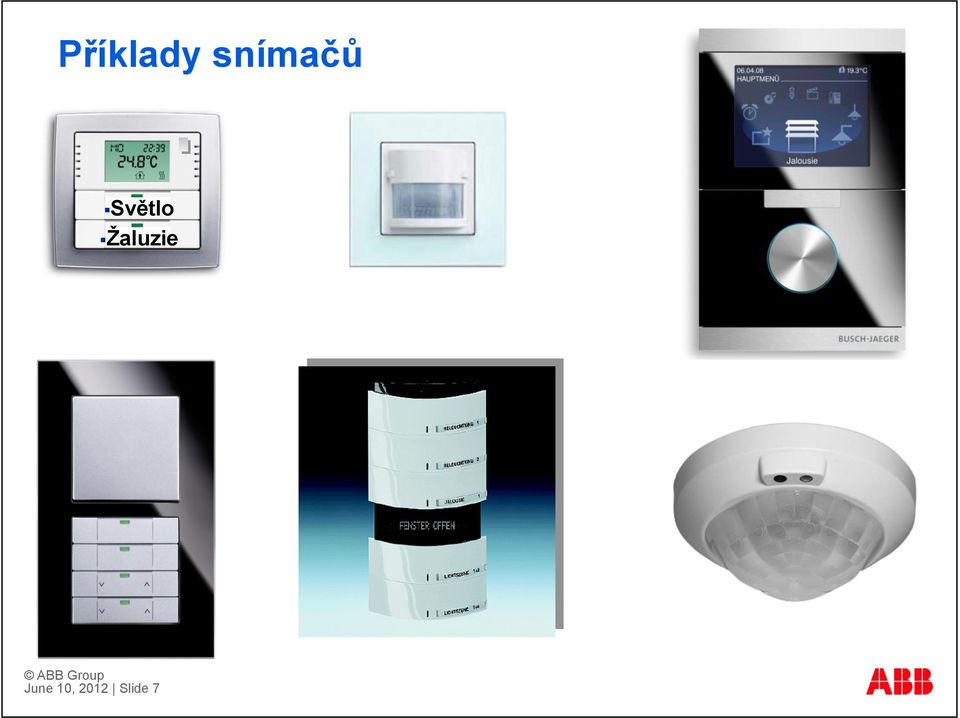

7 Příklady snímačů Světlo Žaluzie June 10, 2012 Slide 7

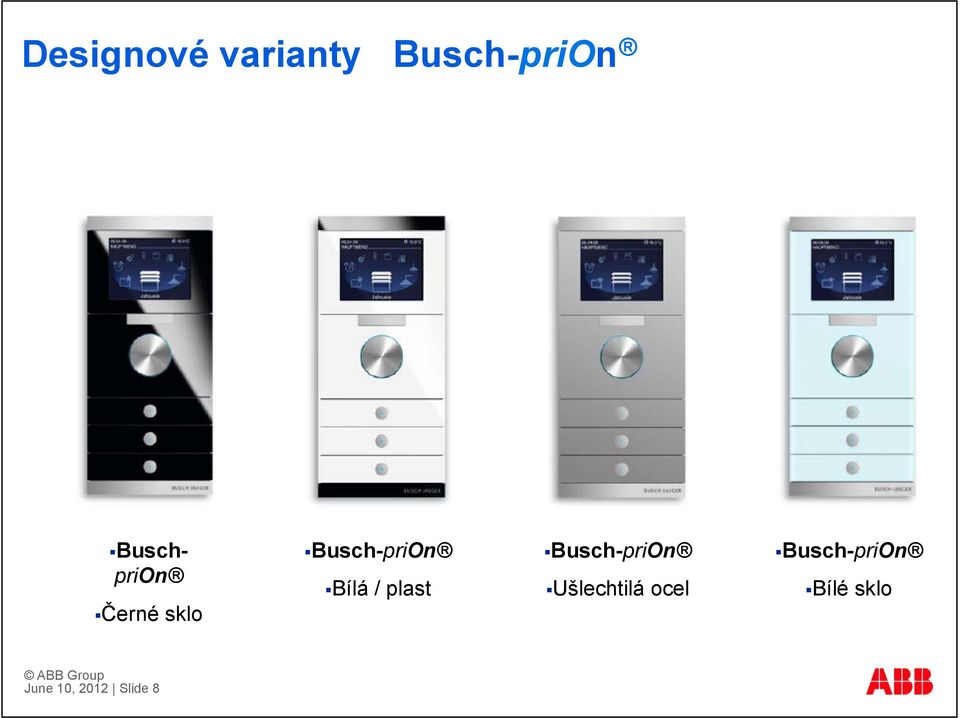

8 Designové varianty Busch-priOn BuschpriOn Černé sklo Busch-priOn Bílá / plast Busch-priOn Ušlechtilá ocel Busch-priOn Bílé sklo June 10, 2012 Slide 8

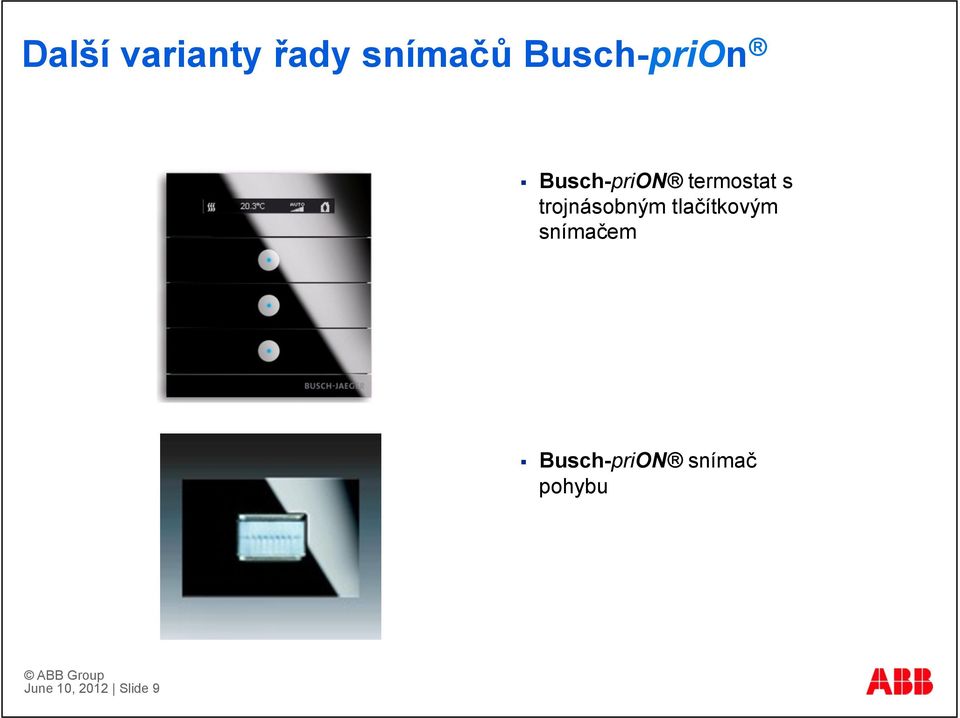

9 Další varianty řady snímačů Busch-priOn Busch-priON termostat s trojnásobným tlačítkovým snímačem Busch-priON snímač pohybu June 10, 2012 Slide 9

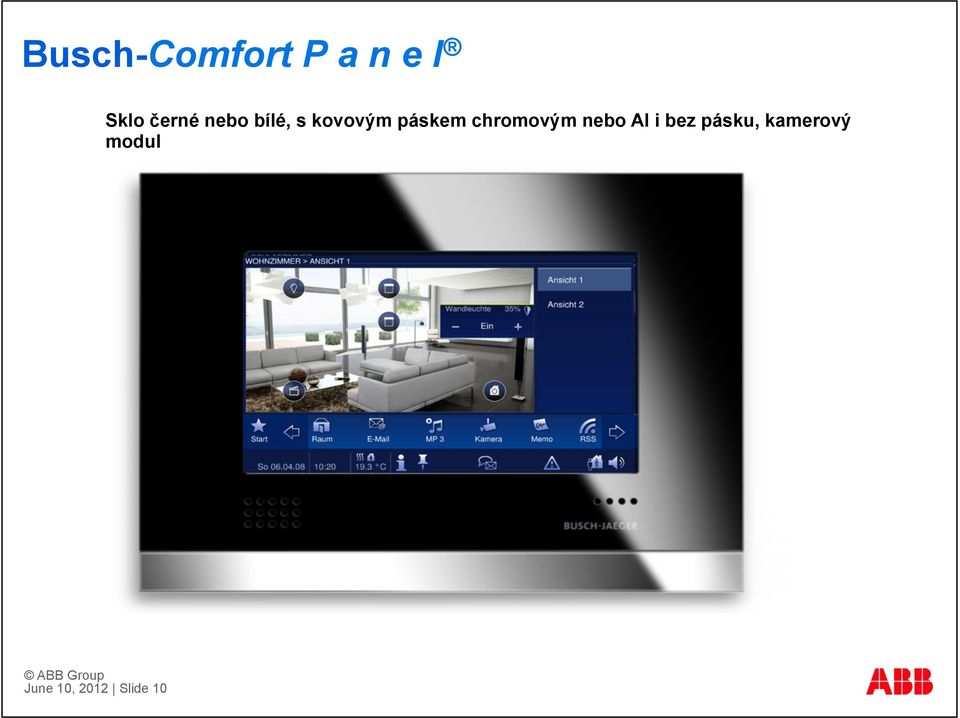

10 Busch-Comfort P a n e l Sklo černé nebo bílé, s kovovým páskem chromovým nebo Al i bez pásku, kamerový modul Glas schwarz I chrom June 10, 2012 Slide 10

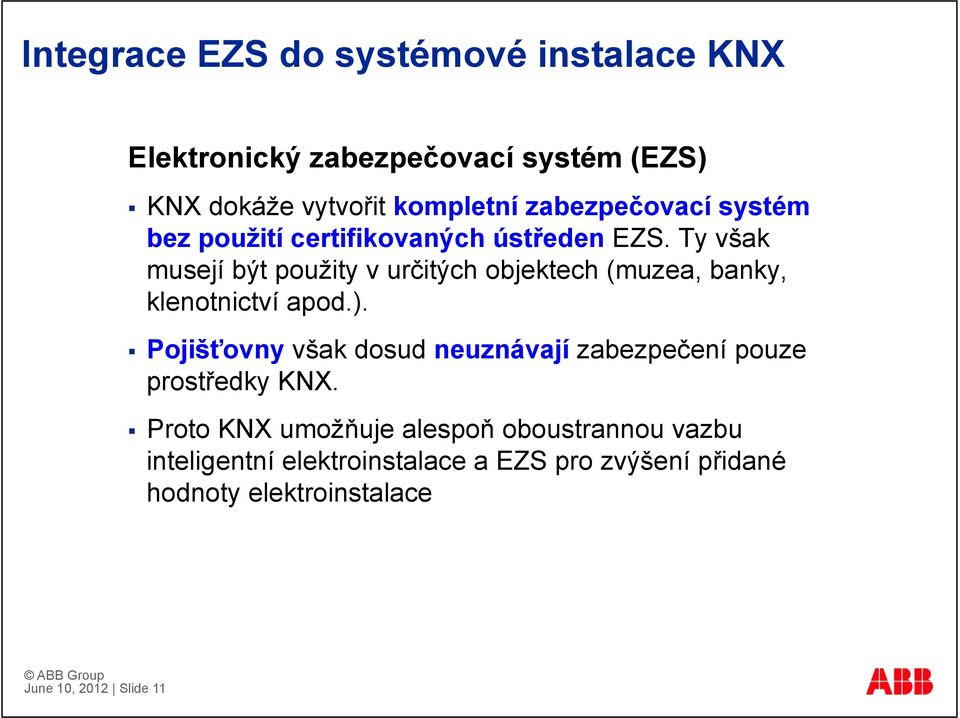

11 Integrace EZS do systémové instalace KNX Elektronický zabezpečovací systém (EZS) KNX dokáže vytvořit kompletní zabezpečovací systém bez použití certifikovaných ústředen EZS. Ty však musejí být použity v určitých objektech (muzea, banky, klenotnictví apod.). Pojišťovny však dosud neuznávají zabezpečení pouze prostředky KNX. Proto KNX umožňuje alespoň oboustrannou vazbu inteligentní elektroinstalace a EZS pro zvýšení přidané hodnoty elektroinstalace June 10, 2012 Slide 11

12 Integrace EZS do systémové instalace KNX Tři možnosti: Integrace prostřednictvím snímačů skupinových hlášení ABB (MT/S M, MT/S M nebo zapuštěného MT/ U ) Integrace profesionálního bezpečnostního poplachového panelu ABB (L240) Integrace EZS třetího výrobce prostřednictvím binárních vstupů s využitím výstupních modulů EZS June 10, 2012 Slide 12

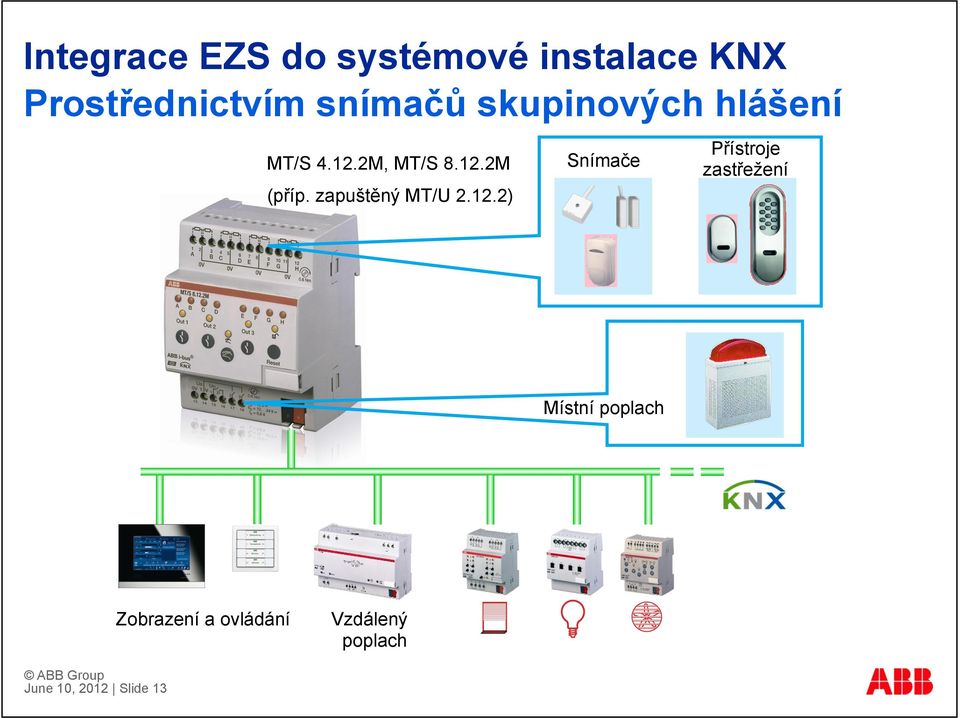

13 Integrace EZS do systémové instalace KNX Prostřednictvím snímačů skupinových hlášení MT/S M, MT/S M (příp. zapuštěný MT/U ) Snímače Přístroje zastřežení Místní poplach Zobrazení a ovládání Vzdálený poplach June 10, 2012 Slide 13

14 Integrace EZS do systémové instalace KNX Prostřednictvím bezpečnostního modulu Snímače Přístroje zastřežení Místní poplach Bezpečnostní modul SCM/S Master - Zóny Snímače skup. hlášení - Slaves - Zobrazení a ovládání Vzdálený poplach June 10, 2012 Slide 14

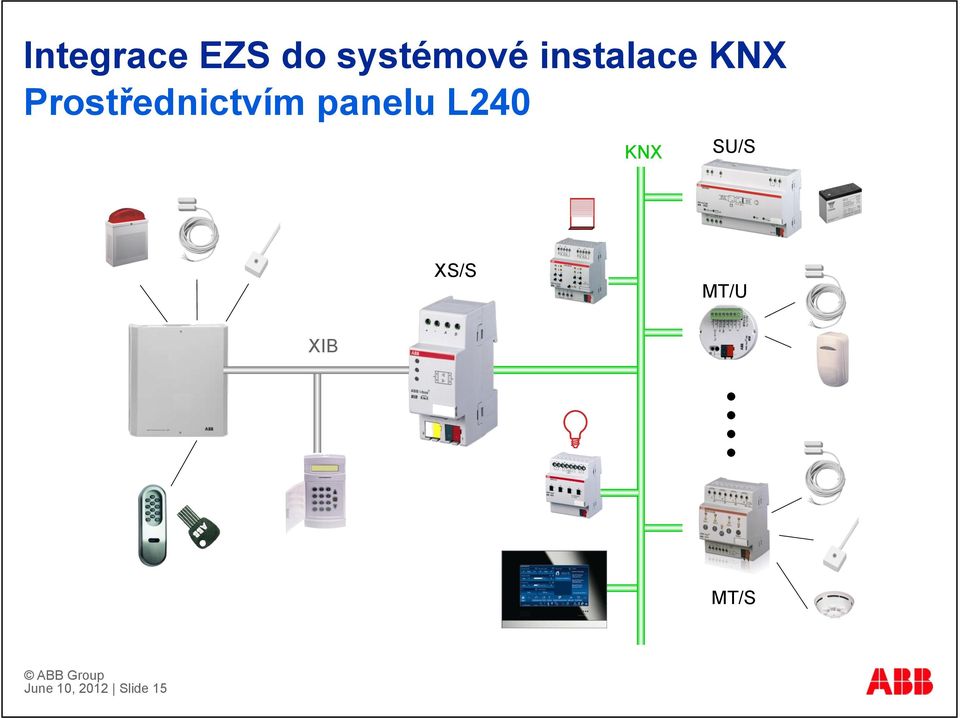

15 Integrace EZS do systémové instalace KNX Prostřednictvím panelu L240 KNX SU/S XS/S MT/U XIB MT/S June 10, 2012 Slide 15

16 Integrace EZS do systémové instalace KNX June 10, 2012 Slide 16 Přínosy integrace EZS do KNX Vypnutí světelných a vybraných zásuvkových obvodů při opuštění domu, přechod na útlumový režim vytápění Zapnutí vybraných světelných a zásuvkových obvodů při příchodu, v závislosti na čase příchodu spuštění přednastavené scény Zablokování vnitřních světel v zapnuté poloze, venkovních ve vypnuté a vytažení žaluzií při neoprávněném vniknutí do budovy Vypnutí topení při otevření oken Simulace přítomnosti osob v opuštěném objektu Zastřežení objektu prostřednictvím SMS, Internetu

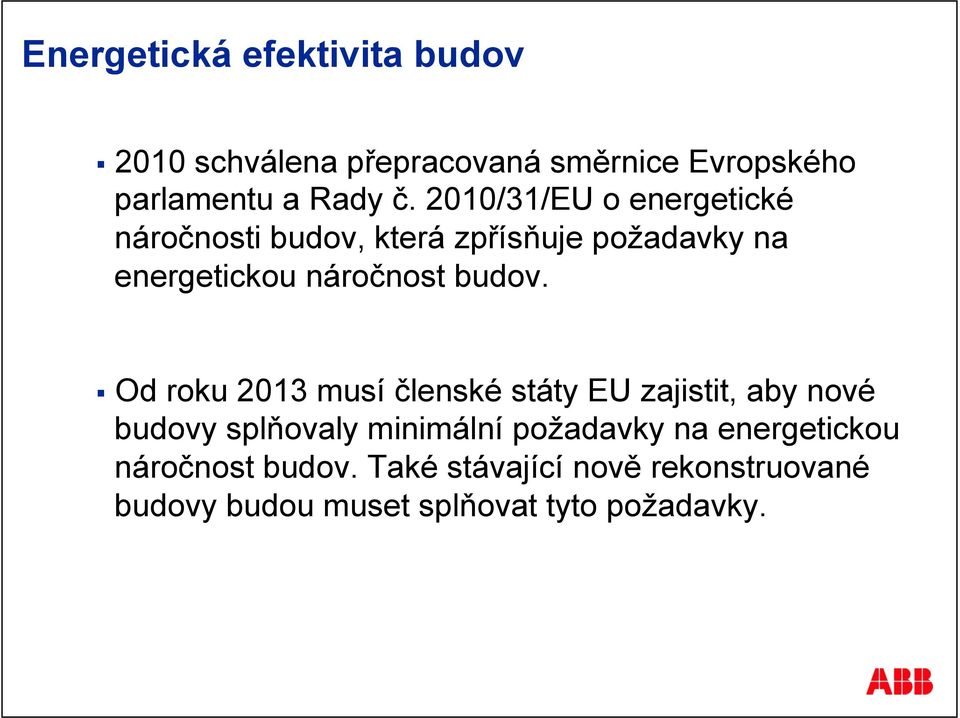

17 Energetická efektivita budov 2010 schválena přepracovaná směrnice Evropského parlamentu a Rady č. 2010/31/EU o energetické náročnosti budov, která zpřísňuje požadavky na energetickou náročnost budov. Od roku 2013 musí členské státy EU zajistit, aby nové budovy splňovaly minimální požadavky na energetickou náročnost budov. Také stávající nově rekonstruované budovy budou muset splňovat tyto požadavky. ABB s.r.o., Elektro-Praga June 10, 2012 Slide 17

18 18 Třídění budov podle EN 15232:2007

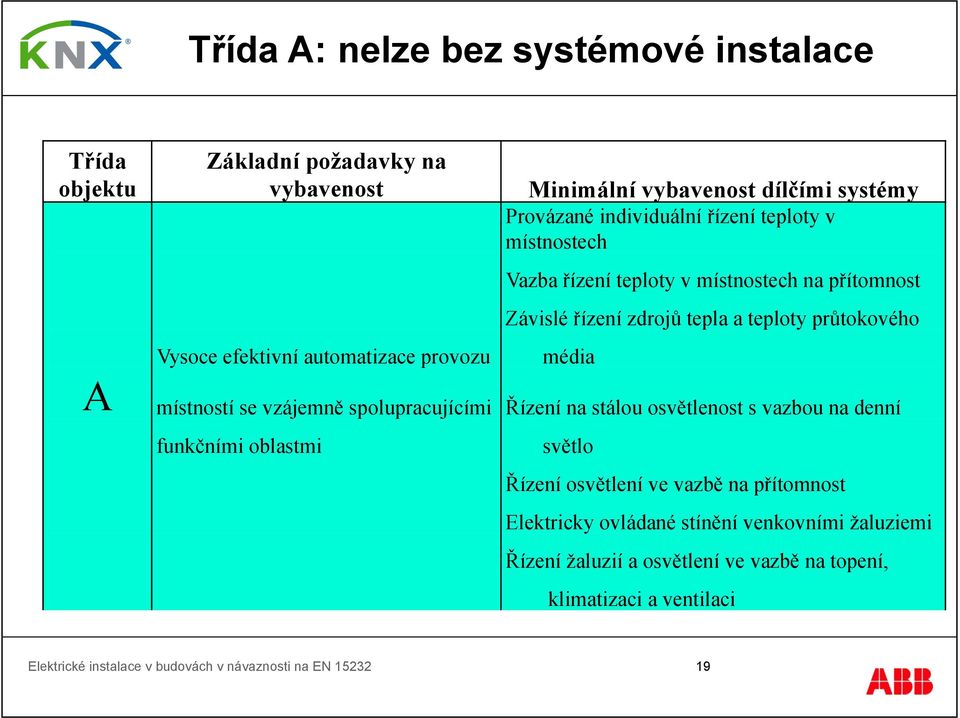

19 Třída A: nelze bez systémové instalace Třída objektu A Základní požadavky na vybavenost Vysoce efektivní automatizace provozu Minimální vybavenost dílčími systémy Provázané individuální řízení teploty v místnostech Vazba řízení teploty v místnostech na přítomnost Závislé řízení zdrojů tepla a teploty průtokového média místností se vzájemně spolupracujícími Řízení na stálou osvětlenost s vazbou na denní funkčními oblastmi světlo Řízení osvětlení ve vazbě na přítomnost Elektricky ovládané stínění venkovními žaluziemi Řízení žaluzií a osvětlení ve vazbě na topení, klimatizaci a ventilaci Elektrické instalace v budovách v návaznosti na EN

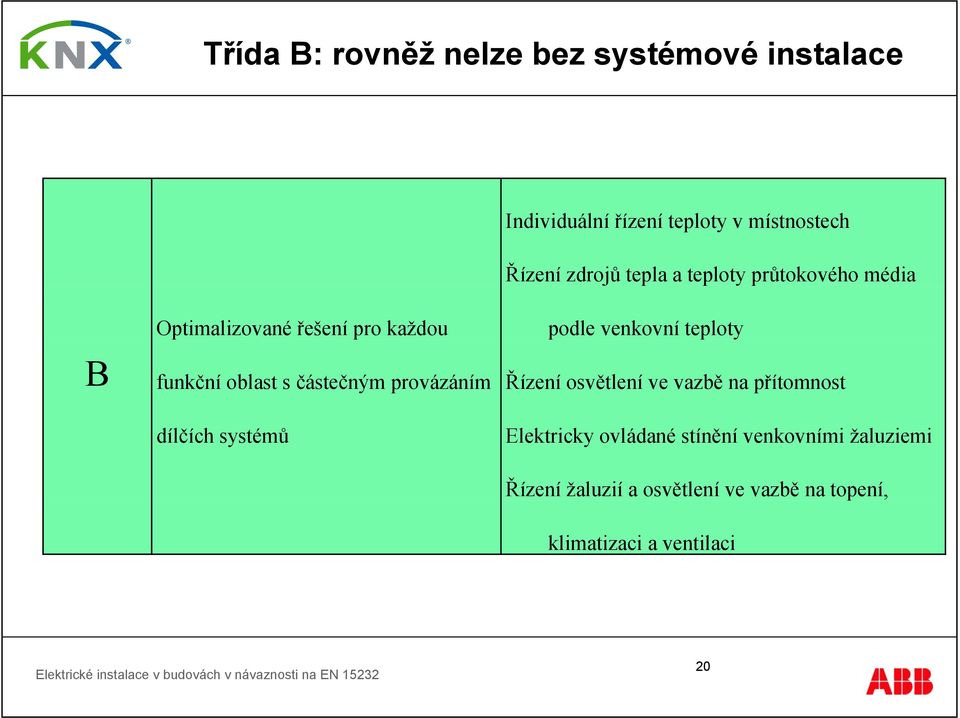

20 Třída B: rovněž nelze bez systémové instalace Individuální řízení teploty v místnostech Řízení zdrojů tepla a teploty průtokového média B Optimalizované řešení pro každou podle venkovní teploty funkční oblast s částečným provázáním Řízení osvětlení ve vazbě na přítomnost dílčích systémů Elektricky ovládané stínění venkovními žaluziemi Řízení žaluzií a osvětlení ve vazbě na topení, klimatizaci a ventilaci Elektrické instalace v budovách v návaznosti na EN

21 Třída C: i zde je vhodné využití systémové instalace Centrální řízení teploty v místnostech Řízení zdrojů tepla a teploty průtokového média podle venkovní teploty C Standardní automatizace funkcí Manuálně spínané a stmívané osvětlení v místnostech Manuálně ovládané žaluziové elektrické pohony s centrální funkcí svinutí Jednoduchá automatická ochrana proti oslnění přímým slunečním světlem Elektrické instalace v budovách v návaznosti na EN

22 Třída D: postačí klasické technologie Vytápění bez regulace Bez automatizace řízení funkcí v (max. s termostatickými hlavicemi) D místnostech Pevně nastavená teplota průtokového média Energeticky neúsporné Manuálně ovládané osvětlení Případné elektricky ovládané stínicí prostředky pouze s manuálním ovládáním Elektrické instalace v budovách v návaznosti na EN

23 Příklad ABB i-bus KNX ZASEDACÍ MÍSTNOST Požadované funkce: - spínání a stmívání 4 okruhů zářivkových svítidel - individuální ovládání provozu 4 žaluzií - centrální řízení žaluzií, scény - ruční i dálkové ovládání žaluzií i osvětlení ABB s.r.o., Elektro-Praga June 10, 2012 Slide 23

24 Zapojení v klasické instalaci ABB s.r.o., Elektro-Praga June 10, 2012 Slide 24

25 Zapojení v systémové instalaci ABB i-bus KNX ABB s.r.o., Elektro-Praga June 10, 2012 Slide 25

26 Kalkulace: Příklad ABB i-bus KNX Přístroje pro klasickou instalaci - 4 ks elektronických tlačítkových stmívačů - 4 ks elektronických žaluziových ovladačů - 8 ks IR přijímačů - 1 ks ruční vysílač Přístroje pro systémovou instalaci - 1 ks pětinásobný tlačítkový snímač triton - 1 ks čtyřnásobný žaluziový akční člen - 1 ks napájecí zdroj - 1 ks ruční IR vysílač - 1 ks čtyřnásobný stmívací akční člen - 2 ks tlačítkových ovladačů + montážní rámečky - cena přístrojů cca Kč - cena přístrojů cca Kč ABB s.r.o., Elektro-Praga June 10, 2012 Slide 26

27 Referenční projekty v České republice O2 aréna ČSOB Praha Česká pojišťovna Praha Trinity kancelářský komplex v Brně Nemocnice na Homolce Katastrální úřad Brno Letiště Praha Ruzyně Stovky rodinných domů June 10, 2012 Slide 27

28 Příklady realizovaných staveb s ABB i-bus KNX Žaluzie ve vazbě na povětrnost, spolupráce s osvětlením a vytápěním Cca 1200 žaluzií Přes 100 DG/S 1.1 Cca 450 spínaných okruhů s kontrolou procházejícího proudu Vizualizace PC Ovladače solo Budova ČSOB v Praze June 10, 2012 Slide 28

29 Příklady realizovaných staveb s ABB i-bus KNX Žaluzie ve vazbě na povětrnost 1200 fan-coilů Cca 1000 žaluzií Více než 6500 svítidel řízených převodníky KNX/DALI Vizualizace PC Nominace ocenění Objekt České pojišťovny v Praze ABB Group June 10, 2012 Slide 29 Award na KNX 2010

30 Kontakt Petr König ABB s.r.o., organizační jednotka ELSYNN Heršpická , Brno, CZ Tel.: Mobil: June 10, 2012 Slide 30

31 Informace ABB i-bus KNX ABB s.r.o., Elektro Praga Ing. Josef Kunc U vlečky Brno, josef.kunc@cz.abb.com www117.abb.com ABB s.r.o., Elektro-Praga June 10, 2012 Slide 31
