1 Petr König, Richard Müller, AMPER 2012 konference Inteligentní budovy Úspory energie a provozních nákladů s elektroinstalací ABB i-bus KNX March 23, 2012 Slide 1

2 Systémová elektroinstalace KNX v budovách Jediný celosvětově normalizovaný systém pro společné řízení funkcí v budovách: ovládání osvětlení, provoz žaluzií, markýz, rolet, ovládání domácích spotřebičů, regulace vytápění March 23, 2012 Slide 2

3 Typy přístrojů KNX March 23, 2012 Slide 3 Systémové přístroje: napájecí zdroje, datové sběrnice, komunikační rozhraní (USB, IP, RS-232), tlumivky, liniové spojky, oblastní spojky Ovládací prvky: tlačítkové ovládače, snímače povětrnosti (vítr, déšť, světlo, teplo atd.), termostaty, analogové a binární vstupy Akční členy: spínací, stmívací, pro řízení žaluzií, akční členy topení. Lze si jej představit jako stykač, který nepotřebuje ovládací obvod, protože je řízen programově po sběrnici povely od ovládacích prvků, které jsou mu přiřazeny (programově) Řídící prvky (kontroléry): ovládací prvky a akční členy mohou být logicky propojeny řídícími prvky (logickými členy, logickými moduly, dotykovými tably apod.) pro zajištění vyšších počtů komplexních funkcí

4 Napojení přístrojů na sběrnici March 23, 2012 Slide 4

5 Úspory energií a nákladů s KNX modelový příklad Administrativní prostory (14 místností): 56 světel rozdělených do 28 skupin; požadavek na spínání a stmívání světla dle přítomnosti osob, na konstantní úroveň osvětlení a v závislosti na čase 28 venkovních žaluzií; požadavek na posun žaluzií nahoru a dolů, natáčení lamel a využití sluneční energie pro vytápění a chlazení, řízení žaluzií v závislosti na přítomnosti osob, na čase, zabezpečení žaluzií při silném větru 28 oken, 14 konvektorů ovládaných termoelektrickými hlavicemi; řízení vytápění/chlazení v závislosti na venkovní teplotě, přítomnosti osob, na čase a otevření oken V zasedačce ovládat 4 světla, dále spouštět dataprojektor, stahovat plátno, elektricky otevírat dvě okna March 23, 2012 Slide 5

6 Úspory energií a nákladů s KNX modelový příklad Položka Typ. číslo ks Prvky jen pro osvětlení: Kč/ks (VO) Kč celkem DALI skupinové rozhraní DG/S Prvky jen pro stínění: Žaluziový akční člen JRA/S Řídicí žaluziová jednotka JSB/S Ovládací prvek 1n s přilož. sb. spoj. 6125/ Prvky jen pro topení: Akční člen ventilátoru/konvektoru FCA/S 1.1M Prostorový termostat pro fan-coily 6138/ Ovládací termoelektrická hlavice TSA/K Balení 20 sad magnet. jazýčk. kont. VMRS/W Sada magnet. jazýčkového kont. MRS/W Prvky pro stínění a topení: Řadová povětrnostní centrála WZ/S Kombinovaný snímač povětrn. údajů WES/A March 23, 2012 Slide 6

7 Úspory energií a nákladů s KNX modelový příklad March 23, 2012 Slide 7 Položka Typ. číslo ks Kč/ks (VO) Kč celkem Prvky pro zasedačku: Ovládací prvek TRITON 5/10n 6320/58-24G Žaluziový akční člen JRA/S Společné prvky: Sběrnice KSK USB rozhraní USB/S Aplikační časový modul ABZ/S Aplikační logický modul ABL/S Snímač přítomnosti DualLine 6131/ Celkem 81 tj. dvě linie + jedna hlavní Napájecí zdroj s integr. tlumivkou SV/S Napájecí zdroj s integr. tlumivkou SV/S Přepěťová ochrana US/E Řadová liniová spojka LK/S Dohromady (na jeden ovl. prvek Kč)

8 Úspory energií se systémovou elektroinstalací KNX Řadová povětrnostní centrála (WZ/S 1.1) Kombinovaný snímač povětrnostních údajů (WES/A 2.1) Snímač přítomnosti Busch-Watchdog Presence tech Dual Line KNX (6131/ ) + Vypínání zásuvkových okruhů ve vazbě na denní dobu March 23, 2012 Slide 8

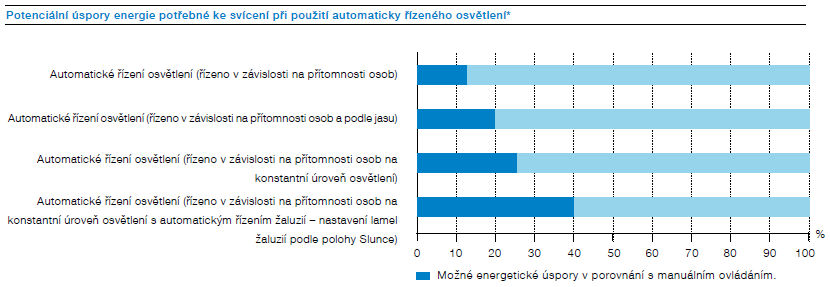

9 Výpočet návratnosti investice do technologie ABB i-bus KNX Úspory energie a provozních nákladů na osvětlení v modelovém příkladu: 12 % (snímač přítomnosti) 13 % (řízení na konstantní úroveň osvětlení) 5 % (řízení dle časového programu) 15 % (automatické řízení žaluzií) Při souhrnné úspoře 45 % lze snížit náklady na osvětlení o Kč ročně, což odpovídá úspoře kwh. March 23, 2012 Slide 9

10 Úspory energií se systémovou elektroinstalací KNX Žaluziový akční člen (JRA/S ) Soumrakový spínač 3kanálový, řadový, vč. snímače: HS/S 3.1 Řídicí žaluziová jednotka (JSB/S 1.1) March 23, 2012 Slide 10

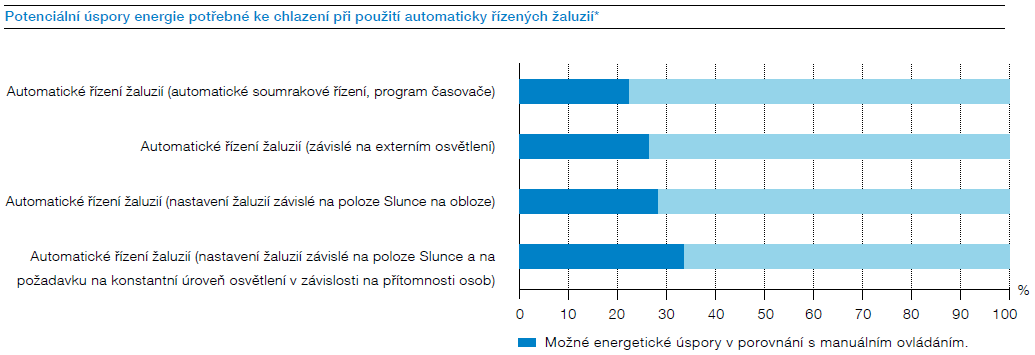

11 Výpočet návratnosti investice do technologie ABB i-bus KNX Úspory energie a provozních nákladů na chlazení v modelovém příkladu: 5 % (snímač vnější teploty) 28 % (automatické řízení žaluzií) Při souhrnné úspoře 33 % lze snížit náklady na chlazení o Kč ročně, což odpovídá úspoře kwh. Úspory energie a provozních nákladů na vytápění v modelovém příkladu: 6 % (snímač přítomnosti) 5 % (řízení dle časového programu) 5 % (automatické řízení žaluzií) Při souhrnné úspoře 16 % lze snížit náklady na vytápění o Kč ročně, což odpovídá úspoře kwh. March 23, 2012 Slide 11

12 Výpočet návratnosti investice do technologie ABB i-bus KNX U osvětlení, vytápění a chlazení dosáhnout u modelového příkladu úspory kwh za rok, tj. 171 tisíc korun ročně March 23, 2012 Slide 12

13 Referenční projekty v České republice O2 aréna ČSOB Praha Česká pojišťovna Praha Trinity kancelářský komplex v Brně Nemocnice na Homolce Katastrální úřad Brno Letiště Praha Ruzyně Stovky rodinných domů March 23, 2012 Slide 13

14 Referenční projekty v České republice v soutěži Energy efficiency March 23, 2012 Slide 14

15 Referenční projekty v zahraničí March 23, 2012 Slide 15

16 Kontakt Petr König ABB s.r.o., organizační jednotka ELSYNN Heršpická , Brno, CZ Tel.: Mobil: Richard Müller ABB s.r.o., Elektro-Praga Resslova , Jablonec nad Nisou, CZ Mobil: richard.muller@cz.abb.com petr.koenig@cz.abb.com March 23, 2012 Slide 16
