1 This is a photographic template your photograph should fit precisely within this rectangle. Eaton bezdrátový systém xcomfort Moderní elektroinstalace pro budovy a byty Ing. Jaromír Pávek, Produktový manažer xcomfort

2 Moderní elektroinstalace xcomfort RF systém Klasické domovní přístroje Přístroje pro bezpečnostní a komfortní funkce Bezdrátový RF systém (rovněž LAN komunikace) Sběrnicový systém Nikobus Sběrnice Nikobus KLASICKÁ domovní elektroinstalace Shodný design přístrojů 2

Bezdrátový RF systém (rovněž LAN komunikace) Sběrnicový systém

3 Jaké výhody přináší moderní elektroinstalace? Časové spínání osvětlení, vysvícení cesty, vytažení žaluzií Perfektní stmívání Předprogramované světelné scény zpříjemňují společné chvíle Ovládání elektrických spotřebičů Komfort Optimální regulace vytápění a chlazení včetně vzduchotechniky Řízení větrání v koupelně... Automatické zastiňování v případě slunečního světla Vše pod kontrolou! Vyhodnocení spotřeby energií Snadné ovládání Pohodlné dálkové ovládání xcomfort přebírá únavnou rutinní práci a tím šetří Váš čas 3

společné chvíle Ovládání elektrických spotřebičů Komfort Optimální regulace vytápění a chlazení včetně vzduchotechniky Řízení

4 xcomfort pro bezpečnost osob a majetku Automatické ovládání markýz pomocí snímače větru - deště Simulace přítomnosti osob když nejste doma Ochraňují Vás pohybové detektory a snímače rozbití skla Bezpečí Bezpečné vypínání spotřebičů pomocí centrálních funkcí Panikové světlo odradí případné zloděje Vypnutí elektrických spotřebičů pomocí mobilního telefonu Centrálně vše pod kontrolou Vždy víte, co se v domě děje 4

Bezpečí Bezpečné vypínání spotřebičů pomocí centrálních funkcí Panikové světlo odradí případné zloděje

5 Pohodlné ovládání odkudkoliv Centrální ovládání Při odchodu z domu bezpečně vypnete zapnuté spotřebiče Noční režim je aktivován stiskem tlačítka, klidné spaní s pocitem, že je vše vypnuté Všechny funkce se dají ovládat centrálně a automaticky Dálkové ovládání na všechno Na cestách vše pod kontrolou 5

klidné spaní s pocitem, že je vše vypnuté Všechny funkce se dají ovládat

6 Elektroinstalace, která se Vám přizpůsobí Vypínače se dají jednodušše přilepit i na sklo Nejsou potřebné žádné dodatečné bourací práce Zapněte si vyhřívání sauny ještě z práce, abyste si ji mohli okamžitě vychutnat Flexibilita dají se umístiit kamkoliv chcete Pohodlná práce i z domu Změna ovládání osvětlení místnosti bez nutnosti stavebných úprav Dálkové ovládání Změna místa pracovny na dětský pokoj? Vypínače se přemístí. 6

vychutnat Flexibilita dají se umístiit kamkoliv chcete Pohodlná práce i z domu Změna ovládání osvětlení

7 RF systémem xcomfort Přehled produktů bezdrátová komunikace 868 MHz ovládání spotřebičů řízení osvětlení, stmívání, světelné scény řízení žaluzií, rolet řízení vytápění / chlazení, vzduchotechnika vizualizace hodnot a stavů s možností ovládání dálková správa a ovládání přes webserver nebo SMS 7

žaluzií, rolet řízení vytápění / chlazení, vzduchotechnika vizualizace

8 RF systém nejnovější technologie Komunikace mezi komponenty rádiovým signálem (plnohodnotná náhrada sběrnice) V rozsáhlých budovách komunikace rovněž po datovém kabelu LAN Vysoká spolehlivost systému díky: 1. frekvence 868,3 MHz pouze pro budovy 2. známé kvalitě signálu 3. potvrzování dat při komunikaci mezi aktorem a senzorem 4. přenos dat může být zabezpečen heslem 5. zvýšení dosahu díky automatickému předávání signálu Routing až 200x menší vliv rádiových vln než u mobilu Cenová dostupnost 8

známé kvalitě signálu 3. potvrzování dat při komunikaci mezi aktorem a senzorem 4. přenos dat může být zabezpečen heslem 5.

9 Příklady montáže do koncových prvků Kryt svítidla Krabice pro upevnění svítidla Montáž lepením Pokojový termostat Pokojový termostat Výměna baterií Montáž lepením Tlačítko 9

10 Ovládací prvky systému xcomfort Bezdrátové tlačítko 2, 4 nebo 8-bodové, rovněž s LED diodami ovládání jakýchkoliv spotřebičů v systému binární nebo spojité (stmívače, analogová hodnota ) jednoduché ovládání složitějších funkcí scény (osvětlení zároveň s žaluziemi a vytápěním jedním stiskem) rozlišování délky stisku tlačítka možnost kombinace více funkcí volaných podle délky stisku Vysoká životnost baterií až 10 let Dálkové ovládače stejné možnosti jako bezdrátové tlačítko (MINI provedení 4 tlačítka, u ručního ovládače 6 předvoleb a 2 tlačítka pro výběr funkcí) Binární vstupy bateriové nebo napájené ze sítě 230V možnost zavedení libovolného kontaktního výstupu do systému xcomfort (bezpotenciálový nebo 230 V) EZS, EPS, HDO, okenní kontakty 10

délky stisku Vysoká životnost baterií až 10 let Dálkové ovládače stejné možnosti jako bezdrátové tlačítko (MINI provedení 4 tlačítka, u ručního ovládače 6 předvoleb a 2 tlačítka pro výběr

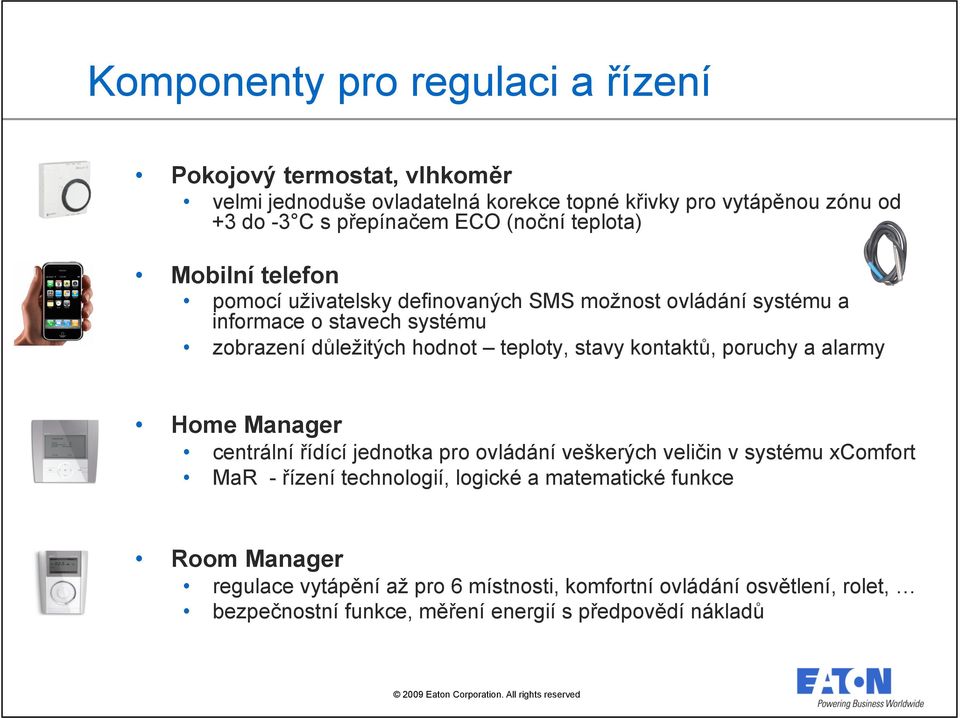

11 Komponenty pro regulaci a řízení Pokojový termostat, vlhkoměr velmi jednoduše ovladatelná korekce topné křivky pro vytápěnou zónu od +3 do -3 C s přepínačem ECO (noční teplota) Mobilní telefon pomocí uživatelsky definovaných SMS možnost ovládání systému a informace o stavech systému zobrazení důležitých hodnot teploty, stavy kontaktů, poruchy a alarmy Home Manager centrální řídící jednotka pro ovládání veškerých veličin v systému xcomfort MaR - řízení technologií, logické a matematické funkce Room Manager regulace vytápění až pro 6 místnosti, komfortní ovládání osvětlení, rolet, bezpečnostní funkce, měření energií s předpovědí nákladů 11

stavy kontaktů, poruchy a alarmy Home Manager centrální řídící jednotka pro ovládání veškerých veličin v systému xcomfort MaR - řízení technologií, logické a

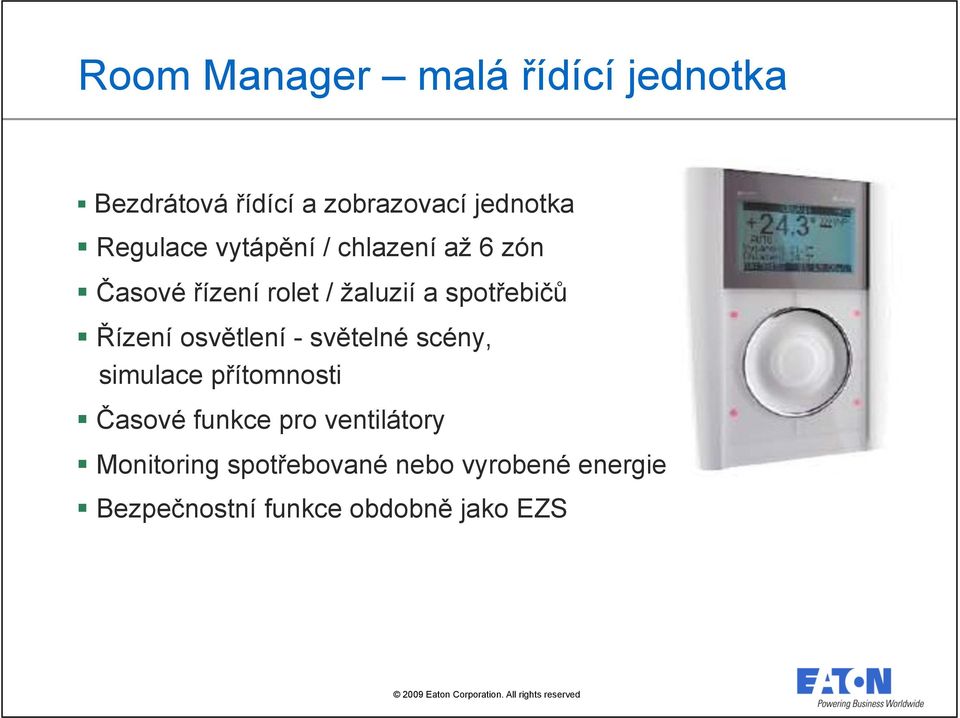

12 Room Manager malá řídící jednotka Bezdrátová řídící a zobrazovací jednotka Regulace vytápění / chlazení až 6 zón Časové řízení rolet / žaluzií a spotřebičů Řízení osvětlení - světelné scény, simulace přítomnosti Časové funkce pro ventilátory Monitoring spotřebované nebo vyrobené energie Bezpečnostní funkce obdobně jako EZS 13

Řízení osvětlení - světelné scény, simulace přítomnosti Časové funkce pro

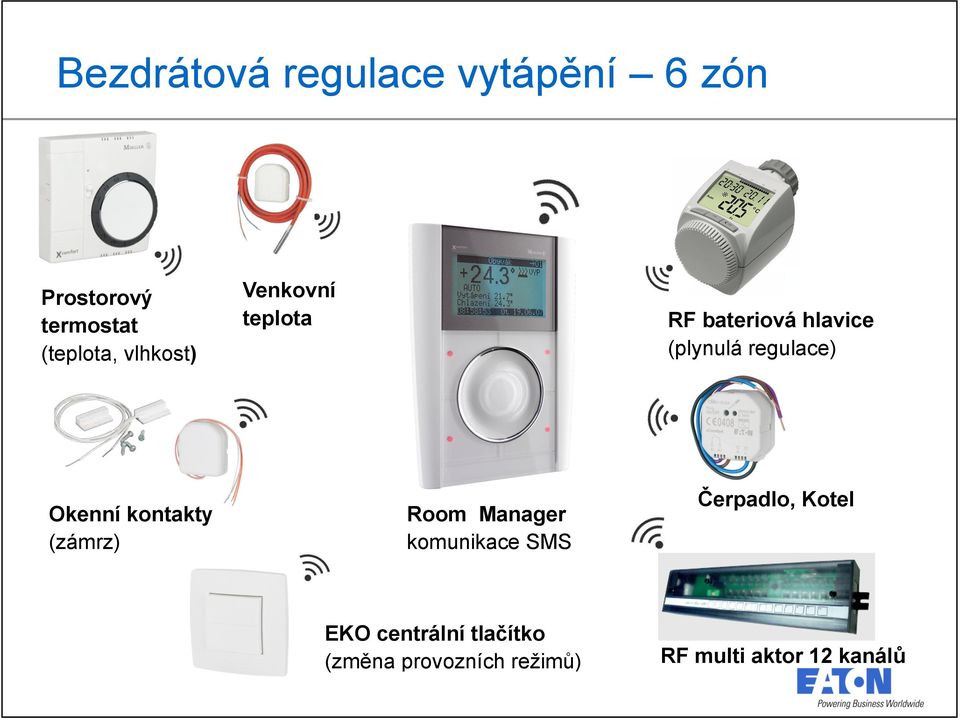

13 Bezdrátová regulace vytápění 6 zón Prostorový termostat (teplota, vlhkost) Venkovní teplota RF bateriová hlavice (plynulá regulace) Okenní kontakty (zámrz) Room Manager komunikace SMS Čerpadlo, Kotel EKO centrální tlačítko (změna provozních režimů) RF multi aktor 12 kanálů 14

Okenní kontakty (zámrz) Room Manager komunikace SMS Čerpadlo, Kotel

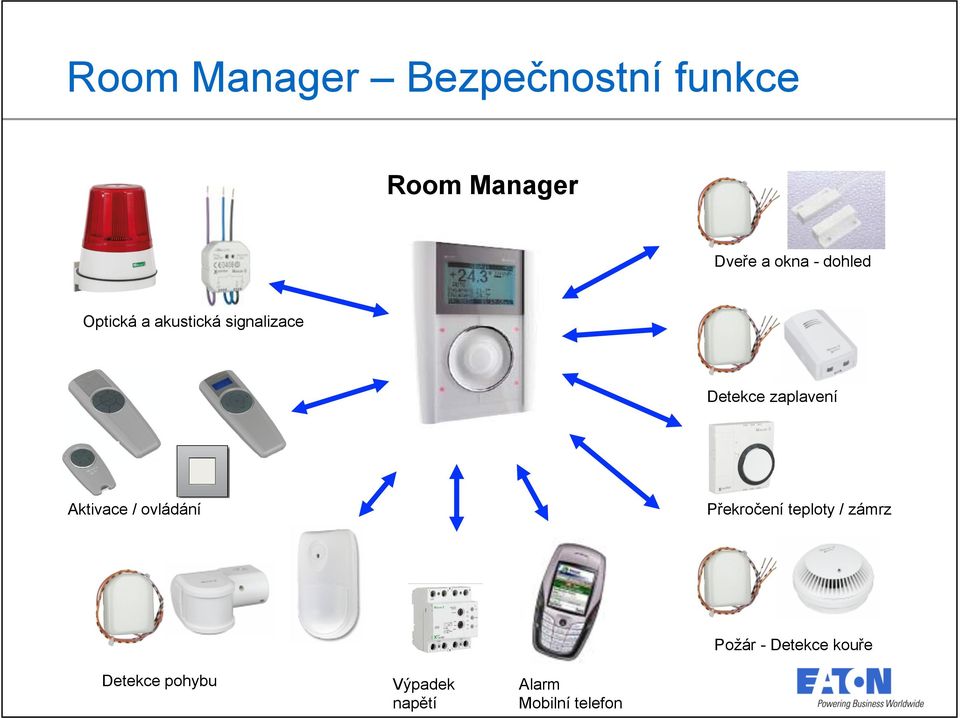

14 Room Manager Bezpečnostní funkce Room Manager Dveře a okna - dohled Optická a akustická signalizace Detekce zaplavení Aktivace / ovládání Překročení teploty / zámrz Detekce pohybu Výpadek napětí Alarm Mobilní telefon Požár - Detekce kouře 15

Aktivace / ovládání Překročení teploty / zámrz Detekce

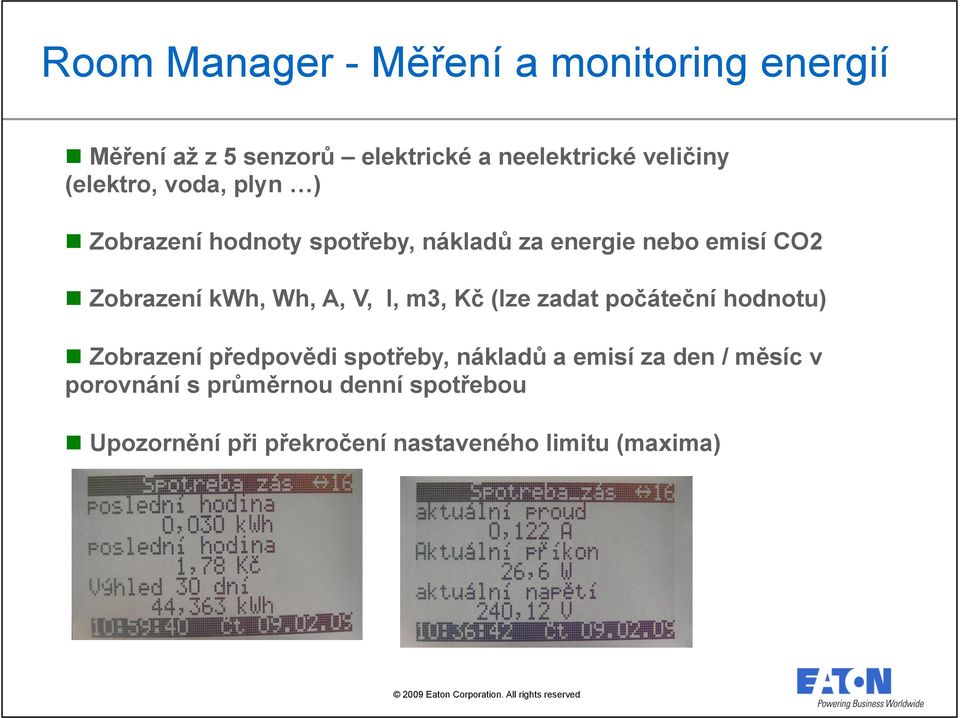

15 Room Manager - Měření a monitoring energií Měření až z 5 senzorů elektrické a neelektrické veličiny (elektro, voda, plyn ) Zobrazení hodnoty spotřeby, nákladů za energie nebo emisí CO2 Zobrazení kwh, Wh, A, V, l, m3, Kč (lze zadat počáteční hodnotu) Zobrazení předpovědi spotřeby, nákladů a emisí za den / měsíc v porovnání s průměrnou denní spotřebou Upozornění při překročení nastaveného limitu (maxima) 16

Wh, A, V, l, m3, Kč (lze zadat počáteční hodnotu) Zobrazení předpovědi spotřeby, nákladů a emisí za

16 Room Manager - Měření a monitoring energií Přímé měření elektrické energie a zobrazení na displeji Room Manageru RF senzory měření spotřeby max. 16 A ( W) RF senzory s externím senzorem max. 100 A (15 W - 23 kw) Room Manager s Energy software 18

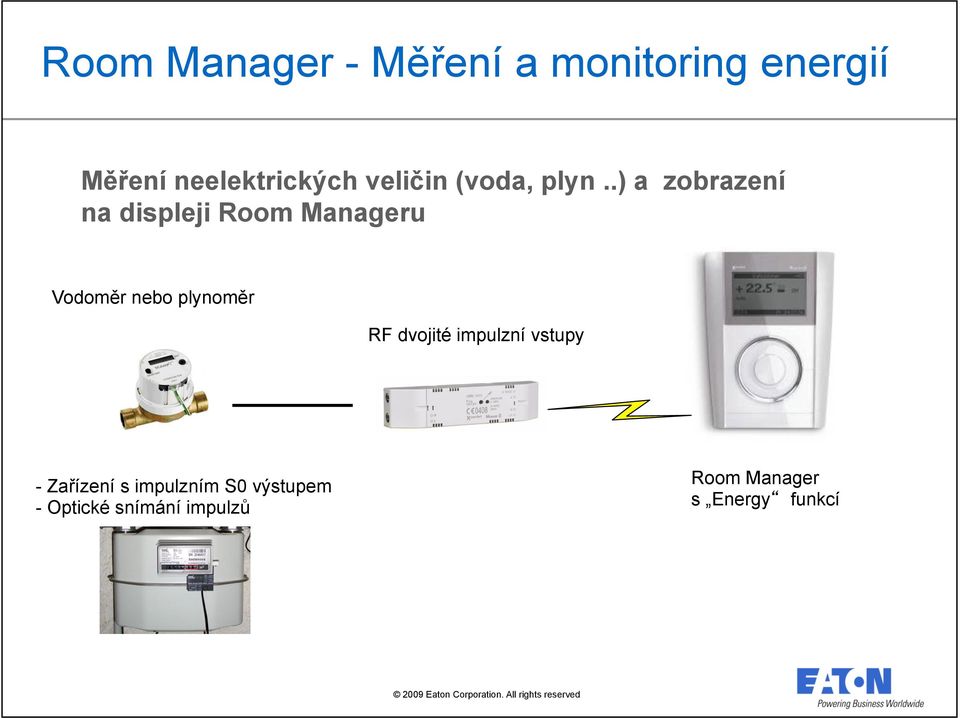

17 Room Manager - Měření a monitoring energií Měření neelektrických veličin (voda, plyn..) a zobrazení na displeji Room Manageru Vodoměr nebo plynoměr RF dvojité impulzní vstupy - Zařízení s impulzním S0 výstupem - Optické snímání impulzů Room Manager s Energy funkcí 20

.) a zobrazení na displeji Room Manageru Vodoměr nebo plynoměr RF

18 HOME MANAGER pro MaR budovy Logické funkce Řízení a vizualizace Připojení k PC Dálková komunikace (ovládání, nastavení) Vizualizace na PC nebo Touch panelu Vytápěcí systém 21

19 Home Manager regulace vytápění Příprava TUV, podlahové topení, řízení technologií 22

20 RF Ethernet interface Neomezené možnosti komunikace v síti LAN Propojení velkých objektů budov Nový segment trhu - pro komerční budovy ECI komunikace xcomfort Ethernet (ne konfigurace xcomfortu přes LAN) Využití stávající LAN infrastruktury v budově Routing RF komponent xcomfort přes LAN/WLAN obdobně jako RF komunikace, konfigurace ECI v MRF 2.0 Vizualizace 3. strany (Systémoví integrátoři) Snažší nastavení konfigurace projektu (MRF2.0) 23

stávající LAN infrastruktury v budově Routing RF komponent xcomfort přes LAN/WLAN obdobně jako RF komunikace,

21 Komunikace ECI - RF Ethernet interface xcomfort xcomfort LAN Router 24

22 Komunikace v rozsáhlých budovách - LAN LAN xcomfort Router 25

23 Nové možnosti komunikace smart-phone RF produkty xcomfort Basic Controller iphone, ipod, Android s xcomfort App Komunikace přes domácí WiFi síť nebo internet 27

24 Jaromír Pávek Produktový manažer xcomfort 30
