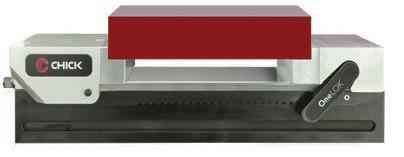

2 OneLok Jednoduše jiný. Ve skutečnosti pouze malé změny, spousta možností. Připraven pro každodenní použití. Rychle. Přesně. Efektivně. Je čas pro změnu s novým systémem OneLok. Unikátní konstrukce Rychlovýměnný systém čelistí BoltFast šetří peníze při každém seřizování nového výrobního procesu. Vysoká přesnost a opakovatelnost výměny čelistí je zajištěna pouze jedním otočením klíče! Snadná manipulace Přívětivý design, funkčnost a snadná manipulace. Systém OneLOK váží pouhou půlku obvyklé váhy ostatních srovnatelných produktů! 1

3 Čistá práce Systém OneLok se vyznačuje svojí utěsněnou konstrukcí, která zabraňuje vnikání třísek a malých dílů do upínacího mechanismu. Tím zásadně zkracuje čas pro mezioperační čištění upínacích ploch. Rychlejší nastavení Mechanismus pohyblivé čelisti Qwik Slide lehce klouže po celé délce nerezové plochy zakrývající celé lože a tím umožňuje velice rychlé, lehké a přesné nastavení upínací délky mezi čelistmi. MT-TECH CZ s.r.o., tel.: , mail: info@mttech.cz 2

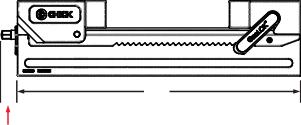

4 OneLok Technická data KATALOGOVÉ ČÍSLO Základní rozměry v mm (inch) 5OL1540-M 5OL1550-M Délka A 400 (15.75) 500 (19.69) A B C Šířka B* 164 (6.46) 30 (1.18) Výška C* 134 (5.28) Max.délka upnutého dílce v mm (inch) D Obrobitelné čelisti D 180 (7.08) 280 (11.02) E Standardní tvrdé čelisti E 158 (6.22) 258 (10.16) F Osazené tvrdé čelisti F 163 (6.42) 263 (10.35) Čelisti a příslušenství Upínací síla / kroutící moment Strana katalogu kn / 54 N m 6000 lbs / 40 ft lbs Váha svěráku 19.1 kb (42 lbs) 22.3 kg (49 lbs) *Dodávka obsahuje základní sadu obrobitelných čelisti BoltFast

5 Standardní obrobitelné čelisti 5OL (7.08) 5OL (11.02) Standardní tvrdé čelisti 5OL (6.22) 5OL (10.16 ) Materiál: pevnostní hliník Materiál: kalená ocel Katalogové číslo Sada obsahuje 2ks čelisti Délka Šířka Výška 5BFSJ (5.98) 36 (1.42) 48.5 (1.91) Katalogové číslo Sada obsahuje 2ks čelisti Délka Šířka Výška 5BFHJ (5.98) 21 (.83) 50 (1.97) OneLok BoltFast čelisti Přesné, bezpečné, rychlé upínání obrobků s čelistmi BoltFast. Čelisti jsou dodávané v mnoha tvarových a rozměrových variantách pro upnutí tvarově odlišných dílů. Přesné polohování pomocí odpruženého pinu zajišťuje stálou opakovatelnost výměny čelistí. Tímto je zaručena výměna v rámci sekundové operace. Tvrdé čelisti s osazením 5OL (6.42) 5OL (10.35) Katalogové číslo Sada obsahuje 2ks čelisti Délka Šířka Výška A Osazení 5BFST (5.98) 21 (.83) 50 (1.97) 18.5 (.73) 6 (.24) Rozměry čelistí v mm (inch) Materiál: kalená ocel A B D Adaptér pro vložení vlastních speciálních čelistí Výška Osazení C Šířka Délka Katalogové číslo Poloha otvorů Délka Šířka Výška Sada obsahuje 2ks čelisti B C D 5BFAJ-MM 152 (5.98) 21 (.53) 50 (1.97) Ø11.5 (.45) 20 (.79) (3.875) Vzdálenost čel adaptérů 5OL (6.22) 5OL (10.16) Materiál: kalená ocel MT-TECH CZ s.r.o., tel.: , mail: info@mttech.cz 4

6 OneLok Doraz OneLOK: kat.č. 5WS-OL Univerzální doraz obrobku se závitem M12 pro systém OneLOK lze otočit o 360 stupňů a to jak v horizontálním tak vertikálním směru. Velmi stabilní konstrukce umožňuje přesné a opakovatelné upnutí dílu pro všechny typy prací. Nezáleží na tom, zda je použita přímo pro systémy OneLOK, na strojích s T-drážkami nebo pro perforované rastrové desky - téměř nekonečné možnosti při otáčení. OneLOK: kat.č. 5WS OneLOK: kat.č. 5WS T-kamen není součástí dodávky 5

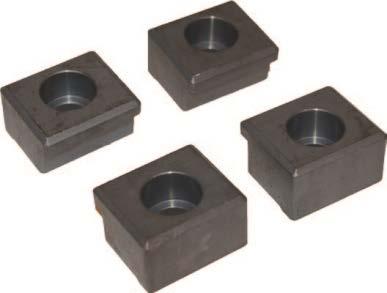

7 Montáž na perforované rastrové desky CHICK nebo nástavbové mezidesky 5OL (7.08) 5OL (11.02) Jednoduchá a přesná montáž systému OneLOK se provádí ve směru osy X nebo Y na děrovaných rastrových deskách CHICK nebo mezilehlých deskách pomocí upínacích třmenů (kat.č. 5-OL-FMK) a kombinovaných polohovacích kolíků (kat.č. LPIN-12S-RD) do přesně daných pozic. OneLok Příslušenství pro montáž 5OL (6.22) 5OL (10.16 ) LPIN-12S-RD není součástí standardní dodávky 5OL-FMK není součástí standardní dodávky Montáž na stoly s T - drážkami Systém OneLOK lze namontovat i na stoly s upínacími T-drážkami pomocí upínek (kat.č ). Šrouby M12 a T-kameny nejsou součástí standardní dodávky není součástí standardní dodávky MT-TECH CZ s.r.o., tel.: , mail: info@mttech.cz 6

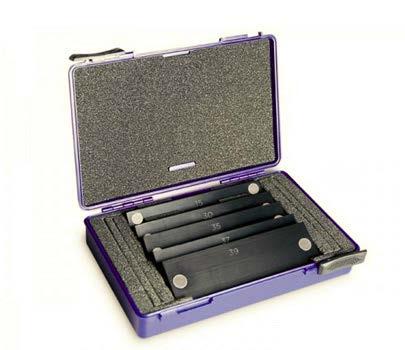

8 OneLok Paralelní magnetické podložky Paralelní magnetické podložky 5-PU-150 bezpečně podepřou dílce v systému CHICK OneLOK a umožňují obrábění v těsné blízkosti upínacích čelistí. Také zabraňují neúmyslnému posunutí podložek při obrábění a zajišťují racionální a flexibilní nastavení upínače pro maximální produktivitu. Materiál: Povrchová úprava: Tolerance: Šířka podložky: Použití: Obsah sady: kalená nástrojová ocel. černěno. ± 0,01mm. 2,5 mm, umožňující vrtání otvorů v blízkosti hran dílce. pro dílce s ostrými hranami. 5 párů podložek o délce 150mm a výšce 25, 35, 40, 45, 47mm. 5-PU

9 5OL (7.08) 5OL (11.02) OneLok Diagram upínacích sil 5OL (6.22) 5OL (10.16 ) MT-TECH CZ s.r.o., tel.: , mail: info@mttech.cz 8
