1 New Září 2014 Nové produkty pro obráběcí techniky ZSG-4 osový svěrák Vysoká přesnost a procesní bezpečnost TOTL TOOLING=KVLIT x SERVIS 2 WNT Česká republika s.r.o. Pod Hradbami 2002/ Velké eziříčí Tel Fax wnt-cz@wnt.com

2 Svěráky ZSG-4 osový svěrák, přehled systému Vysoká přesnost a procesní bezpečnost 1 Uzavřený systém ochrana vřetena před znečištěním rezistentní proti třískám vysoká funkční bezpečnost 2 Vysoká upínací síla a velký upínací rozsah upínací síly do 35 kn upínací rozsah ZSG L-160 (0-163) upínací rozsah ZSG L-300 (0-303) Vysoká přesnost přesnost opakování ± 0,01 vysoká přesnost díky zalícovaným šoupátkům Vřeteno s kuličkovými ložisky předpjaté a bez vůle 5 Kompletní obrobení na dvě upnutí grip a hladké otočné čelisti pro obrábění první a druhé strany optimální přístup při 5osém obrábění Osový svěrák ZSG-4 v mechanickém provedení s vysokou přesností a upínací silou. Uzavřený systém s optimalizovaným odváděním třísek = vysoká provozní bezpečnost. 6 Kompaktní provedení vhodný pro osu vhodný pro palety Provedení a rozměry spodní strany / rozhraní Ø Ø Typ ± 0,015 B ± 0,01/ 0,015 ØC H6 Ø H7 ZSG L ZSG L ØC Ø ØC B B 2

3 Svěráky ZSG-4 osový svěrák přednosti Vysoká přesnost Uzavřený systém Ideální pro automatizaci předpjaté kuličkové ložisko bez vůle vysoká přesnost opakování (± 0,01) vysoká přesnost díky zalícovaným šoupátkům díky uzavřenému systému je vřeteno kompletně kryté optimalizované odvádění třísek vysoká upínací síla - až 35 kn řešení pro zásobníky palet / automatizaci za příznivou cenu obrábění první a druhé strany v jednom upínacím systému ožnosti provedení svěráku ZSG-4 s otočnou čelistí grip s kombinovanou čelistí s hliníkovou čelistí s adaptérem a výkyvnou čelistí s 5osou čelistí, šířka 125 s 5osou čelistí, šířka 65 s otočnou čelistí grip s kombinovanou čelistí s hliníkovou čelistí s adaptérem a výkyvnou čelistí s 5osou čelistí, šířka 125 s 5osou čelistí, šířka

4 Svěráky Technické informace Funkční princip osového svěráku ZSG-4 Osové svěráky ZSG L-160 a L-300 jsou mechanické přímé svěráky. Pohon zajišťuje vřeteno, které je zapouzdřeno v kompletně uzavřeném systému. Upínací síla se vytváří přímo, bez posilovače, a je lineární. Obě čelisti a šoupátka se zavírají, popř. otevírají synchronně. Nastavitelné kuličové ložisko je předpjaté a nemá vůli. Upínací síla závisí na točivém momentu. Upínací rozsah závisí na používaných čelistech a pohybuje se od 0 do max. 163 mm (ZSG L-160) a od 0 do max. 303 mm (ZSG L-300). Upínací síly ZSG-4 s čelistmi o šířce 125 mm Utahovací moment (Nm) Upínací síla [kn] Typ aximální dotahovací moment aximální upínací síla ZSG L Nm 35 kn ZSG L Nm 35 kn Upnutí a ustavení V základním provedení jsou k dispozici 2 polohovací otvory 2x Ø12H7, pomocí nichž lze svěrák ZSG-4 polohovat na rastrových deskách i na stolech s T-drážkami. Svěrák ZSG L-160 lze seshora, přes základní těleso, připevnit pomocí 2 šroubů 2x 12. Svěrák ZSG L-300 lze seshora, přes základní těleso, připevnit pomocí 4 šroubů 4x 12. Obr. 1 U svěráku ZSG L-160 je základní těleso vybaveno rozhraním pro náš upínací systém s nulovým bodem NG, pro připevnění uchycovacích čepů. Navíc jsou zde díry 2x Ø12H7 pro polohovací kolíky. U svěráku ZSG L-300 je základní těleso vybaveno dvěma rozhraními NG pro připevnění 2 uchycovacích čepů. Obr. 2 ZSG L-300 lze seshora připevnit pomocí šroubů 4x 12 a 4 upínacích patek. Obr. 3 Osový svěrák ZSG-4 může výrobce na základě požadavku zákazníka opatřit i polohovacími a připevňovacími dírami. Svěrák ZSG-4 navíc nabízíme s rozhraním pro různé upínací systémy s nulovým bodem nabízené na trhu. Obr

5 Svěráky Příklady použití Podstavec pro osové svěráky ZSG-4 Příklady zvýšení přístupnosti u 5osých strojů ZSG L-160 přímo na konzole NG Výška konzoly NG: 100 mm ZSG L-160 na dvojité konzole + NG kulatý (středový) Výška dvojité konzoly + NG kulatý: 100 mm ZSG L-160 (2 ks) na dvojité konzole NG Výška dvojité konzoly NG: 100 mm ZSG L-300 přímo na dvojité konzole Výška dvojité konzoly: 70 mm ZSG L-300 na dvojité konzole NG Výška dvojité konzoly NG: 100 mm 5

6 Svěráky Zapouzdřený osový svěrák s otočnými čelistmi grip B3 B2 B1 B C E F G max. H B B 1 B 2 B 3 C E F H G Upínací síla kg mm mm mm mm mm mm mm mm mm mm mm kn Kč , , , , Zapouzdřený osový svěrák bez systémových čelistí C F G max. H C F H G Upínací síla kg mm mm mm mm mm kn Kč , , , ,

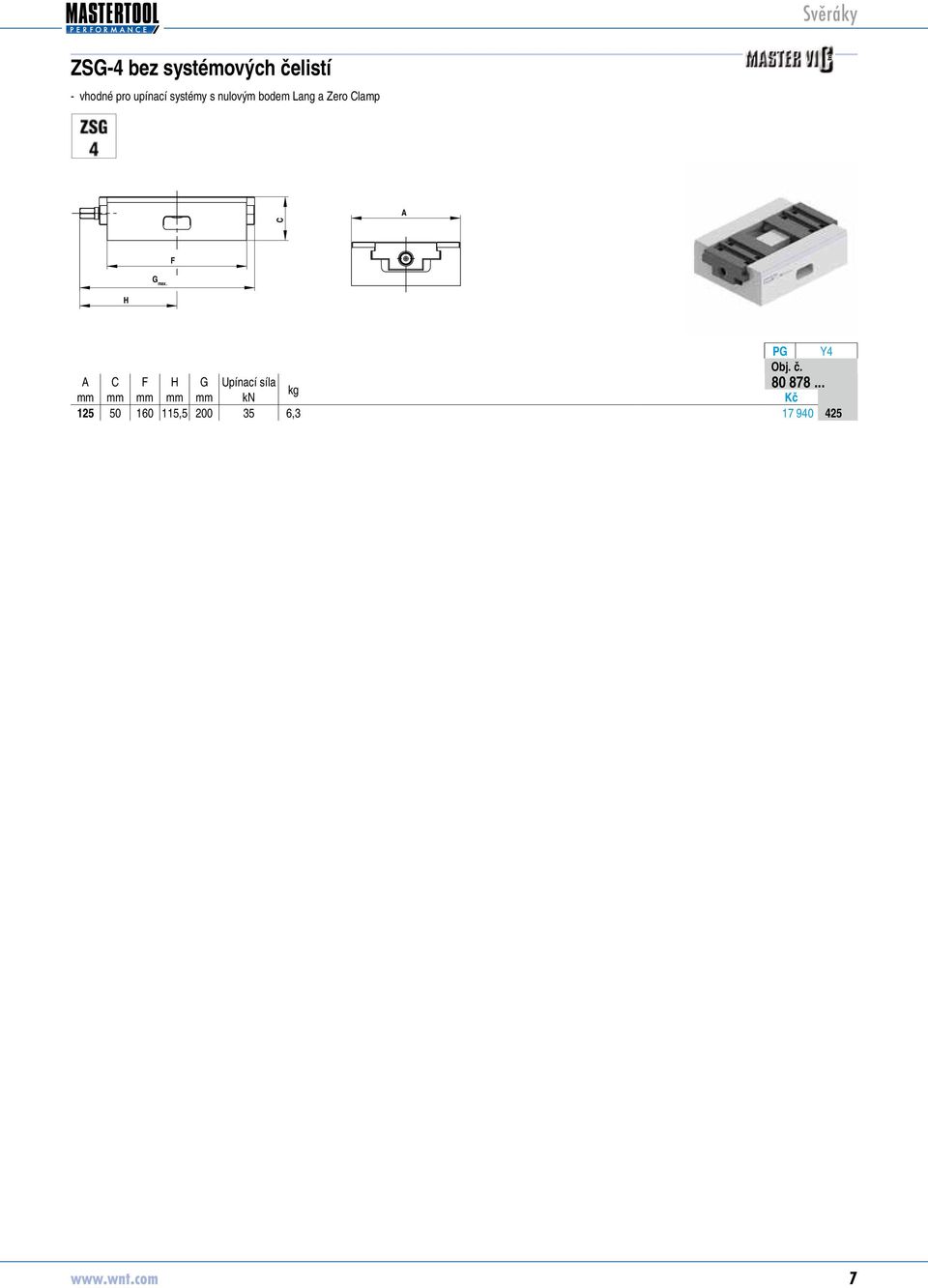

7 Svěráky ZSG-4 bez systémových čelistí vhodné pro upínací systémy s nulovým bodem Lang a Zero Clamp C F G max. H C F H G Upínací síla kg mm mm mm mm mm kn Kč , ,

8 Systémové čelisti pro ZSG-4 Svěráky Otočná čelist, grip Výkyvná deska Rozsah dodávky: včetně šroubů mm mm mm Kč Rozsah dodávky: včetně šroubů mm mm mm Kč Kombinovaná čelist daptérová čelist Rozsah dodávky: včetně šroubů mm mm mm Kč , Rozsah dodávky: včetně šroubů mm mm mm Kč Hliníková čelist pro výrobu tvarových čelistí 5osá čelist Rozsah dodávky: včetně šroubů mm mm mm Kč Rozsah dodávky: mm mm mm Kč , , mm s čelistí grip 3 mm a včetně šroubů 125 mm včetně šroubů 8

9 Příslušenství pro ZSG-4 Svěráky Čelist, hladká VS, s povlakem WC Stupňovitá čelist, povlakovaná 8 mm mm mm mm mm Kč mm mm mm mm mm Kč ,5 9, Stupňovitá čelist, 17 mm Stupňovitá čelist, 18 mm s 3 mm stupněm grip mm mm mm mm mm Kč ,5 9, mm mm mm mm Kč , Čelist, grip, VS mm mm mm mm Kč Přehled dalších výměnných čelistí uvádíme v samostatném katalogu pro upínání obrobků. 9

10 Příslušenství pro ZSG-4 Svěráky Ořech SW čtyřhran mm Kč 12 1/2" omentový klíč bez ořechu Nm čtyřhran Kč /2" Upínací páka s kloubem bez ořechu čtyřhran Kč 1/2" alší příslušenství uvádíme v samostatném katalogu pro upínání obrobků. 10

11 Upínací systém s nulovým bodem NG pro ZSG-4 Svěráky vojitá konzola s NG, kulatá univerzální použití na veškerých strojních stolech materiál: tvrdě eloxovaný hliník vhodná pro ZSG-4 a jiné systémy ØF C B E G B C E F G kg mm mm mm mm mm mm mm Kč , vojitá konzola, jednotlivá univerzální použití na veškerých strojních strojích materiál: tvrdě eloxovaný hliník vhodná pro ZSG-4 a jiné systémy E ØF G C B E H H B C E F F7 H G kg mm mm mm mm mm mm mm Kč , alší systémy NG uvádíme v samostatném katalogu pro upínání obrobků. 11

12 09/ TOTL TOOLING=KVLIT x SERVIS 2
