WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY PLATNOST OD AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK 3 AKUMULAČNÍ ZÁSOBNÍK 9 VRSTVENÝ ZÁSOBNÍK VODY 15 BSP

Transkript

1 ZÁSOBNÍKY A OHŘÍVAČE VODY PLATNOST OD AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK 3 BSP BSP-SL BSP-W BSP-W-SL Akumulační vrstvený zásobník pro přípravu teplé vody a podporu vytápění s odnímatelnou tepelnou izolací a jedním solárním registrem Akumulační vrstvený zásobník pro přípravu teplé vody a podporu vytápění s odnímatelnou tepelnou izolací a dvěma solárními registry Akumulační vrstvený zásobník pro přípravu teplé vody a podporu vytápění s tepelným čerpadlem Wolf, odnímatelnou tepelnou izolací a jedním solárním registrem Akumulační vrstvený zásobník pro přípravu teplé vody a podporu vytápění s tepelným čerpadlem Wolf, odnímatelnou tepelnou izolací a dvěma solárními registry PŘÍSLUŠENSTVÍ 7 AKUMULAČNÍ ZÁSOBNÍK SPU-1 Akumulační zásobník pro podporu vytápění 9 SPU SPU-2-W PŘÍSLUŠENSTVÍ FWS-2-60/80 SPU Akumulační zásobník pro podporu vytápění s odnímatelnou tepelnou izolací Akumulační zásobník pro podporu vytápění s odnímatelnou tepelnou izolací a jedním solárním registrem Akumulační zásobník pro podporu vytápění s odnímatelnou tepelnou izolací PŘÍSLUŠENSTVÍ FWS-2-140/-350/ VRSTVENÝ ZÁSOBNÍK VODY 15 SEL Vrstvený zásobník ohřáté pitné vody pro plnění pitnou vodou z plnicí (nabíjecí) stanice LS-2, ocelový, smaltovaný PŘÍSLUŠENSTVÍ LS-2-140/-210/ WOLF

2 SOLÁRNÍ OHŘÍVAČ VODY 17 SEM-1 SEM-2 Solární ohřívač vody z oceli, se dvěma registry z hladké oceli, smaltovaný Solární ohřívač vody z oceli, se dvěma registry z hladké oceli, smaltovaný PŘÍSLUŠENSTVÍ 19 SEM-1W Solární ohřívač vody pro tepelná čerpadla, z oceli, se dvěma registry z hladké oceli, smaltovaný OHŘÍVAČ VODY 21 SE-2 Stacionární ohřívač vody s 1 registrem, z oceli, smaltovaný PŘÍSLUŠENSTVÍ 23 SEW-2 SEW-1 Ohřívač vody pro splitové tepelné čerpadlo, z oceli, smaltovaný Ohřívač vody pro tepelné čerpadlo, z oceli, smaltovaný TEHNIKÁ DATA WOLF

3 BSP AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK PRO PŘÍPRAVU TEPLÉ VODY A PODPORU VYTÁPĚNÍ S ODNÍMATELNOU TEPELNOU IZOLAÍ A JEDNÍM SOLÁRNÍM REGISTREM TYP BSP Objem zásobníku l Plocha výměníku solární vložky dole m² 2,5 3,0 Objem výměníku solární vložky dole l 16,5 19,8 Výkon ohřevu vody při 65 teploty zásobníku /teplé vody 45 l/min Rozměry Průměr s tepelnou izolací mm Průměr bez tepelné izolace mm elková výška s tepelnou izolací mm elková výška bez tepelné izolace mm Klopná výška bez tepelné izolace mm Hmotnost modulu pro přípravu vody kg BSP Obj. č Kč , , Hygienický ohřev vody výkonným modulem pro průtokový ohřev pitné vody, vysoce efektivní čerpadlo (EEI>0,20) Prostorově nenáročný vrstvený zásobník z oceli s osvědčením jakosti Hydraulické komponenty jako modul přípravy teplé vody, 2 směšovací okruhy a solární čerpadlovou skupinu lze namontovat na zásobník nebo na stěnu Stratifikační plechy stabilizují teplotní vrstvy v zásobníku a významně zlepšují solární zisky Maximální solární zisk, zásobník se může ohřát až na 95, bez nebezpečí vzniku vodního kamene a opaření Nízké tepelné ztráty zásluhou systému jednoho zásobníku Připojením na hrdla v plášti zásobníku je možné rozšířit vybavení zásobníku o sadu pro cirkulaci teplé vody; modul časového řízení, termostat nebo kohout pro ruční ovládání Zásobník je možné doplnit dvěma směšovacími sadami pro vysoko- a nízkoteplotní okruhy enově výhodné řešení pro podporu vytápění Odnímatelná tepelná izolace pro snadnou přepravu v instalačním prostoru Záruka 5 let na stacionární zásobník Záruka 2 roky na elektrické a pohyblivé díly.3 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

4 BSP-SL AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK PRO PŘÍPRAVU TEPLÉ VODY A PODPORU VYTÁPĚNÍ S ODNÍMATELNOU TEPELNOU IZOLAÍ A DVĚMA SOLÁRNÍMI REGISTRY TYP BSP-SL 1000 Objem zásobníku l 900 Plocha výměníku solární vložky dole m² 3,0 / 1,9 Objem výměníku solární vložky dole l 19,8 / 11,0 Výkon ohřevu vody při 65 teploty zásobníku /teplé vody 45 l/min. 25 Rozměry Průměr s tepelnou izolací mm 1000 Průměr bez tepelné izolace mm 790 elková výška s tepelnou izolací mm 2110 elková výška bez tepelné izolace mm 2040 Klopná výška bez tepelné izolace mm 2068 Hmotnost modulu pro přípravu vody kg 17 BSP-SL Obj. č Kč , Hygienický ohřev vody výkonným modulem pro průtokový ohřev pitné vody, vysoce efektivní čerpadlo (EEI>0,20) Prostorově nenáročný vrstvený zásobník z oceli s osvědčením jakosti Hydraulické komponenty jako modul přípravy teplé vody, 2 směšovací okruhy a solární čerpadlovou skupinu lze namontovat na zásobník nebo na stěnu Stratifikační plechy stabilizují teplotní vrstvy v zásobníku a významně zlepšují solární zisky Maximální solární zisk, zásobník se může ohřát až na 95, bez nebezpečí vzniku vodního kamene a opaření Nízké tepelné ztráty zásluhou systému jednoho zásobníku Připojením na hrdla v plášti zásobníku je možné rozšířit vybavení zásobníku o sadu pro cirkulaci teplé vody; modul časového řízení, termostat nebo kohout pro ruční ovládání Zásobník je možné doplnit dvěma směšovacími sadami pro vysoko- a nízkoteplotní okruhy enově výhodné řešení pro podporu vytápění Odnímatelná tepelná izolace pro snadnou přepravu v instalačním prostoru Záruka 5 let na stacionární zásobník Záruka 2 roky na elektrické a pohyblivé díly.4 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

5 BSP-W AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK PRO PŘÍPRAVU TEPLÉ VODY A PODPORU VYTÁPĚNÍ S TEPELNÝM ČERPADLEM WOLF, S ODNÍMATELNOU TEPELNOU IZOLAÍ A JEDNÍM SOLÁRNÍM REGISTREM TYP BSP-W 1000 Objem zásobníku l 915 Plocha výměníku solární vložky dole m² 3,0 Objem výměníku solární vložky dole l 19,8 Výkon ohřevu vody při 65 teploty zásobníku /teplé vody 45 l/min. 25 Rozměry Průměr s tepelnou izolací mm 1000 Průměr bez tepelné izolace mm 790 elková výška s tepelnou izolací mm 2110 elková výška bez tepelné izolace mm 2040 Klopná výška bez tepelné izolace mm 2068 Hmotnost modulu pro přípravu vody kg 20 BSP-W Obj. č Kč , Hygienický ohřev vody výkonným modulem pro průtokový ohřev pitné vody, vysoce efektivní čerpadlo (EEI>0,20) Prostorově nenáročný vrstvený zásobník z oceli s osvědčením jakosti Hydraulické komponenty jako modul přípravy teplé vody, 2 směšovací okruhy a solární čerpadlovou skupinu lze namontovat na zásobník nebo na stěnu Stratifikační plechy stabilizují teplotní vrstvy v zásobníku a významně zlepšují solární zisky Maximální solární zisk, zásobník se může ohřát až na 95, bez nebezpečí vzniku vodního kamene a opaření Nízké tepelné ztráty zásluhou systému jednoho zásobníku Připojením na hrdla v plášti zásobníku je možné rozšířit vybavení zásobníku o sadu pro cirkulaci teplé vody; modul časového řízení, termostat nebo kohout pro ruční ovládání Zásobník je možné doplnit dvěma směšovacími sadami pro vysoko- a nízkoteplotní okruhy enově výhodné řešení pro podporu vytápění Odnímatelná tepelná izolace pro snadnou přepravu v instalačním prostoru Záruka 5 let na stacionární zásobník Záruka 2 roky na elektrické a pohyblivé díly.5 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

6 BSP-W-SL AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK PRO PŘÍPRAVU TEPLÉ VODY A PODPORU VYTÁPĚNÍ S TEPELNÝM ČERPADLEM WOLF, S ODNÍMATELNOU TEPELNOU IZOLAÍ A DVĚMA SOLÁRNÍMI REGISTRY TYP BSP-W-SL 1000 Objem zásobníku l 900 Plocha výměníku solární vložky dole m² 3,0 / 1,9 Objem výměníku solární vložky dole l 19,8 / 11,0 Výkon ohřevu vody při 65 teploty zásobníku /teplé vody 45 l/min. 25 Rozměry Průměr s tepelnou izolací mm 1000 Průměr bez tepelné izolace mm 790 elková výška s tepelnou izolací mm 2110 elková výška bez tepelné izolace mm 2040 Klopná výška bez tepelné izolace mm 2068 Hmotnost modulu pro přípravu vody kg 20 BSP-W-SL Obj. č Kč , Hygienický ohřev vody výkonným modulem pro průtokový ohřev pitné vody, vysoce efektivní čerpadlo (EEI>0,20) prostorově nenáročný vrstvený zásobník z oceli s osvědčením jakosti Hydraulické komponenty jako modul přípravy teplé vody, 2 směšovací okruhy a solární čerpadlovou skupinu lze namontovat na zásobník nebo na stěnu Stratifikační plechy stabilizují teplotní vrstvy v zásobníku a významně zlepšují solární zisky Maximální solární zisk, zásobník se může ohřát až na 95, bez nebezpečí vzniku vodního kamene a opaření Nízké tepelné ztráty zásluhou systému jednoho zásobníku Připojením na hrdla v plášti zásobníku je možné rozšířit vybavení zásobníku o sadu pro cirkulaci teplé vody; modul časového řízení, termostat nebo kohout pro ruční ovládání Zásobník je možné doplnit dvěma směšovacími sadami pro vysoko- a nízkoteplotní okruhy enově výhodné řešení pro podporu vytápění Odnímatelná tepelná izolace pro snadnou přepravu v instalačním prostoru Záruka 5 let na stacionární zásobník Záruka 2 roky na elektrické a pohyblivé díly.6 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

7 PŘÍSLUŠENSTVÍ Obj. č. Kč SMĚŠOVAÍ ČERPADLOVÁ SKUPINA BSK-MK 1 PRO NÍZKOTEPLOTNÍ OTOPNÝ OKRUH pro přímou montáž na zásobník BSP /BSP-SL , obsahuje: vysoce výkonné oběhové čerpadlo DN15-60 (EEI<0,23), samoregulační, s namontovaným servopohonem (230V/210s), 3-cestný směšovač DN20 kvs=4,0, dvojice kulových kohoutů na výstupním a vratném potrubí s vestavěnými přímými teploměry, vypouštěcím kohoutem, zpětnou klapkou k zamezení samotížné cirkulace, přepouštěcího ventilu a škrtícího ventilu k nastavení konstantního průtoku, připojovacích hrdel s převlečnými maticemi s plochým těsněním a izolační dělené skořepiny z EPP. Δp=150 mbar při V=780 l/h při Δt 10K do 9kW při Δt 20K do 18kW SMĚŠOVAÍ ČERPADLOVÁ SKUPINA BSK-MK 2 PRO VYSOKOTEPLOTNÍ OTOPNÝ OKRUH pro přímou montáž na zásobník BSP /BSP-SL , obsahuje: vysoce výkonné oběhové čerpadlo DN15-60 (EEI<0,23), samoregulační, s namontovaným servopohonem (230V/210s), 3-cestný směšovač DN20 kvs=4,0, dvojice kulových kohoutů na výstupním a vratném potrubí s vestavěnými přímými teploměry, vypouštěcím kohoutem, zpětnou klapkou k zamezení samotížné cirkulace, přepouštěcího ventilu a škrtícího ventilu k nastavení konstantního průtoku, připojovacích hrdel s převlečnými maticemi s plochým těsněním a izolační dělené skořepiny z EPP. Δp=150 mbar při V=780 l/h při Δt 10K do 9kW při Δt 20K do 18kW SMĚŠOVAÍ ČERPADLOVÁ SKUPINA BSK-MK 1 A 2 PRO NÍZKOTEPLOTNÍ A VYSOKOTEPLOTNÍ OTOPNÝ OKRUH pro přímou montáž na zásobník BSP /BSP-SL , obsahuje: vysoce výkonné oběhové čerpadlo DN15-60 (EEI<0,23), samoregulační, s namontovaným servopohonem (230V/210s), 3-cestný směšovač DN20 kvs=4,0, dvojice kulových kohoutů na výstupním a vratném potrubí s vestavěnými přímými teploměry, vypouštěcím kohoutem, zpětnou klapkou k zamezení samotížné cirkulace, přepouštěcího ventilu a škrtícího ventilu k nastavení konstantního průtoku, připojovacích hrdel s převlečnými maticemi s plochým těsněním a izolační dělené skořepiny z EPP. Δp=150 mbar při V=780 l/h při Δt 10K do 9kW při Δt 20K do 18kW IRKULAČNÍ MODUL ZP-3 k přímé instalaci do modulu přípravy teplé vody FWS-2-60 a FWS-2-80 obsahuje: vysoce výkonné cirkulační čerpadlo s termostatem a časovým spínačem pro vypínání čerpadla, kulový kohout a excenter (aktivace z místa odběru nebo pomocí časového spínače) , KRYT PŘÍPOJEK PRO VYTÁPĚNÍ ,.7 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

8 PŘÍSLUŠENSTVÍ Obj. č. Kč PŘIPOJOVAÍ SADA PRO SOLÁRNÍ ČERPADLOVOU SKUPINU 10 pro přímou montáž na akumulační vrstvený zásobník BSP /BSP-W obsahuje: izolované spojovací kabely a fixační materiál BSP , BSP-1000 / BSP-W , PŘEPOUŠTĚÍ VENTIL rohové provedení 1 ke kaskádě 2 vrstvených zásobníků BSP , Oblast nastavení: mbar (hodnoty je možné přímo odečítat) Přípojka: 2 x 1 (DN25) IG ZÁSLEPKY 1½ , PŘEPÍNAÍ TŘÍESTNÝ VENTIL DN25 1, 230V ,.8 WOLF AKUMULAČNÍ VRSTVENÉ ZÁSOBNÍKY

9 SPU-1 AKUMULAČNÍ ZÁSOBNÍK PRO PODPORU VYTÁPĚNÍ TYP SPU Třída energetické účinnosti ohřevu vody Objem zásobníku l 200 Hmotnost kg 48 SPU-1 Obj. č Kč , Akumulační zásobník z oceli 5 hrdel ½ Zásobník otopné vody pro všechny typy tepelných čerpadel Záruka 5 let na akumulační zásobník vody Pro zapojení jako oddělovací zásobník nebo sériový Záruka 2 roky na elektrické a pohyblivé díly.9 WOLF AKUMULAČNÍ ZÁSOBNÍKY

10 SPU-2 AKUMULAČNÍ ZÁSOBNÍK PRO PODPORU VYTÁPĚNÍ S ODNÍMATELNOU TEPELNOU IZOLAÍ TYP SPU Třída energetické účinnosti ohřevu vody* Objem zásobníku l Hmotnost kg SPU-2 Obj. č Kč , , , 67 0, * Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l. Akumulační zásobník vody z oceli, s certifikátem kvality Minimální tepelné ztráty zajišťuje veľmi účinná 100 mm tepelná izolace z měkké pěny Odnímatelná tepelná izolace usnadňuje přepravu na místo instalace 8 přípojek 1½ a 4 přípojky ½ ve stěně nádoby Záruka 5 let na akumulační zásobník vody Záruka 2 roky na elektrické a pohyblivé díly.10 WOLF AKUMULAČNÍ ZÁSOBNÍKY

11 SPU-2-W AKUMULAČNÍ ZÁSOBNÍK PRO PODPORU VYTÁPĚNÍ S ODNÍMATELNOU TEPELNOU IZOLAÍ A JEDNÍM SOLÁRNÍM REGISTREM TYP SPU-2-W Třída energetické účinnosti ohřevu vody* Objem zásobníku l HmotnosT kg SPU-2-W Obj. č Kč , , , , * Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l. Akumulační zásobník vody z oceli, s certifikátem kvality Minimální tepelné ztráty zajišťuje veľmi účinná 100 mm tepelná izolace z měkké pěny Odnímatelná tepelná izolace usnadňuje přepravu na místo instalace 8 přípojek 1½ a 4 přípojky ½ ve stěně nádoby Záruka 5 let na akumulační zásobník vody Záruka 2 roky na elektrické a pohyblivé díly.11 WOLF AKUMULAČNÍ ZÁSOBNÍKY

12 PŘÍSLUŠENSTVÍ FWS-2-60/80 pro produkt obj. č. Kč PRŮTOKOVÁ STANIE FWS-2-60 S ÚSPORNÝM ČERPADLEM (EEI <0,20) PRO HYGIENIKOU PŘÍPRAVU TEPLÉ VODY V KOMBINAI S AKUMULAČNÍM ZÁSOBNÍKEM VODY FWS-2-60 Trvalý výkon při ohřevu 15 l/min 1) resp. 25 l/min 2) Rozměry: 400 x 800 x 332 mm (Š x V x H) SPU-2(W) , montáž na stěnu možno sestavit jako dvojitou kaskádu v kombinaci se soupravou přepouštěcího ventilu jako příslušenství úsporné cirkulační čerpadlo ohřáté vody jako příslušenství k zabudování snadné termostatické nastavení teploty komplet sestavená v designové tepelné izolaci Trvalý výkon při ohřevu vody: 1 ) 70/25 přívod/vratná akum. zásob. 10/60 ohřátá voda 2 ) 65/18 přívod/vratná akum. zásob. 10/45 ohřátá voda při přimíchání studené vody 10 v místě odběru PRŮTOKOVÁ STANIE FWS-2-80 S ÚSPORNÝM ČERPADLEM (EEI <0,20) PRO HYGIENIKOU PŘÍPRAVU TEPLÉ VODY V KOMBINAI S AKUMULAČNÍM ZÁSOBNÍKEM VODY FWS-2-80 Trvalý výkon při ohřevu 27 l/min 1), 40 l/min 2) resp. 25 l/min 3) Rozměry: 400 x 600 x 3mm (Š x V x H) SPU-2, SPU-2-W , elektronicky regulovaná vysoký komfort při dodávce teplé vody prevence před tvorbou vodního kamene přimícháváním na vstupu do výměníku tepla plynulá regulace výkonu čerpadlem s regulovanými otáčkami montáž na zásobník vody nebo na stěnu úsporné cirkulační čerpadlo ohřáté vody jako příslušenství k zabudování včetně kohoutů na propláchnutí výměníku tepla na straně pitné vody včetně funkce na termickou dezinfekciu Trvalý výkon při ohřevu vody: 1 ) 70 přívod akum. zásob. - 10/60 studená/ohřátá voda 2 ) 65 přívod akum. zásob. - 10/45 studená/ohřátá voda 3 ) 50 přívod akum. zásob. - 10/45 studená/ohřátá voda IRKULAČNÍ MODUL ZP-3 k přímé instalaci do modulu přípravy teplé vody FWS-2-60 a FWS , obsahuje: vysoce výkonné cirkulační čerpadlo s termostatem a časovým spínačem pro vypínání čerpadla, kulový kohout a excenter (aktivace z místa odběru nebo pomocí časového spínače) DIFERENČNÍ PŘEPOUŠTĚÍ VENTIL 1" v rohovém provedení včetně závitové spojky a těsnění, rozsah nastavení mbar s přímým odečítaním, připojení 2 x 1" (DN25) s vnitřním závitem FWS ,.12 WOLF AKUMULAČNÍ ZÁSOBNÍKY

13 SPU-2 AKUMULAČNÍ ZÁSOBNÍK PRO PODPORU VYTÁPĚNÍ S ODNÍMATELNOU TEPELNOU IZOLAÍ TYP SPU-2* Objem zásobníku l Hmotnost kg SPU-2 Obj. č Kč na vyžádání na vyžádání na vyžádání na vyžádání * dodací doba na vyžádání Akumulační zásobník vody z oceli, s certifikátem kvality Minimální tepelné ztráty zajišťuje velmi účinná 100 mm tepelná izolace z měkké pěny Odnímatelná tepelná izolace usnadňuje přepravu na místo instalace 8 přípojek 1½ a 4 přípojky ½ ve stěně nádoby Záruka 5 let na akumulační zásobník vody Záruka 2 roky na elektrické a pohyblivé díly.13 WOLF AKUMULAČNÍ ZÁSOBNÍKY

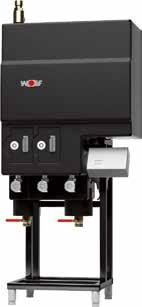

14 PŘÍSLUŠENSTVÍ FWS-2-140/-350/-455 pro produkt obj. č. Kč PRŮTOKOVÁ STANIE FWS PRO HYGIENIKÝ OHŘEV PITNÉ VODY TEPLEM Z AKUMULAČNÍHO ZÁSOBNÍKU VODY - regulace Modul stanice SLM-20 s jazykem menu: němčina - velkoryse dimenzovaný deskový výměník tepla - plynulé nastavení výkonu čerpadly s regulovanými otáčkami - integrovaná cirkulace teplé vody - hydraulicky a elektricky kompletně připravená - k postavení na podlahu, s kompletní tepelnou izolací - možnost připojení na řídící systém budovy - včetně všech potřebných armatur Rozměry: 900 x 1990 x 490mm (Š x V x H) Trvalý výkon při ohřevu vody: 140kW = 40 l/min 1 > FWS kW = 100 l/min 1 > FWS kW = 130 l/min 1 > FWS Trvalý výkon při ohřevu vody: 1) 70/25 přívod/vratná akum. zásob. 10/60 studená/ohřátá voda při přimíchání studené vody 10 v místě odběru FWS SPU / SPU-2-W na vyžádání FWS SPU / SPU-2-W na vyžádání FWS SPU / SPU-2-W na vyžádání SOUPRAVA NA VRSTVENÍ VRATNÉ VODY obsahuje: 3 cestný přepínací ventil 2 kabelové snímače PT1000 do výstupu vratné a akumulačního zásobníku 2 kabelové svorky na snímače teploty ponorné pouzdro 200 mm pro snímač zásobníku DN20 FWS na vyžádání DN25 FWS na vyžádání DN32 FWS na vyžádání.14 WOLF AKUMULAČNÍ ZÁSOBNÍKY

15 SEL VRSTVENÝ ZÁSOBNÍK OHŘÁTÉ PITNÉ VODY PRO PLNĚNÍ PITNOU VODOU Z PLNIÍ (NABÍJEÍ) STANIE LS-2, OELOVÝ, SMALTOVANÝ TYP SEL* Třída energetické účinnosti ohřevu vody** Objem zásobníku l Hmotnost kg SEL* Obj. č Kč , , , * dodací doba na vyžádání ** Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l..15 WOLF VRSTVENÉ ZÁSOBNÍKY OHŘÁTÉ VODY

16 PŘÍSLUŠENSTVÍ LS-2-140/-210/-315 pro produkt obj. č. Kč PLNIÍ STANIE LS-2 PRO EXTERNÍ OHŘEV PITNÉ VODY PO PŘIPOJENÍ NA VRSTVENÝ ZÁSOBNÍK VODY SEL - regulace Modul stanice SLM-20 s jazykem menu: němčina - velkoryse dimenzovaný deskový výměník tepla - plynulé nastavení výkonu čerpadly s regulovanými otáčkami - regulační armatura Tacosetter pro nastavení průtoku - integrovaná cirkulace teplé vody - hydraulicky a elektricky kompletně připravená - k postavení na podlahu, s kompletní tepelnou izolací - možnost připojení na řídící systém budovy - včetně všech potřebných armatur Rozměry: 944 x 1990 x 490mm (Š x V x H) LS Rozměry: 900 x 1990 x 490mm (Š x V x H) LS-2-140/210 Trvalý průtok ohřáté vody: 138kW = 39 l/min 1 > LS kW = 60 l/min 1 > LS kW = 90 l/min 1 > LS Trvalý výkon při ohřevu vody: 1) 70/45 kotel přívod/vratná - 10/60 studená/ohřátá voda LS SEL na vyžádání LS SEL na vyžádání LS SEL na vyžádání.16 WOLF VRSTVENÉ ZÁSOBNÍKY OHŘÁTÉ VODY

17 SEM-1 SOLÁRNÍ OHŘÍVAČ VODY Z OELI, SE DVĚMA REGISTRY Z HLADKÉ OELI, SMALTOVANÝ TYP SEM Třída energetické účinnosti ohřevu vody * Objem zásobníku l Trvalý výkon ohřívače kw 80/60 10/45 - l/h Výkonové číslo NL 6,0 13,5 18,0 Hmotnost kg SEM-1 Obj. č Kč , , , * Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l. Solární zásobník z oceli se dvěma registry z hladké ocelové trubky, s lakováním dle DIN 4753 Vysoce účinná tepelná izolace a malé tepelné ztráty na základě kvalitní PU izolace z tvrdé pěny pod foliovým pláštěm zásobníku Vnitřní stěna nádoby a výměník tepla je chráněn proti korozi dvouvrstvým smaltem a ochrannou magnéziovou anodou Velké plochy určené pro výměnu tepla zajišťují krátkou dobu ohřátí a trvalou dodávku teplé vody Dolní příruba pro jednoduchou údržbu. Optimalizovaný poměr průměr/výška pro dobré teplotní rozvrstvení.17 WOLF SOLÁRNÍ OHŘÍVAČE VODY

18 SEM-2 SOLÁRNÍ OHŘÍVAČ VODY Z OELI, SE DVĚMA REGISTRY Z HLADKÉ OELI, SMALTOVANÝ TYP SEM Třída energetické účinnosti ohřevu vody Objem zásobníku Ltr Výkonové číslo NL 2,3 4,8 Trvalý výkon ohřívače kw 80/60 10/45 - l/h Hmotnost kg SEM-2 Obj. č Kč , , Solární zásobník z oceli se dvěma registry z hladké ocelové trubky, s lakováním dle DIN 4753 Vysoce účinná tepelná izolace a malé tepelné ztráty na základě kvalitní PU izolace z tvrdé pěny pod foliovým pláštěm zásobníku Vnitřní stěna nádoby a výměník tepla je chráněn proti korozi dvouvrstvým smaltem a ochrannou magnéziovou anodou Dolní příruba pro jednoduchou údržbu Optimalizovaný poměr průměr/výška pro dobré teplotní rozvrstvení Zásobník SEM-2 umožňuje montáž čerpadlové skupiny přímo na zásobník Velké plochy určené pro výměnu tepla zajišťují krátkou dobu ohřátí a trvalou dodávku teplé vody.18 WOLF SOLÁRNÍ OHŘÍVAČE VODY

19 PŘÍSLUŠENSTVÍ pro produkt obj. č. Kč E2 přídavné elektrické vytápění s regulátorem teploty 2 kw/1 x 230 V SEM-1, SEM , E4,5 přídavné elektrické vytápění s regulátorem teploty 4,5 kw/3 x 400 V SEM-1, SEM , E6 přídavné elektrické vytápění s regulátorem teploty 6 kw/3 x 400 V SEM-1, SEM , VYSOE ÚČINNÉ NABÍJEÍ ČERPADLO 1 (EEI < 0,23) SEM-1, SEM , TEPLOMĚR SEW-1-300/400, SEM- 1W-360, SEM-1, SEM , ANODA S EXTERNÍM ZDROJEM NAPÁJENÍ SE-2, SZ-2, SEM-1, SEM na vyžádání PŘIPOJOVAÍ SADA SOLÁRNÍ SKUPINY 10 pro přímé propojení skupiny na ohřívač vody SEM-2 SEM ,.19 WOLF SOLÁRNÍ OHŘÍVAČE VODY

20 SEM-1W SOLÁRNÍ OHŘÍVAČ VODY PRO TEPELNÁ ČERPADLA, Z OELI, SE DVĚMA REGISTRY Z HLADKÉ OELI, SMALTOVANÝ TYP SEM-1W 360 Třída energetické účinnosti ohřevu vody Topný výkon kw 12,0 Objem zásobníku l 365 Hmotnost kg 185 SEM-1W Obj. č Kč , Solární zásobník z oceli, vysoce výkonný výměník tepla s dvojitou spirálou z hladké trubky pro komfortní ohřev vody Minimální tepelné ztráty díky velmi kvalitní PU tepelné izolaci z tvrdé pěny pod plastovým pláštěm zásobníkového ohřívače Velkoryse dimenzované plochy výměníku tepla umožňují krátkou dobu ohřevu a vysoký trvalý výkon ohřevu vodu Možnost instalace přídavného elektrického topného tělesa Optimalizovaný poměr průměr/výška pro dobré teplotní rozvrstvení Záruka 5 let na stacionární zásobníkový ohřívač vody Záruka 2 roky na elektrické a pohyblivé díly Kontrolní a čisticí otvor pro jednoduchou údržbu.20 WOLF SOLÁRNÍ OHŘÍVAČE VODY

21 SE-2 STAIONÁRNÍ OHŘÍVAČ VODY S 1 REGISTREM, Z OELI, SMALTOVANÝ TYP SE Třída energetické účinnosti ohřevu vody * B B Objem zásobníku l Výkonové číslo NL 2,0 3,5 7,5 Trvalý výkon ohřívače kw 80/60-10/45 - l/h Hmotnost kg stříbrný bílý SE-2 SE-2 Obj. č Kč , , , Obj. č Kč na vyžádání na vyžádání * Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l. Ohřívač vody z oceli s certifikátem kvality, s dvojitou vrstvou smaltu a výměníkem tepla z hladké trubky Revizní a čisticí otvor umožňující snadnou údržbu Minimální tepelné ztráty díky velmi kvalitní PU tepelné izolaci z tvrdé pěny pod plastovým pláštěm zásobníkového ohřívače Vnitřní stěna nádrže a tepelný výměník jsou chráněny proti korozi dvouvrstvým smaltováním a hořčíkovou anodou jako doplňkovou protikorozní ochranou (u SE s anodou napájenou z externího zdroje elektrického napětí) Velkoryse dimenzovaný, hluboko uložený topný had pro krátkou dobu ohřevu a vysoký trvalý tepelný výkon Možnost instalace přídavného elektrického topného tělesa Optimalizovaný poměr průměru a výšky za účelem ideálního teplotního rozvrstvení Záruka 5 let na stacionární zásobníkový ohřívač vody Záruka 2 roky na elektrické a pohyblivé díly.21 WOLF OHŘÍVAČE VODY

22 SE-2 STAIONÁRNÍ OHŘÍVAČ VODY S 1 REGISTREM, Z OELI, SMALTOVANÝ TYP SE Třída energetické účinnosti ohřevu vody * Objem zásobníki l Výkonové číslo NL 11,0 15,0 24,0 Trvalý výkon ohřívače kw 80/60-10/45 - l/h Hmotnost kg SE-2 Obj. č Kč , , , ** * Třída energetické účinnosti dle směrnice o Ekodesignu pro zásobníky 500 l. ** ena včetně anody napájené z externího zdroje Ohřívač vody z oceli s certifikátem kvality, s dvojitou vrstvou smaltu a výměníkem tepla z hladké trubky Revizní a čisticí otvor umožňující snadnou údržbu Minimální tepelné ztráty díky velmi kvalitní PU tepelné izolaci z tvrdé pěny pod plastovým pláštěm zásobníkového ohřívače Vnitřní stěna nádrže a tepelný výměník jsou chráněny proti korozi dvouvrstvým smaltováním a hořčíkovou anodou jako doplňkovou protikorozní ochranou (u SE s anodou napájenou z externího zdroje elektrického napětí) Velkoryse dimenzovaný, hluboko uložený topný had pro krátkou dobu ohřevu a vysoký trvalý tepelný výkon Možnost instalace přídavného elektrického topného tělesa Optimalizovaný poměr průměru a výšky za účelem ideálního teplotního rozvrstvení Záruka 5 let na stacionární zásobníkový ohřívač vody Záruka 2 roky na elektrické a pohyblivé díly.22 WOLF OHŘÍVAČE VODY

23 PŘÍSLUŠENSTVÍ pro produkt obj. č. Kč PROTIMRAZOVÝ TERMOSTAT SP-1 včetně pouzdra 1/2 " TLHD-E, TLHD-K- E,TLHD, TLHD-K , E2 přídavné elektrické vytápění s regulátorem teploty v zásobníku 2 kw/1 x 230 V SEM-1, SEM , E4,5 přídavné elektrické vytápění s regulátorem teploty v zásobníku 4,5 kw/3 x 400 V SEM-1, SEM , E6 přídavné elektrické vytápění s regulátorem teploty v zásobníku 6kW / 3 x 400V SEM-1, SEM , VYSOE ÚČINNÉ NABÍJEÍ ČERPADLO ¾ (EEI < 0,23) , VYSOE ÚČINNÉ NABÍJEÍ ČERPADLO 1 (EEI < 0,23) SEM-1, SEM , TEPLOMĚR SEW-1-300/400, SEM- 1W-360, SEM-1, SEM , ANODA S EXTERNÍM ZDROJEM NAPÁJENÍ SE-2, SZ-2, SEM-1, SEM na vyžádání SNÍMAČ OHŘÍVAČE VODY s modrým konektorem pro připojení do kotle , SNÍMAČ OHŘÍVAČE VODY (NT 5K, Ø 6MM) VOLNÝ pro SM1-2, SM2-2, MM-2 a KM-2 LH-E, LH, TLH-E, TLH, TLHK-E, TLHK, LHD, TL- HD-E, TLHD-K-E, TLHD, TLHD-K, TS, MKS, ,.23 WOLF OHŘÍVAČE VODY

24 SEW-2 OHŘÍVAČ VODY PRO SPLITOVÉ TEPELNÉ ČERPADLO, Z OELI, SMALTOVANÝ TYP SEW Třída energetické účinnosti ohřevu vody Topný výkon kw 14,0 Objem zásobníku l 190 Hmotnost kg 75 SEW-2 Obj. č Kč , Doporučeno pro BWL-1S(B) Výměník tepla s dvojitou spirálou z hladké trubky pro zkrácení času ohřevu a komfortní přípravu teplé vody Vnitřní povrch zásobníku je chráněný před korozí speciálním smaltem a ochrannou hořčíkovou anodou Revizní příruba pro čistění a snadnou údržbu Tepelná izolace z kvalitní tvrdé PU pěny s nízkými tepelnými ztrátami a ochrannou fólií stříbrné barvy.24 WOLF OHŘÍVAČE VODY

25 SEW-1 OHŘÍVAČ VODY PRO SPLITOVÉ TEPELNÉ ČERPADLO, Z OELI, SMALTOVANÝ TYP SEW Třída energetické účinnosti ohřevu vody Topný výkon kw 14,0 20,0 Objem zásobníku l Hmotnost kg SEW-1 Obj. č Kč , , Výměník tepla s dvojitou spirálou z hladké trubky pro zkrácení času ohřevu a komfortní přípravu teplé vody Tepelná izolace z kvalitní tvrdé PU pěny s nízkými tepelnými ztrátami a ochrannou fólií stříbrné barvy Vnitřní povrch zásobníku je chráněný před korozí speciálním smaltem a ochrannou hořčíkovou anodou Revizní příruba pro čistění a snadnou údržbu.25 WOLF OHŘÍVAČE VODY

26 TEHNIKÁ DATA AKUMULAČNÍ VRSTVENÝ ZÁSOBNÍK BSP-800/1000 BSP-SL-1000 BSP-W-SL-1000 Q R P O N M L A H G F E D B I K J TYP BSP SL-1000 W-1000 W-SL-1000 Objem zásobníku vody l Pohotovostní tepelná ztráta kwh/24h 3,18 3,22 3,22 3,22 3,22 Vstup vratné vody sol. zař. (dolní výměník tepla) A mm Snímač soláru (dolní výměník tepla) B mm Snímač přepínacího ventilu mm Výstup otopné vody sol. zař. (dolní výměník tepla) D mm Sběrný snímač E mm Sběrný snímač F mm Vstup vratné vody sol. zař. (horní výměník tepla) G mm Snímač soláru (horní výměník tepla) H mm Výstup otopné vody sol. zař. (horní výměník tepla) I mm elková výška bez tepelné izolace J mm elková výška s tepelnou izolací K mm Připojení L mm Připojení M mm Připojení N mm Připojení O mm Připojení P mm Průměr s tepelnou izolací Q mm Průměr bez tepelné izolace R mm Klopná výška bez tepelné izolace mm Výstup otopné vody/vstup vratné vody sol. syst. G Připojení Rp 1½ 1½ 1½ 1½ 1½ Snímač (4 kusy) vnitřní průměr (u BSP-SL/BSP-W-SL 5 kusů) mm Teplosměn. plocha soláru dolní/horní vým. tepla m² 2,5 / - 3,0 / - 3,0 / 1,9 3,0 / - 3,0 / 1,9 Objem výměníku tepla solár dolní/horní vým. tepla l 16,5 / - 19,8 / - 19,8 / 11,0 19,8 / - 19,8 / 11,0 Max. provozní tlak nádoby bar Max. provozní tlak výměníku tepla bar Max. provozní teplota zásobníku Hmotnost kg WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

27 TEHNIKÁ DATA AKUMULAČNÍ ZÁSOBNÍK VODY SPU SPU-2-W / SPU-2-500/800/1000/1500 I J I J I J H H H G G D G D D F SPU-1 B A K E SPU-2-W A B SPU-2 A B TYP SPU SPU-2(W) Objem zásobníku SPU-1 l SPU-2-W l SPU-2 l Pohotovostní tepelná ztráta SPU-1 kwh/24h 1, SPU-2-W kwh/24h - 2,03 2,59 3,02 3,67 Hrdlo / teploměr / kanál snímačů A mm Hrdlo / teploměr / kanál snímačů B mm Hrdlo na pomocné pouzdro snímače teploty mm Hrdlo / teploměr / kanál snímačů mm Hrdlo / teploměr / kanál snímačů D mm Vstup vratné vody v registru ** E mm Výstup otopné vody v registru* ** F mm Výška bez tepelné izolace / odvzdušňování G mm Výška s tepelnou izolací H mm Průměr s tepelnou izolací I mm Průměr bez tepelné izolace J mm Vypouštění K mm Klopná výška s tepelnou izolací mm Klopná výška bez tepelné izolace mm Hrdlo (5 kusů) Rp 1½ Hrdlo (8 kusů) Rp - 1½ 1½ 1½ 1½ Hrdlo pro ponorné pouzdro snímače teploty Rp ½ Hrdlo pro teploměr (4 kusy) Rp - ½ ½ ½ ½ Odvzdušňování Rp 1 1½ 1½ 1½ 1½ Vypouštění Rp ½ Přípojka registru * Rp Plocha registru * m² - 1,8 2,4 3 3,6 Objem registru * l Max. provozní tlak primární*/sekundární bar - / 3 10 / 3 10 / 3 10 / 3 10 / 3 Max. provozní teplota primární*/sekundární - / / / / / 95 Hmotnost SPU-1 kg SPU-2-W kg SPU-2 kg * jen u SPU-2-W.27 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

28 TEHNIKÁ DATA AKUMULAČNÍ ZÁSOBNÍK VODY SPU /3000/4000/5000 I J H G D B A SPU-2 TYP SPU Jmenovitý objem zásobníku l Pohotovostní tepelná ztráta kwh/24h 4, Hrdlo / teploměr / kanál snímačů A mm Hrdlo / teploměr / kanál snímačů B mm Hrdlo na pomocné pouzdro snímače teploty mm Hrdlo / teploměr / kanál snímačů mm Hrdlo / teploměr / kanál snímačů D mm Vstup vratné vody v registru * E mm Výstup otopné vody v registru * F mm Výška bez tepelné izolace / odvzdušňování G mm Výška s tepelnou izolací H mm Průměr s tepelnou izolací I mm Průměr bez tepelné izolace J mm Vypouštění K mm Klopná výška s tepelnou izolací mm Klopná výška bez tepelné izolace mm Hrdlo (8 kusů) Rp Hrdlo pro teploměr (4 kusy) Rp ½ ½ ½ ½ Odvzdušňování Rp 1¼ 1¼ 1¼ 1¼ Max. provozní tlak primární*/sekundární bar - / 3 - / 3 - / 3 - / 3 Max. provozní teplota primární*/sekundární - / 95 - / 95 - / 95 - / 95 Hmotnost SPU-2 kg * jen u SPU-2-W.28 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

29 TEHNIKÁ DATA VRSTVENÝ ZÁSOBNÍK TEPLÉ VODY SEL-500/800/1000 K K J I H G F E B A I H G F E D B A G 45 H SEL-500 SEL-800/1000 TYP SEL Objem zásobníku vody l Pohotovostní tepelná ztráta kwh/24h 2,72 2,62 3, Přívod studené vody A mm Studená k ohřevu k výměníku / Hrdlo snímače B mm Příruba mm Anoda D mm irkulace / Hrdlo cirkulace E mm Ohřátá voda z výměníku F mm Výstup teplé vody G mm Výška bez izolace / Odvzdušnění H mm Výška s izolací I mm Průměr bez izolace J mm Průměr s izolací K mm Klopná výška s izolací mm Klopná výška bez izolace mm Vnitřní průměr příruby mm Přípojka studené / teplé vody G (AG) 1¼ 2 2 Výstup / vratná výměník nabíjení G (AG) 1¼ 2 2 irkulace G (IG) Anoda G (IG) 1¼ 1¼ 1¼ Hrdlo regulace - teploměru G (IG) ½ ½ ½ Odvzdušnění G (IG) 1¼ 2 2 Vypouštění G (IG) 1¼ 1¼ 1¼ Max. dovolený tlak v plášti bar Max. dovolená teplota v plášti Hmotnost kg WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

30 TEHNIKÁ DATA SOLÁRNÍ OHŘÍVAČ VODY SEM-1-500/750/1000 SEM-2-300/400 N O N M L K J A B D E G F H I M L K B/D J A E G F H I SEM-1 SEM-2 TYP SEM SEM Objem ohřívače l Pohotovostní tepelná ztráta kwh/24h 1,92 2,41 2,44 2,73 3,20 Trvalý výkon při 80/60 10/45 (vytápění) kw - l/h Výkonové číslo (vytápění) N L 2,3 4,8 6,0 13,5 18,0 Přípojka studené vody A mm Vratná voda solár B mm Snímač teploty v ohřívači vody, solár mm Otopná voda, solár D mm Vratná voda, vytápění E mm Snímač teploty v ohřívači vody, vytápění F mm irkulace G mm Otopná voda, vytápění H mm Přípojka teplé vody I mm Příruba (dolní) J mm Přídavné elektrické vytápění K mm Teploměr L mm elková výška M mm Průměr s tepelnou izolací N mm Průměr bez tepelné izolace O mm Klopná výška s tepelnou izolací mm Primární otopná voda bar/ 10/110 10/110 10/110 10/110 10/110 Sekundární užitková voda bar/ 10/95 10/95 10/95 10/95 10/95 Vnitřní průměr příruby mm Přípojka studené vody G (AG) ¼ 1¼ Otopná voda vytápění/soláru G (IG) ¼ 1¼ Vratná voda vytápění/soláru G (AG) ¾ ¾ 1 * 1¼ * 1¼ * irkulace G (AG) ¾ ¾ ¾ 1 1 Přípojka teplé vody G (AG) ¼ 1¼ Přídavné elektrické vytápění G (IG) 1½ 1½ 1½ 1½ 1½ Teploměr G (IG) ½ ½ ½ ½ ½ Otopná plocha (vytápění) m² 1,0 1,2 1,0 1,5 1,5 Otopná plocha (solár) m² 1,6 2,2 1,8 2,1 2,4 Objem výměníku tepla (vytápění) l 5,8 7,0 6,1 9,2 9,2 Objem výměníku tepla (solár) l 9,4 13,0 11,5 13,5 14,5 Hmotnost kg *G (IG).30 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

31 TEHNIKÁ DATA STAIONÁRNÍ OHŘÍVAČ VODY SE-2-150/200/300/400/500/750 J K I H D F G E L A B TYP SE Objem ohřívače l Pohotovostní tepelná ztráta kwh/24h 1,17 1,36 2,19 2,45 2,72 2,66 Trvalý výkon při 80/60 10/45 kw - l/h Výkonové číslo N L 2,0 3,5 7,5 11,0 15,0 24,0 Přívod studené vody A mm Vratná otopná voda B mm Čidlo vytápění mm irkulace D mm Přívod otopné vody E mm Odběr TUV F mm Přídavný elektrický dohřev G mm Teploměr H mm elková výška I mm Průměr s izolací J mm Průměr bez izolace K mm Příruba (dole) L mm Klopná míra s izolací mm Primární topná voda bar/ 10/110 10/110 10/110 10/110 10/110 10/110 Sekundární užitková voda bar/ 10/95 10/95 10/95 10/95 10/95 10/95 Čidlo zásobníku mm Přívod studené vody G (AG) ½ Vratná otopná voda G (IG) ¼ irkulace G (AG) ¾ * ¾ * ¾ ¾ ¾ ¾ Přívod otopné vody G (IG) ¼ Odběr TUV G (AG) ½ Elektrický dohřev G (IG) 1½ 1½ 1½ 1½ 1½ 1½ Teploměr G (IG) ½ ½ ½ ½ ½ ½ Topná plocha m² 1,0 1,0 1,4 1,8 2,0 2,7 Objem výměníku l 6,8 6,8 8,9 11,5 12,6 22,5 Hmotnost kg * R(AG).31 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

32 TEHNIKÁ DATA ZÁSOBNÍKOVÝ OHŘÍVAČ VODY / SOLÁRNÍ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY SEW-1-300/400 SEW SEM-1W-360 J J J I I H G L F E D B A H G L A F E D B I H G L B A B E D E F SEW SEW-1-300/400 SEM-1W-360 TYP SEW SEM- 1W-360 Objem ohřívače l Pohotovostní tepelná ztráta kwh/24h 1,55 1,70 2,10 2,04 Trvalý výkon ohřívače t v 80/60 - t ww 10/45 kw - l/h 20/490 90/ / /2210 Výkonové číslo (vytápění) N L60 3,0 7,0 10,0 3,0 Výkonové číslo (vytápění) N L50 1,6 3,5 5,0 1,6 Doba ohřevu 14 kw min Přípojka studené vody A mm Vratná voda vytápění/solár B mm /- 222/- 606/221 Snímač teploty vytápění/solár mm /- 791/- 965/385 irkulace D mm Otopná voda vytápění/solár E mm 9 886/- 1156/- 1146/470 Přípojka teplé vody F mm Přídavné elektrické vytápění (volitelné) G mm Přípojka teploměru H mm elková výška I mm Průměr s tepelnou izolací J mm Servisní příruba L mm Klopná výška mm Primární otopná voda bar/ 10/110 10/110 10/110 10/110 Sekundární užitková voda bar/ 10/95 10/95 10/95 10/95 Vnitřní průměr příruby mm DN 110 DN 110 DN 110 DN 110 Přípojka studené vody G (AG) 1 1¼ 1¼ 1 Vratná voda vytápění/solár G (AG) 1 1¼ 1 ¼ 1¼ irkulace G (AG) ¾ ¾ ¾ ¾ Přívod vytápění/soláru G (AG) 1¼ 1¼ 1¼ 1¼ Přípojka teplé vody G (AG) 1 1¼ 1¼ 1 Ochranná anoda G (IG) 1½ 1¼ 1¼ 1¼ Přídavný elektrický ohřev G (IG) 1½ 1½ 1½ 1½ Snímač teploty zásobníku G (IG) ½ ½ ½ 20x2 Teploměr G (IG) ½ ½ ½ ½ Plocha výměníku tepla, vytápění m² 2,0/- 3,5/- 5,1/- 3,2/1,3 Objem výměníku tepla vytápění/solár l 112/- 27/- 39/- 27. Nov Hmotnost kg WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

33 TEHNIKÁ DATA MODUL PRO PŘÍPRAVU TEPLÉ VODY FWS-2-60 / 80 Modul pro přípravu teplé vody FWS-2-60 FWS-2-80 Výkon při ohřevu vody 70 přívod akum. zásob. - 10/60 l/min 15* 27 studená/ohřátá voda 65 přívod akum. zásob. - 10/45 studená/ohřátá voda l/min 25* přívod akum. zásob. - 10/45 studená/ohřátá voda l/min - 25 Max. provozní tlak zásobníku vody bar 3 3 Max. provozní tlak pitná voda bar Max. provozní teplota Příkon W Hmotnost kg Napájení 230V / 50Hz 230V / 50Hz * výrobní nastavení termostatu 3,25.33 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

34 TEHNIKÁ DATA PRŮTOKOVÁ STANIE FWS-2/140/350/455 B A TYP FWS Jmenovitý výkon kw Výkonové číslo N L Výška A mm Šířka B mm Hloubka mm Připojovací dimenze studená / teplá voda G 1¼ A 1½ A 1¾ A irkulace G 1¼ A 1¼ A 1¼ A Připojovací dimenze otopná / vratná Rp 1¼ 1½ 2 Teploty primár otop./vratná, sekundár stud./teplá 70 / 10/60 70 / 10/60 70 / 10/60 Průtok otopné vody primár m³/h 2,4 6,3 8 Trvalý výkon sekundár při 60 l/h Tlaková ztráta primár / sekundár mbar 85 / / / 390 Dispoziční tlak čerpadla primár mbar Max. objem cirkulace m³/h 2,4 3,4 3,4 Tlaková ztráta cirkulace mbar Max. dovolený tlak primár / sekundár bar 10 / / / 10 Max. dovolená teplota primár / sekundár 90 / / / 90 Elektrický příkon (max.) W elková hmotnost (bez vody) kg Elektrické připojení 230 V / 50 Hz.34 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY

35 TEHNIKÁ DATA PLNIÍ STANIE LS-2-140/210/315 B B A TYP LS Jmenovitý výkon kw Výška A mm Šířka B mm Hloubka mm Akumulce přívod/vratná G 1¼ A 1¼ A 1½ A irkulace G 1¼ A 1¼ A 1¼ A Přívod /vratná primár Rp 1¼ 2 2 Teploty primár VL / sekundár RL/VL 70 / 10/60 70 / 10/60 70 / 10/60 Průtok primár m³/h 4,3 6,4 9,6 Trvalý výkon sekundár při 60 l/h Tlaková ztráta primár / sekundár mbar 124 / / / 177 Dispoziční tlak čerpadla primár / sekundár mbar 642 / / / 469 Max. objem cirkulace m³/h 2,4 2,4 3,4 Tlaková ztráta cirkulace mbar Max. dovolený tlak primár / sekundár bar 10 / / / 10 Max. dovolená teplota primár / sekundár 90 / / / 90 Elektrický příkon (max.) W elková hmotnost (bez vody) kg Elektrické připojení 230 V / 50 Hz.35 WOLF ZÁSOBNÍKY A OHŘÍVAČE VODY
