1 Technická dokumentace Solární technika Ploché kolektory CFK-1/TopSonF3-1/F3-1Q

2 TopLine / ComfortLine Vysoce výkonné ploché kolektory TopSon F3-1/F3-1Q Vysoce výkonné ploché kolektory CFK-1 pro solární zařízení k ohřevu vody pro solární zařízení na podporu vytápění obr: TopSon F3-1 Výhody vysoce účinných plochých kolektorů Wolf Vysoce výkonné ploché kolektory dosahují při zkouškách podle EN špičkové energetické účinnosti. Certifikace podle Solar Keymark. Splňují podmínky ekologického výrobku podle RAL ZU 73 Modrý anděl. Hluboce tažená kolektorová vana z hliníkového plechu, maximálně odolná proti nepříznivým povětrnostním vlivům. Tepelná izolace z minerální vaty, tloušťky 60 mm pro minimalizaci tepelných ztrát, u typu TopSon F3-1/F3-1Q navíc s tepelnou izolací i po obvodu vany. Absorbér s kvalitním selektivním povrchem pro dosažení vysokého energetického zisku; konstrukční řešení meandr (TopSon F3-1/F3-1Q) nebo harfa (CFK-1) garantuje stejnoměrný průtok a efektivní funkci v provozu s nízkým průtokem. Kolektory jsou propojeny pružnými kompenzátory. Bezpečnostní sklo tloušťky 3,2 mm (TopSon F3-1/F3-1Q) popř. 3,0 mm (CFK-1), odolné proti krupobití dle EN 12975, termicky předpjaté, TopSon F3-1/F3-1Q se zvýšenou světelnou propustností. Zalisované těsnění EPDM odolné proti slunečnímu UV záření. U typů TopSon F3-1/F3-1Q lze spojit až 5 kolektorů, připojení variabilně zprava i zleva. U typů TopSon F3-1/F3-1Q je přidržovací lišta skla také v černošedé barvě (v případě specifických vizuálních nároků). Ploché kolektory jsou dodávány ve dvou variantách: pro vertikální montáž TopSon F3-1 a CFK-1 a pro horizontální montáž TopSon F3-1Q. Montáž je usnadněna různými montážními sadami (příslušenství): - montážní sada do střechy, pokryté drážkovanými taškami, břidlicí nebo prejzovou krytinou - montážní sada AluPlus na střechu, pokrytou drážkovanými taškami (falcovkami), bobrovkami, krytinou z břidlice, vlnitou a plechovou krytinou - montážní stojan AluFlex-U pro vodorovné plochy - montážní trojúhelníkové podpěry AluFlex-U pro optimalizaci úhlu dopadu slunečního záření u plochých střech (nastavitelný úhel sklonu 20, 30, 45 ) z drážkovaných tašek (falcovek), bobrovek, břidlice, vlnité a plechové krytiny Záruka 5 let. Technická data TopSon F3-1 CFK-1 TopSon F3-1Q 2 B B D C A C D A Plochý kolektor Typ TopSon F3-1 TopSon F3-1Q CFK-1 Výška A mm Šířka B mm Hloubka C mm Náklon dopředu/zpět D mm Připojení (ploché těsnění s převlečnou maticí) G 3/4 3/4 3/4 Úhel sklonu 15 až až až 90 Optická účinnost * % 80,4 77,0 76,7 Koeficient tepelné ztráty k 1 * W/(m 2 K) 3,235 3,434 3,669 Koeficient tepelné ztráty k 2 * W/(m 2 K) 0,0117 0,011 0,018 Max. teplota v klidovém stavu C Opravný faktor úhlu ozáření K 50 * % 94,0 94,0 95,0 Tepelná kapacita C * kj/(m 2 K) 5,85 5,88 7,78 Max. provozní přetlak bar Celková plocha m 2 2,3 2,3 2,3 Plocha apertury m 2 2,0 2,0 2,1 Vodní objem kolektoru l 1,7 1,9 1,1 Hmotnost (čistá) kg Doporučený průtok na kolektor l/hod Nosné médium tepla ANRO (neředěno) Registrace Solar-Keymark 011-7S260F 011-7S2439F 011-7S591F * hodnoty dle EN 12975

3 Regulace pro solární techniku Solární modul SM1-2 Rozšiřovací modul pro regulaci solárního okruhu. Ve spojení s vytápěcími zařízeními firmy Wolf lze dosáhnout vyšší úspory energie inteligentním dobíjením akumulátoru tepla, tzn. blokováním dobíjení zásobníku při dostatečně vysokém solárním zisku. Evidence množství získaného tepla. Zobrazení požadovaných a skutečných hodnot v ovládacím modulu BM a BM-Solar. Rozhraní ebus s automatickým energetickým managementem. Jednoduché připojení kabeláží prostřednictvím konektoru Rast 5. Dodáváno včetně kolektorového snímače (PT1000) a snímače teploty zásobníku (NTC 5K), vždy včetně jímky. Solární modul SM2-2 Rozšiřovací modul pro regulaci solárního okruhu se 2 zásobníky a 2 kolektorovými poli. Jednoduchá konfigurace regulátoru výběrem předdefinovaných variant zařízení. Ve spojení s vytápěcími zařízeními firmy Wolf lze dosáhnout vyšší úspory energie inteligentním dobíjením akumulátoru tepla., tzn. blokováním dobíjení zásobníku při dostatečně vysokém solárním zisku. Evidence množství tepla. Zobrazení požadovaných a skutečných hodnot v ovládacím modulu BM a BM-Solar. Rozhraní ebus s automatickým energetickým managementem. Jednoduché připojení kabeláží prostřednictvím konektoru Rast 5. Dodáváno včetně kolektorového snímače (PT1000) a snímače teploty zásobníku (NTC 5K), vždy včetně jímky. Ovládací modul BM-Solar Nezbytný u solárních modulů SM1 nebo SM2 pro řízení provozu samostatného solárního zařízení nezávislého na provozu kotle (provoz Stand Alone). LCD displej Obsluha otočným ovladačem s funkcí tlačítka. Rozhraní (sběrnice) ebus. Modul instalovaný v nástěnném držáku může být využíván jako dálkové ovládání pro SM1 a SM2. Ovládací modul BM-Solar Grafik K ovládání solárního modulu SM1 nebo SM2 jako alternativa k BM-Solar S grafickým displejem s podsvícením Jednoduché ovládání Grafické zobrazení schématu zařízení, průběh teplot a solárního zisku S otočným ovladačem k nastavování parametrů Připojení přes datovou sběrnici ebus 3

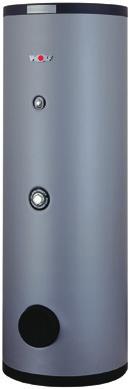

4 Solární ohřívač vody SEM-1/SEM-2 se dvěma tepelnými výměníky s trubkami z hladké oceli, smaltovaný pro ohřev pitné vody Výhody ohřívače vody typu SEM Solární zásobník z oceli se dvěma výměníky s hladkými trubkami, se smaltováním dle DIN Účinná tepelná izolace a nízké tepelné ztráty jsou dosaženy vysoce kvalitní PU-tvrzenou pěnovou izolací krytou pláštěm z plastové folie. Vnitřní stěna nádoby a výměníky tepla chráněné proti korozi dvojitou vrstvou smaltu a přídavnou hořčíkovou anodou. Krátký čas na ohřev vody a vysoký a dlouhodobý výkon je umožněn velkou teplosměnnou plochou výměníku. Boční příruba pro přídavný výměník tepla a jednoduchou údržbu. Optimalizovaný poměr průměr/výška pro správné teplotní rozvrstvení. 5letá záruka na stacionární ohřívač vody, 2 roky záruka na elektrické a pohyblivé části. SEM-1 SEM-2 Technická data N O M L K J B A SEM-1 SEM-2 C D G E F H I Ohřívač vody Typ SEM-1 Typ SEM Třída energetické účinnosti ohřevu vody Objem ohřívače l C 285 C 385 C Trvalý výkon ohřívače kw - l/h /60-10/45 C (vytápění) Výkonové číslo (vytápění) NL 60 2,3 4,8 6 13,5 18 Přípojka studené vody A mm Vratná voda, solár B mm Snímač teploty v ohřívači vody, solár C mm Otopná voda, solár D mm Vratná voda, vytápění E mm Snímač teploty v ohřívači vody, vytáp. F mm Cirkulace G mm Otopná voda, vytápění H mm Přípojka teplé vody I mm Příruba (dolní) J mm Přídavné elektrické vytápění K mm Teploměr L mm Celková výška M mm Průměr s tepelnou izolací N mm Průměr bez tepelné izolace O mm Klopný rozměr s tepelnou izolací mm Primární otopná voda bar/ C 10/110 10/110 10/110 10/110 10/110 Sekundární užitková voda bar/ C 10/95 10/95 10/95 10/95 10/95 Vnitřní průměr příruby mm Přípojka studené vody G (IG) 1 * 1 * /4 1 1 /4 Otopná/vratná voda na topení G (IG) /4 1 1 /4 Otopná/vratná voda na soláru G (IG) 3 /4 3 / /4 1 1 /4 Cirkulace G (IG) 3 /4 3 /4 * 3 /4 1 1 Přípojka teplé vody G (IG) /4 1 1 /4 Přídavné elektrické vytápění G (IG) 1 1 /2 1 1 /2 1 1 /2 1 1 /2 1 1 /2 Teploměr G (IG) 1 /2 1 /2 1 /2 1 /2 1 /2 Otopná plocha (vytápění) m 2 0,95 0,95 0,95 1,5 1,5 Otopná plocha (solár) m 2 1,30 1,8 1,8 2,1 2,4 Objem výměníku tepla (vytápění) l 6,6 7,0 6,1 9,15 9,15 Objem výměníku tepla (solár) l 9,0 12,8 11,5 13,5 14,5 Hmotnost kg * R (AG) 4

5 C C Schéma zapojení Solární příprava teplé vody se solárním zásobníkem SEM Pro kolektory CFK-1 je nutno použít příčné zapojení 4 ebus 5 C C bar Kolektorové pole 6 Snímač teploty zásobníku 2 Odvzdušnění 7 Plnicí a vypouštěcí kohout 3 Snímač teploty kolektoru 8 Solární zásobník SEM- 4 Solární modul SM1 nebo SM2 a ovládací modul BM-Solar 9 Zdroj tepla 5 Čerpadlová skupina 10 Snímač teploty zásobníku Další systémová řešení k podpoře vytápění najdete v technické dokumentaci Systémy ohřívačů vody Wolf 5

6 Příslušenství pro solární techniku Solární skupina armatur pro čerpadlo obsahuje: 2 multifunkční kohouty s integrovanými přímými teploměry se svěrnými spojkami o Ø18 mm (Ø 22 mm pro čerpadlovou skupinu 20), a samotížné zpětné klapky v přívodním i vratném potrubí nastavitelné na propouštění vzduchu, pojistný ventil 6 bar, manometr pro rozsah 0 10 bar, s plnícím a vypouštěcím kohoutem, odlučovačem vzduchu a ručním odvzdušňovacím ventilem s těmito prvky je solární zařízení připraveno pro automatický provoz čerpání tekutiny. Dále nástěnný držák a montážní materiál, izolaci z EPP odolávající teplotám do 130 C. S plynule nastavitelným úsporným čerpadlem (EEI < 0,23) Čerpadlové armatury 10 jsou určeny pro max. 10 solárních kolektorů s průtokem 50 l/h přes 1 kolektor. Průtok je regulovatelný od 2 do 15 l/min. Čerpadlové armatury 20 jsou určeny pro maximálně 20 solárních kolektorů s průtokem 50 l/h přes 1 kolektor. Průtok je regulovatelný od 7 do 30 l/min. Rozšíření solární skupiny armatur pro čerpadlo pro připojení dalšího spotřebiče tepla obsahuje: 1 multifunkční kohout s integrovaným přímým teploměrem se svěrnými spojkami o Ø18 mm (Ø 22 mm pro čerpadlovou skupinu 20), a samotížnými zpětnými klapkami v přívodním i vratném potrubí, nastavitelný na propouštění vzduchu, kulový ventil 1, izolaci EPP odolávající teplotám do 130 C. Zabudované solární oběhové čerpadlo S plynule nastavitelným úsporným čerpadlem (EEI < 0,23) Čerpadlové armatury 10E jsou určeny pro max. 10 solárních kolektorů s průtokem 50 l/h přes 1 kolektor. Čerpadlové armatury 20E jsou určeny pro max. 10 solárních kolektorů s průtokem 50 l/h přes 1 kolektor. Sada měřiče průtoku tepla pro SM1 a SM2* pro měření zisku tepla obsahuje: průtokoměr příložný snímač teploty instalovaný na vratném potrubí převlečné matice - Qmin/max 1,5/3 m 3 /h - Qmin/max 2,5/5 m 3 /h * použitelné u konfigurace 1/3/4/5/6 Expanzní nádoba pro solární systémy s upevňovacím materiálem, přetlak 2,5 bar. Ve velikostech: 12 l 18 l 25 l 35 l 50 l 80 l 105 l 150 l 200 l Regulátor průtoku pro vestavbu do vratného potrubí solárního okruhu pro přesné zaregulování průtoku teplonosné kapaliny. Tím se docílí nejvyšší možný zisk solárního systému. DN l/min (pro až 8 kolektorů) DN l/min (pro 6 až 20 kolektorů) Přepínací sada pro moduly MM, SM2 příp. KM na podporu systému vytápění prostřednictvím systému solárního. Zahrnuje: 3cestný přepínací ventil příložný snímač teploty snímač teploty zásobníku jímku pro snímač v zásobníku 6 Předřazená nádoba na solární kapalinu pro ochranu expanzní nádoby před přehřátím. Ve velikostech: 18 l 35 l 50 l Plnící a proplachovací souprava solárního systému Unistar 2000A Zahrnuje: suché samonasávací rotorové čerpadlo se vstupním filtrem z čirého skla pro naplnění solárních systémů teplonosnou kapalinou; nasávací, plnicí a proplachovací hadici s převlečnou maticí 3/4 ; plastovou nádobu s krytem, max. 30 l/min; max. 5 bar, 230 V, 50 Hz, 3,2A.

7 Pokyny pro projektování zařízení určené k přípravě teplé vody s použitím solárních kolektorů Upozornění: S použitím platných norem a výpočtového programu Get Solar. Dimenzování: Pouze informační hodnoty, tyto se mohou lišit v závislosti na koncepci zařízení Počet kolektorů v poli Typ kolektoru Tlaková ztráta pole * [mbar] F F3-1Q CFK F F3-1Q CFK F F3-1Q CFK * 90 l/hod na kolektor dle STN EN Návrh expanzní nádoby solárního systému Hodnoty v šedých polích jsou doporučené Rozměry potrubí Počet kolektorů 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory TopSon F3-1 Ltr kolektory TopSon F3-1 Ltr kolektory TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr kolektorů TopSon F3-1 Ltr Rozměry potrubí Počet kolektorů 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory TopSon F3-1Q Ltr kolektory TopSon F3-1Q Ltr kolektory TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr kolektorů TopSon F3-1Q Ltr Počet kolektorů Rozměry potrubí 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory CFK-1 Ltr kolektory CFK-1 Ltr kolektory CFK-1 Ltr kolektorů CFK-1 Ltr kolektorů CFK-1 Ltr kolektorů CFK-1 Ltr kolektorů CFK-1 Ltr kolektorů CFK-1 Ltr kolektorů CFK-1 Ltr Objemy expanzních nádob byly navrženy z max. délek potrubí, které vyšly z dopravní výšky čerpadel v solárních skupinách Wolf. 7

8 Solární systémy Wolf Příslušenství: F3-1 CFK-1 F3-1Q Přepínací sada pro moduly MM, příp. SM2 na solární podporu vytápění Montážní sada do střechy pokryté falcovkami, břidlicí a prejzovou krytinou pro 1 kolektor ve tvaru střešního kotvícího rámu na architektonicky vhodné umístění kolektorů integrovaných do střechy, chráněná šedou práškovou černošedou barvou RAL 7021 Montážní sada do střechy pokryté falcovkami, břidlicí a prejzovou krytinou pro 2 kolektory ve tvaru střešního kotvícího rámu na architektonicky vhodné umístění kolektorů integrovaných do střechy, chráněná šedou práškovou černošedou barvou RAL 7021 Rozšiřovací sada do střechy pro každý další kolektor Montážní sada do střechy pro víceřadé kolektory z falcovek (pouze F3-1) doporučení: kolektory se skleněnou černošedou lištou Montážní sada AluPlus na střechu (na výšku) pro 1 kolektor Montážní sada AluPlus na střechu (na výšku) pro 2 nebo 3 kolektory Souprava AluPlus na odlehčení kolektorů zatížených sněhem (na výšku) příslušenství potřebné při zatížení od 2,4 kn/m 2 do max. 4 kn/m 2, při montáži kolektoru na výšku pro 1, 2 nebo 3 kolektory Montážní stojan AluFlex-U (na výšku) pro optimalizaci úhlu dopadu slunečního záření u plochých střech (nastavitelný úhel sklonu 20, 30, 45 ); pro 1, 2 nebo 3 kolektory Montážní sada AluPlus na střechu (na šířku) pro 1 kolektor Montážní sada AluPlus na střechu (na šířku) pro 2 nebo 3 kolektory Souprava AluPlus na odlehčení kolektorů zatížených sněhem (na šířku) příslušenství potřebné při zatížení od 2,4 kn/m 2 do max. 4kN/m 2, při montáži kolektoru na šířku pro 1, 2 nebo 3 kolektory Montážní podpěry AluFlex-U (na šířku) pro optimalizaci úhlu dopadu slunečního záření u plochých střech (nastavitelný úhel sklonu 20, 30, 45 ); pro 1, 2 nebo 3 kolektory Montážní stojan AluFlex-U (na výšku) pro 1, 2 nebo 3 kolektory pro montáž na vodorovnou plochu (nastavitelný úhel sklonu 20, 30, 45 ) Montážní stojan AluFlex-U (na šířku) pro 1, 2 nebo 3 kolektory pro montáž na vodorovnou plochu (nastavitelný úhel sklonu 20, 30, 45 ) Připojovací sada pro 1 kolektorové pole do střechy Připojovací sada pro 1 kolektorové pole na střechu Kompenzátor pro šroubové spojení kolektorů, na jeden spoj jsou třeba 2 ks Připojovací příslušenství k absorbérům pro bazény ke každé řadě (až 10 absorbérů v řadě) 8

9 Solární systémy Wolf Příslušenství: F3-1 CFK-1 F3-1Q Čerpadlové armatury 10, volitelně s plynule nastavitelným, vysoce efektivním čerpadlem, pro max. 10 plochých kolektorů s průtokem 50 l/h přes 1 kolektor Čerpadlové armatury 20 pro max. 20 plochých kolektorů s průtokem 50 l/h přes 1 kolektor Čerpadlové armatury 10E volitelně s plynule nastavitelným, vysoce efektivním čerpadlem, pro připojení dalšího spotřebiče tepla, pro max. 10 plochých kolektorů s průtokem 50 l/h přes 1 kolektor Čerpadlové armatury 20E pro připojení dalšího spotřebiče tepla, pro max. 20 plochých kolektorů s průtokem 50 l/h přes 1 kolektor Expanzní nádoba solárního zařízení, s upevňovacím materiálem, přetlak 2,5 bar Připojovací souprava expanzní nádoby solárního zařízení Předřazená nádoba pro solární kapalinu Odvzdušňovací ventil 0,15 l, izolovaný, připojení Ø 22 mm, měď Termostatický směšovač vody se zabudovanou zpětnou klapkou a ochranou proti opaření Teplonosná kapalina ANRO 10 / 20 / 30 kg Teplonosná kapalina ANRO LS 10 / 20 kg Plnicí a proplachovací souprava Unistar 2000A Souprava na měření tepla pro solární moduly SM1 a SM2 Regulátor průtoku pro vestavbu do vratného potrubí solárního okruhu 9
