1 NÁSTAVBY PŘESTAVBY VALNÍKOV NÁSTAVBY VALNÍKOVÉ VALNÍKOVÉ NÁSTAVBY VALNÍKOV ÁSTAVBY S PLACHTOU LACHTOU VALNÍKOVÉ ÍKOVÉ NÁSTAVB NÁSTAVBY SE SHRNOVAC SHRNOVACÍ PLAC CHTOU HTOU PLACHTOU SKŘÍŇOVÉ NÁSTAVBY VOŠTINOVÉ SKŘÍŇOVÉ NÁSTAVBY HLINÍKOVÉ SKŘÍŇOVÉ NÁSTAVBY PLYWOODOVÉ SKŘÍŇOVÉ NÁSTAVBY IZOTERMICKÉ SKŘÍŇOVÉ NÁSTAVBY PEKAŘSKÉ SKLÁPĚCÍ NÁSTAVBY ODTAHOVÉ NÁSTAVBY COVER OBLOŽENÍ NÁKLADOVÉHO PROSTORU ZVÝŠENÍ OBSADITELNOSTI CHLADÍRENSKÁ IZOLACE UŽITKOVÝCH VOZŮ ZÁSTAVBY VOZIDEL FOTOGALERIE DOPLŇKY VESTAVBY

2 VALNÍKOVÉ NÁSTAVBY VALNÍKOVÉ NÁSTAVBY TECHNICKÉ PROVEDENÍ Podlahový rošt Podlaha Bočnice Sloupky Osvětlení Ostatní hliníkové profi ly šroubované obvodový profi l hliníkový eloxovaný vodovzdorná protiskluzová překližka tloušťky 15 mm hliníkové profi lované, výška 400 mm, eloxované přední čelo pevné hliníkové, výška 400 mm, eloxované + 2 ks výztuha zadní čelo hliníkové, výška 400 mm, eloxované + sklopný nášlapný schůdek přední pevné, zadní demontovatelné lakované v barvě kabiny středové výklopné, ocelové za příplatek poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami montáž valníku na vozidlo VOLITELNÉ DOPLŇKY NÁSTAVBY - Bočnice o výšce 500 mm elox - Zvýšení profilu předního čela o 200 mm - Nástřik bočnic 400 mm - vnější strana - Přední čelo Plywood 17 mm, barva bílá - Nástřik předního čela Plywood nebo AL provedení - Sloupek zadní 400 mm výklopný - Těsnící a dorazový profil bočnic VOLITELNÉ DOPLŇKY VOZIDLA - Střešní spojler - Spací nástavba - Nezávislé naftové teplovzdušné topení - Tažné zařízení - Hydraulické zvedací plošiny - Couvací kamery 2

3 RENAULT MASTER VALNÍK VALNÍKOVÉ NÁSTAVBY Typ podvozku ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3280 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 4000 x ,- VALNÍKOVÉ NÁSTAVBY s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3770 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3770 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4420 x ,- s dvoukabinou L2, R 3682 mm, přední pohon, ZN 1-montáž, 3,5t 2580 x ,- s dvoukabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,- s dvoukabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3010 x ,- s dvoukabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 2990 x ,- s dvoukabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 3670 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Středové sloupky výklopné (doporučeno nad 4 m délky nástavby) Upínací oka v obvodovém profi lu 1 pár Boční zábrany proti podjetí pevné jednořadé Schránka na nářadí 400x370x350mm Barel na vodu 30L s dávkovačem mýdla Osvětlení ložné plochy refl ektorem Aretace zadní bočnice s řetízkem ve vodorovné poloze Zvýšení profi lu předního čela o 200 mm 4 500,- Kč/pár 450,- Kč 3 700,- Kč 2 550,- Kč 1 960,- Kč 2 300,- Kč 550,- Kč 1380,- Kč VOLITELNÉ DOPLŇKY - VOZIDLO Nezávislé naftové topení ATESO BREEZE Nezávislé naftové topení WEBASTO AIR TOP 2000ST Rozvod vzduchu do spací nástavby Programovatelné spínací hodiny týdenní WEBASTO Couvací kamera s barevným LCD displejem ,- Kč ,- Kč 2 300,- Kč 3 870,- Kč ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. 3

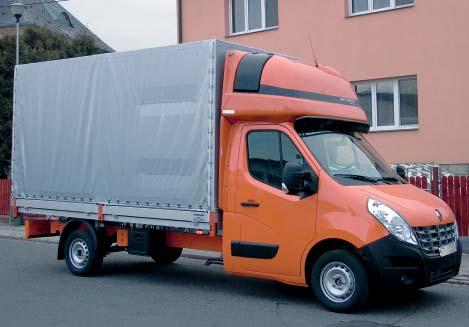

4 VALNÍKOVÉ NÁSTAVBY S PLACHTOU VALNÍKOVÉ NÁSTAVBY S PLACHTOU TECHNICKÉ PROVEDENÍ Podlahový rošt hliníkové profily šroubované obvodový profil hliníkový eloxovaný Podlaha Bočnice Sloupky Osvětlení Ostatní Plachtová konstrukce Plachta vodovzdorná protiskluzová překližka tloušťky 15 mm hliníkové profilované, výška 400 mm, eloxované přední čelo pevné hliníkové, výška 400 mm, eloxované + 2 ks výztuha zadní čelo hliníkové, výška 400 mm, eloxované + sklopný nášlapný schůdek přední pevné, zadní demontovatelné lakované v barvě kabiny středové výklopné, ocelové za příplatek poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami montáž valníku na vozidlo celohliníková střecha rovná 3 řady bočního hliníkového latění materiál Mehler odolný proti poškození celní nedělená s celním lankem boční kapsy proti nadouvání barva dle výběru VOLITELNÉ DOPLŇKY NÁSTAVBY - Bočnice o výšce 500 mm elox - Zvýšení profilu předního čela o 200 mm - Nástřik bočnic 400 mm - vnější strana - Přední čelo Plywood 17 mm, barva bílá - Nástřik předního čela Plywood nebo AL provedení - Sloupek zadní 400 mm výklopný - Těsnící a dorazový profil bočnic VOLITELNÉ DOPLŇKY VOZIDLA - Střešní spojler - Spací nástavba - Nezávislé naftové teplovzdušné topení - Tažné zařízení - Hydraulické zvedací plošiny - Couvací kamery 4

5 RENAULT MASTER VALNÍK VALNÍKOVÉ NÁSTAVBY S PLACHTOU Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3280 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 4000 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3770 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3770 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4420 x ,- s dvoukabinou L2, R 3682 mm, přední pohon, ZN 1-montáž, 3,5t 2580 x ,- s dvoukabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,. VALNÍKOVÉ NÁSTAVBY S PLACHTOU s dvoukabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3010 x ,- s dvoukabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 2990 x ,- s dvoukabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 3670 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Středové sloupky výklopné (doporučeno nad 4 m délky nástavby) Upínací oka v obvodovém profi lu 1 pár Boční zábrany proti podjetí pevné jednořadé Schránka na nářadí 400x370x340mm Barel na vodu 30L s dávkovačem mýdla Osvětlení ložné plochy refl ektorem Aretace zadní bočnice s řetízkem ve vodorovné poloze Nápadné označení vozidla refl exní Přídavné vzduchové pérování ZN Zvýšení profi lu předního čela o 200 mm 4 500,- Kč/pár 450,- Kč 3 700,- Kč 2 550,- Kč 1 960,- Kč 2 300,- Kč 550,- Kč 120,- Kč/m ,- Kč 1380,- Kč VOLITELNÉ DOPLŇKY - VOZIDLO Spací nástavba PONY ADAPT FANTASY s bočními spojlery v barvě kabiny Spací nástavba PONY s bočními spojlery v barvě kabiny Střešní spojler PONY + boční spojlery v barvě kabiny Nezávislé naftové topení ATESO BREEZE Nezávislé naftové topení WEBASTO AIR TOP 2000ST Rozvod vzduchu do spací nástavby Programovatelné spínací hodiny týdenní WEBASTO Couvací kamera s barevným LCD displejem ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč 2 300,- Kč 3 870,- Kč ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. 5

6 VALNÍKOVÉ NÁSTAVBY SE SHRNOVACÍ PLACHTOU VALNÍKOVÉ NÁSTAVBY SE SHRNOVACÍ PLACHTOU TECHNICKÉ PROVEDENÍ Podlahový rošt Podlaha Bočnice hliníkové profily šroubované obvodový profil hliníkový eloxovaný vodovzdorná protiskluzová překližka tloušťky 15 mm CS profil a pyramidový profil výšky 100 mm přední čelo pevné hliníkové, výška 1200 mm, eloxované + 2 ks výztuha zadní čelo hliníkové, výška 400 mm, eloxované + sklopný nášlapný schůdek Sloupky Osvětlení Ostatní Plachtová konstrukce Plachta přední pevné, zadní pevné hliníkové eloxované středové posuvné, lámací, ocelové poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami montáž valníku na vozidlo celohliníková střecha pevná 3 řady bočního hliníkového latění hliníkový vodící profil pro rolny shrnovací plachty materiál Mehler odolný proti poškození podélné uchycení boční plachty napínáky a popruhy za obvodový rám barva dle výběru shrnování plachty zezadu dopředu i opačně VOLITELNÉ DOPLŇKY NÁSTAVBY - Bočnice o výšce 500 mm elox - Zvýšení profilu předního čela o 200 mm - Nástřik bočnic 400 mm - vnější strana - Přední čelo Plywood 17 mm, barva bílá - Nástřik předního čela Plywood nebo AL provedení - Těsnící a dorazový profil bočnic VOLITELNÉ DOPLŇKY VOZIDLA - Střešní spojler - Spací nástavba - Nezávislé naftové teplovzdušné topení - Tažné zařízení - Hydraulické zvedací plošiny - Couvací kamery 6

7 VALNÍKOVÉ NÁSTAVBY SE SHRNOVACÍ PLACHTOU RENAULT MASTER VALNÍK jedna strana shrnovácí (vnitřní výška 2200 mm) ložná plocha cena s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 4000 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3770 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3770 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t + prodloužení 4930 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t + prodloužení 4930 x ,- obě strany shrnovácí (vnitřní výška 2200 mm) ložná plocha cena s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 4000 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3770 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3770 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4420 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t + prodloužení 4930 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t + prodloužení 4930 x ,- VALNÍKOVÉ NÁSTAVBY SE SHRNOVACÍ PLACHTOU Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Zadní panelová vrata - dvoukřídlá Upínací oka v obvodovém profi lu 1 pár Boční zábrany proti podjetí pevné jednořadé Schránka na nářadí 400x370x340mm Barel na vodu 30L s dávkovačem mýdla Osvětlení ložné plochy refl ektorem Aretace zadní bočnice s řetízkem ve vodorovné poloze Nápadné označení vozidla refl exní Přídavné vzduchové pérování ZN ,- Kč 450,- Kč 3 700,- Kč 2 550,- Kč 1 960,- Kč 2 300,- Kč 550,- Kč 120,- Kč/m ,- Kč VOLITELNÉ DOPLŇKY - VOZIDLO Spací nástavba PONY (ADAPT FANTASY) s bočními spojlery v barvě kabiny ,- Kč Spací nástavba PONY s bočními spojlery v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery v barvě kabiny ,- Kč Nezávislé naftové topení ATESO BREEZE ,- Kč Nezávislé naftové topení WEBASTO AIR TOP 2000ST ,- Kč Rozvod vzduchu do spací nástavby 2 300,- Kč Programovatelné spínací hodiny týdenní WEBASTO 3 870,- Kč Couvací kamera s barevným LCD displejem ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. 7

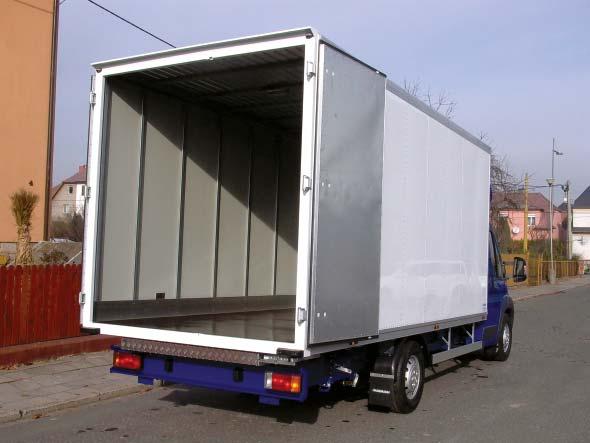

8 VOŠTINOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ VOŠTINOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ TECHNICKÉ PROVEDENÍ Podlahový rošt Portál zadních dveří Stěny Podlaha hliníkový - šroubovaný hliníkový ELOX voštinové panely v barvě bílé síly 17 mm (variantně 14 mm), vnější rohové profily hliníkové ELOX vodovzdorná protiskluzová překližka síly 15 mm spodní okopové hliníkové lišty Střecha Zadní dveře Osvětlení Ostatní laminátová, hliníkové omega profily dvoukřídlé, uzamykatelné tyčové zavírání vnější v provedení nerez v otevřeném stavu jsou dveře aretovány pružinovými západkami těsnění dveří splňuje podmínky vysoké prachotěsnosti nástupní schody vzadu vnitřní 2 ks stropní svítilna zapuštěná poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami 2 ks gumové dorazy na zadním rámu na pravé straně umístěny výsuvné schůdky a madlo montáž na vozidlo VÝHODY VOŠTINOVÝCH PANELŮ Stěny z voštinových panelů jsou mimořádně lehké, bez spár a nýtovaných spojů vhodné pro umístění reklamy. Polykarbonátové jádro panelu je extrémně odolné proti nárazu a lomu. Mezi další vlastnosti voštinového panelu patří vyšší odolnost proti poškození nárazem. Panel dokáže vstřebat 20% energie nárazu oproti běžnému dřevěnému panelu Panel se chová lépe při dlouhodobé zátěži. Je stálý, i za vysokých teplot nedochází k deformacím. Delší životnost skříně. Panel odolný proti vodě, plísním a houbám nižší náklady na údržbu. 8

9 RENAULT MASTER VOŠTINOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3270 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3940 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3710 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3710 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4360 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4360 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Boční křídlové dveře ,- Kč Podlaha protiskluzová překližka 18 mm skříň 212,- Kč/1,25 m délky Litá podlaha 480,- Kč/m 2 Upevňovací lišty Fe/Zn 134x12 325,- Kč/m Nerez 130x11,5 838,- Kč/m Rozpěrná tyč Al čtvercová 60x60 mm, nepružný teleskop 4 260,- Kč Rozpěrná tyč Fe s teleskopem a pružinou 2 630,- Kč Rozpěrná tyč vertikální Fe 3 880,- Kč Ochranná lišta z překližky 230,- Kč/m Spodní zajištění dveří - pozink v Al pouzdře 1 159,- Kč/ks Spodní zajištění dveří - nerez v Al pouzdře 1 654,- Kč/ks Zadní nástupní schod 9 990,- Kč Skříňka na nářadí 400x370x340mm 2 550,- Kč Barel na vodu 30L s dávkovačem mýdla 1 960,- Kč Přídavné vzduchové pérování ZN ,- Kč VOŠTINOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ VOLITELNÉ DOPLŇKY - VOZIDLO Střešní spojler PONY v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery v barvě kabiny ,- Kč Střešní spojler PONY + nástavec v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery + nástavec v barvě ,- Kč Spací nástavba PONY (ADAPT FANTASY) s bočními spojlery v barvě kabiny ,- Kč Spací nástavba PONY s bočními spojlery v barvě kabiny ,- Kč Nástavec na spací nástavbu 6 900,- Kč Nezávislé naftové topení ATESO BREEZE ,- Kč Nezávislé naftové topení WEBASTO AIR TOP 2000ST ,- Kč Rozvod vzduchu do spací nástavby a kabiny s klapkou 2 300,- Kč Programovatelné spínací hodiny týdenní WEBASTO 3 870,- Kč Externí čidlo do spací kabiny PONY 1 500,- Kč Couvací kamera s barevným LCD displejem ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. 9

10 HLINÍKOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ HLINÍKOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ TECHNICKÉ PROVEDENÍ Podlahový rošt: Portál zadních dveří: Stěny: Podlaha: hliníkový - šroubovaný ocelový, žárově zinkovaný a následně lakovaný v barvě bílé (alternativě hliníkový) hliníkové klemované plechy v barvě bílé vnější rohové profily hliníkové s úpravou ELOX (alternativně lakované) vodovzdorná protiskluzová překližka síly 15mm spodní okopové hliníkové lišty Střecha: Zadní dveře: Osvětlení: Ostatní laminátová, hliníkové omega profily dvoukřídlé, uzamykatelné 1 ks tyčové zavírání zapuštěné v provedení nerez v otevřeném stavu aretovány pružinovými západkami těsnění dveří splňuje podmínky vysoké prachotěsnosti vnitřní 2 ks stropních svítilen poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami 2 ks gumové dorazy na zadním rámu na pravé straně umístěny výsuvné schůdky a madlo montáž na vozidlo VOLITELNÉ DOPLŇKY NÁSTAVBY Boční křídlové dveře Podlaha protiskluzová překližka 18 mm skříň Litá podlaha Upevňovací lišty - Fe/Zn Upevňovací lišty - Nerez Rozpěrná tyč kruhová Rozpěrná tyč vertikální Ochranná lišta z překližky Spodní zajištění dveří VOLITELNÉ DOPLŇKY VOZIDLA - Střešní spojler - Spací nástavba - Nezávislé naftové teplovzdušné topení - Tažné zařízení - Hydraulické zvedací plošiny - Couvací kamery 10

11

12 PLYWOODOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ PLYWOODOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ TECHNICKÉ PROVEDENÍ Podlahový rošt Portál zadních dveří Stěny Podlaha hliníkový - šroubovaný ocelový zinkovaný a následně lakovaný v barvě bílé (alternativě hliníkový) plywoodové panely v barvě bílé síly 14 mm, vnější rohové profily hliníkové ELOX (alternativně lakované) vodovzdorná protiskluzová překližka síly 15 mm spodní okopové hliníkové lišty Střecha Zadní dveře Osvětlení Ostatní laminátová, hliníkové omega profily, prosvětlovací pruh dvoukřídlé, uzamykatelné tyčové zavírání vnější v provedení nerez v otevřeném stavu jsou dveře aretovány pružinovými západkami těsnění dveří splňuje podmínky vysoké prachotěsnosti vnitřní 2 ks stropní svítilna zapuštěná poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami 2 ks gumové dorazy na zadním rámu na pravé straně umístěny výsuvné schůdky a madlo montáž na vozidlo VOLITELNÉ DOPLŇKY NÁSTAVBY Boční křídlové dveře Podlaha protiskluzová překližka 18 mm skříň Litá podlaha Upevňovací lišty - Fe/Zn Upevňovací lišty - Nerez Rozpěrná tyč kruhová Rozpěrná tyč vertikální Ochranná lišta z překližky Spodní zajištění dveří VOLITELNÉ DOPLŇKY VOZIDLA - Střešní spojler - Spací nástavba - Nezávislé naftové teplovzdušné topení - Tažné zařízení - Hydraulické zvedací plošiny - Couvací kamery 12

13 RENAULT MASTER PLYWOODOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3270 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3940 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3710 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3710 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4360 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4360 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Boční křídlové dveře ,- Kč Podlaha protiskluzová překližka 18 mm skříň 212,- Kč/1,25 m délky Litá podlaha 480,- Kč/m 2 Upevňovací lišty Fe/Zn 134x12 325,- Kč/m Nerez 130x11,5 838,- Kč/m Rozpěrná tyč Al čtvercová 60x60 mm, nepružný teleskop 4 260,- Kč Rozpěrná tyč Fe s teleskopem a pružinou 2 630,- Kč Rozpěrná tyč vertikální Fe 3 880,- Kč Ochranná lišta z překližky 230,- Kč/m Spodní zajištění dveří - pozink v Al pouzdře 1 159,- Kč/ks Spodní zajištění dveří - nerez v Al pouzdře 1 654,- Kč/ks Zadní nástupní schod 9 990,- Kč Skříňka na nářadí 400x370x340mm 2 550,- Kč Barel na vodu 30L s dávkovačem mýdla 1 960,- Kč Přídavné vzduchové pérování ZN ,- Kč PLYWOODOVÁ SKŘÍŇOVÁ NÁSTAVBA PRACHOTĚSNÁ VOLITELNÉ DOPLŇKY - VOZIDLO Střešní spojler PONY v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery v barvě kabiny ,- Kč Střešní spojler PONY + nástavec v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery + nástavec v barvě ,- Kč Spací nástavba PONY (ADAPT FANTASY) s bočními spojlery v barvě kabiny ,- Kč Spací nástavba PONY s bočními spojlery v barvě kabiny ,- Kč Nástavec na spací nástavbu 6 900,- Kč Nezávislé naftové topení ATESO BREEZE ,- Kč Nezávislé naftové topení WEBASTO AIR TOP 2000ST ,- Kč Rozvod vzduchu do spací nástavby a kabiny s klapkou 2 300,- Kč Programovatelné spínací hodiny týdenní WEBASTO 3 870,- Kč Externí čidlo do spací kabiny PONY 1 500,- Kč Couvací kamera s barevným LCD displejem ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. 13

14 PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA IZOTERMICKÁ TECHNICKÉ PROVEDENÍ Mezirám PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA IZOTERMICKÁ ocelový, žárově zinkovaný profil Z nebo hliníkový profil U (alternativně lakovaný) Portál zadních dveří nerezový (alternativně ocelový, zinkovaný, lakovaný) Stěny sendvičové panely opláštěné laminátem s izolací polyuretan, které jsou následně vlepeny do hliníkových rohových prvků (alternativně lakované) Podlaha Střecha Zadní dveře Osvětlení Ostatní samonosná podlaha izolovaný panel včetně podlahové překližky litá podlaha v provedení protiskluzovém spodní okopové hliníkové lišty panelová dvoukřídlé, uzamykatelné povrchové tyčové zavírání v provedení nerez v otevřeném stavu aretovány pružinovými západkami těsnění dveří splňuje podmínky vysoké prachotěsnosti a tepelné izolace na pravé straně umístěny výsuvné schůdky a madlo vnitřní 2 ks stropní svítilna zapuštěná poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami 2ks gumové dorazy na zadním rámu montáž na vozidlo IZO izotermická (izolovaná) do 15 C FNA chladírenská do 0 C FRC mrazírenská do -20 C Typ IZO Typ FNA Typ FRC síla panelů: boky, střecha, dveře, přední čelo 40 mm; podlaha 40 mm přední čelo vyztužené pro zavěšení chladícího agregátu síla panelů: boky 40mm, zadní dveře 55mm, přední čelo a střecha 60mm; podlaha 110mm přední čelo vyztužené pro zavěšení chladícího agregátu síla panelů: boky 55mm, přední čelo a střecha 100 mm; podlaha 130 mm; zadní dveře 85 mm 14

15 PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA IZOTERMICKÁ RENAULT MASTER - IZO (IZOTERMICKÁ) Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3890 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3660 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3660 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4310 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4310 x ,- RENAULT MASTER - FNA (CHLADÍRENSKÁ) Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3890 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3660 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3660 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4310 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4310 x ,- PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA IZOTERMICKÁ RENAULT MASTER - FRC (MRAZÍRENSKÁ) Typ podvozku (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3890 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3660 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3660 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4310 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4310 x ,- DOPLŇKY Boční křídlové dveře IZO Boční křídlové dveře FNA Boční křídlové dveře FRC Lamelová clona (žaluzie) pro jedno křídlo dveří ,- Kč ,- Kč ,- Kč 5.850,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. Poznámka: u vozidel nad 3,5 t jsou boční zábrany proti podjetí již v ceně. Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. 15

16 PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA PEKAŘSKÁ TECHNICKÉ PROVEDENÍ Spojení panelů: Podlahový rošt: Stěny: Podlaha: Střecha: Zadní dveře: Boční dveře: Osvětlení: Ostatní: PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA PEKAŘSKÁ sendvičové panely opláštěné laminátem s izolací polyuretan, které jsou následně vlepeny do hliníkových rohových prvků tloušťka panelů 40 mm koncepce jako u skříně IZO hliníkový, složený z profilovaných hliníkových příčníků a podélníků (alternativně ocelový, zinkovaný nebo lakovaný) sendvičové panely opláštěné laminátem s izolací polyuretan, které jsou následně vlepeny do hliníkových rohových prvků neizolovaná voděodolná překližka síly 15 mm včetně lité, hladké vrstvy spodní okopové hliníkové lišty výšky 160 mm panel izolovaný polyuretanem dvoukřídlé, uzamykatelné otevíratelné o 270 povrchové tyčové zavírání v provedení nerez v otevřeném stavu aretovány pružinovými západkami těsnění dveří splňuje podmínky vysoké prachotěsnosti a tepelné izolace na levém boku 1x jednokřídlé dveře zapuštěné nerezové zavírání těsnění dveří splňuje podmínky vysoké prachotěsnosti vnitřní 2 ks stropní svítilna zapuštěná poziční LED dle vyhlášky EHK zadní plastové blatníky se zástěrkami boční zábrany proti podjetí, hliníkové jednořadé, pevné 2 ks gumové dorazy na zadním rámu na pravé straně umístěny výsuvné schůdky a madlo montáž na vozidlo 2 ks odvětrávací mřížky na L straně, mřížky neuzavírací o rozměru 310x110 mm 2 řady ochranné lišty z hliníkového hladkého plechu šíře 100 mm 16

17 RENAULT MASTER PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA PEKAŘSKÁ Typ podvozku - varianta I (vnitřní výška 1900 mm) ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3220 x ,- s kabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3890 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3660 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 4,5t 3660 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 3,5t 4310 x ,- s kabinou L4, R 4332 mm, zadní pohon, ZN 2-montáž, 4,5t 4310 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. Vnitřní výška mm. VOLITELNÉ DOPLŇKY - NÁSTAVBA Boční křídlové dveře ,- Kč Podlaha protiskluzová překližka 18 mm skříň 212,- Kč/1,25 m délky Upevňovací lišty Fe/Zn 134x12 325,- Kč/m Nerez 130x11,5 838,- Kč/m Rozpěrná tyč Al čtvercová 60x60 mm, nepružný teleskop 4 260,- Kč Rozpěrná tyč Fe s teleskopem a pružinou 2 630,- Kč Rozpěrná tyč vertikální Fe 3 880,- Kč Ochranná lišta z překližky 230,- Kč/m Spodní zajištění dveří - pozink v Al pouzdře 1 159,- Kč/ks Spodní zajištění dveří - nerez v Al pouzdře 1 654,- Kč/ks Dělící příčka pekař - 2ks Al profi lu 3 880,- Kč Dělící příčka pekař - 4ks Al profi lu 4 950,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. PANELOVÁ SKŘÍŇOVÁ NÁSTAVBA PEKAŘSKÁ VOLITELNÉ DOPLŇKY - VOZIDLO Střešní spojler PONY v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery v barvě kabiny ,- Kč Střešní spojler PONY + nástavec v barvě kabiny ,- Kč Střešní spojler PONY + boční spojlery + nástavec v barvě ,- Kč Spací nástavba PONY (ADAPT FANTASY) s bočními spojlery v barvě kabiny ,- Kč Spací nástavba PONY s bočními spojlery v barvě kabiny ,- Kč Nástavec na spací nástavbu 6 900,- Kč Nezávislé naftové topení ATESO BREEZE ,- Kč Nezávislé naftové topení WEBASTO AIR TOP 2000ST ,- Kč Rozvod vzduchu do spací nástavby a kabiny s klapkou 2 300,- Kč Programovatelné spínací hodiny týdenní WEBASTO 3 870,- Kč Externí čidlo do spací kabiny PONY 1 500,- Kč Couvací kamera s barevným LCD displejem ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. 17

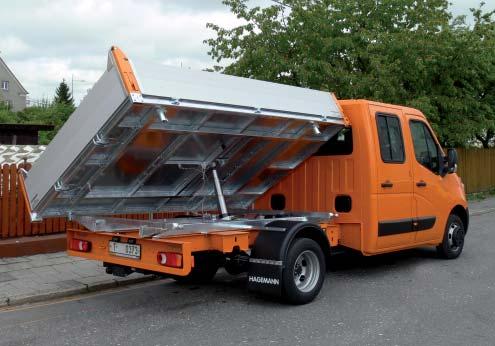

18 SKLÁPĚCÍ NÁSTAVBA TŘÍSTRANNÁ S3 TECHNICKÉ PROVEDENÍ SKLÁPĚCÍ NÁSTAVBA TŘÍSTRANNÁ S3 - Třístranné sklápění dozadu a na L a P stranu - mezirám ocelový zinkovaný alt. lakovaný - rošt korby ocelový zinkovaný alt. lakovaný - podlaha z ocelového pozinkovaného plechu 3 mm - bočnice hliníkové eloxované, sklopné dolů a výkyvné s automatickým otevíráním zadního čela - výška bočnic 400mm - elektrohydraulický agregát 12V s olejovou nádrží - úhel sklonu cca 50 stupňů - ovládání z kabiny vozidla vypínačem - omezovač zdvihu - podpěra zvednuté korby - montáž nástavby na vozidlo - zadní plastové blatníky se zástěrkami - poziční osvětlení LED dle vyhlášky EHK RENAULT MASTER Typ podvozku ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3280 x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3280 x ,- s dvoukabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 3180 x ,- s dvoukabinou L3, R 4332 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 3280 x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Upínací třmen s okem na podlaze Síťová ochrana kabiny přední rám Boční zábrany pevné 1 řada Skříňka na nářadí Maják zábleskový oranžový Maják rotační oranžový Hydraulický nakládací jeřáb Plachtová konstrukce Síťové nástavce bočnic výšky 800 mm Dálkové ovládání na spirálovém kabelu Pracovní světlomet vzadu na kabině 1 ks Přídavné vzduchové pérování ZN 634,- Kč/ks 6 350,- Kč 3 700,- Kč 2 516,- Kč 7 120,- Kč/ks 2 515,- Kč/ks na dotaz na dotaz na dotaz na dotaz 2 500,- Kč ,- Kč Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. 18

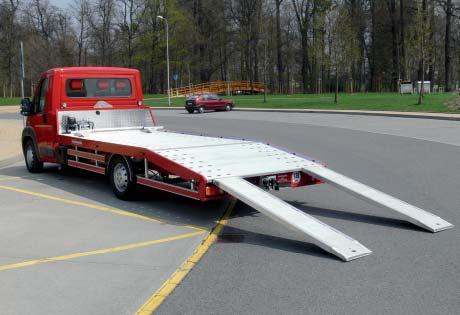

19 TECHNICKÉ PROVEDENÍ ODTAHOVÁ NÁSTAVBA HLINÍKOVÁ PEVNÁ - jednoduchá odtahová nástavba, 1x lomená - hliníkový mezirám a zadní nárazník - obvodový rám na bocích a předním čele lakovaný v odstínu RAL nebo v barvě kabiny - plošina z hliníkových podlahových profilů s hliníkovým obvodovým profilem - otvory na plošině pro upínací pásy - lom chráněn nerezovým plechem - přední ocelová hrazda o výšce 600 mm se 2 kusy pracovních světlometů + koule ISO pro uchycení přívěsu - 2 kusy přestavitelných dojezdových klínů - hliníkové nájezdové lyžiny suvně uložené pod nástavbou za zadní nápravou - ruční příčný posuv navijáku - poziční osvětlení LED dle vyhlášky EHK - zadní plastové blatníky se zástěrkami - 2 ks skříňky na nářadí - váha nástavby 430 kg ODTAHOVÁ NÁSTAVBA HLINÍKOVÁ PEVNÁ RENAULT MASTER - KRÁTKÁ KABINA Typ podvozku ložná plocha cena s kabinou L2, R 3682 mm, přední i zadní pohon, ZN 1-montáž, 3,5t 4800x ,- s kabinou L3, R 3682 mm, zadní pohon, ZN 2-montáž, 3,5t 4800x ,- Uvedené rozměry ložné plochy nástavby jsou doporučené, karosovatelné pro daný podvozek. VOLITELNÉ DOPLŇKY - NÁSTAVBA Rolna na zlomu plošiny Boční nasunovací kladka Krycí přejezdový plech lyžin TZ koule ISO 50 na zádi vozidla Kotvící třmen s okem hliníková odtahovka Maják zábleskový oranžový Maják rotační oranžový Barel na vodu 30L s dávkovačem mýdla Skříňka na nářadí 400x370x340mm Elektrický naviják s ovládáním na spirálovém kabelu Přídavné vzduchové pérování ZN 4 850,- Kč/ks 1 425,- Kč/ks 1 960,- Kč/pár 8 320,- Kč 550,- Kč/ks 7 120,- Kč /ks 2 515,- Kč/ks 1 960,- Kč 2 550,- Kč ,- Kč ,- Kč 19

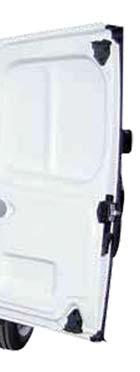

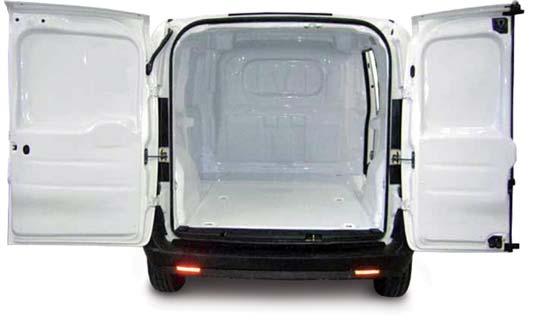

20 COVER OBLOŽENÍ NÁKLADOVÉHO PROSTORU COVER OBLOŽENÍ NÁKLADOVÉHO PROSTORU TECHNICKÉ PROVEDENÍ - skládá se z tvarovaných panelů ze skelných vláken - montáž kitu do vozidla pomocí nýtů a silikonového tmele - protiskluzová podlaha - panely jsou jednotlivě vyměnitelné v případě nehody - umožňuje přístup k osvětlení a dalšímu zařízení a lze tedy snadno provádět běžnou údržbu - tloušťka panelu: 3-5 mm - zaoblené rohy, aby nedocházelo k zadržování vody a nečistot - povrch vhodný pro styk s potravinami - kit vyjímatelný a přenosný na jiné vozidlo stejného typu - teplotní koeficient 2,3 W / (m² K) - snadná údržba celého nákladadového prostoru - voděodolný - snadné čištění tlakovými přístroji na vodu a páru - odolnost vůči dezinfekčním prostředkům - výrobek certifikovaný dle norem - 3-letá záruka. VOLITELNÉ DOPLŇKY - Hliníková podlaha - Umělohmotný koberec - Upínací systém - Police - Litá podlaha modulární police upínací systém hliníková podlaha 20

21 RENAULT COVER OBLOŽENÍ NÁKLADOVÉHO PROSTORU typ rozvor verze cena vestavby litá podlaha hliníková podlaha poličky celý nákl. prostor poličky polovina nákl. prostor DACIA LOGAN 2630 z dveře , , , , ,- DACIA DOKKER 2810 z + b dveře , , , , ,- KANGOO 2313 z dveře , , , , , z dveře , , , , , z + b dveře , , , , , z + b dveře , , , , ,- TRAFIC 3098 L1H , , , , , L2H , , , , , L1H , , , , , L2H , , , , ,- MASTER TRACTION 3182 L1H , , , , , L1H , , , , , L2H , , , , , L2H , , , , , L3H , , , , , L3H , , , , ,- COVER OBLOŽENÍ NÁKLADOVÉHO PROSTORU MASTER PROPULSION 3682 L3H , , , , , L3H , , , , , L4H , , , , , L4H , , , , ,- Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. umělohmotná podlaha dřevěná podlaha upínací oka 21

22 PŘESTAVBA 3+3 BASIC PŘESTAVBA 3+3 BASIC TECHNICKÉ PROVEDENÍ Za sedadlo řidiče a jedno nebo dvousedadlo spolujezdce je namontována 1 řada tří sedadel s tříbodovými bezpečnostními pásy. Sedadla jsou na společné kovové konstrukci. Potahová látka šedočerná. Sedadlo pevné s polohovatelným opěradlem. Sedadlo přišroubováno pevně k podlaze pomocí šroubů. Původní přepážka je demontována a vyrobena nová přepážka, ta je pevně uchycena ve stropě a k podlaze. Boční okna (1 ks vlevo a 1 ks vpravo) jsou dodávána v pevné variantě. Vestavba je homologována a bude zapsána do TP. VOLITELNÉ DOPLŇKY NÁSTAVBY Podlaha v celém nákladovém prostoru - překližka vodovzdorná-protiskluzová Obložení boků nákladového prostoru - překližka 4 mm Obložení stropu nákladového prostoru - překližka 4 mm Zadní dvoukřídlé dveře - obložení překližkou 4 mm Posuvné okno na levé nebo pravé straně Střešní okno Čalounění stropu v celé délce nákladového prostoru + 1 ks stropního světla Okno v dělící přepážce Otevírací dvířka ve spodní části dělící přepážky Osvětlení nástupního schodu LED Osvětlení prostoru pro cestující LED 22

23

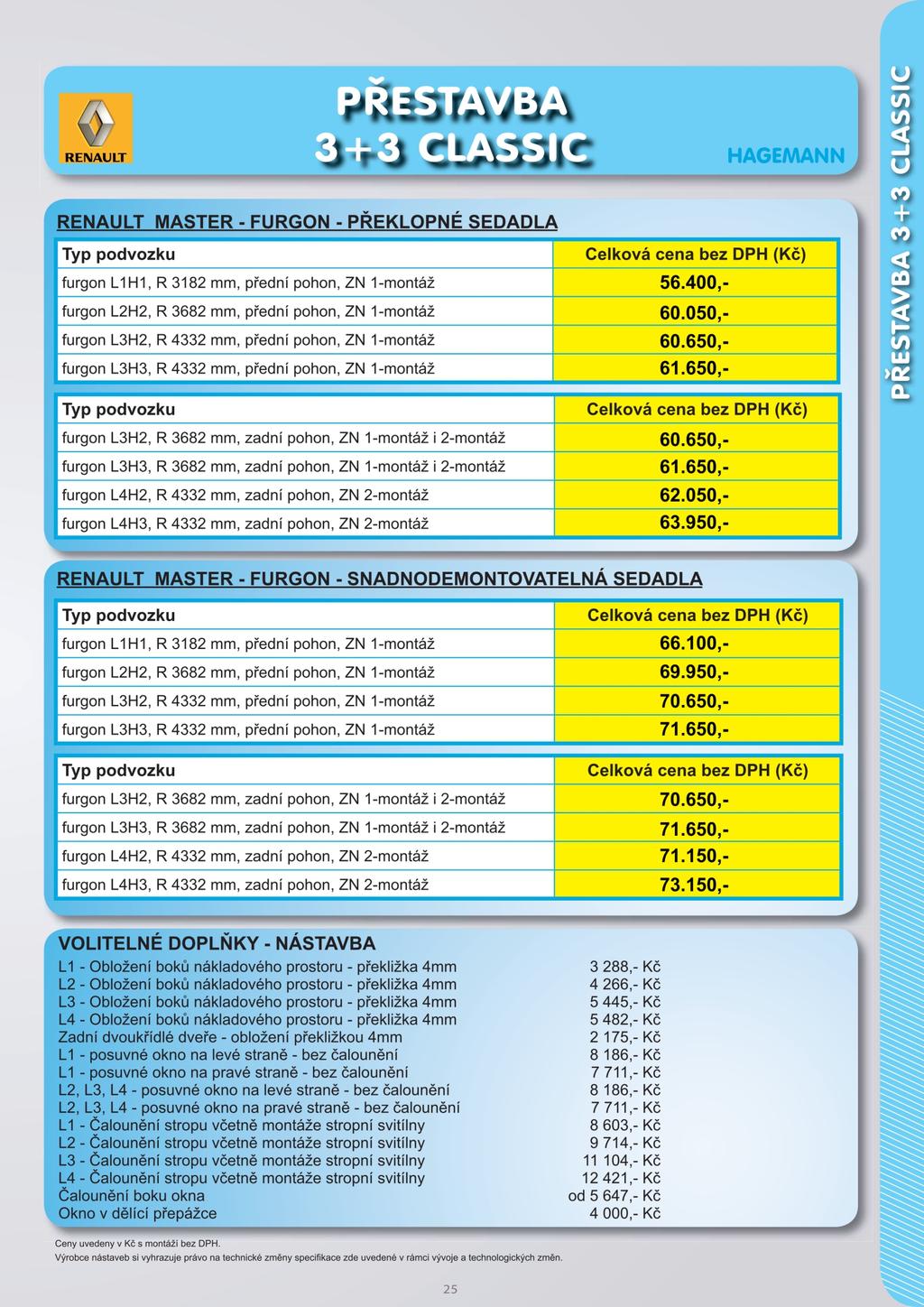

24 PŘESTAVBA 3+3 CLASSIC PŘESTAVBA 3+3 CLASSIC TECHNICKÉ PROVEDENÍ Za sedadlo řidiče a jedno nebo dvousedadlo spolujezdce je namontována 1 řada tří sedadel s dvoubodovými bezpečnostními pásy nebo 1 řada tří sedadel s tříbodovými pásy. Sedadla jsou na společné kovové konstrukci. Potahová látka šedočerná. Sedadlo překlopné směrem dopředu nebo sedadlo se systémem pro snadnou demontáž sedadla. Původní přepážka je demontována a vyrobena nová přepážka, ta je suvně uchycena ve stropních kolejnicích. Tím je možno po překlopení nebo vyjmutí druhé řady sedadel její přesunutí směrem dopředu. Boční okna (1 ks vlevo a 1 ks vpravo) jsou dodávána v pevné variantě. Na původní podlahu nákladového prostoru je položena vodovzdorná protiskcluzová překližka síly 9 mm (překlopná sedadla) nebo 15 mm (demontovatelná sedadla). Nástupní hrany olištovány nerezovými lištami a spoje přetmeleny. Vestavba je homologována a bude zapsána do TP. VOLITELNÉ DOPLŇKY NÁSTAVBY Obložení boků nákladového prostoru - překližka 4 mm Obložení stropu nákladového prostoru - překližka 4 mm Zadní dvoukřídlé dveře - obložení překližkou 4 mm Posuvné okno na levé nebo pravé straně Střešní okno Čalounění stropu v celé délce Okno v dělící přepážce Otevírací dvířka ve spodní části dělící přepážky Osvětlení nástupního schodu LED Osvětlení prostoru pro cestující LED 24

25

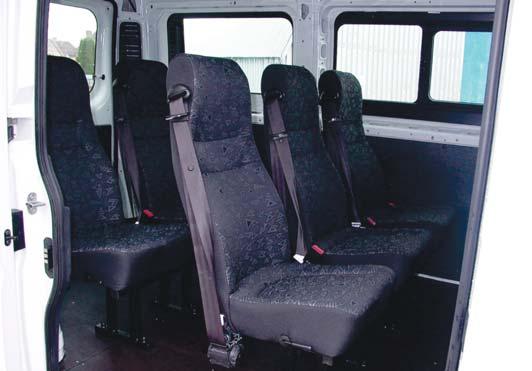

26 PŘESTAVBA CLASSIC PŘESTAVBA CLASSIC TECHNICKÉ PROVEDENÍ Za sedadlo řidiče a jedno nebo dvousedadlo spolujezdce jsou namontovány 2 řady tří sedadel s tříbodovými bezpečnostními pásy. Sedadla jsou na společné kovové konstrukci. Potahová látka šedočerná. Sedadla jsou snadno demontovatelná. Sedadla přišroubována k podlaze pomocí šroubů se systémem pro snadnou demontáž sedadel. Původní přepážka je demontována a vyrobena nová přepážka, ta je suvně uchycena ve stropních kolejnicích. Tím je možno po demontáži jedné nebo druhé řady sedadel její přesunutí směrem dopředu. Boční okna 2 kusy posuvně otevírací na levé straně, pevné na pravé straně vč. bočních posuvných dveřích. Na původní podlahu nákladového prostoru je položena vodovzdorná protiskluzová překližka síly 15 mm. Nástupní hrany olištovány nerezovými lištami a spoje přetmeleny. Vestavba je homologována a bude zapsána do TP jako speciální montážní vozidlo kategorie N1. VOLITELNÉ DOPLŇKY NÁSTAVBY Podlaha v celém nákladovém prosotru - 15 mm překližka vodovzdorná-protiskluzová Obložení boků nákladového prostoru - překližka 4 mm Obložení stropu nákladového prostoru - překližka 4 mm Zadní dvoukřídlé dveře - obložení překližkou 4 mm Posuvné okno na levé nebo pravé straně Střešní okno Čalounění stropu Okno v dělící přepážce Otevírací dvířka ve spodní části dělící přepážky Osvětlení nástupního schodu LED Osvětlení prostoru pro cestující LED 26

27

28 CHLADÍRENSKÁ IZOLACE UŽITKOVÝCH VOZŮ CHLADÍRENSKÁ IZOLACE UŽITKOVÝCH VOZŮ TECHNICKÉ PROVEDENÍ Nákladový prostor vozidla je obložen zdravotně nezávadným, plastovým obložením určeným pro styk s potravinami. Materiál použitý k obložení nákladového prostoru splňuje VŠECHNY přísné požadavky kladené přepravními možnostmi daného vozidla a splňuje legislativní normu. Pod obložením je celý nákladový prostor tepelně zaizolován. Zadní i boční dveře jsou rovněž tepelně izolované. Všechny spoje obložení jsou slepeny (variantně svařeny), tak že je zabráněno zatékání nečistot a vody při mytí mezi obložení a karoserii. Spoje mezi obložením a karoserii jsou tmeleny (variantně svařeny). Výhoda tohoto obložení spočívá v možnosti okamžité opravy poškozeného obložení a možností úplného rozebrání a odstranění obložení pro případné opravy karoserie vozidla. Obložení má vynikající technické a pevnostní vlastnosti a vyniká jednoduchou údržbou. Je odolné vůči desinfekčním prostředkům. 28

29 Typ podvozku CHLADÍRENSKÁ IZOLACE UŽITKOVÝCH VOZŮ RENAULT - CHLADÍRENSKÁ IZOLACE + AGREGÁT MASTER objem [m 3 ] cena izolace furgon L1H1, R 3182 mm, přední pohon, ZN 1-montáž ,- furgon L2H2, R 3682 mm, přední pohon, ZN 1-montáž 10, ,- furgon L3H2, R 4332 mm, přední pohon, ZN 1-montáž ,- furgon L3H3, R 4332 mm, přední pohon, ZN 1-montáž 14, ,- furgon L3H2, R 3682 mm, zadní pohon, ZN 1-montáž i 2-montáž furgon L3H3, R 3682 mm, zadní pohon, ZN 1-montáž i 2-montáž 12, ,- 14, ,- furgon L4H2, R 4332 mm, zadní pohon, ZN 2-montáž 14, ,- furgon L4H3, R 4332 mm, zadní pohon, ZN 2-montáž ,- agregát Carrier Viento ,- Viento ,- Viento ,- Viento ,- Viento ,- Viento ,- Viento ,- Viento ,- agregát Safkar Penguen ,- Penguen 230k ,- Penguen 230k ,- Penguen 230k ,- Penguen 230k ,- Penguen 230k ,- Penguen 230k ,- Penguen 230k ,- CHLADÍRENSKÁ IZOLACE UŽITKOVÝCH VOZŮ TRAFIC Typ podvozku objem [m 3 ] cena izolace furgon L1H1, R 3098 mm, přední pohon, ZN 1-montáž ,- furgon L2H1, R 3498 mm, přední pohon, ZN 1-montáž 5, ,- furgon L2H2, R 3498 mm, přední pohon, ZN 1-montáž 8, ,- agregát Carrier Viento ,- Viento ,- Viento ,- agregát Safkar Penguen ,- Penguen ,- Penguen ,- KANGOO Typ podvozku objem [m 3 ] cena izolace Expres, R 2697 mm, přední pohon, ZN 1-montáž 2, ,- Expres Maxi, R 3081 mm, přední pohon, ZN 1-montáž 3, ,- agregát Carrier Viento ,- Viento ,- agregát Safkar Penguen ,- Penguen ,- Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifikace zde uvedené v rámci vývoje a technologických změn. 29

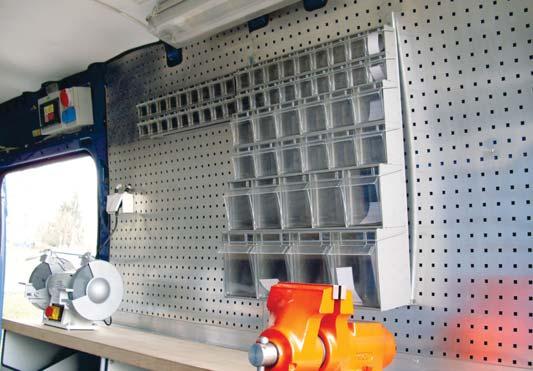

30 ZÁSTAVBY VOZIDEL ZÁSTAVBY VOZIDEL TECHNICKÉ PROVEDENÍ Podlaha vodovzdorná protiskluzová překližka o síle 9 nebo 15 mm nástupní hrany jsou olištovány nerezovým plechem spoje podlahy přetmeleny silikonovým tmelem Obložení boku karoserie vozidla je obložena překližkou síly 4 mm, obložení levého boku v celé délce a pravého boku od zadních dveří k bočním dveřím 2 varianty výšek obložení: 1.) obložení do výšky prvního podélného nosníku karoserie vozidla 2.) obložení do výšky nejvyššího podélného nosníku karoserie vozidla 30

31 PODLAHY - RENAULT FURGON ZÁSTAVBY VOZIDEL Podlaha je zhotovena z vodovzdorné protiskluzové překližky o síle 9 nebo 15 mm. Nástupní hrany jsou olištovány nerezovým plechem. Spoje podlahy přetmeleny silikonovým tmelem. MASTER Typ vozidla ložná plocha 9 mm 15 mm L x , ,- L x , ,- L x , ,- L x , ,- ZÁSTAVBY VOZIDEL TRAFIC Typ vozidla ložná plocha 9 mm 15 mm L x , ,- L x , ,- KANGOO Typ vozidla ložná plocha 9 mm 15 mm Expres 1731 x , ,- Expres Maxi 2115 x , ,- OBLOŽENÍ BOKU KAROSERIE - RENAULT MASTER FURGON Obložení boku karoserie vozidla překližkou síly 4 mm, obložení levého boku v celé délce a pravého boku od zadních dveří k bočním dveřím. 2 varianty výšek obložení: 1.) obložení do výšky prvního podélného nosníku karoserie vozidla 2.) obložení do výšky nejvyššího podélného nosníku karoserie vozidla MASTER varianta 1 varianta 2 L1H , ,- L2H , ,- L3H2, L3H , ,- L4H2, L4H , ,- VOLITELNÉ DOPLŇKY svěrák YORK 80 výsuvná konzola pro svěrák děrovaný Al 1,6 mm plech, otvory 9x9, rozteč 38 mm k uchycení na stěnu vozidla lišta pro upínací pásy upínací pás 2t / 6m držák hadic plastový upevňovací oko Kč Kč Kč / tabule 275 Kč / m 130 Kč / ks 80 Kč / ks 220 Kč / ks Ceny uvedeny v Kč s montáží bez DPH. Výrobce nástaveb si vyhrazuje právo na technické změny specifi kace zde uvedené v rámci vývoje a technologických změn. 31

32 FOTOGALERIE FOTOGALERIE ROZMÍSTĚNÍ EUROPALET NA LOŽNÉ PLOŠE 32

33 FOTOGALERIE FOTOGALERIE 33

34 FOTOGALERIE FOTOGALERIE 34

35 DOPLŇKY DOPLŇKY Spací nástavby Spací nástavby Adapt Chladící agregáty Speciální úpravy vozidel Přídavné vzduchové pérování nápravy Odtahová nástavba Skříňky Montáž hydraulických ruk Montáž hydraulických nakládacích jeřábů 35 Hydraulická zvedací plošina
