1 / 1 4 Cenník Klimatizácia

2 Preisliste AIRCONDITIONING 2 I TOSHIBA

3 Podmienky merania technických parametrov pre klimatizačné jednotky Toshiba chladenie: vykurovanie: rozvody s chladivom: hladina akustického tlaku: vnútorná teplota 27 C DB / 19 C WB, vonkajšia teplota 35 C DB, pričom DB=suchý teplomer, WB=mokrý teplomer vnútorná teplota 20 C DB / vonkajšia teplota 7 C DB, 6 C WB, pričom DB=suchý teplomer, WB=mokrý teplomer dĺžka 7,5 m resp. bez prevýšenia medzi vnútornou a vonkajšou jednotkou meraná v cca. 1,5m vzdialenosti * od vnútornej jednotky resp. vo vzdialenosti 1m od vonkajšej jednotky Triedy energetickej účinnosti a hodnoty SEER/SCOP pre jednotky s chladiacim výkonom < 12 kw spĺňajú požiadavky Návrhovej eko-smernice a sú uvedené na webovej stránke * Presný popis merania je uvedený v materiále s technickými údajmi. Platnosť cenníka: od 1. apríla 2013 do 31. marca 2014 Zmeny vyhradené! Nezodpovedáme za nesprávnosť všetkých údajov, typových označení a obrázkov spôsobených chybou sadzby a tlače. TOSHIBA I 3

4 Preisliste AIRCONDITIONING 4 I TOSHIBA

5 TOSHIBA I 5 Light Commercial JEDNOTKY PRE MENŠIE KOMERČNÉ PRIESTORY 16 Digital Invertor & Super Digital Invertor - nástenné jednotky Digital Invertor & Super Digital Invertor - kazetové jednotky 60x Digital Invertor & Super Digital Invertor - 4-cestné kazetové jednotky Digital Invertor & Super Digital Invertor - podstropné jednotky Podstropné jednotky príslušenstvo Digital Invertor & Super Digital Invertor - kanálové jednotky - Séria Digital Invertor & Super Digital Invertor Ultraplytká kanálová jednotka Kanálové jednotky na vysoký tlak pre DI BIG Vetracia sada pre Digital a Super Digital Invertor Jednotky RAV riešenia pre jednu teplotnú zónu Montážne sady s rozbočovačmi pre inštalácie Multi Digital Invertor - dverová clona Commercial JEDNOTKY PRE VäČŠIE KOMERČNÉ PRIESTORY 26 Systémy VRF prehľad SMMSi vonkajšie jednotky tepelné čerpadlo SMMSi vonkajšie jednotky modely s vysokou účinnosťou MiNi S-MMS vonkajšie jednotky S-HRMi - vonkajšie jednotky S-HRMi - vonkajšie jednotky Serie S-HRMi sady chladivových rozdeľovačov VRF nástenné jednotky VRF podstropné jednotky VRF kanálové jednotky VRF kazetové jednotky VRF nekapotované jednotky VRF parapetné / stojanové jednotky VRF vetracia sada Vetracie systémy so spätným získavaním tepla VRF rozbočovače REGULÁCia 42 Lokálne diaľkové ovládače Centrálne diaľkové ovládanie Nadradené systémy merania a regulácie (Building Management System) Výber prvkov regulácie Servisné programy Toshiba Estia 49 ESTIA tepelné čerpadlo vzduch-voda Obsah RESIDENTIAL JEDNOTKY PRE BYTOVÉ PRIESTORY 6 AvAnt Invertor Parapetná jednotka Super Daiseikai Suzumi Plus Invertorové systémy Multi vnútorné jednotky Príslušenstvo jednotiek RAS Invertorové systémy Multi vonkajšie jednotky Funkcie jednotiek RAS prehľad Ďalšie údaje jednotky RAS/RAV Klimatizácia serverovní

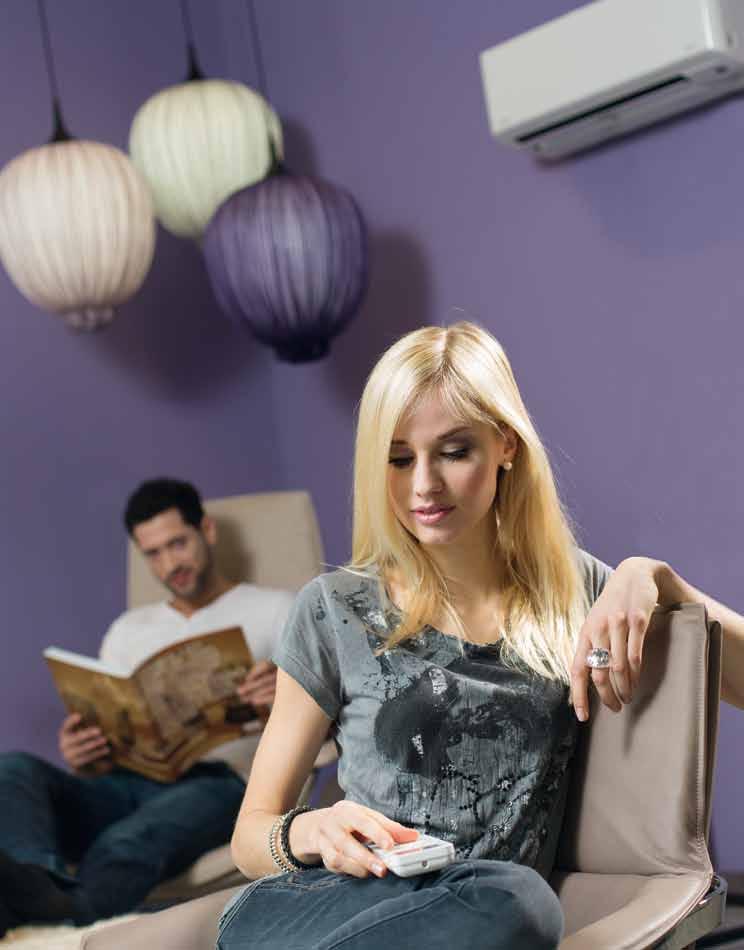

6 Preisliste AIRCONDITIONING RESIDENTIAL AvAnt Invertor Séria 5 Nástupný invertor s výborným pomerom cena-výkon Kompaktný dizajn s invertorovou technológiou Umývateľné plastové filtre výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP AvAnt Invertor (dodávka vrátane infračerveného diaľkového ovládania) RAS-077SKV-E5 2,0 2, , 820, B / A 4,6 3,8 0,27-0,70 0,20-0,72 RAS-077SAV-E5 (1,1-2,3) (1,0-2,8) , RAS-107SKV-E5 2,5 3, , 870, A / A 5,1 3,6 0,28-1,05 0,21-1,20 RAS-107SAV-E5 (1,1-3,0) (1,0-3,5) , RAS-137SKV-E5 3,3 3, , 965, B / A 4,8 3,4 0,29-1,50 0,22-1,40 RAS-137SAV-E5 (1,1-3,6) (1,0-4,0) , RAS-167SKV-E5 4,4 5, , 1.250, A + / A 5,8 3,8 0,26-1,90 0,19-1,81 RAS-167SAV-E5 (1,1-5,0) (1,0-6,2) , Parapetné jednotky Parapetná jednotka s dvomi prúdmi vzduchu s možnosťou variabilného nastavenia výfuku Efekt podlahového vykurovania Veľký radiálny ventilátor s mimoriadne tichou prevádzkou výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Parapetné jednotky (dodávka vrátane diaľkového infračerveného ovládania) RAS-B10UFV-E 2,5 3, , 1.520, A ++ / A ++ 6,6 4,0 0,23-0,82 0,18-1,40 RAS-10N3AV2-E (1,1-3,1) (1,0-4,8) , RAS-B13UFV-E 3,5 4, , 1.740, A ++ / A 6,2 3,9 0,23-1,35 0,18-1,70 RAS-13N3AV2-E (1,1-4,1) (1,0-5,4) , RAS-B18UFV-E 5,0 5, , 2.370, A + / A 5,7 3,8 0,20-1,95 0,20-2,20 RAS-18N3AV2-E (1,0-5,7) (1,1-6,3) , chladenie kúrenie 6 I TOSHIBA

7 RESIDENTIAL Super Daiseikai 6.5 Vysokoúčinné chladenie a vykurovanie so špičkovými hodnotami účinnosti Moderný, tvarovo prepracovaný dizajn, s možnosťou dodania so strieborným čelným panelom IAQ-filter, plazmový filter a ionizátor vzduchu pre lepšiu kvalitu vzduchu výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Super Daiseikai 6.5 (dodávka vrátane diaľkového infračerveného ovládania) RAS-B10N3KVP-E 2,51 3, , 1.520, A +++ / A ++ 8,5 4,6 0,14-0,90 0,15-1,90 RAS-10N3AVP-E (0,8-3,5) (0,8-5,8) , RAS-B13N3KVP-E 3,52 4, , 1.700, A ++ / A + 7,0 4,5 0,16-0,17 0,16-1,95 RAS-13N3AVP-E (0,9-4,1) (0,8-5,9) , RAS-B16N3KVP-E 4,53 5, , 2.130, A ++ / A + 6,6 4,3 0,16-1,82 0,17-2,51 RAS-16N3AVP-E (0,9-5,0) (0,8-6,7) , 43T09485 Panel striebornej farby, kompatibilný so Suzumi Plus veľkosti , 43T09486 Panel striebornej farby, kompatibilný so Suzumi Plus veľkosti 18, 22 65, 43T09487 Panel striebornej farby, kompatibilný so Super Daiseikai 6.5, pre všetky veľkosti 55, SS Komfortné diaľkové ovládanie, kompatibilné so Super Daiseikai , Suzumi Plus Hybrid Invertor s výbornými hodnotami účinnosti Pekný dizajn, s možnosťou výberu strieborného čelného panelu Systém filtrácie IAQ výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Suzumi Plus (dodávka vrátane diaľkového infračerveného ovládania) RAS-B10N3KV2-E 2,5 3, , 1.055, A ++ / A + 6,7 4,0 0,25-0,82 0,17-1,40 RAS-10N3AV2-E (1,1-3,0) (0,9-4,8) , RAS-B13N3KV2-E 3,5 4, , 1.230, A ++ / A 6,2 3,9 0,15-1,25 0,15-1,58 RAS-13N3AV2-E (0,8-4,1) (0,9-5,6) , RAS-B16N3KV2-E 4,5 5, , 1.460, A ++ / A 6,1 3,9 0,15-1,72 0,15-1,98 RAS-16N3AV2-E (0,8-5,0) (0,9-6,9) , RAS-18N3KV2-E 5,0 5, , 1.730, A ++ / A + 7,0 4,1 0,18-2,00 0,14-1,70 RAS-18N3AV2-E (1,1-6,0) (0,8-6,3) , RAS-B22N3KV2-E 6,0 7, , 1.950, A ++ / A + 6,5 4,0 0,20-2,65 0,18-2,21 RAS-22N3AV2-E (1,2-6,7) (1,0-7,5) , chladenie kúrenie TOSHIBA I 7

8 Preisliste AIRCONDITIONING RESIDENTIAL Multisystémy RAS Invertor >>vnútorné jednotky<< Systémy pre 2, 3, 4 a 5 miestností Priestorovo úsporné riešenie Nenáročná montáž výkon (kw) stupeň účinnosti elektrický príkon (kw) SEER SCOP akustický výkon (db(a)) Nástenné jednotky Suzumi Plus (dodávka vrátane diaľkového infračerveného ovládania) RAS-B10N3KV2-E 2,5 (1,1-3,0) 3,2 (0,9-4,8) ,25-0,82 0,17-1, , RAS-B13N3KV2-E 3,5 (0,8-4,1) 4,2 (0,9-5,6) ,15-0,25 0,15-1, , RAS-B16N3KV2-E 4,5 (0,8-5,0) 5,5 (0,9-6,9) ,15-0,72 0,15-1, , RAS-B22N3KV2-E 6,0 (1,2-6,7) 7,0 (1,0-7,5) ,20-2,65 0,18-2, , Jednotky Super Daiseikai 6.5 (dodávka vrátane štandardného diaľkového infračerveného ovládania) RAS-B10N3KVP-E 2,51 (0,8-3,5) 3,21 (0,8-5,8) ,14-0,90 0,15-1, , RAS-B13N3KVP-E 3,52 (0,9-4,1) 4,22 (0,8-5,9) ,16-1,37 0,16-1, , RAS-B16N3KVP-E 4,53 (0,9-5,0) 5,53 (0,8-6,7) ,16-1,82 0,17-2, , Parapetné jednotky (dodávka vrátane diaľkového infračerveného ovládania) RAS-B10UFV-E 2,5 (1,1-3,2) 3,2 (0,7-4,8) ,03 0, , RAS-B13UFV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) ,03 0, , RAS-B18UFV-E 5,0 (1,4-4,9) 5,5 (0,8-6,9) ,03 0, , Kazetová 4-cestné jednotky 60x60 (dodávka vrátane diaľkového infračerveného ovládania) RAS-M10SMUV-E 2,5 (1,1-3,2) 3,2 (0,7-5,2) ,023 0, , RAS-M13SMUV-E 3,5 (1,1-4,4) 4,2 (0,7-6,5) ,023 0, , RAS-M16SMUV-E 4,5 (1,4-4,9) 5,5 (0,8-6,9) ,023 0, , RB-B11MC(W)-E, Paneel , Kanálové jednotky (dodávka vrátane diaľkového infračerveného ovládania) RAS-M10GDV-E 2,7 (1,1-3,2) 4,0 (0,7-5,2) ,11 0, , RAS-M13GDV-E 3,7 (1,1-4,4) 5,0 (0,7-6,5) ,11 0, , RAS-M16GDV-E 4,5 (1,4-4,9) 5,5 (0,8-6,9) ,11 0, , chladenie kúrenie Stupne účinnosti sú podrobne uvedené na webovej stránke: Kanálové jednotky RAS Invertor príslušenstvo RB-F81E2 Kondenzátne čerpadlo (sada obsahuje čerpadlo, izolovanú rúrku, skrutky, odtokovú rúrku, hadicu, uchytenie hadice, návod) 420, RBC-SH-A1LE2 Sada káblového diaľkového ovládania (sada predpripravená na montáž systémom klik, vrátane relé, diaľkového ovládania, káblov a základovej dosky) 420, Príslušenstvo: COMBI CONTROL RBC-Combi Control Ovládanie vnútorných jednotiek RAS cez SMS alebo App (je potrebná SIM-karta) 550, 8 I TOSHIBA

9 RESIDENTIAL Multisystémy RAS Invertor >>vonkajšie jednotky<< výkon (kw) stupeň účinnosti SEER elektrický príkon (kw) SCOP akustický výkon (db(a)) Vonkajšie jednotky Multi Hybrid Invertor RAS-M14GAV-E 4,0 (1,1-4,5) 4,4 (0,5-5,2) 5,83 3, ,02 1, , RAS-M18UAV-E 5,2 (1,4-6,2) 5,6 (0,9-8,3) 6,23 4, ,44 1, , RAS-3M26UAV-E 7,5 (4,2-9,0) 9,0 (3,0-11,2) 5,99 4, ,00 2, , RAS-4M27UAV-E 8,0 (4,2-9,3) 9,0 (3,0-11,7) 5,92 4, ,29 1, , RAS-5M34UAV-E1 10,0 (3,7-11,0) 12,0 (3,4-14,0) 6,11 4, ,92 2, , chladenie kúrenie Stupne účinnosti sú podrobne uvedené na webovej stránke: Kombinácie jednotiek pre výpočet koeficientov SEER a SCOP v zmysle Eko-design LOT 10 viď nižšie: vonkajšia jednotka vnútorné jednotky SEER 4 5 energetická trieda Pdesign SCOP energetická trieda Pdesign RAS-M14GAV-E RAS-B13N3KV2-E RAS-B10N3KV2-E 5,9 A+ 4,0 3,9 A 2,4 RAS-M18UAV-E RAS-B16N3KV2-E RAS-B13N3KV2-E 6,3 A++ 5,2 4,6 A+ 3,0 RAS-3M26UAV-E RAS-B16N3KV2-E RAS-B16N3KV2-E RAS-B13N3KV2-E RAS-4M27UAV-E RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-5M34UAV-E1 RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-B13N3KV2-E RAS-B13N3KV2-E 6,0 A+ 7,5 4,5 A+ 5,2 6,0 A+ 8,0 4,3 A+ 5,2 6,2 A++ 10,0 4,1 A+ 6,8 TOSHIBA I 9

10 Preisliste AIRCONDITIONING RESIDENTIAL 10 I TOSHIBA

11 RESIDENTIAL Residential Prehľad funkcií vybavenie resp. funkcia AvAnt Suzumi Plus parapetná jednotka Super Daiseikai /60 kazetová jednotka kanálová jednotka verzia single verzia multi prachový filter aktívny karbón-katechínový filter opčne filtračný systém IAQ plazmový filter ionizátor vzduchu funkcia samočistenia dodávka vrátane diaľkového infračerveného ovládania káblové diaľkové ovládanie opčne automatický reštart kondenzátne čerpadlo opčne 24-hodinový časový spínač jednodotykové nastavenie (predvoľba) mód Hi Power eko-mód mód Power selection * (100/75/50%) nastavenie lamiel napevno/s výkyvom nastavenie 8 * tlačidlo Floor * Funkcia len pre verzie Single a pri súčasnom použití komfortného ovládania (typ: SS) TOSHIBA I 11

12 Preisliste AIRCONDITIONING RESIDENTIAL & LIGHT COMMERCIAL ĎALŠIE ÚDAJE RAS Invertor výkon (kw) dĺžka rozvodov (m) dimenzie rozvodov (mm / ) plniace množstvo (kg) / spolu prevýšenie predplnené sacie potrubie výtlačné potrubie doplnenie (g/m) RAS-077SAV-E5 2,0 / 2, ,5 (3/8 ) 6,4 (1/4 ) RAS-107SAV-E5 2,5 / 3, ,5 (3/8 ) 6,4 (1/4 ) RAS-137SAV-E5 3,3 / 3, ,5 (3/8 ) 6,4 (1/4 ) RAS-167SAV-E5 4,4 / 5, ,7 (1/2 ) 6,4 (1/4 ) 20 RAS-10N3AV2-E 2,5 / 3, ,5 (3/8 ) 6,4 (1/4 ) 0,80 20 RAS-13N3AV2-E 3,5 / 4, ,5 (3/8 ) 6,4 (1/4 ) 0,80 20 RAS-16N3AV2-E 4,5 / 5, ,7 (1/2 ) 6,4 (1/4 ) RAS-18N3AV2-E 5,0 / 5, ,7 (1/2 ) 6,4 (1/4 ) 1,4 20 RAS-22N3AV2-E 6,0 / 7, ,7 (1/2 ) 6,4 (1/4 ) 1,4 20 RAS-10N3AVP-E 2,51 / 3, ,5 (3/8 ) 6,4 (1/4 ) 1,05 20 RAS-13N3AVP-E 3,52 / 4, ,5 (3/8 ) 6,4 (1/4 ) 1,05 20 RAS-16N3AVP-E 4,53 / 5, ,7 (1/2 ) 6,4 (1/4 ) 1,05 20 RAS Invertor Multi RAS-M14GAV-E 4,0 / 4,4 20m na vnútornú jednotku / celkovo 30m ,5 (3/8)* 6,4 (1/4 ) 0,90 20 RAS-M18UAV-E 5,2 / 6,7 20m na vnútornú jednotku / celkovo 30m ,5 (3/8 )* 12,7 (1/2 )** 6,4 (1/4 ) 1,20 20 RAS-3M26UAV-E 7,5 / 9,0 25m na vnútornú jednotku / celkovo 70m ,5 (3/8 )* 12,7 (1/2 )** 6,4 (1/4 ) 2,40 20 RAS-4M27UAV-E 8,0 / 9,0 25m na vnútornú jednotku / celkovo 70m ,5 (3/8 )* 12,7 (1/2 )** 6,4 (1/4 ) 2,40 20 RAS-5M34UAV-E1 10,0 / 12,0 25m na vnútornú jednotku / celkovo 80m ,5 (3/8 )* 12,7 (1/2 )** 6,4 (1/4 ) 2,99 20 Digital Invertor RAV-SM563AT-E 5,0 / 5, ,7 (1/2 ) 6,4 (1/4 ) 1,00 20 RAV-SM803AT-E 7,1 / 8, ,9 (5/8 ) 9,5 (3/8 ) 1,70 40 RAV-SM1103AT-E1 10,0 / 11, ,9 (5/8 ) 9,5 (3/8 ) 2,80 40 RAV-SM1403AT-E1 12,5 / 14, ,9 (5/8 ) 9,5 (3/8 ) 2,80 40 RAV-SM1603AT-E 14,0 / 16, ,9 (5/8 ) 9,5 (3/8 ) 3,10 40 DI BIG RAV-SM2244AT8-E 20,0 / 22, ,6 (1 1/8 ) 12,7 (1/2 ) 5,9 40 RAV-SM2804AT8-E 23,0 / 27, ,6 (1 1/8 ) 12,7 (1/2 ) 5,9 40 S-DI RAV-SP564ATP-E 5,0 / 5, ,7 (1/2 ) 6,4 (1/4 ) 1,4 40 RAV-SP804ATP-E 7,1 / 8, ,9 (5/8 ) 9,5 (3/8 ) 2,1 40 RAV-SP1104AT-E 10,0 / 11, ,9 (5/8 ) 9,5 (3/8 ) 3,1 40 RAV-SP1404AT-E 12,5 / 14, ,9 (5/8 ) 9,5 (3/8 ) 3,1 40 S-DI 3-fáza RAV-SP1104AT8-E 10,0 / 11, ,9 (5/8 ) 9,5 (3/8 ) 3,1 40 RAV-SP1404AT8-E 12,5 / 14, ,9 (5/8 ) 9,5 (3/8 ) 3,1 40 RAV-SP1604AT8-E 14,0 / 16, ,9 (5/8 ) 9,5 (3/8 ) 3,1 40 chladenie kúrenie * pre napojenie vnútorných jednotiek typu RAS-M/B10 resp. RAS-M/B13 ** pre napojenie vnútorných jednotiek typu RAS-M/B16 resp. RAS-B18/B22 12 I TOSHIBA

13 RESIDENTIAL & LIGHT COMMERCIAL ĎALŠIE ÚDAJE výkon (kw) elektrické napájanie / elektrické pripojenie napätie / istič ( V / A ) elektrické prepojenie medzi vnútornou a vonkajšou j. diaľkové ovládanie IR / (mm²) RAS Invertor RAS-077SAV-E5 2,0 / 2,5 vonkajšia jednotka 230 / ,5 IR RAS-107SAV-E5 2,5 / 3,2 vonkajšia jednotka 230 / ,5 IR RAS-137SAV-E5 3,3 / 3,6 vonkajšia jednotka 230 / ,5 IR RAS-167SAV-E5 4,4 / 5,2 vonkajšia jednotka 230 / ,5 IR RAS-10N3AV2-E 2,5 / 3,2 vonkajšia jednotka 230 / ,5 IR RAS-13N3AV2-E 3,5 / 4,2 vonkajšia jednotka 230 / ,5 IR RAS-16N3AV2-E 4,5 / 5,5 vonkajšia jednotka 230 / ,5 IR RAS-18N3AV2-E 5,0 / 5,8 vonkajšia jednotka 230 / ,5 IR RAS-22N3AV2-E 6,0 / 7,0 vonkajšia jednotka 230 / ,5 IR RAS-10N3AVP-E 2,51 / 3,21 vonkajšia jednotka 230 / ,5 IR RAS-13N3AVP-E 3,52 / 4,22 vonkajšia jednotka 230 / ,5 IR RAS-16N3AVP-E 4,53 / 5,53 vonkajšia jednotka 230 / ,5 IR RAS Multi Invertor RAS-M14GAV-E 4,0 / 4,4 vonkajšia jednotka 230 / 10 je 4 1,5 IR RAS-M18UAV-E 5,2 / 6,7 vonkajšia jednotka 230 / 10 je 4 1,5 IR RAS-3M26UAV-E 7,5 / 9,0 vonkajšia jednotka 230 / 16 je 4 1,5 IR RAS-4M27UAV-E 8,0 / 9,0 vonkajšia jednotka 230 / 16 je 4 1,5 IR RAS-5M34UAV-E1 10,0 / 12,0 vonkajšia jednotka 230 / 20 je 4 1,5 IR Digital Invertor RAV-SM563AT-E 5,3 / 5,6 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SM803AT-E 7,1 / 8,0 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SM1103AT-E1 10,0 / 11,2 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SM1403AT-E1 12,3 / 14,0 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SM1603AT-E 14,0 / 16,0 vonkajšia jednotka 230 / ,5 2 0,75 / IR DI BIG RAV-SM2244AT8-E 20,0 / 22,4 vonkajšia jednotka 400 / ,5 2 0,75 / IR RAV-SM2804AT8-E 23,0 / 27,0 vonkajšia jednotka 400 / ,5 2 0,75 / IR S-DI RAV-SP564ATP-E 5,0 / 5,6 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SP804ATP-E 7,1 / 8,0 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SP1104AT-E 10,0 / 11,2 vonkajšia jednotka 230 / ,5 2 0,75 / IR RAV-SP1404AT-E 12,5 / 14,0 vonkajšia jednotka 230 / ,5 2 0,75 / IR S-DI 3-fáza RAV-SP1104AT8-E 10,0 / 11,2 vonkajšia jednotka 400 / ,5 2 0,75 / IR RAV-SP1404AT8-E 12,5 / 14,0 vonkajšia jednotka 400 / ,5 2 0,75 / IR RAV-SP1604AT8-E 14,0 / 16,0 vonkajšia jednotka 400 / ,5 2 0,75 / IR chladenie kúrenie TOSHIBA I 13

14 Preisliste AIRCONDITIONING RESIDENTIAL & LIGHT COMMERCIAL KLIMATIZÁCIA SERVEROVNÍ modely jednotiek oficiálny rozsah vonkajšej teploty pre použitie (podľa údajov Toshiby) vybavenie zimnej prevádzky automatický reštart po výpadku el. prúdu Digital Invertor & Super Digital Invertor & DI BIG RAV-SM563AT-E RAV-SM803AT-E rozsah vonkajšej teploty pre prevádzku chladenia: -15 C až +43 C RAV-SM1103AT-E1 RAV-SM1403AT-E1 Digital Invertor: RAV-SM1603AT-E rozsah vonkajšej teploty pre prevádzku kúrenia: -15 C až +15 C RAV-SM2244AT8-E RAV-SM2804AT8-E Super Digital Invertor a Digital Invertor Big: rozsah vonkajšej teploty pre prevádzku kúrenia: RAV-SP564ATP-E -20 C až +15 C RAV-SP804ATP-E RAV-SP1104AT-E RAV-SP1404AT-E Výborné pre prevádzku chladenia pri nízkych teplotách vonkajšieho vzduchu, pretože má: - výbavu pre zimnú prevádzku - ohrev olejovej vane. Jednotka chladí aj pri vonkajšej teplote nižšej ako -15 C, resp. sa nevypne! Zabezpečiť ochranu pred vetrom! V prípade potreby je nutné zabezpečiť v miestnosti zvlhčenie vzduchu! Obsiahnutý (z výroby deaktivovaný) Aktivácia: Nástenné, kazetové, kanálové, podstropné jednotky: v DN kóde menu diaľkového ovládania hodnotu riadku 28 zmeniť z 0 na 1 RAS Invertor Single AvAnt RAS-077SKV-E5/SAV-E5 RAS-107SKV-E5/SAV-E5 RAS-137SKV-E5/SAV-E5 RAS-167SKV-E5/SAV-E5 rozsah vonkajšej teploty pre prevádzku chladenia: -10 C až +46 C rozsah vonkajšej teploty pre prevádzku kúrenia: -10 C až +24 C Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách, pretože jednotka sa pri hodnote vonkajšej teploty cca. -10 C vypne! Avšak: - chladenie možné do -10 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Stlačením tlačidla Reset na vnútornej jednotke po dobu 3 sekúnd. RAS Invertor Single/Multi Suzumi Plus RAS-B10N3KV2-E/N3AV2-E RAS-B13N3KV2-E/N3AV2-E RAS-B16N3KV2-E/N3AV2-E RAS-18N3KV2-E/N3AV2-E (len Single) RAS-B22N3KV2-E/N3AV2-E rozsah vonkajšej teploty pre prevádzku chladenia: -10 C až +46 C rozsah vonkajšej teploty pre prevádzku kúrenia: -10 C až +24 C Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách, pretože jednotka sa pri hodnote vonkajšej teploty cca. -10 C vypne! Avšak: - chladenie možné do -10 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Stlačením tlačidla Reset na vnútornej jednotke po dobu 3 sekúnd. RAS Invertor Single/Multi Parapetné jednotky RAS-B10UFV-E/N3AV2-E RAS-B13UFV-E/N3AV2-E RAS-B18UFV-E/N3AV2-E rozsah vonkajšej teploty pre prevádzku chladenia: -10 C až +46 C rozsah vonkajšej teploty pre prevádzku kúrenia: -15 C až +24 C Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách, pretože jednotka sa pri hodnote vonkajšej teploty cca. -10 C vypne! Avšak: - chladenie možné do -10 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Parapetná jednotka: pre aktiváciu stlačiť na vnútornej jednotke tlačidlo on/off po dobu 3 až 10 sekúnd. 14 I TOSHIBA

15 RESIDENTIAL & LIGHT COMMERCIAL KLIMATIZÁCIA SERVEROVNÍ modely jednotiek oficiálny rozsah vonkajšej teploty pre použitie (podľa údajov Toshiby) vybavenie zimnej prevádzky automatický reštart po výpadku el. prúdu RAS Inverter Single/Multi Super Daiseikai 6.5 RAS-B10N3KVP-E/N3AVP-E RAS-B13N3KVP-E/N3AVP-E RAS-B16N3KVP-E/N3AVP-E rozsah vonkajšej teploty pre prevádzku chladenia: -10 C až +46 C rozsah vonkajšej teploty pre prevádzku kúrenia: -15 C až +24 C Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách. Avšak: - chladenie možné do -10 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Stlačením tlačidla Reset na vnútornej jednotke po dobu 3 sekúnd. RAS Invertor Multi RAS-M14GAV-E RAS-M18UAV-E rozsah vonkajšej teploty pre prevádzku chladenia: +5 C až +43 C rozsah vonkajšej teploty pre prevádzku kúrenia: -10 C až +24 C Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách, pretože jednotka sa pri hodnote vonkajšej teploty cca. -5 C vypne! Avšak: - chladenie možné do -5 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Stlačením tlačidla Reset na vnútornej jednotke po dobu 3 sekúnd. RAS Invertor Multi RAS-3M26UAV-E RAS-4M27UAV-E RAS-5M34UAV-E1 rozsah vonkajšej teploty pre prevádzku chladenia: +10 C až +43 C rozsah vonkajšej teploty pre prevádzku kúrenia: -15 C až +22 C (RAS-3M, RAS-4M) -10 C až +22 C (RAS-5M) Nevhodné pre prevádzku chladenia pri nízkych vonkajších teplotách, pretože jednotka sa pri hodnote vonkajšej teploty cca. -5 C vypne! Avšak: - chladenie možné do -5 C - má ohrev olejovej vane. Obsiahnutý (z výroby deaktivovaný) Aktivácia: Stlačením tlačidla Reset na vnútornej jednotke po dobu 3 sekúnd. TOSHIBA I 15

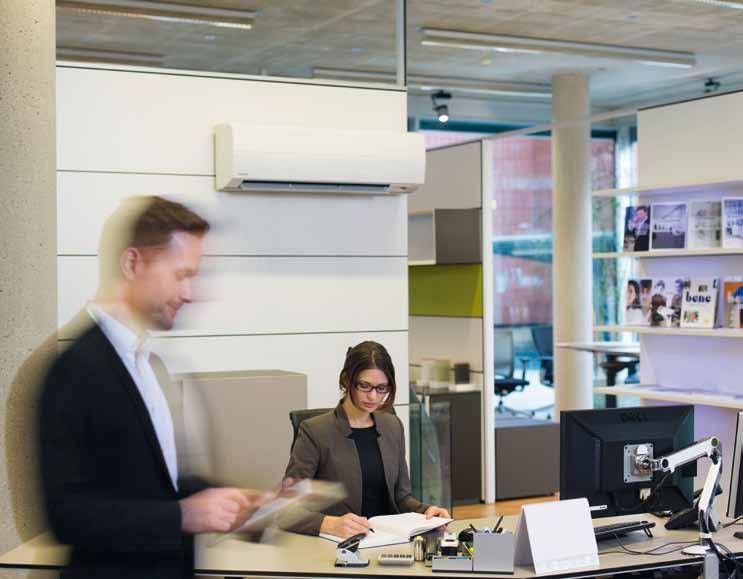

16 Preisliste AIRCONDITIONING LIGHT COMMERCIAL Digital Invertor & Super Digital Invertor Nástenné jednotky Elegantný dizajn a lepší stupeň účinnosti Účinný systém filtrácie pre čistý vzduch Tichý 3-stupňový ventilátor Automatický reštart po výpadku el. prúdu výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Digital Invertor nástenné j. (dodávka vrátane diaľkového infračerveného ovládania, diaľkové ovládanie TCC-Link opčne) RAV-SM566KRT-E 5,0 5, , 1.835, A + / A + 5,77 4,00 1,66 1,64 RAV-SM563AT-E (1,5-5,6) (1,5-6,3) , RAV-SM806KRT-E 6,7 8, , 2.220, A / A 5,23 3,83 2,37 2,49 RAV-SM803AT-E (1,5-8,0) (1,5-9,0) , Super Digital Invertor nástenné j. (dodávka vrátane diaľkového infračerveného ovládania, diaľkové ovládanie TCC-Link opčne) RAV-SM566KRT-E 5,0 5, , 1.965, A + / A + 5,82 4,01 1,44 1,50 RAV-SP564ATP-E (1,2-5,6) (0,9-7,3) , RAV-SM806KRT-E 7,1 8, , 2.470, A + / A 5,88 3,87 2,21 2,34 RAV-SP804ATP-E (1,9-8,0) (1,3-10,6) , Digital Invertor & Super Digital Invertor Kompaktná kazetová jednotka 60x60 Kompaktná vnútorná jednotka: vhodná na inštaláciu do všetkých eurorastrových podhľadov Malá výška jednotky len 268 mm 4 vzduchové lamely pre optimálnu distribúciu vzduchu Vrátane kondenzátneho čerpadla Automatický reštart po výpadku el. prúdu výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP 4-cestná kazetová jednotka euroraster RAV-SM564MUT-E , 2.635, RBC-UM11PG(W)-E 5,0 5, , A / A + 5,48 4,16 1,61 1,61 RAV-SM563AT-E (1,5-5,6) (1,5-6,3) , 4-cestná kazetová jednotka euroraster RAV-SM564MUT-E , 2.765, RBC-UM11PG(W)-E 5,0 5, , A + / A 5,61 4,20 1,56 1,54 RAV-SP564ATP-E (1,2-5,6) (0,9-7,4) , chladenie kúrenie 16 I TOSHIBA

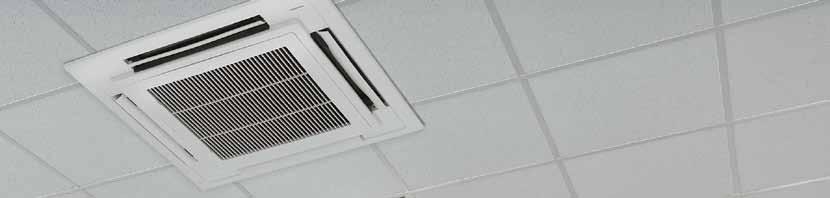

17 LIGHT COMMERCIAL Digital Invertor 4-cestná kazetová jednotka Možnosť výberu z dvoch typov podstropných panelov Iónové kapsule Ag+ pre potlačenie zápachov S možnosťou prívodu čerstvého vzduchu, vrátane kondenzátneho čerpadla Automatický reštart výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Digital Invertor Kazetová jednotka RAV-SM564UTP-E , 2.525, RBC-U31PG(W)-E 5,3 5, , A + / A + 5,89 4,51 1,65 1,44 RAV-SM563AT-E (1,5-5,6) (1,5-6,3) , RAV-SM804UTP-E , 3.015, RBC-U31PG(W)-E 6,7 8, , A + / A + 5,63 4,02 2,09 2,21 RAV-SM803AT-E (1,5-8,0) (1,5-9,0) , RBC-AMT32E 95, RAV-SM1104UTP-E , 3.705, RBC-U31PG(W)-E 10,0 11, , A / A 5,58 3,54 3,11 2,93 RAV-SM1103AT-E1 (3,0-11,2) (3,0-13,0) , RAV-SM1404UTP-E , 4.065, RBC-U31PG(W)-E 12,3 14, , A / A 5,36 3,45 3,74 3,80 RAV-SM1403AT-E1 (3,0-13,2) (3,0-16,0) , RAV-SM1604UTP-E , 4.705, RBC-U31PG(W)-E 14,0 16, , 4,49 4,43 RAV-SM1603AT-E (3,0-16,0) (3,0-18,0) , chladenie kúrenie RBC-U31PG(W)-E Panel pre distribúciu širšieho prúdu vzduchu 270, RBC-U31PGS(W)-E Panel s priamym prúdením vzduchu 290, TOSHIBA I 17

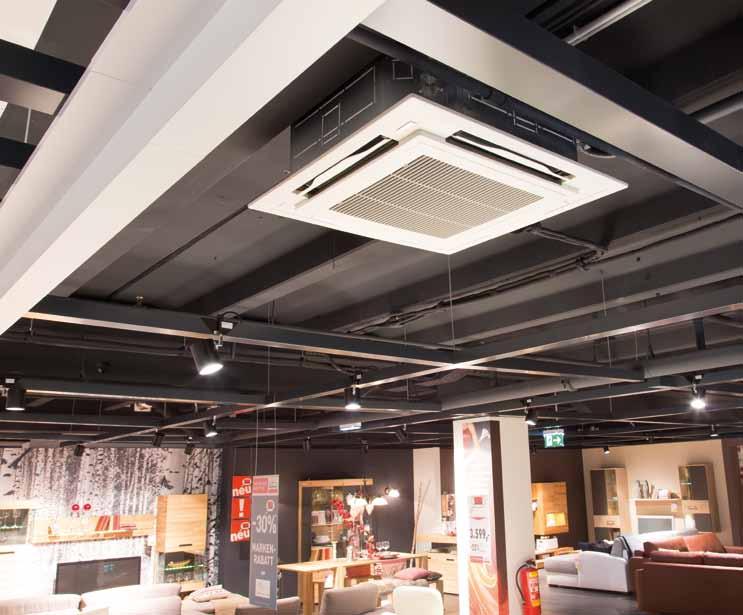

18 Preisliste AIRCONDITIONING LIGHT COMMERCIAL Super Digital Invertor 4-cestná kazetová jednotka Výborné hodnoty stupňa účinnosti Iónové kapsule Ag+ pre potlačenie zápachov S možnosťou prívodu čerstvého vzduchu, vrátane kondenzátneho čerpadla Možnosť výberu z dvoch typov podstropných panelov Automatický reštart po výpadku el. prúdu výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Super Digital Invertor Kazetová jednotka RAV-SM564UTP-E , 2.655, RBC-U31PG(W)-E 5,3 5, , A ++ / A + 6,17 4,58 1,47 1,21 RAV-SP564ATP-E (1,2-5,6) (0,9-8,1) , RBC-AMT32E , RAV-SM804UTP-E , 3.265, RBC-U31PG(W)-E 7,1 8, , A ++ / A + 6,39 4,19 1,86 1,91 RAV-SP804ATP-E (1,9-8,0) (1,3-11,3) , RBC-AMT32E , RAV-SM1104UTP-E , 4.175, RBC-U31PG(W)-E 10,0 11, , A ++ / A + 6,60 4,28 2,21 2,34 RAV-SP1104AT-E (2,6-12,0) (2,4-13,0) , RBC-AMT32E , RAV-SM1104UTP-E , 4.595, RBC-U31PG(W)-E 10,0 11, , A ++ / A + 6,57 4,28 2,37 2,42 RAV-SP1104AT8-E * (2,6-12,0) (2,4-15,6) , RBC-AMT32E , RAV-SM1404UTP-E , 4.625, RBC-U31PG(W)-E 12,5 14, , 3,16 3,21 RAV-SP1404AT-E (2,6-14,0) (2,4-16,5) , RBC-AMT32E , RAV-SM1404UTP-E , 4.865, RBC-U31PG(W)-E 12,5 14, , 3,46 3,42 RAV-SP1404AT8-E * (2,6-14,0) (2,4-18,0) , RBC-AMT32E , RAV-SM1604UTP-E , 5.505, RBC-U31PG(W)-E 14,0 16, , 4,49 4,30 RAV-SP1604AT8-E * (2,6-16,0) (2,4-19,0) , RBC-AMT32E , chladenie kúrenie * 3-fázová vonkajšia jednotka RBC-U31PG(W)-E Panel pre distribúciu širšieho prúdu vzduchu 270, RBC-U31PGS(W)-E Panel s priamym prúdením vzduchu 290, 18 I TOSHIBA

19 LIGHT COMMERCIAL Digital Invertor & Super Digital Invertor Podstropné jednotky Kompaktná konštrukcia jednotky výška len 210 mm Nízka hlučnosť S možnosťou prívodu čerstvého vzduchu výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Digital Invertor Podstropná jednotka RAV-SM564CT-E , 2.405, RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) B / A + 4,97 4, ,82 1, , RAV-SM804CT-E , 2.895, RAV-SM803AT-E 7,0 8,0 (1,5-7,4) (1,5-9,0) B / A 4,71 3, ,53 2, , RAV-SM1104CT-E , 3.485, RAV-SM1103AT-E1 10,0 11,2 (3,0-11,2) (3,0-12,5) B / A 4,92 3, ,51 3, , RAV-SM1404CT-E , 3.945, RAV-SM1403AT-E1 12,3 14,0 (3,0-13,2) (3,0-16,0) ,52 4, , Super Digital Invertor Podstropná jednotka RAV-SM564CT-E , 2.535, RAV-SP564ATP-E 5,0 5,6 (1,2-5,6) (0,9-7,4) A / A + 5,17 4, ,56 1, , RAV-SM804CT-E , 3.145, RAV-SP804ATP-E 7,1 8,0 (1,9-8,0) (1,3-10,6) A + / A 5,63 3, ,10 2, , RAV-SM1104CT-E , 3.955, RAV-SP1104AT-E 10,0 11,2 (2,6-12,0) (2,4-13,0) A + / A 5,73 3, ,67 2, , RAV-SM1104CT-E , 4.375, RAV-SP1104AT8-E * 10,0 11,2 (2,6-12,0) (2,4-14,0) A + / A 5,70 3, ,79 2, , RAV-SM1404CT-E , 4.505, RAV-SP1404AT-E 12,5 14,0 (2,6-14,0) (2,4-16,5) ,73 3, , RAV-SM1404CT-E , 4.745, RAV-SP1404AT8-E * 12,5 14,0 (2,6-14,0) (2,4-18,0) ,83 3, , chladenie kúrenie * 3-fázová vonkajšia jednotka Príslušenstvo: podstropné jednotky RAV TCB-DP22CE2 Kondenzátne čerpadlo s výtlačnou výškou 600 mm, meraná od spodnej hrany jednotky 250, TCB-KP12CE2 uholník (veľkosť 564) 80, TCB-KP22CE2 uholník (veľkosť 804, 1104, 1404) 95, TOSHIBA I 19

20 Preisliste AIRCONDITIONING LIGHT COMMERCIAL Digital Invertor & Super Digital Invertor Kanálové jednotky Kompaktné dimenzie pre možnosť inštalácie v medzistrope Výška len 275 mm Externý statický tlak do 120 Pa Vrátane kondenzátneho čerpadla s výtlačnou výškou 290 mm výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Digital Invertor Kanálová jednotka RAV SM566BT E , 2.455, 5,0 5,6 RAV-SM563AT-E B / A 4,80 3, ,78 1, , (1,5-5,6) (1,5-6,3) RAV-SM806BT-E , 2.975, 6,7 8,0 RAV-SM803AT-E B / A 5,04 3, ,38 2, , (1,5-7,4) (1,5-9,0) RAV-SM1106BT-E , 3.725, 10,0 11,2 RAV-SM1103AT-E1 B / A 4,99 3, ,50 3, , (3,0-11,2) (3,0-12,5) RAV-SM1406BT-E , 3.985, 12,1 13,4 RAV-SM1403AT-E ,28 3, , (3,0-13,2) (3,0-16,0) RBC-AMT32E - 95, RAV-SM1606BT-E , 4.595, 14,0 16,0 RAV-SM1603AT-E ,13 4, , (3,0-16,0) (3,0-18,0) Super Digital Invertor Kanálová jednotka RAV-SM566BT-E , 2.585, 5,0 5,6 RAV-SP564ATP-E B / A + 4,88 4, ,56 1, , (1,2-5,6) (0,9-7,4) RAV-SM806BT-E , 3.225, 7,1 8,0 RAV-SP804ATP-E A + / A + 5,88 4, ,06 2, , (1,9-8,0) (1,3-10,6) RAV-SM1106BT-E , 4.195, 10,0 11,2 RAV-SP1104AT-E A + / A 5,65 3, ,64 2, , (2,6-12,0) (2,4-13,0) RAV-SM1106BT-E , 4.615, 10,0 11,2 RAV-SP1104AT8-E * A + / A 5,65 3, ,64 2, , (2,6-12,0) (2,4-14,0) RAV-SM1406BT-E , 4.545, 12,5 14,0 RAV-SP1404AT-E ,83 3, , (2,6-15,6) (2,4-16,5) RAV-SM1406BT-E , 4.785, 12,5 14,0 RAV-SP1404AT8-E * ,86 3, , (2,6-14,0) (2,4-18,0) RAV-SM1606BT-E , 5.395, 14,0 16,0 RAV-SP1604AT8-E * ,65 4, , (2,6-16,0) (2,4-19,0) RBC-AMT32E 95, chladenie kúrenie * 3-fázová vonkajšia jednotka Príslušenstvo kanálové jednotky Séria 6 TCB-SF56C6BE Spájacia príruba pre RAV-SM566BT-E 115,-- TCB-SF80C6BE Spájacia príruba pre RAV-SM806BT-E 140,-- TCB-SF160C6BE Spájacia príruba pre RAV-SM1106/1406/1606BT-E 175,-- 20 I TOSHIBA

21 LIGHT COMMERCIAL Digital Invertor & Super Digital Invertor Ultraplytká kanálová jednotka Malá výška jednotky len 210 mm Vhodná do akéhohokoľvek podhľadu S možnosťou energeticky úspornej prevádzky Vrátane zabudovaného kondenzátneho čerpadla s výtlačnou výškou 850 mm výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Digital Invertor Ultraplytká kanálová jednotka RAV-SM564SDT-E , 2.465, RAV-SM563AT-E 5,0 5,6 (1,5-5,6) (1,5-6,3) B / A 5,06 3, ,66 1, , Super Digital Invertor Ultraplytká kanálová jednotka RAV-SM564SDT-E , 2.595, RAV-SP564ATP-E 5,0 5,6 (1,2-5,6) (0,9-7,4) A / A 5,10 3, ,56 1, , Digital Invertor BIG Vysokotlaková kanálová jednotka Vysokotlaková kanálová jednotka pre aplikácie Single Kombinácia s Digital Invertorom BIG Externý statický tlak do 196 Pa výkon (kw) energetická trieda stupeň účinnosti elektrický príkon (kw) akustický výkon cena za set (db(a)) / SEER SCOP Vysokotlaká kanálová jednotka Kombinácia len s Digital Invertorom BIG RAV-SM2242DT-E , 9.835, RAV-SM2244AT8-E * 20,0 22,4 (9,8-22,4) (9,8-25,0) ,20 6, , RBC-AMT32E - 95, RAV-SM2802DT-E , , RAV-SM2804AT8E * 23,0 27,0 (9,8-27,0) (9,8-31,5) ,75 8, , RBC-AMT32E - 95, chladenie kúrenie * 3-fázová vonkajšia jednotka Vetracia sada pre Digital Invertor, Super Digital Invertor, Digital Invertor Big Zásuvná sada s PC Board, transformátorom, svorkovnicami a s návodom na montáž Diaľkové ovládanie RBC-AMT32E je potrebné priobjednať samostatne Možnosť použitia spolu s vetracími zariadeniami a dverovými clonami RAV-DXC010 Režim chladenia a kúrenia, pre všetky Super Digital und Digital Invertory a tiež pre DI BIG 1.020, TOSHIBA I 21

22 Preisliste AIRCONDITIONING LIGHT COMMERCIAL RAV SPLITOVÉ RIEŠENIA pre jednu teplotnú zónu Cenovo výhodné riešenia vo verzii Multi Kombinácie splitov: dvojčaťové (twin), trojčaťové (triple) a zdvojené dvojčaťové (double twin) s možnosťou prepojenia jedným káblovým diaľkovým ovládaním Pri riešeniach Multi musia byť typy vnútorných jednotiek identické (rovnaký typ technológie a výkonu) výkon (kw) elektrický príkon (kw) akustický výkon (db(a)) Digital Invertor vonkajšie jednotky 1-fázové RAV-SM1103AT-E1 10,0 11, , RAV-SM1403AT-E1 12,5 14, , RAV-SM1603AT-E 14,0 16, , Super Digital Invertor vonkajšie jednotky 1-fázové RAV-SP1104AT-E 10,0 11, v závislosti od kombinácie , RAV-SP1404AT-E 12,5 14, s vnútornou jednotkou , Super Digital Invertor vonkajšie jednotky 3-fázové RAV-SP1104AT8-E 10,0 11, , RAV-SP1404AT8-E 12,5 14, , RAV-SP1604AT8-E 14,0 16, , DI BIG vonkajšie jednotky RAV-SM2244AT8-E 20,0 22, ,59 6,62 72/ , RAV-SM2804AT8-E 23,0 27, ,55 7,92 74/ , Tabuľka s kombináciami Digital Invertor BIG systém (kw) vnútorné jednotky (kw) ** Twin Triple Double-Twin 20,0 kw 22,4 kw 11,2 + 11,2 kw 8,0 + 8,0 + 8,0 kw 5,6 + 5,6 + 5,6 + 5,6 kw 23,0 kw 27,0 kw 14,0 + 14,0 kw 8,0 + 8,0 + 8,0 kw 8,0 + 8,0 + 8,0 + 8,0 kw Tabuľka s kombináciami Digital Invertor, Super Digital Invertor systém vnútorné jednotky (kw) ** Twin Triple 10,0 kw 11,2 kw 5,6 + 5,6 kw 12,5 kw 14,0 kw 8,0 + 8,0 kw 14,0 kw 16,0 kw 8,0 + 8,0 kw 5,6 + 5,6 + 5,6 kw chladenie kúrenie ** typy vnútorných jednotiek musia byť identické 22 I TOSHIBA

23 LIGHT COMMERCIAL Rozbočovačové sady pre multi-inštalácie Digital Invertor BIG RBC-TWP101E Twin Kit 22,4 a 28,0 kw 195, RBC-TRP100E Triple Kit 22,4 a 28,0 kw 270, RBC-DTWP101E Double Twin Kit 22,4 a 28,0 kw 280, Digital Invertor / Super Digital Invertor RBC-TWP30E2 Twin Kit 11,2 kw 90, RBC-TWP50E2 Twin Kit 14,0 kw 95, RBC-TRP100E Triple Kit 16,0 kw 270, TOSHIBA I 23

24 Preisliste AIRCONDITIONING LIGHT COMMERCIAL DIGITAL INVERTOR Dverová clona V troch štandardných vyhotoveniach, každé v 2 variantoch s rôznymi tlakovými dispozíciami Individuálne riešenia na požiadanie Kompatibilné s Digital Invertorom a Super Digital Invertorom Rýchla inštalácia Nekomplikovaný prístup pre údržbu výkon (kw) objemový prietok vzduchu akustický tlak cena za set (m 3 /h) (db(a)) Kód (PS) Vykurovací výkon (kw) voľne zavesená jednotka RAV-CT100CH-M 3 8 kw , RAV-CT100CH-L 3 8 kw , RAV-CT150CH-M 4 11,2 kw , RAV-CT150CH-L 4 11,2 kw , RAV-CT200CH-M 5 14 kw , RAV-CT200CH-L 5 14 kw , RAV-CT250CH-M 6 16 kw , RAV-CT250CH-L 6 16 kw , kazetová jednotka RAV-CT100UH-M 3 8 kw , RAV-CT100UH-L 3 8 kw , RAV-CT150UH-M 4 11,2 kw , RAV-CT150UH-L 4 11,2 kw , RAV-CT200UH-M 5 14 kw , RAV-CT200UH-L 5 14 kw , RAV-CT250UH-M 6 16 kw , RAV-CT250UH-L 6 16 kw , zabudovaná jednotka RAV-CT100BH-M 3 8 kw , RAV-CT100BH-L 3 8 kw , RAV-CT150BH-M 4 11,2 kw , RAV-CT150BH-L 4 11,2 kw , RAV-CT200BH-M 5 14 kw , RAV-CT200BH-L 5 14 kw , RAV-CT250BH-M 6 16 kw , RAV-CT250BH-L 6 16 kw , 24 I TOSHIBA

25 LIGHT COMMERCIAL Kompatibilné vonkajšie jednotky ku dverovým clonám výkon (kw) elektrický príkon (kw) akustický výkon (db(a)) RAV-SM803AT-E 8, , RAV-SM1103AT-E1 11, , RAV-SM1403AT-E1 14, , RAV-SM1603AT-E 16, , RAV-SP804ATP-E 8, , RAV-SP1104AT-E 11, , RAV-SP1104AT8-E 11, , RAV-SP1404AT-E 14, , RAV-SP1404AT8-E 14, , RAV-SP1604AT8-E 16, , kúrenie Príklad výpočtu: Zabudovateľná jednotka s výkonom 8 kw v kombinácii s vonkajšou jednotkou Digital Invertor výkon (kw) objemový prietok vzduchu akustický tlak cena za set (m 3 /h) (db(a)) Kód (PS) Vykurovací výkon (kw) zabudovaná jednotka RAV-CT100BH-M , RAV-SM803AT-E , RBC-AMT32E 95, 8.235, TOSHIBA I 25

26 Preisliste AIRCONDITIONING COMMERCIAL VRF SYSTÉMY MiNi-Super Multi Systém (MiNi S-MMS) 2-rúrkový systém s tepelným čerpadlom s veľmi dobrým stupňom účinnosti do 4,29 3 kompaktné vonkajšie jednotky s výkonmi v rozpätí od 12,1 do 15,5 kw V závislosti od vonkajšej jednotky a od výkonov vnútorných jednotiek sa dá prepojiť do siete 6, 8 alebo 9 vnútorných jednotiek Super Heat Recovery System i (S-HRMi) Systém spätného získavania tepla 3-rúrkový systém, ktorý poskytuje súčasné a nezávislé chladenie a vykurovanie Mimoriadna energetická účinnosť (koeficient EER do 3,7 / COP do 4,0) vďaka spätnému získavaniu tepla Výkonový rozsah v rozpätí od 8 do 42 PS Super Modular Multi Systém i (S-MMSi) 2-rúrkový systém s tepelným čerpadlom Výkonový rozsah od 22,4 kw (8 PS) do 135 kw (48 PS); vonkajšie jednotky: 8, 10, 12, 14 a 16 PS Do jednej siete sa dá zapojiť až do 48 vnútorných jednotiek 26 I TOSHIBA

27 COMMERCIAL Vnútorné jednotky (kw) 2,2 2,8 3,6 4,5 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Kazetová jednotka Kompaktná 4-cestná kazeta 4-cestná kazeta 2-cestná kazeta 1-cestná kazeta kanálová jednotka Plochá jednotka štandardná kanálová jednotka kanálová jednotka vysokotlaková kanálová jednotka s prívodom čerstvého vzduchu podstropná jednotka stojanová jednotka nekapotovaná jednotka konzolová jednotka nástenná jednotka Séria 4 Séria 3 TOSHIBA I 27

28 Preisliste AIRCONDITIONING COMMERCIAL Super Modular Multi Systém i Vonkajšie jednotky výkon (kw) Kód (PS) hmotnosť (kg) akustický tlak [db(a)] vonkajšie jednotky tepelné čerpadlo MMY-MAP0804HT8-E 22,4 25, / , MMY-MAP1004HT8-E 28,0 31, / , MMY-MAP1204HT8-E 33,5 37, / , MMY-MAP1404HT8-E 40,0 45, / , MMY-MAP1604HT8-E 45,0 50, / , chladenie kúrenie Upozornenie: v priebehu roku dôjde ku zmene modelu. Technické údaje ostanú bezo zmien. 28 I TOSHIBA

29 COMMERCIAL SMMSi Vonkajšie jednotky séria názov modelu výkon (kw) počet kombinovaných jednotiek max. počet vnútorných jednotiek cena MMY-MAP0804HT8-E 22,4 25, , MMY-MAP1004HT8-E 28,0 31, , MMY-MAP1204HT8-E 33,5 37, , MMY-MAP1404HT8-E 40,0 45, , MMY-MAP1604HT8-E 45,0 50, , MMY-AP1814HT8-E 50,4 56, , MMY-AP2014HT8-E 56,0 63, , MMY-AP2214HT8-E 61,5 69, , MMY-AP2414HT8-E 68,0 76, , MMY-AP2614HT8-E 73,0 81, , MMY-AP2814HT8-E 78,5 88, , MMY-AP3014HT8-E 85,0 95, , MMY-AP3214HT8-E 90,0 100, , MMY-AP3414HT8-E 96,0 108, , MMY-AP3614HT8-E 101,0 113, , MMY-AP3814HT8-E 106,5 119, , MMY-AP4014HT8-E 112,0 127, , MMY-AP4214HT8-E 118,0 132, , MMY-AP4414HT8-E 123,5 138, , MMY-AP4614HT8-E 130,0 145, , MMY-AP4814HT8-E 135,0 150, , modely s vysokou účinnosťou MMY-AP1624HT8-E 45,0 50, , MMY-AP2424HT8-E 68,0 76, , MMY-AP2624HT8-E 73,0 81, , MMY-AP2824HT8-E 78,5 88, , MMY-AP3024HT8-E 85,0 95, , MMY-AP3224HT8-E 90,0 100, , MMY-AP3424HT8-E 96,0 108, , MMY-AP3624HT8-E 101,0 113, , MMY-AP3824HT8-E 106,5 119, , MMY-AP4024HT8-E 112,0 127, , MMY-AP4224HT8-E 118,0 132, , MMY-AP4424HT8-E 123,5 138, , MMY-AP4624HT8-E 130,0 145, , MMY-AP4824HT8-E 135,0 150, , chladenie kúrenie TOSHIBA I 29

30 Preisliste AIRCONDITIONING COMMERCIAL MiNi S-MMS Kompaktné invertorové vonkajšie jednotky Nízka hlučnosť Elektrické napájanie na 230 V Diverzita % Pre spálne s možnosťou opcie PMV-sady výkon (kw) Kód (PS) hmotnosť (kg) akustický výkon [db(a)] Vonkajšie jednotky MiNi S-MMS MCY-MAP0401HT 1) 12,1 12, , MCY-MAP0501HT 2) 14,0 16, , MCY-MAP0601HT 3) 15,5 18, , 1) maximálne 6 vnútorných jednotiek 2) maximálne 8 vnútorných jednotiek 3) maximálne 9 vnútorných jednotiek PRÍSLUŠENSTVO opčne: sada PMV-KIT RBM-PMV0361E Opčne ventilová sada pre mimoriadne tichú prevádzku; typy vnútorných jednotiek: 007, 009 a , RBM-PMV0901E Opčne ventilová sada pre mimoriadne tichú prevádzku; typy vnútorných jednotiek: 015, 018 a , Super-Heat Recovery Multi Systém i (S-HRMi) Systém so spätným získavaním tepla Vonkajšie jednotky 3-rúrkový systém so spätným získavaním tepla Súčasné vykurovanie a chladenie Vnútorné jednotky a možnosti regulácie pre S-HRMi sú rovnaké ako pre systémy S-MMSi výkon (kw) Kód (PS) hmotnosť (kg) akustický tlak [db(a)] Vonkajšie jednotky S-HRMi MMY-MAP0804FT8-E 22,4 25, / , MMY-MAP1004FT8-E 28,0 31, / , MMY-MAP1204FT8-E 33,5 37, / , MMY-MAP1404FT8-E 40,0 45, / , chladenie kúrenie 30 I TOSHIBA

31 COMMERCIAL S-HRMi vonkajšie jednotky Séria názov modelu výkon (kw) počet kombinovaných jednotiek max. počet vnútorných jednotiek cena MMY-AP1614FT8-E 45,0 50, , MMY-AP1814FT8-E 50,4 56, , MMY-AP2014FT8-E 56,0 63, , MMY-AP2214FT8-E 61,5 69, , MMY-AP2414FT8-E 68,0 76, , MMY-AP2614FT8-E 73,0 81, , MMY-AP2814FT8-E 78,5 88, , MMY-AP3014FT8-E 85,0 95, , MMY-AP3214FT8-E 90,0 100, , MMY-AP3414FT8-E 96,0 108, , MMY-AP3614FT8-E 101,0 113, , MMY-AP3814FT8-E 106,5 119, , MMY-AP4014FT8-E 112,0 127, , MMY-AP4214FT8-E 118,0 132, , S-HRMi chladivové rozdeľovačové sady typy pripojiteľných vnútorných jednotiek hmotnosť (kg) RBM-Y1122(3)FE 007 až , RBM-Y1802(3)FE 036 až , RBM-Y2802(3)FE 072 až , chladenie kúrenie VRF nástenné jednotky Séria 3 Vypracovaný elegantný dizajn s plochým panelom Pre všetky výkonové rady jednotiek rovnaký rozmer Infračervené diaľkové ovládanie je súčasťou dodávky jednotky výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] nástenná jednotka MMK-AP0073H 2,2 2,5 0, / 125 / / 46 / , MMK-AP0093H 2,8 3, / 133 / / 47 / , MMK-AP0123H 3,6 4,0 1, / 133 / / 47 / , MMK-AP0153H 4,5 5,0 1, / 183 / / 51 / , MMK-AP0183H 5,6 6,3 2, / 183 / / 51 / , MMK-AP0243H 7,1 8,0 2, / 208 / / 54 / , chladenie kúrenie TOSHIBA I 31

32 Preisliste AIRCONDITIONING COMMERCIAL VRF nástenné jednotky Séria 4 Moderný dizajn Kompaktné Infračervené diaľkové ovládanie s 24-hodinvým časovým spínačom (WH-H2UE) súčasť dodávky výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] nástenné jednotky MMK-AP0074MH-E 2,2 2,5 0, / 117 / / 47 / , MMK-AP0094MH-E 2,8 3, / 125 / / 48 / , MMK-AP0124MH-E 3,6 4,0 1, / 125 / / 48 / , VRF podstropné jednotky Malá konštrukčná výška, jednoduchá inštalácia Chladivové rozvody môžu byť privedené zozadu, sprava alebo zhora Odvod kondenzu sa dá odviesť na dva rôzne smery výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] podstropné jednotky MMC-AP0154H-E 4,5 5,0 1, / 167 / / 47 / , MMC-AP0184H-E 5,6 6, / 183 / / 48 / , MMC-AP0244H-E 7,1 8,0 2, / 250 / / 51 / , MMC-AP0274H-E 8,0 9, / 250 / / 51 / , MMC-AP0364H-E 11,2 12, / 383 / / 53 / , MMC-AP0484H-E 14,0 16, / 433 / / 55 / , TCB-DP22CE2 kondenzátne čerpadlo TCB-KP12CE2 Uholník TCB-KP22CE2 Uholník chladenie kúrenie zdvih 600 mm, meraný od spodnej hrany jednotky 250, MMC-AP0154/0184H-E 80, MMC-AP0244/0484H-E 95, 32 I TOSHIBA

33 COMMERCIAL VRF - Plytká kanálová jednotka Konštrukčná výška len 230 mm Kondenzátne čerpadlo s výtlakom 850 mm je súčasťou dodávky (merané od spodnej hrany jednotky) Prívod vzduchu zdola resp. zozadu a vrátane filtra pre spätný prívod vzduchu výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Plytké kanálové jednotky MMD-AP0074SPH-E 2,2 2,5 0, / 48 / , MMD-AP0094SPH-E 2,8 3, / 48 / , MMD-AP0124SPH-E 3,6 4,0 1, / 50 / , MMD-AP0154SPH-E 4,5 5,0 1, / 51 / , MMD-AP0184SPH-E 5,6 6, / 53 / , MMD-AP0244SPH-E 7,1 8,0 2, / 47 / , MMD-AP0274SPH-E 8,0 9, / 47 / , VRF štandardné kanálové jednotky Vďaka nízkej konštrukčnej výške 320 mm nenáročná montáž do podhľadov S možnosťou pripojenia na prívod čerstvého vzduchu, vrátane filtra pre spätný prívod vzduchu Vrátane kondenzátneho čerpadla s výtlakom 550 mm (merané od spodnej hrany jednotky) výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický tlak [db(a)] štandardné kanálové jednotky MMD-AP0076BH-E 2,2 2,5 0, / 26 / , MMD-AP0096BH-E 2,8 3, / 26 / , MMD-AP0126BH-E 3,6 4,0 1, / 26 / , MMD-AP0156BH-E 4,5 5,0 1, / 29 / , MMD-AP0186BH-E 5,6 6, / 29 / ,- MMD-AP0246BH-E 7,1 8,0 2, / 31 / , MMD-AP0276BH-E 8,0 9, / 31 / , MMD-AP0306BH-E 9,0 10,0 3, / 31 / , MMD-AP0366BH-E 11,2 12, / 36 / , MMD-AP0486BH-E 14,0 16, / 36 / , MMD-AP0566BH-E 16,0 18, / 36 / , chladenie kúrenie TOSHIBA I 33

34 Preisliste AIRCONDITIONING COMMERCIAL VRF kanálové jednotky vysokotlakové Externý statický tlak do 196 Pa Revízny otvor pre jednoduchšiu údržbu výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Kanálové jednotky vysokotlakové MMD-AP0184H-E 5,6 6, / 250 / , MMD-AP0244H-E 7,1 8,0 2, / 367 / , MMD-AP0274H-E 8,0 9, / 367 / , MMD-AP0364H-E 11,2 12, / 444 / , MMD-AP0484H-E 14,0 16, / 583 / , MMD-AP0724H-E 22,4 25, /1000/ , MMD-AP0964H-E 28,0 31, /1167/ , VRF kanálové jednotky s prívodom čerstvého vzduchu S funkciou predohrevu a predchladenia; jednotka sa dá použiť len v kombinácii s inými vnútornými jednotkami VRF-Master! výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Kanálové jednotky s prívodom čerstvého vzduchu MMD-AP0481HFE 14,0 16, / 58 / , MMD-AP0721HFE 22,4 25, / 60 / , MMD-AP0961HFE 28,0 31, / 60 / , chladenie kúrenie 34 I TOSHIBA

35 COMMERCIAL VRF Kompaktné 4-cestné kazetové jednotky (60x60) Vhodné do každého eurorastrového podhľadu Vrátane kondenzátneho čerpadla s výtlakom 850 mm Malá výška jednotky len 27 cm výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Kompaktné 4-cestné kazety 60x60 MMU-AP0074MH-E 2,2 2,5 0, / 128 / / 47 / , MMU-AP0094MH-E 2,8 3, / 130 / / 48 / , MMU-AP0124MH-E 3,6 4,0 1, / 140 / / 48 / , MMU-AP0154MH-E 4,5 5,0 1, / 153 / / 50 / , MMU-AP0184MH-E 5,6 6, / 178 / / 54 / , Panel RBC-UM11PG(W)-E , VRF 4-cestné kazetové jednotky štandardné Štvorcový tvar (840x840 mm) s možnosťou výberu z 2 typov panelu Vrátane kondenzátneho čerpadla s výtlakom 850 mm (merané od spodnej hrany panelu) Pripojenie na prívod čerstvého vzduchu Opčne sada s infračerveným diaľkovým ovládaním výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] 4-cestné kazety MMU-AP0094HP-E 2,8 3, / 203 / / 44 / , MMU-AP0124HP-E 3,6 4,0 1, / 203 / / 44 / , MMU-AP0154HP-E 4,5 5,0 1, / 231 / / 44 / , MMU-AP0184HP-E 5,6 6, / 256 / / 44 / , MMU-AP0244HP-E 7,1 8,0 2, / 256 / / 46 / , MMU-AP0274HP-E 8,0 9, / 256 / / 46 / , MMU-AP0304HP-E 9,0 10,0 3, / 308 / / 48 / , MMU-AP0364HP-E 11,2 12, / 361 / / 53 / , MMU-AP0484HP-E 14,0 16, / 397 / / 53 / , MMU-AP0564HP-E 16,0 18, / 422 / / 55 / , Panely RBC-U31PG(W)-E pre distribúciu širšieho prúdu vzduchu , RBC-U31PGS(W)-E pre priame prúdenie vzduchu , chladenie kúrenie TOSHIBA I 35

36 Preisliste AIRCONDITIONING COMMERCIAL VRF 2-cestné kazetové jednotky Jednotky aj s malými výkonmi (od 2,2 kw) S prívodom čerstvého vzduchu Tichý chod jednotky Vrátane kondenzátneho čerpadla s výtlačnou výškou 510 mm (merané od dolnej hrany panelu) výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický tlak [db(a)] 2-cestné kazety MMU-AP0072WH 2,2 2,5 0, / 138 / / 32 / , MMU-AP0092WH 2,8 3,2 1, / 138 / / 32 / , MMU-AP0122WH 3,6 4,0 1, / 138 / / 32 / , MMU-AP0152WH 4,5 5,0 1, / 148 / / 33 / , MMU-AP0182WH 5,6 6,3 2, / 208 / / 33 / , MMU-AP0242WH 7,1 8,0 2, / 233 / / 35 / , MMU-AP0272WH 8,0 9,0 3, / 233 / / 35 / , MMU-AP0302WH 9,0 10,0 3, / 250 / / 37 / , MMU-AP0362WH 11,2 12,5 4, / 398 / / 39 / , MMU-AP0482WH 14,0 16,0 5, / 412 / / 40 / , MMU-AP0562WH 16,0 18,0 6, / 438 / / 42 / , Panely RBC-UW283PG(W)-E MMU-AP0072 až 0152WH , RBC-UW803PG(W)-E MMU-AP0182 až 0302WH , RBC-UW1403PG(W)-E MMU-AP0362 až 0562WH , chladenie kúrenie 36 I TOSHIBA

37 COMMERCIAL VRF 1-cestné kazetové jednotky Jednotky aj s malými výkonmi (od 2,2 kw) S prívodom čerstvého vzduchu Tichý chod jednotky Vrátane kondenzátneho čerpadla s výtlačnou výškou 350 mm (YH) resp. 510 mm (SH) (merané od dolnej hrany panelu) výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] 1-cestné kazety MMU-AP0074YH-E 2,2 2,5 0,8 235/850/ / 133 / / 54 / , MMU-AP0094YH-E 2,8 3, /850/ / 133 / / 54 / , MMU-AP0124YH-E 3,6 4,0 1,25 235/850/ / 133 / / 54 / , MMU-AP0154SH-E 4,5 5,0 1,7 200/1000/ / 192 / / 54 / , MMU-AP0184SH-E 5,6 6, /1000/ / 200 / / 54 / , MMU-AP0244SH-E 7,1 8,0 2,5 200/1000/ / 266 / / 56 / , Panely RBC-UY136PG MMU-AP0074/0094/0124YH-E 18/1050/ , RBC-US21PGE MMU-AP0154/0184/0244SH-E 20/1230/ , VRF nekapotované jednotky Ideálne pre komerčné priestory Jednotky sú kompletne prekryté a preto neovplyvňujú charakter interiéru výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Nekapotované MML-AP0074BH-E 2,2 2,5 0, / 111 / / 52 / , MML-AP0094BH-E 2,8 3, / 111 / / 52 / , MML-AP0124BH-E 3,6 4,0 1, / 111 / / 52 / , MML-AP0154BH-E 4,5 5,0 1, / 167 / / 52 / , MML-AP0184BH-E 5,6 6, / 167 / / 52 / , MML-AP0244BH-E 7,1 8,0 2, / 220 / / 55 / , chladenie kúrenie TOSHIBA I 37

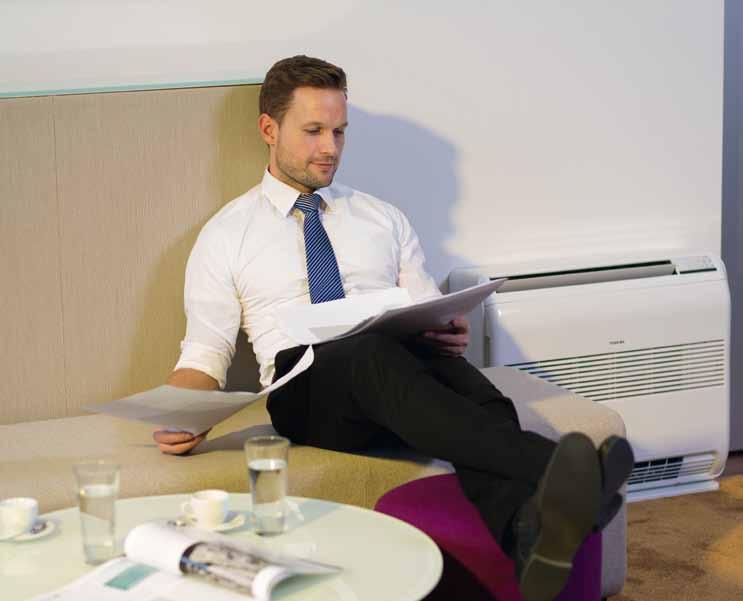

38 Preisliste AIRCONDITIONING COMMERCIAL VRF konzolová jednotka Konzolová jednotka so zdvojeným prúdením vzduchu nahor a/alebo nadol Veľký radiálny ventilátor pre mimoriadne tichú prevádzku Vrátane infračerveného diaľkového ovládania výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Parapetné MML-AP0074NH-E 2,2 2,5 0, / 102 / / 47 / , MML-AP0094NH-E 2,8 3, / 102 / / 47 / , MML-AP0124NH-E 3,6 4,0 1, / 113 / / 49 / , MML-AP0154NH-E 4,5 5,0 1, / 134 / / 52 / , MML-AP0184NH-E 5,6 6, / 147 / / 55 / , VRF parapetné jednotky varianty flexibilného pripojenia umožňujú jednoduchú montáž viariabilný výfuk vzduchu dopredu alebo nahor výkon (kw) Kód (PS) objemový prietok vzduchu (l/s) akustický výkon [db(a)] Parapetná jednotka MMF-AP0154H-E 4,5 5,0 1, / 217 / / 61 / , MMF-AP0184H-E 5,6 6, / 217 / / 61 / , MMF-AP0244H-E 7,1 8,0 2, / 283 / / 63 / , MMF-AP0274H-E 8,0 9, / 283 / / 63 / , MMF-AP0364H-E 11,2 12, / 467 / / 66 / , MMF-AP0484H-E 14,0 16, / 517 / / 68 / , MMF-AP0564H-E 16,0 18, / 517 / / 68 / , chladenie kúrenie Tieto jednotky nie sú bežne skladom, ohľadne presného dodacieho termínu sa informujte prosím. 38 I TOSHIBA

39 COMMERCIAL VRF vetracia sada Zásuvná sada s prekáblovaním pozostáva z rozvádzača, platiny, transformátora a káblového diaľkového ovládania RBC-AMT32E, PMV-motor, s príslušnými senzormi a s návodom na montáž. Používa sa ako súčasť vetracích zariadení a dverových clôn. MM-DXC010 Ovládacia jednotka (Master) 990, MM-DXC012 Ovládacia jednotka (Follower) 750, MM-DXV080 Ventilová sada do 8 kw 410, MM-DXV140 Ventilová sada do 14 kw 410, MM-DXV280 Ventilová sada do 28 kw 410, TOSHIBA I 39

40 Preisliste AIRCONDITIONING COMMERCIAL Vetracie systémy so spätným získavaním tepla Vetracie systémy so spätným získavaním tepla vysokoúčinné vetranie čerstvým vzduchom s možnosťou spätného získania energie až do 75 % s možnosťou prepojenia TCC-Link (pre centrálne ovládanie) vzduchový výkon (m 3 /h) Vetrací systém so spätným získavaním tepla VN-M150HE , VN-M250HE , VN-M350HE , VN-M500HE , VN-M650HE , VN-M800HE , VN-M1000HE , VN-M1500HE , VN-M2000HE , Vetrací systém so spätným získavaním tepla a s tepelným výmenníkom s priamym výparníkom MMD-VN502HEXE * , MMD-VN802HEXE * , MMD-VN1002HEXE * , Vetrací systém so spätným získavaním tepla, s tepelným výmenníkom s priamym výparníkom a so zvlhčovaním vzduchu MMD-VNK502HEXE * , MMD-VNK802HEXE * , MMD-VNK1002HEXE * , Príslušenstvo NRC-01HE Diaľkové ovládanie 110, NRB-1HE Adaptér ON/OFF pre vetrací systém so spätným získavaním tepla 110, * len v spojení s vonkajšími jednotkami SMMSi 40 I TOSHIBA

41 COMMERCIAL S-MMSi / MiNi-SMMS (2-rúrkový systém): rozbočovače Popis (kw) pripojený výkon vnútorných jednotiek (PS) Y-rozbočovače (po dva Y-rozbočovače v jednom balení) RBM-BY55E < 18 kw < 6,4 kw 90, RBM-BY105E Y- rozbočovač 18 kw < výkon < 37 kw 6,4 < výkon < 14,2 100, RBM-BY205E 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 180, RBM-BY305E 71 kw < výkon 25,2 < výkon 225, 4/8-násobné rozbočovače (dva 4/8-násobné rozbočovače v jednom balení) RBM-HY1043E 18 kw < výkon < 37 kw 6,4 < výkon < 14,2 210, 4-násobný rozbočovač RBM-HY2043E 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 230, RBM-HY1083E 18 kw < výkon < 37 kw 6,4 < výkon < 14,2 340, 8- násobný rozbočovač RBM-HY2083E 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 400, T-éčkové rozbočovače (dva T-éčkové rozbočovače v jednom balení) RBM-BT14E T-éčkový prepájací kus; prepojenie s jednotkami 8/10/12 PS 290, RBM-BT24E T-éčkový prepájací kus; prepojenie s jednotkami 14/16 PS 330, S-HRMi (3-rúrkový systém): rozbočovače Popis (kw) pripojený výkon vnútorných jednotiek (PS) Y-rozbočovače (tri Y-rozbočovače v jednom balení) RBM-BY55FE < 18 kw < 6,4 kw 130, RBM-BY105FE Y- rozbočovač 18 kw < výkon < 37 kw 6,4 < výkon < 14,2 150, RBM-BY205FE 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 210, RBM-BY305FE 71 kw < výkon 25,2 < výkon 290, 4/8-násobné rozbočovače (tri 4/8- násobné rozbočovače v jednom balení) RBM-HY1043FE < 37 kw < 14,2 400, 4-násobný rozbočovač RBM-HY2043FE 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 430, RBM-HY1083FE < 37 kw < 14,2 540, 8- násobný rozbočovač RBM-HY2083FE 37 kw < výkon < 71 kw 14,2 < výkon < 25,2 580, T-éčkové rozbočovače (tri T-éčkové rozbočovače v jednom balení) RBM-BT14FE T-éčkový prepájací kus 290, RBM-BT24FE T-éčkový prepájací kus 340, TOSHIBA I 41

42 Preisliste AIRCONDITIONING Controls LOKÁLNE DIAĽKOVÉ OVLÁDANIA Typ / popis Jednoduché diaľkové ovládanie: RBC-AS21E2 LCD-displej, nastavenie teploty, prepínač voľby režimu, regulácia ventilátora, regulácia lamiel, čidlo vnútornej teploty, s možnosťou paralelnej regulácie do 8 jednotiek, systém diagnostiky porúch, kontrolka zanesenia filtra, kompatibilné s TCB-SC642TLE2 (centrálne diaľkové ovládanie) ale nie s TCB-EXS21TLE (týždňový časový spínač), DN-kód sa nedá prestaviť 105, Káblové diaľkové ovládanie: RBC-AMT32E LCD-displej, nastavenie teploty, prepínač voľby režimu, regulácia ventilátora, 168 hodinový časový spínač zap/vyp, regulácia lamiel, čidlo vnútornej teploty, s možnosťou paralelnej regulácie do 8 jednotiek, systém diagnostiky porúch, kontrolka zanesenia filtra, DN-kódy sa nedajú prestaviť 95, Káblové diaľkové ovládanie s integrovaným časovým týždňovým spínačom: RBC-AMS41E Funkcie ako káblové diaľkové ovládanie RBC-AMT32E ale s integrovaným časovým spínačom, s možnosťou naprogramovania 8 udalostí na každý deň týždňa, nastaviteľné DN-kódy 110, Komfortné diaľkové ovládanie: RBC-AMS51E-ES Káblové diaľkové ovládanie s týždňovým časovým spínačom a viacjazyčné menu (nemecky, anglicky), moderný dizajn, podsvietenie pozadia, rýchle tlačidlá ( Hot Keys ) pre jednoduchú obsluhu, zabudované diaľkové teplotné čidlo, nastaviteľné DN-kódy 145, Infračervené diaľkové ovládanie + prijímacia sada pre 4-cestnú kazetu (DI/S-DI Séria 4 resp. SMMSi Séria 4): RBC-AX32U(W)-E ako RBC-AMT32E, ale bezkáblové, nie je kompatibilné s týždňovým časovým spínačom; zadanie adries a naprogramovanie automatického reštartu nie je možné vykonať prostredníctvom infračerveného diaľkového ovládača 230, Infračervené diaľkové ovládanie + prijímacia sada pre podstropné jednotky a 1-cestnú kazetu (Séria SH): RBC-AX32CE2 ako RBC-AMT32E, ale bezkáblové, nie je kompatibilné s týždňovým časovým spínačom; prijímacia sada sa dá jednoducho osadiť na jednotke, zadanie adries a naprogramovanie automatického reštartu nie je možné vykonať prostredníctvom infračerveného diaľkového ovládača 240, Infračervené diaľkové ovládanie + prijímač pre 2-cestnú kazetu (Séria 2): RBC-AX23UW(W)-E ako RBC-AMT32E, ale bezkáblové, nie je kompatibilné s týždňovým časovým spínačom; prijímacia sada sa dá jednoducho osadiť na jednotke, zadanie adries a naprogramovanie automatického reštartu nie je možné vykonať prostredníctvom infračerveného diaľkového ovládača 260, Infračervené diaľkové ovládanie s externou prijímacou sadou: TCB-AX32E2 Sada infračerveného diaľkového ovládania vhodná pre všetky vnútorné jednotky DI/S-DI a SMMSi (výnimka: kanálová jednotka SMMSi s vysokým statickým tlakom); zadanie adries a naprogramovanie automatického reštartu nie je možné vykonať prostredníctvom infračerveného diaľkového ovládača 320, 42 I TOSHIBA

43 Controls CENTRÁLNE DIAĽKOVÉ OVLÁDANIA Typ / popis Centrálne diaľkové ovládanie: TCB-SC642TLE2 Individuálne ovládanie až do 64 jednotiek alebo skupín jednotiek (na zónu je možné paralelne ovládať do 8 jednotiek), vnútorné jednotky SMMSi sa dajú ovládať priamo, pre vnútorné jednotky DI a S-DI je potrebné použiť adaptér TCB-PCNT30TLE , Týždňový časový spínač: TCB-EXS21TLE LCD-displej, na deň je možné naprogramovať 3 rôzne časové nastavenia zap/vyp (programy), pre každý deň týždňa (pondelok až nedeľa) sa dajú individuálne naprogramovať tieto 3 programy, funkcia dovolenka, kombinácia s TCB-SC642TLE2 (centrálne diaľkové ovládanie) alebo priamo na TCC-Link Bus 390, Vypínač zap/vyp pre 16 vnútorných jednotiek: TCB-CC163TLE2 16 vnútorných jednotiek môže byť v systéme SMMSi/S-HRMi jednotlivo alebo súčasne zapnutých alebo vypnutých 1.050, Smart Manager s analýzou dát: BMS-SM1280ETLE Centrálne diaľkové ovládanie až do 128 vnútorných jednotiek; PC-regulácia prostredníctvom siete, týždňový časový spínač a software pre výpočet spotreby elektrickej energie (pre výpočet spotreby elektrickej energie je ďalej potrebné použiť rozhranie BMS-IFWH5E Energy Monitoring Relay Interface + merač spotreby kwh + PC s inštalovaným Excelom); pripája sa priamo na TCC-Link Bus vonkajšej jednotky, analýza údajov, ukladanie údajov na pamäťové médium, software pre grafické zobrazenie a podanie informácie o poruchách prostredníctvom u 2.350, Webové rozhranie: BMS-WB2561PWE Internetový server pre napojenie až do 256 vnútorných jednotiek na TCC-Link Bus vonkajšej jednotky prostredníctvom jedného alebo viacerých rozhraní TCS-Net Relay Interface BMS-IFLSV4E 5.400, Webové rozhranie: BMS-WB01GTE Internetový server pre napojenie až do 2048 vnútorných jednotiek; pripojenie do 8 BMS-WB2561PWE Webovládačov prostredníctvom Ethernetu 5.400, TOSHIBA I 43

44 Preisliste AIRCONDITIONING Controls BUILDING MANAGEMENT SYSTÉMY NADRADENÉ SYSTÉMY MERANIA A REGULÁCIE Typ / popis Dotyková obrazovka a ovládač: BMS-TP0641ACE 12 TFT-obrazovka s rozlíšením 600x800 bodov a zadávanie údajov cez dotykovú obrazovku; 240 MHz procesor s Windows CE; individuálne ovládanie až do 64 vnútorných jednotiek záznam prevádzkových údajov / poruchy hlásenie o stave jednotky, prevádzkový režim, teplota miestnosti zapnutie / vypnutie 8.200, prepínač voľby prevádzky hodinový časový spínač nastavenie teploty samostatná a skupinová regulácia systém diagnostiky porúch Dotyková obrazovka a ovládač: BMS-TP5121ACE ako BMS-TP0641ACE, avšak pre individuálne ovládanie do 512 vnútorných jednotiek Dotyková obrazovka a ovládač s odpočtom spotreby elektrickej energie: BMS-TP0641PWE ako BMS-TP0641ACE ale so softvérom pre odpočet spotreby elektrickej energie Dotyková obrazovka a ovládač - s odpočtom spotreby elektrickej energie: BMS-TP5121PWE ako BMS-TP0641ACE ale pre individuálne ovládanie do 512 vnútorných jednotiek a so softvérom pre odpočet spotreby elektrickej energie BACnet Server: BMS-LSV6E Adaptér pre pripojenie siete TCC-Link na systém BACnet BACnet Server Software: BMS-STBN08E Software pre BMS-LSV6E Rozhranie TCS Net Relay Interface: BMS-IFLSV4E Rozhranie medzi ovládačom dotykovej obrazovky (Touchscreen Controller) resp. BACnet-serverom a TCC-Linkom. Max. pre 64 vnútorných jednotiek resp. pre max. 16 systémov. Rozhranie LonWorks pre TCC-Link: TCB-IFLN642TLE Pre ovládanie do 64 vnútorných jednotiek Software Interactive Intelligence II : RBC-WP1-PE Pre ovládanie jednotiek SMMSi /SHRMi prostredníctvom PC (opčne potrebné rozhranie LonWorks TCB-IFLN642TLE) Rozhranie ModBus Inferface: TCB-IFMB641TLE Adaptér pre pripojenie siete TCC-Link na systém ModBus 9.500, 9.000, 9.990, 5.100, 4.400, 960, 1.600, 6.200, 2.000, Analógové rozhranie: TCB-IFCB64OTLE 2.100, Univerzálne rozhranie: TCB-IFCG1TLE 2.100, Digitálne reléové rozhranie zap/výstup: BMS-IFDD03E 8 vstupov / 4 výstupy Reléové rozhranie pre monitorovanie spotreby energie - Energy Monitoring Relay Interface: BMS-IFWH5E Modul pre odpočet spotreby elektrickej energie s možnosťou denného resp. mesačného odpočtu; v mieste aplikácie je potrebná inštalácia merača kwh (max. 10 pulzov na kwh) / pre max. 8 kwh merač , 1.200, 44 I TOSHIBA

45 Controls OVLÁDACIE PRVKY Typ / popis Analógové rozhranie: RBC-FDP3-PE Rozhranie pre reguláciu teploty, rýchlosti otáčok ventilátora, prevádzkového módu, lamiel, zap/vyp a zablokovanie vnútornej jednotky pomocou signálu 0 10 V 500, Modul prevádzky, hlásenia porúch a diaľkového zap/vyp: TCB-IFCB-4E2 Bezpotenciálové kontakty pre hlásenie typu prevádzky a poruchy; 325, vstupy pre externé zap/vyp Modul diaľkové-zap/vyp a s okenným kontaktom: TCB-IFCB5-PE Bezpotenciálový kontakt pre zap/vyp a vstup pre okenný kontakt 48, TCB-PX100-PE Krabica pre TCB-IFCB5-PE 34, Diaľkový teplotný senzor: TCB-TC21LE2 Krabica s externým interiérovým teplotným čidlom 95, TCC-Link - adaptér: TCB-PCNT30TLE2 Adaptér z DI & S-DI TCC-Link na VRF TCC-Link 115, DI, S-DI zálohový modul: TC-USB-EVO , Poruchový, prevádzkový a prepínací box 33NT900062M, termostat Toshiba, monitorovanie teploty + pripojenie 2. systému 110, Ovládací modul pre vonkajšie jednotky DI Série 3: TCB-PCOS1E2 Vstupy pre redukciu výkonu a hlučnosti, výstup pre kompresor zap 240, Ovládací modul pre vonkajšie jednotky Super DI Série 4: TCB-KBOS1E (veľkosť ) a DI BIG, vstupy pre redukciu výkonu a hlučnosti, výstup pre kompresor zap 40, Modul pre výpis chyby*: TCB-PCIN4E Výstup prevádzky a hlásenia porúch 125, Modul protisnehovej ochrany; Modul diaľkového zap/vyp*: TCB-PCM04E Vstupy pre externé zap/vyp, priorita chladenie/kúrenie, redukcia hlučnosti a ventilátor vonkajšej jednotky zap 90, Modul pre obmedzenie el. prúdu/zníženie zaťaženia*: TCB-PCDM4E Vstupy pre externé zap/vyp a redukcia výkonu (6 stupňov) 115, TCB-IFGSM1E: rozhranie GSM Control Interface 670, * pre vonkajšie jednotky S-MMS, MiNi, SMMSi a S-HRMi Špeciálne príslušenstvo RAV / VRF Popis balenie cena za kus konektor s káblom: prepájací kábel (50 cm) plus konektor pre ovládanie výbavy osadenej na stavbe TCB-KBCN32VEE konektor s káblom pre CN32 1 kus 4, TCB-KBCN60OPE konektor s káblom pre CN60 1 kus 8, TCB-KBCN61HAE konektor s káblom pre CN61 1 kus 8, TCB-KBCN70OAE konektor s káblom pre CN70 1 kus 4, TCB-KBCN73DEE konektor s káblom pre CN73 1 kus 4, TCB-KBCN80EXE konektor s káblom pre CN80 1 kus 4, TOSHIBA I 45

46 Preisliste AIRCONDITIONING Controls SERVISNÉ PROGRAMY TOSHIBA počítačový software pre servisných technikov zobrazenie a zápis údajov jednotky: jednotka zap/vyp, režim chladenia alebo kúrenia, pulzný motorový ventil, stupeň otvorenia, hodnoty teploty, hodnoty tlaku, kompresor zap/vyp, poruchové kódy pozostávajúce z: adapterboxu, s káblom k jednotke, kábel k počítaču acd-rom dodatočné informácie cena za predajnú jednotku 4316V413 Dyna Doctor Hardware 1.500, Software S-MMS & S-HRM 25, Software Mini S-MMS 25, Software DI, S-DI & IMS 25, Software SMMSi 25, Software Estia 25, RBC-RD3-PE Detektor úniku 660, 46 I TOSHIBA

47 TOSHIBA I 47

48 Preisliste AIRCONDITIONING ESTIA 48 I TOSHIBA

49 Estia Estia vonkajšie jednotky Kompresory s dvojitým rotačným piestom Invertorová regulácia Do dĺžky rozvodov 30 m Funkcia chladenia (s fan-coilami) výkon (kw) elektrický príkon (kw) stupeň účinnosti 1-fázové HWS-803H-E 8,0 6,0 1,82 2,13 4,40 2, , HWS-1103H-E 11,2 10,0 2,32 3,52 4,77 2, , HWS-1403H-E 14,0 11,0 3,11 4,08 4,50 2, , 3-fázové HWS-1103H8-E 11,2 10,0 2,39 3,52 4,69 2, , HWS-1403H8-E 14,0 11,0 3,21 4,08 4,36 2, , HWS-1603H8-E 16,0 13,0 3,72 4,80 4,30 2, , kúrenie chladenie Vnútorná jednotka - hydrobox Platňový výmenník Elektrický prídavný ohrievač teplota na prívode: vykurovanie: C, chladenie: 10 (5) 30 C s možnosťou vytvorenia 2 teplotných zón zabudované diaľkové ovládanie kompatibilita s vonkajšími jednotkami elektrická vykurovacia tyč (kw) (V) (kw) SÉRIA 3 HWS-803XWHM3-E , HWS-803XWHT6-E HWS-803H-E 2 x , HWS-803XWHT9-E 3 x , HWS-1403XWHM3-E , HWS-1403XWHT6-E HWS-1103,1403H-E HWS-1103,1403,1603H8-E 2 x , HWS-1403XWHT9-E 3 x , TOSHIBA I 49
