1 LAKOVNA ZAKO TURČÍN, SPOL. S R.O. PROVODOV oznámení záměru podle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů Objednatel: ZAKO TURČÍN, spol. s r.o. Březnice Březnice Datum zpracování: Zpracovatel: Ing. Josef Gresl držitel autorizace ke zpracování dokumentace a posudku podle ustanovení 19 zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí (rozhodnutí MŽP o udělení autorizace č.j /ENV/12 ze dne , rozhodnutí o prodloužení autorizace č.j. 3198/ENV/17 ze dne ) Ing. Josef Gresl posuzování vlivů na životní prostředí IČO: josef@gresl-eia.cz

2 Obsah ÚVOD... 4 A. ÚDAJE O OZNAMOVATELI... 4 B. ÚDAJE O ZÁMĚRU... 5 B.I. Základní údaje... 5 B.I.1. Název záměru a jeho zařazení podle přílohy č B.I.2. Kapacita (rozsah) záměru... 5 B.I.3. Umístění záměru (kraj, obec, katastrální území)... 5 B.I.4. Charakter záměru a možnost kumulace s jinými záměry... 8 B.I.5. Zdůvodnění potřeby záměru a jeho umístění, včetně přehledu zvažovaných variant a hlavních důvodů (i z hlediska životního prostředí) pro jejich výběr, resp. odmítnutí B.I.6. Stručný popis technického a technologického řešení záměru B.I.7. Předpokládaný termín zahájení realizace záměru a jeho dokončení B.I.8. Výčet dotčených územně samosprávných celků B.I.9. Výčet navazujících rozhodnutí podle 9a odst. 3 a správních orgánů, které budou tato rozhodnutí vydávat B.II. Údaje o vstupech B.II.1. Půda B.II.2. Voda B.II.3. Ostatní surovinové a energetické zdroje B.II.4. Nároky na dopravní a jinou infrastrukturu B.III. Údaje o výstupech B.III.1. Ovzduší B.III.2. Vodní hospodářství B.III.3. Odpady B.III.4. Ostatní B.III.5. Doplňující údaje C. ÚDAJE O STAVU ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ C.I. Výčet nejzávažnějších environmentálních charakteristik dotčeného území C.I.1. Dosavadní využívání území C.I.2. Územní systém ekologické stability C.I.4. Krajina, krajinný ráz, významné krajinné prvky, památné stromy C.I.3. Natura 2000, chráněná území, přírodní parky C.II. Stručná charakteristika stavu složek životního prostředí v dotčeném území, které budou pravděpodobně významně ovlivněny C.II.1. Klima a ovzduší C.II.2. Voda Ing. Josef Gresl, květen

3 C.II.3. Půda C.II.4. Geomorfologické a geologické poměry C.II.5. Přírodní zdroje C.II.6. Fauna a flóra, ekosystémy C.II.7. Obyvatelstvo C.II.8. Území historického, kulturního nebo archeologického významu C.II.9. Staré ekologické zátěže, extrémní poměry v dotčeném území D. ÚDAJE O VLIVECH ZÁMĚRU NA VEŘEJNÉ ZDRAVÍ A NA ŽIVOTNÍ PROSTŘEDÍ D.I. Charakteristika možných vlivů a odhad jejich velikosti a významnosti (z hlediska pravděpodobnosti, doby trvání, frekvence a vratnosti) D.I.1. Vliv na obyvatelstvo D.I.2. Vliv na ovzduší D.I.3. Vliv na vodu a vodní zdroje D.I.4. Vliv hluku D.I.5. Vliv na půdu a podloží D.I.6. Vliv na horninové prostředí a přírodní zdroje D.I.7. Vliv na faunu a flóru D.I.8. Vlivy na okolní ekosystémy, soustavu NATURA 2000, ÚSES a ZCHÚ D.I.9. Vliv na krajinný ráz, kulturní památky a hmotný majetek D.II. Rozsah vlivů vzhledem k zasaženému území a populaci D.II.1. Rozsah vlivů na obyvatelstvo D.II.2. Rozsah vlivů na zasažené území D.III. Údaje o možných významných nepříznivých vlivech přesahujících státní hranice D.IV. Charakteristika opatření k prevenci, vyloučení a snížení všech významných nepříznivých vlivů na životní prostředí a popis kompenzací, pokud je to vzhledem k záměru možné D.V. Charakteristika nedostatků ve znalostech a neurčitostí, které se vyskytly při specifikaci vlivů E. POROVNÁNÍ VARIANT ŘEŠENÍ ZÁMĚRU F. DOPLŇUJÍCÍ ÚDAJE G. VŠEOBECNĚ SROZUMITELNÉ SHRNUTÍ NETECHNICKÉHO CHARAKTERU H. PŘÍLOHY Ing. Josef Gresl, květen

4 ÚVOD Společnost ZAKO TURČÍN, spol. s r.o. se zabývá převážně zakázkovou výrobou obráběných a zámečnických dílů s možností následné montáže pro zemědělské stroje a zařízení. Předmětem záměru je navýšení kapacity povrchových úprav stávající lakovny v provozovně společnosti v Provodově ve Zlínském kraji. V souvislosti se zvyšující se poptávkou po výrobcích společnosti provozovatel v průběhu roku 2017 předpokládá dosažení limitních hodnot spotřeby organických rozpouštědel uvedených v příloze č. 2 zákona č. 201/2012 Sb., o ochraně ovzduší. Před podáním žádosti o povolení provozu vyjmenovaného stacionárního zdroje je v souvislosti s navýšení celkové roční lakované plochy zapotřebí projít zjišťovacím řízením, pro jehož účely je předkládané oznámení zpracováno. A. ÚDAJE O OZNAMOVATELI 1. Oznamovatel: ZAKO TURČÍN, spol. s r.o. 2. IČO: Sídlo (bydliště): Březnice Březnice 4. Jméno, příjmení, bydliště a telefon oprávněného zástupce oznamovatele: Jméno, příjmení: Vladimír Turčín Adresa: Březůvky 220, Březůvky Telefon: Ing. Josef Gresl, květen

5 B. ÚDAJE O ZÁMĚRU B.I. ZÁKLADNÍ ÚDAJE B.I.1. Název záměru a jeho zařazení podle přílohy č. 1 Název záměru: Lakovna ZAKO Turčín spol. s r.o. Provodov Zařazení záměru dle přílohy č. 1: Posuzovaný záměr spadá podle přílohy č. 1 zákona č. 100/2001 Sb. do kategorie II pod bod: 4.2 Povrchová úprava kovů a plastických materiálů včetně lakoven, od do m 2 /rok celkové plochy úprav Skladování vybraných nebezpečných chemických látek a chemických přípravků (vysoce toxických, toxických, zdraví škodlivých, žíravých, dráždivých, senzibilizujících, karcinogenních, mutagenních, toxických pro reprodukci, nebezpečných pro životní prostředí) a pesticidů v množství nad 1 t; kapalných hnojiv, farmaceutických výrobků, barev a laků v množství nad 100 t. Jedná se o záměr vyžadující zjišťovací řízení, příslušným úřadem k provedení zjišťovacího řízení je Krajský úřad Zlínského kraje. B.I.2. Kapacita (rozsah) záměru Kapacita záměru z hlediska zákona č. 100/2001 Sb. Povrchově upravovaná (lakovaná) plocha v m 2 /rok Skladování vybraných nebezpečných látek m 2 /rok do 3 t Doplňující kapacitní údaje záměru Bilance spotřeby jednotlivých složek nátěrového systému - roční spotřeba nátěrových hmot (barva + tužidlo) 4,2 t/rok - roční spotřeba ředidla 0,7 t/rok - celková spotřeba aplikační směsi 4,9 t/rok z toho 3,8 t VOC/rok B.I.3. Umístění záměru (kraj, obec, katastrální území) Kraj: Zlínský Obec: Provodov (ZÚJ ) Katastrální území: Provodov na Moravě (733938) Parcela č.: st. 364/2, 950/60 Předmětný areál se nachází v severovýchodní části obce Provodov. Podle územního plánu obce se jedná o plochy pro zemědělskou a lesnickou výrobu (dále jen průmyslový areál). Ing. Josef Gresl, květen

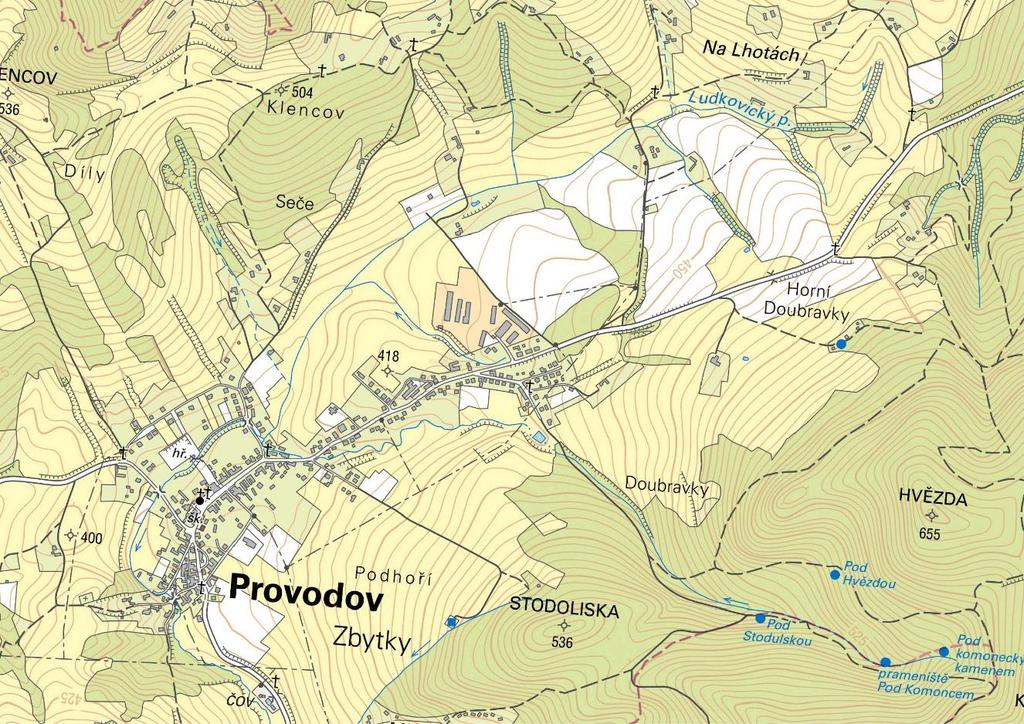

6 Společnost ZAKO TURČÍN, spol. s r.o. provozuje svou činnost ve třech halách viz následující obrázky. Stávající lakovna je umístěna v hale při severovýchodní hranici areálu nacházející se na stavební parcele č. 364/2 (k.ú. Provodov nad Moravě). Obrázek 1: Průmyslový areál v širším území obce Provodov Ing. Josef Gresl, květen

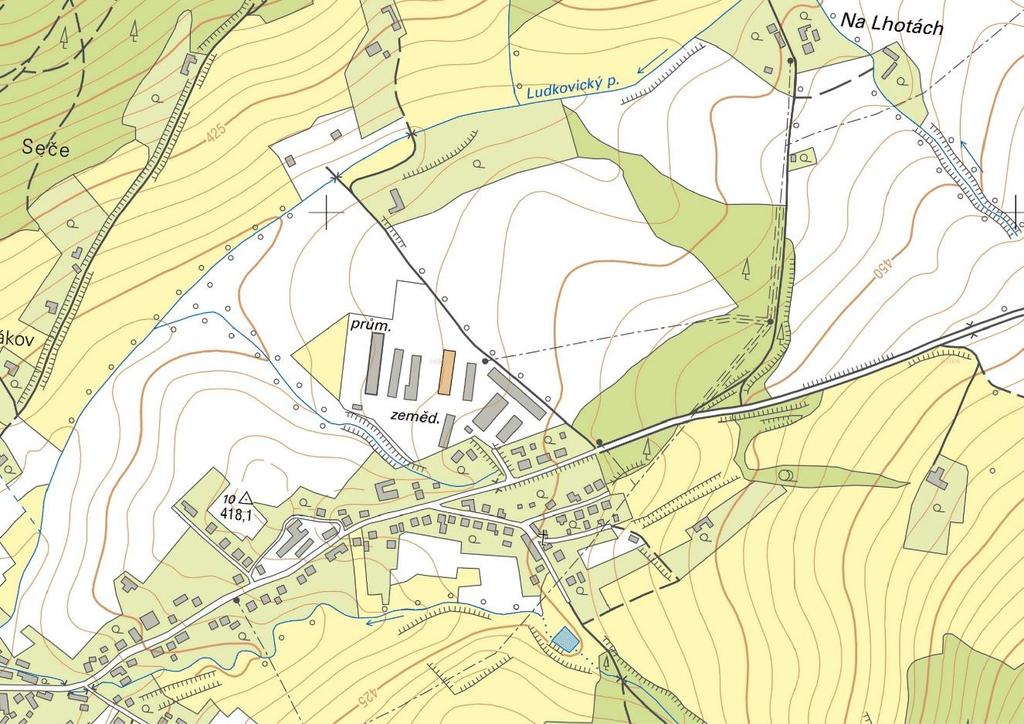

7 Obrázek 2: Detailní umístění provozovny v průmyslovém areálu obce Umístění stávající lakovny Ing. Josef Gresl, květen

8 Obrázek 3: Výřez z koordinační situace záměru Nejbližší obytnou zástavbu tvoří tři obytné dvojdomky mezi hlavní silnicí obce a průmyslovým areálem. Od předmětné lakovny jsou vzdáleny cca 90 m. B.I.4. Charakter záměru a možnost kumulace s jinými záměry Firma ZAKO TURČÍN se zabývá převážně zakázkovou výrobou obráběných a zámečnických dílů s možností následné montáže pro zemědělské stroje a zařízení. Předmětná stříkací a sušící kabina je určena k provádění povrchových úprav dílů pro zemědělské stroje a zařízení. Novostavba skladu barev (skladu chemie) pro potřeby záměru bude umístěna v sousedství haly v místě stávajícího plechového přístřešku, který bude demontován. Bezprostřední okolí stávající průmyslové haly, ve které je lakovna umístěna, tvoří průmyslové stavby provozovatele - výrobní, skladové a administrativní objekty. Skladové haly slouží pro skladování zámečnických kovových polotovarů. Ve vedlejší výrobní hale je prováděno základní dělení hutního materiálu pro zámečnickou výrobu řezání a stříhání, vše za studena. Zbytek celého areálu je tvořen objekty pro zemědělskou prvovýrobu. Rekonstrukce a přístavby haly 1, areál ZAKO TURČÍN spol. s r.o. - Provodov V areálu ZAKO Turčín je plánována rekonstrukce a přístavba haly 1, která se nachází jižně od lakovny umístěné v hale 2. Ing. Josef Gresl, květen

9 Pro stavbu Rekonstrukce a přístavba haly 1 vydal Magistrát města Zlína, Odbor stavebních a dopravních řízení dne rozhodnutí o umístění stavby a stavební povolení (č.j. MMZL /2016) pro tyto stavební objekty: SO 01 Výrobní a skladová hala Vrchní část stávající jednopodlažní ocelové skladové haly bude vybourána za účelem provedení nové rozšíření haly a to jednopodlažní s jednopodlažním vestavkem, půdorysného tvaru L o max. rozměrech 46,0 x 31,5 m se sedlovou střechou o sklonu střešních rovin 3 a 5, výška hřebene sedlové střechy cca 7 m. Vestavek bude tvořen zděnými stěnami z keramických tvárnic. Zakládání nové nadzemní ocelové konstrukce haly a podlahová konstrukce budou upraveny pro nové zatížení km/m2. Součástí stavby je i prodloužení stávající vnitřní pojezdové jeřábové dráhy. Vnější výraz objektu je dán opláštěním v podobě stěnových sendvičových panelů z ocelových pozinkovaných plechů s izolačním jádrem z tuhé PUR pěny. Vytápění bude zajištěno pomocí teplovzdušných plynových jednotek HELIOS o výkonu 35 kw. SO 02 Kanalizace dešťová, retenční nádrž Dešťové vody budou svedeny novou ležatou areálovou dešťovou kanalizací do nové retenční nádrže PNO 36 m 3 pro zadržení dešťových vod, s řízeným odtokem, s napojením do stávající betonové šachty kanalizace. SO 03 Kanalizace splašková Odpadní vody splaškové budou řešeny napojením na stávající kanalizaci administrativní budovy. SO 04 Zásobování plynem Nové napojení na stávající areálový rozvod plynu. SO 05 Zásobování pitnou vodou Zásobování pitnou vodou je navrženo novým napojením ze stávající administrativní budovy. SO 06 Zpevněné plochy V rámci stavby bude provedena výměna stávajícího betonového krytu zpevněných ploch areálových komunikací (betonových panelů) na živičný asfaltový povrch. Situace stavby Rekonstrukce a přístavby haly 1 je patrná z následujícího obrázku. Účelem provozu v hale 1 je výroba a skladování komponentů zemědělských strojů a zařízení. Ing. Josef Gresl, květen

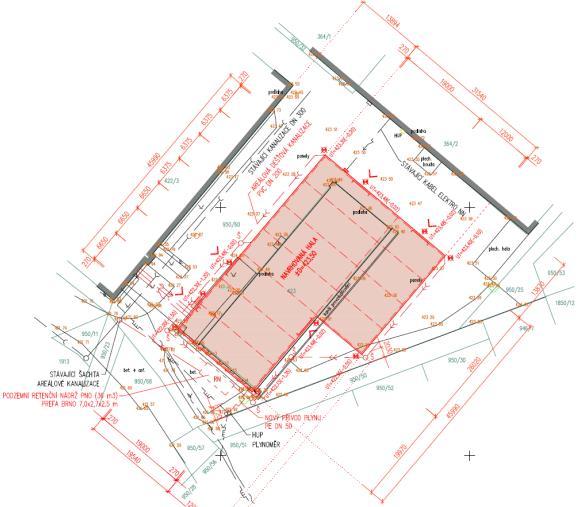

10 Obrázek 4: Výřez z koordinační situace stavby Rekonstrukce a přístavby haly 1 V současné době nejsou známy další záměry podobného, či jiného charakteru, které by měly být uskutečněny v blízkosti posuzovaného záměru. Kumulace vlivů s jinými záměry se nepředpokládá. B.I.5. Zdůvodnění potřeby záměru a jeho umístění, včetně přehledu zvažovaných variant a hlavních důvodů (i z hlediska životního prostředí) pro jejich výběr, resp. odmítnutí Zdůvodnění potřeby záměru Firma ZAKO TURČÍN se zabývá převážně zakázkovou výrobou obráběných a zámečnických dílů s možností následné montáže pro zemědělské stroje a zařízení. Předmětná stříkací a sušící kabina je určena k provádění povrchových úprav dílů pro zemědělské stroje a zařízení. V souvislosti se zvyšující se poptávkou po výrobcích společnosti provozovatel v průběhu roku 2017 předpokládá dosažení limitních hodnot spotřeby organických rozpouštědel uvedených v příloze č. 2 zákona č. 201/2012 Sb., o ochraně ovzduší. Před podáním žádosti o povolení provozu vyjmenovaného stacionárního zdroje je v souvislosti s navýšení celkové roční lakované plochy zapotřebí projít zjišťovacím řízením, pro jehož účely je předkládané oznámení zpracováno. Ing. Josef Gresl, květen

11 Záměr v dlouhodobém horizontu zajišťuje udržení si konkurence schopnosti oznamovatele a zachování stávajících pracovních míst. Zdůvodnění umístění záměru a přehled zvažovaných variant Z výše uvedeného popisu je zřejmé, že navýšení kapacity povrchových úprav na m 2 /rok včetně výstavby skladu chemických látek je provozně vázáno na předmětnou lokalitu. Vzhledem k existenci technologie povrchových úprav jsou stavební práce omezeny pouze na výstavbu skladu chemie. Záměr je uvažován pouze v jediné variantě optimalizované pro potřeby stávajícího provozu oznamovatele s maximální snahou pro funkční využití území. Soulad s územně plánovací dokumentací Podle vyjádření příslušného stavebního úřadu ze dne (Magistrát města Zlína, Odbor stavebních a dopravních zařízení, viz příloha č.1) je stavba dle Územního plánu obce Provodov navržena v plochách označených VZ plochy pro zemědělskou a lesnickou výrobu: Hlavní využití: - produkční stáje pro chov zvířat, přičemž způsob a objem chovaných zvířat nesmí negativně ovlivňovat - území za hranicí výrobního areálu - posklizňové linky rostlinné výroby, opravny a služby zemědělské techniky - skladové a pomocné provozy pro zemědělské účely - plochy pro stavby a zařízení lesnické účelové výstavby Přípustné využití: - nerušící a neobtěžující živnostenské provozovny - částečně rušící a obtěžující živnostenské provozovny - stavby a zařízení pro zpracovatelskou průmyslovou výrobu - skladové a pomocné provozy, podniková administrativa - související plochy, zařízení a stavby dopravní a technické infrastruktury - výroba energie - fotovoltaická elektrárna - plochy izolační a vnitroareálové zeleně - služební byty správců objektů a nezbytného technického personálu Na základě výše uvedené lze konstatovat, že hlavním využitím v plochách označených VZ jsou skladové a pomocné provozy pro zemědělské účely, služby zemědělské techniky, přípustné využití zahrnuje mj. částečně rušící a obtěžující provozovny, stavby a zařízení pro zpracovatelskou průmyslovou výrobu. Navržený záměr, jehož účelem je povrchová úprava dílů pro zemědělské stroje a zařízení, je navržena v souladu s uvedeným využitím a vyhovuje obecným požadavkům na využívání území. Vzhledem k možnosti navýšení kapacity povrchových úprav v rámci stávající technologie a souladu záměru s územním plánem obce je předkládaný záměr uvažován v jediné variantě optimalizované pro potřeby stávajícího provozu. Ing. Josef Gresl, květen

12 B.I.6. Stručný popis technického a technologického řešení záměru Stavební řešení haly Stávající hala (místně značená hala 2) je tvořena ocelovou konstrukcí, a to dvěma řadami ocelových sloupů v podélném směru. Střecha je sedlová o spádu 12 stupňů. Základy jsou tvořeny železobetonovými patkami. Rovněž podlaha je železobetonová. Obvodový plášť haly je tvořen oboustranným ocelovým profilovaným plechem. Okna v hale jsou plastová s dvojskly a tvoří prosklený pás po obou delších stranách haly. Výška těchto pásů je mm. Vrata jsou sekční, zateplená. Sedlová střecha je ze skládané minerální izolace oboustranně oplechovaných ocelovým profilovaným plechem. V prostorech, kde je nakládáno s chemickými látkami, je železobetonová podlaha opatřena nátěrem zajišťující její nepropustnost a odolnost proti chemickému působení látek. Vytápění haly je stávající, je zajištěno dvěma plynovými kotly (2x48 kw) s napojením na teplovodní ohřívače umístěné pod okny. Sklad chemie Součástí záměru je vybudování nového venkovního skladu barev (resp. skladu chemie) přiléhající k hale viz obrázek níže. Předpokládá se, že sklad bude tvořen samostatným kontejnerem ocelové konstrukce s opláštěním plechem s el. temperací. Jedná se o typový certifikovaný kontejner s požární odolností, který je vybaven proti havarijnímu úniku skladovaných látek. Konkrétní technologické řešení skladu bude předmětem navazujícího stupně projektové dokumentace. lakovací box Obrázek 5: Půdorys stávající haly 2, lakovny malá myčka velká myčka sklad chemie Provozní řešení, popis technologie Předmětná stříkací a sušící kabina je určena k provádění povrchových úprav dílů pro zemědělské stroje a zařízení. Jedná se kovové výrobky zámečnické nebo kovoobráběné o hmotnosti od 1 do kg určené jako montážní součásti zemědělských strojů a zařízení. Celková povrchově upravovaná plocha je odhadována m 2. Ing. Josef Gresl, květen

13 Pro dosažení finální povrchové úpravy výrobku odpovídající kvality musí být dílce odmaštěny, popřípadě jsou externě tryskány (pískovány). Výrobky pro lakování budou do areálu přiváženy již připravené, nepočítá se s jejich broušením či jiným mechanickým upravováním vyjma drobných zaprávek poškození vzniklých dopravou výrobků. Přehled technologických operací 1. Dopravení dílů k lakování do předmětní haly - přesun vysokozdvižnými vozíky z vedlejších výrobních hal, - případně doprava nákladními vozidly 2. Odmašťování dílů - vanové lázně s uzavřeným okruhem mycího prostředku 3. Osušování horkým vzduchem 4. Maskování dílů - zakrytí částí, které nesmí být dotčeny lakováním - použití maskovacích pásek a papíru 5. Lakování dílů v kabině lakovny 6. V případě potřeby dosušování pomocí horkého vzduchu v kabině lakovny 7. Odmaskování dílů 8. Příprava dílů pro expedici - balení a uložení na palety 9. V případě potřeby uložení expedovaných dílů do meziskladu 10. Expedice Add 2) Odmašťování dílů K odmašťování dílů před lakováním dochází podle jejich velikosti v tzv. malé, či velké myčce. Popis těchto stávajících technologických zařízení je uveden níže. Odmašťování je zajištěno aplikací mycího a fosfátovacího prostředku bez obsahu těkavých organických látek. Zařízení nemá nucené odsávání, jedná se o nevyjmenovaný stacionární zdroj. Malá myčka Místně používaný název malá myčka označuje zařízení umístěné v hale lakovny. Jedná se o karuselový odmašťovací stroj (typ MCL-800/OS) od firmy Summa Šumperk. Myčka má dvě nádrže, první o objemu 300 l slouží jako mycí (odmašťovací) lázeň, druhá o objemu 900 l jako oplach. Odmašťování je zajištěno aplikací mycího a fosfátovacího prostředku Fostar plus od firmy Everstar. Jako oplachová lázeň slouží demineralizovaná voda, která je pomocí technologického zařízení AQUA OSMOTIC 150/30 připravována z rozvodů pitné vody. Dílce se rovnoměrně rozloží v mycím koši lázně přístroje. Navolí se příslušný program (nastavení délky cyklů, teploty ohřevu), který je poté spuštěn. Dílce jsou po ukončení mytí obsluhou vizuálně zkontrolovány (kvalita omytí) a následně dosušeny stlačeným vzduchem. Ing. Josef Gresl, květen

14 Kvalita lázně i oplachu se pravidelně kontroluje a v případě ztráty požadovaných hodnot se lázeň přepustí do IBC kontejneru a likviduje jako nebezpečný odpad předání k likvidaci smluvní společnosti. Technické parametry malé myčky výrobce a typ zařízení vnější rozměry výška Velká myčka instalovaný elektrický příkon výkon topných elektrických těles Summa Šumperk, MCL 800/OS x mm mm 28 kw, 400 V, 50 Hz 2 x 6 kw teplota lázní 60 C tlakový vzduch výkon čerpadla hlučnost stroje v místě obsluhy 0,5-0,6 MPa 100 l / min 75 db Předmětná hala je stavebně rozdělena na několik částí, v jedné z nich je umístěna tzv. velká myčka, která je používána k ručnímu odmaštění velkých dílců - viz obr. 5. K odmaštění dochází v prostoru nad ocelovým roštem myčky, který je ze třech stran uzavřen (stavebně oddělen od zbylého prostoru haly). V roštem je v podlaze vybetonována záchytná vana o šířce 4300 mm, délce 4300 mm a hloubce 500 mm, do níž je vložena plechová vana s obsahem litrů mycího koncentrátu. Součást myčky jsou další dvě záchytné nádrže o objemech a 950 litrů, které jsou ve vedlejší místnosti a jsou navzájem propojeny s podávacím čerpadlem a vysokotlakým mycím horkovodním přístrojem Kränzle Jako odmašťovací lázeň slouží koncentrát alkalického prostředku Star 75 NP. Pro oplach je použita demineralizovaná voda, do které byl aplikován pasivátor IK-51. Vše od firmy Everstar. Dílce se nad roštem myjí vysokotlakým přístrojem WAP při teplotě cca 70 C a tlaku 90 barů, poté se oplachují demineralizovanou vodou, která je v IBC barelu a následně dochází k vysušení pomocí stlačeného vzduchu. Způsob likvidace mycího koncentrátu i oplachových vod je shodný s malou myčkou předání k likvidaci odborné firmě. Technické parametry velké myčky výrobce a typ zařízení vnější rozměry výška vlastní výroba x mm 4120 mm mytí pomocí WAP Kränzle provozní tlak vodní výkon teplota barů 870 l/ h do 140 stupňů celsia Ing. Josef Gresl, květen

15 Add 5) lakování dílů v kabině Popis zařízení kombinované stříkací a sušící kabiny TERMOMECCANICA GL 2 POWERTHERM 7,5 x 4 x 2,75 Kabina je klasifikována jako kombinovaná stříkací a sušicí kabina s režimem stříkání a s režimem sušení. Kabina se skládá z odsávacího soklu v plechovém provedení s ocelovými výztužemi o výši 400 mm. Sokl je uzavřen pororošty, pod kterými je po celé ploše umístěn podlahový filtr. Vnější rozměry kabiny jsou 7,6 x 4,1 x 3,6 m (délka x šířka x výška). Stěny kabiny tvoří sendvičové panely, modulové panely z pozinkované oceli s polyuretanovou izolací tloušťky 40 mm. Vstupní vrata kabiny jsou ocelové konstrukce vyplněné minerální plstí a uzavřené plechovými panely. Kabina je doplněna vzduchotechnickým agregátem, který zajišťuje patřičné množství průchozího vzduchu v množství m 3 /h, ohřívaného při režimu stříkání na 20 až 26 C, při režimu sušení na max. 80 C. K ohřevu přisávaného vzduchu při režimu stříkání, případně k udržování teploty sušení slouží hořák s přímým spalováním o max. jmenovitém tepelném příkonu 340 kw na zemní plyn. Osvětlení je zajištěno 10 osvětlovacími tělesy o celkovém el. příkonu kw. Sací a výfukový agregát je univerzální monoblok o rozměru 3,900x1,250 mm. Agregát je vybaven jedním šestipólovým motorem pro sání a jedním pro odsávání, každý z motorů je o výkonu 7,5 kw. Celkový výkon agregátu: 2 x m 3 /h ( m 3 /h přisávání m 3 /h odsávání). Kabina je vybavena klapkou pro recirkulaci vzduchu při režimu sušení v 85% objemu, zbylých 15 % je přisáváno a dohříváno na požadovanou teplotu. Na podlaze lakovací kabiny je celorošt, který umožňuje lepší práci a pohyb lakýrníků a zamezuje znečištění v kabině. Celoplošné podlahové filtry EU 2 paint stop pak umožňují kvalitní odsávání a proudění vzduchu. Plynový hořák Tecflam - model VDPE50GM (přímé spalování) - jmenovitý tepelný příkon 340 kw - spotřeba zemního plynu 34 m 3 /h při maximálním zatížení 11 m 3 /h při běžném provozu odhad roční spotřeby m 3 /rok Režim stříkání (lakování): Při procesu stříkání je nasávaný vzduch filtrován kapsovým předfiltrem G 3, ohříván na požadovanou teplotu pro stříkání a zaveden do stropního pléna. Odtud je přes stropní filtr F 5 zaveden do lakovacího prostoru, kde pojme přebytečné mikročástice barvy, které se zachytí v hodnotě 82 % v podlahovém filtru a v hodnotě opět 82 % ze zbytku ve II. stupni filtrace, který je umístěn v odsávací jednotce. Takto vyfiltrovaný vzduch je vypouštěn do ovzduší. Hořák ohřívá přímo nasávaný vzduch a je řízen teplotním čidlem, které je umístěno v hrdle, které přivádí vzduch z agregátu do kabiny. Vzhledem k tomu, že hořák má plynulou elektronickou regulaci a zvyšuje nebo snižuje výkon hořáku dle okamžité potřeby, nemůže hodnota teploty v kabině být vyšší než ºC. Ing. Josef Gresl, květen

16 Režim sušení Při procesu sušení je proces ohřevu stejný pouze s tím rozdílem, že vzduchová náplň se ohřeje na C a 85 % vzduchu rotuje mezi kabinou a agregátem a 15 % vzduchu se přisává a odvádí mimo kabinu po dobu procesu sušení tj min. Vzhledem k cirkulaci ohřívaného vzduchu v kabině je samozřejmé, že po dobu procesu sušení se hodnota spalin v kabině kumuluje (zvyšuje). Avšak i po uplynutí 40 min sušení je hodnota stále hluboko pod normou spalin na hranici ppm. Po ukončení tohoto sušícího procesu kabina automaticky přepne na proces odvětrání a ohřátý vzduch vypustí do ovzduší a vyvětrá. Tímto je kabina připravena k dalšímu cyklu, po dobu procesu sušení a odvětrání je pohyb lakýrníka v kabině zakázán. Vybavení filtry: - kapsové předfiltry agregátu, třída filtrace G3 (dle ČSN EN 779) - celoplošné samozhášecí stropní filtry, třída filtrace F5 (dle ČSN EN 779) - celoplošné podlahové filtry, třída filtrace G2 (dle ČSN EN 779) - filtry v odsávací jednotce (II. stupeň filtrace) Kabina je vybavena následujícími bezpečnostními prvky: a) bezpečnostní klapkou, která je umístěna mezi generátorem a lakovací kabinou, které od sebe v případě překročení mezní teploty izoluje. Za normálních podmínek je klapka v otevřené poloze udržována bimetalovým prvkem, jehož teplota tání je 120 C. Při dosažení této teploty dojde k uvolnění pružiny, která klapku uzavře. Spolu s uzavřením klapky dojde k vypnutí elektrického systému kabiny, které je signalizováno na řídícím panelu. b) pojistným termostatem umístěným v generátorové skříni v blízkosti spalovací komory. V případě, že teplota ohřívaného vzduchu dosáhne 120 C, termostat přeruší elektrický systém kabiny (druhý bezpečnostní systém spolu s klapkou) c) antivibračním spojem, umístěným mezi generátorem a lakovací kabinou, který zabraňuje přenášení vibrací. Prvky a) a b) zajišťují vypnutí boxu při jakémkoli stavu, který neodpovídá provozu. B.I.7. Předpokládaný termín zahájení realizace záměru a jeho dokončení Se záměrem navýšení plochy povrchových úprav nejsou spojeny stavební práce, realizace záměru tak odpovídá délce povolovacího procesu vyjmenovaného stacionárního zdroje a souvisejících úkonů. Vydání rozhodnutí o povolení provozu se předpokládá nejdříve v druhé půli roku Obdobně nový sklad chemických látek bude dovezen jako typizovaný kontejner, doba samotné realizace je v porovnání s procesem povolení stavby a zajištění nezbytných podkladů pro toto řízení zcela zanedbatelná. Povolení této stavby se předpokládá současně s vydáním rozhodnutí o povolení provozu, tj. v druhé půli roku B.I.8. Výčet dotčených územně samosprávných celků Při realizaci záměru budou dotčeny následující samosprávné celky: Kraj: Zlínský Obec: Provodov (ZÚJ ) Ing. Josef Gresl, květen

17 Ovlivnění jiných správních území se nepředpokládá. B.I.9. Výčet navazujících rozhodnutí podle 9a odst. 3 a správních orgánů, které budou tato rozhodnutí vydávat Navazující rozhodnutí Povolení provozu (vyjmenovaného stacionárního zdroje) Stavební řízení (pro nový sklad chemie) Legislativa 11 zákona č. 201/2012 Sb., o ochraně ovzduší zákon č. 183/2006 Sb., zákon o územním plánovaní a stavebním řádu Správní orgán, který bude rozhodnutí vydávat Krajský úřad Zlínského kraje, odbor životního prostředí Magistrát města Zlína, odbor stavebních a dopravních řízení Jedná se o výčet některých důležitých rozhodnutí, pokud vznikne potřeba nových rozhodnutí, budou tyto řešeny v průběhu přípravy jednotlivých stupňů projektové dokumentace. B.II. ÚDAJE O VSTUPECH B.II.1. Půda Předmětná lakovna je umístěna ve stávající hale, obdobně sklad chemie bude vybudován v sousedství haly na stávajících zpevněných plochách. Záměrem je tak dotčena stavební parcela č. 364/2, jejíž druh využití je zastavěná plocha a nádvoří a parcela č. 950/60 (ostatní plocha) v k.ú. Provodov na Moravě. Záměrem nejsou dotčeny plochy spadající do zemědělského půdního fondu (ZPF), ani pozemků evidovaných k plnění funkce lesa (PUPFL), ani pozemky nenacházejí se v ochranném pásmu PUPFL. B.II.2. Voda Období realizace záměru V této fázi se jedná především o nároky na odběr vody spojené se předmětnou stavbou. Vzhledem k faktu, že veškeré stavební práce zahrnují pouze dovoz typizovaného kontejneru jako nového skladu chemie a přípravu plochy pro jeho umístění, jsou nároky na spotřebu vody ve fázi realizace zcela zanedbatelné. Období provozu záměru Pitná voda Areál je zásobován pitnou vodou z veřejného vodovodu. V areálu společnosti dnes pracuje celkem 12 zaměstnanců. Realizací záměru se počet pracovních míst nemění, provoz lakovny bude zajišťován stávajícími zaměstnanci. Záměr není spojen se zvýšenou spotřebou vody pro hygienické potřeby pracovníků. Ing. Josef Gresl, květen

18 Technologická voda Pro provoz pracoviště odmašťování je potřeba demineralizovaná voda, která je připravována z rozvod pitné vody. Spotřeba demineralizované vody lze odhadnout na jednotky m 3 ročně. Způsob likvidace odpadních vod je popsán v kap. B.III.2. B.II.3. Ostatní surovinové a energetické zdroje Surovinové zdroje Období realizace záměru Veškeré stavební práce zahrnují pouze dovoz typizovaného kontejneru jako nového skladu chemie a přípravu plochy pro jeho umístění. Stavební materiály budou zajištovány běžným způsobem, jejich potřené množství bude zcela minimální a nebude představovat zatížení životního prostředí. Období provozu záměru Z pohledu surovinových zdrojů je stěžejní vstupní surovinou lakovny třísložkový nátěrový systém (barva, tužidlo, ředidlo). Pro lakování jsou používány barvy dle požadavků zákazníka, převážně nátěrový systém Delfleet od společnosti PPG Deco Czech a.s. se stanoveným obsahem organických látek cca 770 g VOC/kg v aplikační směsi. Vyšší podíl organických látek zajišťuje potřebnou sílu suché vrstvy ve výši pouze 20 µm. Celková spotřeba organických látek při projektované spotřebě barev ve výši 4,9 t/rok činí cca 3,8 t VOC/rok. Složky nátěrového systému budou skladovány v množství do 1 t ve skladu barev, který bude nově vystaven v sousedství haly. Sklad barev/chemie je typový certifikovaný kontejner s požární odolností a je vybaven proti havarijnímu úniku skladovaných látek. Ve skladu budou rovněž skladovány přípravky pro potřeby doplňování odmašťovací lázně (malé a velké myčky). Dále bude využit ke skladování oleje používaného ke zkoušce těsnosti vybraných výrobků společnosti. Jedná se o speciální vany (o objemu i několik set litrů) jejichž těsnost je ověřována nad zabezpečeným prostorem jejich naplněním. Po 24 hodinách je následně vyhodnoceno, zda nedošlo k úkapu pod vyrobenou vanou. Pokud ano, je výrobek vrácen zpět do dílny k vyspravení (jedná se o stávající pracoviště, které přímo nesouvisející s předmětnou lakovnou, ke skladování látek pro zkoušku těsnosti však bude využíván shodný sklad chemie). Celkové množství nebezpečných látek ve skladu chemie nepřesáhne 3 t. Přehled látek je uveden v tabulce níže. Ing. Josef Gresl, květen

19 Tabulka 1: Celková roční spotřeba skladované chemie včetně identifikace nebezpečnosti látek Název chemické látky Lakování dílů DELFLEET WASH PRIMER BASE (nátěr) DELFLEET WASH PRIMER REACTIVE REDUCER (tužidlo) DELFLEET THINNER - NORMAL (ředidlo) Odmašťování dílů Odhad celková roční spotřeby (kg) Identifikace nebezpečnosti Standardní věty Výstražné symboly nebezpečnosti GHS02, GHS05, GHS07, GHS09 GHS02, GHS05, GHS08, GHS07 GHS02, GHS08, GHS07, GHS09 H226, H315, H318, H317, H335, H336, H411 H225, H315, H318, H335, H336, H373, H304 H226, H315, H319, H335, H336, H373, H304, H411 Fostar PLUS 250 GHS07 H319 Star 75 PN 500 GHS05 H318, H315 Pasivátor IK Olej pro 24 hod zkoušku těsnosti IonoGrind Dielektrikum bez spotřeby GHS08 H304 SintoGrind TTK (opakované použití) GHS08, GHS07 H332, H304 Vysvětlivky: GHS02 hořlavé látky GHS05 korozní a žíravé látky GHS07 dráždivé látky GHS08 látky nebezpečné pro zdraví GHS09 látky nebezpečné pro životní prostředí Energetické zdroje Zásobování elektrické energie i vytápění haly je stávající a nebude měněno. Vytápění haly je zajištěno dvěma plynovými kotly (2x48 kw) s napojením na teplovodní ohřívače umístěné pod okny. V souvislosti s navýšením kapacity výroby se očekává navýšení spotřeby plynu pro potřeby lakovny na m 3 /rok. Celková roční spotřeba zemního plynu včetně vytápění sousedních budov v areálu lze stanovit na m 3 /rok. B.II.4. Nároky na dopravní a jinou infrastrukturu Doprava Období realizace záměru Během drobných stavebních a montážních prací souvisejících s výstavbou nového skladu chemie dojde k minimálnímu nárůstu dopravy na místní komunikaci. Stavební doprava v řádu jednotek vozidel denně však bude zcela a omezena pouze na dobu provádění těchto prací. Období provozu záměru Dopravní napojení areálu je místní komunikací na státní komunikaci III. třídy č procházející obcí Provodov. Podle informací provozovatele s provozem areálu společnosti ZAKO Turčín, spol. s r.o. v Provodově souvisí níže uvedená doprava: Osobní auta: příjezd 20 aut za den, tj. 40 pohybů Lehká nákladní auta (do 3,5 t): příjezd 10 aut za den, tj. 20 pohybů Střední nákladní auta (do 10 t): příjezd 2 aut za den, tj. 4 pohyby Ing. Josef Gresl, květen

20 Doprava související s provozem předmětné lakovny je 4x/týden vozidlo do 7,5 t, 1x/týden nad 7,5t. Tato doprava je již zahrnuta ve výše bilancované stávající denní dopravě pro výrobu a skladování komponentů zemědělských strojů a zařízení, které jsou dále povrchově upravovány lakováním. V souvislosti s předkládaným záměrem maximální denní doprava na navazující státní komunikaci nebude navyšována. Realizace plánované stavby Rekonstrukce a přístavba haly 1 (viz kap. B.I.4), pro které již bylo vydáno stavební povolení, nemá na množství výše uvedené dopravy vliv. Ostatní infrastruktura Napojení na technickou infrastrukturu je stávající a nebude měněno. V rámci předmětného záměru nevznikají žádné požadavky na přípojky sítí, projekt počítá pouze s napojením nového skladu chemie na stávající areálové rozvody elektřiny. B.III. ÚDAJE O VÝSTUPECH B.III.1. Ovzduší Období realizace záměru K navýšení kapacity povrchových úprav bude docházet na stávajících technologických zařízení, stavební práce s pojené s umístěním nového skladu chemie jsou krátkodobé bez požadavku na významné zemní práce či terénní úpravy. V průběhu drobných stavebních prací bude kontrolována čistota místních komunikací, v případě jejich znečištění budou neprodleně zbavena nečistot tlakovou vodou. Při realizaci záměru se zvýšená produkce emisí např. prašnosti vyžadující opatření nepředpokládá. Období provozu záměru Pro předmětný záměr byla vypracována rozptylová studie, která tvoří přílohu č. 3 předkládaného oznámení (Ing. Josef Gresl, květen 2017). Bodové zdroje Za bodový zdroj emisí lze označit přímé spalování zemního plynu (emise NO x a CO) a dále emise organických látek z lakování, které jsou obsaženy v aplikovaném nátěrovém systému. Aplikace nátěrových hmot Kabina je klasifikována jako kombinovaná stříkací a sušicí kabina s režimem stříkání a s režimem sušení. Dle přílohy č. 2 k zákonu č. 201/2012 Sb., o ochraně ovzduší, ve znění pozdějších předpisů, se jedná o vyjmenovaný stacionární zdroj, kód: 9.8. Aplikace nátěrových hmot, včetně kataforetického nanášení, nespadají-li pod činnosti uvedené v bodech pod kódy 9.9. až 9.14., s celkovou projektovanou spotřebou organických rozpouštědel od 0,6 t/ za rok nebo větší. Kabina je doplněna vzduchotechnickým agregátem, který zajišťuje patřičné množství průchozího vzduchu v množství m 3 /h, ohřívaného při režimu stříkání na 20 až 26 C, při režimu sušení na max. 80 C. K ohřevu přisávaného vzduchu při režimu stříkání, případně k udržování teploty sušení slouží hořák s přímým spalováním o max. jmenovitém tepelném příkonu 340 kw na zemní plyn. Celorošt na podlaze lakovací kabiny umožňuje lepší práci a pohyb lakýrníků a zamezuje znečištění v kabině. Ing. Josef Gresl, květen

21 Při procesu stříkání je nasávaný vzduch filtrován kapsovým předfiltrem G 3, ohříván na požadovanou teplotu pro stříkání a zaveden do stropního pléna. Odtud je přes stropní filtr F 5 zaveden do lakovacího prostoru, kde pojme přebytečné mikročástice barvy, které se zachytí v hodnotě 82 % v podlahovém filtru a v hodnotě opět 82 % ze zbytku ve II. stupni filtrace, který je umístěn v odsávací jednotce. Takto vyfiltrovaný vzduch je vypouštěn do ovzduší. Kabina je vybavena klapkou pro recirkulaci vzduchu při režimu sušení v 85% objemu, zbylých 15 % je přisáváno a dohříváno na požadovanou teplotu. Pro lakování jsou používány barvy dle požadavků zákazníka. Převážně se jedná o nátěrový systém Delfleet od společnosti PPG Deco Czech a.s. se stanoveným obsahem organických látek cca 770 g VOC/kg v aplikační směsi. Vyšší podíl organických látek zajišťuje potřebnou sílu suché vrstvy ve výši pouze 20 µm. Celková spotřeba organických látek při projektované spotřebě barev ve výši 4,9 t/rok činí cca 3,8 t VOC/rok. Při stanovení hmotnostního toku emisí vybraných organických látek bylo vycházeno z bezpečnostních listů nejčastěji používaného nátěrového systému a poměru jednotlivých složek (barva/tužidlo/ředidlo) v aplikační směsi. Spalování zemního plynu Hořák Tecflam s přímým spalováním o max. příkonu 340 kw na zemní plyn ohřívá přímo nasávaný vzduch a je řízen teplotním čidlem, které je umístěno v hrdle, které přivádí vzduch z agregátu do kabiny. Hořák má plynulou elektronickou regulaci a zvyšuje nebo snižuje výkon hořáku dle okamžité potřeby. Podle přílohy č. 2 k zákonu č. 201/2012 Sb., o ochraně ovzduší, ve znění pozdějších předpisů, se jedná o vyjmenovaný stacionární zdroj, kód 3.1. Spalovací jednotky přímých procesních ohřevů (s kontaktem) jinde neuvedené o celkovém jmenovitém tepelném příkonu od více než 0,3 MW do 5 MW včetně. Při stanovení hmotnostního toku emisí NO X a CO bylo sdělení odboru ochrany ovzduší, jímž se stanovují emisní faktory podle 12 odst. 1 písm. b) vyhlášky č. 415/2012 Sb., tzn *10-6 kg NO X/m 3 a 48*10-6 kg CO/m 3 spáleného paliva. Tabulka 2: Základní vlastnosti zdroje znečišťování Základní vlastnosti (jednotky) umístění výduchu (zdroje) aplikace nátěrových hmot/ spalování zemního plynu (společný výduch) ve výšce 7 m nad terénem vnitřní průměr komína (m) 0,6 průtok (m 3 /s) 7,78 teplota vzdušiny ( C) 20 celková roční doba provozu (h/rok) / 265* denní provozní doba (h/den) 8 * odhadovaná spotřeba zemního plynu podělená spotřebou při maximálním zatížení Ing. Josef Gresl, květen

22 Tabulka 3: Množství emisí odsávané z lakovny Množství emisí aplikace nátěrových hmot g/s spalování zemního plynu g/s butylacetát 0, etylbenzen 0, xylen 0, emise NO x* (g/s) - 0, emise CO (g/s) - 0, * Podle metodiky výpočtu podílů emisí NO2 v NOX, kterou vydalo MŽP, je podíl emisí NO2 v NOX u spalování zemního plynu 5 %. Ing. Josef Gresl, květen

23 Celkové roční emise znečišťujících látek Na základě výše uvedených údajů, lze stanovit maximální možné roční emise jako násobek hmotnostního toku emisí a doby provozu daného zdroje: butylacetát: etylbenzen: xylen: NOx: CO: 0, * 2000 * 3600 / 1000 = 205 kg/rok 67 kg/rok 156 kg/rok 10,2 kg/rok 0,4 kg/rok Liniové zdroje Za liniové zdroje lze považovat nákladní dopravu (dovoz materiálu, expedice výrobků, resp.) a dále pohyby osobních vozidel zaměstnanců. Vzhledem k velmi nízkým intenzitám dopravy spojené s provozem předmětného areálu (viz kap. B.II.4), které navíc nebudou navyšovány, nejsou v předkládané rozptylové studii emise z dopravy vyhodnoceny. Vliv dopravy na obytnou zástavbu obce je zcela zanedbatelný. Znečišťující látky a příslušné imisní limity Podle přílohy č. 1 zákona č. 201/2012 Sb. o ochraně ovzduší, kterým se stanoví Imisní limity a povolený počet jejich překročení za kalendářní rok nesmějí koncentrace posuzovaných znečišťujících látek ve volném ovzduší překročit následující hodnoty: Tabulka 4: Imisní limity vybraných znečišťujících látek pro ochranu zdraví lidí Znečišťující látky Doba průměrování Imisní limit [μg/m 3 Maximální počet překročení NO 2 kalendářní rok 40-1 hodina CO maximální denní 8-hod průměr Pro těkavé organické látky a jejich složky neexistuje dle platné legislativy závazný imisní limit. Pro porovnání vypočtených hodnot byla použita tabulka referenčních koncentrací vydaná SZÚ pro hodnocení a řízení zdravotních rizik (zpracované podle 27, odst.6 b, zákona č. 201/2012 Sb., o ochraně ovzduší). Znečišťující látky Tabulka 5: Referenční koncentrace vydané SZÚ Doba průměrování Referenční koncentrace (µg/m 3 ) butylacetát kalendářní rok 500 ethylbenzen neuvedena* 400 xylen kalendářní rok 100 Ing. Josef Gresl, květen

24 * Pro etylbenzen nebyla SZÚ stanovena doba průměrování, v předkládané rozptylové studii je referenční koncentrace na straně bezpečnosti porovnávána s maximálními hodinovými hodnotami, které jsou vždy vyšší než průměrné roční koncentrace B.III.2. Vodní hospodářství Období realizace záměru V rámci stavebních prací lze očekávat vznik pouze splaškových odpadních vod od pracovníků provádějících drobné stavební úpravy a montážní práce pro potřeby nového skladu chemie. Tito pracovníci budou využívat mobilní sociální zařízení, případně stávající sociální zařízení po domluvě s provozovatelem. Období provozu záměru Splaškové odpadní vody Sociální zařízení je umístěno ve vedlejší hale. Splaškové odpadní vody jsou svedeny do areálové kanalizace zakončenou areálovou ČOV. Množství splaškových odpadních vod prakticky odráží potřebu vody pitné pro potřeby zaměstnanců. Vzhledem k tomu, že v souvislosti s předkládaným záměrem nedochází k nárůstu počtu zaměstnanců, množství splaškových odpadních vod se nemění. Pozn.: ČOV Provodov dnes přečerpává přečištěné odpadní vody mimo povodí vodní nádrže Ludkovice do Březůvského potoka. Přesto i dnes dochází při zvýšeném přísunu odpadních vod ke kontinuálnímu přepadu nečištěných vod do blízkého Ludkovického potoka. Obec Provodov proto připravuje rekonstrukci kanalizace a ČOV Provodov. Společně s plánovanou rekonstrukcí dojde ke zrušení ČOV v předmětném areálu. Areálová kanalizace bude nově napojena na kanalizaci obce a splaškové odpadní vody přečištěny v ČOV Provodov. Srážkové vody Předmětem záměru není výstavba nových budov nebo zpevněných ploch. Nový sklad chemie nahradí stávající ocelový přístřešek, který bude demontován. Množství srážkových vod odváděných z areálu se nemění. Srážkové vody dopadající na zelené plochy v okolí budou přirozeně zasakovány. Technologické odpadní vody Technologické odpadní vody vznikají při výměně již znečištěné odmašťovací lázně. Technologické odpadní vody však nejsou vypouštěny do kanalizace, ale jímány v IBC kontejnerech. Po jejich naplnění odváženy smluvní dodavatelskou společností jako odpad. Pozn.: Technologické odpadní vody se řídí režimem zákona o odpadech. B.III.3. Odpady Každý subjekt má při své činnosti nebo v rozsahu své působnosti a v mezích daných zákonem č. 185/2001 Sb., o odpadech (v platném znění) povinnost předcházet vzniku odpadů, omezovat jejich množství a nebezpečné vlastnosti a přednostně zajistit jejich využití před jejich odstraněním. Při nakládání s odpady, respektive při jejich odstraňování, je třeba volit vždy ty způsoby nebo technologie, které zajistí vyšší ochranu lidského zdraví a které jsou šetrnější k životnímu prostředí. Ing. Josef Gresl, květen

25 Odpovědnost za řádný průběh jakékoliv činnosti s odpadem související nese původce, respektive oprávněná osoba, která odpad při dodržení podmínek stanovených zákonem a prováděcími předpisy převzala. Původce odpadů je odpovědný za nakládání s odpady do doby jejich převedení do vlastnictví oprávněné osoby. Do té doby musí být ze strany dodavatele stavby zajištěno: - třídění odpadů podle jednotlivých druhů a kategorií (zabránit míšení); - řádné uložení odpadů, jejich zabezpečení před znehodnocením (např. srážkami); únikem (vylití, rozsypání) či odcizením. Období realizace záměru V rámci realizace záměru se bude jednat o odpady vznikající v souvislosti s demontováním stávajícího ocelového přístřešku a přípravy staveniště pro umístění typizovaného kontejneru. Množství odpadů bude poměrně nízké, bude se jednat převážně o podílovou část ze zbytků stavebního a montážního materiálu. Pokud budou vyprodukovány odpady i z jiných skupin (dle katalogu odpadů), bude s nimi zacházeno odpovídajícím způsobem. Odpady vznikající v období realizace budou přechodně shromažďovány v odpovídajících shromažďovacích prostředcích nebo na určených místech (zabezpečených plochách), odděleně podle kategorií a druhů. Shromažďovací prostředky, resp. místa shromažďování odpadů budou řádně označena názvy, číselnými kódy druhu odpadu a kategorií dle Katalogu odpadů (vyhláška č. 93/2016 Sb., v platném znění). Shromažďovací prostředky na nebezpečné odpady budou opatřeny identifikačními listy nebezpečného odpadu dle 13 odst. 3 zákona č.185/2001 Sb., o odpadech (v platném znění). Shromážděné odpady budou průběžně, po dosažení technicky a ekonomicky optimálního množství, odváženy mimo území ČS k dalšímu využití, resp. ke zneškodnění. Za odpady vznikající v průběhu stavebních úprav bude odpovídat dodavatel stavebních prací, který současně musí zajistit i kontrolu práce a údržby stavebních mechanismů. Veškeré odpady, které vzniknou realizací stavby, budou předány k likvidaci pouze firmě, která má oprávnění k likvidaci nebo k využití odpovídajícím způsobem. Při nakládání s odpady klasifikovanými jako nebezpečné je nutno dodržet požadavky ve smyslu zákona č. 185/2001 Sb., o odpadech (v platném znění) a vyhlášky č. 383/2001 Sb., o podrobnostech nakládání s odpady (v platném znění). Dodavatel stavebních prací je mj. povinen dodržovat hierarchii způsobů nakládání s odpady podle 9a zákona o odpadech v platném znění. Tzn. v prvé řadě technologickou kázní předcházet vzniku odpadů, poté jej připravit k opětovnému použití, recyklovat odpad či jej jinak využít (např. energeticky) a pokud výše uvedené není účelné odpad odstranit. V následující tabulce jsou uvedeny hlavní odpady, jejichž vznik lze při stavebních pracích očekávat. Kód druhu odpadu Tabulka 6: Odpady vznikající v rámci realizace záměru (skladu chemie) Druh odpadu 08 ODPADY Z VÝROBY, ZPRACOVÁNÍ, DISTRIBUCE A POUŽÍVÁNÍ NÁTĚROVÝCH HMOT (BAREV, LAKŮ A SMALTŮ), LEPIDEL, TĚSNICÍCH MATERIÁLŮ A TISKAŘSKÝCH BAREV Odpadní barvy a laky obsahující organická rozpouštědla nebo jiné nebezpečné látky Kategorie odpadu N Ing. Josef Gresl, květen

26 Kód druhu odpadu Druh odpadu Kategorie odpadu 15 ODPADNÍ OBALY; ABSORPČNÍ ČINIDLA, ČISTICÍ TKANINY, FILTRAČNÍ MATERIÁLY A OCHRANNÉ ODĚVY JINAK NEURČENÉ Papírové a lepenkové obaly O Plastové obaly O 17 STAVEBNÍ A DEMOLIČNÍ ODPADY (VČETNĚ VYTĚŽENÉ ZEMINY Z KONTAMINOVANÝCH MÍST) Beton O Železo a ocel O 20 KOMUNÁLNÍ ODPADY (ODPADY Z DOMÁCNOSTÍ A PODOBNÉ ŽIVNOSTENSKÉ, PRŮMYSLOVÉ ODPADY A ODPADY Z ÚŘADŮ), VČETNĚ SLOŽEK Z ODDĚLENÉHO SBĚRU Komunální odpad O Období provozu záměru V souvislosti s provozem posuzovaného záměru mohou budou vznikat odpady kategorie O i N. Nebezpečné odpady budou tvořit převážně zbytky barev a technologické odpadní vody z procesu odmaštění dílů před lakováním. Systém shromažďování, třídění, uložení a odstraňování odpadů kategorie O vznikajících v rámci provozu záměru bude vycházet z příslušných platných zákonů a vyhlášek. Odpady budou soustřeďovány a adekvátně tříděny v příslušných označených sběrných nádobách. Dotčené území tedy bude vybaveno příslušným stanovištěm pro velkoobjemové kontejnery na tříděný odpad. S odpady bude nutné nakládat v souladu se zákonem č. 185/2001 Sb., o odpadech. Odpady z provozu budou předávány k využití či odstranění příslušným firmám, které musí být v souladu s 12 odst. 3 tohoto zákona oprávněny k jejich převzetí. Při nakládání s odpadem je nutné zajišťovat přednostní materiálové a dále energetické využití odpadu před jeho odstraněním. Po vytřídění využitelných a nebezpečných složek bude odpad odvážen k tomu oprávněnou firmou. Pro skladování odpadů kategorie N budou k dispozici nádoby k tomu určené (s atestem). Budou umístěny na místech, kde nemůže dojít k jejich zcizení, znehodnocení, případně úniku ohrožujícímu životní prostředí. Při nakládání s odpady klasifikovanými jako nebezpečné, je nutno dodržet požadavky ve smyslu výše uvedeného zákona o odpadech a vyhlášky č. 383/2001 Sb. V případě, že se v souvislosti s provozem záměru vyskytnou i jiné nebezpečné odpady níže neuvedené, bude se postupovat v souladu s platnou legislativou. Kód druhu odpadu Tabulka 7: Odpady vznikající v rámci provozu záměru (odmašťování dílů a lakování) Druh odpadu 08 ODPADY Z VÝROBY, ZPRACOVÁNÍ, DISTRIBUCE A POUŽÍVÁNÍ NÁTĚROVÝCH HMOT (BAREV, LAKŮ A SMALTŮ), LEPIDEL, TĚSNICÍCH MATERIÁLŮ A TISKAŘSKÝCH BAREV Kategorie odpadu Ing. Josef Gresl, květen

27 Kód druhu odpadu Druh odpadu Odpadní barvy a laky obsahující organická rozpouštědla nebo jiné nebezpečné látky Odpady z odstraňování barev nebo laků obsahujících organická rozpouštědla nebo jiné nebezpečné látky 11 ODPADY Z CHEMICKÝCH POVRCHOVÝCH ÚPRAV, Z POVRCHOVÝCH ÚPRAV KOVU A JINÝCH MATERIÁLU A Z HYDROMETALURGIE NEŽELEZNÝCH KOVU Kategorie odpadu Odpady z odmašťování obsahující nebezpečné látky N 15 ODPADNÍ OBALY; ABSORPČNÍ ČINIDLA, ČISTICÍ TKANINY, FILTRAČNÍ MATERIÁLY A OCHRANNÉ ODĚVY JINAK NEURČENÉ Papírové a lepenkové obaly O Plastové obaly O Obaly obsahující zbytky nebezpečných látek nebo obaly těmito látkami znečištěné Absorpční činidla, filtrační materiály (včetně olejových filtrů jinak blíže neurčených), čisticí tkaniny a ochranné oděvy znečištěné nebezpečnými látkami 20 KOMUNÁLNÍ ODPADY (ODPADY Z DOMÁCNOSTÍ A PODOBNÉ ŽIVNOSTENSKÉ, PRŮMYSLOVÉ ODPADY A ODPADY Z ÚŘADŮ), VČETNĚ SLOŽEK Z ODDĚLENÉHO SBĚRU Komunální odpad O N N N N B.III.4. Ostatní Hluk Období realizace záměru S realizací nového skladu chemie nejsou spojeny významné terénní úpravy, zemní práce ani jiné činnosti, které by byly z hlediska hluku významné. Všechny stavební zdroje hluku lze označit za krátkodobé, realizace záměru bude probíhat pouze v denní době ve pracovních dnech, tzn. mimo víkendy a dny pracovního klidu. I vzhledem ke vzdálenosti lokality od nejbližších obytných objektů se nepředpokládá překračování platných hygienických limitů pro hluk z výstavby. Období provozu záměru Pro předmětný záměr byla zpracována hluková studie - viz příloha č. 4 (RNDr. Zuzana Kadlecová, březen 2017). Ve studii je vyhodnocena hluková situace při provozování záměru Lakovna ZAKO Turčín, spol. s r.o. Provodov včetně stávajícího provozu v areálu společnosti. Pro možnost případných kumulativních vlivů je v hlukové studii zohledněna i stavba Rekonstrukce a přístavba haly 1 (viz kap. B.I.4), pro kterou bylo již vydáno stavební povolení. Ing. Josef Gresl, květen

28 Dopravní zdroje hluku v areálu ZAKO Turčín Dopravní napojení areálu je místní komunikací na státní komunikaci III. třídy č Realizace stavby Rekonstrukce a přístavba haly 1 nemá vliv na související dopravu, doprava se po realizaci této stavby nezmění. Stávající doprava do areálu ZAKO Turčín, spol. s r.o. Osobní auta: příjezd 20 aut za den, tj. 40 pohybů Lehká nákladní auta (do 3,5 t): příjezd 10 aut za den, tj. 20 pohybů Střední nákladní auta (do 10 t): příjezd 2 aut za den, tj. 4 pohyby Na jihovýchodní straně haly 1 je zadán pohyb vysokozdvižného vozíku vyjíždějícího z haly na venkovní plochu. Doprava související s provozem lakovny je 4x/týden vozidlo do 7,5 t, 1x/týden nad 7,5t. Tato doprava je již zahrnuta ve výše bilancované stávající denní dopravě pro výrobu a skladování komponentů zemědělských strojů a zařízení, které jsou dále povrchově upravovány lakováním. V souvislosti s předkládaným záměrem nenaroste doprava na navazující státní komunikaci. Doprava je pouze v denní době (6:00-22:00 hod.) Stacionární zdroje hluku U haly 1 nejsou bodové venkovní zdroje hluku na střeše nebo fasádě objektu. Do výpočtu jsou jako venkovní bodové zdroje hluku zadána místa zásobování haly a manipulace s materiálem. Ve výpočtech je zohledněn hluk vycházející z obvodového pláště stavby, který je závislý na neprůzvučnosti obvodového pláště a zdrojích hluku uvnitř haly. Pro tento výpočet je uvažována hladina akustického tlaku v difuzním poli 80 db (ruční nářadí) a neprůzvučnost obvodového pláště Rw = 26 db. Obdobné hodnoty (vnitřní zdroje hluku, zásobování) jsou uvažovány i pro stávající provoz ve vedlejší hale. Na fasádě stávající haly 3 je zadán bodový zdroj hluku větrání. Zdroje hluku související s technologií lakovny v hale 2 Zdrojem hluku souvisejícím s provozem lakovny je vzduchotechnika lakovny umístěná na střeše objektu. Akustický výkon Lw = 80 db. Doba provozu je max. 8 hod/den. Dále je do výpočtu zadáno jako bodový zdroj zásobování haly. Ve výpočtech je zohledněn hluk vycházející z obvodového pláště stavby, který je závislý na neprůzvučnosti obvodového pláště a zdrojích hluku uvnitř haly. Pro tento výpočet je uvažována hladina akustického tlaku v difuzním poli 80 db (ruční nářadí). Neprůzvučnost obvodového pláště Rw = 26 db. Konkrétní umístění jednotlivých zdrojů hluku je uvedeno v kap. 2. předmětné hlukové studie. Hygienické limity Hygienické požadavky na úroveň akustické situace v chráněném venkovním prostoru staveb vyplývají ze zákona č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů (v platném znění). Požadavky kladené tímto zákonem na ochranu zdraví před hlukem a vibracemi jsou obsaženy v díle 6 (Ochrana před hlukem, vibracemi a neionizujícím zářením), (Hluk a vibrace). Příslušné hygienické limity jsou stanoveny prováděcím právním předpisem, kterým je nařízení vlády č. 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací. Ing. Josef Gresl, květen

29 Pro hluk z provozu stacionárních zdrojů platí hygienický limit 50 db v denní době pro 8 souvislých a na sebe navazujících nejhlučnějších hodin a 40 db v noční době pro nejhlučnější 1 hodinu. Pozn.: Hluk z pohybu vozidel na účelových komunikacích areálu provozovatele je z pohledu nařízení vlády č. 272/2011 Sb., považováno za stacionární zdroje hluku. Vibrace Při provozu záměru se nepředpokládá vznik vibrací, které by mohly nějakým způsobem ovlivňovat okolí zájmové lokality. Hodnocený záměr neobsahuje zařízení, která by způsobovala vibrace o hodnotách a ve frekvencích překračujících povolené limitní hodnoty, které jsou stanoveny z hlediska ochrany lidského zdraví nebo vlivů na stabilitu a trvanlivost stavebních objektů. Záření radioaktivní a elektromagnetické Při realizaci ani provozu záměru nebudou použity materiály ani instalovány žádné stroje a zařízení, u nichž by bylo možné očekávat účinky radioaktivního či elektromagnetického záření. B.III.5. Doplňující údaje Rizika havárií Provoz veškerých zařízení v areálu respektuje příslušnou legislativu a předpisy v oblasti životního prostředí. Na provoze probíhá pravidelný servis a revizní prohlídky zařízení v souladu s požadavky dodavatelů technologických zařízení, dále jsou dodržovány návody pro obsluhu a údržbu zařízení. Obsluha zařízení je pravidelně každoročně proškolována v oblasti bezpečnosti práce, požární ochrany apod. O veškerých kontrolách, revizích a údržbách zařízení se provede zápis do provozní evidence příslušného zdroje znečišťování ovzduší. V případě zjištění jakékoliv příčiny ohrožující zdraví, bezpečnost a životní prostředí prostoru výroby vyrozumí provozovatel orgány životního prostředí, hygienické služby, popřípadě policii a hasiče. Za jejich pomoci odstraní následky havárie. Za běžného provozu záměru, při dodržování legislativních předpisů a dále navržených opatření nevyplývají pro pracovníky, obyvatele a životní prostředí v okolí záměru žádná významná rizika. Rizika vyplývající z činností jsou minimální. Pro záměr bude zpracován havarijní plán o nakládání se závadnými látkami, který musí být odsouhlasen příslušným vodoprávním úřadem. Ing. Josef Gresl, květen

30 C. ÚDAJE O STAVU ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ C.I. VÝČET NEJZÁVAŽNĚJŠÍCH ENVIRONMENTÁLNÍCH CHARAKTERISTIK DOTČENÉHO ÚZEMÍ Předmětná stříkací a sušící kabina je určena k provádění povrchových úprav dílů pro zemědělské stroje a zařízení. Jedná se kovové výrobky zámečnické nebo kovoobráběné o hmotnosti od 1 do kg určené jako montážní součásti zemědělských strojů a zařízení. Celková povrchově upravovaná plocha je odhadována m 2. Nejbližší obytnou zástavbu tvoří tři obytné dvojdomky mezi hlavní silnicí obce a průmyslovým areálem. Od předmětné lakovny jsou vzdáleny cca 90 m. Charakteristika stavu jednotlivých složek životního prostředí v dotčeném území je popsána v následujícím textu. C.I.1. Dosavadní využívání území Společnost ZAKO TURČÍN, spol. s r.o. provozuje svou činnost v průmyslovém areálu obce Provodov ve třech halách. Předmětná lakovna je stávající technologií ve stávající hale. Navýšení její kapacity výroby a s tím spojený nový sklad chemie zásadně nemění stávající charakter výrobně skladovacího areálu, na které z jižní a jihozápadní strany navazuje obytná zástavba obce. Celý areál pak sousedí převážně se zemědělsky využívanými pozemky. C.I.2. Územní systém ekologické stability Územní systém ekologické stability (ÚSES) je vzájemně propojený soubor přirozených i pozměněných, avšak přírodě blízkých ekosystémů, který udržuje přírodní rovnováhu. Rozlišují se místní (lokální), regionální a nadregionální ÚSES. Cílem zabezpečování ÚSES v krajině je uchování a podpora rozvoje přirozeného genofondu krajiny, zajištění příznivého působení na okolní, ekologicky méně stabilní části krajiny a jejich prostorové oddělení, podpora možnosti polyfunkčního využívání krajiny, uchování významných krajinných fenoménů. Skladebné části ÚSES tvoří biocentrum (centrum biologické diverzity), biokoridor (propojení mezi biocentry), interakční prvky a ekologicky významný segment krajiny s režimem ÚSES. V blízkém okolí průmyslového areálu se prvky územního systému ekologické stability nenachází. Podle územního plánu obce je nejblíže lokální biokoridor K3, který je vymezen podél Ludkovického potoka protékajícího cca 350 m severně od záměru. Zájmové území je součástí ochranného pásma nadregionálního biokoridoru Buchlovské lesy - Spálený, který je trasován severně od záměru v ose západ - východ. Realizací vlastního záměru nedojde k zásahu a negativnímu ovlivnění jednotlivých funkčních prvků územního systému ekologické stability. C.I.4. Krajina, krajinný ráz, významné krajinné prvky, památné stromy Krajinný ráz Zákon č. 114/1992 Sb., o ochraně přírody a krajiny (v platném znění) vymezuje dle 12 zákona krajinný ráz, kterým je zejména přírodní, kulturní a historická charakteristika místa či oblasti, je chráněn před činností snižující jeho estetickou a přírodní hodnotu. Zásahy do krajinného rázu, zejména umisťování a povolování staveb, mohou být prováděny pouze s ohledem na Ing. Josef Gresl, květen

31 zachování významných krajinných prvků, zvláště chráněných území, kulturních dominant krajiny, harmonické měřítko a vztahy v krajině. V předmětném zastavěném území nelze uvažovat o ochraně krajinného rázu, jedná se o výrobně skladovací areál. Navýšením kapacity výroby stávající lakovny se stávající vzhled ani charakter lokality nemění. Významné krajinné prvky Dle 3, odst. 1, písm. b zákona č. 114/1992 Sb., o ochraně přírody a krajiny (v platném znění) je významný krajinný prvek (VKP) definován jako ekologicky, geomorfologicky nebo esteticky hodnotná část krajiny utvářející její typický vzhled nebo přispívá k udržení její stability. Významnými krajinnými prvky jsou lesy, rašeliniště, vodní toky, rybníky, jezera, údolní nivy. Dále jsou jimi jiné části krajiny, které zaregistruje podle 6 (tohoto zákona) orgán ochrany přírody jako významný krajinný prvek, zejména mokřady, stepní trávníky, remízy, meze, trvalé travní plochy, naleziště nerostů a zkamenělin, umělé i přirozené skalní útvary, výchozy a odkryvy. Mohou jimi být i cenné plochy porostů sídelních útvarů včetně historických zahrad a parků. Přímo v lokalitě záměru se prvky VKP nenachází. Nejbližší VKP tvoří místní vodoteče vzdálené přes 300 m. Památné stromy Zákon č. 114/1992 Sb., o ochraně přírody a krajiny (v platném znění) umožňuje vyhlášení mimořádně významných stromů, jejich skupin a stromořadí za památné stromy ( 46, odst. 1). Přímo v dotčené lokalitě se nevyskytují žádné památné stromy ani stromořadí. Na území obce Provodov se vyskytuje památný strom Lípa na Malenisku, který je však vzdálen více než 1,5 km od předmětného záměru a nebude jím, jakkoliv ovlivněn. C.I.3. Natura 2000, chráněná území, přírodní parky Definice a způsob ochrany je dán zákonem č. 114/1992 Sb., o ochraně přírody a krajiny (ve znění pozdějších předpisů), a jeho prováděcí vyhláškou 395/1992 Sb. Lokality Natura 2000 Natura 2000 je celistvá evropská soustava území se stanoveným stupněm ochrany, která umožňuje zachovat přírodní stanoviště a stanoviště druhů v jejich přirozeném areálu rozšíření ve stavu příznivém z hlediska ochrany nebo popřípadě umožní tento stav obnovit. Na území ČR je Natura 2000 tvořena ptačími oblastmi (PO) a evropsky významnými lokalitami (EVL). Hodnocený záměr je svou lokalizací mimo území soustavy Natura Zvláště chráněná území, přírodní parky Zvláště chráněná území se dělí na velkoplošná zvláště chráněná území (VZCHÚ) a maloplošná zvláště chráněná území (MZCHÚ). Do VZCHÚ spadají dvě kategorie: národní park (NP) a chráněná krajinná oblast (CHKO). Do MZCHÚ spadají čtyři kategorie: národní přírodní rezervace (NPR) a národní přírodní památka (NPP), přírodní rezervace (PR) a přírodní památka (PP). Přírodní parky nespadají do ZVCHÚ jsou však vyhlašovány na ochranu krajinného rázu území. Lokalita záměru se nevyskytuje na území žádného zvláště chráněného území ani přírodního parku ve smyslu zákona č. 114/1992 Sb., o ochraně přírody a krajiny (v platném znění). Ing. Josef Gresl, květen

32 Nejblíže z uvedených chráněných území se nachází cca 1,8 km jihozápadně maloplošné zvláště chráněné území 0Čertův kámen. Tato přírodní památka chrání především zajímavý skalní útvar, který je tvořen mohutnými pískovcovými a slepencovými lavicemi flyšového pásma. C.II. STRUČNÁ CHARAKTERISTIKA STAVU SLOŽEK ŽIVOTNÍHO PROSTŘEDÍ V DOTČENÉM ÚZEMÍ, KTERÉ BUDOU PRAVDĚPODOBNĚ VÝZNAMNĚ OVLIVNĚNY C.II.1. Klima a ovzduší Z klimatického hlediska leží lokalita v klimatické mírně teplé oblasti, okrsek MT9 (Charakteristiky klimatických oblastí ČR dle Quitta, 1971), který charakterizuje dlouhé léto, teplé a suché až mírně suché, krátké přechodné období s mírným až mírně teplým jarem a mírně teplým podzimem, krátká zima, mírná a suchá, s krátkým trváním sněhové pokrývky. Důležitým faktorem, který ovlivňuje kvalitu ovzduší, je relativní četnost směrů a síly větru. Pro hodnocení dané lokality byl z pohledu rozptylových podmínek využit odborný odhad větrné růžice pro lokalitu Zlín ve výšce 10 m nad zemí. Větrná růžice udává četnost směrů větrů ve výšce 10 m nad terénem pro 5 tříd stability přízemní vrstvy atmosféry (charakterizované vertikálním teplotním gradientem) a 3 třídy rychlosti větru (1,7 m/s, 5 m/s a 11 m/s). Tabulka 8: Celková větrná růžice pro lokalitu Zlín Celková růžice S SV V JV J JZ Z SZ Bezvětří Součet 1,70 m/s ,00 m/s ,00 m/s Součet Její grafické znázornění je uvedeno v rozptylové studii, která tvoří přílohu č. 3 předkládaného oznámení. Úroveň znečištění v předmětné lokalitě (tzv. imisní pozadí) Na základě pětiletých průměrných imisních koncentrací v roce 2010 až 2014, které zveřejnil ČHMÚ ve čtvercové síti 1 x 1 km, byly v území lokality uvažovaného zdroje zjištěny následující koncentrace znečišťujících látek: - NO 2 (průměrná roční koncentrace, limit 40 µg/m 3 ) 10,8 µg/m 3 - PM 10 (průměrná roční koncentrace, limit 40 µg/m 3 ) 22,5 µg/m 3 - PM 10 (36. nejvyšší hodnota 24 hodinové koncentrace v kalendářním roce, limit 50 µg/m 3 ) 41,4 µg/m 3 - PM 2,5 (průměrná roční koncentrace, limit 25 µg/m 3 ) 17,8 µg/m 3 - benzen (průměrná roční koncentrace, limit 5 µg/m 3 ) 1,3 µg/m 3 - benzo(a)pyren (průměrná roční koncentrace, limit 1 ng/m 3 ) 0,95 ng/m 3 - SO 2 (4. nejvyšší hodnota 24 hodinové koncentrace v kalendářním roce, limit 125 µg/m 3 ) 23,5 µg/m 3 - arsen (průměrná roční koncentrace, limit 6 ng/m 3 ) 1,21 ng/m 3 Ing. Josef Gresl, květen

33 - kadmium (průměrná roční koncentrace, limit 5 ng/m 3 ) 0,36 ng/m 3 - olovo (průměrná roční koncentrace, limit 0,5 µg/m 3 ) 6,6 ng/m 3 - nikl (průměrná roční koncentrace, limit 20 ng/m 3 ) 0,7 ng/m 3 Z pětiletých průměrů vyplývá, že v předmětné lokalitě se k povolené hranici imisního limitu blíží pouze průměrná roční koncentraci benzo(a)pyrenu, ostatní imisní limity jsou plněny s velkou rezervou. Dle aktualizace Programu snižování emisí a zlepšování kvality ovzduší ve Zlínském kraji, který byl schválen Radou Zlínského kraje v srpnu roku 2012, je překračování imisní limitů PM 10 a benzo(a)pyrenu (které jsou nejproblematičtější z hlediska plnění imisních limitů) na území Zlínského kraje spojeno především s dopravou (hustě obydlená sídla, významné liniové zdroje) a nekvalitním spalováním fosilních paliv (lokální topeniště zejména menší obce bez plynofikace). Průmyslové zdroje již nemají na případné překračování zásadní vliv. C.II.2. Voda Povrchová voda Dotčené území je odvodňováno Ludkovickým potokem (č.h.p ). Ludkovický potok je významný vodní tok, pramení Na Lhotách ve výšce 445 m n.m. a ústí zprava do Luhačovického potoka u Biskupic ve výšce 235 m n.m. V blízkosti záměru se však trvalý ani občasný vodní tok nenachází, Ludkovický potok je vzdálen více než 300 m. V zájmovém území není ani žádná vodní plocha, prameniště nebo mokřad. Podle územně plánovací dokumentace obce se předmětné území se nachází zcela mimo záplavové území 5-ti, 20-ti a 100-leté vody. V zájmovém území rovněž nejsou evidována žádná ochranná pásma vodních zdrojů ani chráněné oblasti přirozené akumulace vod (CHOPAV). Podzemní voda, minerální prameny Přímo v zájmovém území nejsou evidována žádná ochranná pásma přírodních léčivých zdrojů (OPPLZ). Se záměrem nejsou spojeny významné zemní práce, stávající hladina podzemní vody nebude záměrem ovlivněna. C.II.3. Půda Základním ukazatelem hodnocení kvality půd jsou bonitní půdně ekologické jednotky (BPEJ) jako nezbytná součást pedologických charakteristik. Jednotky BPEJ jsou označeny pětimístným kódem (1. číslo označuje klimatický region, 2. a 3. pozice, resp. dvojčíslí označuje příslušnost k hlavní pudní klimatické jednotce (HPJ), 4. číslo vyjadřuje svažitost pozemku a jeho expozici a 5. číslo udává poměr hloubky a skeletovitosti půdního profilu). V rámci předmětného záměru však nebudou dotčeny pozemky, které mají definované BPEJ (např. zemědělské pozemky). Lakovna je umístěna ve stávající hale, související sklad chemie bude postaven v jejím sousedství na dnes zpevněných plochách. Charakteristika místních půd je pro předmětný záměr irelevantní. Ing. Josef Gresl, květen

34 C.II.4. Geomorfologické a geologické poměry Geomorfologické členění řešeného území, geologické poměry Území patří podle geomorfologického hlediska do Alpsko-himalájský systém. Subsystém: Provincie: Subprovincie: Oblast: Celek: Podcelek: Okrsek: Karpaty Západní Karpaty Vnější Západní Karpaty Slovensko-moravské Karpaty Vizovická vrchovina Komonecká hornatina Rysovský hřbet Rýsovský hřbet je plochá hornatina budovaná antiklinálně uloženými flyšovými horninami račanské jednotky magurské skupiny příkrovů. Hlavní hřbet tvoří horniny luhačovických vrstev zlínského souvrství. Střední části svahů z již. strany budují po celé délce újezdské vrstvy zlínského souvrství, ze severní strany v úzkém pruhu horniny lukovských vrstev soláňského souvrství s vložkami hornin belovežského souvrství. Nejnižší části svahů po obou stranách hřbetu tvoří horniny vsetínských vrstev zlínského souvrství. Geodynamické jevy Seismicita Stávající stavební objekt se nachází v rovinatém bez hrozby sesuvů. Zájmové území nepatří do seismicky aktivní oblasti a nejsou nutná žádná opatření k zajištění stability staveb. C.II.5. Přírodní zdroje Přímo v lokalitě záměru se nevyskytují žádná sesuvná či poddolovaná území, chráněná ložisková území, dobývací prostory ani ložiska nerostných surovin či jejich ochranná pásma. C.II.6. Fauna a flóra, ekosystémy Charakter bioty (fauny a flóry), a tím i její hodnota z hlediska biodiverzity, je podmíněn geografickou polohou, charakterem trvalých ekologických podmínek a v kulturní krajině i druhem a intenzitou vlivů činnosti člověka. Předmětný záměr bude umístěn v oploceném areálu průmyslového charakteru, který je zcela přeměněn lidskou činností. V území se nevyskytují žádné vodní plochy. V celém areálu se krom zpevněných ploch, nacházejí prakticky jen udržované sekané plochy zeleně. Vzhledem k těmto skutečnostem lze očekávat v okolí pouze omezený výskyt běžných druhů fauny (zástupce bezobratlých, drobného ptactva a hlodavců) i flóry. Tento předpoklad byl ověřen i při terénním průzkumu přímo v lokalitě záměru. V blízkém okolí se nevyskytují biotopy s vhodnými podmínkami pro výskyt chráněných druhů živočichů nebo rostlin. Ing. Josef Gresl, květen

35 C.II.7. Obyvatelstvo V předchozích dobách byly osady na dnešním území Provodova několikrát vypleněny tatarskými nájezdníky. Provodovjané většinou hospodařili zemědělsky a chudě. V minulém století mnozí odcházeli do úrodnějšího kraje nebo na výdělek do Rakouska, Uher a Sedmihradska. Téměř každé pole bylo zároveň sadem. Obec Provodov tak měla odedávna zemědělský charakter s valašským způsobem hospodářství, později s rozšířeným ovocnářstvím. Na katastrálním území proto vznikla řada zemědělských, pasekářských usedlostí. Dnes má Provodov cca 750 obyvatel. C.II.8. Území historického, kulturního nebo archeologického významu Mezi nejvýznamnější památky historického významu patří: - Kostel Panny Marie Sněžné pocházející z r a nacházející se na poutním místě zvaném Malenisko. Poblíž je pramen a od kostela vede křížová cesta na jejímž konci stojí kaple. - Zřícenina hradu Rýsov - Zřícenina hradu Starý Světlov - Komory u č.p. 22 a 38 - Socha sv. Jana Nepomuckého a boží muka u fary V prostoru uvažovaného záměru se však nenachází žádné kulturní, historické, architektonické či archeologické památky. Dle koordinačního výkresu platného územního plánu města je realizace předmětného záměru umístěna mimo tyto plochy a prakticky vylučuje možnost zásahu těchto složek ochrany. C.II.9. Staré ekologické zátěže, extrémní poměry v dotčeném území Přímo v lokalitě záměru se nevyskytuje žádná stará ekologická zátěž či kontaminovaná plocha (dle Systému evidence kontaminovaných míst MŽP a dle Studie starých ekologických zátěží Zlínského kraje). Převládajícím faktorem rizikovosti v zájmovém území (rizikovým geofaktorem) je radon v podloží. Dle radonové mapy v oblasti převažuje nízké radonové riziko, není tedy nutné počítat s eventuální možností zvýšené koncentrace radonu v podloží a není nutné provádět zvláštní opatření pro snížení radiační zátěže s podloží objektu. Ing. Josef Gresl, květen

36 D. ÚDAJE O VLIVECH ZÁMĚRU NA VEŘEJNÉ ZDRAVÍ A NA ŽIVOTNÍ PROSTŘEDÍ D.I. CHARAKTERISTIKA MOŽNÝCH VLIVŮ A ODHAD JEJICH VELIKOSTI A VÝZNAMNOSTI (Z HLEDISKA PRAVDĚPODOBNOSTI, DOBY TRVÁNÍ, FREKVENCE A VRATNOSTI) D.I.1. Vliv na obyvatelstvo Cílem ochrany životního prostředí a veřejného zdraví je nalezení takového vyrovnaného systému životního prostředí a lidské činnosti, jehož cílem by byl akceptovatelný rozvoj antropogenních aktivit, kvality životního prostředí a kvality života a zdraví. Předmětný areál se nachází v severovýchodní části obce Provodov. Podle územního plánu obce se jedná o plochy pro zemědělskou a lesnickou výrobu. Nejbližší obytnou zástavbu tvoří tři obytné dvojdomky mezi hlavní silnicí obce a průmyslovým areálem. Od předmětné lakovny jsou vzdáleny cca 90 m. Vzhledem k povaze, charakteru uvažovaného záměru a jeho umístění není předpoklad negativního ovlivnění jednotlivých složek ŽP. Realizace záměru nebude narušovat charakter a ráz daného okolí. Záměr je ekologicky únosný pro nejbližší okolí za předpokladu uplatnění všech doporučení a navrhovaných opatření. Pro posouzení vlivů na veřejné zdraví dotčeného obyvatelstva je určujícím faktorem jednak množství a charakter látek, které se uvolňují do životního prostředí při provozu vlastního záměru, dále pak problematika ohrožení jakosti vod a v neposlední řadě také příspěvek hluku z provozu uvažovaného záměru. Z hlediska příspěvku emisí znečišťujících látek do ovzduší lze záměr hodnotit jako nevýznamný z pohledu ohrožení veřejného zdraví (podrobněji viz kap. D.I.2). Z hlediska vodohospodářské ochrany nepřipouští záměr ohrožení jakosti povrchových či podzemních vod (viz kap. D.I.3). Vzhledem k umístění záměru lze konstatovat, že realizací záměru nedojde ke zhoršení hlukové situace v nejbližším chráněném venkovním prostoru a chráněném venkovním prostoru staveb (viz kap. D.I.4). Samotné umístění záměru ve stávajícím areálu provozovatele již významně minimalizuje případné negativní vlivy na obyvatelstvo. Celkový vliv záměru na zdraví exponované populace bude tedy minimální. D.I.2. Vliv na ovzduší Realizace záměru K navýšení kapacity povrchových úprav bude docházet na stávajících technologických zařízení, stavební práce s pojené s umístěním nového skladu chemie jsou krátkodobé bez požadavku na významné zemní práce či terénní úpravy. V průběhu drobných stavebních prací bude kontrolována čistota místních komunikací, v případě jejich znečištění budou neprodleně zbavena nečistot tlakovou vodou. Ing. Josef Gresl, květen

37 Při realizaci záměru se zvýšená produkce emisí např. prašnosti vyžadující opatření nepředpokládá. Provoz záměru Pro vyhodnocení imisního zatížení byla použita metodika SYMOS 97, její podrobnější popis včetně dalších výpočtových předpokladů je obsahem rozptylové studie, která tvoří přílohu č. 3 předkládaného oznámení. Výpočet koncentrací znečišťujících látek byl proveden v pravidelné čtvercové síti referenčních bodů s roztečí 30 m. Referenční body leží ve výšce 1,5 m nad terénem a jejich souřadnice X a Y byly odečteny v souřadném systému S-JTSK. Míra znečištění ovzduší lze vyjádřit pomocí dvou charakteristik. V případě maximálních koncentrací je však třeba zmínit, že nedávají žádnou informaci o četnosti výskytu těchto hodnot. Ta závisí na četnosti výskytu silných inverzí a na větrné růžici. Ve skutečnosti se tyto nejvyšší koncentrace vyskytují jen po krátký čas nejvýše několika hodin či desítek hodin v roce, a to pouze za souhry nejhorších emisních a rozptylových podmínek. Maxima jsou také více ovlivněna konfigurací jednotlivých zvolených elementů zdrojů a přesnost jejich výpočtu je tedy nižší. Jejich vypovídací schopnost je spíše, pokud jde o relativní posouzení různých částí území. Umožňují dobře postihnout rozdíly v rizikovosti sledovaného území k výskytu skutečně vysokých krátkodobých koncentrací. Výstižnější charakteristikou je průměrná roční koncentrace, která zahrnuje i vliv větrné růžice a tedy i vliv četnosti výskytu krátkodobých koncentrací. Kromě toho je méně ovlivněna náhodnými skutečnostmi, takže přesnost jejího výpočtu je vyšší. Pojmy maximální krátkodobá koncentrace a průměrná roční koncentrace užívané v dalším textu je nutno chápat jako příspěvek záměru ke stávajícím koncentracím, resp. mít na zřeteli i vliv imisního pozadí. Výsledky modelových výpočtů, které byly vypočteny pro více než referenčních bodů, jsou prezentovány níže v textové části, na obrázcích a také v tabulkách. Obrázky znázorňují plošné rozložení imisních příspěvků po realizaci záměru, tzn. při plné kapacitě lakovny. Vykresleny byly pro znečišťující látky NO 2, benzen, butylacetát, etylbenzen a xylen pro dobu průměrování, pro kterou je stanoven imisní limit, resp. referenční koncentrace. V případě znečišťující látky CO bylo od vykreslení z důvodu velmi nízkých hodnot ve vztahu k imisnímu limitu upuštěno. V tabulce jsou uvedeny vypočtené koncentrace u nejbližší obytné zástavby (vybraných referenčních bodů) jak pro maximální hodinové, tak průměrné roční koncentrace. Umístění referenčních bodů je patrné z obrázku uvedených níže. Téměř ve všech referenčních bodech platí, že k nejvyšším krátkodobým koncentracím jednotlivých znečišťujících látek bude docházet při špatných rozptylových podmínkách za silných inverzí a slabého větru. S rostoucí rychlostí větru vypočtené koncentrace rychle klesají. Za normálních rozptylových podmínek jsou koncentrace několikanásobně nižší než při inverzích a v případě instabilního teplotního zvrstvení a rychlého rozptylu je tento rozdíl řádový. Ing. Josef Gresl, květen

38 Znečišťující látka Tabulka 9: Příspěvek záměru k imisním koncentracím ve vybraných referenčních bodech NO 2 CO Butylacetát Etylbenzen Xylen Doba průměrování Imisní limit (referenční koncetrace) [μg/m 3 ] Imisní příspěvek ve vybraných referenčních bodech [μg/m 3 ] RD č.p. 243 RD č.p. 241 RD č.p. 239 RD č.p. 185 RD č.p. 97 RD č.p. 144 RD č.p. 108 kalendářní rok 40 0,0003 0,0003 0,0003 0,0001 0,0001 0,0000 0, hodina 200 0,361 0,360 0,312 0,208 0,131 0,080 0,335 max. denní 8-hod průměr ,183 0,177 0,148 0,092 0,064 0,032 0,103 kalendářní rok 500 0,094 0,106 0,098 0,045 0,030 0,011 0,018 1 hodina - 12,76 12,15 9,78 5,88 4,20 2,20 12,72 kalendářní rok - 0,031 0,035 0,032 0,015 0,010 0,004 0,006 1 hodina 400 4,15 3,95 3,18 1,91 1,37 0,71 4,13 kalendářní rok 100 0,072 0,081 0,074 0,035 0,023 0,009 0,014 1 hodina - 9,70 9,24 7,43 4,47 3,19 1,67 9,66 Z výše uvedené tabulky je zřejmé, že provoz vyjmenovaného stacionárního zdroje zahrnující spalování zemního plynu a aplikaci barev ve stříkací kabině bude mít zcela zanedbatelný vliv na své okolí. Pouze v případě maximální hodinové koncentrace ethylbenzenu je dosahováno 1 % referenční koncentrace ve výši 400 µg/m 3. U ostatních hodnocených látek dosahují vypočtené příspěvky maximálně desetin procenta imisního limitu, resp. referenční koncentrace. Imisní pozadí lokality je velmi dobré a není zde předpoklad budoucího překračování imisních limitů. Z hlediska vlivu na ovzduší lze předmětný zdroj považovat za nevýznamný. Obrázek 6: Průměrná roční koncentrace NO 2 v µg/m 3 Ing. Josef Gresl, květen

39 Obrázek 7: Maximální hodinová koncentrace NO 2 v µg/m 3 Obrázek 8: Průměrná roční koncentrace butylacetátu v µg/m 3 Ing. Josef Gresl, květen

40 Obrázek 9: Maximální hodinová koncentrace ethylbenzenu v µg/m 3 Obrázek 10: Průměrná roční koncentrace xylenu v µg/m 3 Ing. Josef Gresl, květen

41 Závěrečné hodnocení rozptylové studie Rozptylová studie prokazuje, že předkládaný záměr Lakovna ZAKO Turčín, spol. s r.o. Provodov nezpůsobí nadměrné znečištění ovzduší látkami NO 2, CO, ani hodnocenými složkami organických látek - butylacetátem, etylbenzenem a xylenem. Jejich příspěvky k průměrným ročním a maximálním koncentracím se na celém území pohybují podstatně pod přípustnými imisními limity a referenčními koncentracemi. Lze odhadnout, že ani při zohlednění stávajícího imisního pozadí nebude docházet k překračování platných imisních limitů, které budou nadále splněny s velkou rezervou. Lze konstatovat, že provozem záměru nedojde k negativnímu ovlivnění kvality ovzduší v dotčené lokalitě. D.I.3. Vliv na vodu a vodní zdroje Realizace záměru V rámci stavebních prací lze očekávat vznik pouze splaškových odpadních vod od pracovníků provádějících drobné stavební úpravy a montážní práce pro potřeby nového skladu chemie. Tito pracovníci budou využívat mobilní sociální zařízení, případně stávající sociální zařízení po domluvě s provozovatelem. Provoz záměru Rozvody pitné vody Areál je zásobován pitnou vodou z veřejného vodovodu. V areálu společnosti dnes pracuje celkem 12 zaměstnanců. Realizací záměru se počet pracovních míst nemění, provoz lakovny bude zajišťován stávajícími zaměstnanci. Záměr tak není spojen se zvýšenou spotřebou vody pro hygienické potřeby pracovníků ani se zvýšenou produkcí splaškových odpadních vod. Pozn.: ČOV Provodov dnes přečerpává přečištěné odpadní vody mimo povodí vodní nádrže Ludkovice do Březůvského potoka. Přesto i dnes dochází při zvýšeném přísunu odpadních vod ke kontinuálnímu přepadu nečištěných vod do blízkého Ludkovického potoka. Obec Provodov proto připravuje rekonstrukci kanalizace a ČOV Provodov. Společně s plánovanou rekonstrukcí dojde ke zrušení ČOV v předmětném areálu. Areálová kanalizace bude nově napojena na kanalizaci obce a splaškové odpadní vody přečištěny v ČOV Provodov. Pro provoz pracoviště odmašťování je potřeba demineralizovaná voda, která je připravována z rozvod pitné vody. Spotřeba demineralizované vody lze odhadnout na jednotky m 3 ročně. Technologické odpadní vody vznikají při výměně již znečištěné odmašťovací lázně. Technologické odpadní vody však nejsou vypouštěny do kanalizace, ale jímány v IBC kontejnerech. Po jejich naplnění odváženy smluvní dodavatelskou společností jako odpad. Srážkové vody Předmětem záměru není výstavba nových budov nebo zpevněných ploch. Nový sklad chemie nahradí stávající ocelový přístřešek, který bude demontován. Množství srážkových vod odváděných z areálu se nemění. Srážkové vody dopadající na zelené plochy v okolí budou přirozeně zasakovány. Ing. Josef Gresl, květen

42 Z výše uvedeného je zřejmé, že realizace, ani provoz záměru nebudou mít negativní účinky na čistotu povrchových a podzemních vod. D.I.4. Vliv hluku Období realizace záměru S realizací nového skladu chemie nejsou spojeny významné terénní úpravy, zemní práce ani jiné činnosti, které by byly z hlediska hluku významné. Všechny stavební zdroje hluku lze označit za krátkodobé, realizace záměru bude probíhat pouze v denní době ve pracovních dnech, tzn. mimo víkendy a dny pracovního klidu. I vzhledem ke vzdálenosti lokality od nejbližších obytných objektů se nepředpokládá překračování platných hygienických limitů pro hluk z výstavby. Období provozu záměru Výpočtové zpracování dosahu hlukových emisí z hodnocených dopravních zdrojů a celkového hlukového zatížení venkovního prostoru ve sledované lokalitě dopravním hlukem a hlukem stacionárních zdrojů je provedeno výpočetním programem HLUK+, verze profi11. Výstupem hlukových výpočtů je výpočet konkrétních hodnot ekvivalentních hladin hluku ve výpočtových bodech určených zadanými souřadnicemi. Hluková pásma jsou vypočtena pro výšku 3 m nad terénem, výpočet pro jednotlivé výpočtové body je proveden ve výškách dle charakteru zástavby. Výsledky výpočtů jsou uvedeny v souladu s Metodickým návodem HH ČR bez odrazu od fasády objektů. Výsledky výpočtů v programu Hluk+ lze na základě provedených ověření terénními měřeními zařadit do II. třídy přesnosti s chybou vypočtené hodnoty ± 2,0 db. Ing. Josef Gresl, květen

43 Obrázek 11: Situování referenčních bodů hlukové studie Do výpočtu jsou zadány stacionární a liniové zdroje hluku spojené se stávajícím provozem a provozem záměru v rámci areálu provozovatele. Výpočty jsou provedeny pro denní dobu (pro osm souvislých a na sebe navazujících nejhlučnějších hodin). Hodnocen je souběh všech uvažovaných stacionárních a liniových zdrojů hluku v denní době. V noční době provoz v areálu neprobíhá. Na následující situaci je uveden výstup z programu Hluk+ se zobrazením zadaných liniových a stacionárních zdrojů hluku, objektů, výpočtových bodů a vypočtených hlukových pásem. V následující tabulce jsou uvedeny konkrétní výsledky výpočtů pro zadané referenční body. Ing. Josef Gresl, květen

44 Obrázek 12: Situace hlukových pásem ve výšce 3 m nad zemí Tabulka 10: Výpočet ekvivalentní hladiny akustického tlaku L Aeq pro denní dobu Číslo referenčního bodu Výška ref. bodu nad terénem 2 Příslušný hygienický limit (denní doba) Celková ekvivalentní hladina akustického tlaku v denní době 41,0 5 40,2 3 30,1 6 36,5 3 37,3 6 40,1 50 db 3 39,7 6 42,0 3 41,2 6 42,4 3 40,8 6 41,8 Ing. Josef Gresl, květen
