1 ÚPRAVA ZPEVNĚNÝCH PLOCH PŘED ŠKOLOU V BRUŠPERKU B SOUHRNNÁ TECHNICKÁ ZPRÁVA VYPRACOVAL A R C H I T E K T O N I C K Á K A N C E L Á Ř ING. ARCH. TOMÁŠ ŠONOVSKÝ autorizovaný architekt Českou komorou architektů IČO : , DIČ : CZ Ostrava 1, Teslova 2, telefon ,

TOMÁŠ ŠONOVSKÝ autorizovaný architekt Českou komorou architektů IČO :

2 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ A) ZHODNOCENÍ STAVENIŠTĚ, U ZMĚNY DOKONČENÉ STAVBY TÉŽ VYHODNOCENÍ SOUČASNÉHO STAVU KONSTRUKCÍ Přístup do budovy školy je po zpevněných plochách ze žulových kostek a betonové dlažby. Hlavní vstup je ve středu školy, krytý sálem a souměrně s ním jsou umístěny vedlejší vstupy do šaten, kryté střechami. Přístup ke vchodům je usměrněn zídkami. Zídky a přístupové chodníky jsou ve špatném technickém stavu. B) URBANISTICKÉ A ARCHITEKTONICKÉ ŘEŠENÍ STAVBY, POPŘÍPADĚ POZEMKŮ S NÍ SOUVISEJÍCÍCH Před vstupy do budovy školy bude navržena nová, poměrně velká pochůzí plocha (konstrukčně s vyloučením dopravy) dlážděná mramorovou kostkou s výrazným dekorativním vzorem. Omezený, ale možný příjezd bude po novém pojízdném chodníku ze žulové dlažby v místě původní příjezdové komunikace. Příjezd bude omezen zkoseným obrubníkem a dopravní značkou. Výškové uspořádání příjezdové komunikace a pěší plochy umožňuje bezbariérový přístup do budovy. V řešeném území jsou navrženy chodníky z betonové, zámkové dlažby. Po realizaci zahradních a sadových úprav vznikne park před školou, který bude výhledově doplněn altánem pro pořádání kulturních akcí. V parku bude výhledově realizováno hřiště pro družinu. C) TECHNICKÉ ŘEŠENÍ Technické řešení navrhovaných komunikací je dáno vzorovými řezy, viz. výkres č. 03. D) NAPOJENÍ STAVBY NA DOPRAVNÍ A TECHNICKOU INFRASTRUKTURU Nově navrhované zpevněné plochy jsou odvodněny do stávající kanalizace, Na výkrese č. 01 je schematicky zakresleno navrhované odvodnění. Související stavbou bude realizace veřejného osvětlení. E) ŘEŠENÍ TECHNICKÉ A DOPRAVNÍ INFRASTRUKTURY VČETNĚ ŘEŠENÍ DOPRAVY V KLIDU, DODRŽENÍ PODMÍNEK STANOVENÝCH PRO NAVRHOVÁNÍ STAVEB NA PODDOLOVANÉM A SVÁŽNÉM ÚZEMÍ Odstavné a parkovací plochy Podle ČSN je nutné zajistit pro školu parkovací stání. Pro parkování bude sloužit parkoviště na přístupové komunikaci od řeky, nově budované parkoviště pro zaměstnance zboku školy parkoviště u sportovní haly. V rámci této projektové dokumentace je navrhováno osm stání v jižní části řešeného území pro potřeby rodičů kteří si budou vyzvedávat děti ze školní družiny. 2

Přístup ke vchodům je usměrněn zídkami. Zídky a přístupové chodníky jsou ve špatném technickém stavu.

3 F) VLIV STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A ŘEŠENÍ JEHO OCHRANY Stavba nebude mít negativní vliv na životní prostředí. F.1 Nakládání s odpady F.1.1 Odpady vznikající v období výstavby Při výstavbě budou vznikat odpady z použitých stavebních materiálů, z jejich obalů, dřevo z tesařských prací, kabely z elektroinstalací, umělé hmoty a podobně. Při stavbě budou také vznikat klasické odpady podobné komunálním odpadům a odpady ze sociálních zařízení. Množství odpadů produkovaných při výstavbě objektů nelze stanovit, protože je do určité míry ovlivněno stavebnětechnickými a technologickými podmínkami výstavby a profesionalitou stavebních a montážních firem. Povinností původce odpadů je kromě správného nakládání s odpady dle požadavků zákona o odpadech a jeho prováděcích předpisů především jejich minimalizace. Přehled předpokládaných druhů odpadů vznikající při výstavbě: Katalogové číslo Název druhu odpadu Kategorie odpadu Odpadní barvy obsahující organická rozpouštědla nebo jiné nebezpečné látky N Jiné odpadní barvy a laky neuvedené pod číslem O Piliny a třísky železných kovů O Plastové hobliny a třísky O Papírové a lepenkové obaly O Kovové obaly O Obaly obsahující zbytky nebezpečných látek nebo obaly těmito látkami znečištěné N Směsné obaly O Absorpční činidla, filtrační materiály, čistící tkaniny a ochranné oděvy znečištěné nebezpečnými látkami N Beton O Dřevo O Asfaltové směsi neuvedené pod číslem O Železo a ocel O Kabely neuvedené pod O Zemina a kamení neuvedené pod č O 3

1 Odpady vznikající v období výstavby Při výstavbě budou vznikat odpady z použitých stavebních materiálů, z jejich obalů, dřevo z tesařských prací, kabely z elektroinstalací, umělé hmoty a podobně.

4 Katalogové číslo Název druhu odpadu Kategorie odpadu Vytěžená hlušina neuvedená pod č O Izolační materiály neuvedené pod čísly a O Směsné stavební a demoliční odpady neuvedené pod č , a O Biologicky rozložitelný odpad O Komunální odpad jinak blíže neurčený O Předpokládaný způsob zneškodnění všech druhů odpadu - odbornou firmou. Dodavatel stavby musí mít v souladu se zákonem č.185/2001 Sb., o odpadech v aktuálním znění a dle jeho prováděcích předpisů, především dle Katalogu odpadů vydaného vyhláškou č.381/2001 Sb., a vyhláškou č.383/2001 Sb., o podrobnostech nakládání s odpady zajištěno odstranění všech odpadů a nebezpečné odpady musí odstraňovat oprávněná osoba dle zákona č.185/2001 Sb., o odpadech. Ke kolaudaci stavby je nutno doložit doklady o způsobu zneškodňování jednotlivých druhů odpadů vznikajících během realizace stavby. F.1.2 Odpady vznikající při běžném provozu zařízení Na hřbitově jsou běžné komunální odpady a to: Katalogové číslo Název druhu odpadu Kategorie odpadu Směsný komunální odpad O Uliční smetky O Předpokládaný způsob zneškodnění všech druhů odpadu - odbornou firmou. Odvoz a manipulace s kontejnery s odpadem bude zabezpečena účelovými nákladními vozidly odběratele odpadu. Interval odvozu odpadu bude podle potřeby původce odpadu. Komunální odpad bude odvážený v pravidelných intervalech. G) ŘEŠENÍ BEZBARIÉROVÉHO UŽÍVÁNÍ NAVAZUJÍCÍCH VEŘEJNĚ PŘÍSTUPNÝCH PLOCH A KOMUNIKACÍ Přístup do budovy školy bude vyhovovat vyhlášce 398/2009 Sb. o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace. U bočních vstupů zvenku do šaten budou zrušeny vyrovnávací schody mezi podlahou školy a přístupovým chodníkem. Nově navržená dlážděná rozptylová plocha bude srovnána s podlahou školy a bude tak zajištěn bezbariérový přístup. 4

17 09 01, 17 09 02 a 17 09 03 O 20 02 01 Biologicky rozložitelný odpad O 20 03 99 Komunální odpad jinak blíže neurčený O Předpokládaný způsob zneškodnění všech druhů odpadu - odbornou firmou.

5 H) PRŮZKUMY A MĚŘENÍ, JEJICH VYHODNOCENÍ A ZAČLENĚNÍ JEJICH VÝSLEDKŮ DO PROJEKTOVÉ DOKUMENTACE V řešeném území byl prováděn kamerový průzkum kanalizace do které je navrženo odvedení dešťových vod z nových zpevněných ploch. Kamerový průzkum prokázal poškození kanalizace kořeny stromů. Z důvodu nedostatků finančních prostředků bude rekonstrukce kanalizace provedena výhledově. I) ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY GEODETICKÝ REFERENČNÍ POLOHOVÝ A VÝŠKOVÝ SYSTÉM Výškopisné a polohopisné zaměření provedla firma GAKO Ostrava, Hasičská 52 v červenci roku 2004 J) ČLENĚNÍ STAVBY NA JEDNOTLIVÉ STAVEBNÍ A INŽENÝRSKÉ OBJEKTY A TECHNOLOGICKÉ PROVOZNÍ SOUBORY Zpevněné plochy jsou navrženy jako jeden stavební objekt. Stavba neobsahuje technologické soubory K) VLIV STAVBY NA OKOLNÍ POZEMKY A STAVBY, OCHRANA OKOLÍ STAVBY PŘED NEGATIVNÍMI ÚČINKY PROVÁDĚNÍ STAVBY A PO JEJÍM DOKONČENÍ Stavba nebude negativně ovlivňovat okolní pozemky a stavby. Odpady budou likvidovány podle bodu F.1 této zprávy. Okolní zástavba bude ovlivňována hlukem při provádění stavby. Minimalizace účinků bude organizací výstavby. Při provádění demoličních a stavebních prací a v místech stavebních mechanismů bude dodrženo Nařízení vlády č. 272/2011 z o ochraně zdraví před nepříznivými účinky hluku a vibrací. Stavební práce budou prováděny v době mezi hod, tj. mimo dobu nočního klidu. L) ZPŮSOB ZAJIŠTĚNÍ OCHRANY ZDRAVÍ A BEZPEČNOSTI PRACOVNÍKŮ Při provádění prací budou dodržovány základní pravidla BOZP, zvláště pak: - zákon č. 262 / 2006 Sb Zákoník práce - zákon č. 309 / 2006 Sb Zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci - zákon č. 324 / 1990 Sb Vyhláška ČÚBP o bezpečnosti práce při stavebních pracích - zákon č. 48 / 1982 Sb - Vyhláška ČÚBP, základní požadavky k zajištění bezpečnosti práce - zákon č. 361/ 2000 Sb - Zákon o provozu na pozemních komunikacích Z požárního hlediska budou po celou dobu stavby respektovány požární předpisy při práci s hořlavými materiály a při jejich uskladnění. Je nutné respektovat existenci podzemních sítí a ochranná pásma a podmínky správců těchto sítí. 5

I) ÚDAJE O PODKLADECH PRO VYTÝČENÍ STAVBY GEODETICKÝ REFERENČNÍ POLOHOVÝ A VÝŠKOVÝ SYSTÉM Výškopisné a polohopisné zaměření provedla firma GAKO Ostrava, Hasičská 52 v červenci roku 2004 J) ČLENĚNÍ

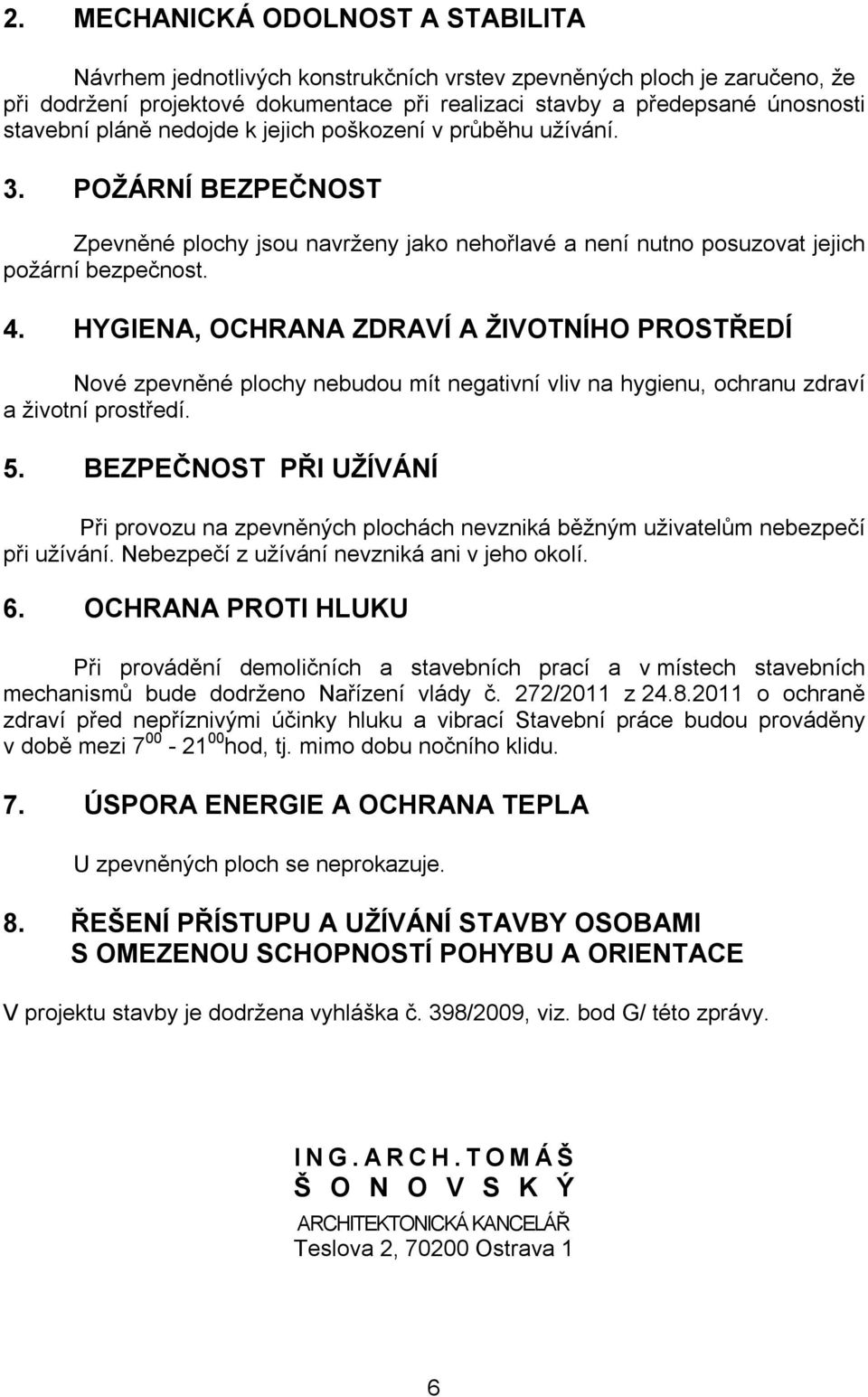

6 2. MECHANICKÁ ODOLNOST A STABILITA Návrhem jednotlivých konstrukčních vrstev zpevněných ploch je zaručeno, že při dodržení projektové dokumentace při realizaci stavby a předepsané únosnosti stavební pláně nedojde k jejich poškození v průběhu užívání. 3. POŽÁRNÍ BEZPEČNOST Zpevněné plochy jsou navrženy jako nehořlavé a není nutno posuzovat jejich požární bezpečnost. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Nové zpevněné plochy nebudou mít negativní vliv na hygienu, ochranu zdraví a životní prostředí. 5. BEZPEČNOST PŘI UŽÍVÁNÍ Při provozu na zpevněných plochách nevzniká běžným uživatelům nebezpečí při užívání. Nebezpečí z užívání nevzniká ani v jeho okolí. 6. OCHRANA PROTI HLUKU Při provádění demoličních a stavebních prací a v místech stavebních mechanismů bude dodrženo Nařízení vlády č. 272/2011 z o ochraně zdraví před nepříznivými účinky hluku a vibrací Stavební práce budou prováděny v době mezi hod, tj. mimo dobu nočního klidu. 7. ÚSPORA ENERGIE A OCHRANA TEPLA U zpevněných ploch se neprokazuje. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE V projektu stavby je dodržena vyhláška č. 398/2009, viz. bod G/ této zprávy. ING.ARCH.TOMÁŠ Š O N O V S K Ý ARCHITEKTONICKÁ KANCELÁŘ Teslova 2, Ostrava 1 6

HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Nové zpevněné plochy nebudou mít negativní vliv na hygienu, ochranu zdraví a životní prostředí. 5.
