NÁVOD J120, J120K, H121, H121K, H122, H122K

Transkript

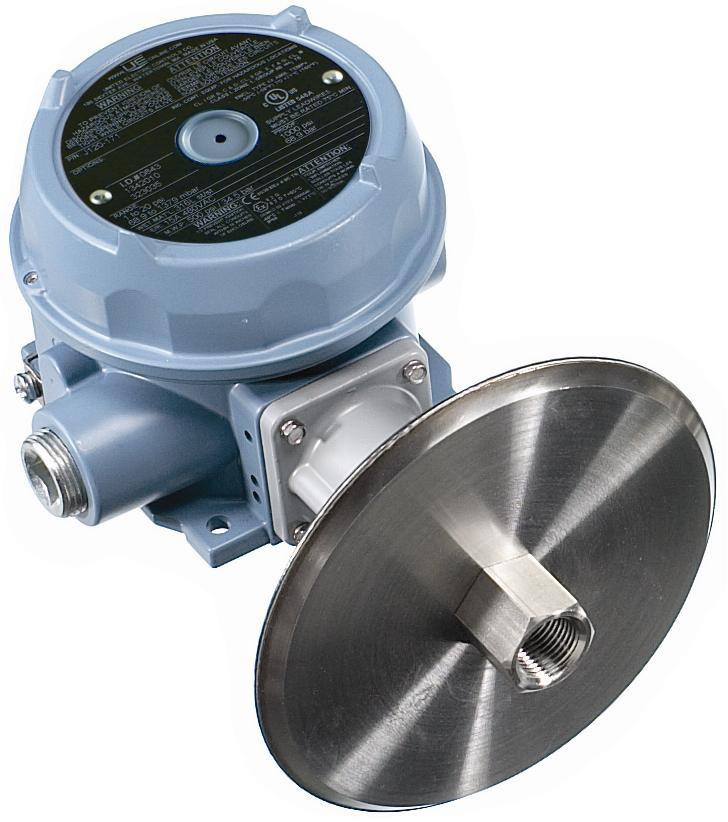

1 JSP Měření a regulace Snímače tlaku - ND0904CZ /11 NÁVOD J120, J120K, H121, H121K, H122, H122K Tlakové spínače s pevným závěrem řady 120 Hlídání podtlaku, přetlaku a tlakové diference kapalin a plynů. Rozsahy od -1 do 413,7 bar. Rozsahy teploty okolí -50 až +71 C. Jeden nebo dva jednopólové (SPDT), volitelně dvoupólové (DPDT) spínané výstupy (NO nebo NC). Závit pro kabelovou vývodku 3/4 NPT vnitřní. Pevný závěr II 2 G Ex d IIC T6 Gb, II 2 D Ex tb IIIC T85 C Db IP66. Možnost jiskrově bezpečného provedení II 1 G Ex ia IIC T6 Ga. Stupeň krytí NEMA 4X. Předloha: IMP JSP, s.r.o. TEL. / FAX JSP Slovakia s.r.o. TEL. / FAX Raisova jsp@jsp.cz Karloveská predaj@jsp.sk CZ Jičín SK Bratislava

2 Obsah 1. Obecné pokyny a informace Použité symboly Bezpečnostní upozornění a varovaní Opravy Záruka Omezení odpovědnosti prodávajícího Nakládání s obaly a likvidace Základní informace o výrobku Instalace Montáž Zapojení Nastavení Rozměrové nákresy Objednání Objednací tabulka...11 Kontakty

3 1. Obecné pokyny a informace 1.1 Použité symboly Před použitím zařízení se pečlivě a důkladně seznamte s obsahem tohoto manuálu, zahrnující provozní pokyny, doporučené postupy, upozornění, odpovědnosti a záruky. značka varování, pro bezpečné použití je nutné postupovat dle návodu značka CE osvědčuje shodu výrobku se zákonnými požadavky výrobek nepatří do komunálního odpadu a podléhá oddělenému sběru výrobek splňuje požadavky pro prostředí s nebezpečím výbuchu dle další specifikace 1.2 Bezpečnostní upozornění a varovaní Přístroj nesmí být používán jinak než v souladu s tímto návodem. Podrobné informace k výrobku jsou uvedeny v originální dokumentaci výrobce. Pro zamezení rizika elektrického úrazu nebo požáru nesmí být překročeny maximální provozní parametry přístroje, zejména nesmí být překročen rozsah pracovních teplot působením tepla z připojených nebo okolních technologických zařízení! Přístroj instalujte do vhodného prostředí bez přímého slunečního záření, prachu, vysoké teploty, mechanických vibrací a rázů, chraňte jej před deštěm a nadměrnou vlhkostí. Společnost United Electric Controls doporučuje při specifikaci a instalaci tlakových a teplotních spínačů UE pečlivě zvážit následující body. Před instalací zařízení se důkladně seznamte s tímto návodem. Abyste se vyhnuli poškození spínače, nesmí se nikdy překračovat hodnoty zkušebního tlaku a maximální limity teploty uvedené v návodu a na výrobním štítku, a to ani v případě výskytu rázových vln v systému. Provozování spínače až po úroveň maximálního tlaku nebo teploty je přijatelné pouze v omezené míře (např. při spouštění nebo testování), avšak trvalý provoz je třeba omezit na vyznačený nastavitelný rozsah. Nadměrné kmitání na úrovni maximálních tlakových nebo teplotních limitů může zkrátit životnost senzoru. Zálohový spínač je nezbytný u aplikací, kde by mohlo poškození primárního spínače ohrozit životy, způsobit poranění končetin nebo poškodit majetek. U aplikací, kde by mohlo dojít k nebezpečným koncovým jevům, je nutný vysoký nebo nízký limitní spínač. Nastavitelný rozsah je třeba zvolit tak, aby nepřesné, nedbalé nebo svévolné nastavení v jakémkoliv místě rozsahu nemohlo vyústit v nebezpečný stav systému. Spínač instalujte tam, kde ho nepoškodí ani neovlivní jeho provoz nárazy, vibrace nebo fluktuace okolní teploty. Tam, kde to bude mít význam, spínač orientujte tak, aby do něho krytem přes elektrické připojení nemohla vnikat voda. Bude-li to vhodné, tento vstupní bod zatěsníme, čímž zabráníme pronikání vlhkosti. Po dodání nesmí být spínač měněn ani jinak upravován. V případě nutnosti jakýchkoliv úprav se obraťte na výrobce. Sledujte fungování spínače a všímejte si varovných znaků upozorňujících na její možné poškození, jako například posun nastavené hodnoty nebo závada na displeji. Spínač okamžitě zkontrolujte. U kritických aplikací, kde by mohlo poškození ohrozit majetek nebo osoby, je nutná preventivní údržba a pravidelné testování. Elektrické parametry uvedené v dokumentaci a na výrobním štítku nesmějí být překračovány. Přetížení spínače může vést k poškození, a to i během prvního cyklu. Zapojení spínače proveďte dle místní i státní elektrotechnické legislativy, s využitím rozměrů vodičů doporučovaných v instalačním letáku. Zařízení nastavené při výrobě by se mělo před použitím přezkoušet u všech aplikací. Spínač neinstalujte do prostředí, kde okolní teplota překračuje uvedené limity. Specifikace UE podléhá právu změny bez předchozího upozornění. 1.3 Opravy Výrobky opravuje výrobce. Do opravy se výrobky zasílají v obalu, který zaručuje tlumení rázů a otřesů a chrání před poškozením během dopravy. 1.4 Záruka Na výrobek se poskytuje záruka 24 měsíců ode dne dodání uvedeného na dodacím listu. Výrobce ručí za technické a provozní parametry výrobků v rozsahu dle platné dokumentace. Záruční doba je uvedena u jednotlivých položek a běží ode dne převzetí zboží kupujícím nebo od předání přepravci. Reklamace vad se uplatňuje písemně u výrobce v záruční době spolu s reklamovaným výrobkem. Reklamující uvede identifikaci výrobku, číslo dodacího listu a popis závady. Výrobce neodpovídá za vady způsobené nesprávným skladováním, nesprávným vnějším zapojením, poškozením vnějšími vlivy, zejména působením veličin nepřípustné velikosti, neodbornou montáží, chybným seřízením, nesprávnou obsluhou nebo běžným opotřebením. 1.5 Omezení odpovědnosti prodávajícího Odpovědnost prodávajícího vůči kupujícímu za veškeré ztráty nebo reklamace, včetně odpovědnosti vzniklé ve spojení s (i) porušením jakékoliv záruky, výslovné nebo vyplývající ze zákona, (ii) porušením smlouvy, (iii) zanedbáním nebo jednáním (popřípadě nedbalostí při jednání) prodávajícího nebo (iv) jednáním, za něž bude striktní odpovědnost ukládána prodávajícímu, se omezuje na omezenou odpovědnost za opravu a/ nebo výměnu, jak je uvedeno v naší záruce na výrobek. Za žádných okolností nebude prodávající zodpovědný za jakékoliv zvláštní, nepřímé, následné nebo jiné a podobné škody přirozené povahy, včetně (avšak bez omezení pouze na dále uvedené) ztráty zisku nebo ztráty výrobní, ztráty či náklady jakéhokoliv druhu způsobené kupujícím nebo jakoukoliv třetí stranou. 1.6 Nakládání s obaly a likvidace Veškeré výrobcem používané obaly, obalové materiály a součásti obalů uváděné námi na trh nebo do oběhu splňují podmínky stanové zákonem č.477/2001 Sb. Společnost JSP, s.r.o. má v souvislosti s nakládáním s obaly uzavřenou smlouvu o sdruženém plnění č. EK-F s autorizovanou obalovou společností EKO-KOM a.s. a dále je zapojena do kolektivního systému RETELA, zajišťujícímu v souladu s ustanovením 37h odst. 1. písm. c) a 37n odst

4 3. zákona o odpadech společné plnění povinností výrobců pro zpětný odběr, oddělený odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu na území České republiky. Elektronické výrobky, uváděné společností JSP poprvé na trh, jsou označeny značkou pro recyklaci a logem JSP. Staré výrobky mohou zákazníci vracet ve sběrných místech systému RETELA, případně v místě nákupu. Seznam sběrných míst systému RETELA najdete na stránkách 2. Základní informace o výrobku Nesprávné použití tohoto výrobku může způsobit výbuch a zranění osob. Před instalací zařízení je třeba tyto pokyny důkladně přečíst a pochopit. Toto zařízení je vhodné pro použití v prostředí: třída I, divize 1, skupina B, C a D; třída II, divize 1, skupina E, F a G; třída III; nebo pouze v bezpečném prostředí. Typ pouzdra 4X, 7 a 9. Spínače tlaku řady 120 byly certifikovány v souladu s požadavky následujících norem: - IEC , 6. vydání, datum revize 2013/12 - IEC , 7. vydání, datum revize 2014/06 - IEC , 6. vydání, datum vydání 2007/04 - IEC , 2. vydání, datum vydání 2013/11 - EN : A11: EN : EN : 2014 Toto zařízení má certifikát ATEX pro zařízení skupiny 2. Je vhodné pro použití v zóně 1 prostředí s nebezpečím výbuchu plynu a v zóně 21 prostředí nebezpečím výbuchu prachu. DEMKO 09 ATEX X 0539 IECEx UL X II 2 G Ex d IIC T6 Gb II 2 D Ex tb IIIC T85 C Db IP66-40 C T amb C Před instalací zkontrolujte vybraný model čidla na vhodnost pro provozní média ohledně kontaktu s čidlem a mokrými částmi. Aby se zabránilo vznícení v nebezpečném prostředí, odpojte před otevřením krytu obvody od přívodu napájení. Pokud jsou elektrické obvody pod napětím, neodstraňujte utěsněný kryt. Hodnoty náhodného přetížení tlaku*, které jsou uvedeny v dokumentaci a na štítcích výrobků nesmí být nikdy přesaženy, a to ani při rázech v systému. Příležitostný provoz zařízení v hodnotě náhodného přetížení (například při spuštění nebo testování) je přijatelný. Nepřetržitý provoz by neměl přesahovat trvalé přetížení** nebo provozní rozsah tlaku***. * Náhodné přetížení: Maximální hodnota tlaku, které je možno příležitostně vystavit čidlo tlaku bez jeho trvalého poškození (například při spuštění nebo testování). Zařízení pak může vyžadovat opětovné nastavení. ** Trvalé přetížení: Maximální hodnota tlaku, které je čidlo tlaku možno nepřetržitě vystavit bez následného poškození a je zachována opakovatelnost nastavovacího bodu. *** Provozní rozsah tlaku: Rozsah tlaku, ve kterém mohou provozovány dvě opačně působící čidla a stále je zachována opakovatelnost spínacího bodu. Toto zařízení neobsahuje žádné vyměnitelné části. Jakákoli náhrada dílů může zhoršit vhodnost pro třídu I, divizi 1. Tlakové spínače a spínače tlakové diference řady 120 jsou aktivovány, když vlnovec, membrána nebo píst čidla reaguje na změnu tlaku. Tato odezva při předem určených nastavovacích bodech spíná západkové mikrospínače SPDT, DPDT nebo dvojité SPDT, které převádějí tlakový signál na signál elektrický. Ovládací body se mohou měnit otáčením vnitřního nastavovacího šestihranu (modely J120, J120K) nebo vnějšího kolečka a ukazatelů (modely H121, H121K, H122, H122K) podle uvedených postupů. Technické parametry výrobku jsou uvedeny v informačních materiálech výrobku, které najdete na webových stránkách Formát datového kódu na štítku je YYWW pro rok a týden. 3. Instalace Potřebné nástroje -- Šroubovák -- Nastavitelný klíč na 1½ 3.1 Montáž Aby se zabránilo vzniku elektrostatického výboje, zbavte pouzdro prachu před demontáží víka. Spínač nainstalujte tam, kde jsou minimální nárazy, vibrace a teplotní fluktuace. Nemontujte spínač v prostředí, kde okolní teplota překračuje limitní hodnoty uvedené na štítku pro příslušné prostředí. Spínač orientujte tak, abyste zabránili průniku vlhkosti do krytu. Pro vstupy elektrických vodičů je bezpodmínečně nutné používat řádně dimenzované nevýbušné utěsňovací fitinky. K zamezení vznícení utěsněte všechny vstupy instalačních kabelů do vzdálenosti 18 palců (458 mm) od krytu. Kryt J120 je opatřen dvěma 3/4 NPT otvory pro instalační kabely, přičemž pro instalaci lze použít kterýkoli z nich nebo oba. Pro vhodné utěsnění nepoužitých otvorů pro instalační kabely je k dispozici 3/4 zátka* v nevýbušném provedení. Tato zátka nevýbušného provedení musí být správně nainstalována. * Pro prostředí s nebezpečím výbuchu je zátka schválena jako součást celého zařízení a nemá samostatné schválení. Zařízení se musí připojit kabelovými vstupy nebo krabicí nehořlavého typu s certifikací pevného závěru d vhodnou pro podmínky použití a se správnou montáží. Při montáži zařízení vždy držte klíč na šestihranu tlakového pouzdra. Neutahujte otáčením pouzdra. Poškodí to čidlo a oslabí pájené nebo svařované spoje. Je doporučená svislá montáž (procesní připojení směrem dolů, viz obr. 1A), nicméně zařízení lze namontovat v libovolné poloze s dodržením předchozích varování a výjimek uvedenými níže

5 Připojení kabelu 3.2 Zapojení Před zahájením připojování spínače odpojte veškeré přívodní okruhy. Spínače zapojujte v souladu se státní i místní legislativou. Maximální doporučený rozměr vodiče je 14 AVG (americká stupnice tloušťky vodičů). Doporučený utahovací moment kabelových svorek při montáži je 7 až 17 in-lbs (0,8 až 2 Nm). Odvětrávací kanálek Odvětrávací kanálek Obr. 1A: Obr. 1B: H121, H121K, H122, H122K J120, J120K Zařízení montujte svisle (tlakové připojení směřuje dolů, viz obr. 1A) nebo vodorovně (viz obr. 1B). Zařízení lze montovat na povrch pomocí čtyř 1/4 šroubových otvorů na krytu nebo montážního držáku. Lze je také montovat přímo na pevnou trubku pomocí procesního připojení. Typy J120, J120K, modely , Modely 520 až 525 a 530 až 535 se doporučuje montovat ve svislé poloze (tlakové připojení směřuje dolů, viz obr. 1A). Je-li požadována vodorovná montáž (viz obr. 1B) nebo svislá montáž (tlakové připojení směřuje nahoru), může dojít k posunutí spínacího bodu (zejména u modelů 523, 533). Z tohoto důvodu je doporučeno nastavení spínacího bodu. Pro další informace kontaktujte výrobce. Spínače s odvětrávacím kanálkem (provedení M450) Typy J120, J120K, modely Montáž proveďte tak, aby odvětrávací kanálek směřoval dolů (viz obr. 1B). Připojení instalačních kabelů musí být pro tento druh instalace řádně utěsněno. Výpočtové elektrické výkony uvedené v literatuře a na továrním štítku nesmějí být překročeny. Přetížení na spínači může způsobit chybu při prvním cyklu. Napájecí vodiče musí být a dimenzovány na min. 90 C. Pro okolní teploty pod -10 C použijte odpovídající elektrickou instalaci. Vnější zemnicí svorka se nemá používat jako hlavní zemnicí svorka zařízení. Jako hlavní prostředek zemnění zařízení se musí používat vnitřní zemnicí svorka, vnější zemnicí svorka je jen pro dodatečné (podružné) zemnicí připojení tam, kde takové připojení místní úřady povolují nebo vyžadují. K zamezení zadírání krytu neodstraňujte mazivo. Závity by měly být bez nečistot atd. Odstraňte kryt a vodič a zapojte ovládání (viz obr. 3). Vnitřní zemnicí svorka je umístěna vedle pravého otvoru pro instalační kabely. Dejte kryt zpět a rukou utáhněte kryt, aby O-kroužek plně těsnil. Typy H121, J120, H121K, J120K, provedení 1180 SPDT Typy H121, H122, všechny modely Montujte ve svislé poloze s tlakovou sestavou a odvětráváním směřujícími dolů (viz obr. 1A). Typy pro tlakovou diferenci J120K, H121K, H122K Protilehlé čidlo, modely 36-39, (S)147(B)-(S)157(B), 367 Spínače tlakové diference s protilehlým čidlem se doporučuje montovat s tlakovým připojením ve vodorovné poloze (viz obr. 2). Toto umožní správnou orientaci odvzdušňovací trubičky (1/4 NPT) na spodní části spínače (standardně se dodává s plastovou zátkou). N.C. N.O. COM. čep Připojení kabelu 1010, 1190, typ J120 Připojení kabelu Otvor pro šroub 1/4 (4x) RED DPDT YEL. ORN. Nastavovací pojistka Nastavení: otočení pro zvýšení hodnoty větrací otvor N.C.1 N.C.2 N.O.1 N.O.2 COM. 1 COM. 2 Obr. 2: Modely s protilehlým čidlem Spínače s ručním resetováním (provedení 1530) Ujistěte se, že na modelech s vnějším ručním resetovacím tlačítkem je dostatek místa pro obsluhu, aby mohla tlačítko stisknout. Čep - 5 -

6 Typy H122, H122K 2SPDT Horní svorkovnice ní spínacího bodu nebo proti směru hodinových ručiček ke snížení spínacího bodu. Nastavovací šroub pak zajistěte utažením pojistky nastavení. ORN YEL RED N.C. N.O. COM. Horní spínač (v zadní části) N.C. N.O. COM. Dolní spínač (v přední části) Nastavovací pojistka Nastavovací šroub BLK VLT BLU Berte prosím na vědomí převrácené zapojení Typy H121, H121K Obr. 4B Dolní svorkovnice Spínací bod nastavte otáčením vnějšího kolečka a ukazatele na požadované místo na stupnici. 4. Nastavení Potřebné nástroje Obr. 3 - Šroubovák - Maticový klíč otevřený 5/8 - Imbusový klíč 5/64 Po dokončení nastavení ovládání typů H121 a H122 zkontrolujte zpětné nasazení krytu. Šrouby krytu nepřetahujte. Pro nastavení požadovaných hodnot a seřízení mezery připojte spínač ke kalibrovanému zdroji tlaku. Typy J120 (všechny) a J120K (modely ) (viz obr. 4A) Sejměte kryt, povolte pojistku šroubového nastavení. Spínací bod nastavte otáčením 5/8 šestihranného nastavovacího šroubu po směru hodinových ručiček ke zvýšení spínacího bodu nebo proti směru hodinových ručiček ke snížení spínacího bodu. Nastavovací šroub pak zajistěte utažením pojistky nastavení. Typy H122, H122K Jednotlivé mikrospínače mohou být nastaveny společně nebo samostatně až na 100 % rozsahu. Když se nenastavují společně, přední (spodní) mikrospínač nelze nastavit výš než zadní (horní) mikrospínač. Otáčení vnějších koleček zvyšuje nebo snižuje nastavení každého spínače samostatně. Ovládání s volbami Typy se spínačem pro nastavení pásma necitlivosti (vybrané modely a provedení 1519) Modely 15622, , a typy s provedením 1519 mají vestavěné nastavovací kolečko (viz obr. 5). Otáčením tohoto kolečka se zvyšuje nebo snižuje spínací bod při nárůstu tlaku. Spínací bod při poklesu zůstává stejný. Pro nastavení pásma necitlivosti spínače: 1. Určete spínací bod a hodnoty pásma necitlivosti. Např. spínací bod při nárůstu 20 psi s hodnotou pásma necitlivosti 6 psi. 2. Nastavte spínací bod při poklesu na požadovanou hodnotu pásma necitlivosti (odečtením hodnoty pásma necitlivosti od hodnoty požadovaného spínacího bodu) pomocí nastavovacího šroubu jak je uvedeno výše. Na příkladu z bodu 1, 20-6 = 14, tudíž byste nastavili spínací bod při poklesu na 14 psi. Takto se určí výsledná konstanta. Otvor pro šroub 1/4 (4x) Nastavení otáčením Neotáčet! Nastavovací šroub 3. Nastavte pásmo necitlivosti otočením nastavovacího kolečka po směru hodinových ručiček ke zvýšení spínacího bodu nebo proti směru hodinových ručiček ke snížení spínacího bodu. Na příkladu z bodu 1, otáčejte kolečkem doleva, dokud nedosáhnete 20 psi. Takto se určí spínací bod. Pro další informace kontaktujte výrobce. Větrací otvor Nastavovací pojistka Obr. 4A Typ J120K, modely 36-39,147-S157B, 367 (viz obr. 4B) Sejměte přední kryt a těsnění ze sestavy čidla, umístěné pod krytem, odšroubováním 4 křížových šroubů, povolte pojistku nastavení. Spínací bod nastavte otáčením 5/8 šestihranného nastavovacího šroubu po směru hodinových ručiček ke zvýše- Nastavovací kolečko Obr

7 Typ J120 a H121, provedení 1530, ruční resetování Tyto spínače zůstávají sepnuté, dokud tlak nepoklesne dostatečně na to, aby umožnil ruční otočení resetovacího kolečka (umístěného na levé straně ovládání) k resetování spínače. M210, indikátor pro ovládání tlakovou diferencí, nastavení rozsahu Pro nastavení indikace (viz obr. 6) na maximální přesnost ve libovolném nastavovacím bodu se držte následujících kroků: 1. Odstraňte přední okénko a těsnění (čtyři šrouby), abyste získali přístup k nastavení rozpětí. 2. Připojte ovládání ke kalibrovaným tlakoměrům a nastavte požadovanou tlakovou diferenci. 3. Pomocí šroubováku pomalu otáčejte šroubem pro nastavení rozsahu tak, abyste obdrželi požadovanou indikaci. Dejte zpět těsnění a okénko. Poznámka: Nastavení rozsahu neovlivní zobrazení uprostřed rozsahu. Nastavení je kalibrováno při výrobě a zapečetěno z důvodu nesprávné manipulace. Nastavení rozsahu neprovádějte silou, protože to může způsobit trvalou deformaci návazného mechanizmu. Šrouby pro ochranné okénko Modely 680, , , 612, 616, 270, 274 Otočte šestihranem po směru hodinových ručiček o tři plošky od tohoto bodu (asi 1/2 otáčky). Toto zajistí mezeru mil. Modely , , , , Otočte šestihranem po směru hodinových ručiček o jednu plošku od tohoto bodu. Toto zajistí mezeru 4-7 mil. Pro pomoc s nastavením ostatních modelů kontaktujte výrobce. Šroub západkového čepu 3/16 Ploška západkového čepu 3/16 Nastavovací šroub 5/8 Obr. 7: Postup při opětovném nastavení mezery pro modely J120/J120K Podrobné informace pro umístění mezery a spojů v prostředí s nebezpečím výbuchu Řada 120 Aktivační čep a nastavovací šroub - mezery spojů: min. vzdálenost /28,96 mm od max. 0,0039 /0,099 mm kruhové mezery. Ukazatel čepu a pouzdro - závitové spoje: minimálně 8 1/2 utažených závitových spojů. Ochranné okénko z plexiskla Obr. 6 Opětovné nastavení mezery Potřebné nástroje -- Maticový klíč otevřený 5/8, 3/16 (2x) Nastavení mezery je seřízeno při výrobě a je kritické pro funkci spínače. Tento postup by se měl provádět pouze při náhodném posunutí západkového klíče. 1. Povolte pojistku nastavení. Nastavovací šroub 2. Otáčejte 5/8 šestihranným nastavovacím šroubem po směru hodinových ručiček, přibližně doprostřed rozsahu. Toto způsobí zatížení na čidlo a odkryje plošky západky. Víko a pouzdro - závitové spoje: minimálně 7 1/2 utažených závitových spojů. Řada 121 a 122 Aktivační čep a pouzdro - mezera spojů: min. vzdálenost 1,000 /25,40 mm od 0,0030 /0,076 mm kruhové mezery max. Nastavovací osa a osa - mezera spojů: min. vzdálenost 1,050 /26,67 mm od max. 0,0035 /0,089 mm kruhové mezery. Víko a pouzdro - závitové spoje: minimálně 7 1/2 utažených závitových spojů. s ručním resetováním 1530 (řada 120, 121) Resetovací čep a ukazatel čepu - mezery spojů: min. vzdálenost 1,118 /28,40 mm od max. 0,0036 /0,091 mm kruhové mezery. Resetovací ukazatel a kryt - závitové spoje: 8 utažených závitových spojů. 3. Pomocí 3/16 klíče na plochách západkového čepu a 3/16 klíče na šestihranném šroubu západkového čepu otáčejte šestihranem proti směru hodinových ručiček, až dojde k sepnutí spínače. Jestliže je mikrospínač již sepnutý, otáčejte šestihranným šroubem západky doleva, až dojde k rozepnutí spínače. 4. Pokračujte podle následujících pokynů podle modelu Modely , , a Otočte šestihranem po směru hodinových ručiček o další 1 a 1/2 plošky od tohoto bodu. Toto zajistí mezeru 5-9 mil

8 5. Rozměrové nákresy (Rozměrové nákresy pro všechny modely najdete na webových stránkách Vnitřní nastavení spínacího bodu Typy J120, J120K 134,9 mm 108,7 mm 76,2 mm 32,9 mm 57,2 mm 92,2 mm 119,1 mm Pojistný šroub 3/4 NPT E/C Otvor pro šrouby 1/4 (4x) Rozměr A - Typy J120, J120K Model Palce mm Připojení Spínač tlaku ,25 184,2 1/4 S126B-S164B 7,63 193,8 1/ ,72 221,5 1/ , ,41 213,6 1/ , ,47 189,7 1/ , ,44 189,0 1/ ,13 206,5 1/ ,09 205,5 1/4 450, 452 8,81 223,8 1/4 451, 453, 454 8,06 204,7 1/ ,25 235,0 1/ ,84 224,5 1/2 Rozměr A - Typy J120, J120K Model Palce mm Připojení 550, 552 8,81 223,8 1/4 551, ,34 211,8 1/ ,53 191,3 1-1/2 sanitární 612, 616 7,88 200,2 1/ ,13 206,5 1/ , 15622, 7,44 189,0 1/ Spínač tlakové diference 36-39, , 367 7,59 192,8 1/4 S147B-S157B 7,59 192,8 1/ , 559 8,44 214,4 1/ ,34 237,2 1/ ,41 239,0 1/8 Vnější nastavení spínacího bodu Typy H121, H122, H121K, H122K 130,3 mm 131,8 mm 76,2 mm 53,1 mm 76,2 mm 92,2 mm Pojistný šroub Otvor pro šrouby 1/4 (4x) 3/4 NPT E/C - 8 -

9 Rozměr A - Typy H121, H122, H121K, H122K Model Palce mm Připojení ,09 205,5 1/4 S126B-S164B 8,50 215,9 1/ ,88 200,2 1/ ,81 198,4 1/4 450, 452 9,69 246,1 1/4 453, 454 8,94 227,1 1/4 550, 552 9,75 247,7 1/4 Rozměr A - Typy H121, H122, H121K, H122K Model Palce mm Připojení ,31 236,5 1/4 612, 614, ,75 222,3 1/ ,31 211,1 1/4 Spínač tlakové diference ,44 214,4 1/4 S147B-S157B 8,44 214,4 1/ , 559 9,31 236,5 1/4 Montážní sada a příslušenství M449 Tlakové připojení Modely 126 až 164 Modely S126B až S164B Modely 171 až 174 Modely 183 až 186, 483 až 486 Modely 188 až 194, 488 až 494 Modely 565 až ,9 mm 1-1/2 sanitární armatura - 9 -

10 Modely J až 376, 680 Modely H121, H až 376 Modely 450 až 454, 550 až 555 Modely 520 až 525 Modely 530 až 535 Modely 612 až 616, 701 až 705, 15622, až 15839, ,2 mm 153,2 mm 152,4 mm Diferenční tlak Modely 540 až 543 Modely 544 až 548 Modely J120K /8 NPT (vnitřní) 1/8 NPT (vnitřní) 42,9 mm 44,5 mm 265,1 mm 152,4 mm 98,7 mm oba konce Modely 455 až 457, 559 Modely J120K - 36 až 39 Modely 147 a ,8 mm oba konce 219,1 mm oba konce Modely S147B a S157B 239,7 mm

11 6. Objednání 6.1 Objednací tabulka Typ Popis J120 Tlakový spínač, jeden SPDT výstup, interní nastavení Buna N membrána a O-kroužek, hliníková epoxidem potažená přípojka tlaku 1/2" NPT (vnitřní), otvor 0,72" pro čištění Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,7 až 0 mbar 0,5 až 19,9 mbar 6,9 bar 6,9 bar ,9 až 24,9 mbar 0,2 až 1,5 mbar 6,9 bar 6,9 bar ,5 až 124,5 mbar 0,2 až 7,5 mbar 6,9 bar 6,9 bar 523 1,2 až 12,4 mbar 0,2 až 0,7 mbar 6,9 bar 6,9 bar 524 6,2 až 124,5 mbar 0,2 až 2,0 mbar 6,9 bar 6,9 bar ,9 až 622,3 mbar 0,2 až 14,9 mbar 6,9 bar 6,9 bar nerezová (316L) navařená membrána, nerezová (316L) přípojka tlaku 1/2" NPT (vnitřní), otvor 0,72" pro čištění Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,7 až 0 mbar 0,5 až 37,3 mbar 3,4 bar 6,9 bar ,9 až 24,9 mbar 0,2 až 1,5 mbar 3,4 bar 6,9 bar ,5 až 124,5 mbar 0,2 až 7,5 mbar 3,4 bar 6,9 bar 533 1,2 až 12,4 mbar 0,2 až 0,7 mbar 3,4 bar 6,9 bar 534 6,2 až 124,5 mbar 0,2 až 2,0 mbar 3,4 bar 6,9 bar ,9 až 622,3 mbar 0,2 až 24,9 mbar 3,4 bar 6,9 bar Buna N membrána a O-kroužek, mosazná-niklovaná přípojka tlaku 1/4" NPT (vnitřní) Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,4 mbar až 2,1 bar 68,9 mbar až 0,1 bar 34,5 bar 68,9 bar 702 0,2 až 6,9 bar 68,9 mbar až 0,3 bar 34,5 bar 68,9 bar 703 0,6 až 20,7 bar 68,9 mbar až 0,5 bar 34,5 bar 68,9 bar 704 1,0 až 34,5 bar 0,1 až 0,8 bar 103,4 bar 172,4 bar 705 2,1 až 68,9 bar 0,2 až 1,5 bar 103,4 bar 172,4 bar nerezový (303) píst, Buna N O-kroužek, nerezová (303) přípojka tlaku 1/4" NPT (vnitřní) 1) Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení 612 8,6 až 206,8 bar 2,8 až 17,2 bar 413,7 bar 689,5 bar ,3 až 344,7 bar 2,8 až 25,9 bar 413,7 bar 689,5 bar Typ Popis H121 Tlakový spínač, jeden SPDT výstup, externí nastavení, zobrazení pomocí stupnice nerezový (316L) navařený vlnovec, nerezová (316L) přípojka tlaku 1/2" NPT (vnitřní) S126B -1 až 0 bar 6,8 až 30,5 mbar 0,3 bar S134B -1 až 1,4 bar 6,8 až 40,6 mbar 1,7 bar S137B 5 až 199,1 mbar 5 až 24,9 mbar 0,3 bar S144B 0 až 1,4 bar 6,9 až 34,5 mbar 1,7 bar S146B 0 až 2,1 bar 6,9 až 41,4 mbar 2,8 bar S156B 0 až 6,9 bar 13,8 až 55,2 mbar 8,6 bar S164B 0 až 13,8 bar 20,7 až 137,9 mbar 13,8 bar nerezový (316L) navařený vlnovec, nerezová (316L) přípojka tlaku 1/4" NPT (vnitřní) až 13,8 bar 0,1 až 0,6 bar 17,2 bar až 20,7 bar 0,1 až 0,6 bar 24,1 bar až 34,5 bar 0,2 až 0,8 bar 39,6 bar Buna N membrána a O-kroužek, mosazná-niklovaná přípojka tlaku 1/4" NPT (vnitřní) 701 0,2 až 2,1 bar 0,1 až 0,2 bar 68,9 bar 702 0,7 až 6,9 bar 0,1 až 0,3 bar 68,9 bar 703 2,1 až 20,7 bar 0,1 až 0,5 bar 68,9 bar 704 3,4 až 34,5 bar 0,2 až 0,8 bar 172,4 bar ,8 až 68,9 bar 0,3 až 1,7 bar 172,4 bar nerezový (303) píst, Buna N O-kroužek, nerezová (303) přípojka tlaku 1/4" NPT (vnitřní) 1) ,8 až 206,8 bar 2,8 až 17,2 bar 689,5 bar ,5 až 413,7 bar 3,4 až 27,6 bar 689,5 bar 1)... nedoporučuje se pro plyn

12 Typ Popis H122 Tlakový spínač, dva SPDT výstupy, externí nastavení, zobrazení pomocí stupnice nerezový (316L) navařený vlnovec, nerezová (316L) přípojka tlaku 1/2" NPT (vnitřní) S126B -1 až 0 bar 6,8 až 30,5 mbar 0,3 bar S134B -1 až 1,4 bar 6,8 až 40,6 mbar 1,7 bar S144B 0 až 1,4 bar 6,9 až 34,5 mbar 1,7 bar S146B 0 až 2,1 bar 6,9 až 41,4 mbar 2,8 bar S156B 0 až 6,9 bar 13,8 až 55,2 mbar 8,6 bar S164B 0 až 13,8 bar 20,7 až 137,9 mbar 13,8 bar nerezový (316L) navařený vlnovec, nerezová (316L) přípojka tlaku 1/4" NPT (vnitřní) až 13,8 bar 0,1 až 0,6 bar 17,2 bar až 20,7 bar 0,1 až 0,6 bar 24,1 bar až 34,5 bar 0,2 až 0,8 bar 39,6 bar Buna N membrána a O-kroužek, mosazná-niklovaná přípojka tlaku 1/4" NPT (vnitřní) 702 0,7 až 6,9 bar 0,1 až 0,3 bar 68,9 bar 703 2,1 až 20,7 bar 0,1 až 0,5 bar 68,9 bar 704 3,4 až 34,5 bar 0,2 až 0,8 bar 172,4 bar ,8 až 68,9 bar 0,3 až 1,7 bar 172,4 bar nerezový (303) píst, Buna N O-kroužek, nerezová (303) přípojka tlaku 1/4" NPT (vnitřní) 1) ,8 až 206,8 bar 2,8 až 17,2 bar 689,5 bar ,5 až 413,7 bar 3,4 až 27,6 bar 689,5 bar Kód Volitelné příslušenství a provedení 0140 pozlacené kontakty 1 A 125 V ST odporová zátěž 1010 dvoupólový spínaný výstup (DPDT), 10 A 125 / 250 V ST odporová zátěž (ne pro typ H122, J120 kód ) 1070 spínač 10 A 125 V SS/ST odporová zátěž (ne pro typ J120 kód ) 2000 spínač 20 A 125 / 250 / 480 V ST odporová zátěž (ne pro kód ) 3000 spínač 30 A 125 / 250 / 277 V ST odporová zátěž (ne pro typ H121, H122 a pro kód ) M201 tovární nastavení jednoho spínače, stanovení mezí nárůstu nebo poklesu tlaku (pro typ J120, H121) M202 tovární nastavení dvou spínačů, stanovení mezí nárůstu nebo poklesu tlaku (pro typ H122) M277 rozsah udávaný na výrobním štítku v kpa nebo v MPa M405 jiskrově bezpečné provedení ATEX (Ex) II 1 G Ex ia IIC T6 Ga Kód Šroubení a redukce SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.12/8 mm z nerezové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.14/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.12/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.14/8 mm z uhlíkové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.12/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.14/8 mm z uhlíkové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) 8-4 RB-SS redukce, vnější závit 1/2" NPT, vnitřní závit 1/4" NPT, materiál nerezová ocel Kód Kabelové vývodky KME9 mosazná-niklovaná vývodka pro pr. 6 až 12 mm, Ex d, 3/4 NPT Příklad objednávky: H )... nedoporučuje se pro plyn Spínaný bod: dolní hodnota rozsahu při poklesu tlaku, horní hodnota rozsahu při růstu tlaku. Další varianty spínaných rozsahů a provedení na poptávku
