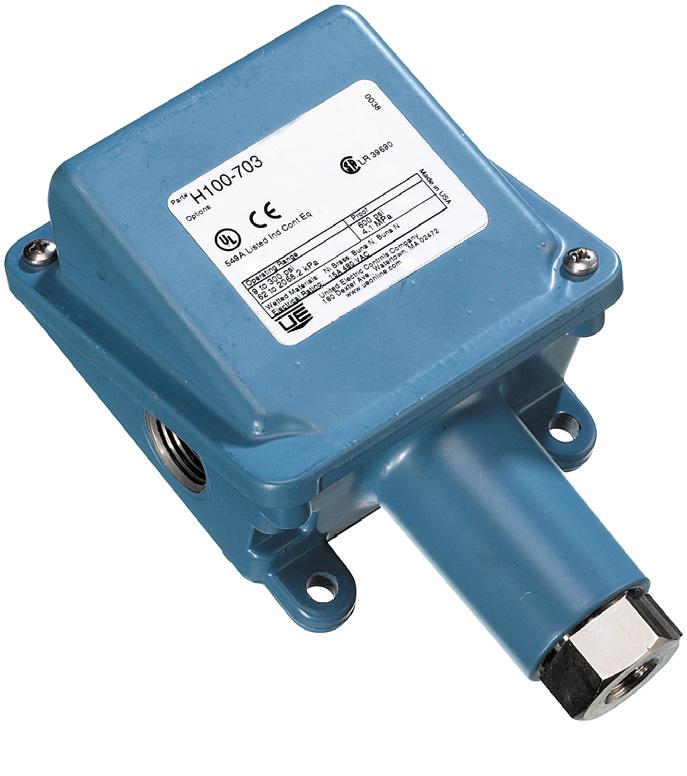

1 JSP Měření a regulace Snímače tlaku - ND0833CZ /11 NÁVOD H100, H100K Tlakové spínače řady 100 Hlídání podtlaku, přetlaku a tlakové diference kapalin a plynů. Rozsahy od -1 do 344,7 bar. Jeden jednopólový (SPDT) nebo dvoupólový (DPDT) spínaný výstup (NO nebo NC). Rozsahy teploty okolí -40 až +71 C. Závit pro kabelovou vývodku vnitřní, 2x 7/8 průrazný otvor. Možnost jiskrově bezpečného provedení II 1 G Ex ia IIC T6 Ga. Stupeň krytí NEMA 4X. Předloha: IMP JSP, s.r.o. TEL. / FAX JSP Slovakia s.r.o. TEL. / FAX Raisova jsp@jsp.cz Karloveská predaj@jsp.sk CZ Jičín SK Bratislava

2 Obsah 1. Obecné pokyny a informace Použité symboly Bezpečnostní upozornění a varovaní Opravy Záruka Omezení odpovědnosti prodávajícího Nakládání s obaly a likvidace Základní informace o výrobku Instalace Montáž Zapojení Podmínky pro instalaci dle ATEX Nastavení Rozměrové nákresy Objednání Objednací tabulka...8 Kontakty

3 1. Obecné pokyny a informace 1.1 Použité symboly Před použitím zařízení se pečlivě a důkladně seznamte s obsahem tohoto manuálu, zahrnující provozní pokyny, doporučené postupy, upozornění, odpovědnosti a záruky. značka varování, pro bezpečné použití je nutné postupovat dle návodu značka CE osvědčuje shodu výrobku se zákonnými požadavky výrobek nepatří do komunálního odpadu a podléhá oddělenému sběru výrobek splňuje požadavky pro prostředí s nebezpečím výbuchu dle další specifikace 1.2 Bezpečnostní upozornění a varovaní Přístroj nesmí být používán jinak než v souladu s tímto návodem. Podrobné informace k výrobku jsou uvedeny v originální dokumentaci výrobce. Pro zamezení rizika elektrického úrazu nebo požáru nesmí být překročeny maximální provozní parametry přístroje, zejména nesmí být překročen rozsah pracovních teplot působením tepla z připojených nebo okolních technologických zařízení! Přístroj instalujte do vhodného prostředí bez přímého slunečního záření, prachu, vysoké teploty, mechanických vibrací a rázů, chraňte jej před deštěm a nadměrnou vlhkostí. Zvláštní podmínky pro instalaci dle ATEX jsou uvedeny v kapitole 3.3. Společnost United Electric Controls doporučuje při specifikaci a instalaci tlakových a teplotních spínačů UE pečlivě zvážit následující body. Před instalací zařízení se důkladně seznamte s tímto návodem. Abyste se vyhnuli poškození spínače, nesmí se nikdy překračovat hodnoty zkušebního tlaku a maximální limity teploty uvedené v návodu a na výrobním štítku, a to ani v případě výskytu rázových vln v systému. Provozování spínače až po úroveň maximálního tlaku nebo teploty je přijatelné pouze v omezené míře (např. při spouštění nebo testování), avšak trvalý provoz je třeba omezit na vyznačený nastavitelný rozsah. Nadměrné kmitání na úrovni maximálních tlakových nebo teplotních limitů může zkrátit životnost senzoru. Zálohový spínač je nezbytný u aplikací, kde by mohlo poškození primárního spínače ohrozit životy, způsobit poranění končetin nebo poškodit majetek. U aplikací, kde by mohlo dojít k nebezpečným koncovým jevům, je nutný vysoký nebo nízký limitní spínač. Nastavitelný rozsah je třeba zvolit tak, aby nepřesné, nedbalé nebo svévolné nastavení v jakémkoliv místě rozsahu nemohlo vyústit v nebezpečný stav systému. Spínač instalujte tam, kde ho nepoškodí ani neovlivní jeho provoz nárazy, vibrace nebo fluktuace okolní teploty. Tam, kde to bude mít význam, spínač orientujte tak, aby do něho krytem přes elektrické připojení nemohla vnikat voda. Bude-li to vhodné, tento vstupní bod zatěsníme, čímž zabráníme pronikání vlhkosti. Po dodání nesmí být spínač měněn ani jinak upravován. V případě nutnosti jakýchkoliv úprav se obraťte na výrobce. Sledujte fungování spínače a všímejte si varovných znaků upozorňujících na její možné poškození, jako například posun nastavené hodnoty nebo závada na displeji. Spínač okamžitě zkontrolujte. U kritických aplikací, kde by mohlo poškození ohrozit majetek nebo osoby, je nutná preventivní údržba a pravidelné testování. Elektrické parametry uvedené v dokumentaci a na výrobním štítku nesmějí být překračovány. Přetížení spínače může vést k poškození, a to i během prvního cyklu. Zapojení spínače proveďte dle místní i státní elektrotechnické legislativy, s využitím rozměrů vodičů doporučovaných v instalačním letáku. Spínač neinstalujte do prostředí, kde okolní teplota překračuje uvedené limity. Specifikace UE podléhá právu změny bez předchozího upozornění. 1.3 Opravy Výrobky opravuje výrobce. Do opravy se výrobky zasílají v obalu, který zaručuje tlumení rázů a otřesů a chrání před poškozením během dopravy. 1.4 Záruka Na výrobek se poskytuje záruka 24 měsíců ode dne dodání uvedeného na dodacím listu. Výrobce ručí za technické a provozní parametry výrobků v rozsahu dle platné dokumentace. Záruční doba je uvedena u jednotlivých položek a běží ode dne převzetí zboží kupujícím nebo od předání přepravci. Reklamace vad se uplatňuje písemně u výrobce v záruční době spolu s reklamovaným výrobkem. Reklamující uvede identifikaci výrobku, číslo dodacího listu a popis závady. Výrobce neodpovídá za vady způsobené nesprávným skladováním, nesprávným vnějším zapojením, poškozením vnějšími vlivy, zejména působením veličin nepřípustné velikosti, neodbornou montáží, chybným seřízením, nesprávnou obsluhou nebo běžným opotřebením. 1.5 Omezení odpovědnosti prodávajícího Odpovědnost prodávajícího vůči kupujícímu za veškeré ztráty nebo reklamace, včetně odpovědnosti vzniklé ve spojení s (i) porušením jakékoliv záruky, výslovné nebo vyplývající ze zákona, (ii) porušením smlouvy, (iii) zanedbáním nebo jednáním (popřípadě nedbalostí při jednání) prodávajícího nebo (iv) jednáním, za něž bude striktní odpovědnost ukládána prodávajícímu, se omezuje na omezenou odpovědnost za opravu a/ nebo výměnu, jak je uvedeno v naší záruce na výrobek. Za žádných okolností nebude prodávající zodpovědný za jakékoliv zvláštní, nepřímé, následné nebo jiné a podobné škody přirozené povahy, včetně (avšak bez omezení pouze na dále uvedené) ztráty zisku nebo ztráty výrobní, ztráty či náklady jakéhokoliv druhu způsobené kupujícím nebo jakoukoliv třetí stranou. 1.6 Nakládání s obaly a likvidace Veškeré výrobcem používané obaly, obalové materiály a součásti obalů uváděné námi na trh nebo do oběhu splňují podmínky stanové zákonem č.477/2001 Sb. Společnost JSP, s.r.o. má v souvislosti s nakládáním s obaly uzavřenou smlouvu o sdruženém plnění č. EK-F s autorizovanou obalovou společností EKO-KOM a.s. a dále je zapojena do kolektivního systému RETELA, zajišťujícímu v souladu s ustanovením 37h odst. 1. písm. c) a 37n odst. 3. zákona o odpadech společné plnění povinností výrobců pro - 3 -

4 zpětný odběr, oddělený odběr, zpracování, využití a odstranění elektrozařízení a elektroodpadu na území České republiky. Elektronické výrobky, uváděné společností JSP poprvé na trh, jsou označeny značkou pro recyklaci a logem JSP. Staré výrobky mohou zákazníci vracet ve sběrných místech systému RETELA, případně v místě nákupu. Seznam sběrných míst systému RETELA najdete na stránkách 2. Základní informace o výrobku Před instalací zkontrolujte kompatibilitu kontaktu vybraného čidla a smáčených částí s provozním médiem. Spínače tlaku a tlakové diference typové řady 100 jsou aktivovány v případě, že čidlo vyhodnotí změnu tlaku. Odezva v předem nastaveném spínacím bodu aktivuje jeden mžikový spínač, který převádí tlakový signál na signál elektrický. Nastavení předem nastaveného spínacího bodu lze měnit otočením vnitřního šestihranu (viz kapitola 4.). Hodnoty náhodného přetížení tlaku*, které jsou uvedeny v dokumentaci a na štítcích výrobků nesmí být nikdy přesaženy, a to ani při rázech v systému. Příležitostný provoz zařízení v hodnotě náhodného přetížení (například při spuštění nebo testování) je přijatelný. Nepřetržitý provoz by neměl přesahovat trvalé přetížení** nebo provozní rozsah tlaku***. * Náhodné přetížení: Maximální hodnota tlaku, které je možno příležitostně vystavit čidlo tlaku bez jeho trvalého poškození (například při spuštění nebo testování). Zařízení pak může vyžadovat opětovné nastavení. ** Trvalé přetížení: Maximální hodnota tlaku, které je čidlo tlaku možno nepřetržitě vystavit bez následného poškození a je zachována opakovatelnost nastavovacího bodu. *** Provozní rozsah tlaku: Rozsah tlaku, ve kterém mohou provozovány dvě opačně působící čidla a stále je zachována opakovatelnost spínacího bodu. Toto zařízení neobsahuje žádné vyměnitelné části. Technické parametry výrobku jsou uvedeny v informačních materiálech výrobku, které najdete na webových stránkách 3. Instalace Potřebné nástroje -- Šroubovák -- Kladívko (pro proražení vylamovacích otvorů) -- Nastavitelný klíč 3.1 Montáž Zařízení instalujte v místě, kde jsou minimální nárazy, vibrace a teplotní fluktuace. Spínač nemontujte tam, kde okolní teplota přesahuje uvedené limity. Zařízení lze montovat v jakékoliv poloze, nesmí být však obnaženo elektrické vedení. Pro montáž se doporučuje svislá poloha (přípojka směrem dolů), obzvláště pokud je zařízení instalováno tam, kde je očekávána vysoká kondenzace. Tlakové spínače typové řady 100 lze montovat v jakékoliv poloze. Jsou určeny pro povrchovou montáž pomocí dvou otvorů na jedné straně krytu, nebo přímo na pevnou trubku pomocí tlakového připojení. Spínače pro nízké tlaky a tlakovou diferenci, modely 520 až 535, 540 až 543, 544 až 548, jsou také dostupné s volitelným montážním držákem. Pokud je spínač montován do prostředí, kde se předpokládá kondenzace, doporučuje se spínač namontovat ve svislé poloze, aby se zamezilo styku spínacích svorek s vodou. Při montáži zařízení vždy nasuňte klíč na tlakový šestihran. Neutahujte otáčením krytu. Poškodilo by to senzor a oslabilo pájené nebo svařované spoje. Ujistěte se, že na modelech s vnějším ručním resetovacím tlačítkem je dostatek místa pro obsluhu, aby mohla tlačítko stisknout. 3.2 Zapojení Před zahájením připojování jednotky odpojte veškeré přívodní okruhy. Spínač zapojujte v souladu se státní i místní legislativou. Maximální doporučený rozměr vodiče je 14 AWG (americká stupnice tloušťky vodičů). Doporučený utahovací moment kabelových svorek při montáži je 7 až 17 in-lbs (0,8 až 2 Nm). Výpočtové elektrické výkony uvedené v literatuře a na továrním štítku nesmějí být překročeny. Přetížení na spínači může způsobit chybu při prvním cyklu. Odstraňte dva šrouby držící kryt a těsnění krytu. Otvor 1/2 NPT je na levé straně krytu, na straně a zadní části krytu jsou pro 1/2 kabelovou průchodku potom dále k dispozici dva předlité vylamovací otvory pro proražení. Tyto lze snadno vylomit pomocí nože nebo šroubováku, které vsuneme dovnitř a prudce vyklepneme kladívkem. Tři svorky spínače jsou zřetelně označeny common (společná), norm open (normálně rozpojená) a norm closed (normálně sepnutá). V případě dodání přívodních vodičů je barevné značení následující: Ruční reset (prov. 1530) Je zajištěn uzemňovací šroub a svorka (symbol zapuštění), přičemž je splněn tahový test 35 lb. Drát udržujte co nejkratší, abyste zabránili kontaktu se západkovým čepem a pokud to bude mít význam volitelným nastavitelným spínacím kolečkem pásma necitlivosti (provedení 1519). 3.3 Podmínky pro instalaci dle ATEX DPDT (prov. 1010) SPDT Obvod 1 Obvod 2 Společná (COM) Fialová Fialová Žlutá Normálně Modrá Modrá Oranžová rozpojená (NO) Normálně sepnutá (NC) Černá Černá Červená Pro bezpečnou instalaci tlakového spínače v provedení s kódem M405 (volitelné) musí být dodrženy následující podmínky. Přístroj musí být instalován pracovníkem s příslušnou kvalifikací, který zná národní a mezinárodní zákony, směrnice a normy vztahující se k této oblasti

5 ATEX certifikát: DEMKO 11 ATEX X Rev. 1 Značení: Normy: II 1 G Ex ia IIC T6 Ga EN :2012+A11:2013, EN :2012, EN :2007 Okolní teplota: -50 C T amb +60 C Elektrické údaje: U i : 49 V I i : 3 A L i : 0,0 mh C i : 0,0 μf Zvláštní podmínky pro bezpečné použití Upozornění: Pouzdro obsahuje hliník. Je třeba dbát na to, aby se zabránilo nebezpečí vznícení z důvodu nárazu nebo tření. 4. Nastavení Potřebné nástroje Maticový klíč otevřený 5/8, 1/4, 3/16 Některé modely mají dvoudílný nastavitelný spínač. Tato funkce je charakterizována 3/16 šroubem se šestihrannou hlavou, osazeným ve 1/4 šestihranném západkovém čepu. Délka této sestavy je nastavena při výrobě a je rozhodující pro funkci ovládání. Typy H100 a H100K (viz obr. 1) Sejměte kryt, povolte pojistku šroubového nastavení. Spínací bod nastavte otáčením 5/8 šestihranného nastavovacího šroubu po směru hodinových ručiček (doleva) ke zvýšení spínacího bodu nebo proti směru hodinových ručiček (doprava) ke snížení spínacího bodu. Nastavovací šroub pak zajistěte utažením pojistky nastavení (viz obr. 1). Vnitřní referenční stupnice ukazují, která část rozsahu (horní, spodní nebo střední) ovládání je nastavena. Při nastavování nepřekračujte bezpečnou hodnotu tlaku uvedenou na štítku, protože by to mohlo způsobit posun spínacího bodu. Obrázek 1 Čepový šroub (3/16, šestihran) Čep (1/4, šestihran) Nastavovací šroub (5/8, šestihran) Pojistka nastavení Přednastaveno při výrobě (nenastavujte) Typy se spínačem pro nastavení pásma necitlivosti (vybrané modely a provedení 1519) Modely 15623, až 15737, a typy s provedením 1519 mají vestavěné nastavovací kolečko. Otáčení tohoto kolečka zvyšuje nebo snižuje spínací bod při nárůstu tlaku. Spínací bod při poklesu zůstává stejný. Pro nastavení spínače pásma necitlivosti: 1. Určete spínací bod a hodnoty pásma necitlivosti. Např. spínací bod při nárůstu 20 psi s hodnotou pásma necitlivosti 6 psi. 2. Nastavte spínací bod při poklesu na požadovanou hodnotu pásma necitlivosti (odečtením hodnoty pásma necitlivosti od hodnoty požadovaného spínacího bodu) pomocí nastavovacího šroubu jak je uvedeno výše. Na příkladu z bodu 1, 20-6 = 14, tudíž byste nastavili spínací bod při poklesu na 14 psi. Takto se určí výsledná konstanta. 3. Nastavte pásmo necitlivosti otočením nastavovacího kolečka doleva pro zvýšení, nebo doprava pro snížení spínacího bodu. Na příkladu z bodu 1, otáčejte kolečkem doleva, dokud nedosáhnete 20 psi. Takto se určí spínací bod. Typy s ručním resetováním (provedení 1530) Tyto spínače zůstávají sepnuté, dokud tlak nepoklesne dostatečně na to, aby umožnil ruční otočení resetovacího kolečka (umístěného na vrchní straně ovládání) k resetování spínače: Opětovné nastavení mezery (viz obr. 1) Nastavení mezery je seřízeno při výrobě a je kritické pro funkci spínače. Tento postup by se měl provádět pouze při náhodném posunutí západkového klíče. 1. Povolte pojistku nastavení. 2. Otáčejte 5/8 šestihranným nastavovacím šroubem po směru hodinových ručiček (doleva), přibližně doprostřed rozsahu. Toto způsobí zatížení na čidlo a odkryje plošky západky. 3. Pomocí 1/4 klíče na plochách západkového čepu a 3/16 klíče na šestihranném šroubu západkového čepu otáčejte šestihranem proti směru hodinových ručiček (doprava), až dojde k sepnutí spínače. Jestliže je mikrospínač již sepnutý, otáčejte šestihranným šroubem západky doleva, až dojde k rozepnutí spínače. 4. Nastavte spínací bod podle informací uvedených výše. 5. Připojte vodiče a připevněte řádně kryt. Model Plošky Přibližná mezera 171 až až 2 1/2 0,0085 až 0, až až 1 1/2 0,004 až 0, až až 1 1/2 0,004 až 0, až až 6 0,020 až 0, až /2 až 4 0,014 až 0, až až 2 1/2 0,0085 až 0, až 6 0,020 až 0, až až 2 1/2 0,0085 až 0, až až 2 1/2 0,0085 až 0, až až 1 1/2 0,004 až 0, až 6 0,020 až 0, až až 6 0,020 až 0,

6 6. Rozměrové nákresy (Rozměrové nákresy pro všechny modely najdete na webových stránkách 59,4 mm Rozměr A A 107,2 mm 41,4 mm 101,6 mm Ø 22,7 mm 2 vylamovací otvory Model Palce mm NPT Spínač tlaku 171 až 174 7,63 193,8 1/2 183 až 186, 483 až 486 7,56 192,0 1/2 188 až 189, 488 až 489 6,63 168,4 1/2 190 až 194, 490 až 494 6,63 168,4 1/ ,56 166,6 1/4 270 až 274 7,00 177,8 1/4 358 až 376 7,00 177,8 1/4 520 až 525, ,44 214,4 1/2 530 až 535 8,00 203,2 1/2 565 až 567 6,63 168,4 1-1/2 sanit. 610 až 616, 680, ,00 177,8 1/4 701 až 706, 15623, až Spínač tlakové diference 6,63 168,4 1/4 540 až 543 8,47 215,1 1/8 544 až 548 8,53 216,7 1/8 Otvor pro šroub 1/4 (2x) 69,9 mm - 6 -

7 Tlakové připojení Modely 171 až 174 Modely 183 až 186, 483 až 486 Modely 188 až 194, 488 až 494 Modely 218 až 376, 610 až 706, 15623, až 15736, Modely 520 až 525, Modely 530 až ,2 mm 1/4 NPT 152,4 mm 152,4 mm Modely 540 až 543 Modely 544 až 548 Modely 565 až 567 1/8 NPT (vnitřní) dolní & horní 1/8 NPT (vnitřní) dolní & horní 42,9 mm Horní Dolní 44,5 mm Horní Dolní 15,9 mm 152,4 mm 93,7 mm 1-1/2 sanitární armatura - 7 -

8 6. Objednání 6.1 Objednací tabulka Typ Popis H100 Spínač tlaku řady 100 Provedení Buna N membrána a O-kroužek, hliníková epoxidem potažená přípojka tlaku 1/2" NPT (vnitřní), otvor 0,72" pro čištění Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,7 až 0 mbar 0,5 až 19,9 mbar 13,8 bar 27,6 bar ,9 až 24,9 mbar 0,2 až 1,5 mbar 13,8 bar 27,6 bar ,5 až 124,5 mbar 0,2 až 7,5 mbar 13,8 bar 27,6 bar 523 1,2 až 12,4 mbar 0,2 až 0,7 mbar 13,8 bar 27,6 bar 524 6,2 až 124,5 mbar 0,2 až 2,0 mbar 13,8 bar 27,6 bar ,9 až 622,3 mbar 0,2 až 14,9 mbar 13,8 bar 27,6 bar Provedení nerezová (316L) navařená membrána, nerezová (316L) přípojka tlaku 1/2" NPT (vnitřní), otvor 0,72" pro čištění Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,7 až 0 mbar 0,5 až 37,3 mbar 3,4 bar 6,9 bar ,9 až 24,9 mbar 0,2 až 1,5 mbar 3,4 bar 6,9 bar ,5 až 124,5 mbar 0,2 až 7,5 mbar 3,4 bar 6,9 bar 533 1,2 až 12,4 mbar 0,2 až 0,7 mbar 3,4 bar 6,9 bar 534 6,2 až 124,5 mbar 0,2 až 2,0 mbar 3,4 bar 6,9 bar ,9 až 622,3 mbar 0,2 až 24,9 mbar 3,4 bar 6,9 bar Provedení Buna N membrána a O-kroužek, mosazná-niklovaná přípojka tlaku 1/4" NPT (vnitřní) Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení ,4 mbar až 2,1 bar 68,9 mbar až 0,1 bar 34,5 bar 41,4 bar 702 0,2 až 6,9 bar 68,9 mbar až 0,3 bar 34,5 bar 41,4 bar 703 0,6 až 20,7 bar 68,0 mbar až 0,3 bar 34,5 bar 41,4 bar 704 1,0 až 34,5 bar 0,1 až 0,6 bar 103,4 bar 172,4 bar 705 2,1 až 68,9 bar 0,2 až 1,4 bar 103,4 bar 172,4 bar 706 6,9 až 117,2 bar 0,7 až 2,1 bar 103,4 bar 172,4 bar Provedení nerezový (303) píst, Buna N O-kroužek, nerezová (303) přípojka tlaku 1/4" NPT (vnitřní) Kód Rozsah Necitlivost Trvalé přetížení Náhodné přetížení 610 5,2 až 68,9 bar 2,1 až 10,3 bar 413,7 bar 689,5 bar 612 8,6 až 206,8 bar 2,8 až 17,2 bar 413,7 bar 689,5 bar ,3 až 344,7 bar 2,8 až 25,9 bar 413,7 bar 689,5 bar Kód Volitelné příslušenství a provedení 0140 pozlacené kontakty 1 A 125 V ST odporová zátěž 1010 dvoupólový spínaný výstup (DPDT) 10 A 125 / 250 V ST odporová zátěž 1070 spínač 10 A 125 V SS odporová zátěž (ne pro kód ) 1530 externí manuální reset, spínač 15 A 125 / 250 / 480 V ST odporová zátěž 2000 spínač 20 A 125 / 250 / 480 V ST odporová zátěž (ne pro kód ) 3000 spínač 30 A 125 / 250 / 277 V ST odporová zátěž M201 tovární nastavení jednoho spínače, stanovení mezí nárůstu nebo poklesu tlaku M277 rozsah udávaný na výrobním štítku v kpa nebo v MPa M405 jiskrově bezpečné provedení ATEX (Ex) II 1 G Ex ia IIC T6 Ga M921 mosazné tlakové připojení (pro kód ) Kód Šroubení a redukce SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.12/8 mm z nerezové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.14/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SK šroubení (závit 1/2"-14 NPT) a navařovací kuželka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.12/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.14/8 mm z uhlíkové oceli (viz Informační list č. 0082) SV šroubení (závit 1/2"-14 NPT) a navařovací vsuvka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.12/8 mm z uhlíkové oceli, (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.12/8 mm z nerezové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.14/8 mm z uhlíkové oceli (viz Informační list č. 0082) SV šroubení (závit 1/4"-18 NPT) a navařovací vsuvka pr.14/8 mm z nerezové oceli (viz Informační list č. 0082) 8-4 RB-SS redukce, vnější závit 1/2" NPT, vnitřní závit 1/4" NPT, materiál nerezová ocel Kód Kabelové vývodky KM5 mosazná-niklovaná vývodka pro pr. 6 až 12 mm, Příklad objednávky: H Spínaný bod: dolní hodnota rozsahu při poklesu tlaku, horní hodnota rozsahu při růstu tlaku. Další varianty spínaných rozsahů a provedení na poptávku
